风管的制作(法兰连接)施工方法

共板法兰角钢法兰风管制作安装技术交底一、共板法兰（简介与特点）共板法兰是一种常用的风管连接方式，适用于中小型风管的连接。

特点：1.结构简单，安装方便。

共板法兰由两个相同的法兰板组成，通过螺栓连接，搭建简单，方便拆卸。

2.密封性好。

共板法兰采用密封垫圈作为密封材料，具有良好的密封性能，能够有效防止气体泄漏。

3.强度高。

共板法兰螺栓连接紧固度高，能够承受一定的压力和冲击力。

二、共板法兰的制作技术交底1.材料准备根据需要制作共板法兰的风管尺寸，准备相应尺寸的法兰板（通常选择与风管相同材质的金属板），相应数量的螺栓、螺母和垫圈。

2.制作法兰板根据风管尺寸，在法兰板上标出适当的孔位，然后使用打孔机或电钻，按照预留的孔位将孔打入法兰板中。

3.完善法兰板将法兰板的表面进行平整处理，去除锐角和毛刺等，确保法兰板表面光滑，不会对风管造成损伤。

4.安装垫圈和螺纹将垫圈放在螺栓上，然后将螺栓插入法兰板上打好的孔中，从法兰板背后穿出。

5.安装法兰板将两个法兰板对准，使螺栓与孔位对齐，然后用螺母将两个法兰板连接在一起，并使用扳手将螺母紧固，确保法兰连接紧固。

6.进一步处理根据需要，可以使用密封胶进行表面密封处理，确保法兰连接处的密封性能。

三、角钢法兰（简介与特点）角钢法兰是一种常用的风管连接方式，适用于较大尺寸的风管连接。

特点：1.结构稳固。

角钢法兰由角钢和法兰板组成，角钢连接牢固，能够提供较高的强度和稳定性。

2.适用范围广。

角钢法兰适用于多种类型的风管连接，能够满足不同尺寸和形状的需求。

3.安装灵活。

角钢法兰的角钢可以根据需要进行切割和加工，方便进行安装和拆卸。

四、角钢法兰的制作技术交底1.材料准备根据需要制作角钢法兰的风管尺寸，准备相应尺寸和材质的角钢，相应数量的螺栓、螺母和垫圈。

2.制作法兰板根据风管尺寸，在法兰板上标出适当的孔位，然后使用打孔机或电钻，按照预留的孔位将孔打入法兰板中。

3.完善法兰板将法兰板的表面进行平整处理，去除锐角和毛刺等，确保法兰板表面光滑，不会对风管造成损伤。

金属薄钢板风管共板法兰连接施工工艺主要编制人：蒋永宏编制单位：中建八局安装公司日期：二OO四年十月目录1、前言 (3)2、共板法兰风管制作安装工艺 (3)3、传统的风管制作和安装 (11)4、风管共板法兰连接与角钢法兰连接各项对比及效益分析 (12)5、主要施工机械 (13)6、社会效益 (14)7、工程实例 (14)1、前言通风空调工程施工中，金属薄钢板风管制作安装占有很大的工程量，传统的风管连接方法是法兰连接，即用角钢制作法兰，通过角钢法兰将风管连接在一起，需要大量的角钢，人工、机械、辅助材料消耗很大。

共板法兰连接不需要角钢，只需要将制作风管的边角余料制作成卡具，便可将风管连接，风管密封性能更好。

节省了角钢，节约了人工及机械，节约成本，可取得良好的经济效益。

该工艺在无锡市网球中心安装工程中得以实施，取得了良好的经济效益。

2、共板法兰风管制作安装工艺2.1共板法兰风管制作安装程序2.2材料验收风管制作材料主要是各种规格的薄钢板。

材料需有合格的质量证明书，且验收合格方可使用。

验收内容包括钢板的厚度及材质等。

2.3镀锌钢板下料针对风管规格和钢板的尺寸正确下料，下料原则是尽量减少材料的损耗，节约原材料。

原材料上划线后用剪板机或剪刀切割，不可用气割等方法。

2.4钢板折方或卷园原材料正确下料后按照图纸要求的规格将钢板折方或卷园，折方在折方机上进行，卷园在卷板机上进行。

施工时注意折方和卷园的角度要正确。

2.5竖向缝铆接风管折方或卷园后用拉铆枪将竖向缝铆接，铆钉距离一般为30mm。

铆接要牢固，保证严密性。

2.6风管连接口制作在风管纵向缝铆接合格后进行接口制作，风管连接口的制作质量是保证接口严密的前提。

风管连接口是利用风管本身的端部风管制作的，矩形风管的端部四角各开螺栓孔。

如下图。

风管连接口制作在特定的机械上进行，连接口的扳边角度为90°，允许偏差为±5°，保证扳边角度以保证风管连接口的密封质量。

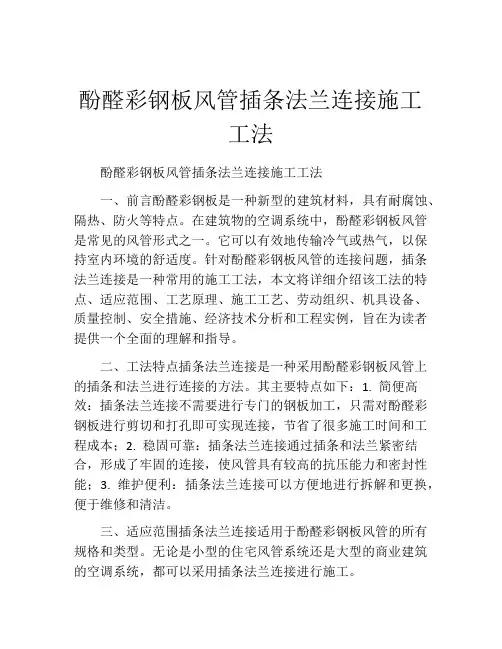

酚醛彩钢板风管插条法兰连接施工工法酚醛彩钢板风管插条法兰连接施工工法一、前言酚醛彩钢板是一种新型的建筑材料，具有耐腐蚀、隔热、防火等特点。

在建筑物的空调系统中，酚醛彩钢板风管是常见的风管形式之一。

它可以有效地传输冷气或热气，以保持室内环境的舒适度。

针对酚醛彩钢板风管的连接问题，插条法兰连接是一种常用的施工工法，本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例，旨在为读者提供一个全面的理解和指导。

二、工法特点插条法兰连接是一种采用酚醛彩钢板风管上的插条和法兰进行连接的方法。

其主要特点如下：1. 简便高效：插条法兰连接不需要进行专门的钢板加工，只需对酚醛彩钢板进行剪切和打孔即可实现连接，节省了很多施工时间和工程成本；2. 稳固可靠：插条法兰连接通过插条和法兰紧密结合，形成了牢固的连接，使风管具有较高的抗压能力和密封性能；3. 维护便利：插条法兰连接可以方便地进行拆解和更换，便于维修和清洁。

三、适应范围插条法兰连接适用于酚醛彩钢板风管的所有规格和类型。

无论是小型的住宅风管系统还是大型的商业建筑的空调系统，都可以采用插条法兰连接进行施工。

四、工艺原理插条法兰连接的基本原理是通过插条和法兰的搭接实现风管的连接。

具体来说，插条是在酚醛彩钢板的两侧边缘上开孔并凹槽加工，法兰则是通过螺栓将两侧的插条互相固定。

这种连接方式不仅能够保证风管的稳固性，还能够在一定程度上提高风管的密封性能。

五、施工工艺1. 材料准备：首先需要准备酚醛彩钢板、插条、法兰和螺栓等连接材料。

2. 酚醛彩钢板加工：根据设计要求和实际尺寸，对酚醛彩钢板进行剪切和打孔加工，使其符合连接要求。

3. 插条安装：将插条放入酚醛彩钢板的凹槽中，并通过螺栓将其固定在风管上。

4. 法兰连接：在插条上安装法兰，然后通过螺栓将两侧的插条和法兰连接起来，确保连接牢固。

5. 管道安装：根据设计图纸和布置要求，将连接好的风管进行组装和安装，保证其正确的位置和方向。

复合风管共板法兰连接是一种常用的风管连接方式，具有施工快捷、简单、美观实用的优点。

下面将详细介绍复合风管共板法兰连接的方式和特点。

一、连接方式复合风管共板法兰连接主要采用焊接或铆钉连接的方式。

焊接连接是将两块风管板材直接焊接在一起，这种连接方式适用于厚度较小的板材，且需要专业的焊接设备。

铆钉连接则是通过在板材上打孔，将两块风管板材通过铆钉固定在一起，这种连接方式适用于厚度较大的板材。

在实际施工中，应根据风管的具体尺寸和材质选择合适的连接方式。

二、法兰制作法兰是复合风管共板法兰连接的重要组成部分，它起着连接风管板材和固定风管的作用。

法兰的制作要求严格，需要保证其平整、牢固，且与风管板材紧密结合。

通常，法兰的制作材料为镀锌钢板或不锈钢板，根据不同的使用场合，可以选择不同材质和厚度的钢板。

在制作法兰时，应确保其边缘整齐、无毛刺，以免造成风管的泄漏。

三、施工步骤复合风管共板法兰连接的施工步骤包括：划线定位、风管支、托架预埋件安装、板材下料、钻孔、法兰连接等。

在划线定位时，需要按照设计图纸确定风管的安装位置和标高，以确保风管的正确位置。

在板材下料钻孔时，应确保孔洞的位置和大小准确，以免影响风管的性能。

在法兰连接时，需要将两块风管板材通过焊接或铆钉固定在一起，并确保法兰平整、牢固，与风管板材紧密结合。

此外，还需注意风管的密封性，防止漏风。

四、特点优势复合风管共板法兰连接具有许多优点。

首先，它简化了风管安装过程，提高了施工效率。

其次，该连接方式减少了风管的接头数量，降低了漏风的概率。

此外，共板法兰的厚度较大，刚性较好，能够承受较大的压力和承载重量。

同时，共板法兰的加工制作简单方便，易于批量生产，适合大规模应用。

此外，采用共板法兰连接的风管外观整齐美观，符合现代建筑的美学要求。

总之，复合风管共板法兰连接是一种实用的风管连接方式，具有施工简单、美观、实用、可靠等优点。

在实际施工中，应严格按照施工步骤和要求进行操作，确保风管的安装质量和安全性能。

风管的制作（法兰连接）施工方法风管的制作（法兰连接）施工方法风管的制作（法兰连接）施工方法提要：风管加工场地应平整，表面应清洁，局部区域应铺设木板或橡胶板，加工成半成品后，搬运至安装位置附近，整齐排放，为保证铁皮表面不受损伤风管的制作（法兰连接）施工方法1.风管制作的主要工序：1)制作流程图2.管制作注意事项1)风管加工场地应平整，表面应清洁，局部区域应铺设木板或橡胶板，加工成半成品后，搬运至安装位置附近，整齐排放，为保证铁皮表面不受损伤，不允许在板材表面采用金属划针划线，在各加工工序中，应尽量避免出现划伤现象，并保持表面清洁。

2)制作较复杂形状的风管部件时，应先作样板，然后利用样板划线落料，不得直接在钢板上划线。

3)风管成型咬口时，应使用木锤或木方，不得利用金属物件敲打钢板表面。

4)焊接风管及咬接风管的加工区域应各自单独划分。

5)镀锌铁皮的存放应加垫方木架，搬运时不得拖拉，以免划伤钢板表面。

6)风管成型应尽量减少手工捶击敲打，以免引起内应力的增加，造成不均匀的变形，同时降低板材的耐腐蚀性能。

7)加工场地必须每天清扫，边角余料要及时清理出场，做到文明施工。

3.风管加工方法1)风管及配件的连接形式采用咬接。

2)制作较复杂形状的风管时,先作好样板,压在钢板上划线。

3)采用机械加工剪板、折边、咬口等,做到一次成型,减少手工操作。

4)本工程采用联合咬口和单咬口型式,如下图示联合咬口用于矩形风管,弯头,三通管及四通管的咬接;单咬口用于板材的拼接和圆形风管的闭合咬口。

风管咬口宽度见下表：钢板厚度平咬口宽b角咬口宽b以下6~86~7~~107~8~~129~105)风管咬口必须紧密,宽度均匀,无孔洞,半咬口和胀裂等缺陷,直管纵向咬接缝必须错开。

6)加工时,应把机械上的铁锈、杂物擦洗干净,风管成型前,钢板应进行清洁,去除板面上的油污、杂物。

7)所有咬口拼接缝均应涂上密封胶,溢出的密封胶要及时地清理干净.8)风管的弯头内部应加导流板,规格标准按国家有关规定,参见《通风管道配件图表》全国通用图册。

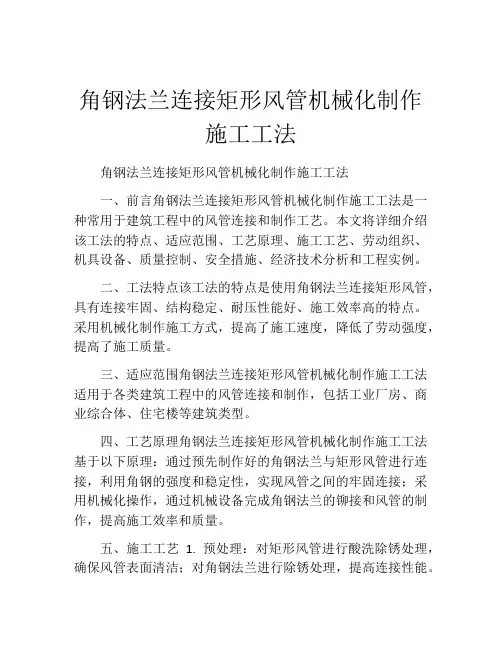

角钢法兰连接矩形风管机械化制作施工工法角钢法兰连接矩形风管机械化制作施工工法一、前言角钢法兰连接矩形风管机械化制作施工工法是一种常用于建筑工程中的风管连接和制作工艺。

本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。

二、工法特点该工法的特点是使用角钢法兰连接矩形风管，具有连接牢固、结构稳定、耐压性能好、施工效率高的特点。

采用机械化制作施工方式，提高了施工速度，降低了劳动强度，提高了施工质量。

三、适应范围角钢法兰连接矩形风管机械化制作施工工法适用于各类建筑工程中的风管连接和制作，包括工业厂房、商业综合体、住宅楼等建筑类型。

四、工艺原理角钢法兰连接矩形风管机械化制作施工工法基于以下原理：通过预先制作好的角钢法兰与矩形风管进行连接，利用角钢的强度和稳定性，实现风管之间的牢固连接；采用机械化操作，通过机械设备完成角钢法兰的铆接和风管的制作，提高施工效率和质量。

五、施工工艺 1. 预处理：对矩形风管进行酸洗除锈处理，确保风管表面清洁；对角钢法兰进行除锈处理，提高连接性能。

2. 标准尺寸确定：根据设计图纸确定风管的尺寸和连接角钢法兰的位置。

3. 切割：根据标准尺寸使用切割机对风管进行切割。

4. 焊接：使用焊接机对切割好的风管进行焊接，保证焊缝的质量和连接牢固性。

5. 铆接：使用铆接机对角钢法兰进行铆接，确保角钢法兰与风管之间的连接牢固。

6. 收口固定：对风管的收口部位进行固定，保证风管的稳定性和密封性。

7. 检查及质量验收：对焊接缝和铆接位进行检查，确保工艺质量达到设计要求。

六、劳动组织该工法需要进行团队协作，包括施工人员和操作机械设备的人员。

根据施工规模和进度安排，合理分配劳动力，确保施工工作顺利进行。

七、机具设备该工法所需的机具设备包括：切割机、焊接机、铆接机、除锈设备、检测设备等。

这些设备具有结构合理、性能稳定、操作方便等特点，能够满足施工需求。

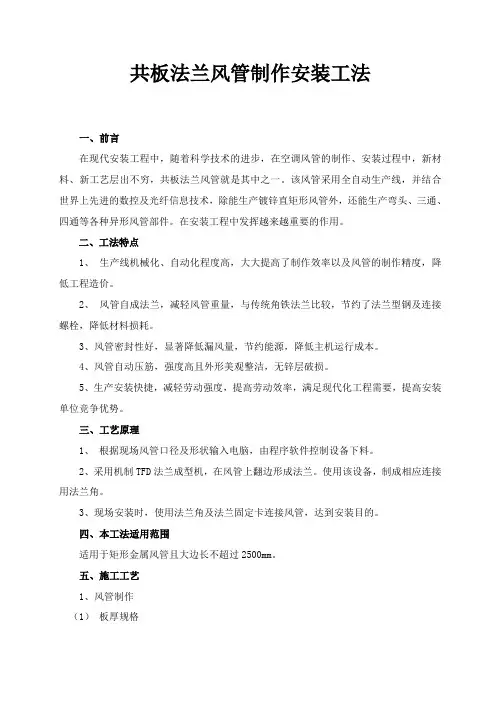

共板法兰风管制作安装工法一、前言在现代安装工程中，随着科学技术的进步，在空调风管的制作、安装过程中，新材料、新工艺层出不穷，共板法兰风管就是其中之一。

该风管采用全自动生产线，并结合世界上先进的数控及光纤信息技术，除能生产镀锌直矩形风管外，还能生产弯头、三通、四通等各种异形风管部件。

在安装工程中发挥越来越重要的作用。

二、工法特点1、生产线机械化、自动化程度高，大大提高了制作效率以及风管的制作精度，降低工程造价。

2、风管自成法兰，减轻风管重量，与传统角铁法兰比较，节约了法兰型钢及连接螺栓，降低材料损耗。

3、风管密封性好，显著降低漏风量，节约能源，降低主机运行成本。

4、风管自动压筋，强度高且外形美观整洁，无锌层破损。

5、生产安装快捷，减轻劳动强度，提高劳动效率，满足现代化工程需要，提高安装单位竞争优势。

三、工艺原理1、根据现场风管口径及形状输入电脑，由程序软件控制设备下料。

2、采用机制TFD法兰成型机，在风管上翻边形成法兰。

使用该设备，制成相应连接用法兰角。

3、现场安装时，使用法兰角及法兰固定卡连接风管，达到安装目的。

四、本工法适用范围适用于矩形金属风管且大边长不超过2500mm。

五、施工工艺1、风管制作（1）板厚规格（2）绘制风管加工草图根据施工图纸及现场实际情况（风管标高、走向及与其它专业协调情况）按风管所服务的系统绘制出加工草图，并按系统编号。

（3）直管的生产流程根据草图输入风管尺寸到电脑→进镀锌板于生产线调直→压筋（大边尺寸＞630mm）→切割机切角→剪板机剪板→咬口（插口及承口）→机制TFD法兰成形机→折弯机折弯（根据口径的大小折成一字形、L形、U形、口形）→质检。

（4）异形管(弯头、三通等配件)生产制作流程根据图纸电脑制出切割图→FPC3600等离子切割机切割出半成品→单机咬承口和插口→TFD法兰成型机→折弯机折弯→质检。

2、风管安装（1）风管加固①风管大边尺寸在630～1000mm时，直接在生产线压筋加固，排列应规则，间隔应均匀，板面不应有明显的变形。

共板法兰风管制作安装专项施工方案一、工程概况本工程位于上海市闵行区、东至莲花南路、西至规划道路。

南至剑川路、北至塘泗泾，总建筑面积 131118平方米。

风管安装工程专业工作内容主要有：排烟系统、正压送风系统、新风空调系统。

二、编制依据●设计院专业施工工程图纸●《建筑工程质量验收统一标准》（GB50300-2001）●《通风与空调工程施工质量验收规范》（GB50243-2002）●《制冷设备、空气分离设备安装设备工程施工及验收规范》(GB50274-98)●《压缩机、风机、泵安装工程施工及验收规范》(GB50275-98)●《建筑工程文件归档整理规范》（GB/T50038-2001）●《建筑施工安全检查标准》（JGJ59-99）●《建筑工程项目管理规范》(GB/T50326-2001)三、通风、空调施工方案在现代安装工程中, 随着科学技术的进步, 在空调风管的制作、安装过程中, 新材料、新工艺层出不穷, 共板法兰风管就是其中之一。

该风管采用全自动生产线，并结合世界上先进的数控及光纤信息技术，除能生产镀锌矩形风管外，还能生产弯头、三通、四通等各种异形风管配件。

在安装工程中发挥着越来越重要的作用。

1、共板法兰风管的工艺特点：1) 生产线机械化.自动化程度高, 大大提高了制作效率以及风管的制作精度,降低工程造价.2)风管自成法兰, 减轻风管重量, 与传统角铁法兰比较, 节约了法兰型钢及连接螺栓, 降低材料损耗.3)风管密封性好, 显著降低漏风量, 节约能源, 降低主机运行成本.4)风管强度高、无焊点、耐腐蚀性好，连接严密，漏风率低等诸多优特点，且外形美观整洁, 无镀锌层破损.5)生产安装快捷, 减轻劳动强度, 提供劳动效率, 满足工程需要.2、风管制作设备注：以上设备欢迎业主及监理工程师到加工基地实地考察3 主要施工方案3. 1 板材选用制作风管所用钢板的厚度严格按照国标GB50243-2002的规定执行。

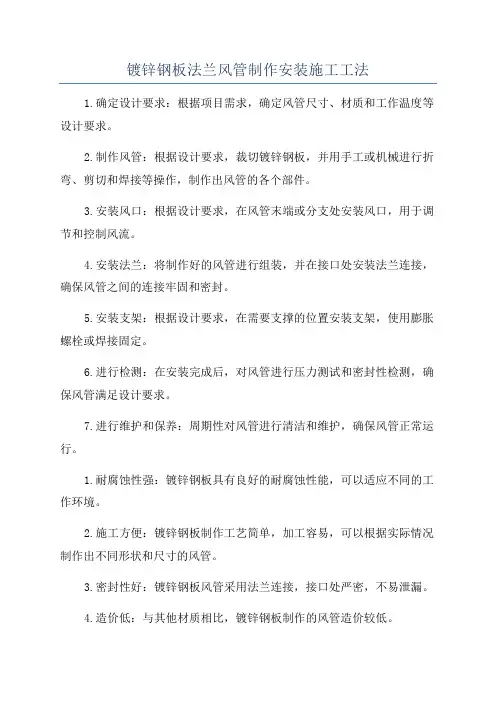

镀锌钢板法兰风管制作安装施工工法
1.确定设计要求：根据项目需求，确定风管尺寸、材质和工作温度等设计要求。

2.制作风管：根据设计要求，裁切镀锌钢板，并用手工或机械进行折弯、剪切和焊接等操作，制作出风管的各个部件。

3.安装风口：根据设计要求，在风管末端或分支处安装风口，用于调节和控制风流。

4.安装法兰：将制作好的风管进行组装，并在接口处安装法兰连接，确保风管之间的连接牢固和密封。

5.安装支架：根据设计要求，在需要支撑的位置安装支架，使用膨胀螺栓或焊接固定。

6.进行检测：在安装完成后，对风管进行压力测试和密封性检测，确保风管满足设计要求。

7.进行维护和保养：周期性对风管进行清洁和维护，确保风管正常运行。

1.耐腐蚀性强：镀锌钢板具有良好的耐腐蚀性能，可以适应不同的工作环境。

2.施工方便：镀锌钢板制作工艺简单，加工容易，可以根据实际情况制作出不同形状和尺寸的风管。

3.密封性好：镀锌钢板风管采用法兰连接，接口处严密，不易泄漏。

4.造价低：与其他材质相比，镀锌钢板制作的风管造价较低。

5.使用寿命长：镀锌钢板具有耐用性好、寿命长的特点。

总之，镀锌钢板法兰风管制作安装施工工法是一种可靠、经济、方便的风管制作和安装方式，广泛应用于工业和建筑领域。

它不仅满足了风管对耐腐蚀性和密封性的要求，还能够保证风管的稳定运行和长期使用。

共板法兰风管制作安装工法1.材料准备：首先需要准备好所需的风管材料，一般使用镀锌板材、不锈钢板等作为风管的材料。

同时还需要准备好法兰连接件、风管密封胶等辅助材料。

2.风管加工：根据风管系统的设计要求，将所需长度的风管材料切割成适当的尺寸。

通常情况下，风管的宽度可以是标准尺寸，而长度则需要根据现场实际情况进行调整。

3.法兰安装：首先在风管的两端分别安装法兰连接件，然后通过螺栓将法兰连接件与风管固定在一起。

在紧固螺栓之前，需要在风管和法兰连接件之间涂抹一层风管密封胶，以保证连接处的气密性。

4.风管安装：将制作好的风管依次进行安装。

安装时需要注意风管之间的对接部位应该严密贴合，避免漏风。

通常情况下，风管之间的连接方式可以是螺栓连接或者是螺纹连接，具体选择取决于设计要求和现场实际情况。

5.法兰固定：在整个风管系统进行安装完成之后，需要检查每个法兰连接处是否固定牢固。

如果有松动的地方，应该及时进行调整和紧固。

1.材料选择：在制作风管时需要选择适合的材料，以确保风管的质量和耐久性。

一般来说，室内使用的风管可以选用镀锌板材，而室外使用的风管则需要选用耐候性更好的材料，如不锈钢板。

2.制作精度：风管的制作需要保证精度和质量，以确保连接处的气密性和稳定性。

制作过程中需要使用适当的工具和设备，如风管锁口机、剪板机等，来确保风管的尺寸和加工质量。

3.法兰连接：在进行法兰连接时需要确保连接件的安装位置和固定螺栓的紧固力度。

同时在涂抹风管密封胶时，需要做到均匀涂抹，确保连接处的气密性。

4.安装牢固：在进行风管安装时，需要确保风管与支架之间的连接牢固可靠，避免风管在使用过程中出现倾斜或者掉落的情况。

同时还需要保证风管与其他设备之间的正确对接，以确保整个风管系统的正常运行。

5.检测和维护：在风管制作安装完成之后，还需要进行必要的检测和维护工作。

定期检查连接处是否出现松动或者漏风的情况，并及时进行修复和调整。

总之，共板法兰风管制作安装是一种常见的风管工法，其制作过程和注意事项对于确保风管系统的质量和稳定性非常重要。

风管的工本法兰连接
风管的工本法兰连接是一种常见的通风管道连接方式，其主要步骤如下：首先，确保两片法兰端面平整，并清除其表面的油污、灰尘和其他杂质。

然后，在其中一个法兰的内部贴上密封垫片。

接下来，将两个法兰用螺栓和螺母连接起来，确保法兰之间的垫片紧密贴合。

同时，要确保螺栓和螺母的长度和规格符合设计要求。

在连接法兰时，需要使用扭力扳手等工具，按照规定的扭力值将螺栓拧紧。

扭力值应符合设计要求或风管制作、安装的相关标准规范。

最后，需要检查法兰连接是否严密，是否存在泄漏现象。

如果发现泄漏，应立即进行处理。

在风管的工本法兰连接过程中，需要注意以下几点：
法兰的规格和材料应符合设计要求，并具备相应的质量证明文件。

使用的螺栓和螺母应匹配，并具备合格的机械性能和防腐性能。

垫片的材质和厚度应符合设计要求，能够适应不同的工作温度和压力条件。

在安装过程中，应保证法兰的平整度和垂直度，避免因安装不正导致连接不严密。

在连接完成后，应进行漏风试验，确保风管系统的密封性能符合要求。

总的来说，风管的工本法兰连接是一种可靠、简便的通风管道连接方式。

在施工过程中，要严格按照相关标准和规范进行操作，确保连接质量。

单面彩钢酚醛复合风管制作及PVC法兰连接施工工法单面彩钢酚醛复合风管制作及PVC法兰连接施工工法一、前言单面彩钢酚醛复合风管制作及PVC法兰连接施工工法是一种常用的风管制作和连接方法。

本篇文章将对该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例进行详细介绍。

二、工法特点单面彩钢酚醛复合风管制作及PVC法兰连接工法具有以下特点：1. 强度高：该工法采用彩钢酚醛复合板制作风道，具有较高的强度和耐腐蚀性。

2. 轻质化：采用彩钢酚醛复合板可以减轻风道的自重，提高运输和安装的效率。

3. 施工简单：该工法采用PVC法兰连接，连接部分简单可靠，方便拆卸和维修。

4. 节能环保：彩钢酚醛复合板具有良好的保温和隔热性能，能够降低风道传热损失，提高能源利用效率。

三、适应范围该工法适用于各类建筑的空调通风系统，如商业大厦、住宅小区、工业厂房等。

特别适合于需要保温、节能和防腐蚀的环境。

四、工艺原理该工法通过彩钢酚醛复合板制作风道，采用PVC法兰连接，实现风管的安装和连接。

彩钢酚醛复合板具有优异的物理性能和耐腐蚀性，可以有效抵御风道内外环境对材料的侵蚀，同时具备良好的保温和隔热性能。

通过PVC法兰连接，可以确保风道连接部分的密封性和可靠性。

五、施工工艺 1. 施工准备：包括材料、设备和人员准备，施工图纸的审核，施工区域的准备等。

2. 风道制作：根据设计要求，进行彩钢酚醛复合板的切割和焊接，制作风道的各个零部件。

3. 风道安装：根据风道制作的进度和安装顺序，进行风道的安装和连接。

4. PVC法兰连接：在风道连接部位，采用PVC法兰连接，通过螺栓和密封垫片实现连接的紧固和密封。

5. 风道检测：进行风道的检测和试压，确保风道的质量和密封性能。

6. 风道维护：封闭风道的所有零部件，并进行必要的涂漆和防腐处理。

六、劳动组织在施工过程中，需要合理组织工人的分工和协作，明确各个工序的施工流程和要求，确保施工进度和质量的控制。

薄钢板连体法兰矩形风管施工工法薄钢板连体法兰矩形风管施工工法一、前言薄钢板连体法兰矩形风管施工工法是一种新型的风管施工方法，它采用了薄钢板与法兰相连的方式，形成了坚固的结构，提供了良好的风管连接和密封效果。

本文将对该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例进行详细介绍。

二、工法特点薄钢板连体法兰矩形风管施工工法具有以下几个特点：1. 施工速度快：由于该工法采用了薄钢板连体法兰的方式，减少了施工过程中的焊接和连接工序，大大提高了施工效率。

2. 结构牢固：薄钢板与法兰相连，形成了坚固的结构，使得风管具有较高的刚度和稳定性，能够承受较大的风压和负压。

3. 耐用性强：薄钢板采用防腐处理，能够在恶劣环境下使用，并具有较长的使用寿命。

4. 施工质量好：采用连体法兰连接，使得风管具有良好的密封效果，能够有效减少漏风和漏气的问题，提高了系统的工程质量。

三、适应范围薄钢板连体法兰矩形风管施工工法适用于以下范围：1. 工业厂房：适用于工矿企业的通风、除尘、排风等系统。

2. 商业建筑：适用于商场、超市、地铁站等场所的通风、空调系统。

3. 公共建筑：适用于医院、学校、体育馆等公共场所的通风系统。

4. 住宅建筑：适用于住宅小区、高层建筑等的通风、排烟系统。

四、工艺原理薄钢板连体法兰矩形风管施工工法基于以下工艺原理：1. 连体法兰连接：采用薄钢板与法兰相连的方式，通过法兰螺栓的固定，形成了坚固的结构，具有较高的刚度和稳定性。

2. 机械密封：薄钢板与法兰之间采用橡胶密封圈进行密封，使得风管具有良好的密封效果，减少漏风和漏气的问题。

3. 薄钢板焊接：采用薄钢板作为风管的主体材料，通过焊接工艺将薄钢板连接成矩形风管。

五、施工工艺薄钢板连体法兰矩形风管施工工艺包括以下几个施工阶段：1. 材料准备：确定薄钢板的规格和型号，并进行切割、折弯等加工准备工作。

2. 法兰连接：将薄钢板与法兰相连，通过法兰螺栓进行固定，形成连体法兰结构。

金属薄钢板风管共板法兰连接施工工艺主要编制人：蒋永宏编制单位：中建八局安装公司日期：二OO四年十月目录1、前言 (3)2、共板法兰风管制作安装工艺 (3)3、传统的风管制作和安装 (11)4、风管共板法兰连接与角钢法兰连接各项对比及效益分析 (12)5、主要施工机械 (13)6、社会效益 (13)7、工程实例 (14)1、前言通风空调工程施工中，金属薄钢板风管制作安装占有很大的工程量，传统的风管连接方法是法兰连接，即用角钢制作法兰，通过角钢法兰将风管连接在一起，需要大量的角钢，人工、机械、辅助材料消耗很大。

共板法兰连接不需要角钢，只需要将制作风管的边角余料制作成卡具，便可将风管连接，风管密封性能更好。

节省了角钢，节约了人工及机械，节约成本，可取得良好的经济效益。

该工艺在无锡市网球中心安装工程中得以实施，取得了良好的经济效益。

2、共板法兰风管制作安装工艺2.1共板法兰风管制作安装程序2.2材料验收风管制作材料主要是各种规格的薄钢板。

材料需有合格的质量证明书，且验收合格方可使用。

验收内容包括钢板的厚度及材质等。

2.3镀锌钢板下料针对风管规格和钢板的尺寸正确下料，下料原则是尽量减少材料的损耗，节约原材料。

原材料上划线后用剪板机或剪刀切割，不可用气割等方法。

2.4钢板折方或卷园原材料正确下料后按照图纸要求的规格将钢板折方或卷园，折方在折方机上进行，卷园在卷板机上进行。

施工时注意折方和卷园的角度要正确。

2.5竖向缝铆接风管折方或卷园后用拉铆枪将竖向缝铆接，铆钉距离一般为30mm。

铆接要牢固，保证严密性。

2.6风管连接口制作在风管纵向缝铆接合格后进行接口制作，风管连接口的制作质量是保证接口严密的前提。

风管连接口是利用风管本身的端部风管制作的，矩形风管的端部四角各开螺栓孔。

如下图。

风管连接口制作在特定的机械上进行，连接口的扳边角度为90°，允许偏差为±5°，保证扳边角度以保证风管连接口的密封质量。

封闭风井中内法兰风管连接施工工法一、引言风管连接是风管系统施工中的重要环节，风管连接质量的好坏直接影响到风管系统的运行效果。

封闭风井中内法兰风管连接是一种常见的施工工法，本文将对该工法的具体步骤和注意事项进行详细说明。

二、施工准备1.确定设计方案和施工图纸；2.准备所需材料和工具，包括风管、法兰、密封胶、螺栓、螺丝刀、扳手等；3.检查风管和法兰的质量和数量，确保无损坏和漏洞。

三、施工步骤1.清理施工区域：将风井内的杂物清理干净，确保施工区域整洁；2.根据设计方案和施工图纸，在风井壁上标出法兰连接点的位置；3.将法兰分别安装在对应位置上，然后用螺栓将其固定在风井壁上；4.将风管切割成相应长度，并用螺丝刀将风管两端制作成内法兰形状；5.将内法兰与法兰连接点对齐，在连接处涂抹一层密封胶，然后将风管接入法兰中；6.用螺栓将法兰与内法兰连接紧固，注意力均匀地拧紧螺栓，确保风管连接紧密；7.检查连接点是否牢固，用手轻轻摇晃风管，确保连接牢固无松动。

四、注意事项1.施工人员必须佩戴相关人身安全装备，如头盔、手套等；2.在操作过程中，要确保风井内的通风状况良好，避免一氧化碳中毒；3.确保施工区域干燥，避免风管和法兰受潮，影响连接质量；4.检查风管的质量，如有破损或漏洞应及时更换，避免影响连接效果；5.施工过程中要保持风管与法兰之间的对齐，确保连接处无错位；6.密封胶涂抹要均匀、适量，避免过量或过少影响密封效果；7.拧紧螺栓时要注意力均匀，不可用过大的力量，避免损坏风管和法兰。

五、施工质量控制1.施工结束后，对连接处进行细致的目视检查，确保连接紧密无松动；2.使用专业工具对连接处进行力学性能测试，确保连接牢固可靠；3.检查连接处是否存在漏风现象，如有漏风需要及时修复。

六、施工总结封闭风井中内法兰风管连接施工工法简单实用，但施工过程中仍需注意施工质量的把控。

只有确保风管连接紧密、牢固可靠，才能保证风管系统的正常运行效果。

镀锌钢板法兰连接风管制作安装施工方法镀锌钢板法兰连接风管的制作安装施工方法工艺流程：下料→倒角→压口→组装→成型→铆接法兰→按系统编号→运至现场→确定标高→制作吊架→设置吊点→安装吊架→风管就位→找平找正技术要求：(1)空调送回风系统和通风系统采用镀锌钢板风道，法兰连接。

采用镀锌镙栓和螺母连接。

(2)风管道镀锌钢板厚度按《通风与空调工程施工质量验收规范》（GB50243-2002）要求进行，具体见下表钢板或镀锌钢板风管板材厚度（mm）类别风管直径D或变、边长尺寸b圆形风管矩形风管除尘系统风管中、低压系统高压系统D（b）≤3200.50.50.751.5320< D（b）≤3200.60.60.751.5450< D（b）≤6300.750.60.752.0630< D（b）≤10000.750.751.02.01000< D（b）≤12501.01.01.02.01250< D（b）≤20001.21.01.2按设计2000< D（b）≤4000按设计1.2按设计注：1：不适用用于地下人防与防火隔墙的预埋管。

(3)风管连接板材拼接的咬口缝应错开，不得有十字型拼接缝。

(4)送排风、空调系统风管法兰的螺栓一及铆钉孔的孔距不大于150mm；正压送风法兰连接的螺栓一及铆钉孔的孔距不大于100mm；风管法兰的四角部位要设有螺栓。

(5)送排风、空调系统镀锌钢板风管边长大于800mm，管段长度大于1250mm或单边面积大于1.2m2，正压送风风管边长大于800mm，管段长度大于1250mm或单边面积大于1.0m2，均应采取加固措施。

风管的加固可采用楞筋、立筋、角钢（内外加固）、扁钢、加固及加固筋和管内支撑等形式。

其加固要符合工程质量验收规范的要求。

(6)风管与配件的咬口缝紧密、宽度一致，折角平直，圆弧应均匀，两端面平行。

风管无明显扭曲与翘角，表面平整，凹凸不大于10mm。

(7)风管外边长的允许偏差：当小于等于300mm时，为2mm；当大于300mm时，为3mm。
