关于330MW机组给水泵变频改造研究 孙文泽

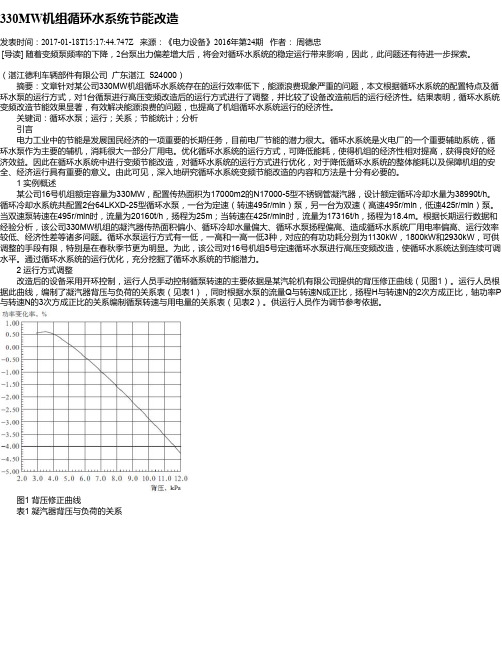

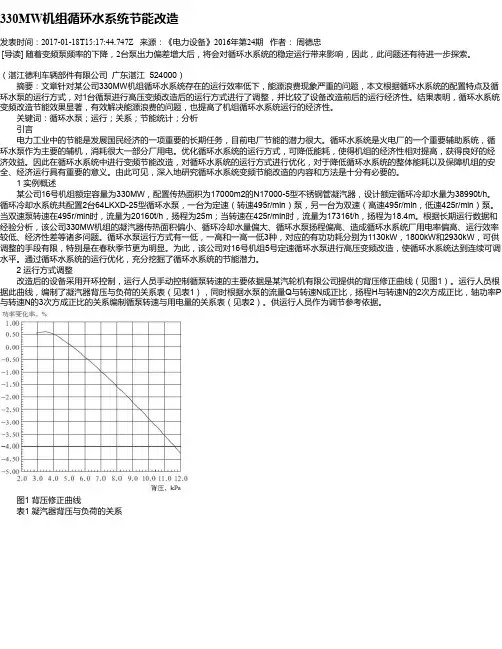

330MW机组循环水系统节能改造发表时间：2017-01-18T15:17:44.747Z 来源：《电力设备》2016年第24期作者：周德忠[导读] 随着变频泵频率的下降，2台泵出力偏差增大后，将会对循环水系统的稳定运行带来影响，因此，此问题还有待进一步探索。

（湛江德利车辆部件有限公司广东湛江 524000）摘要：文章针对某公司330MW机组循环水系统存在的运行效率低下，能源浪费现象严重的问题，本文根据循环水系统的配置特点及循环水泵的运行方式，对1台循泵进行高压变频改造后的运行方式进行了调整，并比较了设备改造前后的运行经济性。

结果表明，循环水系统变频改造节能效果显著，有效解决能源浪费的问题，也提高了机组循环水系统运行的经济性。

关键词：循环水泵；运行；关系；节能统计；分析引言电力工业中的节能是发展国民经济的一项重要的长期任务，目前电厂节能的潜力很大。

循环水系统是火电厂的一个重要辅助系统，循环水泵作为主要的辅机，消耗很大一部分厂用电。

优化循环水系统的运行方式，可降低能耗，使得机组的经济性相对提高，获得良好的经济效益。

因此在循环水系统中进行变频节能改造，对循环水系统的运行方式进行优化，对于降低循环水系统的整体能耗以及保障机组的安全、经济运行具有重要的意义。

由此可见，深入地研究循环水系统变频节能改造的内容和方法是十分有必要的。

1 实例概述某公司16号机组额定容量为330MW，配置传热面积为17000m2的N17000-5型不锈钢管凝汽器，设计额定循环冷却水量为38990t/h。

循环冷却水系统共配置2台64LKXD-25型循环水泵，一台为定速（转速495r/min）泵，另一台为双速（高速495r/min，低速425r/min）泵。

当双速泵转速在495r/min时，流量为20160t/h，扬程为25m；当转速在425r/min时，流量为17316t/h，扬程为18.4m。

根据长期运行数据和经验分析，该公司330MW机组的凝汽器传热面积偏小、循环冷却水量偏大、循环水泵扬程偏高、造成循环水系统厂用电率偏高、运行效率较低、经济性差等诸多问题。

第11卷(2009年第9期)电力安全技术5〔摘要〕分析了330M W 火电机组给水泵电机运行中线圈对地放电和相间短路事故的原因，给出了相应的解决措施。

针对电机泄漏电流超标，冷却器运行中积水盒内漏，电机备用状态时绝缘偏低等问题，对电机进行了改造，有效地防止了330M W 机组非计划停运的发生。

〔关键词〕火电机组；给水泵；过桥线；故障；冷却器1设备概述合山发电有限公司2台330M W 机组分别于2004-09-15和2004-12-17投产。

汽轮机和发电机均为北重汽轮电机有限责任公司制造。

机组具有启停快、调峰能力强的特点，设计最低稳定负荷为额定负荷的40%。

每台机组配有3台给水泵，正常运行时2台运行、1台备用。

给水泵为单吸多级离心泵，型号为CH T C5/6；前置泵为单吸单级离心泵，型号为Y N K n300/200；液力偶合器为德国生产，型号为R17K .2-E 。

给水泵电机型号为Y K S5400-4，额定功率5400kW ，额定电压6kV ，额定电流599A ，额定转速1491r /m i n ，安装形式7212，冷却方式81W (水冷)，由上海电机厂有限公司生产。

2故障现象2.1故障记录2008-04-10T09:00，1号机C 给水泵电机跳闸，1号机B 给水泵联起，抢水保护动作正常。

按保护记录时间保护装置动作记录如下：45:46:807，整组起动；45:46:830，差动速断出口，A ，C 相电流116.32A ;45:46:834，过流I 段速断保护出口，A ，C 相电流117.57A ；李建波，吴柳春（大唐桂冠合山发电有限公司，广西合山546501）330M W 机组给水泵电机故障分析及处理45:46:864，比率差动保护动作出口，A ，C 相电流98.91A ；45:46:889，比率差动保护动作，A ，C 相电流5.09A ；45：47：296，事故总信号。

2.2故障现象故障时，1号机C 给水泵电机在6kV 工作I B 段6128开关运行，给水泵电机CT 变比为1000/5，一次瞬间电流高达23400(117×200)A ，上位机显示电流从473A 升至892A (额定值为599A )。

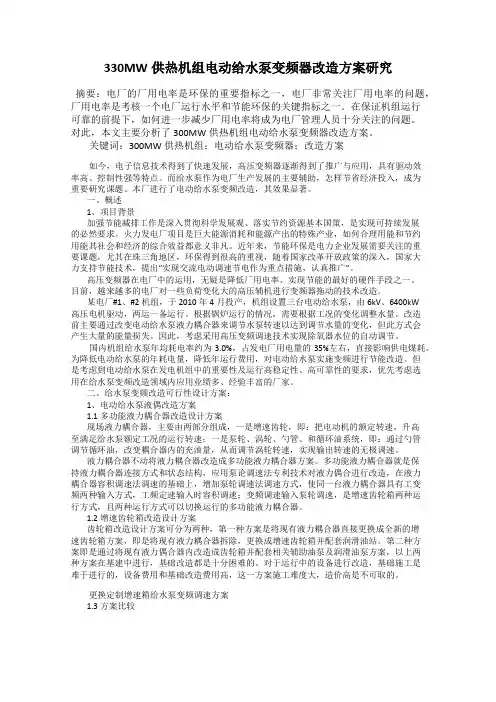

330MW供热机组电动给水泵变频器改造方案研究摘要：电厂的厂用电率是环保的重要指标之一，电厂非常关注厂用电率的问题，厂用电率是考核一个电厂运行水平和节能环保的关键指标之一。

在保证机组运行可靠的前提下，如何进一步减少厂用电率将成为电厂管理人员十分关注的问题。

对此，本文主要分析了300MW供热机组电动给水泵变频器改造方案。

关键词：300MW供热机组；电动给水泵变频器；改造方案如今，电子信息技术得到了快速发展，高压变频器逐渐得到了推广与应用，具有驱动效率高、控制性强等特点。

而给水泵作为电厂生产发展的主要辅助，怎样节省经济投入，成为重要研究课题。

本厂进行了电动给水泵变频改造，其效果显著。

一、概述1、项目背景加强节能减排工作是深入贯彻科学发展观、落实节约资源基本国策，是实现可持续发展的必然要求。

火力发电厂项目是巨大能源消耗和能源产出的特殊产业，如何合理用能和节约用能其社会和经济的综合效益都意义非凡。

近年来，节能环保是电力企业发展需要关注的重要课题，尤其在珠三角地区，环保得到很高的重视，随着国家改革开放政策的深入，国家大力支持节能技术，提出“实现交流电动调速节电作为重点措施，认真推广”。

高压变频器在电厂中的运用，无疑是降低厂用电率、实现节能的最好的硬件手段之一。

目前，越来越多的电厂对一些负荷变化大的高压辅机进行变频器拖动的技术改造。

某电厂#1、#2机组，于2010年4月投产，机组设置三台电动给水泵，由6kV、6400kW高压电机驱动，两运一备运行。

根据锅炉运行的情况，需要根据工况的变化调整水量。

改造前主要通过改变电动给水泵液力耦合器来调节水泵转速以达到调节水量的变化，但此方式会产生大量的能量损失。

因此，考虑采用高压变频调速技术实现除氧器水位的自动调节。

国内机组给水泵年均耗电率约为3.0%，占发电厂用电量的35%左右，直接影响供电煤耗。

为降低电动给水泵的年耗电量，降低年运行费用，对电动给水泵实施变频进行节能改造。

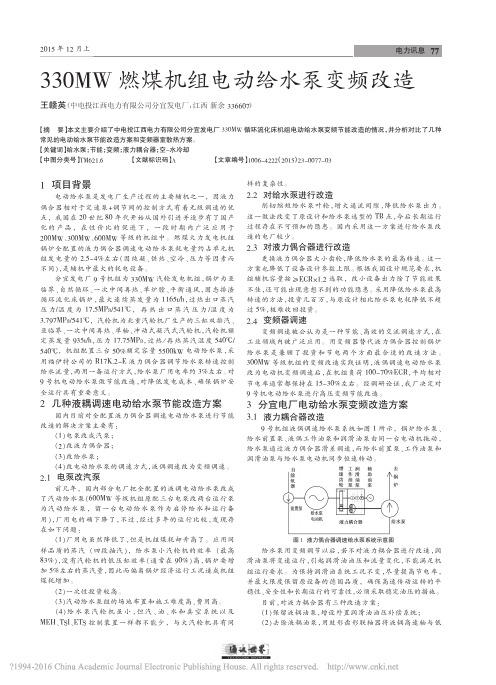

2015年12月上330MW燃煤机组电动给水泵变频改造王赣英（中电投江西电力有限公司分宜发电厂，江西新余336607）【摘要】本文主要介绍了中电投江西电力有限公司分宜发电厂330MW循环流化床机组电动给水泵变频节能改造的情况，并分析对比了几种常见的电动给水泵节能改造方案和变频器室散热方案。

【关键词】给水泵；节能；变频；液力耦合器；空-水冷却【中图分类号】TM621.6【文献标识码】A【文章编号】1006-4222（2015）23-0077-031项目背景电动给水泵是发电厂生产过程的主要辅机之一，因液力偶合器相对于定速泵＋调节阀的控制方式有着无级调速的优点，我国在20世纪80年代开始从国外引进并逐步有了国产化的产品，在性价比的促进下，一段时期内广泛应用于200MW、300MW、600MW等级的机组中。

燃煤火力发电机组锅炉全配置的液力偶合器调速电动给水泵耗电量约占单元机组发电量的2.5～4％左右（因纯凝、供热、空冷、压力等因素而不同），是辅机中最大的耗电设备。

分宜发电厂9号机组为330MW汽轮发电机组，锅炉为亚临界、自然循环、一次中间再热、单炉膛、平衡通风，固态排渣循环流化床锅炉，最大连续蒸发量为1165t/h，过热出口蒸汽压力/温度为17.5MPa/541℃，再热出口蒸汽压力/温度为3.797MPa/541℃，汽轮机为北重汽轮机厂生产的三缸双排汽、亚临界、一次中间再热、单轴、冲动式凝汽式汽轮机，汽轮机额定蒸发量935t/h，压力17.75MPa，过热／再热蒸汽温度540℃/ 540℃，机组配置三台50%额定容量5500kW电动给水泵，采用福伊特公司的R17K.2-E液力偶合器调节给水泵转速控制给水流量，两用一备运行方式，给水泵厂用电率约3%左右。

对9号机电动给水泵做节能改造，对降低发电成本、确保锅炉安全运行具有重要意义。

2几种液耦调速电动给水泵节能改造方案国内目前对全配置液力偶合器调速电动给水泵进行节能改造的解决方案主要有：（1）电泵改成汽泵；（2）改液力偶合器；（3）改给水泵；（4）改电动给水泵的调速方式，液偶调速改为变频调速。

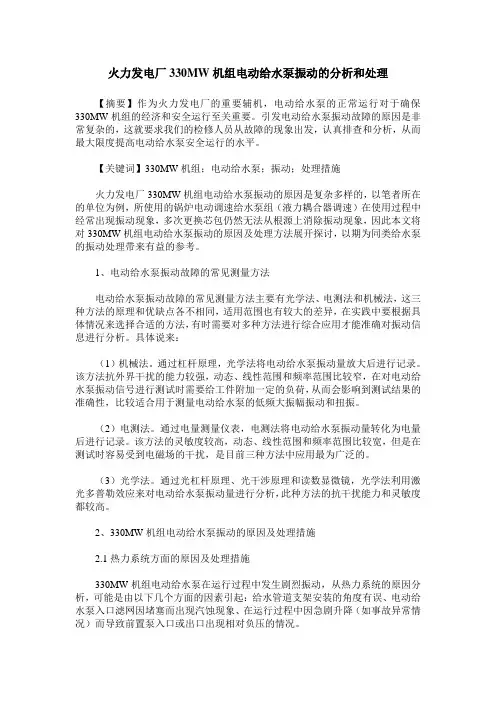

火力发电厂330MW机组电动给水泵振动的分析和处理【摘要】作为火力发电厂的重要辅机，电动给水泵的正常运行对于确保330MW机组的经济和安全运行至关重要。

引发电动给水泵振动故障的原因是非常复杂的，这就要求我们的检修人员从故障的现象出发，认真排查和分析，从而最大限度提高电动给水泵安全运行的水平。

【关键词】330MW机组；电动给水泵；振动；处理措施火力发电厂330MW机组电动给水泵振动的原因是复杂多样的，以笔者所在的单位为例，所使用的锅炉电动调速给水泵组（液力耦合器调速）在使用过程中经常出现振动现象，多次更换芯包仍然无法从根源上消除振动现象，因此本文将对330MW机组电动给水泵振动的原因及处理方法展开探讨，以期为同类给水泵的振动处理带来有益的参考。

1、电动给水泵振动故障的常见测量方法电动给水泵振动故障的常见测量方法主要有光学法、电测法和机械法，这三种方法的原理和优缺点各不相同，适用范围也有较大的差异，在实践中要根据具体情况来选择合适的方法，有时需要对多种方法进行综合应用才能准确对振动信息进行分析。

具体说来：（1）机械法。

通过杠杆原理，光学法将电动给水泵振动量放大后进行记录。

该方法抗外界干扰的能力较强，动态、线性范围和频率范围比较窄，在对电动给水泵振动信号进行测试时需要给工件附加一定的负荷，从而会影响到测试结果的准确性，比较适合用于测量电动给水泵的低频大振幅振动和扭振。

（2）电测法。

通过电量测量仪表，电测法将电动给水泵振动量转化为电量后进行记录。

该方法的灵敏度较高，动态、线性范围和频率范围比较宽，但是在测试时容易受到电磁场的干扰，是目前三种方法中应用最为广泛的。

（3）光学法。

通过光杠杆原理、光干涉原理和读数显微镜，光学法利用激光多普勒效应来对电动给水泵振动量进行分析，此种方法的抗干扰能力和灵敏度都较高。

2、330MW机组电动给水泵振动的原因及处理措施2.1热力系统方面的原因及处理措施330MW机组电动给水泵在运行过程中发生剧烈振动，从热力系统的原因分析，可能是由以下几个方面的因素引起：给水管道支架安装的角度有误、电动给水泵入口滤网因堵塞而出现汽蚀现象、在运行过程中因急剧升降（如事故异常情况）而导致前置泵入口或出口出现相对负压的情况。

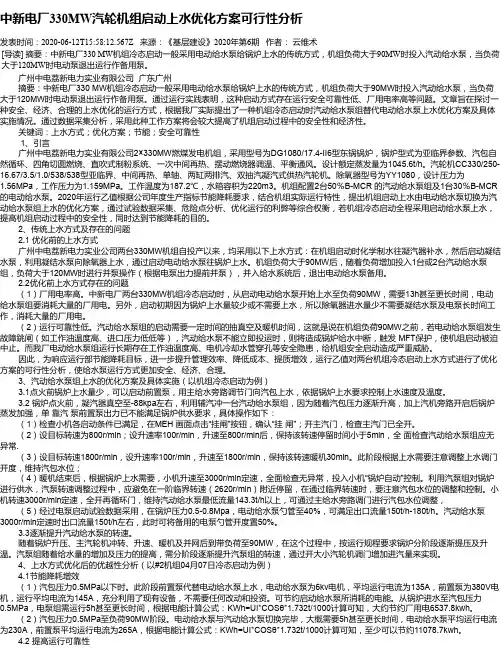

中新电厂330MW汽轮机组启动上水优化方案可行性分析发表时间：2020-06-12T15:58:12.567Z 来源：《基层建设》2020年第6期作者：云维术[导读] 摘要：中新电厂330 MW机组冷态启动一般采用电动给水泵给锅炉上水的传统方式，机组负荷大于90MW时投入汽动给水泵，当负荷大于120MW时电动泵退出运行作备用泵。

广州中电荔新电力实业有限公司广东广州摘要：中新电厂330 MW机组冷态启动一般采用电动给水泵给锅炉上水的传统方式，机组负荷大于90MW时投入汽动给水泵，当负荷大于120MW时电动泵退出运行作备用泵。

通过运行实践表明，这种启动方式存在运行安全可靠性低、厂用电率高等问题。

文章旨在探讨一种安全、经济、合理的上水优化的运行方式，根据我厂实际提出了一种机组冷态启动时汽动给水泵组替代电动给水泵上水优化方案及具体实施情况。

通过数据采集分析，采用此种工作方案将会较大提高了机组启动过程中的安全性和经济性。

关键词：上水方式；优化方案；节能；安全可靠性 1、引言广州中电荔新电力实业有限公司2×330MW燃煤发电机组，采用型号为DG1080/17.4-II6型东锅锅炉，锅炉型式为亚临界参数、汽包自然循环、四角切圆燃烧、直吹式制粉系统、一次中间再热、摆动燃烧器调温、平衡通风。

设计额定蒸发量为1045.6t/h。

汽轮机CC330/250-16.67/3.5/1.0/538/538型亚临界、中间再热、单轴、两缸两排汽、双抽汽凝汽式供热汽轮机。

除氧器型号为YY1080，设计压力为1.56MPa，工作压力为1.159MPa。

工作温度为187.2℃，水箱容积为220m3。

机组配置2台50％B-MCR 的汽动给水泵组及1台30％B-MCR 的电动给水泵。

2020年运行乙值根据公司年度生产指标节能降耗要求，结合机组实际运行特性，提出机组启动上水由电动给水泵切换为汽动给水泵组上水的优化方案，通过试验数据采集、危险点分析、优化运行的利弊等综合权衡，若机组冷态启动全程采用启动给水泵上水，提高机组启动过程中的安全性，同时达到节能降耗的目的。
