管径计算书

水管管径计算公式水管管径的计算，这可是个在给排水工程中相当重要的环节。

要是管径算错了，那麻烦可就大啦！咱们先来说说为啥要算准水管管径。

就好比咱们家里的水龙头，如果管径选小了，水流量就小得可怜，你着急洗手的时候，那水慢悠悠地流，能把人急死；要是管径选大了呢，又浪费材料和成本，不划算嘛。

那到底怎么算水管管径呢？这就得用到一些公式啦。

常见的计算方法跟水的流量、流速还有管道的阻力有关系。

先来说说流量。

流量就好比是在一定时间内通过水管的水的总量。

比如说，你家洗澡喷头一分钟喷出了多少水，这就是流量。

计算流量的时候，咱们得考虑用水设备的种类和数量。

比如说，一个普通的淋浴喷头，每分钟的流量大概在 6 升到 12 升之间。

要是你家同时开着两个喷头洗澡，那流量就得乘以 2 啦。

再说说流速。

流速就是水在水管里流动的速度。

流速太快，水管可能会承受不住压力，容易出问题；流速太慢，又达不到咱们用水的需求。

一般来说，生活用水的流速在 0.5 米每秒到 2 米每秒之间比较合适。

然后就是管道阻力。

这个有点复杂，简单来说，就是水在水管里流动的时候遇到的阻碍。

水管的材质、长度、弯头的数量等等都会影响管道阻力。

那具体的计算公式是啥呢？一般用这个公式：管径= √（4×流量÷（π×流速））。

我给您举个例子吧。

比如说，有个小区要设计供水管道，预计每天的用水量是 500 立方米，一天按 24 小时算，那每小时的流量就是500÷24 ≈ 20.83 立方米。

假设流速选 1.5 米每秒，那咱们来算算管径。

管径= √（4×20.83÷（3.14×1.5））≈ 0.51 米，也就是 510 毫米。

所以，这个小区的供水管道管径可以选 500 毫米左右的。

不过，实际计算的时候可没这么简单。

还得考虑很多其他因素。

比如说，要是管道太长，压力损失就大，可能就得选大一点管径；要是有很多弯头和分支，也会增加阻力，管径也得适当加大。

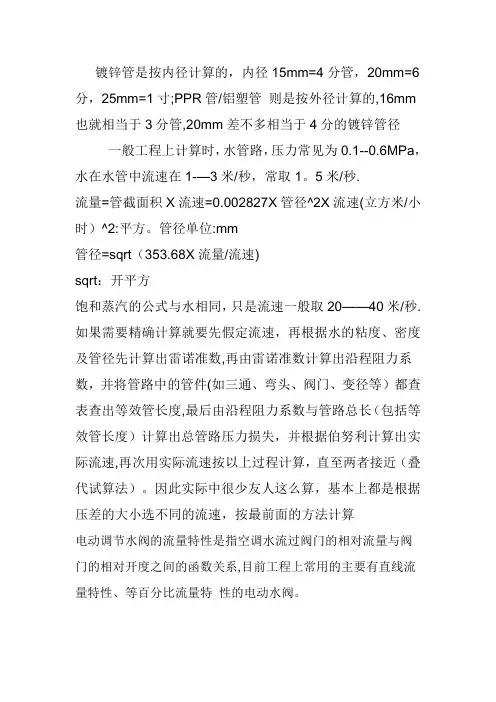

镀锌管是按内径计算的，内径15mm=4分管，20mm=6分，25mm=1寸;PPR管/铝塑管则是按外径计算的,16mm 也就相当于3分管,20mm差不多相当于4分的镀锌管径一般工程上计算时，水管路，压力常见为0.1--0.6MPa，水在水管中流速在1-—3米/秒，常取1。

5米/秒.流量=管截面积X流速=0.002827X管径^2X流速(立方米/小时）^2:平方。

管径单位:mm管径=sqrt（353.68X流量/流速)sqrt：开平方饱和蒸汽的公式与水相同，只是流速一般取20——40米/秒. 如果需要精确计算就要先假定流速，再根据水的粘度、密度及管径先计算出雷诺准数,再由雷诺准数计算出沿程阻力系数，并将管路中的管件(如三通、弯头、阀门、变径等）都查表查出等效管长度,最后由沿程阻力系数与管路总长（包括等效管长度）计算出总管路压力损失，并根据伯努利计算出实际流速,再次用实际流速按以上过程计算，直至两者接近（叠代试算法）。

因此实际中很少友人这么算，基本上都是根据压差的大小选不同的流速，按最前面的方法计算电动调节水阀的流量特性是指空调水流过阀门的相对流量与阀门的相对开度之间的函数关系,目前工程上常用的主要有直线流量特性、等百分比流量特性的电动水阀。

单位行程变化所引起的相对流量变化与点的相对流量成正比关系的是等百分比流量特性水阀。

该类型水阀可调范围相对较宽,比较适合具有自平衡能力的空调水系统，因此ba系统中大量应用的是等百分比流量特性的电动水阀。

＊电动水阀的口径决定了阀门的调节精度。

水阀口径选择过大，不仅增大业主投资成本，而且使阀门基本行程单位变大导致阀门调节精度降低，达不到节能目的；水阀口径选择过小,往往会出现即使水阀全部打开系统也难以达到设定温度值，无法实现控制目标。

那么如何计算选择电动水阀口径？工程上我们常用的是通过计算电动阀门的流量系数（kv/cv)值来推导电动水阀口径，因为流量系数和水阀口径是成对应关系的，换句话说，流量系数定了，水阀口径大小也就确定了。

水管管径流量压力计算公式在工程设计和施工中，水管的流量和压力是非常重要的参数，它们直接影响着管道系统的运行效果和安全性。

因此，对于水管的流量和压力进行准确的计算是非常必要的。

本文将介绍水管管径流量压力的计算公式，帮助读者更好地理解和应用这些参数。

一、水管管径的计算公式。

水管的管径是指管道的内径，通常以毫米（mm）为单位。

在工程设计中，确定水管的管径是非常重要的，它直接影响着水流的流速和流量。

一般来说，水管的管径可以通过下面的公式进行计算：D = Q / (V π/4)。

其中，D为水管的管径（mm），Q为水流的流量（m³/s），V为水流的流速（m/s），π为圆周率（约3.14）。

从这个公式可以看出，水管的管径与水流的流量和流速有关，当流量增加或者流速减小时，水管的管径也会增加。

因此，在设计水管时，需要根据实际的流量和流速来确定合适的管径，以保证水流的畅通和稳定。

二、水管流量的计算公式。

水管的流量是指单位时间内通过管道的水流量，通常以立方米每秒（m³/s）或者升每分钟（L/min）为单位。

水管的流量可以通过下面的公式进行计算：Q = V A。

其中，Q为水流的流量（m³/s），V为水流的流速（m/s），A为管道的横截面积（m²）。

从这个公式可以看出，水管的流量与水流的流速和管道的横截面积有关，当流速增加或者管道的横截面积增大时，水管的流量也会增加。

因此，在设计水管时，需要根据实际的流速和管道的横截面积来确定合适的流量，以满足工程的需求。

三、水管压力的计算公式。

水管的压力是指水流对管道壁面的压力，通常以帕斯卡（Pa）或者千帕（kPa）为单位。

水管的压力可以通过下面的公式进行计算：P = ρ g h + 1/2 ρ V²。

其中，P为水流的压力（Pa），ρ为水的密度（kg/m³），g为重力加速度（m/s²），h为水流的高度差（m），V为水流的流速（m/s）。

管径的计算公式例题及解析管道是工业生产中常见的设备，其管径大小直接影响着管道输送流体的流量和压力损失。

因此，正确计算管道的管径对于工程设计和运行非常重要。

本文将介绍管径的计算公式，并通过例题进行解析，帮助读者更好地理解管径计算的方法和原理。

一、管径计算公式。

在工程设计中，通常会用到以下两种常见的管径计算公式，雷诺数公式和经验公式。

1. 雷诺数公式。

雷诺数是描述流体流动状态的一个重要参数，其公式为：Re = ρVD/μ。

其中，Re为雷诺数，ρ为流体密度，V为流速，D为管道直径，μ为流体粘度。

通过雷诺数公式可以计算出管道的最佳流速范围，从而确定管径大小。

2. 经验公式。

经验公式是根据实际工程经验总结出来的，通常用于快速估算管道的合适尺寸。

常见的经验公式有德阿西公式、汉密尔顿-汉弗莱公式等。

二、例题解析。

下面我们通过一个例题来进行管径计算的解析。

例题，某工业管道输送水，要求流量为200m3/h，流速不得超过2m/s，根据经验公式计算该管道的最佳管径。

解析，首先，我们可以根据流量和流速的关系来计算出管道的最佳直径。

流量Q与流速V之间的关系为：Q = πD^2V/4。

其中，Q为流量，D为管道直径，V为流速。

根据上式，可以解出管道的直径D为：D = (4Q/πV)^0.5。

将题目中给出的流量Q=200m3/h和流速V=2m/s代入上式，得到管道的直径为：D = (4200/π2)^0.5 ≈ 5.65m。

根据经验公式计算得出，该工业管道的最佳管径为5.65m。

三、总结。

通过以上例题的解析，我们可以看到，管道的管径计算涉及到流量、流速、雷诺数等多个因素，需要综合考虑。

在实际工程中，通常需要根据具体情况选择合适的计算方法和公式，以确保管道设计的准确性和合理性。

另外，需要注意的是，管道的管径计算不仅仅是一个理论问题，还需要考虑到实际工程情况，如管道材质、工艺要求、安装条件等因素，才能得出最终的合理结论。

因此，在进行管径计算时，建议结合实际情况进行综合分析，以确保管道设计的可靠性和经济性。

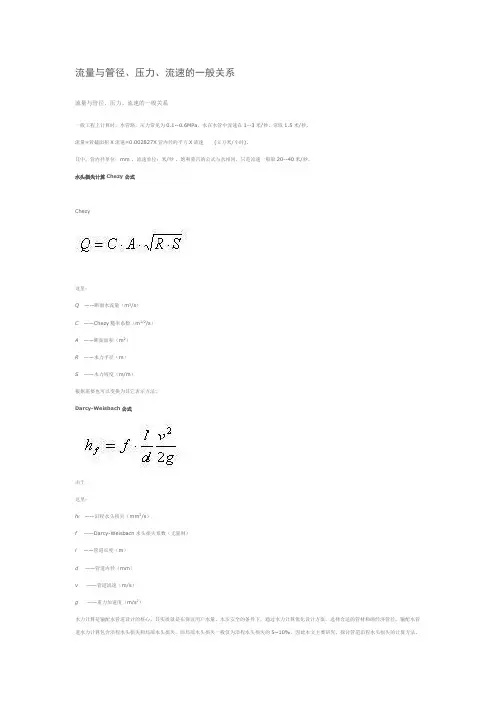

流量与管径、压力、流速的一般关系流量与管径、压力、流速的一般关系一般工程上计算时，水管路，压力常见为0.1--0.6MPa，水在水管中流速在1--3米/秒，常取1.5米/秒。

流量=管截面积X流速=0.002827X管内径的平方X流速 (立方米/小时)。

其中，管内径单位：mm ，流速单位：米/秒，饱和蒸汽的公式与水相同，只是流速一般取20--40米/秒。

水头损失计算Chezy 公式Chezy这里：Q ——断面水流量（m3/s）C ——Chezy糙率系数（m1/2/s）A ——断面面积（m2）R ——水力半径（m）S ——水力坡度（m/m）根据需要也可以变换为其它表示方法:Darcy-Weisbach公式由于这里：h f——沿程水头损失（mm3/s）f ——Darcy-Weisbach水头损失系数（无量纲）l ——管道长度（m）d ——管道内径（mm）v ——管道流速（m/s）g ——重力加速度（m/s2）水力计算是输配水管道设计的核心，其实质就是在保证用户水量、水压安全的条件下，通过水力计算优化设计方案，选择合适的管材和确经济管径。

输配水管道水力计算包含沿程水头损失和局部水头损失，而局部水头损失一般仅为沿程水头损失的5~10%，因此本文主要研究、探讨管道沿程水头损失的计算方法。

管网建模之基本公式篇一、管渠沿程水头损失谢才公式圆管满流，沿程水头损失也可以用达西公式表示：h f——沿程水头损失（mm3/s）λ——Darcy-Weisbach水头损失系数（无量纲）l ——管道长度（m）d ——管道内径（mm）v ——管道流速（m/s）g ——重力加速度（m/s2）C、λ与水流流态有关，一般采用经验公式或半经验公式计算。

常用：1．舍维列夫公式（适用：旧铸铁管和旧钢管满管紊流，水温100C0（给水管道计算））2．海曾－威廉公式适用：较光滑圆管满流紊流（给水管道）3．柯尔勃洛克－怀特公式适用：各种紊流，是适应性和计算精度最高的公式4. 巴甫洛夫斯基公式适用：明渠流、非满流排水管道5．曼宁公式曼宁公式是巴甫洛夫斯基公式中y=1/6时的特例，适用于明渠或较粗糙的管道计算。

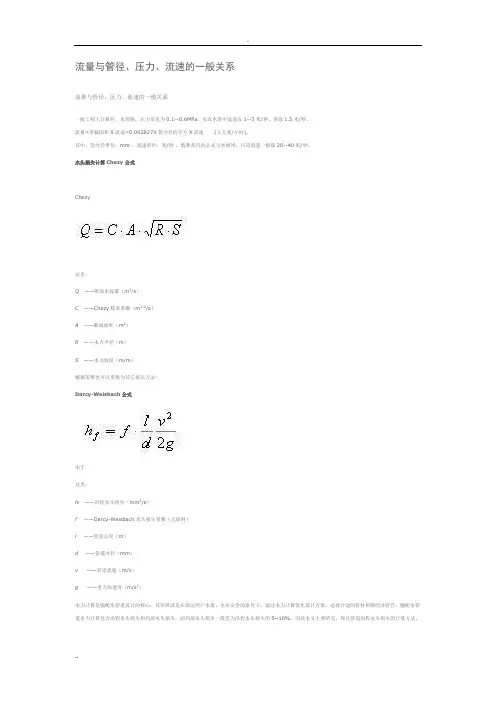

流量与管径、压力、流速的一般关系流量与管径、压力、流速的一般关系一般工程上计算时，水管路，压力常见为0.1--0.6MPa，水在水管中流速在1--3米/秒，常取1.5米/秒。

流量=管截面积X流速=0.002827X管内径的平方X流速 (立方米/小时)。

其中，管内径单位：mm ，流速单位：米/秒，饱和蒸汽的公式与水相同，只是流速一般取20--40米/秒。

水头损失计算Chezy 公式Chezy这里：Q ——断面水流量（m3/s）C ——Chezy糙率系数（m1/2/s）A ——断面面积（m2）R ——水力半径（m）S ——水力坡度（m/m）根据需要也可以变换为其它表示方法:Darcy-Weisbach公式由于这里：h f——沿程水头损失（mm3/s）f ——Darcy-Weisbach水头损失系数（无量纲）l ——管道长度（m）d ——管道内径（mm）v ——管道流速（m/s）g ——重力加速度（m/s2）水力计算是输配水管道设计的核心，其实质就是在保证用户水量、水压安全的条件下，通过水力计算优化设计方案，选择合适的管材和确经济管径。

输配水管道水力计算包含沿程水头损失和局部水头损失，而局部水头损失一般仅为沿程水头损失的5~10%，因此本文主要研究、探讨管道沿程水头损失的计算方法。

管网建模之基本公式篇一、管渠沿程水头损失谢才公式圆管满流，沿程水头损失也可以用达西公式表示：h f——沿程水头损失（mm3/s）λ——Darcy-Weisbach水头损失系数（无量纲）l ——管道长度（m）d ——管道内径（mm）v ——管道流速（m/s）g ——重力加速度（m/s2）C、λ与水流流态有关，一般采用经验公式或半经验公式计算。

常用：1．舍维列夫公式（适用：旧铸铁管和旧钢管满管紊流，水温100C0（给水管道计算））2．海曾－威廉公式适用：较光滑圆管满流紊流（给水管道）3．柯尔勃洛克－怀特公式适用：各种紊流，是适应性和计算精度最高的公式4. 巴甫洛夫斯基公式适用：明渠流、非满流排水管道5．曼宁公式曼宁公式是巴甫洛夫斯基公式中y=1/6时的特例，适用于明渠或较粗糙的管道计算。

连接管管径计算公式在工程设计和施工中，连接管的管径计算是一个非常重要的工作。

连接管的管径大小直接影响到管道系统的流量、压降和工作效率。

因此，正确地计算连接管的管径是保证管道系统正常运行的关键之一。

连接管的管径计算需要考虑多种因素，包括流体的流量、流速、压力损失、管道材质等。

本文将介绍连接管管径计算的基本公式和方法，希望能够对工程师和技术人员在实际工作中有所帮助。

连接管管径计算的基本公式如下：Q = A V。

其中，Q为流量，A为管道横截面积，V为流速。

根据这个公式，我们可以得到管道的流速公式：V = Q / A。

在实际工程中，流量Q是已知的，需要根据流速V来确定管道的横截面积A，进而确定管道的管径。

在确定管道的管径时，还需要考虑到管道的材质和压力损失。

管道的材质会影响到管道的摩擦阻力，从而影响到管道的压力损失。

根据流体力学的基本原理，管道的压力损失与管道的长度、流速、管径和流体的黏度有关。

在计算管道的管径时，需要综合考虑这些因素，以确保管道系统的正常运行。

除了上述的基本公式外，还有一些常用的管径计算公式，如雷诺数公式、柯西公式等。

这些公式在不同的情况下有不同的适用范围，工程师和技术人员需要根据具体情况选择合适的公式进行计算。

在进行连接管管径计算时，还需要考虑到管道系统的整体布局和设计。

管道系统的布局会影响到管道的流动情况，从而影响到管道的管径选择。

在设计管道系统时，需要充分考虑到管道的支路、弯头、阀门等附件，以确保整个管道系统的流动情况良好。

在实际工程中，连接管管径计算是一个复杂的工作，需要综合考虑多种因素。

工程师和技术人员需要具备扎实的流体力学和管道工程知识，以确保连接管管径计算的准确性和可靠性。

总之，连接管管径计算是管道系统设计和施工中的重要工作之一。

正确地计算连接管的管径，可以确保管道系统的正常运行，提高工作效率，减少能源消耗。

希望本文介绍的连接管管径计算公式和方法能够对工程师和技术人员在实际工作中有所帮助。

给水管径的估算:步骤：1,绘制计算草图。

2：确定节点，并进行编号邙可拉伯数字）。

节点，有流量变化的地方。

以最不利点为起始点。

3：查表确定管段当量总数（当量，计算单位。

以污水池上的普通水龙头的出水量0.2L/S为一个当量）。

并列表。

4：査表确定管径，并根据现场实际情况进行修正。

一、如图，为JL-1计算草图，并进行编号。

查表1确定管段当量总数，然后查表2确定管径，最后根据实际情况进行修正。

JL-1管径计算如下表。

JLT管径计算同上查表1确定管段当量总数，然后查表2确定管径，最后根据实际情况进行修正。

JL-3管径计算如下表。

JL・3管径计算卫生器具的给水当量表1卫生器具排水流量、当量和排水管的管径生活污水排水管允许负荷的当量值总数表4排水管径的计算：步骤：顺序，1、经验法（规范）2、当量法3、公式法。

该顺序不能违背一、经验法：1，最小的管径为DN50 2,当承接洗脸盆、浴盆等清洁的废水时可采用DN40（厂家，没有DN32的排水管）。

3,公共食堂，干管最小的管径DN100,支管最小管径DN75。

4,医院，干管最小管径DN100,支管最小DN75o 5,凡连接大便器（仅一只）管径采用DN100,凡连接大便槽（仅仅一只）采用DN50 6,凡连小便槽，采用DN75。

凡连小便器（三个以上）采用DN75当量法：1,绘制计算草图。

2,确定节点，并对节点进行编号。

3,查表确定管段当量（以0.33L/S为一个计算单位）总数，并列表。

4,查表，然后按经验法修正。

一、如图，为PL-1计算草图，并进行编号。

PL-1PL-灌径计算4层胃上同上PL-3管径计算。
