编号：授课时间：授课班级：工业机器人应用班任课教师：项目名称第五章第二节机器人路径轨迹运行规划学时：2教学目标知识目标1.掌握机器人路径轨迹规划的方法2.掌握离线编程软件的使用方法技能目标1.能正确进行机器人五角星轨迹的规划2.能使用离线编程软件完成五角星的编程情感态度培养学生热爱学习的良好习惯，通过知识的收集和总结，提高学生理解能力，通过实际操作，提高学生的操作技能。
教学内容要让机器人绘制五角星，我们需要告知工业机器人它的作业具体内容。
本次课主要机器人路径轨迹运行规划，用离线编程软件实现五角星的绘制程序编写。
重点1.能正确进行机器人五角星轨迹的规划2.能使用离线编程软件完成五角星的编程难点能使用离线编程软件完成五角星的编程教学策略利用现有ABB工业机器人进行操作，采用现场教学的方式，按照一体化教学的步骤实施教学计划，强调学生的实际操作能力，在做中学，同时充分利用学校现有的教学资源库，最大限度的收集更多更好的网络资源，使课堂教学更生动。
教学资源准备一、明确任务，完成路径规划机器人的基本原理是示教——再现。
示教也成为导引，是由操作者直接或间接的导引机器人，一步一步按实际作业要求告知机器人应该完成的动作和作业的具体内容。
机器人在导引过程中是以程序的形式将其记录下来，并存储在机器人控制装置内。
再现是通过存储内容的回放，使机器人能在一定的精度范围内按照程序所示教的动作和赋予的作业内容。
机器人的运动轨迹是机器人为了完成某一作业任务，工具中心点（TCP）所掠过的路径，它是工业机器人示教的重点。
示教时，我们不可能将运动轨迹上的所有点都示教一遍，一是费时，二是占用大量的存储空间。
实际上，对于有规律的轨迹，原则上我们只需要示教几个程序点。
例如直线运动轨迹示教两个点，直线起始点和结束点，我们学习数学的时候学过“两点确定一条直线”。
圆弧轨迹示教3个程序点，圆弧起始点，圆弧中间点和圆弧结束点。
常见的编程方法有两种，示教编程方法和离线编程方法。

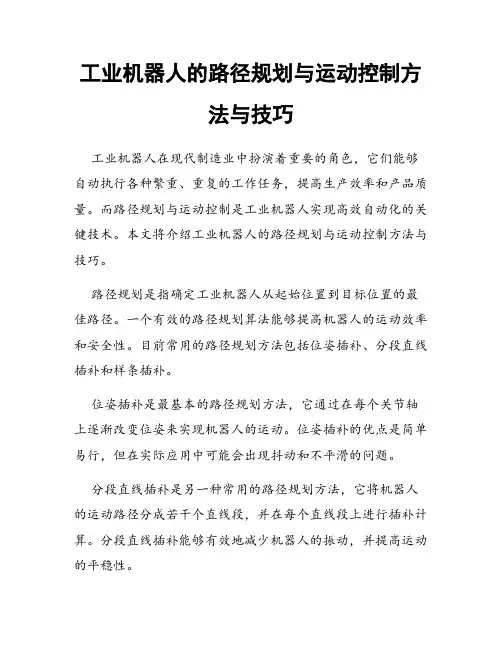

工业机器人的路径规划与运动控制方法与技巧工业机器人在现代制造业中扮演着重要的角色，它们能够自动执行各种繁重、重复的工作任务，提高生产效率和产品质量。
而路径规划与运动控制是工业机器人实现高效自动化的关键技术。
本文将介绍工业机器人的路径规划与运动控制方法与技巧。
路径规划是指确定工业机器人从起始位置到目标位置的最佳路径。
一个有效的路径规划算法能够提高机器人的运动效率和安全性。
目前常用的路径规划方法包括位姿插补、分段直线插补和样条插补。
位姿插补是最基本的路径规划方法，它通过在每个关节轴上逐渐改变位姿来实现机器人的运动。
位姿插补的优点是简单易行，但在实际应用中可能会出现抖动和不平滑的问题。
分段直线插补是另一种常用的路径规划方法，它将机器人的运动路径分成若干个直线段，并在每个直线段上进行插补计算。
分段直线插补能够有效地减少机器人的振动，并提高运动的平稳性。
样条插补是一种更加精细的路径规划方法，它利用数学模型对机器人的运动进行插补计算。
样条插补能够实现连续平滑的运动轨迹，并提高机器人的运动精度。
除了路径规划，工业机器人的运动控制方法也非常重要。
运动控制是指实现机器人按照路径规划结果进行准确控制的技术。
常见的运动控制方法包括开环控制和闭环控制。
开环控制是一种简单直接的控制方法，它根据路径规划结果直接控制机器人的执行器进行运动。
开环控制的优点是响应速度快，但它对于外界干扰和机器人自身参数变化非常敏感，容易出现运动误差。
闭环控制是一种更加精确的控制方法，它通过传感器获取机器人的实际位姿信息，并与路径规划结果进行对比，然后根据误差进行调整。
闭环控制能够提高机器人的运动精度和稳定性。
除了路径规划和运动控制方法，还有一些其他的技巧可以进一步提高工业机器人的运动性能。
例如，合理选择机器人的控制系统和传感器，以确保系统能够快速响应并准确感知环境。
此外，对机器人进行动力学建模和参数标定也非常重要，它们能够提供机器人运动控制所需的准确输入。
工业机器人路径规划与控制系统设计工业机器人是一种广泛应用于制造业中的自动化设备，能够准确、高效地执行各种重复性的操作任务。
在实际应用中，工业机器人的路径规划与控制系统设计是至关重要的一步。
本文将从路径规划和控制系统设计两个方面对工业机器人进行深入探讨。
一、路径规划路径规划是指确定机器人从起始位置到目标位置的最佳路径的过程。
在工业机器人的路径规划中，最常用的方法是基于几何模型的方法和基于规则的方法。
基于几何模型的方法是指根据机器人的运动学模型和环境的几何信息来寻找最佳路径。
这种方法通常包括离散化、逆运动学求解、步进运动和碰撞检测等步骤。
其中，离散化将工作空间分成有限个小块，逆运动学求解求解机器人关节角，步进运动对路径进行逐步优化，碰撞检测避免机器人与障碍物的碰撞。
这种方法的优点是精度高、路径规划效果好，但计算量较大。
基于规则的方法是指利用经验规则和启发式算法来制定路径规划策略。
这种方法通常包括顺序规则、随机规则和遗传算法等。
其中，顺序规则按照特定的优先级顺序选择路径，随机规则根据随机数选择路径，遗传算法通过模拟生物进化的方式搜索最佳路径。
这种方法的优点是计算量小、速度快，但路径规划效果相对较差。
二、控制系统设计控制系统设计是指为工业机器人设计一个合适的控制系统，使其能够按照路径规划的要求精确执行任务。
在工业机器人的控制系统设计中，常见的方法包括关节空间控制、工具空间控制和混合控制。
关节空间控制是指通过控制机器人各个关节的角度来实现运动控制。
这种方法通常包括PID控制、反馈控制和前馈控制等。
其中，PID控制是常用的运动控制方法，通过调整比例、积分和微分参数来实现控制精度和稳定性的平衡。
反馈控制通过测量机器人当前位置和速度进行实时控制，前馈控制通过预测目标位置来提前调整控制信号。
关节空间控制的优点是控制精度高、响应速度快，但需要较为复杂的运动学模型。
工具空间控制是指直接控制机器人末端执行器的位置和姿态来实现运动控制。

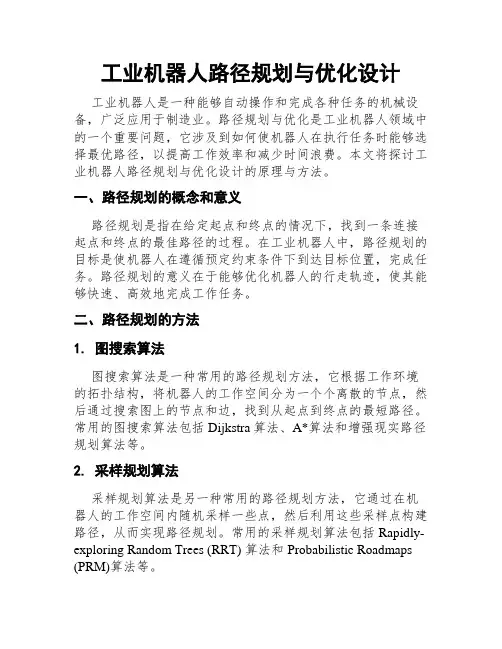

工业机器人路径规划与优化设计工业机器人是一种能够自动操作和完成各种任务的机械设备，广泛应用于制造业。
路径规划与优化是工业机器人领域中的一个重要问题，它涉及到如何使机器人在执行任务时能够选择最优路径，以提高工作效率和减少时间浪费。
本文将探讨工业机器人路径规划与优化设计的原理与方法。
一、路径规划的概念和意义路径规划是指在给定起点和终点的情况下，找到一条连接起点和终点的最佳路径的过程。
在工业机器人中，路径规划的目标是使机器人在遵循预定约束条件下到达目标位置，完成任务。
路径规划的意义在于能够优化机器人的行走轨迹，使其能够快速、高效地完成工作任务。
二、路径规划的方法1. 图搜索算法图搜索算法是一种常用的路径规划方法，它根据工作环境的拓扑结构，将机器人的工作空间分为一个个离散的节点，然后通过搜索图上的节点和边，找到从起点到终点的最短路径。
常用的图搜索算法包括Dijkstra算法、A*算法和增强现实路径规划算法等。
2. 采样规划算法采样规划算法是另一种常用的路径规划方法，它通过在机器人的工作空间内随机采样一些点，然后利用这些采样点构建路径，从而实现路径规划。
常用的采样规划算法包括Rapidly-exploring Random Trees (RRT) 算法和Probabilistic Roadmaps (PRM)算法等。
3. 进化算法进化算法是一类通过模拟生物进化过程来进行路径规划的方法，它利用遗传算法、粒子群优化等方法，通过不断迭代产生新的候选解，并通过评估函数逐渐优化路径，最终找到最佳路径。
进化算法能够在复杂和多约束的环境中找到较好的路径。
三、路径规划的优化设计路径规划的优化设计是指通过改进路径规划的算法和方法，提高机器人路径规划的效果。
具体包括以下几个方面：1. 搜索空间的减少通过对工作环境进行建模和分析，可以剔除一些不必要的搜索空间，从而减少路径规划的时间和计算复杂度。
例如，利用先验知识和规则对环境进行划分，可以在搜索时排除一些不可行的路径。

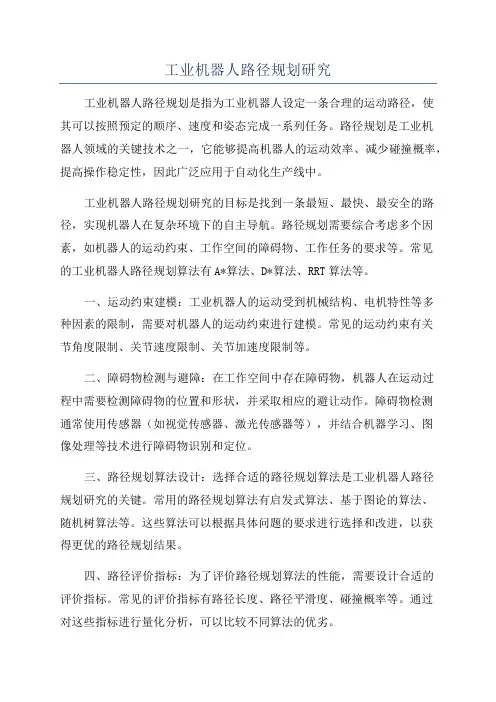

工业机器人路径规划研究工业机器人路径规划是指为工业机器人设定一条合理的运动路径，使其可以按照预定的顺序、速度和姿态完成一系列任务。
路径规划是工业机器人领域的关键技术之一，它能够提高机器人的运动效率、减少碰撞概率，提高操作稳定性，因此广泛应用于自动化生产线中。
工业机器人路径规划研究的目标是找到一条最短、最快、最安全的路径，实现机器人在复杂环境下的自主导航。
路径规划需要综合考虑多个因素，如机器人的运动约束、工作空间的障碍物、工作任务的要求等。
常见的工业机器人路径规划算法有A*算法、D*算法、RRT算法等。
一、运动约束建模：工业机器人的运动受到机械结构、电机特性等多种因素的限制，需要对机器人的运动约束进行建模。
常见的运动约束有关节角度限制、关节速度限制、关节加速度限制等。
二、障碍物检测与避障：在工作空间中存在障碍物，机器人在运动过程中需要检测障碍物的位置和形状，并采取相应的避让动作。
障碍物检测通常使用传感器（如视觉传感器、激光传感器等），并结合机器学习、图像处理等技术进行障碍物识别和定位。
三、路径规划算法设计：选择合适的路径规划算法是工业机器人路径规划研究的关键。
常用的路径规划算法有启发式算法、基于图论的算法、随机树算法等。
这些算法可以根据具体问题的要求进行选择和改进，以获得更优的路径规划结果。
四、路径评价指标：为了评价路径规划算法的性能，需要设计合适的评价指标。
常见的评价指标有路径长度、路径平滑度、碰撞概率等。
通过对这些指标进行量化分析，可以比较不同算法的优劣。
五、实时路径规划：实际工业生产中，机器人通常需要在动态环境下进行任务执行，因此需要实时进行路径规划。
实时路径规划的关键是快速生成合适的路径，并及时对路径进行修正和更新。
实时路径规划需要考虑时间因素，并且需要在保证路径质量的前提下降低计算复杂度。
工业机器人路径规划研究具有重要的理论和实际应用意义。
通过路径规划可以提高工业机器人的自主性和灵活性，实现复杂任务的自动完成，有效提高生产效率和产品质量。
ABB工业机器人编程第五章在ABB工业机器人编程的旅程中，第五章标志着重要的里程碑。
这一章节将深入探讨机器人的运动学和动力学，为后续的编程操作奠定坚实的基础。
机器人运动学是研究机器人末端执行器在不同关节角度下所能够达到的空间位置和姿态的科学。
在ABB机器人中，这些关节角度被称为“关节变量”。
理解这些关节变量如何影响机器人的运动是非常重要的。
我们需要理解机器人坐标系。
一般来说，ABB机器人使用的是六自由度的机械臂，这意味着它有六个关节，每个关节对应一个角度。
这些角度可以由一个六元组（q1, q2, q3, q4, q5, q6）来表示。
然后，我们需要理解位姿（位置和姿态）的概念。
位姿是由三个线性分量（x, y, z）和三个旋转分量（roll, pitch, yaw）组成的。
这些分量描述了末端执行器的位置和朝向。
我们需要理解如何通过运动学方程将关节角度转化为位姿。
这需要使用到一些复杂的数学公式，例如雅可比矩阵。
通过这些公式，我们可以将关节角度映射到位姿，从而精确地控制机器人的运动。
机器人动力学是研究机器人运动过程中力与运动之间关系的科学。
在ABB机器人中，动力学主要的是如何在给定关节角度的情况下，计算出所需的关节扭矩。
我们需要理解牛顿-欧拉方程。
这个方程描述了物体的惯性（质量乘速度的平方）和外部力（例如重力、摩擦力）之间的关系。
通过这个方程，我们可以计算出在给定关节角度下，机器人所需的关节扭矩。
然后，我们需要理解如何通过动力学方程将关节扭矩转化为关节角度。
这需要使用到一些复杂的数学公式，例如动力学方程。
通过这些公式，我们可以将关节扭矩映射到关节角度，从而精确地控制机器人的运动。
在理解了机器人运动学和动力学的基础上，我们可以开始进行编程实践了。
在ABB工业机器人编程中，主要使用的是RobotWare软件。
这个软件提供了一套完整的编程环境，包括建模、仿真、编程、调试等功能。
我们需要使用RobotWare软件进行建模。
工业机器人的定位与路径规划工业机器人是一种在生产线上进行自动化操作的设备，广泛应用于制造业的各个领域。
而机器人的定位与路径规划则是机器人能够准确并高效地执行任务的基础。
本文将探讨工业机器人的定位与路径规划的原理与方法。
一、定位技术在工业机器人中，定位技术主要有以下几种：1. 视觉定位：通过摄像头或激光扫描仪等设备获取工作环境的图像信息，利用计算机视觉算法实现机器人的定位。
常见的方法有特征点匹配、SLAM（同步定位与地图构建）等。
2. 激光测距：利用激光束测量目标物体与机器人之间的距离，通过激光传感器获取位置信息。
这种方法具有精度高、适用范围广等优点。
3. GPS定位：通过卫星定位系统获取机器人的全球位置信息。
然而，在工业场景中，GPS信号受到建筑物和设备的遮挡，精度通常较低，故很少应用于工业机器人的定位。
二、路径规划算法路径规划算法是指机器人在已知环境中，找到一条能够到达目标位置的最短路径的方法。
以下是几种常见的路径规划算法：1. A*算法：A*算法是一种启发式搜索算法，通过评估距离综合代价函数来选择下一步的行动，从而找到最短路径。
2. Dijkstra算法：Dijkstra算法是一种广度优先的搜索算法，它通过计算每个节点到起点的代价来选择下一步的行动，直到找到目标。
3. RRT算法：RRT（快速随机树）算法利用树形结构来表示可行路径，并通过随机采样和扩展的方式逐步构建树，最终找到最优路径。
三、定位与路径规划的结合在实际应用中，定位和路径规划通常需要结合起来，以实现机器人的自主导航。
以下是一种典型的定位与路径规划的结合方法：1. 环境建模：通过传感器获取工作环境的三维点云或二维地图信息，并利用算法对其进行处理和分析，建立准确的环境模型。
2. 定位更新：机器人根据实时获取的传感器数据，通过定位算法估计自身的位置，并将其更新到环境模型中。
3. 路径规划：基于准确的环境模型和定位信息，机器人使用路径规划算法选择一条最短路径，并生成路径点序列。

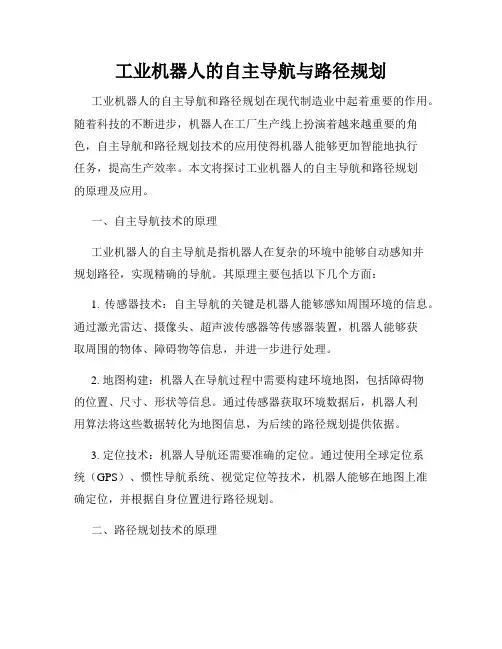

工业机器人的自主导航与路径规划工业机器人的自主导航和路径规划在现代制造业中起着重要的作用。
随着科技的不断进步，机器人在工厂生产线上扮演着越来越重要的角色，自主导航和路径规划技术的应用使得机器人能够更加智能地执行任务，提高生产效率。
本文将探讨工业机器人的自主导航和路径规划的原理及应用。
一、自主导航技术的原理工业机器人的自主导航是指机器人在复杂的环境中能够自动感知并规划路径，实现精确的导航。
其原理主要包括以下几个方面：1. 传感器技术：自主导航的关键是机器人能够感知周围环境的信息。
通过激光雷达、摄像头、超声波传感器等传感器装置，机器人能够获取周围的物体、障碍物等信息，并进一步进行处理。
2. 地图构建：机器人在导航过程中需要构建环境地图，包括障碍物的位置、尺寸、形状等信息。
通过传感器获取环境数据后，机器人利用算法将这些数据转化为地图信息，为后续的路径规划提供依据。
3. 定位技术：机器人导航还需要准确的定位。
通过使用全球定位系统（GPS）、惯性导航系统、视觉定位等技术，机器人能够在地图上准确定位，并根据自身位置进行路径规划。
二、路径规划技术的原理路径规划是工业机器人自主导航中的一个重要环节。
其目的是使机器人能够找到一条最优的路径，避开障碍物并快速到达目的地。
路径规划技术的原理包括以下几个方面：1. 算法选择：路径规划算法根据具体的应用场景来选择。
常用的算法包括A*算法、Dijkstra算法、遗传算法等。
这些算法根据目标函数、约束条件和环境信息等因素进行优化，找到最优路径。
2. 障碍物避免：机器人在路径规划过程中需要避开各种障碍物，包括其他机器人、设备、工件等。
通过传感器获取的环境信息，机器人可以识别并规避这些障碍物，从而确保安全和高效的导航。
3. 实时更新：工厂生产环境常常发生变化，机器人需要能够实时感知并更新路径规划。
当有新的障碍物出现或环境发生变化时，机器人可以根据传感器获取的新数据更新路径规划，以适应新的情况。

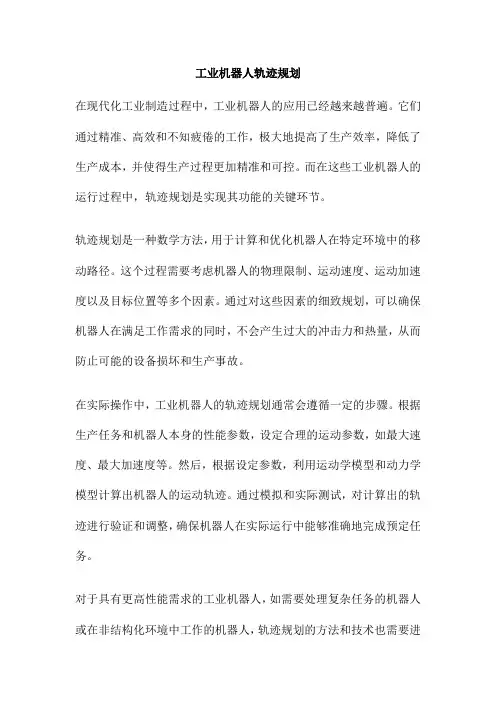

工业机器人轨迹规划在现代化工业制造过程中，工业机器人的应用已经越来越普遍。
它们通过精准、高效和不知疲倦的工作，极大地提高了生产效率，降低了生产成本，并使得生产过程更加精准和可控。
而在这些工业机器人的运行过程中，轨迹规划是实现其功能的关键环节。
轨迹规划是一种数学方法，用于计算和优化机器人在特定环境中的移动路径。
这个过程需要考虑机器人的物理限制、运动速度、运动加速度以及目标位置等多个因素。
通过对这些因素的细致规划，可以确保机器人在满足工作需求的同时，不会产生过大的冲击力和热量，从而防止可能的设备损坏和生产事故。
在实际操作中，工业机器人的轨迹规划通常会遵循一定的步骤。
根据生产任务和机器人本身的性能参数，设定合理的运动参数，如最大速度、最大加速度等。
然后，根据设定参数，利用运动学模型和动力学模型计算出机器人的运动轨迹。
通过模拟和实际测试，对计算出的轨迹进行验证和调整，确保机器人在实际运行中能够准确地完成预定任务。
对于具有更高性能需求的工业机器人，如需要处理复杂任务的机器人或在非结构化环境中工作的机器人，轨迹规划的方法和技术也需要进行相应的升级和改进。
例如，对于这类机器人，可能需要引入更复杂的运动学模型和动力学模型，或者使用和深度学习等方法，对机器人进行更精细的运动控制和优化。
工业机器人的轨迹规划是实现其高效、精准运动的关键技术。
随着工业机器人技术的不断发展，我们有理由相信，更加高效、精准的轨迹规划方法将会被不断开发和应用，为未来的工业制造带来更大的价值。
工业机器人轨迹规划方法综述摘要：本文对工业机器人的轨迹规划方法进行了综合性述评，详细介绍了各种轨迹规划方法的基本原理、优缺点及应用场景。
本文的研究目的是为工业机器人轨迹规划提供全面的理论分析与实践指导，以期提高机器人的运动性能和轨迹精度。
引言：随着工业自动化和智能制造的快速发展，工业机器人在生产制造领域的应用越来越广泛。
而工业机器人的轨迹规划问题，作为提高其运动性能和轨迹精度的重要手段，一直以来备受。
