物探施工常识

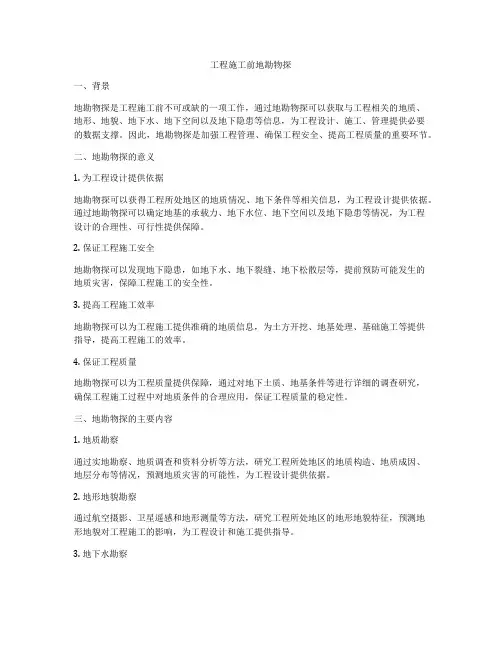

工程施工前地勘物探一、背景地勘物探是工程施工前不可或缺的一项工作，通过地勘物探可以获取与工程相关的地质、地形、地貌、地下水、地下空间以及地下隐患等信息，为工程设计、施工、管理提供必要的数据支撑。

因此，地勘物探是加强工程管理、确保工程安全、提高工程质量的重要环节。

二、地勘物探的意义1. 为工程设计提供依据地勘物探可以获得工程所处地区的地质情况、地下条件等相关信息，为工程设计提供依据。

通过地勘物探可以确定地基的承载力、地下水位、地下空间以及地下隐患等情况，为工程设计的合理性、可行性提供保障。

2. 保证工程施工安全地勘物探可以发现地下隐患，如地下水、地下裂缝、地下松散层等，提前预防可能发生的地质灾害，保障工程施工的安全性。

3. 提高工程施工效率地勘物探可以为工程施工提供准确的地质信息，为土方开挖、地基处理、基础施工等提供指导，提高工程施工的效率。

4. 保证工程质量地勘物探可以为工程质量提供保障，通过对地下土质、地基条件等进行详细的调查研究，确保工程施工过程中对地质条件的合理应用，保证工程质量的稳定性。

三、地勘物探的主要内容1. 地质勘察通过实地勘察、地质调查和资料分析等方法，研究工程所处地区的地质构造、地质成因、地层分布等情况，预测地质灾害的可能性，为工程设计提供依据。

2. 地形地貌勘察通过航空摄影、卫星遥感和地形测量等方法，研究工程所处地区的地形地貌特征，预测地形地貌对工程施工的影响，为工程设计和施工提供指导。

3. 地下水勘察通过地下水位、地下水压、地下水流的监测和分析，研究工程所处地区的地下水情况，预测地下水对工程施工和管理的影响，为工程设计提供保障。

4. 地下空间勘察通过地下探测、地下勘查和地下探测等方法，研究工程所处地区的地下空间结构，预测地下空间对工程施工和管理的影响，为工程设计提供支持。

5. 地下隐患勘察通过地质雷达、地震勘探和地质力学分析等方法，研究工程所处地区的地下隐患，如地下水、地下裂缝、地下松散层等，预测可能发生的地质灾害，为工程设计提供风险评估。

物探测井安全操作规程前言物探测井是一项非常复杂且危险的作业。

在进行物探测井工作之前，必须制定有效的安全操作规程，以确保工作人员的安全和设备的正常运行。

本文将对物探测井的安全操作规程进行详细介绍。

操作人员和培训1.所有参与工作的人员都必须接受足够的培训，并获得适当的证书。

2.任何未经许可的人员不得接触探井设备和材料。

3.在进行工作之前，应该确保所有人员了解操作过程，并遵循标准操作程序。

4.任何所需的更改都必须经过负责人员的批准，且更改内容需要在时间充足的情况下进行。

设备和材料1.所有设备和材料必须经过检查和维护后才能投入使用。

2.需要使用的所有设备和材料必须在物探测井操作之前准备好。

3.设备和材料必须根据使用情况进行定期检查和维护。

地面安全1.所有地面设施必须符合安全标准，并得到相关部门的批准。

2.地面工作区应尽可能远离其他活动区域。

3.所有非必要人员需保持远离现场。

4.保持地面干燥、整洁，防止跌倒和滑倒。

5.是地面人员必须清楚确认能通信的信道，并且清楚确认应急通信方法。

井口安全1.必须遵循进入井口前进行检查后进入井口。

2.在进入井口前，所有人员必须佩戴透气防滑鞋，安全带，必要时，应佩戴安全帽和防护眼镜。

3.所有操作前必须对井口进行检查。

4.禁止在不代替必要作业的情况下进入井道。

5.必须遵循现场的安全标识和操作程序进行井口的开闭工程安全1.施工时必须遵循相关的安全规程和标准操作程序；2.单井施工应设置完整的安全防护设施和地面基础设施；3.桥架安装与拆除应带安全管控计划，并设置防坠落和防滑装置；4.施工设备应符合国内安全标准，并得到专业人员的监督和检查；5.井孔、井壁安全保护设施应根据实际情况设置应急预案1.必须建立应急预案，并得到所有人员的了解和训练；2.应急预案必须包含事故后的应对措施和沟通通信计划；3.事故伤亡时，必须立即通知相关机构并采取措施保障现场；4.事故发生后，必须立即进行初步评估，并采取相应的安全管理措施和应急措施；5.事故调查报告应收集、记录和分析所有相关数据，并详细阐述事故发生的原因和风险因素。

工程施工物探检测一、工程施工物探检测的原理工程施工物探检测是通过利用地球物理学的原理，采用各种物探方法对地下情况进行探测。

物探方法主要包括电法、磁法、雷达、地震等多种方式。

这些方法都是基于地下不同介质对电磁波、声波、磁场等的散射、反射特性而展开的。

1. 电法：电法是一种基于地下电阻率差异来探测地下结构和地质情况的方法。

通过在地面上布设电极，利用电流在地下传播的方式，测定地下不同介质的电阻率，从而识别出地下构造。

2. 磁法：磁法是一种利用地下岩石的磁性差异来进行探测的方法。

通过在地面上布设磁场探头，测定地下不同介质的磁性响应，可以了解地下情况。

3. 雷达：雷达是一种利用电磁波在地下传播的速度和反射特性来进行探测的方法。

通过在地面上布设雷达，发送电磁波，测定地下介质的电磁波传播速度和反射情况，可以揭示地下情况。

4. 地震：地震是一种利用地下介质对地震波传播速度和反射特性进行探测的方法。

通过在地面上布设地震仪器，发送地震波，测定地下介质对地震波的反射和传播情况，可以了解地下结构。

以上介绍了几种常见的物探方法，这些方法在工程施工物探检测中起着至关重要的作用。

通过这些方法，可以对地下情况进行全面、准确地分析，为工程施工提供重要的参考信息。

二、工程施工物探检测的方法工程施工物探检测的方法主要包括前期调查、仪器选择、数据采集、数据解释和报告编制等环节。

下面将分别进行介绍。

1. 前期调查：在进行工程施工物探检测之前，需要对工程区域进行前期调查，了解地质、地形、水文、气象等情况，为后续的检测工作提供必要的信息。

2. 仪器选择：根据工程需求和地质情况，选择合适的物探仪器进行检测。

不同的物探方法需要不同的仪器设备，选择合适的仪器对检测结果的准确性和可靠性至关重要。

3. 数据采集：在实际检测中，需要对地下情况进行数据采集。

通过布设不同的探测仪器，测量地下介质的电阻率、磁性、声波传播速度等参数，获取相关数据。

4. 数据解释：通过对采集到的数据进行综合分析和解释，识别地下结构和地质情况。

地球物理勘探知识点一、地球物理勘探概述。

1. 定义。

- 地球物理勘探简称物探，它是指通过研究和观测各种地球物理场的变化来探测地层岩性、地质构造等地质条件。

这些地球物理场包括重力场、磁场、电场、弹性波场等。

2. 目的。

- 寻找矿产资源，如石油、天然气、金属矿等。

- 查明地下地质构造，为工程建设（如建筑、桥梁、隧道等）提供地质依据。

- 研究地球内部结构，了解地球的演化过程。

3. 方法分类。

- 重力勘探：利用地球重力场的变化来探测地下地质体的分布和密度差异。

- 磁法勘探：通过测量地球磁场的变化来寻找具有磁性差异的地质体，如磁铁矿等磁性矿体。

- 电法勘探：包括电阻率法、充电法等多种方法，依据地下地质体电学性质（如电阻率、极化率等）的差异进行勘探。

- 地震勘探：是最重要的地球物理勘探方法之一，利用人工激发的地震波在地下介质中的传播特性来推断地下地质构造和岩性。

- 放射性勘探：测量地质体的放射性强度，主要用于寻找放射性矿产（如铀矿）和研究地质构造。

二、重力勘探。

1. 重力场基本概念。

- 重力是地球对物体的引力与地球自转产生的离心力的合力。

- 重力加速度g，在地球表面不同位置其值略有不同，主要受地球内部物质分布不均匀的影响。

2. 重力异常。

- 理论上地球表面的重力值可以根据地球的理想模型计算出来，但实际测量的重力值与理论值存在差异，这种差异称为重力异常。

- 正重力异常：当测量点下方存在高密度地质体时，实测重力值大于理论值。

- 负重力异常：如果测量点下方是低密度地质体，实测重力值小于理论值。

3. 重力勘探仪器。

- 重力仪是用于测量重力加速度的仪器。

现代重力仪具有高精度、高灵敏度的特点，能够测量出极其微小的重力变化。

4. 重力勘探的应用。

- 寻找金属矿，如铜、铅、锌等金属矿往往与高密度的岩石有关，会引起正重力异常。

- 研究地质构造，如盆地、山脉等不同地质构造单元具有不同的密度结构，会在重力场上有明显反映。

- 探测地下洞穴，地下洞穴相对于周围岩石密度较低，会产生负重力异常。

物探前对掘进巷道工作面的要求
1、开掘巷道工作面后140米范围内严禁有积水浮煤，物探通知单下发队组后必须把积水浮煤清理干净。

否则，每有一处积水浮煤处罚队组200元。

2、开掘巷道工作面后500米范围材料必须摆放整齐，以利于物探布线。

否则，每影响布线一处处罚队组100元。

3、物探前，巷道迎头必须达到成巷标准要求，严禁有空顶现象。

4、开始物探时，严禁工作面综掘机、皮带等电器设备运行，应停止掘进，队干按排干临时性的任务。

否则，不听从物探人员指挥，对跟班队干处罚100元。

5、施工单位作业人员要注意保护物探布桩、线，严禁拿、碰、踩、压所布线、桩。

否则，造成物探布桩、线及仪器丢失、损坏队组照价赔偿。

6、在物探时，队组队干必须有一人紧盯现场积极配合物探人员物探作业。

否则，队干不亲临现场对队长及分管技术员各处罚50元。

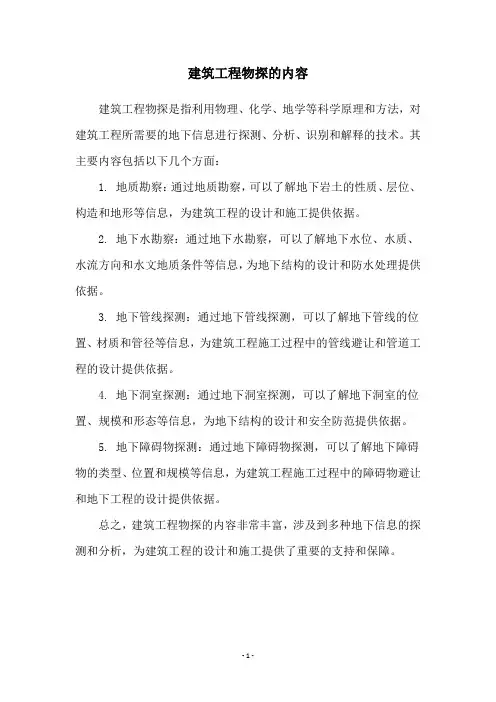

建筑工程物探的内容
建筑工程物探是指利用物理、化学、地学等科学原理和方法，对建筑工程所需要的地下信息进行探测、分析、识别和解释的技术。

其主要内容包括以下几个方面：
1. 地质勘察：通过地质勘察，可以了解地下岩土的性质、层位、构造和地形等信息，为建筑工程的设计和施工提供依据。

2. 地下水勘察：通过地下水勘察，可以了解地下水位、水质、水流方向和水文地质条件等信息，为地下结构的设计和防水处理提供依据。

3. 地下管线探测：通过地下管线探测，可以了解地下管线的位置、材质和管径等信息，为建筑工程施工过程中的管线避让和管道工程的设计提供依据。

4. 地下洞室探测：通过地下洞室探测，可以了解地下洞室的位置、规模和形态等信息，为地下结构的设计和安全防范提供依据。

5. 地下障碍物探测：通过地下障碍物探测，可以了解地下障碍物的类型、位置和规模等信息，为建筑工程施工过程中的障碍物避让和地下工程的设计提供依据。

总之，建筑工程物探的内容非常丰富，涉及到多种地下信息的探测和分析，为建筑工程的设计和施工提供了重要的支持和保障。

- 1 -。

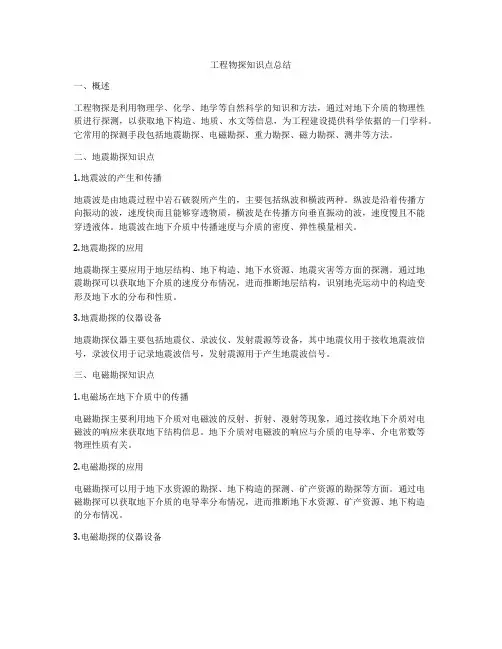

工程物探知识点总结一、概述工程物探是利用物理学、化学、地学等自然科学的知识和方法，通过对地下介质的物理性质进行探测，以获取地下构造、地质、水文等信息，为工程建设提供科学依据的一门学科。

它常用的探测手段包括地震勘探、电磁勘探、重力勘探、磁力勘探、测井等方法。

二、地震勘探知识点1.地震波的产生和传播地震波是由地震过程中岩石破裂所产生的，主要包括纵波和横波两种。

纵波是沿着传播方向振动的波，速度快而且能够穿透物质，横波是在传播方向垂直振动的波，速度慢且不能穿透液体。

地震波在地下介质中传播速度与介质的密度、弹性模量相关。

2.地震勘探的应用地震勘探主要应用于地层结构、地下构造、地下水资源、地震灾害等方面的探测。

通过地震勘探可以获取地下介质的速度分布情况，进而推断地层结构，识别地壳运动中的构造变形及地下水的分布和性质。

3.地震勘探的仪器设备地震勘探仪器主要包括地震仪、录波仪、发射震源等设备，其中地震仪用于接收地震波信号，录波仪用于记录地震波信号，发射震源用于产生地震波信号。

三、电磁勘探知识点1.电磁场在地下介质中的传播电磁勘探主要利用地下介质对电磁波的反射、折射、漫射等现象，通过接收地下介质对电磁波的响应来获取地下结构信息。

地下介质对电磁波的响应与介质的电导率、介电常数等物理性质有关。

2.电磁勘探的应用电磁勘探可以用于地下水资源的勘探、地下构造的探测、矿产资源的勘探等方面。

通过电磁勘探可以获取地下介质的电导率分布情况，进而推断地下水资源、矿产资源、地下构造的分布情况。

3.电磁勘探的仪器设备电磁勘探仪器主要包括电磁传感器、发射器、接收器等设备，其中电磁传感器用于接收地下介质对电磁波的响应，发射器用于产生电磁波信号，接收器用于记录地下介质对电磁波的响应。

四、重力勘探知识点1.重力场在地下介质中的分布地球的重力场在地下介质中呈现出不均匀分布的特点，这种不均匀分布与地下介质的密度变化有关。

通过对地下介质的重力场进行探测可以获取地下介质的密度分布情况，推断地层结构和地下构造。

第二章 必备的物探基础知识地球物理勘探，简称“物探”，是用物理方法来勘探岩土体的构造与工程特性的一门学科。

它是根据岩土层在物理性质上的差异，借助一定的装置和专门的物探仪器测量其物理场的分布状况，通过分析和研究物理场的变化规律，结合有关地质资料推断出地下一定深度范围内地质体的分布规律，为岩土钻掘工作提供重要依据。

物探正日益广泛地应用在各种地质工作中，并占有显著的地位。

但是，决不应把地球物理勘探工作与其它方法完全割裂开来，它必须与地质学、水文地质学、工程地质学、地球化学、钻探、隧道工程、井巷工程等实际密切配合，互相补充，互相验证，只有这样，才能获得更好的地质效果。

超前地质预报的物探理论主要包含在：应用地球物理、勘查地球物理、工程与环境物探等内容中。

根据所研究的天然或人工物理场的不同，地球物理勘探可分为震波场（地震与声波）勘探、电法勘探、磁法勘探、重力勘探、放射性勘探、辐射场勘探等大类；根据需要和可能，其物理场的探测空间又是十分广阔的，包括遥感、航空、地面、地下、海洋物探等。

此外，随着科学技术的发展，许多新理论、新方法正在不断地被引进物探领域，如电磁感应技术、微重力、层析CT 技术等等，为地球物理勘探方法的发展开辟了广阔的前景。

地球物理勘探方法的技术水平以及它在地质工作中应用的地质效果和经济效果，是衡量地质工作现代化水平的重要标志之一。

物探工作有透视性、预知性和效率高、低成本等优点，但也有局限性和条件性，解释结果有时具多解性的缺点。

物探的定量解释理论是建立在一定规则形体物理模型场计算的基础上的，有关地质体的深度、产状以及规模大小等数据的获得是依靠反演法求解的。

因为实际地质情况是相当复杂的，地质体的物理性质和形状是多变的，目前的数学物理水平还不能对任意形状的复杂地质体的物理场进行全面正演计算，以及由于物理场测量总是带有误差，并受干扰影响，因此物探解释的结果只能是概略的。

数字技术的发展为弥补物探解释的上述缺陷创造了条件。
