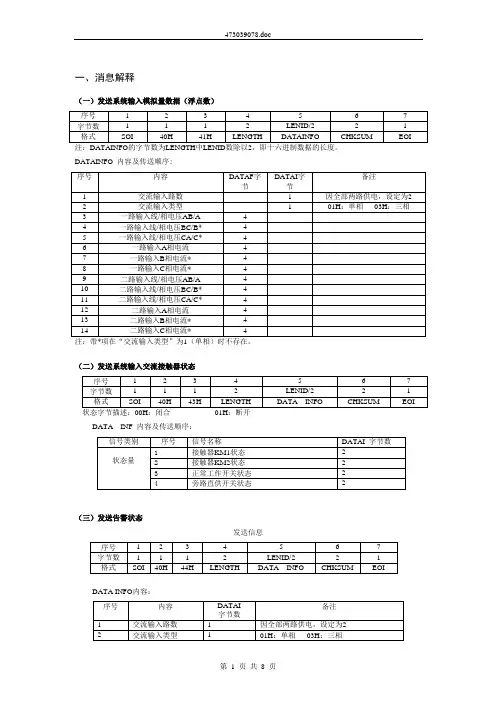

一、消息解释(一)发送系统输入模拟量数据(浮点数)DATAINFO 内容及传送顺序:(二)发送系统输入交流接触器状态DATA INF 内容及传送顺序:(三)发送告警状态发送信息DATA INFO内容:告警量内容:说明:以下顺序为监控单元型号为PSM-C(序号空开检测端口告警名称)1交流输入1停电2交流输入2停电3系统输入停电4防雷器故障[以下随电源屏的实际配置而变化,具体的”告警名称”可从监控单元菜单:”系统管理”-“空开设置”中查询]1XA2-2 输出断2XA2-3 输出断3XA2-4 输出断4XA2-5 输出断5XA2-6 输出断6XA2-7 输出断7XA1-2 输出断8XA1-3 输出断9XA1-4 输出断10XA1-5 输出断11XA1-6 输出断12XA1-7 输出断13XD1-3 输出断14P1-1 输出断15XD1-4 输出断16XD1-5 输出断17XD1-6 输出断18XD1-7 输出断19DJ1-1 1 路输入空开断20DJ1-3 2 路输入空开断21P1-2 输出断22P1-3 输出断23P1-4 输出断24P1-5 输出断25P1-6 输出断26P1-7 输出断27P1-8 输出断28P1-9 输出断29P1-10 输出断30P1-11 输出断31P1-12 输出断32P1-13 输出断33P2-1 输出断34P2-2 输出断35P2-3 输出断36P2-4 输出断37P2-5 输出断38P2-6 输出断39P2-7 输出断40P2-8 输出断41P2-9 输出断42P2-10 输出断43P2-11 输出断44P2-12 输出断45P2-13 输出断46P2-14 输出断47P3-1 输出断48P3-2 输出断49P3-3 输出断50P3-4 输出断51P3-5 输出断52P3-6 输出断53P3-7 输出断54P3-8 输出断55P3-9 输出断56P3-10 输出断57P3-11 输出断58P3-12 输出断59P3-13 输出断说明:以下顺序为监控单元型号为DPSM-C2(序号空开检测端口告警名称)1交流输入1停电2交流输入2停电3系统输入停电4配电监控通讯中断5防雷器故障【以下随电源屏的实际配置而变化,具体的”告警名称”可从监控单元菜单:”系统管理”-“空开设置”中查询]6 XK1A-2 输出断7 XK1A-3 输出断8 XK1A-4 输出断9 XK1A-5 输出断10 XK1A-6 输出断11 XK1A-7 输出断12 XK2A-2 输出断13 XK2A-3 输出断14 XK2A-4 输出断15 XK2A-5 输出断16 XK2A-6 输出断17 XK2A-7 输出断18 XK3-2 输出断19 XK3-3 输出断20 XK3-4 输出断21 XK3-5 输出断22 XK3-6 输出断23 XK3-7 输出断24 DJ1-1 1路输入空开输出断25 DJ1-3 2路输入空开输出断26 XK4-2 输出断27 XK4-3 输出断28 XK4-4 输出断30 XK4-6 输出断31 XK4-7 输出断32 XK5-2 输出断33 XK5-3 输出断34 XK5-4 输出断35 XK5-5 输出断36 XK5-6 输出断37 DJ6-1 一路直供闭合 //闭合告警,断开正常38 DJ6-3 二路直供闭合 ///闭合告警,断开正常39 DJ5-1 不告警40 DJ5-3 辅助电源板故障41 1KJ2-3 输出断42 1KJ2-2 输出断43 1KJ1-7 输出断44 1KJ1-6 输出断45 1KJ1-5 输出断46 1KJ1-4 输出断47 1KJ1-3 输出断48 1KJ1-2 输出断49 1KJ3-5 输出断50 1KJ3-4 输出断51 1KJ3-3 输出断52 1KJ3-2 输出断53 1KJ2-7 输出断54 1KJ2-6 输出断55 1KJ2-5 输出断56 1KJ2-4 输出断57 1KJ4-7 输出断58 1KJ4-6 输出断59 1KJ4-5 输出断60 1KJ4-4 输出断61 1KJ4-3 输出断62 1KJ4-2 输出断64 1KJ3-6 输出断(四)发送系统输出模拟量数据(浮点数)系统输出模拟量DATAINFO字节数计算[以下随电源屏的具体配置而变化,“信号量名称”未添的此数据无意义] 信号量数据:(序号程序内部变量名实际信号名称)1直流转辙机电源电压2直流转辙机电源电流3继电器电码化电源电压4继电器电码化电源电流5闭塞电源1电压6闭塞电源1电流7闭塞电源2电压8闭塞电源2电流9计算机联锁电源电压10计算机联锁电源电流11稳压备用电源电压12稳压备用电源电流13信号点灯电源1电压14信号点灯电源1电流15信号点灯电源2电压16信号点灯电源2电流17信号点灯电源3,4电压18信号点灯电源3,4电流19微机监测及调监分机电压20微机监测及调监分机电流21道岔表示电源电压22道岔表示电源电流2325Hz轨道电源电压2425Hz轨道电源电流2525Hz局部电源电压2625Hz局部电源电流27轨道,局部电源频率28轨道,局部电源相位二、“铁路信号智能电源屏与微机监测设备通讯协议”说明2.1 物理接口2.1.1 通讯接口: RS485 接口。

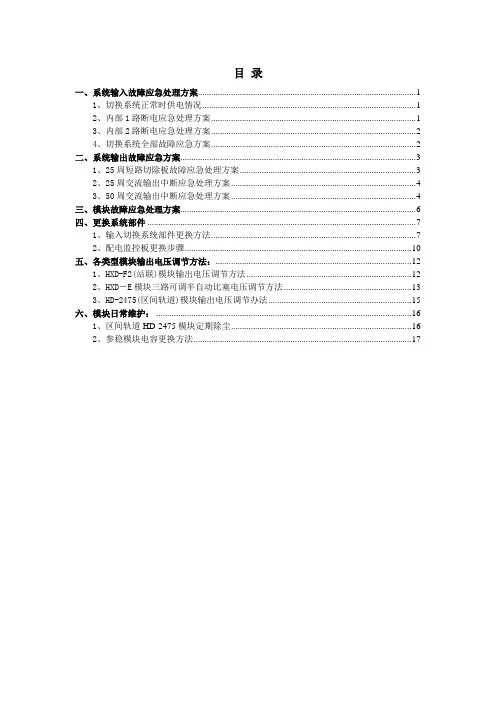

目录一、系统输入故障应急处理方案 (1)1、切换系统正常时供电情况 (1)2、内部1路断电应急处理方案 (1)3、内部2路断电应急处理方案 (2)4、切换系统全部故障应急方案 (2)二、系统输出故障应急方案 (3)1、25周短路切除板故障应急处理方案 (3)2、25周交流输出中断应急处理方案 (4)3、50周交流输出中断应急处理方案 (4)三、模块故障应急处理方案 (6)四、更换系统部件 (7)1、输入切换系统部件更换方法 (7)2、配电监控板更换步骤 (10)五、各类型模块输出电压调节方法: (12)1、HXD-F2(站联)模块输出电压调节方法 (12)2、HXD-E模块三路可调半自动比塞电压调节方法 (13)3、HD-2475(区间轨道)模块输出电压调节办法 (15)六、模块日常维护: (16)1、区间轨道HD-2475模块定期除尘 (16)2、参稳模块电容更换方法 (17)一、系统输入故障应急处理方案:1、切换系统正常时供电情况2、内部1路断电时,应急方案如下图所示。
操作步骤:断掉两路外电网,将内部1路并接到内部2路。
3、内部2路断电时,应急方案如下图所示。
操作步骤:断掉两路外电网,将内部2路并接到内部1路。
4、切换系统全部故障应急方案。
故障现象是所有模块断电。
操作步骤:断掉两路外电网,将外部1、2路直接接到内部1、2路。
二、系统输出故障应急方案:1、25周短路切除板故障时,会有部分25Hz轨道电源断电,此时可以拔掉短路切除板5J7。
位置如下图所示。
2、25Hz轨道输出中断时,如下图所示。
如果轨道电源1输出中断,可以在万可端子上短接轨道电源1和轨道电源2。
3、50Hz交流输出中断应急处理方案1)50Hz交流输出中断应急处理方案1:可以将负载线接到空闲的220V/50Hz位置上,如下图所示,如果道岔表示中断,可以将道岔表示负载线接到CTC电源上。
2) 50Hz交流输出中断应急处理方案2:也可将中断的负载线移接到不稳压备用位置上。

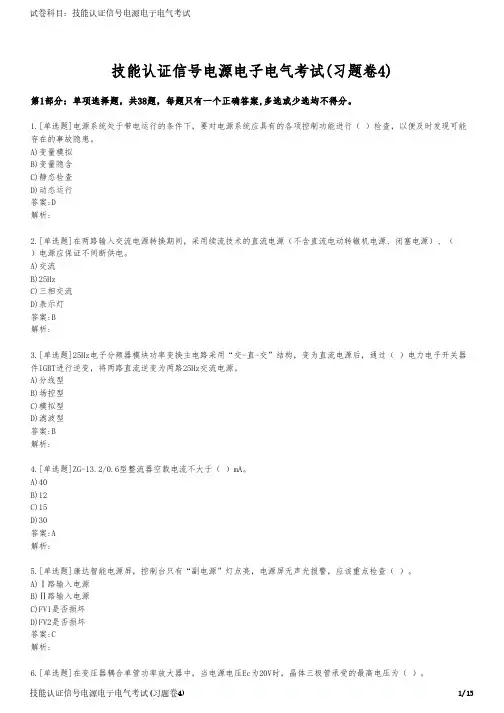

技能认证信号电源电子电气考试(习题卷4)第1部分:单项选择题,共38题,每题只有一个正确答案,多选或少选均不得分。
1.[单选题]电源系统处于带电运行的条件下,要对电源系统应具有的各项控制功能进行( )检查,以便及时发现可能存在的事故隐患。
A)变量模拟B)变量隐含C)静态检查D)动态运行答案:D解析:2.[单选题]在两路输入交流电源转换期间,采用续流技术的直流电源(不含直流电动转辙机电源、闭塞电源)、()电源应保证不间断供电。
A)交流B)25HzC)三相交流D)表示灯答案:B解析:3.[单选题]25Hz电子分频器模块功率变换主电路采用“交-直-交”结构,变为直流电源后,通过( )电力电子开关器件IGBT进行逆变,将两路直流逆变为两路25Hz交流电源。
A)分线型B)场控型C)模拟型D)滤波型答案:B解析:4.[单选题]ZG-13.2/0.6型整流器空载电流不大于( )mA。
A)40B)12C)15D)30答案:A解析:5.[单选题]康达智能电源屏,控制台只有“副电源”灯点亮,电源屏无声光报警,应该重点检查( )。
A)Ⅰ路输入电源B)Ⅱ路输入电源C)FV1是否损坏D)FV2是否损坏答案:CA)输出电压的β倍B)等于电源电压C)40VD)60V答案:C解析:7.[单选题]康达智能电源屏PDZ稳压整流屏,KA5是监督( )电源B相是否有断相。
A)Ⅰ路B)Ⅱ路C)两路D)输出答案:B解析:8.[单选题]智能电源屏一旦发生故障时,不要慌乱,不要抱着碰运气的侥幸心里去处理故障,因为这样会很容易把事故的( )轻易地破坏掉,从而为以后准确地判断故障原因造成不必要的困难。
A)现场信息B)模拟网络C)失真谐波D)方波相位答案:A解析:9.[单选题]PKX1系列智能电源屏进行模块故障报警试验时,只需断开( ),待监控单元报警后再闭合即可。
A)模块输入开关B)模块输出开关C)Ⅰ路电源开关D)Ⅱ路电源开关答案:A解析:10.[单选题]电气化区段的轨道电路,当不平衡牵引电流在规定值以下时,应保证( )状态时轨道继电器可靠落下。

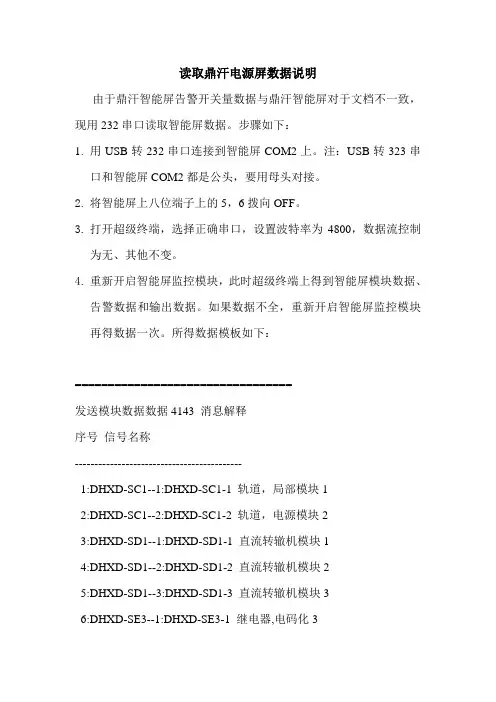

读取鼎汗电源屏数据说明由于鼎汗智能屏告警开关量数据与鼎汗智能屏对于文档不一致,现用232串口读取智能屏数据。
步骤如下:1.用USB转232串口连接到智能屏COM2上。
注:USB转323串口和智能屏COM2都是公头,要用母头对接。
2.将智能屏上八位端子上的5,6拨向OFF。
3.打开超级终端,选择正确串口,设置波特率为4800,数据流控制为无、其他不变。
4.重新开启智能屏监控模块,此时超级终端上得到智能屏模块数据、告警数据和输出数据。
如果数据不全,重新开启智能屏监控模块再得数据一次。
所得数据模板如下:=================================发送模块数据数据4143 消息解释序号信号名称-------------------------------------------1:DHXD-SC1--1:DHXD-SC1-1 轨道,局部模块12:DHXD-SC1--2:DHXD-SC1-2 轨道,电源模块23:DHXD-SD1--1:DHXD-SD1-1 直流转辙机模块14:DHXD-SD1--2:DHXD-SD1-2 直流转辙机模块25:DHXD-SD1--3:DHXD-SD1-3 直流转辙机模块36:DHXD-SE3--1:DHXD-SE3-1 继电器,电码化37:DHXD-SE4--1:DHXD-SE4-1 继电器,电码化18:DHXD-SE4--2:DHXD-SE4-2 继电器,电码化29:DHXD-SH1--1:DHXD-SH1-1 信号点灯1模块10:DHXD-SH1--2:DHXD-SH111:DHXD-SH1--3:DHXD-SH1-3 备用模块112:DHXD-SH1--4:DHXD-SH1-4 微机监测,TDCS13:DHXD-SH1--5:DHXD-SH1-5 稳压备用模块14:DHXD-SH1--6:DHXD-SH1-6 备用模块215:DHXD-SW1--1:DHXD-SW1-1 计算机联锁模块1 16:DHXD-SW1--2:DHXD-SW1-2 计算机联锁模块2=========================================== 北京鼎汉技术有限公司电源屏微机检测消息解释=========================================== 发送告警状态4044消息解释序号告警名称-------------------------------------------1:系统输入1停电2:系统输入2停电3:系统输入停电4:配电监控板通讯中?5:防雷空开断6:局部电源2输出断7:局部电源1输出断8:轨道电源2输出断9:轨道电源1输出断10:稳压备用电源断11:不稳压备用断12:站间联系电源输出断13:闭塞电源输出断14:电码化电源2输出断15:电码化电源1输出断16:继电器电源输出断17:直流转辙机电源断18:1路输入空开跳19:2路输入空开跳20:道岔表示电源输出断21:TDCS电源输出断22:微机监测电源输出断23:信号点灯电源2输出断24:信号点灯电源1输出断25:计算机联锁电源断26:系统输入一路相位错27:系统输入二路相位错28:24V辅助电源故障29:短路切除板故障30:熷?ɡp€31:熷?ɡp€32:切换电源板?33:熷?ɡp€34:系统输入1A缺相35:系统输入1B缺相36:系统输入1C缺相37:系统输入2A缺相38:系统输入2B缺相39:系统输入2C缺相-------------------------------------------================================= 发送系统输出模拟量数据4241消息解释序号信号名称-------------------------------------------1:直流转辙机电源电压2:直流转辙机电源电流3:继电器,电码化电源电压4:继电器,电码化电源电流5:闭塞电源电压6:闭塞电源电流7:站间联系电源电压8:站间联系电源电流9:信号点灯电源1电压10:信号点灯电源1电流11:信号点灯电源2电压12:信号点灯电源2电流13:稳压备用电源电压14:稳压备用电源电流15:微机监测,TDCS电源电压16:微机监测,TDCS电源电流17:计算机联锁电源电压18:计算机联锁电源电流19:轨道电源1-2电压20:轨道电源1-2电流21:局部电源1-2电压22:局部电源1-2电流23:轨道,局部1-2轨道电源频率24:轨道,局部1-2局部超前轨道相位-------------------------------------------。
+ $ ঠӇύ ) +Ǡ6Ýܾ ๛ ˤ + $ ঠӇ " 2 $ ළ" %ĎNδķ2ܾ ǎ ȏ %Vǎ( +Ҙ´ 82 2ிt ঠ ""( *ᇇ 8 ঠ " ( ˷Ӈ Z Ӈ -Ӈ Ꮊ Ӈ Ӈķ ˷Ӈc ( ń (خ ฬ ၠ 8 3=*:- <( Ƒၠ 8 3=*'4 ঠӇ v/ ޖ Ҕ ࢨ- ቱූ ŝඪ $ ঠӇ3=* $ ঠӇ( ύ3= $ ঠӇ ࢨ ঠӇ 3=* 3= "" ސ d+e (d<e γ "˷. + - + ύ (Hͪ- " 8 ˫<m+ 8 + 8- ˫ 8 ސ " - -Nj 8 ˫Ҕந " 8 8 ළ- - ސ "ၠූ-m+ + G8 - ˫ dž Ҕந-ቱූ ύ ޮ ǔ (I.()ŝ1"ঠ " ͩ$ (( + $ ç( +c ( "ᇗˣ $ ސ " cJቱ ᇗ ቱ ." ( "ᇗˣ <ᇗ . ᇗˣ &ś<'ś . ᇗ ૐ༫ ˫ ඪ$ Å ( " Å Å -Nj ÅΡˍ- p ˹" < ऋӇ " < Ɲc 5 ඪ ঠӇI GݗƝ< p Å "" ύ $ ঠӇ . ͪ ) <1"( +.$ ސ "6Ý3= $ ঠӇǟ d<e ސ " 8 ඥƑ . ළ,+ ,,+"Nj ঠӇ ސÅP " ( + ސÅP "-NjÅP ( + Ǟऋ .0 .0 WȒ Ҕநd<e ސ ǎ ᇗˣ " ސ " ސ + ćඥ + ඥ ฬ ˣ "˷. #Ρ " ćඥ "Nj ސ ˹ˣ "˷. 8 -Ӈ "v/ᇍ v/ᄇNj . ǎǞऋ v/ܖ -Ӈҵ Hͪ ĵ ސ "d<e ސ "( +ύ8 4) ( ",+ᇗˣ + 4) ( ",,+ᇗˣ + + Ǟऋ .0 <.0 ּ - "Ǟऋ ސÅP. -NjÅP Ǟऋ ළ + Ƒ + ˷.( +ҵ"Ǟऋ ސÅP. 8d<e ސÅP "ύ" ސÅP. ǒ(( ᇏW ঠ < Ǟऋ ސÅP ඪ -NjǞऋ ސÅP ÅP - ސWȒ Ǟऋ -Nj +ǒ P $ ސÅP Ǟऋ _ǟ ސnjᇕ < ސᎵW ͩ$ m + G + G G )G ) G ̤ ந ܝ ސ - ˫ -$ ළ ַ- ç _ ǟ ළ,+ ,,+ _ ǟ ̤ _ɢ-" ސnjᇕ ސnjᇕ _ɢ- njᇕ 8 + ළ _.࡙ -Nj ސᎵW ơ + ၠූ 6ၒ G ( "˷.( +8 8 + ࡙ -Nj ސᎵW ơ࡙ + ළ ( "˷.( +8_ǟ ǎ0 Ҕ ç ළ _ Wڣ̕ ސnjᇕ ǎ0 $ - njᇕ - WȒ3 # ސᎵW ǎ0 µ$ b· ސnjᇕ - 3 ළ _ ࡙ 8 _ Nj_ Ş ސnjᇕ " ސᎵW ̤ ÃᎵW _ Ǟऋ ˷. Ȓ %Wǟ JܖÅP +-ሓ ¹ᇏW ঠ < ސÅP t)) 8 ᇏW ঠ ;6 ;6 üü ঠᇗˣ + ළ ᇗˣ ঠ ;6 üü ঠᇗ Ǟऋ ސÅP - ܖ ঠ ;6 üüĠ ༐Č - ঠ ȒĠ ༐ČǞऋ ސÅP -3 -3 üü ঠ ᇏW ঠ - ऋ ঠ ฬ - üü _ǟ + ළˣ - üü _ - -%ቱ Åᆼ ǎ + ළ _ ç ;6 üüǞऋ ᎵW Ǟऋ ඥ Ǟऋ ČƖฬ +ǒ ;6 üüǞऋ Č (Ǟऋ W 8$̒ ऋ2_ W γ ҔநȊ_" ;6 üü ç - "ᇗˣ ַ ç ƝČ Ŝύ Ƒ" 8. Ȓύ 8 Ƒ ඥ˷. İ 4) <4) ඪ ඪ ˫ -Nj ǒ Ҕநǒ ၣ $ (࡙ 8 < 88 Ġ - ˫ İ 4) <4) ඪ ඪ ˫ -Nj ǒ Ҕநǒ ၣ $ ( 8Ġ m+ 8 + 8- ˫ඪ ˫ Ȓ࡛Ꮦ ΰ Ȓ࡛Ꮦ- "ǒ ÅP º Ȓ4) 4) "(-NjǞऋ 8 ࡙ Ġ 4) 4) "(-Nj 8 8 8Ġ8Ġ 4) 4) "(m+ 88 4) 4) "( + 88" ސ 8. ύcቱ ᇗ8 ܖ ᇗˣ %˷.( + "NjǞऋ ) ඥ (˷.( + " ᇗˣİ -̤ ᆼ$ 8 $3 $3 ᆼ$ -Nj'/ - - Ǝ 9 Ȓ _ ᇗ ঠ"Njᇗ ቱ ˹"Nj॒_İ ̤ᇗ G Ѥ8 Ƒ 6( ᇗ 9'& ঠ< ऋ 9'& ) ঠ ฬ ऋᇗ ˤ ऋ 6' ऋᆼLj 6( " ฬ 6( " 6( " 6( " ฬ 6( ฬ ǟ d1 e L4 ऋ ฬ ऋᇗ ቱඥ ǎv/ᇍ 9'&" ᇗ 9'& ऋᆼLj ঠᇗ . -NjÝऋޮ- ฬ " "Njᇗ \ ॒_ + v/- Njऋ P-Nj Ѥᇗǎv/ ᇍ 9'& ) ฬ ঠ "Nj ᇗ ᆼ$ ΰP + ฬ "ᇗ \ ॒_ + Njऋ P -Nj Ѥᇗऋ cቱ8 Ƒ 6+ ᇗ 9$& ঠ ǟ d e d e L4 ᇗ ǎǟ d e ǒ(( G Ȓ ǎd e 9 (( 9 ( ( ந %W ސ% ޮ %W ( Ȓ 6' (ǞऋᆼLj Ʋ çȒ ˤ Ǟऋி_ 6+ 6' 6' 6+ (Ǟऋி_ 6' 6' (ǞऋᆼLj _ ऋ< ַ çȒ ி_Ȓ Ƒ6) ( ඪ Ʋி_Ȓ Ʋ Ȓ ி_ ঠࣣ ி_ < _ "˷ +"॒_ + c Ѥᇗ J Ǟऋ ঠ. "Nj ඪ _ - ˹"॒_ + -%ᇗ ѤᇗǞऋ cቱ( +]Džሓ ঠ cቱ 6& d e L4 ǒ(( G Ȓ ( ˷.Džሓ<Ҿ. ȑ . ந . ސ% +] ᇗ +] 9$&Džሓ< 9$&Ҿ. ঠ Ҿ.ᄇ̵Džሓ e ȉ +]Ǟऋி_ + +]Ǟऋ ঠ Gி_˹ # +] ঠ G ி_ ළ"Nj _ ᇗˣ̤ +] ᇗ Džሓ ঠ 9DF "Nj + + ˹" ᇗ ॒_ + -̤Džሓ ঠᇗ Ѥ Ҿ. ঠ 9DF " ᇗ ॒_ + -̤Ҿ. ঠᇗ Ѥ + Ȓ +Džሓ ঠ + ) ঠ ርˑ؉ ̤J҅Džሓ ঠ ࡙ ᇗ+]Džሓ<Ҿ cቱń -) 8ऋ 6' ऋᆼLj ঠ 6( 6( " ঠ [%W ঠ 6( 6( " ঠ 6( [%W ঠ+]Ǟऋி_ ++]Džሓ<Ҿ. 6& 6& ǎDžሓ ঠ 9$& Ҿ. ঠ 9$& Ҿ.ᄇ̵DžሓᆼLj ঠ 6' 6'"" ᇗˣ <ᇗ . ඪ JƑ śᇗˣ < śᇗᇗˣ"ᇗˣś ܽ ऋ̒ ऋ̒ 8ᇗˣś "&ś ȉූ "ᇗˣ + ) Ǟऋ )̵ &ś ÅΡˍƑ Ɲ Ƒ )9 <)9 (&ś 4) <4) (&ś ᇗˣ ˫ 'ś ǟ ˤ ĵ P Jȉූ Ǟऋ ) )̵ 'ś ࡙ Ȓ "༆ G "༆ ੑ ᇗ śᇗ ś ܽ ऋ̒ Jȉූ _ ) "ᇗ İ )̵ Ƒ < (ᇗ ˫ 9 ( ᇗ J࡙ Ȓ "༆ Ǣ "༆ ੑᇗˣśÅ ""˷. Å Å ቱ Å< ÅΡˍ '360 & . ඪ Å<ቱ Å( ֽӀ Å Å<ቱ Å-Nj56 ÅΡˍ- ÅΡˍ ቱ Å< ঠ &83 - # Å ޖ ̤ ÅΡˍÅΡˍ !$ !$ÅΡˍJ Ҕ "ၠූ - ͩ$ ॒ Ӈ҈ Ҕ ͩ$ ҈ "ၠූͩ$ Å -NjƖ <Ɩ - ቱ Å< - ޖǞސ ᆾ J ޖ ݗ3 #Ҕ - ޖ "Nj"Čᇗ - Č ᇗ "Č - " "Č - - Č ᇗ "Č - +ᇗˣ ঠĠ "Č (ˤ˩ ( Č ( ČÅΡˍቱ Åቱ Å " ቱ Ġ - ç ҈ ᇗˣ ᇗ ቱ ޖǟ G ݗƝ - ķͩ$ ቱ Å <ቱ Åᆼޖǟ ͩ$ ቱ Åǟ / / ˫/ / ᇗˣ ऋ _ɢ ˫/ +ᇗˣİ +ᇗ + &ś <'ś İ cǞऋ ĠݗƝͩ$ " ந " Ǣ 5 #" - G Ɲ - Ɲ"Č- ͩ$ ቱ Å< Å ̤ ÅΡˍ 3 c ç̤ "ᇗˣ + / " ˫/-Nj56 - " ÅΡˍ/< ˫/ )/ "ᇗˣ _ ç< ç 8 Ƒ "ᇗˣ _"Njቱ ސÅP Ƒ Ǟऋ _ǟ ͩ$ -Nj- - + ළ ǟ ޖ ˹ -Njቱ Åᆼ $- _ " + ˷.ᆼ ˹"-3 ᆼ̤ቱ Å -3 ቱ Å - 8 "ᇗˣ ऋ"Nj ऋǒ 7$ ǟ -% ऋǟ $3 ऋǟ -" Ƒ ቱ Åᆼ $- _ _ǟ "-3 -%ቱ Å -3 ቱ Å -Ǟऋ ސÅP -ቱ Å +Array ऋǟ +˫/ "ᇗˣİ Ġ Ǟऋ Ġ < +ᇗ ॒_ + Ġ "ᇗˣİ 8İ c 8m +- İ & 'ś İ & 'ś Ǟऋ Ġ ķ -Nj ᇏW Č -ˣቱ Åᆼ +ᇗ ঠ Ɲ -Njİ ç Ҕந İ ç 8 Ƒ $3 İ ç $3 İ ç Ƒ $3 İ ç $3 İ ç Ƒ $3 İ ç $3 İ ç İ ç ç ç " %ቱ Åᆼ -Nj-3 -ˣቱ Å ᇗ ॒_ + - Ҕ ç 8 c -Nj&- GݗƝÅ -Nj ˷ &! ҔநÅ -Nj ˷. &83 Ҕந ń ঠ ˷ Å&83 ͩ$ Å&83 -Nj ˫ Z ń c"Ƒ ȉූÅ&83 ͩ$ / ǟ ঠ ᇗ _ ऋɢ ˫/ ç ঠ ȒĠ ݖ Ȓ Å&83 ç ޖ-Nj56 " ÅΡˍ Ɩç ޖ" ቱ ᆼ$ Ҕநǒฬ "˷ ܖ ᆼ$ I.-Nj ޖඥǒ Ɩฬ Ʋ # +Ҕ ( ฬฬ ÅΡˍ-Njᆾ ç c ÅΡˍ ݗ ޖ Ҕந çঠӇ ύ ) ঠӇ ܾ < Ŝ) Ҙ´ 3 ၖ - ࣡-<Ǟऋ) +ɢ )。

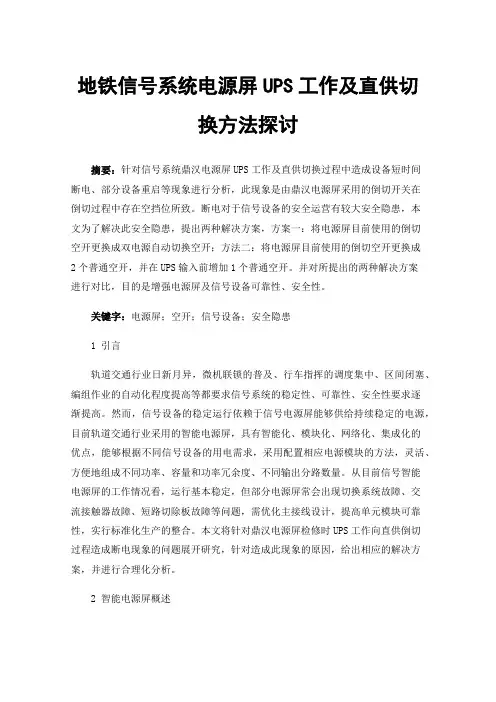

地铁信号系统电源屏UPS工作及直供切换方法探讨摘要:针对信号系统鼎汉电源屏UPS工作及直供切换过程中造成设备短时间断电、部分设备重启等现象进行分析,此现象是由鼎汉电源屏采用的倒切开关在倒切过程中存在空挡位所致。
断电对于信号设备的安全运营有较大安全隐患,本文为了解决此安全隐患,提出两种解决方案,方案一:将电源屏目前使用的倒切空开更换成双电源自动切换空开;方法二:将电源屏目前使用的倒切空开更换成2个普通空开,并在UPS输入前增加1个普通空开。
并对所提出的两种解决方案进行对比,目的是增强电源屏及信号设备可靠性、安全性。
关键字:电源屏;空开;信号设备;安全隐患1 引言轨道交通行业日新月异,微机联锁的普及、行车指挥的调度集中、区间闭塞、编组作业的自动化程度提高等都要求信号系统的稳定性、可靠性、安全性要求逐渐提高。
然而,信号设备的稳定运行依赖于信号电源屏能够供给持续稳定的电源,目前轨道交通行业采用的智能电源屏,具有智能化、模块化、网络化、集成化的优点,能够根据不同信号设备的用电需求,采用配置相应电源模块的方法,灵活、方便地组成不同功率、容量和功率冗余度、不同输出分路数量。
从目前信号智能电源屏的工作情况看,运行基本稳定,但部分电源屏常会出现切换系统故障、交流接触器故障、短路切除板故障等问题,需优化主接线设计,提高单元模块可靠性,实行标准化生产的整合。
本文将针对鼎汉电源屏检修时UPS工作向直供倒切过程造成断电现象的问题展开研究,针对造成此现象的原因,给出相应的解决方案,并进行合理化分析。
2 智能电源屏概述智能信号电源屏是指采用电力电子技术,具有实时监测、报警、记录和故障定位功能的供电设备,给铁路信号负载提供稳定干净的电源。
从功能上划分,它主要可以分为配电、模块、防雷及监控四部分。
其中配电部分包括输入配电和输出配电两个部分组成,主要完成电能的输送;模块部分主要有交流模块、直流模块、25Hz模块等模块,体现出智能电源屏集成化的优点;防雷部分主要在智能电源屏输入输出都采用较为完善的C、D两级防雷系统,避免雷电对电源屏造成损害;监控部分采用了三级集散式监控体系,各级监控自成体系,下级监控保证在上级监控故障或不存在时能独立工作,产生告警信息。
DHTDW型智能高频开关交直流电源系统技术手册北京鼎汉通技术有限公司DHTDW型直流屏技术手册DHTDW型智能高频开关直流电源系统是北京鼎汉通技术有限公司与战略合作伙伴艾默生网络能源公司集多年开发经验和设备网上运行经验,针对行业用户对直流电源系统高可靠性和高性能要求而设计的新一代电源产品。
其由交流输入配电部分、整流部分、直流输出部分、监控部分等组成。
主要应用在发电厂、水电站以及各类变电站、开闭所和用户变中。
该系统为断路器分、合闸及二次回路中的仪器、仪表、继电保护和事故照明提供直流电源。
其主要特点如下:●采用开关电源特有的模块化设计,冗余热备份。
●超宽的电压输入范围,电网适用性强,可用于环境相对恶劣的场所。
●充电模块可带电插拔,在线维护,方便快捷。
●充电模块采用国际最新软开关技术,转换效率高,电磁干扰小。
●硬件低差自主均流技术,模块间输出电流不平衡度典型值 3%。
●充电模块通过CE安规和电磁兼容认证,可靠、安全。
●开放式接口设计,具有强大的通讯功能,很方便实现与变电站RTU装置或电厂计算机监控系统DCS相连。
●蓄电池自动管理及保护,实时自动监测蓄电池工作状态及各项参数。
在长期的应用实践中,我司的DHTDW型智能高频开关直流电源系统产品逐渐形成了特有的技术风格,自然冷却、智能温控型风冷、电磁兼容、电子型自动切换、自动校准式绝缘监测、完善的防雷装备等特点自成一格。
这些风格源自应用,辅以理论的支撑,为我们的用户带来了良好的效益。
2.1 系统原理DHTDW型智能高频开关直流电源系统由交流输入配电部分、整流部分、降压部分、直流输出馈电部分、监控部分以及绝缘监测部分组成。
在系统各组成部分中,交流输入配电部分主要由交流配电单元组成;整流部分由充电模块和隔离二极管组成;直流输出馈电部分由降压硅链、绝缘监测、合闸分路和控制分路组成,监控部分由监控模块和配电监控组成。
原理图如图1所示。
图1 DHTDW 型智能高频开关直流电源系统原理框图系统交流输入正常时,两路交流输入经交流切换控制电路选择其中一路输入,并通过交流配电单元给各个充电模块供电。
信号电源电子电气考试(试卷编号111)1.[单选题]PTG-I1800/25型轨道电源屏,当( )断路,输出过载或谐振电容损坏时均会造成分频器无输出或工作不正常,此时应停机检查。
A)电阻B)电容C)二极管D)断路器答案:C解析:2.[单选题]PSZ-I-15A型多功能电源屏,在稳压电路中,直流转辙机、继电器电源采用( )方式。
A)N+1B)2+1C)3+1D)1+1答案:D解析:3.[单选题]PKX1系列智能电源屏,Ⅱ路电源手动转换至Ⅰ路电源使用时,只需在1屏先向下断开(),再向上闭合即可。
A)QF1B)QF2C)QF3D)QF4答案:B解析:4.[单选题]双稳态触发器的返还系数一般要求大于( ),此值越大,设备的抗干扰能力越强。
A)0.75B)0.85C)0.95D)0.96答案:B解析:5.[单选题]大站电源屏,在使用中外电网发生断相时,有( )报警。
A)声B)光6.[单选题]若输入控制及交流接触器KM1、KM2同时发生故障时,断开隔离开关( ),闭合断路器1QF3,即可实现输入电源的直供。
A)1QS1B)1QS2C)1QS3D)1QS4答案:C解析:7.[单选题]在输入电源超出电源屏正常工作范围时,( )对两路输入电源及主备模块间进行转换,防止稳压器及配电模块损坏。
A)严禁B)可以C)立即D)周期答案:A解析:8.[单选题]鼎汉电源屏有两路独立的交流电源供电,并应满足( )负荷供电的可靠性要求。
A)二级B)一级C)四级D)三级答案:B解析:9.[单选题]HF4-25型防护盒相角能调整( )度。
A)?0B)?0C)?0D)?0答案:D解析:10.[单选题]用万用表Ω档测量电阻之前,应将两个表笔短接,同时调节"Ω(电气)调零旋钮",使指针刚好指在Ω刻度线( )的零位。
A)左边11.[单选题]如果用万用表电压档大量程去测量小电压,那么( )。
A)无法读数B)读数更准确C)读数准确D)有烧表危险答案:A解析:12.[单选题]康达智能电源屏采用两路交流电源输入的( )型供电控制电路,正常情况下,两路电源同时供电。
系统设计方案及说明一、设计指导思想及意图北京鼎汉技术有限公司(原北方华为)依托艾默生网络能源有限公司(原华为电气)在电力电子技术、智能监控技术上的强大技术优势,成功研制的PZ系列铁路信号智能电源系统于2001年6月通过铁道部部级鉴定,目前已在全路各大铁路局、城市轨道交通等领域得到广泛应用,累计销售1200余套,其中城市轨道交通项目累计销售190余套,产品的技术先进性、质量稳定性得到全路的普遍认可。
在城市轨道交通项目中,相继为上海地铁五号线、一号线、二号线、八号线及七号线停产场项目;为广州地铁一、二、三、四、五号线项目;北京地铁四、十号线;南京地铁一号线;深圳地铁项目等提供信号电源供应,相继配合的信号主设备供应商包括:阿尔卡特、西门子、USS、阿尔斯通等。
本次投标的综合智能电源屏是具有智能监控、高可靠、高安全、高效率、少维修、操作方便的铁路信号电源设备,主要功能是向上海地铁6号线的正线、控制中心车辆段、及试车线的所有的信号系统设备(含信号机、电动转辙机、DCS轨旁设备、计轴设备、设备室内的区域控制器、DCS设备、继电器、联锁设备等)提供稳定可靠的交、直流电源。
二、系统遵循的主要技术指标及规范For personal use only in study and research; not for commercial use我公司提供的综合智能电源屏系统遵循的主要技术指标及规范如下:●GB 191 包装储运图示标志●GB 2423.1 电工电子产品基本环境基本试验规程试验A:低温试验方法●GB 2423.2 电工电子产品基本环境基本试验规程试验B:高温试验方法●GB 2423.4 电工电子产品基本环境基本试验规程试验Db:交变湿热试验方法●GB/T 16435.1 远动设备及系统接口●GB/T13729 运动终端通用技术条件●JJG01 电测量变送器●GB 2828 逐批检查技术抽样程序及抽样表●GB 2829 周期检查技术抽样程序及抽样表●TB 1424 通信信号产品的温升●TB 1433 铁路信号产品正常工作环境条件●TB 1447 信号产品的绝缘电阻●TB 1448 通信信号产品的绝缘耐压●TB/T 1528.1-2002 铁路信号电源屏第一部分:总则●TB/T 1528.3-2002 铁路信号电源屏第三部分: 继电联锁信号电源屏TB/T1528.4-2002 铁路信号电源屏第四部分:计算机联锁信号电源屏●TB/T 1476 铁路信号箱、架、柜外型其本尺寸系列●GB 4942.2 低压电器设备外壳防护等级●IEC-439 低压成套配电装置标准●GB 4943-1995 信息技术设备(包括电气事务设备)的安全(idt IEC 950: 1991)●GB/T 14048.1-1993 低压开关设备和控制设备总则(eqv IEC 947-1:1988)●GB 14048.2-1994 低压开关设备和控制设备低压断路器(eqv IEC 947-2:1988)●GB/T 14715-1993 信息技术设备不间断电源通用技术条件●TB/T 2496-2000 信号微机监测系统技术条件●GB 7251.1-1997 低压成套开关设备和控制设备第一部分:型式试验和部分型式试验成套设备(idt IEC 439)●GB/T 17626.2-1998 电磁兼容试验和测量技术静电放电抗扰度试验(idt IEC61000-4-2:1995)●GB/T 17626.3-1998 电磁兼容试验和测量技术射频电磁场辐射抗扰度试验(idtIEC 61000-4-3:1995)●GB/T 17626.4-1998 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验(idtIEC 61000-4-4:1995)●GB/T 17626.5-1999 电磁兼容试验和测量技术浪涌(冲击)抗扰度试验(idt IEC61000-4-5:1995)●GB/T 17626.6-1999 电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度试验(idt IEC 61000-4-5:1996)三、系统基本功能描述PZ系列铁路信号智能电源系统的主要功能是向上海地铁6号线的正线、控制中心车辆段、及试车线的所有的信号系统设备(含信号机、电动转辙机、DCS轨旁设备、计轴设备、设备室内的区域控制器、DCS设备、继电器、联锁设备等)提供稳定可靠的交、直流电源,注意特点如下:高可靠性:所有元器件均降额使用,延长使用寿命;电源模块采用“1+1”或“N+1”备份方式,确保了系统的高可靠性。
PZ型(鼎汉)智能电源屏检修作业指导书1 检修准备1.1 预测预判。
通过信号集中监测,对被检站电源屏输入、输出电源的电压、电流曲线,输出电源对地漏流进行调阅分析,针对可能存在的问题,提出检修要求。
1.2 访问。
访问被检站电源屏所在工区,电源屏运行情况,存在问题及需求。
1.3 派班会。
施工负责人召集现场工区、专业工区作业人员,明确各检修作业组负责人、电源断、送电责任人、室内外防护员、作业时间节点、检修要求和安全预判及安全讲话。
1.4 工具及仪表准备。
照明灯、螺丝刀、克丝钳、尖嘴钳、剥线钳、长嘴钳、扳手、电铬铁、联络工具、防护员防护用具、万用表、交、直流电流钳形表等。
1.5 材料准备:毛巾、棉纱、焊锡丝、松香、各种规格万可端子、不同规格的螺丝若干等。
2 PZ型(鼎汉)智能电源屏检修作业流程2.1 检修前检查:做到一听、二看、三摸,基本了解电源屏运行情况。
2.1.1 一听听交流接触器无异响,各电源模块无异响,风冷风机无异响。
2.1.2 二看位置:四项内容查看电源屏监控单元报警情况,记录监测到的输入、输出的电压、电流等数据;查看各电源模块电源、工作、故障、保护等指示灯正常,并联冗余输出的直流电源模块(DHXD-2475、E和D1)的输出电流均流(直流电源模块DHXD-D1在扳动道岔时查看;查看输入、输出防雷模块无劣化、防雷板指示灯亮;查看接触器配线、输入、输出端子配线和套管不变色、不老化。
2.1.3 三摸:四个部位摸电源模块面板温升是否正常;摸接触器及配线、输入、输出端子配线温升是否正常;摸电源输入、模块输入、电源输出断路器是否正常;摸隔离变压器等温升是否正常。
2.1.4 四测(可在检修开始,停电前):测三相电源的相序相位测两路输入电源相位、相序。
(如UⅠA-ⅡA≒UⅠB-ⅡB≒UⅠC-ⅡC,则两路电源相序一致,如UⅠA-ⅡA≒UⅠB-ⅡB≠UⅠC-ⅡC,或UⅠA-ⅡA ≠UⅠB-ⅡB≒UⅠC-ⅡC,或UⅠA-ⅡA≒UⅠC-ⅡC≠UⅠB-ⅡB,则两路电源相序不一致,如UⅠA-ⅡA≒UⅠB-ⅡB≒UⅠC-ⅡC<100V则两路电源相位基本一致)。
北京鼎汉电源屏学习资料系统交流接触器吸合状态通常有四钟:单独一路电有电情况下:KM1,KM4吸和,KM2,KM3释放。
单独二路电有电情况下:KM2,KM3吸和,KM1,KM4释放。
两路电都有电情况下:KM1,KM3吸和,KM2,KM4释放。
如果两路电都没有电情况下:KM1,KM2,KM3,KM4都释放。
模块种类:1、输出直流电压:DHXD-D1:输出直流转辙机电源DHXD-E:输出继电器电源,半自动闭塞电源2、输出交流电压:DHXD-C:输出25周轨道和局部电源DHXD-D2(D3):输出三相转辙机电源DHXD-H1(2,3,4):输出各种交流220V电源交流模块:DHXD-H、DHXD-D2、DHXD-C直流模块:DHXD-E、DHXD-D1、DHXD-F2故障分析及判断故障现象:一、蜂鸣器告警、故障灯亮1、查当前告警2、记录告警信息3、了解故障时外界情况故障现象:二、电源屏断电:1、检测外电压2、查看交流接触器工作情况3、配线4、关闭有问题输入开关5、线路板三、输出无电压:1、模块指示灯2、输出开关断开3、模块置位4、接线四、系统过压告警:1、电网波动2、告警点设置H型切换系统故障应急处理1、切换系统故障故障现象:外电网输入正常,4 个交流接触器只吸合 1 个或是都不吸合,造成整个系统半数模块或所有模块断电,断电模块面板指示灯全部熄灭,系统输出电源受到大面积影响时,输入接触器故障:2、启用手动切换开关直供:当外电网有电,而电源屏交流接触器不能正常切换,导致全场停电或部分模块停电,启用直供开关。
但一定要按正确的操作步骤,否则会发生烧毁全部电源屏配线、模块和配电箱开关的严重后果。
直供开关操作步骤如下:第一步一定要先断开交流一路输入空开闸刀,交流二路空开闸刀,(位置在直流屏前面板内)很重要!!!第二步根据外电网供电情况,1、闭合直供开关。
参照下表即3个直供开关最多只能有两个闭合:3、在对直供开关进行操作时一定要先断开后闭合第三步:当电源屏故障排除后,恢复正常供电。
系统设计方案及说明一、设计指导思想及意图北京鼎汉技术有限公司(原北方华为)依托艾默生网络能源有限公司(原华为电气)在电力电子技术、智能监控技术上的强大技术优势,成功研制的PZ系列铁路信号智能电源系统于2001年6月通过铁道部部级鉴定,目前已在全路各大铁路局、城市轨道交通等领域得到广泛应用,累计销售1200余套,其中城市轨道交通项目累计销售190余套,产品的技术先进性、质量稳定性得到全路的普遍认可。
在城市轨道交通项目中,相继为上海地铁五号线、一号线、二号线、八号线及七号线停产场项目;为广州地铁一、二、三、四、五号线项目;北京地铁四、十号线;南京地铁一号线;深圳地铁项目等提供信号电源供应,相继配合的信号主设备供应商包括:阿尔卡特、西门子、USS、阿尔斯通等。
本次投标的综合智能电源屏是具有智能监控、高可靠、高安全、高效率、少维修、操作方便的铁路信号电源设备,主要功能是向上海地铁6号线的正线、控制中心车辆段、及试车线的所有的信号系统设备(含信号机、电动转辙机、DCS轨旁设备、计轴设备、设备室内的区域控制器、DCS设备、继电器、联锁设备等)提供稳定可靠的交、直流电源。
二、系统遵循的主要技术指标及规范我公司提供的综合智能电源屏系统遵循的主要技术指标及规范如下:●GB 191 包装储运图示标志●GB 2423.1 电工电子产品基本环境基本试验规程试验A:低温试验方法●GB 2423.2 电工电子产品基本环境基本试验规程试验B:高温试验方法●GB 2423.4 电工电子产品基本环境基本试验规程试验Db:交变湿热试验方法●GB/T 16435.1 远动设备及系统接口●GB/T13729 运动终端通用技术条件●JJG01 电测量变送器●GB 2828 逐批检查技术抽样程序及抽样表●GB 2829 周期检查技术抽样程序及抽样表●TB 1424 通信信号产品的温升●TB 1433 铁路信号产品正常工作环境条件●TB 1447 信号产品的绝缘电阻●TB 1448 通信信号产品的绝缘耐压●TB/T 1528.1-2002 铁路信号电源屏第一部分:总则●TB/T 1528.3-2002 铁路信号电源屏第三部分: 继电联锁信号电源屏TB/T1528.4-2002 铁路信号电源屏第四部分:计算机联锁信号电源屏●TB/T 1476 铁路信号箱、架、柜外型其本尺寸系列●GB 4942.2 低压电器设备外壳防护等级●IEC-439 低压成套配电装置标准●GB 4943-1995 信息技术设备(包括电气事务设备)的安全(idt IEC 950: 1991)●GB/T 14048.1-1993 低压开关设备和控制设备总则(eqv IEC 947-1:1988)●GB 14048.2-1994 低压开关设备和控制设备低压断路器(eqv IEC 947-2:1988)●GB/T 14715-1993 信息技术设备不间断电源通用技术条件●TB/T 2496-2000 信号微机监测系统技术条件●GB 7251.1-1997 低压成套开关设备和控制设备第一部分:型式试验和部分型式试验成套设备(idt IEC 439)●GB/T 17626.2-1998 电磁兼容试验和测量技术静电放电抗扰度试验(idt IEC61000-4-2:1995)●GB/T 17626.3-1998 电磁兼容试验和测量技术射频电磁场辐射抗扰度试验(idtIEC 61000-4-3:1995)●GB/T 17626.4-1998 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验(idtIEC 61000-4-4:1995)●GB/T 17626.5-1999 电磁兼容试验和测量技术浪涌(冲击)抗扰度试验(idt IEC61000-4-5:1995)●GB/T 17626.6-1999 电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度试验(idt IEC 61000-4-5:1996)三、系统基本功能描述PZ系列铁路信号智能电源系统的主要功能是向上海地铁6号线的正线、控制中心车辆段、及试车线的所有的信号系统设备(含信号机、电动转辙机、DCS轨旁设备、计轴设备、设备室内的区域控制器、DCS设备、继电器、联锁设备等)提供稳定可靠的交、直流高可靠性:所有元器件均降额使用,延长使用寿命;电源模块采用“1+1”或“N+1”备份方式,确保了系统的高可靠性。
摘要:宁局黎湛线自2006年开通2000A无绝缘轨道电路及区间自动闭塞以来,由于区间智能电源屏本身存在缺陷及外电网波动影响,时常发生区间轨道电路闪红轨故障及区间信号机瞬间灭灯故障,既给行车安全带来影响,同时又影响了运输效率。
为了减少类似故障的发生,电务段历经一年时间到现场实地查找原因,经研究分析是由于外电网电源存在波动、智能电源屏存在几处电路缺陷等原因引起,结合实际情况制定了修改智能电源屏局部电路等措施,并在现场进行了一系列的试验工作,通过试验最终通过修改部分智能电源电路解决了问题,取得了一定成效。
关键词:智能电源屏存在缺陷修改电路确保安全1概述2006年黎湛线自闭开通时,区间2000A设备使用了北京鼎汉技术有限公司生产的智能电源屏,型号为PZGD-8/380智能电源屏。
在几年的运用中,智能电源屏的输出电源KZ24/KF24经常性瞬间断电,造成区间轨道电路经常性闪红轨情况,直接影响运输效率与安全。
据统计,黎湛线共有15个车站使用了PZGD-8/380智能电源屏,每年发生此类故障均超过20件之多,为了解决该问题,确保运输效率与安全,我们深入现场进行了研究、试验并制定整改方案,避免类似故障的再次发生。
2现场调研2.1调阅相关故障信息针对黎湛线区间智能电源屏电源瞬间断电造成的故障,我们深入沿线各站对智能电源屏的监测机进行了大量的调阅分析工作,其中发现以下几种不正常现象:①外电网波动现象异常:在某一路电源工作时其电压波动在上下限部位波动,造成智能电源屏进行外电源却换且未转换到位时,前工作电压有恢复正常,电源屏却换电路又反过来却换回来原来的工作电源,造成外电源进行了两次转换,两次转换时间总和大于电源屏正常的转换时间,引起智能电源屏输出电源瞬间断电。
②经调阅发现:时常有外电网一路正常转换二路时仍有瞬间区间轨道电路闪红问题,进一步调阅发现在外电网一路转换二路时区间KZ24、KF24电源有瞬间断电现象,分析电路发现区间KZ24、KF24电源在外电网一路转完二路后,起模块输入端仍要进行一次转换,造成KZ24、KF24电源在经过转换两次后才能正常输出,应该是两次的转换时间叠加后引起KZ24、KF24电源瞬间断电,造成区间轨道电路闪红故障。
系统设计方案及说明一、设计指导思想及意图北京鼎汉技术有限公司(原北方华为)依托艾默生网络能源有限公司(原华为电气)在电力电子技术、智能监控技术上的强大技术优势,成功研制的PZ系列铁路信号智能电源系统于2001年6月通过铁道部部级鉴定,目前已在全路各大铁路局、城市轨道交通等领域得到广泛应用,累计销售1200余套,其中城市轨道交通项目累计销售190余套,产品的技术先进性、质量稳定性得到全路的普遍认可。
在城市轨道交通项目中,相继为上海地铁五号线、一号线、二号线、八号线及七号线停产场项目;为广州地铁一、二、三、四、五号线项目;北京地铁四、十号线;南京地铁一号线;深圳地铁项目等提供信号电源供应,相继配合的信号主设备供应商包括:阿尔卡特、西门子、USS、阿尔斯通等。
本次投标的综合智能电源屏是具有智能监控、高可靠、高安全、高效率、少维修、操作方便的铁路信号电源设备,主要功能是向上海地铁6号线的正线、控制中心车辆段、及试车线的所有的信号系统设备(含信号机、电动转辙机、DCS轨旁设备、计轴设备、设备室内的区域控制器、DCS设备、继电器、联锁设备等)提供稳定可靠的交、直流电源。
二、系统遵循的主要技术指标及规范我公司提供的综合智能电源屏系统遵循的主要技术指标及规范如下:●GB 191 包装储运图示标志●GB 2423.1 电工电子产品基本环境基本试验规程试验A:低温试验方法●GB 2423.2 电工电子产品基本环境基本试验规程试验B:高温试验方法●GB 2423.4 电工电子产品基本环境基本试验规程试验Db:交变湿热试验方法●GB/T 16435.1 远动设备及系统接口●GB/T13729 运动终端通用技术条件●JJG01 电测量变送器●GB 2828 逐批检查技术抽样程序及抽样表●GB 2829 周期检查技术抽样程序及抽样表●TB 1424 通信信号产品的温升●TB 1433 铁路信号产品正常工作环境条件●TB 1447 信号产品的绝缘电阻●TB 1448 通信信号产品的绝缘耐压●TB/T 1528.1-2002 铁路信号电源屏第一部分:总则●TB/T 1528.3-2002 铁路信号电源屏第三部分: 继电联锁信号电源屏TB/T1528.4-2002 铁路信号电源屏第四部分:计算机联锁信号电源屏●TB/T 1476 铁路信号箱、架、柜外型其本尺寸系列●GB 4942.2 低压电器设备外壳防护等级●IEC-439 低压成套配电装置标准●GB 4943-1995 信息技术设备(包括电气事务设备)的安全(idt IEC 950: 1991)●GB/T 14048.1-1993 低压开关设备和控制设备总则(eqv IEC 947-1:1988)●GB 14048.2-1994 低压开关设备和控制设备低压断路器(eqv IEC 947-2:1988)●GB/T 14715-1993 信息技术设备不间断电源通用技术条件●TB/T 2496-2000 信号微机监测系统技术条件●GB 7251.1-1997 低压成套开关设备和控制设备第一部分:型式试验和部分型式试验成套设备(idt IEC 439)●GB/T 17626.2-1998 电磁兼容试验和测量技术静电放电抗扰度试验(idt IEC61000-4-2:1995)●GB/T 17626.3-1998 电磁兼容试验和测量技术射频电磁场辐射抗扰度试验(idtIEC 61000-4-3:1995)●GB/T 17626.4-1998 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验(idtIEC 61000-4-4:1995)●GB/T 17626.5-1999 电磁兼容试验和测量技术浪涌(冲击)抗扰度试验(idt IEC61000-4-5:1995)●GB/T 17626.6-1999 电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度试验(idt IEC 61000-4-5:1996)三、系统基本功能描述PZ系列铁路信号智能电源系统的主要功能是向上海地铁6号线的正线、控制中心车辆段、及试车线的所有的信号系统设备(含信号机、电动转辙机、DCS轨旁设备、计轴设备、设备室内的区域控制器、DCS设备、继电器、联锁设备等)提供稳定可靠的交、直流高可靠性:所有元器件均降额使用,延长使用寿命;电源模块采用“1+1”或“N+1”备份方式,确保了系统的高可靠性。
适应性强:1)系统整体散热设计,采用自然冷却散热方式,允许工作环境温度范围为-5℃~+50℃,在没有空调的房间能可靠正常运行;2)超宽的允许工作电压范围(AC380/220V±25%),特别适用于电网电压不稳定的电化区段;3)同行业领先的防雷技术,在多雷区可保障设备正常运行;4)所有电源模块均采用EMI滤波技术,对外电网带入的高次谐波进行有效抑制,特别适用于27.5Kv网电;5)电磁兼容达到国家A级标准,不影响其它电子设备的正常使用。
维护性好:1)故障定位、故障信息中文显示;2)除集中液晶显示外,所有电源模块均设有电压、电流、频率、相位数字显示装置,清晰直观;3)电源模块可实现热机插拔,在线维护简单快捷;4)电缆连接多采用插接方式,节约维护时间;5)输入配电和输出配电采用抽屉式插框方式,维护方便。
完善的自我保护功能:1)输入过/欠压保护;2)输出过压/限流/短路保护;3)完善的雷击防护措施;4)模块过温保护;5)全部采用阻燃电缆。
绿色环保:1)高效率:单个电源模块效率大于92%,整机系统效率大于85%;2)高功率因数:所有电源模块均采用PFC(功率因数校正)技术,功率因数达0.99,减少前级供电系统的无功损耗,降低投资费用,减少运营成本;3)低噪音:采用高频开关电源技术和自然冷却技术,避免了工频噪音和风扇运转噪音;4)无污染:采用PFC技术,避免了模块内部高次谐波对外电网的污染,有效采用EMI技术,电磁兼容性好。
智能监控:监控系统采用三级集散式监控方案,各级监控自成体系。
监控单元能实时显示电源系统的各项运行参数、运行状态、告警状态、设置参数、系统配置数据。
界面友好,具有在线帮助、数据边界检查功能。
监控单元可对系统输入、模块输出模拟量进行遥测;实现配电系统开关量、模块状态量等信号的遥信功能。
监控单元可根据采集到的数据对系统故障进行声光报警,产生相应的动作,同时能上报到后台主机。
用户可查阅历史告警记录和当前记录。

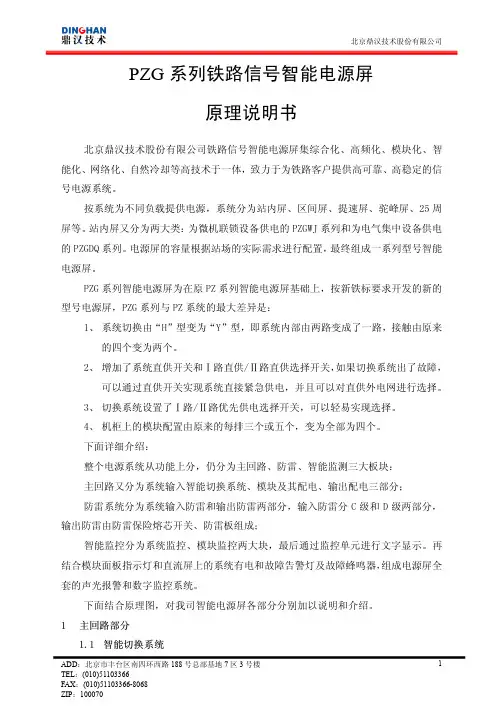

四、系统集成方案1、集成方案说明PZ系列铁路信号智能电源系统主要由切换系统、电源模块、监控系统及防雷系统四大部分组成,各个部分主要功能及技术指标如下:输入切换单元输入切换单元采用在华为公司通信电源已经使用多年、证明可靠的智能切换控制系统,同时考虑到信号电源系统与铁路信号电源系统的差异性,在本电源屏的设计中两路输入时采用独特的“H-Y”型式配电方案,如图所示: 3L QF2QF3KM1KM2KM3KM4Ⅰ路输入Ⅱ路输入两路 输入原理图3L UPS/稳压器QF1其中QF2和QF3为手动切换空气开关,KM1-4为交流接触器,QF1为单刀双掷开关。
当两路输入均正常时,交流接触器KM1、KM3 吸合,KM2、KM4断开。
当Ⅱ路输入故障时,KM1、KM4 吸合,KM2、KM3 断开。
当Ⅰ路输入故障时,KM2、KM3 吸合,KM1、KM4 断开。
这种方案确保切换单元工作的可靠工作,更换、检修方便,切换单元做到了热备份,同时具备了自动和手动切换功能,实现输出不间断。
QF1的作用主要是为故障应急和手动选择输入电源而设计的,一路切换系统故障使UPS 的供电脱离故障的输入回路,选择另外一路供电。
输入电压波动范围为380V±25%;输入电源频率范围为50Hz±6%。
具有可靠的输入电源过压/欠压/断相/错相检测,具有测量电流、电压的功能;其中过压检测范围为0.9—1.3U (输入电压)、欠压检测范围为0.7—1.1U(输入电压)、测量电压、电流精度小于0.5%。
负载分配灵活调整,除在公司内部设计中考虑平衡情况设计外,还可以根据现场情况进行调整,使各供电回路做到三相平衡。
智能电源模块系统的各个组成部分均采用模块化结构。
直流模块采用高频开关电源功率因数自动调整技术(PFC 技术),输出采用自主均流“N+1”冗余配置,交流转辙机模块输出采用“1+1”电子互锁主备配置,提高系统可靠性、灵活性,实现系统的免维修,少维护;更换模块时间小于1min 。
采用华为公司无损伤热插拔专利技术(专利号:99216547.4),其输出和输入都有软起动和电流限制装置,带电插拔不会引起系统输出电压的扰动。
高可靠快速保护以及专门设计的短路回缩特性,确保模块长期短路不会损坏,完善的保护功能保证了系统与模块安全可靠运行。
模块本身具有独立的内嵌式CPU监控板,可自我监控模块的工作状态,从而成为一个真正的智能电源模块。
模块工作的所有信息均可通过RS485口传输到监控模块,方便后台实时监控各模块状态。
安规模块EMC:通过信息产业部北京电话交换设备质量监督检验中NO.EMC2001001检验。
防雷设计:通过铁道部产品质量监督检验中心通信信号检验站检验。
电源模块采用高效率设计,热损耗低,系统结构设计充分考虑了散热问题,可以做到自然散热方式。
智能监控系统监控系统采用三级集散式监控体系,各级监控自成体系,下级监控保证在上级监控故障或不存在时能独立工作,产生告警信息;上级监控可以对下级监控的工作状态和数据进行汇总处理。
第一级监控为模块监控和配电监控,监测模块信息和系统配电信息;第二级监控为监控单元为电源系统的人机交互接口,对第一级监控数据进行汇总显示和故障定位;第三级监控为全线电源的信息汇总。
具有如下特点:第一级:模块监控和配电监控每个电源模块都是一个智能单元,电源模块内有一块模块监控CPU板。
模块监控板的功能有:①采集模块的输出电压、电流值②采集电源模块的工作状态,包括保护、故障、工作/备用。
③显示该模块的保护、故障告警信息。
④通过RS485口与监控模块通信。
配电监控对整个系统的配电状态进行监测,完成输入、输出配电的数据采集、干结点输出控制、声光报警及通信等功能。
第二级:监控单元监控模块以INTEL公司嵌入式CPU为主控器,以RTOS(实时多任务操作系统)为系统平台,具有如下功能:1)显示与设置功能:能实时显示电源系统的各项运行参数、运行状态、告警状态、设置参数、系统配置数据。
全汉字显示,界面友好,具有在线帮助、数据边界检查功能。
2)遥测、遥信功能:监控模块可对系统输入、模块输出模拟量进行遥测;实现配电3)告警与记录功能:监控模块可根据采集到的数据对系统故障进行声光报警,产生相应的动作,同时能上报到后台主机。
告警分为紧急告警、一般告警和不告警三种级别,用户可根据实际情况设定告警级别,并可为每种告警类型设定对应的继电器输出,也可设为无继电器输出。
