通信系统设备安装单位工程质量验收评定表
- 格式:doc
- 大小:102.50 KB
- 文档页数:5
分项工程质量检验评定表
工程编号: DL/T5161.1-表4.0.2
单位工程资料核查项目
单位工程设计变更及材料代用通知单登记表
单位工程设备、材料出厂试验报告及合格证登记表
35kv配电装置带电试运签证
**kv 段厂用高压配电装置带电试运签证
**kv V 段厂用低压配电装置带电试运签证
通信系统一次设备安装质量检验
载波机、光端、微波设备安装质量检验
程控交换机安装质量检验
通信系统免维护蓄电池安装质量检验
通信蓄电池组充放电质量验收签证
通信站(系统)防雷接地施工质量检验
通信系统整体施工质量验收签证
工程编号: DL/T5161.1-表6.0.9
4.4 高压电器施工质量检验表格
六氟化硫封闭式组合电器基础及设备支架安装
六氟化硫封闭式组合电器本体安装
支柱式六氟化硫断路器安装
罐式六氟化硫断路器安装
真空断路器(接触器)安装与调整
屋外少油断路器的安装
屋内手车式少油断路器的安装
隔离开关的安装及调整
隔离开关的安装及调整
隔离开关的安装及调整
隔离开关的安装及调整
电容器及耦合器安装。
发电电气设备安装工程单元工程质量验收评定表(共有91个表)本部分系根据中华人民共和国水利部批准《水利水电工程单元工程施工质量验收评定标准——发电电气安装工程》(SL 638—2013)编制.本标准适用于大中型水电站发电电气设备安装工程中,下列电气设备安装工程单元工程质量验收评定。
——额定电压为26KVA及以下电压等级的发电电气一次设备安装工程;—-水电站通信系统安装工程;小型水电站同类设备安装工程的质量验收评定可参照执行.《评定表》改变了原标准中质量检验项目分类。
将原标准中的“保证项目”、“基本项目”、“主要项目”、“一般项目"等统一规定为“主控项目”和“一般项目”两类.《水利水电工程单元工程施工质量验收评定表》(以下简称《评定表》)是检验与评定施工质量的基础资料,也是进行工程维修和事故处理的重要参考。
工程竣工验收后,《评定表》归档长期保存。
因此,对《评定表》的填写,作如下基本规定:1 单元工程划分应符合下列规定:(1)分部工程开工前应由建设单位或监理单位组织设计、施工等单位,根据本标准要求,共同划分单元工程。
(2)建设单位应根据工程性质和部位确定重要隐蔽单元工程和关键部位的单元工程。
(3)划分结果应以书面形式报送质量监督机构备案。
2。
单元工程安装质量验收评定,应在单元工程检验项目的检验结果、试运转达到本标准要求,并具备完整安装记录的基础上进行。
3。
单元工程安装质量验收评定表及其备查资料的制备应由工程施工单位负责,其规格宜采用国际标准A4(210mmX297mm)验收评定表一式4份,备查资料一式2份,其中验收评定及备查资料各1份应由监理单位保存,其余应由施工单位保存。
4。
《评定表》应使用蓝色或黑色墨水钢笔填写,不得使用圆珠笔、铅笔填写。
5。
文字。
应按国务院颁布的简化汉字书写.字迹应工整、清晰。
6。
数字和单位。
数字使用阿拉伯数字(1、2、3、…、9、0)。
单位使用国家法定计量单位,并以规定的符号表示(如:MPa、m、m3、t、…)。
大西铁路客运专线大西铁路客运专线通信单位工程质量控制资料核查表分项工程质量验收记录表光电缆敷设检验批质量验收记录表编号:光缆接续及引入检验批质量验收记录表编号:光缆线路性能检测检验批质量验收记录表编号:箱体安装检验批质量验收记录表编号:箱内配套设备安装检验批质量验收记录表编号:光纤检测设备安装检验批质量验收记录表编号:光纤检测设备配线检验批质量验收记录表编号:光纤检测系统检验批质量验收记录表传输设备安装检验批质量验收记录表传输设备配线检验批质量验收记录表传输系统网管检验批质量验收记录表传输设备单机检验检验批质量验收记录表传输系统检验检验批质量验收记录表接入网设备安装检验批质量验收记录表接入网设备配线检验批质量验收记录表接入网设备单机检验检验批质量验收记录表接入网系统检验检验批质量验收记录表接入网系统网管检验批质量验收记录表数据通信设备安装检验批质量验收记录表数据通信设备配线检验批质量验收记录表大西铁路客运专线数据通信设备单机检验批质量验收记录表数据通信系统检验批质量验收记录表数据通信系统网管检验批质量验收记录表电话交换设备安装检验批质量验收记录表电话交换设备配线检验批质量验收记录表电话交换系统检验检验批质量验收记录表电话交换系统网管检验批质量验收记录表数字调度通信设备安装检验批质量验收记录表数字调度通信设备配线检验批质量验收记录表数字调度通信设备单机检验检验批质量验收记录表数字调度通信系统检验批质量验收记录表数字调度通信系统网管检验批质量验收记录表GSM-R室内设备安装检验批质量验收记录表编号:GSM-R室内设备配线检验批质量验收记录表编号:杆塔体检验批质量验收记录表编号:天线检验批质量验收记录表编号:馈线检验批质量验收记录表编号:手持台检验批质量验收记录表编号:会议电视设备安装检验批质量验收记录表编号:会议电视设备配线检验批质量验收记录表编号:会议电视系统检验批质量验收记录表编号:会议电视系统网管检验批质量验收记录表编号:综合视频监控设备安装检验批质量验收记录表编号:综合视频设备配线检验批质量验收记录表编号:综合视频监控设备单机检验批质量验收记录表编号:综合视频监控系统检验批质量验收记录表编号:。

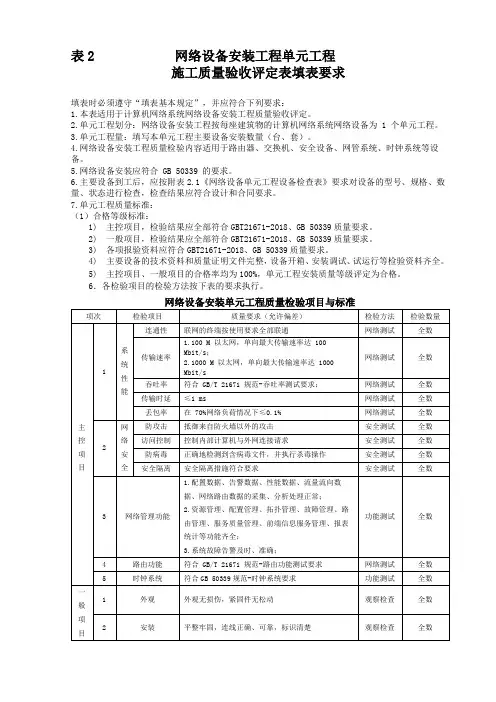

表2 网络设备安装工程单元工程
施工质量验收评定表填表要求
填表时必须遵守“填表基本规定”,并应符合下列要求:
1.本表适用于计算机网络系统网络设备安装工程质量验收评定。
2.单元工程划分:网络设备安装工程按每座建筑物的计算机网络系统网络设备为 1 个单元工程。
3.单元工程量:填写本单元工程主要设备安装数量(台、套)。
4.网络设备安装工程质量检验内容适用于路由器、交换机、安全设备、网管系统、时钟系统等设备。
5.网络设备安装应符合 GB 50339 的要求。
6.主要设备到工后,应按附表2.1《网络设备单元工程设备检查表》要求对设备的型号、规格、数量、状态进行检查,检查结果应符合设计和合同要求。
7.单元工程质量标准:
(1)合格等级标准:
1)主控项目,检验结果应全部符合GBT21671-2018、GB 50339质量要求。
2)一般项目,检验结果应全部符合GBT21671-2018、GB 50339质量要求。
3)各项报验资料应符合GBT21671-2018、GB 50339质量要求。
4)主要设备的技术资料和质量证明文件完整,设备开箱、安装调试、试运行等检验资料齐全。
5)主控项目、一般项目的合格率均为100%,单元工程安装质量等级评定为合格。
6.各检验项目的检验方法按下表的要求执行。
表2 ______________________工程
表2.1 网络设备单元工程设备检查表。
分项工程质量检验评定表
工程编号: DL/T5210.1-表4.0.2
单位工程资料核查项目
单位工程设计变更及材料代用通知单登记表
单位工程设备、材料出厂试验报告及合格证登记表
** kv配电装置带电试运签证
**kv 段厂用高压配电装置带电试运签证
**kv V 段厂用低压配电装置带电试运签证
通信系统一次设备安装质量检验
载波机、光端、微波设备安装质量检验
程控交换机安装质量检验
通信系统免维护蓄电池安装质量检验
通信蓄电池组充放电质量验收签证
通信站(系统)防雷接地施工质量检验
通信系统整体施工质量验收签证
工程编号: DL/T5210.1-表6.0.9
4.4 高压电器施工质量检验表格
六氟化硫封闭式组合电器基础及设备支架安装
六氟化硫封闭式组合电器本体安装
支柱式六氟化硫断路器安装
罐式六氟化硫断路器安装
真空断路器(接触器)安装与调整
屋外少油断路器的安装
屋手车式少油断路器的安装
隔离开关的安装及调整
避雷器的安装
电容器及耦合器安装
电容器组安装
气体互感器及接地线圈安装
断路器调整记录
隔离开关、负荷开关调整记录
新sf6气体抽样检验记录
封闭式组合电器安装及调整记录
封闭式组合电器带电试运签证
电容器组安装签证
组合式油浸电容器组安装签证
电容器带电试运签证
4.5电力变压器、油浸电抗器、互感器施工质量检验表格
干式变压器安装。

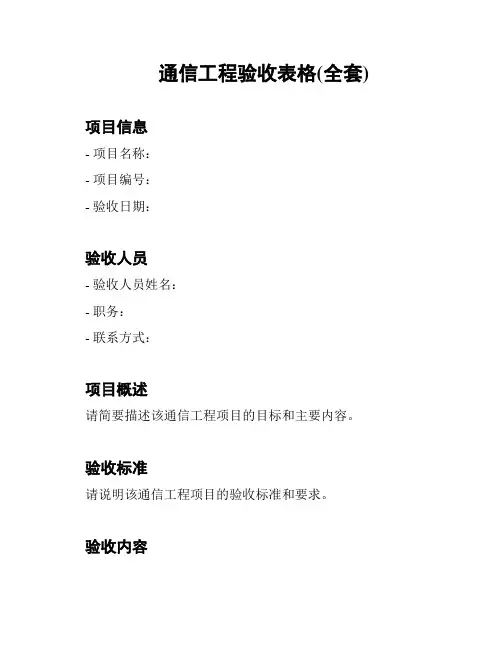

通信工程验收表格(全套)
项目信息
- 项目名称:
- 项目编号:
- 验收日期:
验收人员
- 验收人员姓名:
- 职务:
- 联系方式:
项目概述
请简要描述该通信工程项目的目标和主要内容。
验收标准
请说明该通信工程项目的验收标准和要求。
验收内容
请列出该通信工程项目的具体验收内容,包括但不限于以下方面:
- 设备交付验收
- 系统功能测试
- 工程质量验收
- 安全环保验收
- 合同履行验收
验收结果
请根据验收内容,分别说明每个验收项的结果,并附上相应的证明文件或测试报告。
验收意见
请根据验收结果,提出对该通信工程项目的验收意见。
验收结论
请根据验收意见,对该通信工程项目做出最终的验收结论,并提供批准签字栏目。
项目负责人意见
- 项目负责人姓名:
- 职务:
- 联系方式:
验收人员意见
- 验收人员姓名:
- 职务:
- 联系方式:
批准
- 批准人姓名:
- 职务:
- 联系方式:
以上为《通信工程验收表格(全套)》的内容,请根据实际情况填写相关信息。
如有任何疑问,请及时与我们联系。
表8PLC设备安装单元工程
施工质量验收评定表填表说明
填表时必须遵守“填表基本规定”,并应符合下列要求:
1.单元工程划分:以工程设计结构或施工检查验收的区、段的设备类型划分为一个单元工程。
2.单元工程量:设备安装数量(台)。
3.单元工程质量标准:
(1)合格等级标准:
1)主控项目,检验结果应全部符合DB32、GB50171、GB50303、GB/T 50479、GB51171-2016、YD5121-2010质量要求。
2)一般项目,检验结果应全部符合DB32、GB50171、GB50303、GB/T 50479、GB51171-2016、YD5121-2010质量要求。
3)各项报验资料应符合DB32、GB50171、GB50303、GB/T 50479、GB51171-2016、YD5121-2010质量要求。
4)主控项目、一般项目的合格率均为100%,单元工程安装质量等级评定为合格。
4.各检验项目的质量要求及检验方法按下表要求执行。
PLC设备安装工程施工质量验收评定表
PLC设备安装工程施工质量验收评定表
PLC设备安装工程施工质量验收评定表
PLC设备安装工程施工质量验收评定表
PLC设备安装工程施工质量验收评定表
PLC设备安装工程施工质量验收评定表。
程控电话交换系统分项工程检验批质量验收记录表GB 50339-2003会议电视系统分项工程检验批质量验收记录表GB 50339-2003接入网设备分项工程检验批质量验收记录表GB 50339-2003卫星数字电视系统分项工程检验批质量验收记录表GB 50339-2003有线电视系统分项工程检验批质量验收记录表GB 50339-2003公共广播与紧急广播系统分项工程检验批质量验收记录表GB 50339-2003计算机网络系统分项工程检验批质量验收记录表GB 50339-2003应用软件系统检测分项工程检验批质量验收记录表GB 50339-2003网络安全系统分项工程检验批质量验收记录表GB 50339-2003空调与通风系统分项工程检验批质量验收记录表GB 50339-2003GB 50339-2003GB 50339-2003GB 50339-2003热源和热交换系统分项工程检验批质量验收记录表 GB 50339-2003冷冻和冷却水系统分项工程检验批质量验收记录表GB 50339-2003电梯和自动扶梯系统系统分项工程检验批质量验收记录表 GB 50339-2003数据通信接口分项工程检验批质量验收记录表GB 50339-2003中央管理工作站及操作分站分项工程检验批质量验收记录表GB 50339-2003系统实时性、可维护性、可靠性分项工程检验批质量验收记录表GB 50339-2003现场设备安装及检测分项工程检验批质量验收记录表GB 50339-2003GB 50339-2003GB 50339-2003综合防范功能分项工程检验批质量验收记录表 GB 50339-2003视频安防监控系统分项工程检验批质量验收记录表GB 50339-2003入侵报警系统分项工程检验批质量验收记录表 GB 50339-2003出入口控制(门禁)系统分项工程检验批质量验收记录表GB 50339-2003巡更管理系统分项工程检验批质量验收记录表GB 50339-2003GB 50339-2003GB 50339-2003综合布线系统安装分项工程质量验收记录表GB 50339-2003综合布线系统性能检测(系统调试)分项工程检验批质量验收记录表GB 50339-2003系统集成网络连接系统分项工程检验批质量验收记录表GB 50339-2003系统数据集成分项工程检验批质量验收记录表GB 50339-2003系统集成整体协调分项工程检验批质量验收记录表GB 50339-2003系统集成综合管理及冗余功能分项工程检验批质量验收记录表GB 50339-2003系统集成可维护性和安全性分项工程检验批质量验收记录表GB 50339-2003电源系统分项工程检验批质量验收记录表 GB 50339-2003防雷与接地系统分项工程检验批质量验收记录表 GB 50339-2003环境检测分项工程检验批质量验收记录表(Ⅰ) GB 50339-2003 (主控项目)环境检测分项工程检验批质量验收记录表(Ⅱ) GB 50339-2003 (一般项目)住宅(小区)智能化分项工程检验批质量验收记录表(Ⅰ)火灾自动报警及消防联动系统检测GB 50339-2003住宅(小区)智能化分项工程检验批质量验收记录表(Ⅱ)安全防范系统检测GB 50339-2003住宅(小区)智能化分项工程检验批质量验收记录表(Ⅲ)监控与管理系统检测GB 50339-2003住宅(小区)智能化分项工程检验批质量验收记录表(Ⅳ)火家庭控制器检测GB 50339-2003住宅(小区)智能化分项工程检验批质量验收记录表(Ⅴ)室外设备及管网GB 50339-2003。

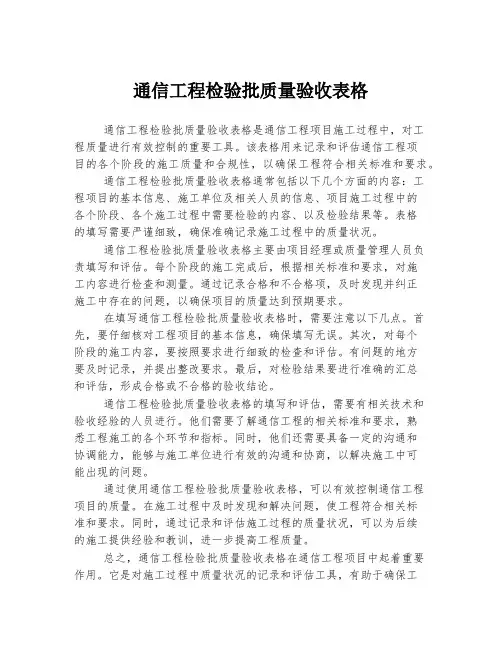

通信工程检验批质量验收表格通信工程检验批质量验收表格是通信工程项目施工过程中,对工程质量进行有效控制的重要工具。
该表格用来记录和评估通信工程项目的各个阶段的施工质量和合规性,以确保工程符合相关标准和要求。
通信工程检验批质量验收表格通常包括以下几个方面的内容:工程项目的基本信息、施工单位及相关人员的信息、项目施工过程中的各个阶段、各个施工过程中需要检验的内容、以及检验结果等。
表格的填写需要严谨细致,确保准确记录施工过程中的质量状况。
通信工程检验批质量验收表格主要由项目经理或质量管理人员负责填写和评估。
每个阶段的施工完成后,根据相关标准和要求,对施工内容进行检查和测量。
通过记录合格和不合格项,及时发现并纠正施工中存在的问题,以确保项目的质量达到预期要求。
在填写通信工程检验批质量验收表格时,需要注意以下几点。
首先,要仔细核对工程项目的基本信息,确保填写无误。
其次,对每个阶段的施工内容,要按照要求进行细致的检查和评估。
有问题的地方要及时记录,并提出整改要求。
最后,对检验结果要进行准确的汇总和评估,形成合格或不合格的验收结论。
通信工程检验批质量验收表格的填写和评估,需要有相关技术和验收经验的人员进行。
他们需要了解通信工程的相关标准和要求,熟悉工程施工的各个环节和指标。
同时,他们还需要具备一定的沟通和协调能力,能够与施工单位进行有效的沟通和协商,以解决施工中可能出现的问题。
通过使用通信工程检验批质量验收表格,可以有效控制通信工程项目的质量。
在施工过程中及时发现和解决问题,使工程符合相关标准和要求。
同时,通过记录和评估施工过程的质量状况,可以为后续的施工提供经验和教训,进一步提高工程质量。
总之,通信工程检验批质量验收表格在通信工程项目中起着重要作用。
它是对施工过程中质量状况的记录和评估工具,有助于确保工程质量符合相关标准和要求。
填写该表格需要严谨细致,专业人员的参与非常重要。
通过合理使用该表格,可以提升通信工程项目的质量管理水平,为项目的顺利完成和成功交付提供强有力的支持。
主控及直流系统设备安装单位工程质量验收评定表
主控制室设备安装分部工程质量验收评定表
控制及保护和自动化屏安装分项工程质量检验评定表工程编号:表号:表:
控制及保护和自动化屏安装分项工程质量检验评定表
二次回路检查及接线分项工程质量检验评定表
工程编号:表号:表:
二次回路检查及接线分项工程质量检验评定表
工程编号:表号:表:
蓄电池台架安装分项工程质量检验评定表
蓄电池安装分项工程质量检验评定表
铅酸蓄电池充、放电分项工程质量检验评定表
铅酸蓄电池充、放电分项工程质量检验评定表
工程编号:表号:表:。
单位工程质量验收记录表单位工程名称施工单位开工日期年月日竣工日期年月日项目负责人项目技术负责人项目质量负责人序号项目验收记录验收结论1分部工程共分部经查,符合设计要求和标准规定分部2综合质量验收质量控制资料核查共项经查,符合要求项不符合要求项3实体质量和主要功能核查共检查项符合要求项不符合要求项4观感质量评定共检查项合格项差项5综合验收结论参加验收单位施工单位监理单位勘察设计单位建设单位(公章)项目负责人年月日(公章) 总监理工程师年月日(公章)项目负责人年月日(公章) 项目负责人年月日通信单位工程质量控制资料核查表单位工程名称施工单位序号资料名称份数核查意见核查人图纸会审、设计变更、洽商纪要12 工程定测记录、放线记录3 设备、材料出厂合格证及进场检(试)验报告4 接地电阻检测记录隐蔽工程验收记录5施工记录6工程质量事故及事故处理资料/ / / 7施工现场质量检查记录8分项、分部工程质量验收记录9新材料、新工艺施工记录1011结论:施工单位项目负责人总监理工程师年月日年月日单位工程名称施工单位项目负责人项目技术负责人项目质量负责人序号分项工程名称检验批数施工单位检查评定结果监理单位验收结论12345678910质量控制资料实体质量和主要功能检验(检测)报告验收单位施工单位项目负责人年月日勘察设计单位(需要时)项目负责人年月日建设单位专业工程师年月日单位工程名称通信线路分部工程名称建筑安装分项工程名称光电缆敷设检验批数施工单位项目负责人序号检验批部位施工单位检查评定结果监理单位验收结论12345678910说明:施工单位检查评定结果分项工程技术负责人年月日勘察设计单位现场确认情况(需要时)现场负责人年月日建设单位验收结论专业工程师年月日光电缆敷设检验批质量验收记录表编号:单位工程名称通信线路分部工程名称建筑安装分项工程名称光电缆敷设验收部位施工单位中铁建电气化局集团有限公司京石暨石武(河北段)客专四电集成项目部一分部项目负责人施工质量验收标准名称及编号《高速铁路通信工程施工质量验收标准》TB 10755-2010 J 1151-2011施工质量验收标准的规定施工单位检查评定记录监理单位验收记录主控项目1 光电缆及配套器材进场验收应符合要求。
通信设备安装工程全套检验批质量验收记
录表格
项目信息
- 项目名称:[项目名称]
- 项目负责人:[项目负责人]
- 工程地点:[工程地点]
- 竣工日期:[竣工日期]
检验批信息
检验记录
1. 设备外观检查
- 设备外观无明显损伤或破损。
- 设备表面清洁无污渍或腐蚀。
2. 设备功能检查
- 设备正常启动,运行状态稳定。
- 设备各功能模块正常工作。
- 设备各接口连接稳定可靠。
3. 设备标识检查
- 设备各标识齐全、清晰可辨。
4. 安全保护检查
- 设备存在必要的安全防护措施。
- 设备接地良好,无漏电现象。
5. 环境适应检查
- 设备工作环境符合要求。
测试结果
- 经检验,以上检验批设备符合要求,合格。
验收结论
- 经全套检验批质量验收,该通信设备安装工程符合相关要求,验收合格。
备注
[备注信息]。
D L-T5161系列表格标准化文件发布号:(9312-EUATWW-MWUB-WUNN-INNUL-DQQTY-
分项工程质量检验评定表
分部工程质量检验评定表工程编号: DL/表
单位工程质量检验评定表
单位工程资料核查项目
单位工程设计变更及材料代用通知单登记表
单位工程设备、材料出厂试验报告及合格证登记表
35kv配电装置带电试运签证
**kv 段厂用高压配电装置带电试运签证
**kv V 段厂用低压配电装置带电试运签证
通信系统一次设备安装质量检验
微波天线安装质量检验
微波馈线安装质量检验
载波机、光端、微波设备安装质量检验
程控交换机安装质量检验
通信系统免维护蓄电池安装质量检验
通信蓄电池组充放电质量验收签证
通信站(系统)防雷接地施工质量检验
通信系统整体施工质量验收签证
工程编号: DL/表高压电器施工质量检验表格
六氟化硫封闭式组合电器基础及设备支架安装
六氟化硫封闭式组合电器本体安装
支柱式六氟化硫断路器安装
罐式六氟化硫断路器安装
真空断路器(接触器)安装与调整
屋外少油断路器的安装
屋内手车式少油断路器的安装
隔离开关的安装及调整
隔离开关的安装及调整
隔离开关的安装及调整
隔离开关的安装及调整。
通信设备安装分项工程质量验收记录表工程编号:
单位工程名称工程地点型号出厂编号出厂日期安装位置制造厂安装日期
工序检验项目性质质量标准施工单位自检记录
启委会验收
组抽检结果
通信设备安装电源电缆标志、
走线
走线整齐、标识正确清晰
尾纤标志、走线绑扎松紧适度、标识正确清晰告警线缆标志、
走线
走线整齐、标识正确清晰
机器面板无锈损、标识齐全清晰
机架接地情况符合规范
机架安装质量牢固
2M高频缆标志、
走线
走线整齐、标识正确清晰
音频电缆标志、
走线
走线整齐、标识正确清晰
综合配线架安装音频配线架标
志、走线
走线整齐、标识正确清晰设备侧音频出线走线整齐、标识正确清晰用户侧音频出线走线整齐、标识正确清晰DDF架走线、标志走线整齐、标识正确清晰机架、VDF、DDF
接地情况
符合规范
机架安装质量牢固
到其它设备电缆
标志、走线
走线整齐、标识正确清晰安装资料齐全
监理验收意见:
启委会验收组验收意见:
合格:项
不合格:项缺陷处理情况:
验收单位质量验收结论签名
班组年月日施工队年月日项目部年月日监理年月日
启委会验收组
(只对所抽检分项工程签名
年月日确认)。
微波通信设备安装分项工程质量验收评定表
工程名称:黄陵建北煤矿风井场地35kV变电站工程表号:DL/T 5161.1 表4.0.2
序号分项工程名称
性
质
评定
结果
备注
1 微波天线安装/
2 微波馈线安装合格
3 微波机、光端及设备安装合格
4 程控交换机安装合格
验收结论:
质检机构质量验收评定意见签名班组年月日
施工单位年月日监理年月日微波馈线安装分项工程质量检验评定表
工程名称:黄陵建北煤矿风井场地35kV变电站工程表号:DL/T 5161.6 表6.0.3
工序检验指标
性
质
单
位
质量标准质量检验结果
单项
评定
馈线敷设
馈线检查平直无扭曲、裂纹符合规范合格馈线敷设整齐美观、无交叉符合规范合格馈线加固受力点位置在波导法兰盘上/ /
馈线
加固
间距
矩形硬波导馈
线
m 2 / /
圆硬波导馈线m 3 / /
椭圆软波导馈
线
m 1~1.5 / /
馈线弯曲半径和扭转检查主要符合规定符合规定合格
馈线连接可调
波导
节
长度误差mm ≤2 / /
焊接检查主要
垂直、平整
牢固、焊锡均匀
/ / 馈线气闭试验主要kPa
≤20气压试验
24h后压力>5
/ / 射频同轴电缆的裁截、剖
头、翻边检查
符合规定符合规定合格馈线接地检查符合规定符合规定合格
验收结论:
质检机构质量检验评定意见签名
班组年月日
施工单位年月日监理年月日微波机、光端设备安装分项工程质量检验评定表
工程名称:黄陵建北煤矿风井场地35kV变电站工程表号:DL/T 5161.6 表6.0.4
工序检验指标
性
质
单
位
质量标准质量检验结果
单项
评定
机架安装
垂直误差mm ≤3 2 合格机架间隙mm ≤3 1 合格机架固定牢靠牢靠合格光纤分配架上法兰盘安装牢固,方向一致符合规范合格
子架安装子架面板布置符合设计符合设计合格子架安装位置正确、排列整齐正确、整齐合格插接件检查主要接触良好良好合格网管设备安装符合设计符合设计合格
光纤连接
光纤连接线弯曲半径主要mm ≤40 35 合格光纤编扎布线顺直,无扭绞顺直,无扭绞合格光纤绑扎扎带不宜扎得过紧符合规范合格数字配线架跳线整齐,绑扎松紧适度符合规范合格保护音频接口安装接触良好接触良好合格
电缆成端和保护同轴电缆各层开剥尺寸与电缆插头相适合符合规范合格芯线焊接主要端正、牢固端正、牢固合格同轴电缆插头组装配件齐全,装配牢固符合规范合格屏蔽线端头处理
剖头长度一致,
接触良好
符合规范合格剖头热缩处理
热缩套管长度适中,
热缩均匀
符合规范合格
验收结论:
质检机构质量检验评定意见签名
班组年月日施工单位年月日监理年月日程控交换机安装分项工程质量检验评定表
工程名称:黄陵建北煤矿风井场地35kV变电站工程程表号:DL/T 5161.6 表6.0.5
工序检验指标
性
质
单
位
质量标准质量检验结果
单项
评定
机架设备机架型号核查符合设计符合设计合格机架垂直误差mm ≤3 2 合格机架检查外形完好、部件齐全完好、齐全合格机架安装固定牢靠固定牢靠合格机台安装位置正确、整齐正确、整齐合格终端设备安装主要完整,标志齐全、正确符合规范合格
总配线架安装
总配线架安装
与成端电缆上线槽对应,
固定牢靠
符合规范合格配线架接线板安装
位置符合设计,
标志齐全
符合规范合格
电缆布放插接架间电缆布放布放正确,工艺美观正确、美观合格音频电缆,电源线主要布放正确布放正确合格电缆槽道横平竖直横平竖直合格
环境检查
室温℃18~28 20 合格湿度% 20~80 30 合格其他设施齐全齐全合格灭火消防器材主要齐全、完好/ /
验收结论:
质检机构质量检验评定意见签名
班组年月日
施工单位年月日监理年月日。
