10-4 分压偏置共射放大电路的动态分析
- 格式:pdf
- 大小:610.55 KB
- 文档页数:8
一、三种常见共射放大电路静态分析见下表所示上表是常见共射电路的静态工作点。
对于实际电路不一定完全跟表中电路相同。
求解时遵循以下几点可以求出。
1.思路:①画出该电路的直流通路图。
②从电源经过基极绕到地列出电压方程(有些电路需经过电工知识进行简化,像分压式可用戴维南定理对R b1、R b2部分等效)求出I BQ 。
③根据电流放大作用求出I CQ 。
④从电源经过集电极到发射极到地列电压方程求出U CEQ 。
2.静态工作点的稳定 (1)固定偏置电路没有稳定静态工作点作用,只能用在要求不高的电路中。
(2)分压式偏置电路 ①静态工作点稳定过程②工作点稳定对电路元件参数要求A .要稳定效果好:V BQ 要一定,就要求I 1≈I 2I BQ 。
这样才能保证V BQ ≈R b2R b1+R b2V G 。
一般情况下⎩⎪⎨⎪⎧I 1≈I 2=(5~10)I BQ 硅管I 1≈I 2=(10~20)I BQ 锗管B .稳定静态工作点效果:V EQ =I EQ R E 的上升使U BEQ 下降。
当R e 越大,U BEQ 下降越快,调整灵敏度越高,这样就有V EQU BEQ ,一般有⎩⎪⎨⎪⎧V BQ =(3~5)U BEQ 或(3~5)V 硅管V BQ =(5~10)U BEQ 或(1~3)V 锗管。
(3)集—基反馈式静态工作点稳定过程:V CQ =V G -(I CQ +I BQ )R c二、三种常见共射放大电路动态分析见下表所示几点说明:1.r be 是三极管的输入电阻,属动态电阻,即交流阻抗,但其大小跟晶体管的静态电流大小有关,一般的估算公式为r be =r ′bb +(1+β)26mV I E mA =r ′bb +26mVI BQ mA 单位为欧姆(Ω)。
(2)r′bb 为三极管基极的等效电阻,小功率一般约为300Ω,近似计算时,按给出值代入,不给出值时取300Ω代替。
2.输入电阻r i 和输出电阻r o 的物理意义。
第4章 差动放大电路在工业控制过程中,如温度、压力这样的物理量,被传感器检测到并转化为微弱的。
变化缓慢的非周期电信号。
而这些信号还需要经过直流放大器放大以后,才能进行进一步的处理或推动二次仪表进行显示。
那么,这里的放大器一般采用直接耦合多级放大器。
直接耦合多级放大器存在零点漂移的问题,克服零点漂移的有效办法,就是在多级放大器的输入级采用差动放大电路。
4.1 典型差动放大电路4.1.1 零点漂移问题1、零点漂移(1)零点漂移:指输入信号电压为零时,输出电压发生缓慢地、无规则地变化的现象,简称零漂。
(2)零漂产生的原因:晶体管参数()CEO BE I U β、、随温度变化、电源电压波动、电路元件参数的变化等。
(其中主要因素是温度对晶体管参数的影响,称为温漂。
)(3)温漂:环境温度每变化1℃,将放大电路输出端出现的漂移电压oU '∆ 折算到输入端,用这个折算到输入端的漂移电压数值表示零漂的大小,用i U '∆表示。
(常常认为,零漂就是温漂。
)放大电路的级数越多,放大倍数越大,则零漂电压逐级放大,就使零漂越严重,有时会将输入信号淹没。
那么,第一级零漂对输出端的总零漂来说,占主要地位。
2、抑制温度漂移的措施:① 在电路中引入直流负反馈。
(如第2章介绍的分压式偏置电路中的E R 就是一个直流负反馈。
)② 采用特性相同的管子,使它们的温漂相互抵消,构成差动放大电路,至于直接耦合多级放大电路的输入端。
(在直接耦合放大电路中抑制零点漂移最有效的电路结构是差动放大电路。
)4.1.2 典型差动放大电路1、电路结构与静态工作情况 (图4-1为典型的差动放大电路)将两个电路结构、参数均相同的单管放大电路组合在一起,就成为差动放大电路的基本形式。
两管射极均通过电阻E R 与负电源串联之后接地。
(1)差动放大电路的结构特点:① 由两个结构、参数左右对称的共射放大器组成;② 它有两个输入端a 和b ,存在两个输入信号1i u 、2i u ;③ 它有两个输出端,有单端输出(从任意一个集电极输出)、双端输出(从两个集电极之间输出)两种方式; ④ EE U 为负电源,确保1V 、2V 工作在放大状态。
2 分压式偏置放大电路2.1 分压式偏置放大电路的组成分压式偏置放大电路如图所示。
V 是放大管;R B1、R B2是偏置电阻,R B1、R B2组成分压式偏置电路,将电源电压U CC 分压后加到晶体管的基极;R E 是射极电阻,还是负反馈电阻;C E 是旁路电容与晶体管的射极电阻R E 并联,C E 的容量较大,具有“隔直、导交”的作用,使此电路有直流负反馈而无交流负反馈,即保证了静态工作点的稳定性,同时又保证了交流信号的放大能力没有降低。
. 图a 图b 2.2 稳定静态工作点的原理分压式偏置放大电路的直流通路如图a 所示。
当温度升高,I C 随着升高,I E 也会升高,电流I E 流经射极电阻R E 产生的压降U E 也升高。
又因为U BE=U B-U E ,如果基极电位U B 是恒定的,且与温度无关,则U BE 会随U E 的升高而减小,I B 也随之自动减小,结果使集电极电流I C 减小,从而实现I C 基本恒定的目的。
如果用符号“ ”表示减小,用“ ”表示增大,则静态工作点稳定过程可表示为:要实现上述稳定过程,首先必须保证基极电位U B 恒定。
由图b 可见,合理选择元件,使流过偏置 电阻R B1的电流I 1比晶体管的基极电流I B 大很多,则U CC 被R B1、R B2分压得晶体管的基极电位U B :分压式偏置放大电路中,采用了电流负反馈,反馈元件为R E 。
这种负反馈在直流条件下起稳定静态工作点的作用,但在交流条件下影响其动态参数,为此在该处并联一个较大容量的电容C E ,使R E 在交流通路中被短路,不起作用,从而免除了R E 对动态参数的影响。
.2.3 电路定量分析1.静态分析根据定理可得输出回路方程↓↓→↓−−−−−−→−↑↑→↑→↑→-=C B BE U U U U EE C I I U U I I T B E B BE 恒定且CCB B B B U R R R U 212+=EE CE C C CC R I U R I U ++=↑↓2.4动态分析由分压式偏置放大电路图A 可得交流通路如图C 所示及微变等效电路如图D 所示图C 分压式偏置电路的交流通路 图D 分压式偏置电路的交流微变等效电路 (1)电压放大倍数K输入电压sr i i b beU ir i r == 输出电压''sc c L b LU i R i R β=-=-⋅//'sc b L C Lsr b be beR i r U i R R K U r ββ-⋅⋅===-⋅(2)输入电阻sr r12////sr b b ber R R r =(3)输出电阻sc r sc Cr R =设计举例:要求设计一个工作点稳定的单管放大器,已知放大器输出端的负载电阻6fz R K =Ω,晶体管的电流放大系数β=50,信号频率f=1KH z,电压放大倍数K ≥100,放大器输出电压的有效值U SC ≥ 2.5V 。

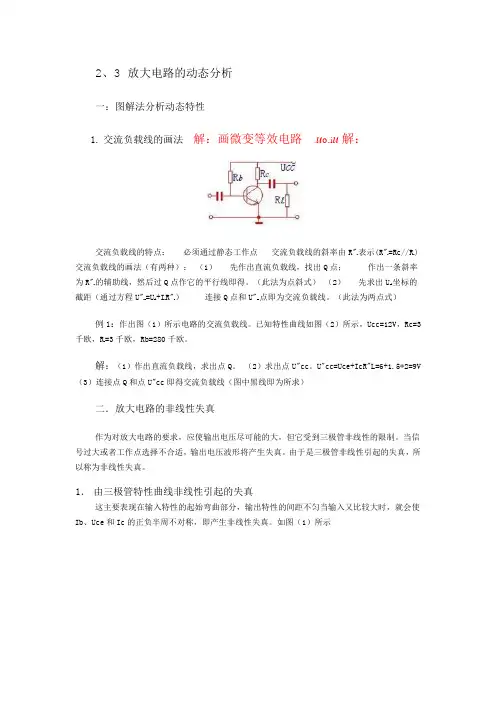

2、3 放大电路的动态分析一:图解法分析动态特性1.交流负载线的画法解:画微变等效电路.u o.i u解:交流负载线的特点:必须通过静态工作点交流负载线的斜率由R"L表示(R"L=Rc//R L) 交流负载线的画法(有两种):(1)先作出直流负载线,找出Q点;作出一条斜率为R"L 的辅助线,然后过Q点作它的平行线即得。
(此法为点斜式)(2)先求出U C E坐标的截距(通过方程U"C C=U C E+I C R"L)连接Q点和U"C C点即为交流负载线。
(此法为两点式)例1:作出图(1)所示电路的交流负载线。
已知特性曲线如图(2)所示,Ucc=12V,Rc=3千欧,R L=3千欧,Rb=280千欧。
解:(1)作出直流负载线,求出点Q。
(2)求出点U"cc。
U"cc=Uce+IcR"L=6+1.5*2=9V (3)连接点Q和点U"cc即得交流负载线(图中黑线即为所求)二.放大电路的非线性失真作为对放大电路的要求,应使输出电压尽可能的大,但它受到三极管非线性的限制。
当信号过大或者工作点选择不合适,输出电压波形将产生失真。
由于是三极管非线性引起的失真,所以称为非线性失真。
1.由三极管特性曲线非线性引起的失真这主要表现在输入特性的起始弯曲部分,输出特性的间距不匀当输入又比较大时,就会使Ib、Uce和Ic的正负半周不对称,即产生非线性失真。
如图(1)所示2.工作点不合适引起的失真(1)工作点Q点设置偏高会产生饱和失真若工作点Q点设置偏高,虽然基极动态电流ib为不失真的正弦波,但是由于在输入信号正半周,靠近峰值的某段时间内晶体管进入了饱和区,导致集电极动态电流iC产生顶部失真,集电由于输出电压v o与R c上电压的变化相位相反,极电阻Rc上的电压波形必然随之产生同样的失真。
从而导致v由于晶体管进入饱和区工作而产生的失真现象称为饱和失o波形产生底部失真,此种真。
共射放大电路的原理与计算共射放大电路是一种利用晶体管的共射极特性来实现信号放大的电路。
它具有电压放大倍数高、输入电阻低、输出电阻高、通频带宽等优点,是最常用的基本放大电路之一。
本文将介绍共射放大电路的基本结构、性能指标、动态分析、交流负载线和非线性失真等内容,并给出相关的计算公式和示例。
共射放大电路的基本结构共射放大电路的基本结构如下图所示:E_S|R_S||----+----+----+----+| | | | |R_B1 R_B2 C_1 C_2 R_C| | | | |+----+----+----B +----+| | |C E || | |R_E C_E || | |+---------+---------+|C_3|+其中,E_S 是信号源,R_S 是信号源内阻,R_B1 和 R_B2 是分压式偏置电阻,R_C 是集电极负载电阻,R_E 是发射极稳定电阻,C_1 和 C_2 是耦合电容,C_E 是旁路电容,C_3 是旁路滤波电容。
晶体管的发射极E、基极B和集电极C 分别与地相连,形成共射极连接方式。
共射放大电路的工作原理是:当输入信号为正半周时,基极电压增加,使晶体管导通程度增强,集电极电流增加,集电极电压降低;当输入信号为负半周时,基极电压减小,使晶体管导通程度减弱,集电极电流减小,集电极电压升高;因此,输出信号与输入信号相位相反,实现了信号的反向放大。
共射放大电路的性能指标共射放大电路的主要性能指标有:电压放大倍数 A_u:表示输入电压和输出电压幅值和相位间的关系;输入电阻 r_i:表示放大电路对信号源的负载作用;输出电阻 r_o:表示放大电路对负载或后级放大器的影响;通频带 BW:表示放大电路对不同频率信号的放大能力;失真:表示输出波形与输入波形之间的差异。
这些指标可以通过动态分析来计算。
共射放大电路的动态分析动态分析是指在有信号输入时,分析放大电路各极间交流分量的变化关系。
由于晶体管是非线性元件,所以要对其进行线性化处理,得到微变等效电路。

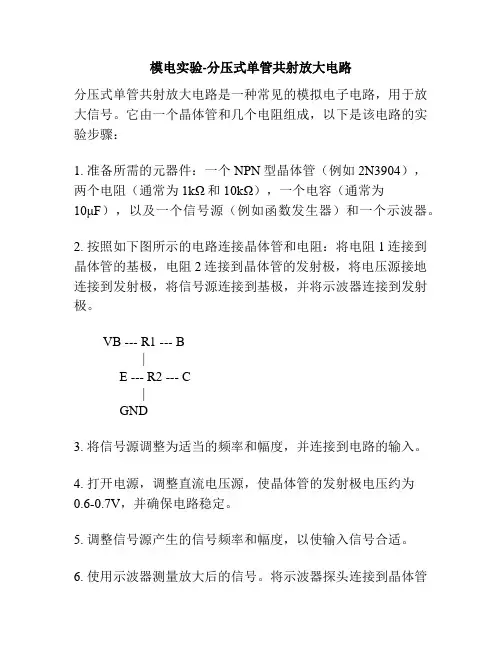

模电实验-分压式单管共射放大电路
分压式单管共射放大电路是一种常见的模拟电子电路,用于放大信号。
它由一个晶体管和几个电阻组成,以下是该电路的实验步骤:
1. 准备所需的元器件:一个NPN型晶体管(例如2N3904),两个电阻(通常为1kΩ和10kΩ),一个电容(通常为
10μF),以及一个信号源(例如函数发生器)和一个示波器。
2. 按照如下图所示的电路连接晶体管和电阻:将电阻1连接到晶体管的基极,电阻2连接到晶体管的发射极,将电压源接地连接到发射极,将信号源连接到基极,并将示波器连接到发射极。
VB --- R1 --- B
|
E --- R2 --- C
|
GND
3. 将信号源调整为适当的频率和幅度,并连接到电路的输入。
4. 打开电源,调整直流电压源,使晶体管的发射极电压约为
0.6-0.7V,并确保电路稳定。
5. 调整信号源产生的信号频率和幅度,以使输入信号合适。
6. 使用示波器测量放大后的信号。
将示波器探头连接到晶体管
的发射极,将其地线接地。
7. 观察并记录输出信号的波形、幅度和频率。
通过这些步骤,您可以实验和观察分压式单管共射放大电路的放大行为。
您还可以尝试使用不同的电阻值和电容值,以观察它们对放大效果的影响。
电子技术及实训试题(含答案)一、单选题(共51题,每题1分,共51分)1.共发射极放大电路的输出电压与输入电压的相位关系是(____)。
A、超前90度;B、同相;C、反相;D、滞后90度正确答案:C2.对放大电路进行静态分析的主要任务是(____)。
A、确定输出电阻;B、确定电压放大倍数Au;C、确定输入电阻;D、确定静态工作点Q正确答案:D3.PNP型三极管的三个脚分别为1、2、3。
用试验法测得三极管1端对地电压-6.2V,2端对地电压为-6V, 3端对地电压为-9V,则发射极(____)。
A、为1端;B、为3端;C、无法判断D、为2端;正确答案:D4.点接触型的二极管反向击穿电压大概是( )A、不确定B、几千伏;C、几十伏;D、几伏;正确答案:C5.面接触型的二极管反向击穿电压大概是( )A、几十伏;B、几伏;C、几百伏或者几千伏;D、不确定正确答案:C6.5倍的反相比例运算放大电路的输入信号是1V,输出电压是()V。
A、-5B、5;C、6;D、10;正确答案:A7.三极管可看成下列哪种电源:(____)。
A、受电压控制的电流源;B、受电流控制的电流源C、受电流控制的电压源;D、受电压控制的电压源;正确答案:B8.单相工频全波整流电路中,每个二极管导通的时间是(____)。
A、0.02S;B、0.01S;C、1S;D、2S正确答案:B9.若一稳压管的电压温度系数为正值,当温度升高时,稳定电压Uv 将(____)。
A、减小B、增大;C、不变;D、不确定;正确答案:B10.NPN管共射放大电路输出电压波形正半波顶部失真,电路产生的失真是(____)。
A、饱和失真;B、截止失真;C、输入电压产生的失真;D、输入电流产生的失真正确答案:B11.差模信号是极性()的两个信号。
A、不确定B、相反;C、相同;D、不同;正确答案:B12.在单相全波整流电路中,整流二极管承受的最大反向电压等于变压器二次电压U2(有效值)的(____)倍。
2021年职业技能鉴定国家题库维修电工中级理论知识题库及答案(一)一、单项选择题1.在市场经济条件下,职业道德具有( C )的社会功能。
A.鼓励人们自由选择职业B.遏制牟利最大化C.促进人们的行为规范化D.最大限度地克服人们受利益驱动2.在市场经济条件下,促进员工行为的规范化是( D )社会功能的重要表现。
A.治安规定B.奖惩制度C.法律法规D.职业道德3.职工对企业诚实守信应该做到的是( B )。
A.忠诚所属企业,无论何种情况都始终把企业利益放在第一位B.维护企业信誉,树立质量意识和服务意识C.扩大企业影响,多对外谈论企业之事D.完成本职工作即可,谋划企业发展由有见识的人来做4.要做到办事公道,在处理公私关系时,要( C )。
A.公私不分B.假公济私C.公平公正D.先公后私5.对待职业和岗位,( D )并不是爱岗敬业所要求的。
A.树立职业理想B.干一行、爱一行、专一行C.遵守企业的规章制度D.职定终身,绝对不改行6.不符合文明生产要求的做法是( D )。
A.爱惜企业的设备、工具和材料B.下班前搞好工作现场的环境卫生C.工具使用后按规定放置到工具箱中D.冒险带电作业7.并联电路中加在每个电阻两端的电压都( B )。
A.不等B.相等C.等于各电阻上电压之和D.分配的电流与各电阻成正比8.电功的常用实用的单位有( C )。
A.焦耳B.伏安C.度D.瓦9.基尔霍夫定律的( A )是绕回路一周电路元件电压变化为零。
A.回路电压定律B.电路功率平衡C.电路电流定律D.回路电位平衡10.把垂直穿过磁场中某一截面的磁力线条数叫作( A )。
A.磁通或磁通量B.磁感应强度C.磁导率D.磁场强度11.在RL串联电路中,UR=16V,UL=12V,则总电压为( B )V。
A.28 B.20 C.2 D.412.将变压器的一次侧绕组接交流电源,二次侧绕组的电流大于额定值,这种运行方式称为( B )运行。
A.空载B.过载C.满载D.轻载13.三相异步电动机的优点是( D )。
分压式偏置放大电路2.1 分压式偏置放大电路的组成分压式偏置放大电路如图所示。
V 是放大管;R B1、R B2是偏置电阻,R B1、R B2组成分压式偏置电路,将电源电压U CC 分压后加到晶体管的基极;R E 是射极电阻,还是负反馈电阻;C E 是旁路电容与晶体管的射极电阻R E 并联,C E 的容量较大,具有“隔直、导交”的作用,使此电路有直流负反馈而无交流负反馈,即保证了静态工作点的稳定性,同时又保证了交流信号的放大能力没有降低。
. 图a 图b 2.2 稳定静态工作点的原理分压式偏置放大电路的直流通路如图a 所示。
当温度升高,I C 随着升高,I E 也会升高,电流I E 流经射极电阻R E 产生的压降U E 也升高。
又因为U BE=U B-U E ,如果基极电位U B 是恒定的,且与温度无关,则U BE 会随U E 的升高而减小,I B 也随之自动减小,结果使集电极电流I C 减小,从而实现I C 基本恒定的目的。
如果用符号“ ”表示减小,用“ ”表示增大,则静态工作点稳定过程可表示为:要实现上述稳定过程,首先必须保证基极电位U B 恒定。
由图b 可见,合理选择元件,使流过偏置 电阻R B1的电流I 1比晶体管的基极电流I B 大很多,则U CC 被R B1、R B2分压得晶体管的基极电位U B :分压式偏置放大电路中,采用了电流负反馈,反馈元件为R E 。
这种负反馈在直流条件下起稳定静态工作点的作用,但在交流条件下影响其动态参数,为此在该处并联一个较大容量的电容C E ,使R E 在交流通路中被短路,不起作用,从而免除了R E 对动态参数的影响。
.2.3 电路定量分析1.静态分析根据定理可得输出回路方程↓↓→↓−−−−−−→−↑↑→↑→↑→-=C B BE U U U U E E C I I U U I I T B E B BE 恒定且CCB B B B U R R RU 212+=EBE B E R qU U I Icq -=≈βCQ BQ I I =BQCQ I I ⋅=βEE CE C C CC R I U R I U ++=)(E C CQ CC E E C C CC CEQ R R I U R I R I U U +-≈--=↑↓2.4动态分析由分压式偏置放大电路图A 可得交流通路如图C 所示及微变等效电路如图D 所示图C 分压式偏置电路的交流通路 图D 分压式偏置电路的交流微变等效电路 (1)电压放大倍数K输入电压 s r i ib b U i r i r == 输出电压 ''sc c L b L U i R i R β=-=-⋅//'sc b L C Lsr b be beR i r U i R R K U r ββ-⋅⋅===-⋅(2)输入电阻sr r 12////sr b b be r R R r = (3)输出电阻sc r s c C r R =设计举例:要求设计一个工作点稳定的单管放大器,已知放大器输出端的负载电阻R L =6K Ω,晶体管的电流放大系数β=50,信号频率f=KH z,电压放大倍数K ≥100,放大器输出电压的有效值U SC≥2.5V 。
