深层平板载荷试验检测地基承载力作业指导书

深层平板载荷试验10.1 适用范围10.1.1 深层平板载荷试验可适用于确定深部地基土层及大直径桩桩端土层在承压板下应力主要影响范围内的承载力。

10.1.1［条文说明］深层平板载荷试验包括埋深等于或大于3m的深度地基土的承载力和直径大于0.8m基桩岩土持力层端阻力的试验，模拟其实际受力状态。

10.1.2 深层平板载荷试验的承压板采用直径为0.8m的刚性板，当试井直径大于承压板直径时，紧靠承压板周围的外侧的土层高度应不少于80cm。

10.1.2［条文说明］承压板应平整地放置于深部地基土层或桩端持力层上，承压板上用小于试井直径的钢管传力柱，延伸至地面进行加荷；亦可利用井壁护圈作反力加荷，沉降观测宜直接在底板上进行。

10.2 仪器设备10.2.1深层平板载荷试验使用的荷载测量仪器、加、卸载设备、变形测量仪器应符合本规程第4.2.1- 4.2.3条的规定。

10.2.2加载反力装置一般通过传力柱至地表，采用压重平台反力装置，并应符合下列规定：1.传力柱的中心应与承压板的中心重合且垂直支撑。

2.传力柱和承压板的材料强度、刚度，应满足载荷试验的要求，在最大荷载作用下应不变形。

3.加载反力装置能提供的反力不得小于最大加载量的1.2倍。

4.压重宜在检测前一次加足，并均匀稳固地放置于平台上。

5.承压板放置时，应保持试验土层的原状结构和天然湿度。

10.2.3基准桩中心与传力柱中心和基准桩中心与压重平台支墩边的距离均不应小于2.0m。

10.3 现场检测10.3.1深层平板载荷试验使用维持荷载标准程序时，其加卸载分级、记录内容、及相对稳定标准应按本规程第4.3.3条-4.3.5条有关规定执行。

10.3.2 当出现下列情况之一时，可终止加载：1.沉降s急骤增大，荷载～沉降（Q～S）曲线上有可判定极限承载力的陡降段，且沉降量超过0.04d（d为承压板直径）；2.在某级荷载下，24小时内沉降速率不能达到稳定；3.本级沉降量大于前一级沉降量的5倍；4.当持力层土层坚硬，沉降量很小时，最大加载量不小于设计要求承载力特征值的2倍。

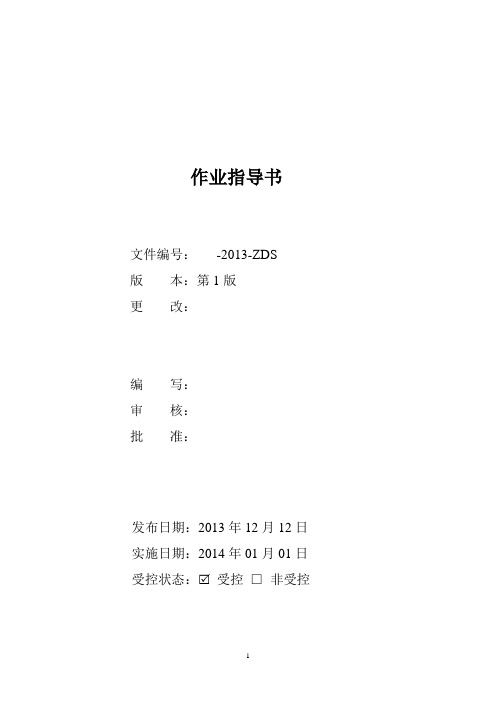

作业指导书文件编号：-2013-ZDS版本：第1版更改：编写：审核：批准：发布日期：2013年12月12日实施日期：2014年01月01日受控状态： 受控□非受控1目录1、浅层平板载荷试验 (1)2、深层平板载荷试验 (2)3、单桩竖向抗压静载试验 (2)4、静力触探试验 (6)5、标准贯入试验 (7)6、处理后地基静载荷试验 (8)7、复合地基静载荷试验 (9)8、复合地基增强体单桩静载荷试验 (10)9、单桩竖向抗拔静载试验 (12)10、单桩水平静载荷试验 (14)11、低应变法 (17)12、高应变法 (19)1、浅层平板载荷试验1.1 目的和适用范围及标准地基土浅层平板载荷试验适用于确定浅部地基土层的承压板下应力主要影响范围的承载力和变形系数。

试验依据GB50007-2011《建筑地基基础设计规范》。

1.2 试验原理载荷试验是在现场用一个刚性承压板逐级加荷，测定天然地基、单桩或复合地基的沉降随荷载的变化，借以确定它们承载能力的现场试验。

在拟建建筑场地上将一定尺寸和几何形状（方形或圆形）的刚性板安放在被测的地基持力层上，逐级增加荷载，由固定在基准梁上的变形测量装置测得相应的稳定沉降，直至达到地基破坏标准，由此可得到荷载沉降曲线，即p-s曲线。

通过对p-s曲线进行计算分析，可以得到地基土的承载力fak.1.3 仪器设备1.3.1试验设备包括承压板、加荷装置和沉降观测装置①加荷系统：承压板②加荷装置：液压千斤顶、应力环③反力系统：地锚、工字钢反力架，一般反力可以由重物、地锚单独或地锚与重物联合提供④量测系统：支撑柱、基准梁、位移测量元件1.4 试验技术要求与操作步骤1.4.1 地基土浅层平板载荷试验可适用于确定浅部地基土层的承压板下应力主要影响范围内的承载力。

承压板面积不应小于0.25m2，对于软土不应小于0.5m2。

1.4.2 试验基坑宽度不应小于承压板宽度或直径的三倍。

应保持试验土层的原状结构和天然湿度。

桩基载荷试验检测方案一、工程概况该工程包括33栋住宅、一栋会所、两个独立地下室，建筑物层数2～18F，住宅建筑面积223905.6m2，会所建筑面积3461m2，底商建筑面积13929.51m2。

拟建建筑物分布情况将整个场区分为北区、南区和样板区。

北区包括1#楼～4#楼、8#楼～15#楼，南区包括16#楼～30#楼，样板区包括5#、6#、7#、31#、32#、33#楼，拟建建筑物结构形式为框架或剪力墙结构，拟采用桩基础。

拟建场地南区设计整平标高291.4～292.5m，南、北区各设计一个独立地下室，设计地下室高度约5m，南区地下室底板设计标高286.4～287.5m，地下室底板设计标高均位于现有场地地面以上。

地下室基础采用人工挖孔桩基础，基础持力层采用卵石层，其极限端阻力标准值为qsk =2600kPa，桩基设计等级为丙级。

南区16#楼～30#楼和样板区31#楼～33#楼建筑采用人工挖孔桩基础，基础持力层采用卵石层和中风化泥岩，其极限端阻力标准值为qsk =3000kPa，桩基设计等级为乙级。

二、方案编制依据1．《四川省建筑地基基础质量检测若干规定》（修订本）；2．《建筑地基地基设计规范》（GB50007-2002）；3．《建筑桩基技术规范》（JGJ94-2008）。

三、检测方案本工程采用人工挖孔灌注桩，桩端持力层采用卵石层和中风化泥岩。

桩端采用卵石层的桩极限端阻力标准值为2600kPa，桩数为495根；桩端采用中风化页岩的桩极限端阻力标准值为3000kPa，桩数为1266根。

根据《四川省建筑地基基础质量检测若干规定》及设计要求，需进行桩身完整性检测及单桩竖向承载力检测。

桩身完整性检测：采用低应变进行完整性检测，检测数量为100％，共1641根。

单桩竖向承载力检测：采用深层平板载荷试验和岩基载荷试验。

深层平板载荷试验选取数量分别为总桩数的1％，且不少于3个点，本工程选取5个点。

岩基载荷试验选取数量分别为总桩数的1％，且不少于3个点，本工程选取54个点。

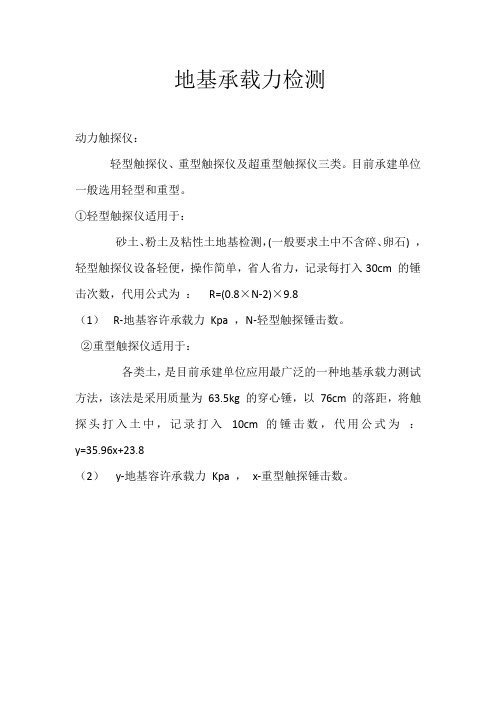

地基承载力检测
动力触探仪：
轻型触探仪、重型触探仪及超重型触探仪三类。

目前承建单位一般选用轻型和重型。

①轻型触探仪适用于：
砂土、粉土及粘性土地基检测，(一般要求土中不含碎、卵石) ，轻型触探仪设备轻便，操作简单，省人省力，记录每打入30cm 的锤击次数，代用公式为：R=(0.8×N-2)×9.8
（1）R-地基容许承载力Kpa ，N-轻型触探锤击数。

②重型触探仪适用于：
各类土，是目前承建单位应用最广泛的一种地基承载力测试方法，该法是采用质量为63.5kg 的穿心锤，以76cm 的落距，将触探头打入土中，记录打入10cm 的锤击数，代用公式为：y=35.96x+23.8
（2）y-地基容许承载力Kpa ，x-重型触探锤击数。

地基承载力作业指导书一、适用范围在地层或土体的原位应力状态和天然含水率保持不变、原生结构不受或少受扰动的条件下，直接或间接地测定岩、土体地基承载力的动力触探、静力触探法。

动力触探法适用于黏性土、砂类土和碎石类土。

静力触探法适用于软土、黏性土、粉土、砂类土及少量碎石的土层。

二、检测项目动力触探法、静力触探法测地基承载力。

三、技术标准《铁路工程地质原位测试规程》TB10018-2003四、仪器设备静力触探仪五、现场试验1、动力触探法试验⑴动力触探作业前必须对机具设备进行检查，确认正常后，方可启动。

部件磨损及变形超过下列规定者，应予更换或修理。

Ⅰ探头允许磨损量：直径磨损不得大于2mm，锥尖高度磨损不得大于5mm；Ⅱ每节探杆非直线偏差不得大于0.6％；Ⅲ所有部件连接处丝扣应完好，连接紧固。

⑵动力触探机具安装必须稳固，在作业过程中支架不得偏移；动力触探时，应始终保持重锤沿导杆垂直下落，锤击频率应控制在15～30击/min；动力触探的锤座距孔口高度不宜超过1.5cm，探杆应保持竖直。

⑶轻型动力触探作业时，应先用轻便钻具钻至所需测试土层的顶面，然后对该土层连续贯入。

当贯入30cm的击数超过90击或贯入15cm超过45击时，可停止作业。

如需对下卧层进行测试，可用钻探方法穿透该层后继续触探。

⑷轻型动力触探应每贯入30cm记录其相应击数。

⑸根据地层强度的变化，重型和特重型动力触探可互换使用。

重型动力触探实测击数大于50击/10cm，宜改用特重型；当重型动力触探实测击数小于5击/10cm时，不得采用特重型动力触探。

⑹在预钻孔内进行重型或特重型动力触探作业，钻探孔径大于90cm、孔深大于3m；实测击数大于8击/10cm时，可用小于或等于90cm的孔壁管下放至孔底或用松土回填钻孔，以减小探杆径向晃动。

⑺重型、特重型动力触探应每贯入10cm记录其相应击数。

地层松软时，可采用测量每阵击（一般为1～5击）的贯入度，并按式(1)换算成相当于同类型动力触探贯入10cm时的击数。

地基承载力（轻、重型动力触探法）试验检测作业指导书目的为了规范动力触探检测的各个环节，特制定本细则。

2. 适用范围本细则适用于港口工程和修造船水工建筑物地基土动力触探检测的前期准备、现场实施和内业分析计算。

通航建筑物可参照执行。

3.引用文件3.1检测依据的技术标准《港口岩土工程勘察规范》JTS133-1-2010；《港口工程地基规范》JTJ147-1-2010；《岩土工程勘察工作规程》DB42/169-2003；《建筑地基处理技术规范》JGJ79-2002。

试验全过程应明确所依据的技术标准，并严格按标准执行。

3.2合同文件工程检测合同是检测依据标准之一，检测人员进场前，应了解合同的主要内容，合同义务必须履行。

当合同的内容与采用的技术标准有矛盾时，应向委托方说明，但原则上应优先履行合同义务。

4 职责4.1现场检测人员负责现场检测。

提倡谁检测谁分析的原则，若现场检测人员由于时间的关系需委托他人进行内业分析时，检测人员应将现场检测的基本情况，资料分析中应注意的问题，现场检测的全部资料无一缺少的移交给内业分析人。

检测人员对检测的原始数据的真实性和有关资料的质量负完全负责。

4.2内业分析人负责曲线绘制及成果整理，对绘制的曲线成果整理的质量负责。

由于人为原因（例如擅自修改原始记录数据）导至工程质量问题或工程质量纠纷，应由内业分析人员负责。

内业分析中非技术方面的疑难问题，应请示公司总经理协助解决。

内业分析中技术方面的疑难问题应请示公司技术负责人或总工程师协助解决。

4.3一般情况下，内业分析人应同时负责编写检测报告并对所编写报告的质量负责。

4.4公司技术负责人或总工程师负责报告审核，根据报告中的波形曲线检查报告分析的质量，对报告结论的合理性负责。

5 工作程序5.1检测数量及检测桩位确定5.1.1动力触探试验的检测点数量及检测部位按规范或设计单位的要求执行，若委托方确定的检测数量少于规范或设计要求，项目负责人应向委托方说明，经解释说明后可按合同要求的检测点数量执行。

K75平板载荷检测地基系数作业指导书一试验目的及适用范围K75平板载荷仪适用于粗、细粒土压实后的路基、基层等地基系数的测试，也可用于计算均匀地基土的变形模量。

试验依据《军用机场水泥混凝土道面使用质量评定标准》(GJB2264－1995)（百度无此规范）和《铁路工程土工试验规程》（TB10123-2004）（此规范只有K30）。

二试验设备1荷载板：荷载板为圆形钢板, 其直径为75cm、板厚不宜低于10mm。

2 加载装置：1）液压千斤顶与手动油泵, 通过高压油软管连接。

2）液压油软管长度至少为2m，两端应装有自动开闭阀门的快速接头，以防止液压油漏出。

3）手动液压泵上应装有一个可调节减压阀，可准确地分级对荷载板实施加、卸载。

4）测压表量程应达到最大试验荷载的1.25倍, 精度不低于0.6级。

5）当使用测力计直接测量加荷荷载时，测力计精度应达到1％。

3 反力装置的承载能力应大于最大试验荷载10KN。

4 下沉量测量装置由测桥和测表组成。

测桥用于安装测表固定支架或作为测表量测基准面，由长度不小于3m的支撑梁和支撑座组成。

支撑梁可沿两个支撑座立柱升降，以调整高度，并有水准泡校准水平。

主要仪器技术参数如下：荷载板直径：750mm千斤顶载入能力范围：0-20T千斤顶行程：120mm测桥跨度：3000mm手动油泵额定压力：70MPa压力测试范围：0-25MPa位移测试范围：0-10mm使用15号机械油，适用环境温度为500C—4500C3 试验程序3.1实验准备(1) 选择有代表性的测点,每组三点,至少一组。

(2) 将测点的土基表面用锹铲平,局部不平整处用油灰刀修刮;用水平尺检测;大致平整后铺干水泥或细砂少许,填平土基凹处,不可覆盖全部土基表面,避免形成一层。

(3) 安置承载板,用水平尺校正,注意上下板中心对正。

(4) 将载重汽车置于测点上,使系于加劲小梁中部的垂球对准承载板中心,然后收起垂球。

(5) 在承载板上安放千斤顶,注意对准中心。

作业指导书编号：ZY-01版次：D/0文控编号：ZY0803遵义市渝凡达建设工程质量检测中心2010年12月实施1.1宗旨1.2适用范围1.3现场检测方法1.4技术标准1.5检测项目、被测参数大小及允许变化范围A．动测法2．机械阻抗法（瞬态）2.1适用范围2.2检测标准2.3检测仪器、设备名称、型号、量程、准确度、分辨率2.4测桩时间要求及检测数量2.5进场前的准备2.6现场检测2.7测试参数的选择2.8试验工作2.9检测数据分析与判定2. 10撤离检测现场3．反射波法3.1适用范围3.2检测标准3.3检测仪器、设备名称、型号、量程、准确度、分辨率3.4测桩时间要求3.5进场前的准备3.6现场检测3.7测试参数的选择3.8试验工作3.9检测数据分析与判定3. 10基桩检测质检3. 11及时处理基桩现场检测中所出现的问题3.1 2撤离检测现场3.13检测结果验证方法4.1适用范围4.2检测标准4.3检测仪器、设备名称、型号、量程、准确度、分辨率4.4测桩时间要求及检测数量4.5进场前准备4.6现场检测前的准备工作4.7测试参数的选择4.8激振设备4.9基桩现场检测4. 10及时处理基桩现场检测中所出现的问题4. 11撤离检测现场4.12检测结果验证方法5．高应变实测曲线拟合法5.1高应变拟合法的制定根据5.2高应变曲线拟合法的原始数据5.3高应变曲线拟合法的计算流程5.4高应变拟合程序的使用5.5拟合法支持CASE法B．静载法6．单桩竖向抗压静载试验6.0适用范围6.1检测标准6.2试验设备6.3测试开始时间要求6.4单桩竖向抗压静载试验流程框图6.5签定检测合同6.6试验方案的编写6.7试验方案的审查6.8平整场地、搭建承重平台、准备重物6.9仪器设备的准备6. 10检查场地平整及仪器完好情况6. 11安装仪器设备6. 12现场试验6. 13室内资料验收、整理、数据分析及结果评价6. 14检测报告的编写6. 15检测报告的审查6. 16检测报告的打印签发6.1 7存档7．单桩竖向抗拔静载试验7.0适用范围7.1检测标准7.2试验设备7.3测试开始时间要求7.4单桩竖向抗拔静载试验流程框图7.5签定检测合同7.6试验方案的编写7.7试验方案的审查7.8仪器设备的准备7.9检测仪器设备完成情况7. 10安装仪器设备7. 11现场试验7. 12室内资料验收、整理、数据分析及结果评价7. 13检测报告的编写7. 14检测报告的审查7. 15检测报告的打印签发7. 16存档7. 17客户回访8．单桩水平静载试验8.0适用范围8.1检测标准8.2试验设备8.3测试开始时间要求8.4单桩水平静载试验流程框图8.5签定检测合同8.6试验方案的编写8.7试验方案的审查8.8仪器设备的准备8.9检测仪器设备完成情况8. 10安装仪器设备8. 11现场试验8. 12室内资料验收、整理、数据分析及结果评价8. 13检测报告的编写8. 14检测报告的审查8. lo检测报告的打印签发8. 16存档8.1 7客户回访9.0适用范围及测定参数9.1检测标准9.2试验设备9.3测试时间要求9.4复合地基载荷试验流程框图9.5签定检测合9.6试验方案的编写9.7试验方案的审查9.8平整场地，搭建承重平台准备重物9.9仪器设备的准备9. 10检查场地平整及仪器完好情况9. 11安装仪器设备9. 12现场检测9. 13室内资料验收、整理、数据分析及结果评价9. 14检测报告的编写9. 15检测报告的审查9. 16检测报告的打印签发9. 17存档9. 18客户回访10.深层平板载荷试验10.0适用范围及测定参数10.1检测标准10.2试验设备10.3测试时间要求10.4深层平板载荷试验流程框图10.5签定检测合同10.6试验方案的编写10.7试验方案的审查10.8反力装置的构造及搭建10.9仪器设备的准备10. 10检查反力圈梁、场地平整及仪器完好情况10. 11安装仪器设备10. 12现场检测10. 13室内资料验收、整理、数据分析及结果评价10. 14检测报告的编写10. 15检测报告的审查10. 16检测报告的打‘印签发10. 17存档11.0适用范围及测定参数11.1检测标准11.2试验设备11.3测试时间要求11.4浅层平板载荷试验流程框图11.5签定检测合同11.6试验方案的编写11.7试验方案的审查11.8平整场地，搭建承重平台准备重物11.9仪器设备的准备11. 10检查场地平整及仪器完好情况11. 11安装仪器设备11. 12现场检测11. 13室内资料验收、整理、数据分析及结果评价11. 14检测报告的编写11. 15检测报告的审查11. 16检测报告的打印签发1J.17存档11. 18客户回访C超声波检测12.超声波透射法12.1适用范围12.2检测标准12.3检测仪器、名称、型号、量程、准确度12.4现场检测12.5检测数据的处理与判定13.超声测缺13.1适用范围13.2检测标准13.3检测仪器、名称、型号、量程、准确度13.4现场检测13.6不密实区和空洞检测13.7混凝土结合面质量检测13.8表面损伤层检测14.超声回弹综合法14.1适用范围14.2检测标准14.3检测仪器、名称、型号、量程、准确度14.4现场检测14.5回弹值的测量与计算14.6超声声速值的测量与计算14.7混凝土强度的推定15.锚杆锚索抗拔试验15.0适用范围15.1检测标准15.2试验设备15.3检测时间要求15.4试验流程框图15.5签定检测合同应完成的工作15.6试验方案15.7试验方案的审查15.8基本试验15.9蠕变试验15. 10验收试验15. 11现场试验15. 12室内资料验收、整理、数据分析及结果评价15. 13检测报告的编写15. 14打印15. 15检测报告打印签发15. 16存档15. 17回访16.0适用范围及测定参数16.1检测标准16.2试验设备16.3检测时间及数量16.4准备工作16.5现场操作16.6室内资料整理16.7地基土密实度的确定17.标准贯入试验17.0适用范围及测定参数17.1检测标准17.2试验设备17.3试验前的准备工作17.4现场试验17.5室内资料整理17.6试验锤击数N值对地基土的评价18．钻芯法试验18.0适用范围18.1检测标准18.2检测仪器设备18.3检测时间要求及检测数量18.4进场前的准备18.5现场检测18.6试件的截取18.7试件的加工与测量18.8芯样的抗压强度试验18.9芯样混凝土强度的计算18.10岩石单轴抗压强度试验18.11检测数据的分析与判定19.0适用范围19.1检测标准19.2试验设备19.3操作细则19.4仪器标定19.5试验步骤19.6结果整理20.波速测试20.1适用范围及测定参数20.2检测标准20.3波速测试流程20.4收集资料20.5编写测试纲要20.6试验纲要审查20.7现场试验20.8室内资料整理20.9报告的编写20. 10检测报告的审查20. 11报告打印签发20. 12存档20. 13回访21.岩基载荷试验21.0适用范围及测定参数21.1检测标准21.2试验设备21.3测试时间要求21.4岩基载荷试验流程框图21.5签定检测合同21.6试验方案的编写21.7试验方案的审查2J.8反力装置的构造及搭建21.9仪器设备的准备。

深层平板载荷试验方案1. 简介深层平板载荷试验是一种用来测量土壤承载力和变形特性的试验方法。

该试验通常用于地基工程中，以评估地基的稳定性和承载能力。

本文档将介绍深层平板载荷试验的方案和步骤。

2. 试验目的深层平板载荷试验的主要目的是评估地基的承载能力和变形性能。

通过施加不同的荷载于地表上的平板上，并测量平板的沉降，可以推导出土壤的承载力和变形特性。

试验结果可用于设计地基工程和确定结构的安全性。

3. 试验装置和工具进行深层平板载荷试验需要以下装置和工具：•深层平板载荷试验仪：用于施加荷载和测量平板的沉降和变形。

•荷载施加系统：用于施加不同的荷载于平板上。

•测量设备：包括测量仪器和传感器，用于测量平板的沉降和变形。

•计算机和数据处理软件：用于记录和分析试验数据。

4. 试验步骤4.1 准备工作在进行深层平板载荷试验之前，需要进行以下准备工作：1.确定试验区域：选择适合进行试验的地点，并保证地面平整。

2.安装平板：将平板安装在试验区域的地面上，并确保平板的水平度。

3.安装荷载施加系统：将荷载施加系统安装在平板上，并确保其稳定性和准确性。

4.连接测量设备：将测量设备与平板连接，并确保其正常工作。

4.2 施加荷载按照设计要求，逐步施加不同大小的荷载于平板上。

在每个荷载水平下稳定后，记录并测量平板的沉降和变形。

重复此步骤，直到达到试验终点。

4.3 记录数据在每个荷载水平下，记录平板的荷载和对应的沉降和变形数据。

确保所有数据准确可靠，并妥善保存。

4.4 数据处理使用计算机和数据处理软件对试验数据进行处理和分析。

根据测量数据，绘制沉降曲线和变形曲线。

计算出土壤的承载力和变形参数，并进行数据统计。

4.5 结果解读根据试验数据和分析结果，评估地基的承载能力和变形特性。

根据结构设计要求，判断地基是否满足承载要求，并提出相应的建议和改进措施。

5. 安全注意事项在进行深层平板载荷试验时，需要注意以下安全事项：1.注意人员安全：只允许受过培训和具备相关知识的人员参与试验操作。

地基承载力作业指导书一、适用范围在地层或土体的原位应力状态和天然含水率保持不变、原生结构不受或少受扰动的条件下，直接或间接地测定岩、土体地基承载力的动力触探、静力触探法。

动力触探法适用于黏性土、砂类土和碎石类土。

静力触探法适用于软土、黏性土、粉土、砂类土及少量碎石的土层。

二、检测项目动力触探法、静力触探法测地基承载力。

三、技术标准《铁路工程地质原位测试规程》TB10018-2003四、仪器设备静力触探仪五、现场试验1、动力触探法试验⑴动力触探作业前必须对机具设备进行检查，确认正常后，方可启动。

部件磨损及变形超过下列规定者，应予更换或修理。

Ⅰ探头允许磨损量：直径磨损不得大于2mm，锥尖高度磨损不得大于5mm；Ⅱ每节探杆非直线偏差不得大于0.6％；Ⅲ所有部件连接处丝扣应完好，连接紧固。

⑵动力触探机具安装必须稳固，在作业过程中支架不得偏移；动力触探时，应始终保持重锤沿导杆垂直下落，锤击频率应控制在15～30击/min；动力触探的锤座距孔口高度不宜超过1.5cm，探杆应保持竖直。

⑶轻型动力触探作业时，应先用轻便钻具钻至所需测试土层的顶面，然后对该土层连续贯入。

当贯入30cm的击数超过90击或贯入15cm超过45击时，可停止作业。

如需对下卧层进行测试，可用钻探方法穿透该层后继续触探。

⑷轻型动力触探应每贯入30cm记录其相应击数。

⑸根据地层强度的变化，重型和特重型动力触探可互换使用。

重型动力触探实测击数大于50击/10cm，宜改用特重型；当重型动力触探实测击数小于5击/10cm时，不得采用特重型动力触探。

⑹在预钻孔内进行重型或特重型动力触探作业，钻探孔径大于90cm、孔深大于3m；实测击数大于8击/10cm时，可用小于或等于90cm的孔壁管下放至孔底或用松土回填钻孔，以减小探杆径向晃动。

⑺重型、特重型动力触探应每贯入10cm记录其相应击数。

地层松软时，可采用测量每阵击（一般为1～5击）的贯入度，并按式(1)换算成相当于同类型动力触探贯入10cm时的击数。
