ANSYS工程分析 基础与观念Chapter04
- 格式:doc
- 大小:5.32 MB
- 文档页数:41
有限元分析ANSYS理论与应用第四版课程设计一、选题背景有限元分析是一种数值分析方法,广泛应用于各个领域。
它通过将复杂问题离散化为简单的有限元单元,然后计算每个单元中的变量,最终得到整个结构体系的解。
有限元分析在工程领域特别受欢迎,因为它可以模拟各种复杂情况,例如热传导、机械应力、电磁场等等。
而ANSYS是目前最为流行的有限元分析软件之一,也是工业界最广泛使用的有限元分析软件之一。
因此,学习ANSYS有限元分析对于工程学生来说非常重要。
同时,深入了解ANSYS的原理和应用,可以培养学生的分析和解决实际问题的能力。
因此,在毕业设计中选择有限元分析ANSYS理论与应用第四版课程设计,是十分有意义的。
二、任务介绍此次毕业设计的主要任务是:研究有限元分析ANSYS理论与应用第四版的内容,结合自己所学的工程知识,开展一个完整的课程设计。
具体任务包括以下几个方面:1. 学习有限元分析ANSYS理论与应用第四版的内容在开始课程设计之前,首先应当充分了解有限元分析ANSYS理论与应用第四版的内容。
学习过程中需要做到以下几点:•仔细研读ANSYS有限元分析的理论原理•阅读实例并模拟实例分析•练习使用软件进行有限元分析2. 独立设计一个有限元分析问题独立设计一个有限元分析问题,通过ANSYS软件进行模拟,从而体验有限元分析的具体过程。
设计问题的具体细节应满足以下几点:•选取合适的设计问题,并设计一个相应的结构模型•通过ANSYS软件对所设计的结构模型进行有限元分析•根据分析结果,解释结构中的应力分布和变形情况3. 形成课程设计报告将独立完成的有限元分析问题的报告形成课程设计报告。
具体要求如下:•完整介绍自己所设计的有限元分析问题,包括结构模型、参数设置等•描述有限元分析的具体过程•分析并解释分析结果,并对结果进行合理的解释和评估•总结有限元分析的理论和应用,提出未来研究的方向和思考三、学习方法和途径学习ANSYS有限元分析的理论和方法有多种途径和方法。
ANSYS有限元分析入门与应用指南第一章:ANSYS有限元分析概述ANSYS是一种常用于工程领域的有限元分析软件,主要用于对各种结构进行力学分析、流体动力学分析、热传导分析等。
本章将对ANSYS的基本原理、工作流程和应用领域进行介绍。
1.1 ANSYS的基本原理ANSYS基于有限元方法,将实际结构或系统离散为有限数量的单元,通过对单元进行各种物理特性的分析,最终得到整个结构的行为。
有限元方法是一种数值分析方法,可以有效解决传统方法难以处理的复杂问题。
1.2 ANSYS的工作流程ANSYS的工作流程包括几个关键步骤:前处理、求解和后处理。
前处理阶段主要负责模型的建立和单元网格的划分,求解阶段进行物理场的计算和求解,后处理阶段对结果进行可视化和分析。
1.3 ANSYS的应用领域ANSYS可应用于各个工程领域,如固体力学、流体力学、热传导、电磁场等。
在航空航天、汽车工程、建筑结构、电子设备等领域都有广泛的应用。
第二章:ANSYS建模与前处理在使用ANSYS进行有限元分析之前,需要对模型进行建模和前处理工作。
本章将介绍ANSYS建模的基本方法和前处理的必要步骤。
2.1 模型建立ANSYS提供了多种建模方法,包括几何建模、CAD导入、脚本编程等。
用户可以根据需要选择合适的建模方法,对模型进行几何设定。
2.2 材料定义和属性设置在进行有限元分析之前,需要为材料定义材料性质和属性。
ANSYS提供了多种材料模型,用户可以根据具体需求进行选择和设置。
2.3 网格划分网格划分是有限元分析中非常重要的一步,它决定了模型的离散精度和计算效果。
ANSYS提供了多种单元类型和划分算法,用户可以根据需要进行合理的网格划分。
第三章:ANSYS求解与后处理在进行前处理完成后,就可以进行有限元分析的求解和后处理了。
本章将介绍ANSYS的求解方法和后处理功能。
3.1 求解方法ANSYS提供了多种求解方法,如直接法、迭代法等。
根据模型的复杂程度和求解要求,用户可以选择合适的方法进行求解。

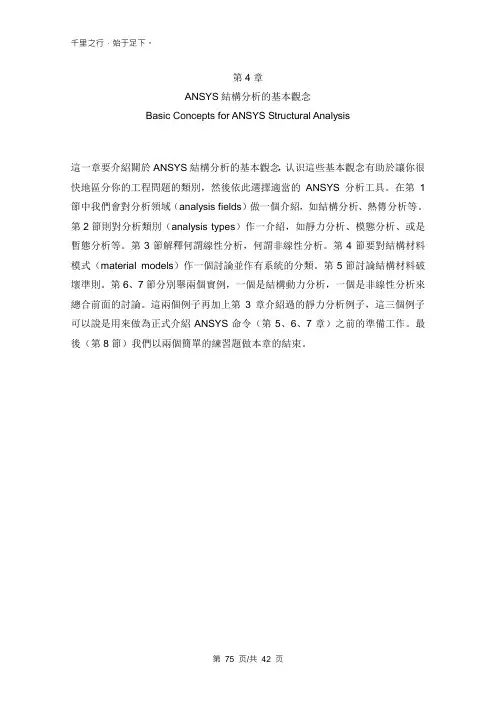

第4章ANSYS結構分析的基本觀念Basic Concepts for ANSYS Structural Analysis這一章要介紹關於ANSYS結構分析的基本觀念,认识這些基本觀念有助於讓你很快地區分你的工程問題的類別,然後依此選擇適當的ANSYS分析工具。
在第1節中我們會對分析領域(analysis fields)做一個介紹,如結構分析、熱傳分析等。
第2節則對分析類別(analysis types)作一介紹,如靜力分析、模態分析、或是暫態分析等。
第3節解釋何謂線性分析,何謂非線性分析。
第4節要對結構材料模式(material models)作一個討論並作有系統的分類。
第5節討論結構材料破壞準則。
第6、7節分別舉兩個實例,一個是結構動力分析,一個是非線性分析來總合前面的討論。
這兩個例子再加上第3章介紹過的靜力分析例子,這三個例子可以說是用來做為正式介紹ANSYS命令(第5、6、7章)之前的準備工作。
最後(第8節)我們以兩個簡單的練習題做本章的結束。
第75 页/共42 页第4.1節學科領域與元素類型Disciplines and Element Types4.1.1 學科領域(Disciplines)我們之前提過,ANSYS提供了五大學科領域的分析能力:結傋分析、熱傳分析、流場分析、電場分析、磁場分析(電場分析及磁場分析可統稱為電磁場分析),此外ANSYS也提供了偶合場分析(coupled-field analysis)的能力。
為了能分析橫跨多學科領域的偶合場,ANSYS提供了一些偶合場元素(coupled-field elements),但是這些元素還是無法涵蓋所有偶合的可能性(舉例來說,ANSYS 並沒有流場與結構的偶合場元素)。
但是在ANSYS的操作環境下,再加上利用APDL [Ref. 20],理論上可以進行各種偶合場分析(但是計算時間及收斂性常是問題所在)。
下一小節將舉幾個例子來解說偶合場分析的含義,更詳細的偶合場分析步驟你必須參閱Ref. 15。
ansys教程ANSYS是一种通用的有限元分析(FEA)软件,可用于模拟和分析各种物理现象和工程问题。
它具有强大的模拟能力,可以模拟结构力学、流体力学、热传导、电磁等多个领域的问题。
本教程将为读者介绍如何使用ANSYS进行基本的有限元分析,并包含以下内容:第一部分:ANSYS介绍本节将介绍ANSYS的基本概念和核心功能,包括有限元分析的原理和步骤,ANSYS的安装和界面介绍等。
第二部分:模型建立本节将讲解如何使用ANSYS建立模型,包括几何建模和网格划分,以及如何导入外部模型。
第三部分:边界条件和加载本节将介绍如何定义边界条件和加载条件,包括约束条件、外部力和热辐射等。
第四部分:网格生成和求解本节将讲解如何进行网格生成和求解,包括网格生成器的选择和参数设置,以及求解器的选择和设置。
第五部分:结果分析本节将介绍如何分析并解释ANSYS的结果输出,包括应力、位移、温度等。
第六部分:高级功能本节将介绍ANSYS的一些高级功能,如优化、参数化和动态分析等。
第七部分:实例分析本节将通过一些实际案例来演示如何使用ANSYS解决工程问题,包括结构强度、流体流动等。
本教程将使用ANSYS的最新版本进行讲解,读者可以根据自己对ANSYS的需求选择相应的版本。
同时,在教程中还会提供一些ANSYS的使用技巧和注意事项,以帮助读者更好地掌握和应用ANSYS。
在学习和使用ANSYS时,读者需要具备基本的工程力学和数学知识,并具备一定的计算机和编程基础。
同时,由于ANSYS是一款功能强大且复杂的软件,初学者可能需要花费一些时间来熟悉和掌握它的使用方法。
总之,本教程将为读者提供一个系统和全面的学习ANSYS的指南,帮助读者快速入门并能独立使用ANSYS进行工程分析和模拟。
希望读者能通过本教程充分了解和掌握ANSYS的功能和应用,提高工程问题的解决能力。
如果读者能够深入研究并掌握ANSYS,将为其未来的工作和研究提供极大的帮助。
第一章 ANSYS 分析基本步骤黑小2本章目标黑小3学习完本章后;学员应该能够初步掌握ANSYS 分析问题的基本操作步骤.揩小4Lesson A. 分析过程2-1. ANSYS 分析过程中的三个主要步骤.2-2. ANSYS 分析步骤在GUI 中的体现. Lesson B. 文件管理2-3. ANSYS 文件系统: a. ANSYS 在分析过程中怎样使用文件. b. ANSYS 使用的文件名称的格式.c.确定 ANSYS 默认的文件名.2-4. ANSYS 的数据库: a.ANSYS 数据库中存储的数据.b. 数据库的存储操作.c.数据库的恢复操作.d. 怎样通过存储及恢复数据库文件修改错误. Lesson C. ANSYS 分析基本步骤训练 2-5. ANSYS 分析过程实例演练.Lesson A. 分析过程ANSYS 分析采用的是有限元分析技术..在分析时;必须将实际问题的模型转化为有限元模型..有限元分析FEA 是对物理现象几何及载荷工况的模拟;是对真实情况的数值近似..通过划分单元;求解有限个数值来近似模拟真实环境的无限个未知量..ObjectiveLesson Objectives1. 创建有限元模型 – 创建或读入几何模型. – 定义材料属性. – 划分单元 节点及单元.2. 施加载荷进行求解 – 施加载荷及载荷选项. – 求解.3. 查看结果 – 查看分析结果.– 检验结果. 分析是否正确分析的三个主要步骤可在主菜单中得到明确体现..主菜单中各部分的顺序基本上是按着常规问题分析顺序设置的..1.建立有限元模型2.施加载荷求解3.查看结果主菜单2-2. ANSYS 分析步骤在GUI 中的体现.1-1. ANSYS 分析过程中的三个主要步骤.Procedure1. .....2. .....3. .....1. 第一步创建有限元模型之主菜单体现主要部分:定义单元类型定义实常数定义材料建立实体模型等转变为有限元模型建立有限元模型2. 第二步施加荷载求解之主菜单体现主要部分:定义分析类型施加约束与荷载定义载荷步求解施加荷载求解3. 第三步查看结果之主菜单体现主要部分:读入结果显示图形结果显示列表结果定义单元表查看结果Lesson B. 文件管理ANSYS 文件及工作文件名:ANSYS 在分析过程中需要读写文件..生成的文件有的是程序自动生成的如日志文件;有的是在使用者控制下生成的..文件格式为 jobname.ext ; 其中 jobname 是设定的工作文件名; ext 是由ANSYS 定义的扩展名;用于区分文件的用途和类型.. 默认的工作文件名是 file ..使用时建立自己的工作文件名..一些特殊的文件ANSYS 的数据库;是指在前处理、求解及后处理过程中;ANSYS 保存在内存中的数据..数据库既存储输入的数据;也存储结果数据:• 输入数据 - 必须输入的信息 模型尺寸、材料属性、载荷等. • 结果数据 - ANSYS 计算的数值 位移、应力、应变、温度等.存储操作将ANSYS 数据库从内存中写入一个文件..数据库文件以db 为扩展名是数据库当前状态的一个备份..2-4b. 存储数据库操作.2-4a. ANSYS 数据库中存储的数据.2-3a. ANSYS 怎样在分析中使用文件. 2-3b. ANSYS 使用的文件格式. 2-3c. 确定默认的ANSYS 文件名.Definition恢复操作将数据库文件中的数据读入内存中;在这个过程中;将首先清除目前内存中的数据;将之替换成数据库文件中的数据..立即恢复名为Jobname.db 的文件.Jobname 为在ANSYS 启动对话框中设定的工作文件名.“Resume from ”读入给定文件名的数据库文件.但当前的工作文件名不变.立即保存数据库到jobname.db 文件中.其中jobname 为工作文件名。
Training ManualANSYS 基础4第4 章第4章-ANSYS 基础IN Training Manual•接下来您将使用几何实体(包括体、面、线,关键点)以及有限元实体(包括节点单元)本章将主要介绍在概述NTRODU (包括节点、单元)。
本章将主要介绍在GUI 方式下如何显示和操作这些实体,主要有:–绘图UCTION –拾取–选择–组件N TO AN N SYS 12NSYS 122.02.0第4章-ANSYS 基础IN Training Manual•在模型上绘制实体非常方便。
Utility Menu >Plot 绘图NTRODU •在主菜单Utility Menu > Plot , 你能够绘制几何实体,有限单元以及其他实体。
•Multi-Plots, 可以画实体组合.UCTION 用,可以画实体合/replotkplot lplot aplot N TO AN p vplot nplot eplot gplotNSYS 122.0第4章-ANSYS 基础…IN Training Manual•PlotCtrls 菜单是用于控制图形显示:–图形的方位绘图NTRODU –缩放–颜色UCTION –符号–注释–动画等N TO AN –等。
•以上功能中,变换图形的显示方位(/VIEW)和缩放是最常用的。
NSYS 122.02.0第4章-ANSYS 基础IN Training Manual•缺省的视图方向是主视图方向:+Z …绘图NTRODU 是从+Z 轴观察模型。
•用动态模式(拖动模式)—拖动模式是用Control 键和鼠标键调整观察方向的途径。
Ctrl +L eft(可以平移模型UCTION –Ctrl + L eft(鼠标左键)可以平移模型。
–Ctrl + Middle(鼠标中键):Zooms (缩放)模型N TO AN ⌦旋转模型(绕屏幕Z 轴方向)–Ctrl + Right (鼠标右键)旋转模型: 绕屏幕X 轴方向c ⇔NSYS 12⌦绕屏幕Y 轴方向注意,两键鼠标上Shift+鼠标右键的功能完全等P Z RCtrlc⇔2.0同于三键鼠标上中键的功能。
第4章ANSYS结构分析的基本观念Basic Concepts for ANSYS StructuralAnalysis这一章要介绍关于ANSYS结构分析的基本观念,熟悉这些基本观念有助于让你很快地区分你的工程问题的类别,然后依此选择适当的ANSYS分析工具。
在第1节中我们会对分析领域(analysis fields)做一个介绍,如结构分析、热传分析等。
第2节则对分析类别(analysis types)作一介绍,如静力分析、模态分析、或是瞬时分析等。
第3节解释何谓线性分析,何谓非线性分析。
第4节要对结构材料模式(material models)作一个讨论并作有系统的分类。
第5节讨论结构材料破坏准则。
第6、7节分别举两个实例,一个是结构动力分析,一个是非线性分析来总合前面的讨论。
这两个例子再加上第3章介绍过的静力分析例子,这三个例子可以说是用来做为正式介绍ANSYS命令(第5、6、7章)之前的准备工作。
最后(第8节)我们以两个简单的练习题做本章的结束。
第4.1节学科领域与元素类型Disciplines and Element Types4.1.1 学科领域(Disciplines)我们之前提过,ANSYS提供了五大学科领域的分析能力:结傋分析、热传分析、流场分析、电场分析、磁场分析(电场分析及磁场分析可统称为电磁场分析),此外ANSYS也提供了偶合场分析(coupled-field analysis)的能力。
为了能分析横跨多学科领域的偶合场,ANSYS提供了一些偶合场元素(coupled-field elements),但是这些元素还是无法涵盖所有偶合的可能性(举例来说,ANSYS 并没有流场与结构的偶合场元素)。
但是在ANSYS的操作环境下,再加上利用APDL [Ref. 20],理论上可以进行各种偶合场分析(但是计算时间及收敛性常是问题所在)。
下一小节将举几个例子来解说偶合场分析的含义,更详细的偶合场分析步骤你必须参阅Ref. 15。
4.1.2 偶合场分析以下我们举三个例子来说明何谓偶合场分析。
第一个例子是热应力的计算,这是最常会遇到的问题之一。
当你进行热应力分析时,通常分成两个阶段:先做热传分析解出温度分布后,再以温度分布作为结构负载来进行结构分析,而解出应力值。
在第一个阶段,热边界条件(thermal boundary conditions)是热传分析的负载,我们希望知道在此热边界条件之下,温度是怎么分布的。
因为不均匀的温度分布会造成结构的翘曲变形,所以第二个阶段是希望知道在这些温度分布下结构的变形及应力。
这是一个很典型的偶合场分析问题,因为结构怎么变形是依温度怎么分布而定,而温度如何分布则与结构如何变形(变形量很大时,几何形状会改变)有关,这种相依的关系就称为偶合(coupling)。
严格来说,前述的分析程序(先做热传分析再做结构分析)观念上不是很正确的,较正确的做法应该是热传与结构分析必须同时进行,也就是说温第4.1节分析领域与元素类型77度场及变位场必须同时满足热平衡及力平衡方程式(注意,热平衡方程式中含有几何条件,而力平衡方程式中含有温度分布条件,这些方程式是互相偶合的)。
但是因为这类热应力分析的例子通常结构变形很小,结构的变形应该不至于影向温度分布。
我们称此问题为单向的偶合(one-way coupling),即温度分布会影向结构的变形,但是结构变形不会影向温度分布(或是可以忽略)。
这种情况下,可以先做热传分析解出温度分布后,再以温度作为结构负载来进行结构分析,所得到的解答应该是可以接受的。
但是若结构变形很大,那么温度场和变位场就有很强的偶合性存在,我们称此问题为双向的偶合(two-way coupling),解答必须同时满足热平衡及力平衡方程式。
第二个例子是结构和流体间的交互作用的问题,这是典型的双向偶合问题。
想象一个大型结构体处在流体(譬如海岸或海中结构)之中,当结构受到地震侵袭时,结构震动的同时会压迫到流体,使得流体产生流场,此流场反过来又会作用到结构体,这样子就称为结构和流体间的交互作用。
这显然是双向偶合的问题。
我们举另外两个结构和流体间交互作用的例子。
MEMS(微机电系统)中的一个固体组件在流场中,比如在micro pump中,利用薄膜结构来压迫流体使得流体流动。
薄膜怎样变形当然会影向到流场的分布,同时流场当然也会影向到薄膜是如何变形的。
另一个例子是想象在流体流过一片柔软的叶片,使得此叶片产生变形。
叶片怎样变形当然会影向到流场的分布,同时流场当然也会影向到叶片是如何变形的。
这些都是典型的双向偶合问题。
第三个例子是1.1.4小节提到的thermal actuator。
当此thermal actuator 通过电流时会产生焦耳热,不均匀的温度分布使此悬臂梁往上翘曲。
这种问题须先做静电场分析来求解电压的分布,及其产生的焦耳热。
接着是热传分析,因为你知道有这么多的焦耳热以后,希望知道在稳态下(steady state)下这些热怎样分布在结构上的,也就是要去求得温度的分布。
最后再做结构的分析。
我们把它分成三个分析程序(静电场分析、热传分析、结构分析)。
第二、三个分析程序可以视为单向偶合(所以你可以先做热传分析再做结构分析),可是在第一、二个分析程序时(即电、热分析),双向的偶合现象是蛮大的:温度的分布当然和焦耳热的产生有关系,而焦耳热会产生多少与温度的分布(譬如温度会影响电阻值)也很有关系。
所以这种问题我们可以把它拆成两个阶段来分析,78 第4章ANSYS结构分析的基本观念第一个分析阶段先进行电热偶合分析,所得到的结果是温度场,然后再去做结构的分析,求解变位场及应力场。
4.1.3 元素类别ANSYS大概提供了二百多个元素类别(element types),为什么需要提供这么多的element types呢?我们先来看看这些element types的分类,也许就可以了解了。
ANSYS elements的分类是这样子的:(一)依不同的学科领域有不一样的元素,如结构、热传、流场、电场、磁场、或偶合场等。
(二)依是Dimensionality 的不同而有不一样的元素,如3D、2D(平面)、甚至于1D(线性)的元素。
(三)是根据几何形状而有不一样的元素。
对2D来讲有三角形、四边形等,对3D来讲有四面体、六面体等。
(四)根据element shape function的order 不同而有不一样的元素;ANSYS提供了linear和quadratic两种元素[Sec. 2.3.5],少数的元素还有提供了所谓p-element [Ref. 11, Chapter 15. p-Method Structural Static Analysis]。
以这样来分类,其组合就可能有很多的元素类别了。
举例来说,SOLID45,它是3D hexahedral linear structural element,PLANE82是2D quadralateral quadratic structural element,PLANE67是2D quadralateral linear coupled thermal-electric element。
第4.2节分析类型79第4.2节分析类别Analysis Types4.2.1 分析类别(Analysis Types)工程分析的问题可以依其解答是否随时间而变而区分成两大类别:其反应与时间无关的静态分析(static analysis,或称为稳态分析,steady-state analysis)及其反应随时间而变的动态分析(dynamic analysis)。
对于结构分析而言,动态分析又可分成及瞬时分析(transient analysis)、模态分析(modal analysis)、和谐和反应分析(harmonic response analysis)三种(事实上还有其它类别的动态分析,但因较少用到,所以我们不打算介绍)。
最后还有一种分析是结构分析专有的:稳定性分析(stability analysis)。
我们知道一个结构若承受压力达某一程度时,虽然应力还未达破坏的程度,可是反应会开始呈现不稳定的现象,也就是说增加一点点的负载就会使得反应急速加大,这种现象又称为挫曲(buckling)。
譬如承受轴向载重的柱子会挫曲、薄板会皱折等,都是buckling的现象[Sec. 7.1.1]。
结构分析通常我们可以分成上述五种分析类别:static、transient、modal、harmonic、buckling [Ref. 5,ANTYPE Command]。
而其它的领域也可以分成几种类似的分析类别,如热传分析中,也有所谓静态分析(通常称为稳态分析,steady state analysis),及瞬时分析。
但是热传问题中没有所谓模态分析或谐和反应分析。
在电场的分析中则除了有静态分析(静电场分析)外、动态分析则有瞬时分析、模态分析、及谐和反应分析。
以下几我们来说明这些分析类别的意义,我们采用数学的方式来讲说,因为这是最快、最简洁的解说方法(但不是最容易理解的方式)。
4.2.2 瞬时动力分析在2.3.6小节我们介绍了结构的力平衡方程式(Eq. 2.17)。
在这个力平衡方程式中,有两个力被故意忽略了(原因将在4.2.3小节说明),较完整的力平衡方程式80 第4章ANSYS结构分析的基本观念其形式应该如下所示[]{}[]{}[]{}{}F(4.1)D++M=DKDC上式中等号的右边代表作用在结构上的外力,这个外力{F} 和等号的左边的三个力形成平衡的关系:惯性力(inertia force,[M]{D })、阻尼力(damping force,[C]{D })、及弹性力(elastic force,[K]{D})。
惯性力则是我们所熟悉的质量乘上加速度[M]{D }。
阻尼力是结构物因为所有外部的摩擦(譬如结构与空气间)或内部的摩擦(结构材料内部本身)所引起的阻力。
阻尼力通常被简化成与速度{D } 成正比,而正比系数[C] 称为阻尼系数。
Eq. 4.1称为动力平衡方程式,它的解答是随着时间而变的,称为transient solution。
Eq. 4.1代表瞬时分析的控制方程式,其中惯性力([M]{D })与阻尼力([C]{D })两项合称为动力效应(dynamic effect)。
4.2.3 静态分析当Eq. 4.1中的阻尼力及惯性力可以忽略时,力平衡方程式变成Eq. 2.17的形式:[]{}{}FK=(2.17)D在什么情况下我们可以忽略阻尼力及惯性力呢?仔细观察Eq. 4.1,当变形速度{D } 很小时我们可以忽略阻尼力[C]{D };而当变形加速度{D } 很小时我们可以忽略惯性力[M]{D }。
