工厂供电系统的继电保护

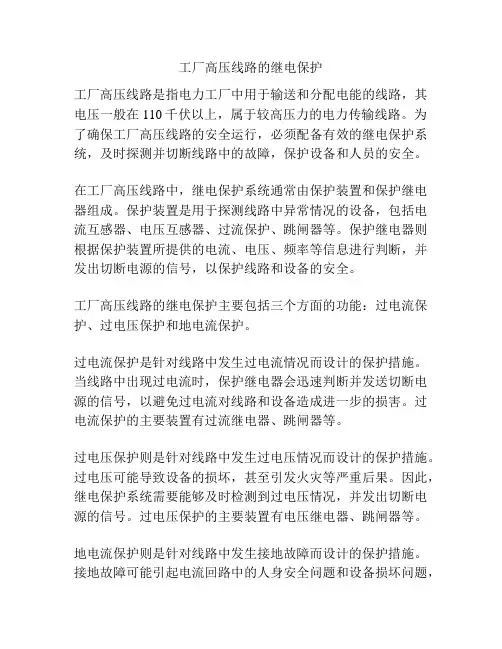

工厂高压线路的继电保护工厂高压线路是指电力工厂中用于输送和分配电能的线路，其电压一般在110千伏以上，属于较高压力的电力传输线路。

为了确保工厂高压线路的安全运行，必须配备有效的继电保护系统，及时探测并切断线路中的故障，保护设备和人员的安全。

在工厂高压线路中，继电保护系统通常由保护装置和保护继电器组成。

保护装置是用于探测线路中异常情况的设备，包括电流互感器、电压互感器、过流保护、跳闸器等。

保护继电器则根据保护装置所提供的电流、电压、频率等信息进行判断，并发出切断电源的信号，以保护线路和设备的安全。

工厂高压线路的继电保护主要包括三个方面的功能：过电流保护、过电压保护和地电流保护。

过电流保护是针对线路中发生过电流情况而设计的保护措施。

当线路中出现过电流时，保护继电器会迅速判断并发送切断电源的信号，以避免过电流对线路和设备造成进一步的损害。

过电流保护的主要装置有过流继电器、跳闸器等。

过电压保护则是针对线路中发生过电压情况而设计的保护措施。

过电压可能导致设备的损坏，甚至引发火灾等严重后果。

因此，继电保护系统需要能够及时检测到过电压情况，并发出切断电源的信号。

过电压保护的主要装置有电压继电器、跳闸器等。

地电流保护则是针对线路中发生接地故障而设计的保护措施。

接地故障可能引起电流回路中的人身安全问题和设备损坏问题，因此必须及时切断故障线路。

地电流保护的主要装置有接地继电器、跳闸器等。

此外，工厂高压线路的继电保护还需要配备其他功能，如过载保护、过频保护、欠频保护等。

过载保护用于检测线路中的过载情况，并及时切断电流；过频保护用于检测线路中的过高频率情况，并切断电源进行保护；欠频保护用于检测线路中的过低频率情况，并及时切断电源。

总之，工厂高压线路的继电保护是确保线路和设备安全运行的重要措施。

通过配备过电流保护、过电压保护、地电流保护等继电保护装置和继电器，能够及时发现并切断线路中的异常情况，保护工厂高压线路的安全。

在设计和使用继电保护系统时，还需根据具体情况进行合理的选择和配置，以达到更好的保护效果。

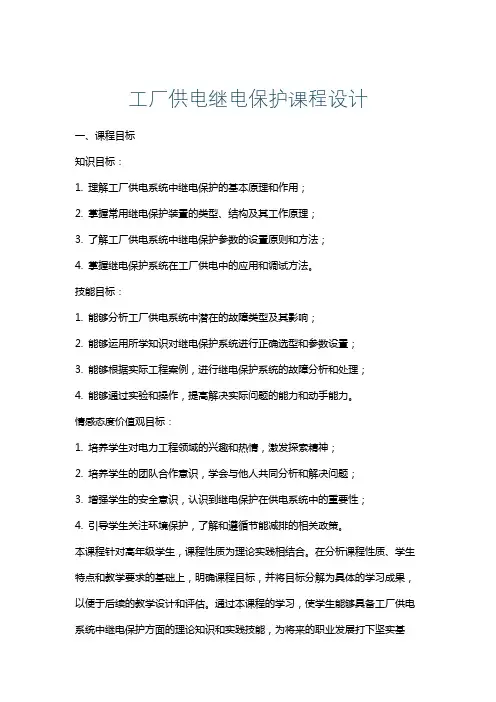

工厂供电继电保护课程设计一、课程目标知识目标：1. 理解工厂供电系统中继电保护的基本原理和作用；2. 掌握常用继电保护装置的类型、结构及其工作原理；3. 了解工厂供电系统中继电保护参数的设置原则和方法；4. 掌握继电保护系统在工厂供电中的应用和调试方法。

技能目标：1. 能够分析工厂供电系统中潜在的故障类型及其影响；2. 能够运用所学知识对继电保护系统进行正确选型和参数设置；3. 能够根据实际工程案例，进行继电保护系统的故障分析和处理；4. 能够通过实验和操作，提高解决实际问题的能力和动手能力。

情感态度价值观目标：1. 培养学生对电力工程领域的兴趣和热情，激发探索精神；2. 培养学生的团队合作意识，学会与他人共同分析和解决问题；3. 增强学生的安全意识，认识到继电保护在供电系统中的重要性；4. 引导学生关注环境保护，了解和遵循节能减排的相关政策。

本课程针对高年级学生，课程性质为理论实践相结合。

在分析课程性质、学生特点和教学要求的基础上，明确课程目标，并将目标分解为具体的学习成果，以便于后续的教学设计和评估。

通过本课程的学习，使学生能够具备工厂供电系统中继电保护方面的理论知识和实践技能，为将来的职业发展打下坚实基础。

二、教学内容1. 工厂供电系统概述- 供电系统的基本组成和原理- 工厂供电系统的特点及要求2. 继电保护基本原理- 继电保护的概念及其作用- 常见故障类型及其对供电系统的影响- 继电保护的工作原理和分类3. 常用继电保护装置- 不同类型的继电保护装置及其特点- 继电保护装置的结构和工作原理- 继电保护装置的选型和参数设置4. 继电保护系统应用与调试- 工厂供电系统中继电保护的应用案例分析- 继电保护系统的调试方法及步骤- 继电保护系统的运行维护及故障处理5. 实践教学环节- 继电保护装置的拆装与调试- 继电保护参数的设置与调整- 故障模拟与处理教学内容根据课程目标进行选择和组织，保证科学性和系统性。

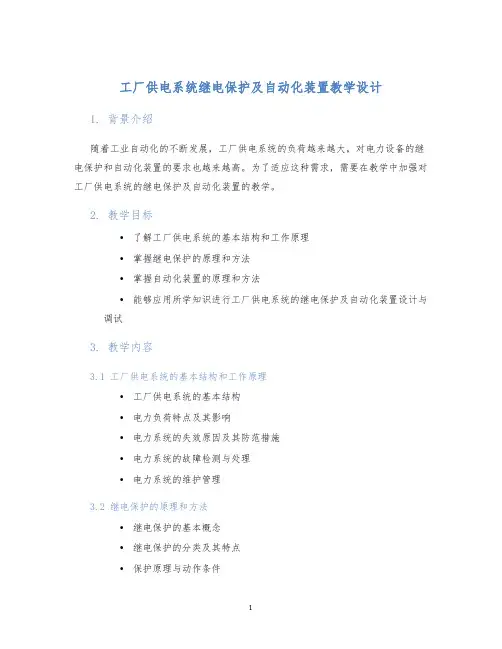

工厂供电系统继电保护及自动化装置教学设计1. 背景介绍随着工业自动化的不断发展，工厂供电系统的负荷越来越大，对电力设备的继电保护和自动化装置的要求也越来越高。

为了适应这种需求，需要在教学中加强对工厂供电系统的继电保护及自动化装置的教学。

2. 教学目标•了解工厂供电系统的基本结构和工作原理•掌握继电保护的原理和方法•掌握自动化装置的原理和方法•能够应用所学知识进行工厂供电系统的继电保护及自动化装置设计与调试3. 教学内容3.1 工厂供电系统的基本结构和工作原理•工厂供电系统的基本结构•电力负荷特点及其影响•电力系统的失效原因及其防范措施•电力系统的故障检测与处理•电力系统的维护管理3.2 继电保护的原理和方法•继电保护的基本概念•继电保护的分类及其特点•保护原理与动作条件•各种继电保护的特点及调试方法•继电保护的实际应用3.3 自动化装置的原理和方法•自动化装置的基本概念•自动化装置的分类及其特点•自动化装置的基本原理和组成部分•各种自动化装置的选型及应用•自动化装置的调试及疑难解答3.4 工厂供电系统的继电保护及自动化装置设计与调试•工厂供电系统的继电保护方案设计•继电保护装置的选型和方案论证•继电保护装置的调试和试验•工厂供电系统的自动化装置方案设计•自动化装置的选型和方案论证•自动化装置的调试和试验4. 教学方法4.1 理论讲授通过教师的讲授，让学生了解基础理论知识。

4.2 实践操作通过实践操作，让学生掌握操作技能和解决实际问题的能力。

4.3 综合实践通过实际项目或案例，让学生综合运用所学知识和技能，体现知识的实用性。

5. 教学评估通过期末考试和项目实践，来评估学生的掌握程度和综合能力。

6. 结论在工厂供电系统的继电保护及自动化装置教学中，应注重对基础理论的讲授和实践操作的训练，同时也要注重综合实践，让学生了解真实的工程项目或案例，提高学生的应用能力。

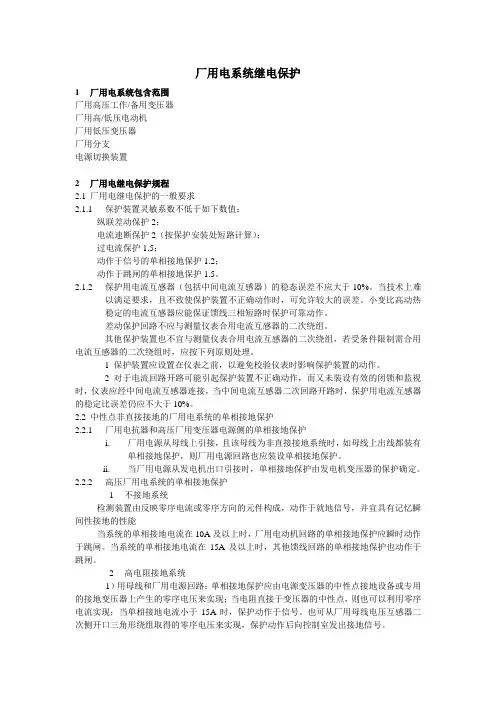

厂用电系统继电保护1厂用电系统包含范围厂用高压工作/备用变压器厂用高/低压电动机厂用低压变压器厂用分支电源切换装置2厂用电继电保护规程2.1厂用电继电保护的一般要求2.1.1保护装置灵敏系数不低于如下数值：纵联差动保护2；电流速断保护2（按保护安装处短路计算）；过电流保护1.5；动作于信号的单相接地保护1.2；动作于跳闸的单相接地保护1.5。

2.1.2保护用电流互感器（包括中间电流互感器）的稳态误差不应大于10%。

当技术上难以满足要求，且不致使保护装置不正确动作时，可允许较大的误差。

小变比高动热稳定的电流互感器应能保证馈线三相短路时保护可靠动作。

差动保护回路不应与测量仪表合用电流互感器的二次绕组。

其他保护装置也不宜与测量仪表合用电流互感器的二次绕组，若受条件限制需合用电流互感器的二次绕组时，应按下列原则处理。

1 保护装置应设置在仪表之前，以避免校验仪表时影响保护装置的动作。

2 对于电流回路开路可能引起保护装置不正确动作，而又未装设有效的闭锁和监视时，仪表应经中间电流互感器连接，当中间电流互感器二次回路开路时，保护用电流互感器的稳定比误差仍应不大于10%。

2.2中性点非直接接地的厂用电系统的单相接地保护2.2.1厂用电抗器和高压厂用变压器电源侧的单相接地保护i.厂用电源从母线上引接，且该母线为非直接接地系统时，如母线上出线都装有单相接地保护，则厂用电源回路也应装设单相接地保护。

ii.当厂用电源从发电机出口引接时，单相接地保护由发电机变压器的保护确定。

2.2.2高压厂用电系统的单相接地保护1不接地系统检测装置由反映零序电流或零序方向的元件构成，动作于就地信号，并宜具有记忆瞬间性接地的性能当系统的单相接地电流在10A及以上时，厂用电动机回路的单相接地保护应瞬时动作于跳闸。

当系统的单相接地电流在15A及以上时，其他馈线回路的单相接地保护也动作于跳闸。

2高电阻接地系统1）用母线和厂用电源回路：单相接地保护应由电源变压器的中性点接地设备或专用的接地变压器上产生的零序电压来实现；当电阻直接于变压器的中性点，则也可以利用零序电流实现；当单相接地电流小于15A时，保护动作于信号。

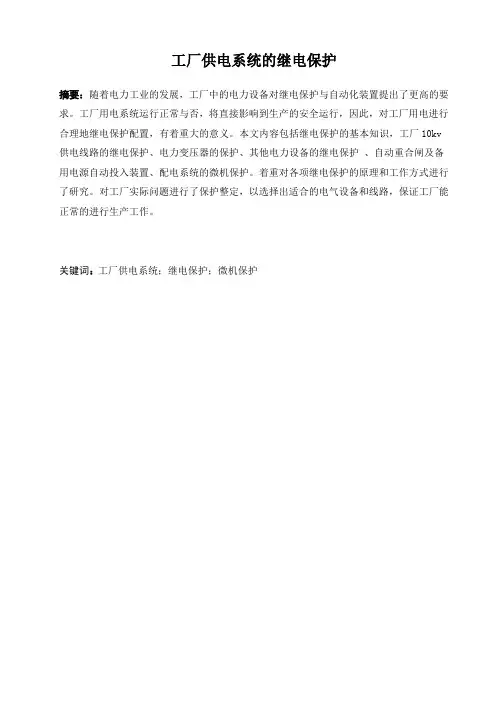

工厂供电系统的继电保护摘要：随着电力工业的发展，工厂中的电力设备对继电保护与自动化装置提出了更高的要求。

工厂用电系统运行正常与否，将直接影响到生产的安全运行，因此，对工厂用电进行合理地继电保护配置，有着重大的意义。

本文内容包括继电保护的基本知识，工厂10kv 供电线路的继电保护、电力变压器的保护、其他电力设备的继电保护、自动重合闸及备用电源自动投入装置、配电系统的微机保护。

着重对各项继电保护的原理和工作方式进行了研究。

对工厂实际问题进行了保护整定，以选择出适合的电气设备和线路，保证工厂能正常的进行生产工作。

关键词：工厂供电系统；继电保护；微机保护The factory power supply system for relay protectionAbstract: with the development of power industry, power equipment factory in the relay protection and automation device has put forward higher requirements. The factory uses electricity the system operating normally or not, will directly affect the safety, therefore, the factory uses electric reasonable configuration for relay protection, is of great significance. The content of this article includes the basic knowledge of plant protection,10kV power line relay protection, the protection of power transformers and other electrical equipment, relay protection, automatic reclosure and standby power automatic input device of microcomputer protection, distribution system. Focusing on the relay protection principles and working methods of the study. On the practical problems of protection setting, in order to choose a suitable electrical equipment and wiring, to ensure normal production work.Key words : electric power system; relay protection; microcomputer protection引言 (1)第一章继电保护基本知识 (1)1.1继电保护的任务 (1)1.2 继电保护的基本原理 (1)第二章供电线路的继电保护 (2)2.1电力线路的常见故障 (2)2.2 电流保护的接线方式和接线系数 (2)2.3过电流保护 (3)2.3.1接线和工作原理 (3)2.3.2保护整定 (4)2.4电流速断保护 (6)2.4.1电流速断保护的特点 (6)2.4.2电流速断保护的接线和工作原理 (6)2.4.3电流速断保护的整定 (7)2.5过负荷保护 (8)2.5.1接线和工作原理 (9)2.5.2保护整定 (9)2.6单相接地保护 (9)2.6.1单相接地保护接线 (10)2.6.2保护整定 (10)第三章电力变压器的继电保护 (11)3.1电力变压器的常见故障和保护配置 (11)3.1.1常见故障 (11)3.1.2保护配置 (11)3.2变压器电流保护的接线方式 (11)3.3变压器的过电流保护 (11)3.4变压器的瓦斯保护 (12)3.5变压器的差动保护 (13)3.5.1变压器差动保护基本原理 (13)3.5.2变压器差动保护不平衡电流分析 (14)第四章其它电力设备的机电保护 (16)4.1母线的继电保护 (16)4.2电容器的继电保护 (17)4.3高压电动机的继电保护 (20)第五章自动重合闸及备用电源自动投入装置 (20)5.1自动重合闸装置 (20)5.2备用电源自动投入装置 (21)第六章配电系统微机保护 (23)6.1配电系统微机保护的现状和发展 (23)6.2配电系统微机保护的功能 (23)6.3微机保护装置的硬件结构 (23)6.4微机保护装置的软件系统 (24)第七章结束语 (25)致谢 (25)参考文献 (26)引言工厂继电保护可靠动作是保证生产正常进行、保护电气设计设备的前提条件，过流继电保护动作电流整定值准确与否，又直接影响过流继电保护动作的可靠性，同时过流继电保护动作电流的整定值还要考虑现场的实际情况。

工厂供电系统的继电保护河北农业大学现代科技学院本科毕业论文(设计)题目: 工厂供电系统的继电保护学部: 工学部专业班级: 电气工程及其自动化0803班学号: 2008614531310 学生姓名: 张腾指导教师姓名: 曾立华指导教师职称: 讲师二O一二年五月二十五日工厂供电系统的继电保护摘要:随着电力工业的发展，工厂中的电力设备对继电保护与自动化装置提出了更高的要求。

工厂用电系统运行正常与否，将直接影响到生产的安全运行，因此，对工厂用电进行合理地继电保护配置，有着重大的意义。

本文内容包括继电保护的基本知识，工厂10kv供电线路的继电保护、电力变压器的保护、其他电力设备的继电保护、自动重合闸及备用电源自动投入装置、配电系统的微机保护。

着重对各项继电保护的原理和工作方式进行了研究。

对工厂实际问题进行了保护整定，以选择出适合的电气设备和线路，保证工厂能正常的进行生产工作。

关键词:工厂供电系统;继电保护;微机保护The factory power supply system for relay protectionAbstract: with the development of power industry, power equipment factory in the relay protection and automation device has put forward gher requirements. The factory uses electricity the system operating hi normally or not, will directly affect the safety, therefore, the factory uses electric reasonable configuration for relay protection, is of great significance. The content of this article includes the basicknowledge of plant protection,10kV power line relay protection, the protection of power transformers and other electrical equipment, relay protection, automatic reclosure and standby power automatic input device of microcomputer protection, distribution system. Focusing on the relay protection principles and working methods of the study. On the practical problems of protection setting, in order to choose a suitable electrical equipment and wiring, to ensure normal production work.Key words : electric power system; relay protection; microcomputer protection2引言 ..................................................................... ........................................................................ . (1)第一章继电保护基本知识 ..................................................................... .. (1)1.1继电保护的任务 ..................................................................... (1)1.2 继电保护的基本原理 ..................................................................... ...................................................... 1 第二章供电线路的继电保护 ..................................................................... . (2)2.1电力线路的常见故障 ..................................................................... . (2)2.2 电流保护的接线方式和接线系数 ..................................................................... . (2)2.3过电流保护 ..................................................................... .......................................................................32.3.1接线和工作原理 ..................................................................... . (3)2.3.2保护整定 ..................................................................... . (4)2.4电流速断保护 ..................................................................... . (6)2.4.1电流速断保护的特点 ..................................................................... .. (6)2.4.2电流速断保护的接线和工作原理 ..................................................................... (6)2.4.3电流速断保护的整定 ..................................................................... .. (7)2.5过负荷保护 ..................................................................... .......................................................................82.5.1接线和工作原理 ..................................................................... . (9)2.5.2保护整定 ..................................................................... . (9)2.6单相接地保护 ..................................................................... . (9)2.6.1单相接地保护接线 ..................................................................... . (10)2.6.2保护整定 ..................................................................... .. (10)第三章电力变压器的继电保护 ..................................................................... .. (11)3.1电力变压器的常见故障和保护配置 ..................................................................... (11)3.1.1常见故障 ..................................................................... (11)3.1.2保护配置 ..................................................................... (11)3.2变压器电流保护的接线方式 ..................................................................... (11)3.3变压器的过电流保护 ..................................................................... (11)3.4变压器的瓦斯保护 ..................................................................... (12)3.5变压器的差动保护 ..................................................................... (13)3.5.1变压器差动保护基本原理 ..................................................................... . (13)3.5.2变压器差动保护不平衡电流分析 ..................................................................... ...................... 14 第四章其它电力设备的机电保护 ..................................................................... (16)4.1母线的继电保护 ..................................................................... . (16)4.2电容器的继电保护 ..................................................................... (17)4.3高压电动机的继电保护 ..................................................................... ................................................. 20 第五章自动重合闸及备用电源自动投入装置 ..................................................................... . (20)5.1自动重合闸装置 ..................................................................... . (20)5.2备用电源自动投入装置 ..................................................................... ................................................. 21 第六章配电系统微机保护 ..................................................................... (23)6.1配电系统微机保护的现状和发展 ..................................................................... (23)6.2配电系统微机保护的功能 ..................................................................... (23)6.3微机保护装置的硬件结构 ..................................................................... (23)6.4微机保护装置的软件系统 ..................................................................... ............................................. 24 第七章结束语 ..................................................................... ........................................................................ .. (25)致谢 ..................................................................... ........................................................................ . (25)参考文献 ..................................................................... ........................................................................ (26)3引言工厂继电保护可靠动作是保证生产正常进行、保护电气设计设备的前提条件，过流继电保护动作电流整定值准确与否，又直接影响过流继电保护动作的可靠性，同时过流继电保护动作电流的整定值还要考虑现场的实际情况。
