LTE理论计算公式2T2R_2T4R

LTE理论峰值速率的计算方法与影响因素1.计算公式：峰值计算公式=PRB的数量*12个子载波*14OFDMA符号数*调制阶数（下行最大是64QAM，上行Z最大是16QAM,调制符号效率:QPSK /16QAM /64QAM=2/ 4 /6bit）*MIMO复用率（2T2R 的复用率是2，最大4T4R）*公共信道和参考信号开销（一般估算下行速率时，可以忽略）/1ms。

说明：算速率时只要考虑时隙配比就可以，其他量几乎不变。

1200个子载波：带宽3/5 ：时隙配比75％：系统开销6bit：64QAM2：2×2MIMO复用10的－3次幂是1ms（上面的3/5，当上下行时隙配比为1:3，特殊时隙配比为3:9:2时，表示可以用来传输数据的下行时隙在5ms半帧中的占比，占了3个子帧；当上下行时隙配比为1:3，特殊时隙配比为10:2:2时，这个占比应该是 3.7/5左右；当上下行时隙配比为1:3，特殊时隙配比为9:3:2时，这个占比应该是 3.6/5左右；当上下行时隙配比为2:2，特殊时隙配比为10:2:2时，这个占比应该是 2.7/5左右。

）TDD-LTE下行最大速率= 100（无线帧）× 8（子帧）× 2（个时隙）×100（RB数，110）×12 （子载波数）×7（符号，正常循环头CP）×6（bit）（QAM64）=80640000（bit/s）=76.90Mbit/s上行最大速率=100（无线帧）×1（子帧）× 2（时隙）×100（RB数，110）×12 （子载波数）×7（符号，正常循环头CP）×6（bit）（QAM64）=10080000（bit/s）=9.690Mbit/s 补充：PRB的数量和带宽有关系，因为LTE的带宽是比较灵活的。

一个RB包含7个符号，同时包含12个子载波，也就是12个15KHz（180K）。

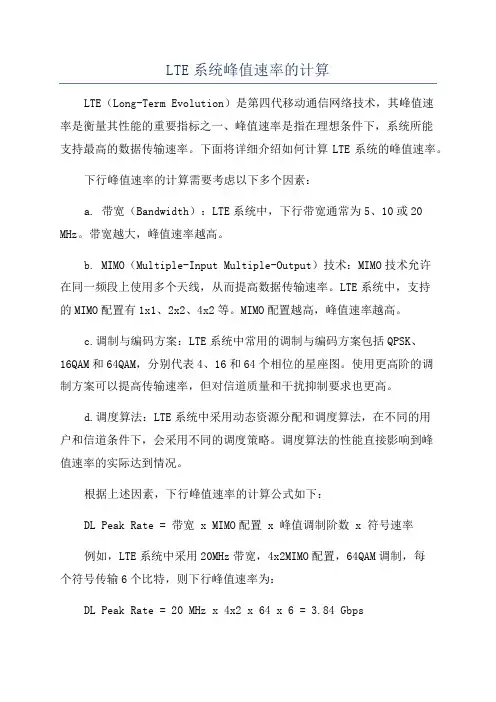

LTE系统峰值速率的计算LTE（Long-Term Evolution）是第四代移动通信网络技术，其峰值速率是衡量其性能的重要指标之一、峰值速率是指在理想条件下，系统所能支持最高的数据传输速率。

下面将详细介绍如何计算LTE系统的峰值速率。

下行峰值速率的计算需要考虑以下多个因素：a. 带宽（Bandwidth）：LTE系统中，下行带宽通常为5、10或20 MHz。

带宽越大，峰值速率越高。

b. MIMO（Multiple-Input Multiple-Output）技术：MIMO技术允许在同一频段上使用多个天线，从而提高数据传输速率。

LTE系统中，支持的MIMO配置有1x1、2x2、4x2等。

MIMO配置越高，峰值速率越高。

c.调制与编码方案：LTE系统中常用的调制与编码方案包括QPSK、16QAM和64QAM，分别代表4、16和64个相位的星座图。

使用更高阶的调制方案可以提高传输速率，但对信道质量和干扰抑制要求也更高。

d.调度算法：LTE系统中采用动态资源分配和调度算法，在不同的用户和信道条件下，会采用不同的调度策略。

调度算法的性能直接影响到峰值速率的实际达到情况。

根据上述因素，下行峰值速率的计算公式如下：DL Peak Rate = 带宽 x MIMO配置 x 峰值调制阶数 x 符号速率例如，LTE系统中采用20MHz带宽，4x2MIMO配置，64QAM调制，每个符号传输6个比特，则下行峰值速率为：DL Peak Rate = 20 MHz x 4x2 x 64 x 6 = 3.84 Gbps上行峰值速率的计算与下行类似，同样需要考虑带宽、MIMO配置、调制与编码方案和调度算法等因素。

上行峰值速率的计算公式如下：UL Peak Rate = 带宽 x MIMO配置 x 峰值调制阶数 x 符号速率例如，LTE系统中采用10MHz带宽，2x2MIMO配置，16QAM调制，每个符号传输4个比特，则上行峰值速率为：UL Peak Rate = 10 MHz x 2x2 x 16 x 4 = 1.28 Gbps需要注意的是，上述计算结果是在理想条件下的峰值速率，实际情况受到多种因素的影响，例如信道质量、干扰、用户数量等。

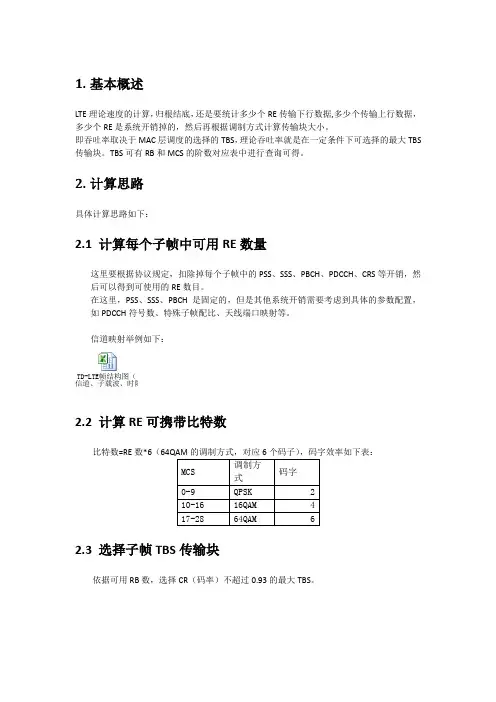

1.基本概述LTE理论速度的计算，归根结底，还是要统计多少个RE传输下行数据,多少个传输上行数据，多少个RE是系统开销掉的，然后再根据调制方式计算传输块大小。

即吞吐率取决于MAC层调度的选择的TBS，理论吞吐率就是在一定条件下可选择的最大TBS 传输块。

TBS可有RB和MCS的阶数对应表中进行查询可得。

2.计算思路具体计算思路如下：2.1 计算每个子帧中可用RE数量这里要根据协议规定，扣除掉每个子帧中的PSS、SSS、PBCH、PDCCH、CRS等开销，然后可以得到可使用的RE数目。

在这里，PSS、SSS、PBCH是固定的，但是其他系统开销需要考虑到具体的参数配置，如PDCCH符号数、特殊子帧配比、天线端口映射等。

信道映射举例如下：TD-LTE帧结构图（信道、子载波、时隙）2.2 计算RE可携带比特数比特数=RE数*6（2.3 选择子帧TBS传输块依据可用RB数，选择CR（码率）不超过0.93的最大TBS。

2.3.1 码率下表是CQI与码资源利用率的关系，可以看到，即使是使用64QAM调制，最大的码字也不能达到6，最多达到0.926，这里也算是修正我们上一步乘以6bit的一些差值。

2.3.2 MCS与TBS对应关系以20M带宽，100RB计算，对应关系如下表：这里我们根据RE*6*CR的值，在下表中找出比这个值小，但是最接近的TBS块大小，就是该子帧能达到的最大理论速度。

全部的MCS、RB、和TBS的对应关系如附件：MCS与TBS映射.xlsx2.4 累加各子帧的TBS根据时隙配比，累计各个子帧的TBS；如果是双流，还需要乘以2，就可以计算出最高的吞吐量了。

3.下行理论速度计算举栗子配置为：20M带宽，2x2 MIMO,子帧配比1,特殊子帧配比7, PDCCH符号1，所以下行传数的子帧有：0, 1, 4，5, 6, 9。

子帧0：可用RE=(((符号数-PDCCH-PBCH-辅同步)*每RB12个子载波-CRS)*中间6RB+((符号数-PDCCH)*每RB12个子载波-CRS)*剩余RB)*调制系数=(((14-1-4-1)*12-8)*6+((14-1)*12-12)*(100-6))*6=84384,乘以码率0.93，得78477，查询100RB 对应的TBS,可以选择75376(MCS28)子帧1：可用RE=(((符号数-PDCCH-主同步)*每RB12个子载波-CRS)*中间6RB+((符号数-PDCCH)*每RB12个子载波-CRS)*剩余RB)*调制系数=(((10-l-l)*12-8)*6+((10-l)*12-8)*(100-6))*6=59568, 乘以码率0.93，得55398，TBS 选择55056(MCS24)子帧4：可用RE=(((符号数-PDCCH)*每RB12个子载波-CRS)*RB)*调制系数=(((14-1)*12-12)*100)*6=86400, 乘以码率0.93，得80352，TBS 选择75376(MCS28)子帧5：可用RE=(((符号数-PDCCH-辅同步)*每RB12个子载波-CRS)*中间6RB+((符号数-PDCCH)* 每RB12个子载波-CRS)*剩余RB)*调制系数=(((14-l-l)*12-12)*6+((14-l)*12-12)*(100-6))*6=85968, 乘以码率0.93，得79950，TBS 选择75376(MCS28)子帧6与子帧1计算相同，子帧9与子帧4计算相同所以下行吞吐率=(子帧0+子帧1+子帧4+子帧5+子帧6+子帧9)*2*100/1000000=(75376+55056+75376+75376+55056+75376)*2*100/1000000=82.323Mbps理论速度对应表如下：4.上行理论速度计算上行计算思路和下行基本一样，只不过上行需要考虑扣除的开销没有下行那么复杂，只需要在时域考虑每个子帧扣除2个符号的DMRS，频域考虑扣除PUCCH占用的RB数，和PRACH周期到来时，再扣除6个RB。

LTE计算汇总1.RSRP及RSRQ计算RSRP=-140+RsrpResult（dBm）；●-44<=RSRP<-140dbm●0<= RsrpResult<=97下⾏解调门限：18.2dBm来计算的话，下⾏⽀持的最⼩RSRP为18.2-130.8= -112.6下⾏解调门限：上⾏⽀持的最⼩RSRP为23-126.44= -103.44dBmRSRQ=-20+1/2RsrqResult（dB）RSRQ=N×RSRP/(E-UTRA carrier RSSI)，即RSRQ = 10log10(N) + UE所处位置接收到主服务⼩区的RSRP – RSSI。
