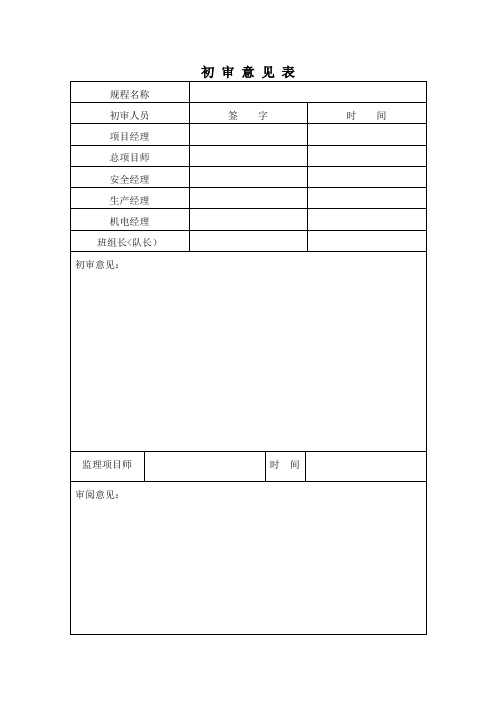

初审意见表复审意见表目录第一章简况5第一节概述5第二节编写依据5第三节项目简况6第二章地理位置及地质情况7第一节地理位置及邻近开采情况7第二节煤(岩>层赋存特征7第三节地质构造8第四节水文地质9第三章支护说明10第一节支护说明10第二节支护工艺10第四章施工工艺11第一节施工方法11第二节凿岩方式12第三节爆破作业13第四节装载与运输13第五节主要设备配备13第五章生产系统14第一节通风14第二节压风供水16第三节瓦斯防治17第四节供电17第五节排水17第六节通讯和信号18第六章劳动组织及主要技术经济指标18第一节劳动组织18第二节循环作业18第七章安全技术措施20第一节一通三防20第二节凿岩爆破安全措施21第三节提升运输安全措施23第四节防坠安全措施24第五节机电安全技术措施25第六节特殊地质变化施工技术措施28第七节防治水措施29第八章文明施工及环保30第九章冬雨季施工措施31第十章质量保证措施33第十一章灾害应急措施及避灾路线36第一章简况第一节概述根据山西省煤矿企业兼并重组整合工作领导组办公室文件“晋煤重组办发[2009]20号”《关于晋城市城区、陵川县煤矿企业兼并重组整合方案的批复》，同意山西晋城无烟煤集团有限责任公司兼并重组山西晋城西上庄坡底煤业有限公司、山西晋城核桃洼煤业有限公司和山西晋城海琛岭煤业有限公司<已关闭）整合为山西晋煤集团晋圣坡底煤业有限公司。
兼并重组整合前原山西晋城西上庄坡底煤业有限公司是由原晋城市城区西上庄五门联办煤矿改制而成，位于矿区中部，始建于1983年，于1984年投产，批准井田面积1.1164km2，批准开采煤层为3号煤层，生产能力为9万t/a；原山西晋城海琛岭煤业有限公司井田面积0.3321Km2, 批准开采3号煤层，于1983年建井，1985年投产，生产能力9万t/a，现已关闭；原山西晋城核桃洼煤业有限公司井田面积0.9734Km2，批准开采3号煤层，于1984年建井，1985年投产，生产能力9万t/a。
回风大巷施工作业规程 (2)(DOC)
第一章工作基本概况第一节工作面位置及用途1、巷道名称：回风大巷及回风上山2、巷道用途：主要用于回风、行人等。
3、井上位置：位于井田中部，天然大山中。
4、主采煤层：15#5、煤层厚度：5.04m—6.57m 平均：5.81m第二节工作面四邻关系工作面北部为副斜井井筒，南部为开拓未采区，东部为运输大巷，西部为回风大巷。
本工作面布置于15#煤层中，延顶板水平掘进，四邻关系对掘进无大的影响，按初步设计平面图布置，南部200多米处为采空积水区，因此在掘进时必须按规定要求进行探水。
第二章地质概况第一节煤层赋存特征本井田内可采煤层共2层，分别为6#、15#煤层，因当前主采15#煤层，6#煤层回收矿井时可采，所以在此只表明15#煤层。
15#煤层位于太原组下部，上距6#煤层65.34—101.57m，平均84.59m，煤层厚度5.04—6.57m，平均5.81m，为稳定可采煤层，含0—3层夹矸，结构简单，顶板为泥岩、砂质泥岩，底板为泥岩、砂质泥岩、细砂岩，为井田内可采煤层。
第二节地质构造情况该工作面总体构造为单一斜构造，井田位于山西沁水煤田东北部边缘，总体为一褶皱构造，共发育有2个向斜和1个背斜，在井田内还发育有2条断层和38个陷落柱，构造中等，属二类。
第三节预测瓦斯、火、煤层情况根据2007年6月7日山西省煤炭工业局综合测试中心对煤矿15#煤层所作出的煤尘爆炸鉴定检验报告，煤尘无爆炸性。
据2006年12月阳泉市煤炭工业局“关于全市地方煤矿2005年度矿井瓦斯等级鉴定的批复”（阳煤政发[2007]10号）借鉴相邻矿井五指山煤业有限公司15#煤层相对瓦斯涌出量为4.93m3/t，绝对瓦斯涌出量0.37m3/min，按低瓦斯矿井规定对待。
第四节水文地质情况1、井田地表水：本井田及邻近河流属海河流域滹沱河水系，井田内主要河流为前头河，由西向东流经本井田北部，最终汇入桃河，前头河属季节性河流，仅雨季有水，平时干涸，其余均为季节性流水的小山沟。
主井基岩段作业规程(3)

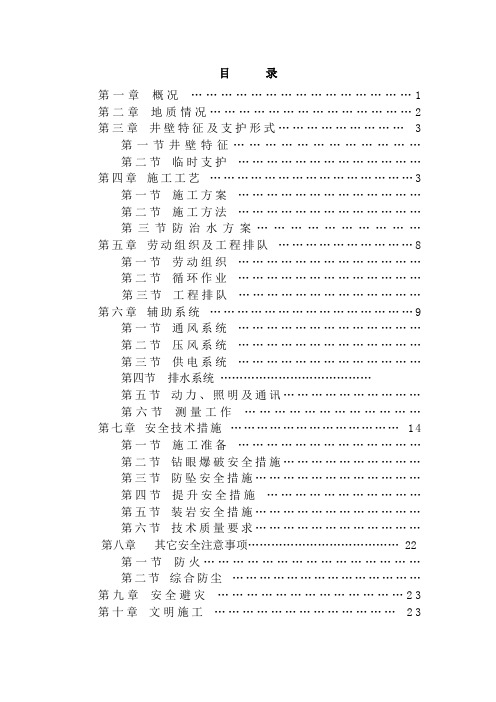

目录第一章概况 (1)第二章地质情况 (2)第三章井壁特征及支护形式 (3)第一节井壁特征………………………………第二节临时支护.......................................第四章施工工艺 (3)第一节施工方案…………………………………第二节施工方法…………………………………第三节防治水方案..............................第五章劳动组织及工程排队 (8)第一节劳动组织…………………………………第二节循环作业…………………………………第三节工程排队.......................................第六章辅助系统 (9)第一节通风系统…………………………………第二节压风系统…………………………………第三节供电系统…………………………………第四节排水系统…………………………………第五节动力、照明及通讯…………………………第六节测量工作....................................第七章安全技术措施 (14)第一节施工准备…………………………………第二节钻眼爆破安全措施…………………………第三节防坠安全措施………………………………第四节提升安全措施……………………………第五节装岩安全措施………………………………第六节技术质量要求....................................第八章其它安全注意事项 (22)第一节防火………………………………………第二节综合防尘..........................................第九章安全避灾 (23)第十章文明施工 (23)第一章概况一、工程概况：1、作业规程依据：（1）、《³煤矿主井井筒设计图纸》；（2）、《³煤矿主井井筒地质柱状图》；（3）、《³煤矿主井施工组织设计》；（4）、《矿山井巷工程施工验收规范》及其《煤矿井巷工程质量检验评定标准》。
回风立井井筒掘进施工作业规程
回风立井井筒掘进施工作业规程第一章概述第一节概况一、矿井概况根据山西省煤矿企业兼并重组整合工作领导小组办公室文件晋煤重组办发［2009]35 号文《关于朔州市山阴县煤矿企业兼并重组整合方案（部分）的批复》，批准原山西山阴腰寨煤业有限公司为单独保留矿井。
井田面积为 6。
6898km2 ，批准开采 1—11 号煤层，批准矿生产能力由原 45kt/a，提升为 1.2mt/a，净提升能力 750 kt/a。
为此,需改扩建新增一回风立井。
二、工程名称：腰寨煤矿回风立井井筒三、井筒的用途为矿井的回风和安全出口。
— 1 - 第二节编写依据1、《腰寨煤业有限公司回风立井施工组织设计》，批准时间：211 年 8 月。
2、2009 年 9 月，山西地宝能源有限公司编制的《山西山阴宝山腰寨煤业有限公司矿井兼并重组整合地质报告》及其批复:晋煤规发［2010]521 号。
3、《煤矿安全规程》；4、《煤炭工业矿井设计规范》；5、“晋煤办发[2009]151 号”发布实施的《煤矿建设安全规定》 ;6、《煤矿井巷工程施工规范》 (GB50511—2010） ;7、《煤矿井巷工程质量验收规范》（GB50213—2010）； 8、《煤矿建设项目安全设施设计审查和竣工验收的规范》（AQ1055—2008）； 9、煤炭工业出版社《简明建井工程手册》； 10、煤炭工业出版社《煤矿支护手册》 ; 11、其它相关的规范、法规等。
— 2 —第二章第一节地面相对位置及地质情况地面相对位置及邻近采区开采情况工程位置：该矿位于山阴县西北的马营乡腰寨村附近，东南距山阴县城 35km，行政区划规马营乡管辖。
地理坐标为:东径 112°40′20〃~ 112°42′32〃，北纬39°41′09〃~39°42′44〃,距该矿西南侧 5km 处有马营乡通往山阴县城的乡镇公路,与玉井镇之间有简易公路相通。
第三章巷道布置及支护说明第一节巷道布置 1、位置：新建回风立井位于矿工业广场南部2、井口坐标:X=4396947.258 Y=19645444。
回风大巷作业规程
第一章工程设计概述开口坐标X=3810645,Y=38423896 ,Z= +160支护形式矿用工字钢方位角24°工程量265m标高+160m净断面 5.5m2掘进断面 6.6m2坡度+0°第二章地质说明书工作面（巷道）地面标高（m）+225.3~ +296.0煤层倾角6.8~8.5°平均7.5°煤层厚度3.2~6.3m平均4.75mf＜0.5构造顶板断层泥及断层角砾岩厚度3.1~22.6m平均13.4mf＜0.2~0.7直接底砂质泥岩厚度3.06~10.56m平均7.8mf8.2~9.0老底L8灰岩厚度0.7~4.3m平均2.8mf11.1~14.0最大涌水量10m3/h正常涌水量5m3/h 瓦斯绝对涌出量 1.2m3/min煤层自燃发火期最短62天煤层情况该工作面煤层为二1煤，呈黑色，粉末状，半光亮型，煤层原生构造受滑动构造的影响而遭受破坏，层理不清，滑面及摩擦镜面发育，强度较低，煤层结构简单，煤层厚度变化较大。
主要地质构造（1）根据二1煤层底板等高线形态分析，地质条件简单，掘进范围内煤层底板整体呈一单斜构造。
（2）根据相临巷道及工作面掘进地质资料分析，预计该工作面煤层底板起伏变化不大，次生断层和褶曲不发育。
（3）工作面大部分保留原生顶板，岩性为细粒砂岩和砂质泥岩，根据相临工作面掘进地质情况分析，预计该面煤层顶板起伏变化不大，断层不发育。
水文地质情况一、水文地质条件分析1、底板水：经过井田下部告成矿及本矿原13采区巷道对L7-8灰岩水的长期疏放，L7-8灰岩水不会对运输大巷掘进产生影响。
预计其正常涌水量为2m3/h，最大涌水量为4m3/h。
2、顶板水：在矿井原13采区下山掘进时，普遍未见顶板涌水现象，仅局部出现少量顶板淋水现象，最大涌水量为２m3/h，并且根据主井掘进地质水文资料分析，该工作面顶板水赋存较弱，仅会在局部地段掘进时出现顶板淋水、涌水现象，但涌水量不大，预计正常涌水量为3m３／h，最大涌水量为6m3/h。
专用回风上山掘进作业规程
目录第一章概况 (2)第一节编制依据 (2)第二节巷道布置 (2)第二章地面相对位置及地质情况 (4)第一节地面相对位置及邻近采区开采情况 (4)第二节煤（岩）层赋存特征 (4)第三节地质构造 (5)第三章巷道断面及支护 (5)第一节巷道断面 (5)第二节支护设计 (6)第三节支护工艺 (7)第四节轨道及道床 (9)第五节巷道排水沟及梯步设置 (10)第六节巷道管线布置 (10)第七节矿压观测 (11)第四章施工工艺 (11)第一节施工方法 (11)第二节凿岩方式 (12)第三节爆破作业 (12)第五章生产系统 (14)第一节掘进通风 (14)第二节掘进压风 (15)第三节瓦斯防治 (16)第四节综合防尘 (17)第五节防灭火 (17)第六节安全监控 (18)第七节供电 (18)第八节排水 (20)第九节运输 (21)第十节照明、通信和信号 (21)第六章劳动组织及主要技术经济指标 (21)第一节劳动组织 (21)第二节循环作业 (22)第三节主要技术经济指标 (22)第七章安全技术措施 (23)第一节一通三防安全技术措施 (23)第二节顶板管理安全技术措施 (25)第三节爆破安全技术措施 (25)第四节防治水安全技术措施 (29)第五节机电安全技术措施 (29)第六节运输安全技术措施 (30)第七节工程质量保证措施 (31)第八章灾害应急措施及避灾路线 (32)第一节灾害应急措施 (32)第二节避灾路线 (36)第一章概况第一节编制依据一、经审批的《xxxxxxxx中部主干系统施工设计》。
二、《xxxxxxxx中部主干系统掘进地质说明书》。
三、《煤矿安全规程》和《煤矿岗位技术操作规程》及川煤集团掘进作业规程编制有关技术规范。
四、经批准的生产接替计划。
五、李子垭煤矿各种生产管理规范。
第二节巷道布置一、巷道名称位置及其所在层位与煤（岩）层、相邻巷道的关系，相邻巷道名称、用途，本巷道用途，设计长度、工程量、坡度，服务年限、开（竣）工时间等1、巷道名称、位置该巷道名称为xxxxxxxx专用回风上山，在xxxxxxxx皮带下山上段煤仓上口开口，布置在煤层底板灰岩中。
6煤回风上山(岩巷)作业规程
第一章概况第一节概述一、巷道名称6煤回风上山（岩巷）。
二、掘进目的及用途目的：形成6煤回风上山（岩巷）。
用途：满足矿井通风、运输、管线敷设的要求。
三、巷道设计长度和服务年限设计长度：1156m。
服务年限：30年。
四、预计开工、竣工时间施工巷道长1156m，本巷道自2015年3月上旬开工，预计2016年5月竣工。
五、巷道平面布置附图(一)：6煤回风上山（岩巷）平面布置图；附图(二)：6煤回风上山（岩巷）剖面图。
第二节编写依据一、编制依据《6煤回风上山（岩巷）设计与地质说明》二、其它技术规范1、《煤矿安全规程》2、《煤矿作业规程编制指南》3、《各工种操作规程》第二章地面相对位置及地质情况第一节地面相对位置及临近采区开采情况本工作面位于工业广场北侧山地，地表标高约1152.0～1197.2m。
工作面与6煤胶带上山、6煤轨道上山相邻。
详见附图（三）：井上下对照图。
（表一）井上、下对照关系情况表第二节地质构造本巷道掘进范围内煤岩层整体为单斜构造，走向25～30°、倾向115～120°、倾角0～13°。
根据三维地震勘探资料显示，工作面掘进前方可能发育有F10-2断层，断层落差为5-10m,倾角67°，由于勘探不足，对地质构造的控制程度不够，掘进前方不排除有其它小型向斜或断层等地质构造发育，施工过程中如遇异常情况（帮顶淋水、瓦斯涌出量增大）时，应立即停止掘进并向矿调度和地测防治水科汇报。
第三节水文地质一、水文地质情况：工作面所穿（煤）岩层为二叠系下统山西组地层。
从区域上来看，工作面主要受二叠系下统山西组、下石盒子组及上统上石盒子组碎屑岩裂隙含水层与石炭系上统太原组碎屑岩夹碳酸岩类裂隙岩溶碎屑岩类裂隙含水岩组及奥陶系中统碳酸盐岩岩溶裂隙水影响。
二叠系下统山西组碎屑岩类裂隙水主要为K8含水层，K8砂岩裂隙水为工作面顶板直接充水水源。
含水层以中-粗粒砂岩为主，厚度较大，但区内变化大，补给条件差，单位涌水量0.00963 L/s.m，渗透系数0.0279m/d，富水性弱。
回风立井作业规程
第一章概况第一节概述一、巷道名称本《作业规程》掘进的巷道为回风立井总回风道。
二、掘进目的及巷道用途掘进目的是为形成回风立井总回风系统，满足矿井总回风、瓦斯抽放管路安装、行人、检修等需要。
三、巷道设计长度及服务年限1、巷道设计长度该巷道全长327m（平距）。
2、服务年限：同矿井服务年限。
四、预计开、竣工时间计划2011年4月初开工，预计竣工日期为2011年9月中旬。
第二节编写依据一、设计说明书及批准时间《专用回风立井设计说明书》，批准时间为2011年3月12日。
二、地质说明书及批准时间地质说明书名称是《回风立井总回风道地质条件简况》，批准时间为2011年3月17日。
第二章地面相对位置及地质水文情况第一节地面相对位置及邻近采区开采情况待掘巷道相应地面位臵为村庄农田，地面标高为+1832.0m～+1900m。
地面相对位臵第二节煤(岩)层赋存特征一、煤（岩）层产状、厚度、结构、坚硬系数、层间距本巷道主要在M9煤与M11煤间的岩层中掘进，巷道与M9与M11煤的层位关系祥见剖面图。
掘进巷道所处岩层岩性特征表第三节地质构造回风立井总回风道掘进前方地质构造较简单，巷道掘进前方有一轻微向斜构造，对掘进影响不大。
该巷道水文地质条件简单，煤层顶底板均无强含水层，顶板岩石为泥岩或泥质页岩，不含水，掘进过程中遇断层预计以滴淋水形式出现，对正常掘进基本没有影响。
岩石硬度系数4～6。
根据预测地质条件，当巷道顶板距离M9煤小于6m时，及时编制补充措施进行格栅砼拱架加强支护。
在工作面掘进过程中,应坚持“有疑必探,先探后掘”的防治水原则。
第四节水文地质一、概况根据现有水文地质资料分析，水文地质条件简单，掘进巷道顶底板均无强含水层，顶板岩石为泥岩或泥质页岩，不含水，对正常掘进基本没有影响。
二、防治水措施1、在掘进过程中，应坚持“有疑必探，先探后掘”的防治水原则。
2、施工过程中应进行超前钻探，探明前方水文地质情况，对水文地质条件复杂地段及时采取注浆等措施，确保安全施工。
回风立井施工作业规程
乌兰集团满来壕煤矿回风‘立井施工作业规程2011.11回风立井作业规程会审意见参加会审人员会审意见目录第一章工程概况及特征 (1)第一节工程概况 (1)第二节回风立井井筒特征 (1)第二章施工前期准备工作 (2)第三章施工方案及施工方法 (5)第一节表土段施工 (5)第二节井筒基岩段施工方案 (7)第三节井筒基岩段掘砌施工方法 (7)第四章施工辅助设施及布置 (9)第五章施工组织与劳动力安排 (12)第六章施工工期及保证措施 (14)第一节作业方式 (14)第二节循环进度及工期 (14)第三节工期保证措施 (15)第七章工程质量保证措施 (16)第一节质量方针 (16)第二节质量目标 (16)第三节质量体系运行 (16)第四节检试验计划 (18)第五节工程质量保证措施 (19)第六节标准及技术规范 (21)第八章主要安全技术措施 (21)第一节井筒过煤层方案 (21)第二节特殊地质变化施工技术措施 (22)第三节井筒防治水措施 (22)第四节冬、雨季施工措施 (23)第五节炮破施工措施 (25)第六节机电、运输及其他措施 (27)第九章环保、消防及文明施工措施 (32)第十章补充措施 (35)第^一章图纸.................................................... .35第一章工程概况及特征第一节工程概况1、工程名称：鄂尔多斯市乌兰煤炭集团有限责任公司满来壕煤矿回风立井井筒工程。
2、工程范围回风立井井筒设计图纸内的全部施工工程；3、工程概况满来壕煤矿位于内蒙古鄂尔多斯市伊旗纳林陶亥镇其根高勒村。
1999年建矿，2000年投产, 年生产能力15万吨/年。
2005年5月开始技改，2007年12月技改工作结束。
并且由初采时期的高档普采工作面变更为综采工作面。
生产能力设计为30 万吨/ 年，由于工作面的推进原有的回风斜井将进入塌陷区，因此需从新建立回风立井。
建设地点：鄂尔多斯市乌兰煤炭集团有限责任公司满来壕煤矿。
回风立井施工作业规程
回风⽴井施⼯作业规程乌兰集团满来壕煤矿回风‘⽴井施⼯作业规程2011.11回风⽴井作业规程会审意见参加会审⼈员会审意见⽬录第⼀章⼯程概况及特征 (1)第⼀节⼯程概况 (1)第⼆节回风⽴井井筒特征 (1)第⼆章施⼯前期准备⼯作 (2)第三章施⼯⽅案及施⼯⽅法 (5)第⼀节表⼟段施⼯ (5)第⼆节井筒基岩段施⼯⽅案 (7)第三节井筒基岩段掘砌施⼯⽅法 (7)第四章施⼯辅助设施及布置 (9)第五章施⼯组织与劳动⼒安排 (12)第六章施⼯⼯期及保证措施 (14)第⼀节作业⽅式 (14)第⼆节循环进度及⼯期 (14)第三节⼯期保证措施 (15)第七章⼯程质量保证措施 (16)第⼀节质量⽅针 (16)第⼆节质量⽬标 (16)第三节质量体系运⾏ (16)第四节检试验计划 (18)第五节⼯程质量保证措施 (19)第六节标准及技术规范 (21)第⼋章主要安全技术措施 (21)第⼀节井筒过煤层⽅案 (21)第⼆节特殊地质变化施⼯技术措施 (22)第三节井筒防治⽔措施 (22)第四节冬、⾬季施⼯措施 (23)第五节炮破施⼯措施 (25)第六节机电、运输及其他措施 (27)第九章环保、消防及⽂明施⼯措施 (32)第⼗章补充措施 (35)第^⼀章图纸.................................................... .35第⼀章⼯程概况及特征第⼀节⼯程概况1、⼯程名称：鄂尔多斯市乌兰煤炭集团有限责任公司满来壕煤矿回风⽴井井筒⼯程。
2、⼯程范围回风⽴井井筒设计图纸内的全部施⼯⼯程；3、⼯程概况满来壕煤矿位于内蒙古鄂尔多斯市伊旗纳林陶亥镇其根⾼勒村。
1999年建矿，2000年投产, 年⽣产能⼒15万吨/年。
2005年5⽉开始技改，2007年12⽉技改⼯作结束。
并且由初采时期的⾼档普采⼯作⾯变更为综采⼯作⾯。
⽣产能⼒设计为30 万吨/ 年，由于⼯作⾯的推进原有的回风斜井将进⼊塌陷区，因此需从新建⽴回风⽴井。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
鄂托克旗白云煤矿回风立井基岩段施工作业规程2014年7月目录第一章、编制依据…………………………………………………………2第二章、工程概况 (2)第三章、施工工艺 (10)第四章、井筒防治水措施 (15)第五章、辅助系统 (16)第六章、井筒施工测量 (17)第七章、劳动组织及循环图表 (18)第八章、质量标准及保证措施 (18)第九章、安全技术措施 (21)第十章、避灾路线 (40)第十一章、文明施工、环境保护及消防措施…………………………….. ..40第一章编写依据1、《煤矿安全规程》2011年版2、回风立井井筒剖面图、平面图3、《工程测量规范》GB50026-20074、《煤矿井巷工程质量验收规程》GB50213-20105、《混凝土结构工程施工质量及验收规范》GB50300-20026、《建筑工程质量检验评定标准》GB50204-2007、《煤炭建设工程质量技术资料管理规定与评级办法》（1999年版）。
8、《建井工程手册》（2003年版）第二章工程概况1、矿井概况根据山西汾西正升煤业有限责任公司矿井兼并重组整合项目计划，延伸井田内原金泰和煤矿主井，并改造为正升煤矿回风立井。
2008年因井下突水造成原井口封闭，现在井筒前期筹备工作已结束，井筒积水已排出，工作面注浆已结束，即将进入井筒掘砌施工。
2、风井井筒主要技术特征井口设计标高+1592.000m，井筒净直径φ3.5m，井筒设计深度暂定392.0m，井筒实际深度标高为+1200.000m，井筒已经进入基岩段，井筒主要技术特征见下表：井筒主要技术特征表井壁为素砼支护，井壁厚度350mm，井壁的混凝土强度等级C30。
白云煤矿风井井筒井壁结构一览表3、井筒地质及水文地质3.1 地层（一）地层及地质构造1、区域地层区内地层区划属于华北地层大区，晋冀鲁豫地层区，鄂尔多斯地层分区，贺兰山～桌子山地层小区。
桌子山背斜东翼出露和赋存的地层有石炭系本溪组、太原组，二叠系山西组、石盒子组；中北部出露有侏罗系中下统，第三系、第四系；西翼赋存的地层则除没有第三系和侏罗系外，其它与东翼相同。
桌子山背斜轴部出露有太古界千里山群变质岩系，向两翼依次分布震旦系、寒武系、奥陶系和石炭～二叠系地层。
其区域地层特征见表1-2-1。
2、区域构造桌子山煤田千里沟白云煤矿位于华北地台，鄂尔多斯西缘断裂坳陷带，桌子山褶断束内。
其主体构造为走向近南北的桌子山背斜。
桌子山背斜以千里山、桌子山为主体，出露长达80km，背斜轴部出露太古界千里山群，两翼有震旦系、寒武系、奥陶系地层出露。
由于桌子山东麓大断裂的切割，东翼地层保存不完整。
形成东陡西缓的不对称背斜构造，东翼倾角大于25°，西翼倾角则小于15°。
桌子山背斜西翼主要褶皱为岗德尔背斜，主要断裂为岗德尔～西来峰逆断层等。
东翼以压扭性逆断层为主，主要为桌子山东麓大断裂，断层面倾向西，倾角大于50°，北部称千里山逆断层，南部变为多个分枝，呈帚状，如莫里～苛素乌逆断层、棋盘井逆断层，阿尔巴斯逆断层等。
区内未见岩浆岩侵入煤系地层。
表1-2-1 桌子山煤田区域地层表本井田位于桌子山背斜东翼，千里山逆断层以东。
井田及其周边发育赋存的地层由老至新有太古界千里山群（Ar）、震旦系长城统（Z）、寒武系中统阿布且亥组（C2a）、奥陶系下统桌子山组（O1z）、三叠系延长统（T3y）、侏罗系中～下统延安组（J1-2y）、侏罗系中统直罗组（J2z）、安定组（J2a）、侏罗系上统～白垩系下统志丹群（J3-K1zh）、第四系、现叙述如下：（1）太古界千里山群（Ar）分布于矿区西侧，岩性以石榴子石片麻岩、花岗片麻岩及石英片岩为主，出露厚度＞100m。
（2）震旦系长城统（Z）分布于矿区西侧，岩性上部灰白、中部肉红色石英岩，具波状层理，下部夹数层紫红色砂质泥岩，底部为底砾岩。
厚度＞150m。
（3）寒武系中统阿布且亥组（C2a）分布于矿区西侧，岩性为浅灰色石灰岩，具鲕状结构和竹叶状结构，底部中夹钙质泥板岩。
地层厚度150m左右。
（4）奥陶系下统桌子山组（O1z）分布于矿区西侧，岩性上部为灰色厚层状石灰岩，下部为石灰岩中夹石英岩，地层厚度＞250m。
（5）三叠系上统延长组（T3y）分布于矿区西侧，岩性上部为黄绿色中粒砂岩夹薄煤线，中下部为砖红色长石石英砂岩与砂质泥岩互层。
地层厚度622m，与下伏老地层呈断层接触。
（6）侏罗系中～下统延安组（J1-2y）分布于矿区之内，千里山逆断层以东，为本区含煤地层，岩性主要为浅灰～灰色各种粒级的砂岩与泥岩和砂质泥岩互层，含煤层1～11层，其中可采8层。
地层厚度135～230m，平均210m，与下伏延长组呈假整合接触。
（7）侏罗系中统直罗组（J2z）分布于矿区东侧，岩性主要为黄绿色，灰绿色中粗粒砂岩夹砂质泥岩，底部为砾岩，厚度109m，与下伏延安组呈假整合接触。
（8）侏罗系中统安定组（J2a）分布于矿区东侧，岩性主要为灰白色石英砂岩与紫红色、灰绿色泥岩互层，厚度250m左右，与下伏直罗组呈整合接触。
（9）侏罗系上统～白垩系下统志丹群（J3-k1zh）分布于矿区东侧，岩性上部为紫红色砂岩夹薄层砂质泥岩，下部为暗紫色砾岩。
厚度＞200m，与下伏地层呈不整合接触。
（10）第四系（Q）现代河床沉积、残坡积、风积黄土、风积砂。
全区分布普遍。
厚度一般小于10m。
3.2 地质构造影响井田煤层赋存形态的主体构造为千里山逆断层。
该断层位于矿区西侧，走向近南北，倾向西，倾角80～85°，断距1000～2000m，延长数十公里。
上盘位于断层西侧，主要为太古界千里山群和元古界震旦系、古生界寒武、奥陶系地层；下盘位于断层东侧，赋存的地层为中生界三叠系、侏罗系、白垩系。
受断层逆冲的影响，中生界地层倾角较大或直立甚至倒转。
根据在原腾龙煤矿井下实测石门岩层产状和采掘面煤层产状，岩煤层倾向西，倾角85°。
说明地层已发生倒转。
由于千里山逆断层的牵引致使区内于原杨站清煤矿与原化工煤矿间有一张性推断断层存在，断层面倾向南，倾角75°左右。
由于逆断层的侧向挤压，煤岩层节理较为发育，特别是煤层，沿节理面磨擦呈光泽较强的镜面。
井田内未见岩浆岩侵入。
根据现行规范对矿区构造复杂程度的分类，应属构造中等类型。
3.3、煤系地层本区含煤地层为侏罗系中～下统延安组，与东胜煤田的延安组地层可以对比，属于鄂尔多斯台向斜，北部侏罗系含煤岩系的组成部分。
为特大型坳陷盆地河湖相含煤建造，地层厚度135～230m，平均210m，含煤层11层，可采5层，各煤层累计厚度19.61m，可采厚度累计18.52m，含煤系数9.34%，可采含煤系数8.82%。
6、可采煤层井田内共有可采煤层5层，分别为2、3、10-1、10、11号煤层。
分述如下：（1）2号煤层位于延安组上部，赋存于井田中部，1号煤层西侧倾向西，倾角85°左右。
煤层厚度1.20～3.92m，平均2.31 m，由南向北增厚，在202号孔煤层厚度3.92m，含夹矸5层，结构复杂，利用厚度3.30m。
煤层顶底板岩性均为灰色细砂岩。
与3号煤层间距2.99m。
该煤层为核实区内较稳定的可采煤层，原焦祥林煤矿井下有M1、M2采掘点控制，较可靠。
（2）3号煤层位于延安组上部，赋存于井田中部，2号煤层西侧倾向西，倾角85°左右，煤层厚度2.00～3.86m，平均3.69 m，利用厚度2.00～3.71m，平均2.64 m，根据202号煤资料，煤层厚度3.86m；煤层结构简单，含夹矸1层，利用厚度3.71m。
煤层顶板岩性为灰色砂质泥岩或细砂岩，底板为细砂岩或砂质泥岩，该煤层为核实区内较稳定的可采煤层，原焦祥林煤矿井下有M3、M4采掘点控制，较可靠。
（3）10-1号煤层位于延安组下部，赋存于井田西部，9号煤层西侧，该煤层为10号煤层的上分层，在核实区北部原腾龙煤矿巷道内实测M5采掘点厚度2.96m，而在南部的原杨站清煤矿采掘点M6、M7厚度分别为2.94m和2.80m平均2.90m。
在原杨站清煤矿南端，该煤层已与10号煤层合并为一层，中间仅有0.20m夹矸。
煤层顶底板岩性均为深灰色泥岩，与10煤层间距0.20～9.10m。
该煤层为核实区主采煤层之一，属较稳定的主要可采煤层。
（4）10号煤层位于延安组下部，赋存于井田西部，为10号煤层的下分层。
在原腾龙煤矿巷道内实测的采掘点M8厚5.30m。
M9厚5.65 m。
向南原杨站清煤矿采掘点M10厚5.65 m，M11厚5.67 m。
再向南原化工厂煤矿采掘点M12厚8.70m， M13厚8.66m。
原审计联营煤矿采掘点M14厚9.10 m， M15厚9.85m。
原双喜煤矿采掘点M16厚9.85 m， M17厚10.40 m。
煤层厚度5.30～10.40m，平均7.83m。
煤层顶板岩性为炭质泥岩，底板岩性为灰色细粒砂岩，泥质胶结，遇水软化。
与11号煤层间距11.17m。
该煤层为核实区主要煤层之一，属较稳定的主要可采煤层。
（5）11号煤层位于延安组底部，赋存于井田西部，在原双喜煤矿至原化工厂联营煤矿间近南北向展布，向北于原杨站清煤矿南端偏出核实区外，该煤层厚度（M18）1.41～（M19）1.61m，平均1.51m，煤层结构简单为不含夹矸的单一煤层。
煤层顶板岩性为灰白色中粒石英砂岩或细粒砂岩，底板为灰白色粗粒石英砂岩。
该煤层在核实区内属较稳定的可采煤层。
可采煤层特征见表1-2-2。
3.3含水层矿区位于桌子山东麓，其西侧为高山峻岭，东侧为起伏丘陵，矿区地势相对南高北低，海拨标高1400～1600m之间，在这样的地形条件下，由暴雨形成的洪流汇入南北走向的千里沟集中向区外排泄，然后西越桌子山，经10km汇入黄河。
这一地段黄河水位平均标高1065m，矿区内最低标高比黄河水位高200m左右，因此，黄河水不能补给矿区地表水，也不能补给地下水。
矿区内地层赋存较全，皆不同程度含有孔隙～裂隙水，因受岩性、构造等条件影响，含水微弱而不均匀。
3.4 地温、瓦斯等1、瓦斯据白云煤矿提供的2005年由内蒙古安全防护计量一站提交的矿井瓦斯等级二氧化碳涌出量的鉴定报告，本矿井为低沼气矿井。
据邻近煤矿调查结果，周边煤矿均未发生过瓦斯爆炸事故。
2、煤尘煤尘爆炸性试验由内蒙古煤田地质局科研所承担。
本区煤火焰长度120mm，抑止煤尘爆炸最低岩粉填加量85％。
该区煤具有煤尘爆炸的危险性。
3、煤的自燃根据内蒙古煤田地质局科研所测试结果，白云煤矿煤层自燃倾向性等级为自燃。
4、地温及放射性异常本井田属正常地温区，无放射性异常。
3.5 井筒涌水量据矿方提供资料，矿井正常涌水量5m3／h，最大涌水量10m3／h。
煤矿位于干涸河床内，开采时务必注意，防止沟通水力联系；注意洪水通过采空塌陷进入井下，造成突水事件的发生。
