FCE06_C手持式电梯限速器测量仪说明书 1

限速器测试仪作业指导书限速器校验作业指导书1.目的为了确保电梯安全牢靠运行，标准电梯限速器检测工作程序和内容,保证限速器检测工作质量,依据有关规定,特制定本作业指导书。

2.适用范围本作业指导书适用于公司购限速器和公司维保在用电梯限速器〔包括配有安全钳的杂物电梯〕机械动作速度和电气动作速度的检测。

3.检测依据TSG T7001-2023《电梯监视检验和定期检验规章—曳引与强制驱动电梯》及第1 号、2 号修改单TSG T7004-2023 《电梯监视检验和定期检验规章—液压电梯》及第1 号、2 号修改单TSG T7006-2023 《电梯监视检验和定期检验规章—杂物电梯》及第1 号、2 号修改单GB 7588-2023《电梯制造与安装安全标准》及第1 号修改单4限速器校验人员及治理4.1从事限速器校验工作的人员,必需是经过省级或以上特种设备安全监视治理部门认可的电梯检验人员，并经公司培训认可。

4.2限速器检测应有与检测工作相适应的检验工具、设备、仪表装置和场地等，并建立必要的规章制度。

4.3校验工作由校验人员负责,校验人员应经专业学问的培训。

校验人员必需具备限速器的根底学问，生疏并能执行限速器校验的有关法规、标准，能娴熟使用检测装置，并把握限速器校验的实际技能。

5.检测周期、工程和要求5.1限速器校验周期按特种设备法规、标准的要求确定。

5.2校验工程：限速器电气动作速度和机械动作速度的检测。

对用于上行超速保护触发元件的限速器还应进展上行电气动作速度和机械动作速度的检测。

5.3需校验的限速器，应按其电梯的额定速度和与其相对应的安全钳依据《电梯制造与安装安全标准》9.9 条规定确定其动作速度，常用的限速器可参考表一的检测数据。

5.4动作速度的检测应至少进展二次，当二次检测结果与其平均值的偏差不大于限速器检测仪器的误差时认定该限速器动作速度合格；当二次检测结果与其平均值的偏差大于限速器测量误差时应进展第三次检测，以较接近的二次动作速度取平均值，其偏差不大于限速器测量误差时也可认定该限速器动作速度合格；否则应判定该限速器动作速度不合格。

概述FDX-06电梯便携式限速器测试仪是测量电梯限速器的电气和机械动作速度专业设备。

适用于质量技术监督局、商检局、电梯安装部门等单位对电梯限速器的现场检测，同时适用于电梯及限速器生产厂家的在线检测。

FDX-06采用的是低压安全电机，可避免工作电源（如AC220V）因意外漏电对测试人员产生的电击风险。

FDX-06采用7”彩色液晶电容触摸屏，超大的屏幕可以做到测试曲线和数据即时动态显示，测试过程一目了然。

菲康公司专为该款仪器开发设计了专用的HS01磁敏传感器，无需安装支架，现场只需吸附在限速器的支座上即可，既方便使用又使测试数据更加稳定。

测量过程“1”键搞定1.用途该仪器用于检测电梯限速器轮盘的电气和机械动作速度。

适用于质量技术监督局、商检局、电梯安装部门等单位对电梯限速器的现场检测，同时适用于电梯及限速器生产厂家的在线检测。

2.仪器组成电梯限速器测试仪有两大部分组成：控制检测部分和驱动部分。

2.1控制检测部分控制检测部分包括液晶屏、电源接口、通讯接口、HS01磁敏传感器2.2驱动部分：驱动部分为60W、24V安全驱动电机图13.主要参数及性能指标：■测量范围：0.25—10m/s■测量精度：﹤±0.5%■保存测量次数：标配4G SD卡，＞40万次；可升级到64G■电源：AC180～240V■手持电机：60W、DC24V安全电压电机■测量过程一键操作，自动结束试验，测试简单快捷、效率极高■7吋电容彩色液晶屏、中文虚拟仪器界面、速度曲线和数值动态显示■自适应加速曲线，平稳段加速度值≤0.015m/s2，测量又快又准，单次测量时间＜1分钟■中文输入，可输入产品制造商、型号等产品档案信息。

4.使用说明：4.1.1测量准备1、切断安全回路电源（切记！否则可能仪器开关检测口会烧坏）2、从限速器上拿开钢丝绳3、开关接线仪器引出线有1组鳄鱼夹，夹在限速器的动作开关上如果开关没接通，曲线界面栏的上面会有“有开关未复位”文字出现，有此文字时测试不能开始，电机不会旋转。

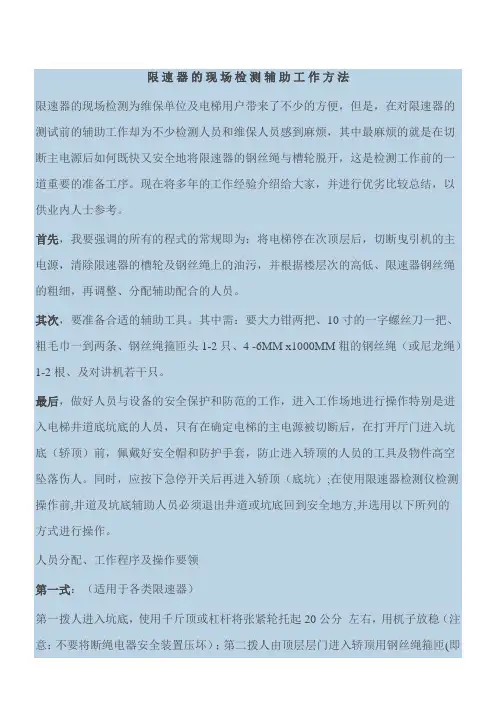

限速器的现场检测辅助工作方法限速器的现场检测为维保单位及电梯用户带来了不少的方便，但是，在对限速器的测试前的辅助工作却为不少检测人员和维保人员感到麻烦，其中最麻烦的就是在切断主电源后如何既快又安全地将限速器的钢丝绳与槽轮脱开，这是检测工作前的一道重要的准备工序。

现在将多年的工作经验介绍给大家，并进行优劣比较总结，以供业内人士参考。

首先，我要强调的所有的程式的常规即为：将电梯停在次顶层后，切断曳引机的主电源，清除限速器的槽轮及钢丝绳上的油污，并根据楼层次的高低、限速器钢丝绳的粗细，再调整、分配辅助配合的人员。

其次，要准备合适的辅助工具。

其中需：要大力钳两把、10寸的一字螺丝刀一把、粗毛巾一到两条、钢丝绳箍匝头1-2只、4 -6MM x1000MM粗的钢丝绳（或尼龙绳）1-2根、及对讲机若干只。

最后，做好人员与设备的安全保护和防范的工作，进入工作场地进行操作特别是进入电梯井道底坑底的人员，只有在确定电梯的主电源被切断后，在打开厅门进入坑底（轿顶）前，佩戴好安全帽和防护手套，防止进入轿顶的人员的工具及物件高空坠落伤人。

同时，应按下急停开关后再进入轿顶（底坑）;在使用限速器检测仪检测操作前,井道及坑底辅助人员必须退出井道或坑底回到安全地方,并选用以下所列的方式进行操作。

人员分配、工作程序及操作要领第一式：（适用于各类限速器）第一拨人进入坑底，使用千斤顶或杠杆将张紧轮托起20公分左右，用杌子放稳（注意：不要将断绳电器安全装置压坏）；第二拨人由顶层层门进入轿顶用钢丝绳箍匝(即马蹄夹子)夹紧在上行的钢丝绳由护栏向下20公分处，再用细钢丝绳或尼龙绳（粗细以既可以打结又可以承载重量为准）扣在钢丝绳箍匝的下方,再向上拉起后缠绕在护栏的横杆上即可；第三拨人员，在机房用螺丝刀将限速器的钢丝绳从槽轮中挑起，用两根细尼龙绳再上下行两个方向拉起后将钢丝绳与槽轮脱离开来。

这种方法安全系数高，同时参与的辅助人员也比较多。

该方法多用于高速大型的限速器的检测如：OTIS的E-CAR、A-CAR，以及三菱的DG619检测的辅助工作。

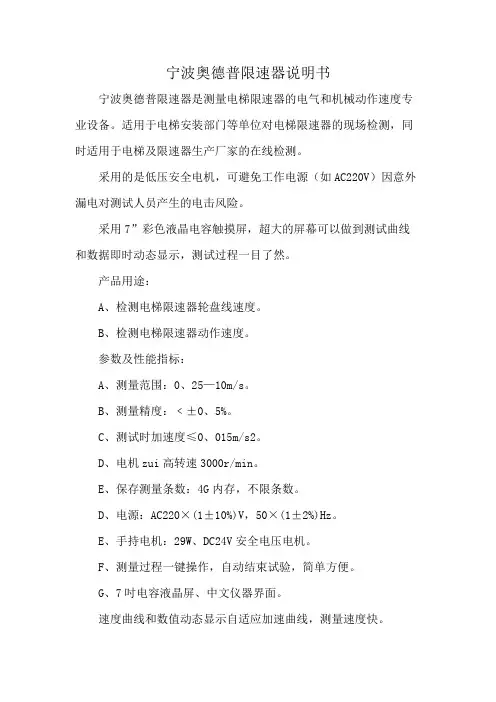

宁波奥德普限速器说明书
宁波奥德普限速器是测量电梯限速器的电气和机械动作速度专业设备。

适用于电梯安装部门等单位对电梯限速器的现场检测，同时适用于电梯及限速器生产厂家的在线检测。

采用的是低压安全电机，可避免工作电源（如AC220V）因意外漏电对测试人员产生的电击风险。

采用7”彩色液晶电容触摸屏，超大的屏幕可以做到测试曲线和数据即时动态显示，测试过程一目了然。

产品用途：
A、检测电梯限速器轮盘线速度。

B、检测电梯限速器动作速度。

参数及性能指标：
A、测量范围：0、25—10m/s。

B、测量精度：﹤±0、5%。

C、测试时加速度≤0、015m/s2。

D、电机zui高转速3000r/min。

E、保存测量条数：4G内存，不限条数。

D、电源：AC220×(1±10%)V，50×(1±2%)Hz。

E、手持电机：29W、DC24V安全电压电机。

F、测量过程一键操作，自动结束试验，简单方便。

G、7吋电容液晶屏、中文仪器界面。

速度曲线和数值动态显示自适应加速曲线，测量速度快。

H、中文输入，可输入产品制造商、型号等产品档案信息。

I、自带4吋热敏打印机，可以现场打印输出测试结果。

J、内存：4G（可升级到64G），海量档案数据存储。

K、驱动，测速，打印一体设计，无需另配组件。

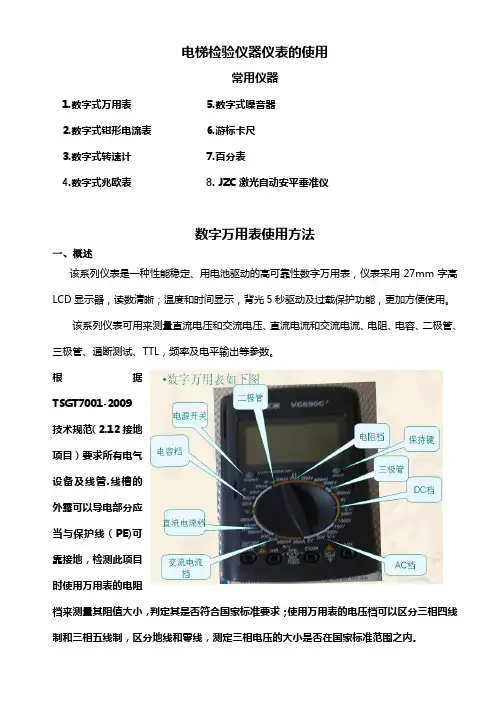

电梯检验仪器仪表的使用常用仪器1.数字式万用表 5.数字式噪音器2.数字式钳形电流表 6.游标卡尺3.数字式转速计7.百分表4.数字式兆欧表8. JZC激光自动安平垂准仪数字万用表使用方法一、概述该系列仪表是一种性能稳定、用电池驱动的高可靠性数字万用表，仪表采用27mm字高LCD显示器，读数清晰；温度和时间显示，背光5秒驱动及过载保护功能，更加方便使用。

该系列仪表可用来测量直流电压和交流电压、直流电流和交流电流、电阻、电容、二极管、三极管、通断测试、TTL，频率及电平输出等参数。

根据TSGT7001-2009技术规范（2.12接地项目）要求所有电气设备及线管.线槽的外露可以导电部分应当与保护线（PE)可靠接地，检测此项目时使用万用表的电阻档来测量其阻值大小，判定其是否符合国家标准要求；使用万用表的电压档可以区分三相四线制和三相五线制，区分地线和零线，测定三相电压的大小是否在国家标准范围之内。

二、安全事项1、测量电压时，请勿输入超过直流1000V或交流750V有效值的极限电压。

2、36V以下的电压为安全电压，在测高于36V直流、25V交流电压时，要检查表笔是否可靠接触，是否正确连接、是否绝缘良好等，以避免电击。

3、换功能和量程时，表笔应离开测试点。

4、选择正确的功能和量程，谨防误操作，该系列仪表虽然有全量程保护功能，但为了安全起见，仍多加注意。

5、测量电流时，请勿输入超过20A的电流。

三、电压测量1、将黑表笔插入“COM”插孔，红表笔插入“VΩHz”插孔。

2、将功能开关转至“V”档，如果被测电压大小未知，应选择最大量程，再逐步减小，直至获得分辨最高的计数。

3、测量直流电压时，使“DC/AC”键按下置DC测量方式；测量交流电压时，使“DC/AC”键按下置AC测量方式；4、将测试表笔可靠接触测试点，显示屏即显示被测电压值；测量直流电压显示时，为红表笔所接的该点电压与极性。

四、电流测量1、将黑表笔插入“COM”插孔，红表笔插入“MA”或“20A”插孔中。

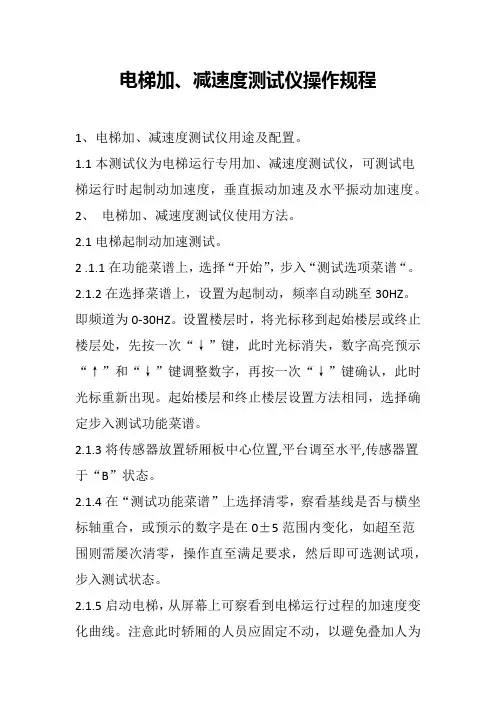

电梯加、减速度测试仪操作规程1、电梯加、减速度测试仪用途及配置。

1.1本测试仪为电梯运行专用加、减速度测试仪，可测试电梯运行时起制动加速度，垂直振动加速及水平振动加速度。

2、电梯加、减速度测试仪使用方法。

2.1电梯起制动加速测试。

2 .1.1在功能菜谱上，选择“开始”，步入“测试选项菜谱“。

2.1.2在选择菜谱上，设置为起制动，频率自动跳至30HZ。

即频道为0-30HZ。

设置楼层时，将光标移到起始楼层或终止楼层处，先按一次“↓”键，此时光标消失，数字高亮预示“↑”和“↓”键调整数字，再按一次“↓”键确认，此时光标重新出现。

起始楼层和终止楼层设置方法相同，选择确定步入测试功能菜谱。

2.1.3将传感器放置轿厢板中心位置,平台调至水平,传感器置于“B”状态。

2.1.4在“测试功能菜谱”上选择清零，察看基线是否与横坐标轴重合，或预示的数字是在0±5范围内变化，如超至范围则需屡次清零，操作直至满足要求，然后即可选测试项，步入测试状态。

2.1.5启动电梯，从屏幕上可察看到电梯运行过程的加速度变化曲线。

注意此时轿厢的人员应固定不动，以避免叠加人为的振动信号。

2.1.6待电梯完全停止后，选择停止（即按）“↓”键。

）2.1.7步入“输出功能菜谱”可对测试数据进行预示，存贮等多项操作。

2.2电梯垂直、水平振动加速度测试。

2.2.1在“开始功能菜谱”上选择“开始”步入“测试选项菜谱”。

2.2.2在选项菜谱上，设置为“垂直振动”或“水平振动”，频率自动跳至100HZ，即频道为0-100Hz，楼层设置方法同起制动加速度测试时步骤。

2.2.3将传感器放置于轿厢底板中心位置，平台调至水平，传感器置于“B”状态为测垂直振动，传感器置于“B”状态为测水平振动。

2.2.4在测试功能菜谱上选择“清零”察看基线是否与横坐标轴重合，或预示的数字是否在0±5范围内变化，如超至范围需屡次“清零”操作直到满足要求。

2.2.5启动电梯待电梯步入匀速运动状态后，即可选测试项，步入测试状态。

电梯限速器检测的情况说明5篇第一篇：电梯限速器检测的情况说明情况说明世纪半岛菩提苑办公楼有一部电梯，云南省特种设备安全检测研究院于2011年3月29日对电梯限速器进行了安全技术监督检验检测，检测以后提供了收费通知单，并要求在检测工作完成后，十个工作日后到该院办理相关事宜，支付费用，该院才能开具发票。

该检测费用为250.00元（贰佰伍拾元整），管理处客服主任祝晓亮用现金垫付了该费用，办理了检测之后的相关事宜。

之后报销费用时，报了资金支付，现申请以现金方式支付该费用250元。

世纪半岛菩提苑管理处2011年6月15日第二篇：电梯限速器测试仪XC-3使用总结电梯限速器测试仪xc一3电梯限速器是电梯运行安全保护的重要部件之一。

按照国家质检总局《电梯监督检验规程》的要求，要对电梯限速器进行校验。

目前，开展限速器校验的单位使用较多的电梯限速器测试仪是xc一3型，本文就在使用该型号测试仪中遇到的一些情况总结归纳如下，供进行限速器校验人员参考，并与J 大同行探讨，以提高限速器校验的质量。

(1)在外观检查方面：限速器校验前应先对其外观进行检查，如：限速器的铭牌应标注型号、额定速度、电气和机械动作速度；限速器旋转部件应转动灵活、润滑可靠；限速器外露旋转部分应涂黄色警示色；限速器支架上应有限速器旋转方向标记；限速器可调节部位应有封记；限速器电气动作开关和机械动作应完好，动作灵活、准确、可靠，无异常声响。

(2)在实测数据误差的修正上：电梯限速器动作速度GB7588—2003《电梯制造与安装安全规范》和GBlO058 1997《电梯技术条件》有明确规定。

根据GBlO058—1997中3．6．2“对于额定速度超过lm／s的电梯，建议选用3．6．1所示上限值的动作速度” 的要求，所以一些生产厂家在调整限速器动作速度采用的是GB7588—2003规定的上限值。

当对这些限速器进行动作速度校验时，町能其动作速度实测值刚刚超过GB7588—2003规定的限值而被判为不合格。

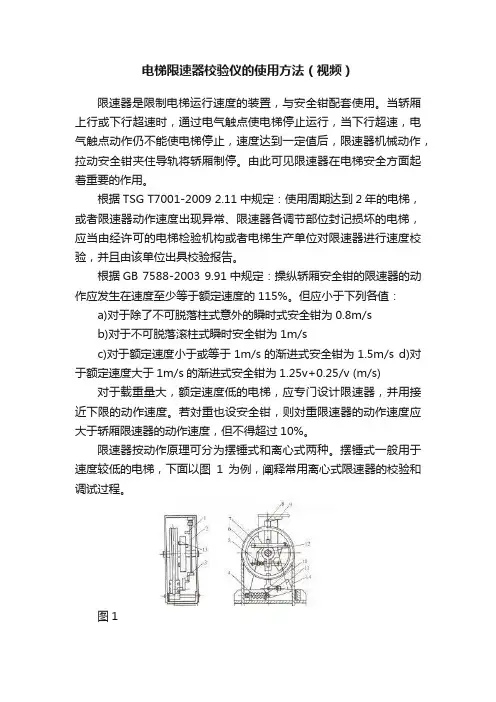

电梯限速器校验仪的使用方法（视频）限速器是限制电梯运行速度的装置，与安全钳配套使用。

当轿厢上行或下行超速时，通过电气触点使电梯停止运行，当下行超速，电气触点动作仍不能使电梯停止，速度达到一定值后，限速器机械动作，拉动安全钳夹住导轨将轿厢制停。

由此可见限速器在电梯安全方面起着重要的作用。

根据TSG T7001-2009 2.11中规定：使用周期达到2年的电梯，或者限速器动作速度出现异常、限速器各调节部位封记损坏的电梯，应当由经许可的电梯检验机构或者电梯生产单位对限速器进行速度校验，并且由该单位出具校验报告。

根据GB 7588-2003 9.91中规定：操纵轿厢安全钳的限速器的动作应发生在速度至少等于额定速度的115%。

但应小于下列各值：a)对于除了不可脱落柱式意外的瞬时式安全钳为0.8m/sb)对于不可脱落滚柱式瞬时安全钳为1m/sc)对于额定速度小于或等于1m/s的渐进式安全钳为1.5m/s d)对于额定速度大于1m/s的渐进式安全钳为1.25v+0.25/v (m/s) 对于载重量大，额定速度低的电梯，应专门设计限速器，并用接近下限的动作速度。

若対重也设安全钳，则対重限速器的动作速度应大于轿厢限速器的动作速度，但不得超过10%。

限速器按动作原理可分为摆锤式和离心式两种。

摆锤式一般用于速度较低的电梯，下面以图1为例，阐释常用离心式限速器的校验和调试过程。

图11-开关打板碰铁2-开关打板3-夹绳打板碰铁 4-夹绳钳弹簧 5-离心块弹簧 6-限速器绳轮 7-离心重块 8-电开关触头 9-电开关 10-夹绳打板 11-夹绳钳 12-轮轴13-拉簧 14-限速器绳首先：剥离限速器钢丝绳，把限速器校验仪连接完毕，启动，直至限速器电气开关动作，测出电气开关动作时的速度。

继续运转直至机械装置动作，测出此时的限速器动作速度，比较与限速器允许动作速度；如不符合要求，调节限速器离心重块弹簧力的大小，改变限速器的动作速度使之符合规定要求。

1.用途该仪器用于检测电梯限速器轮盘线速度及限速器动作速度。

适用于质量技术监督局、商检局、电梯安装部门等单位对电梯限速器的现场检测，同时适用于电梯及限速器生产厂家的在线检测。

2 .仪器组成电梯限速器测试仪有两大部分组成：控制检测部分和驱动部分。

2.1控制检测部分控制检测部分包括液晶屏、电源接口、通讯接口、霍尔传感器2.2驱动部分：驱动部分为29W、24V安全驱动电机3.主要参数及性能指标：●测量范围：0.25—6m/s●测量精度：﹤±0.5%●保存测量次数：4G内存，不限次数●电源：AC180～240V●手持电机：29W、DC24V安全电压电机●测量过程一键操作，自动结束试验，简单方便●7吋电容液晶屏、中文虚拟仪器界面、速度曲线和数值动态显示●自适应加速曲线，测量速度快●中文输入，可输入产品制造商、型号等产品档案信息。

●4吋热敏打印机●内存：4G（可升级到64G），海量档案数据存储●4.使用说明：4.1试验准备4.1.1鳄鱼夹连接仪器引出线共有2组鳄鱼夹，分别夹在限速器的两个动作开关上，如果限速器只有一个开关，没用到的鳄鱼夹相互夹在一起。

4.1.2传感器安放HS01传感器为菲康电子专门为限速器测试仪设计的磁敏传感器，使用很方便。

把它吸附在限速器支座上，位置对应圆磁钢，测试仪如果此时通电状态，HS01背后LED灯会亮。

圆磁钢吸附在限速器轮的边缘，有色标的一边朝外。

4.1.3电机握持方法用双手握持电机，驱动轮靠在限速器轮的外圆上，轻微靠近即可。

4.1.4打开仪器电源进入用户界面，填好信息，点击“OK”进入参数设置界面，输入被测限速器额定速度，点击“ok”进入测试界面。

4.1.5电机旋转方向在仪器的测量界面，有“正传/反转”按钮用于表明当前测试是限速器的正传或反转测试。

但电机可能从限速器的左侧或者右侧驱动限速器，那么电机的驱动转向可能会和要测量的方向方向，此时需要到参数设置页面，把“测量方位”的选项改变即可。

附录 A
（资料性附录）
限速器校验仪器设备表
附录 B
（规范性附录）
校验内容、要求、方法
附录 C
（资料性附录）
限速器节圆直径的测量计算
测量限速器的几何尺寸，经过公式运算后可获得限速器节圆直径（D），主要有以下两种方法：
a）D=D2-2h-d
b）D=h2+d
式中：
D——节圆直径；
D2——限速器轮外轮廓直径；
h——限速器轮外轮廓与限速器钢丝绳外缘的距离；d——限速器钢丝绳公称直径；
h2——限速器钢丝绳内缘距离。

图一
附录 D
（规范性附录）
电梯限速器校验报告
电梯限速器校验报告
电梯注册代码__________________ 使用单位名称__________________ 校验日期__________________
（校验机构）
电梯限速器校验报告。

FCE08-C为了安全使用电梯限速器测试仪，保障设备人身安全，制定本规程。

本规程适用于FCE06-C电梯限速器测试仪的操作，用于测量电梯限速器电气动作速度和机械动作速度。

FCE06-C电梯限速器测试仪使用说明书。

4.1.1打开电源进入“主界面”，点击“手持限速器”进入“客户”界面。

6个按钮，除“手持限速器”“文件管理”外其他位置为菲康公司预留，不要点击。

4.1.2“客户”界面在“用户”栏填入文字、字母、或数字，该名字也是保存文件时的文件名。

如为方便，可以输入数字序列号用于区分即可。

点击“OK”进入“参数设置”界面。

4.1.3“参数设置”界面“额定速度”栏内输入限速器的额定速度值。

节径”栏内输入限速器的绳轮节径。

通常φ8钢丝绳对应240，φ6钢丝绳对应180。

点击“OK”进入“测量”界面。

4.1.4“测量”界面点击“主界面”返回“主界面”，即开机界面；点击“客户”返回“客户”界面；点击“参数设置”返回参数设置界面；点击“打印”打印机打印试验数据；点击“保存”保存试验数据，文件名即是“客户”界面里填写的用户名称；点击“删除”删除高亮行的试验数据；点击试验数据栏的某一行，相应行变高亮。

4.1.5测量准备A、从限速器上拿开钢丝绳；B、开关接线仪器引出线共有2组鳄鱼夹，分别夹在限速器的两个动作开关上，如果限速器只有一个开关，没用到的鳄鱼夹相互夹在一起。

如果有一个开关没接通，曲线界面栏的上面会有“有开关未复位”文字出现，有此文字时试验不能开始，电机不会旋转。

C、传感器安放HS01传感器为菲康电子专门为限速器测试仪设计的磁敏传感器，使用很方便。

把它吸附在限速器支座上，位置对应圆磁钢，测试仪如果此时通电状态，HS01背后LED灯会亮。

如果灯不亮，请反转磁钢面。

D、电机握持方法用双手握持电机，驱动轮靠在限速器轮的外圆上，轻轻靠住即可。

E、确认测量方向左边第3个按钮，点击此按钮，按钮上的文字在“正传”“反转”之间来回转换。

电梯限速器检测仪产品说明书本说明介绍了JSDT-C sunny2017/5/231.仪器参数备注：1.最大测量范围视配套的驱动轮直径，默认配套的驱动轮测量范围在5m/s内，本产品可配套不同直径的驱动轮，所以最大测量范围参数仅做参考。

2.仪器具有电流环，出于保护仪器考虑，电机不存在堵转工作状态。

2使用说明2.1基本使用2.1.1仪器启动按下仪器底部的开关按钮，仪器内部蜂鸣器会短促响一声，表示已经配置参数和初始化完成，触摸屏进入如下主界面；（图1：仪器启动后主界面）触摸屏上方分别显示的是内部实时时间1和当前仪器电池的电量；六个直观的图标为仪器基本的功能（以下会详细叙述）；2.1.2仪器自检请先打开蓝牙打印机电源，使仪器和打印机处于连接状态，点击“仪器自检”图标，此时如果仪器正常会进行以下流程：打印机自动走纸→仪器蜂鸣器响,提示电机将进行转动→仪器自检电池电压并打印→仪器驱动电机固定速度正转2秒→打印正转的自检状态→仪器进行急停抱死动作→打印急停的自检状态→仪器驱动电机固定速度反转2秒→打印反转的自检状态→打印机走纸→蜂鸣器响,提示自检完成；所以根据以上自检过程可以很便捷的检测出仪器的当前工作状态，用户可参照如下表格进行故障排查：2.1.3仪器校准（图2：仪器校准界面，实际产品参数均不为0，该图仅做说明）该界面为仪器校准，包含PID参数及增益漂移参数等，为防止人员误操作，进入本界面需要密码（密码默认123），需要注意的是，该校准界面的所有参数出厂时均经过了专业的校准，所以该界面客户如无特别需要，不建议进行修改参数，错误不合理的参数会导致仪器失准和工作失效！2.1.4数据管理（图3：仪器数据管理界面，该图仅做说明）如果在试验的过程中进行了数据保存，则该界面会依次对“试验日期”，“试验编号”，“电气速度”，“机械速度”等关键数据进行存储3。

查看之前记录只需拖到屏幕右侧的拖动条；仪器存储的过程会采用“时间逆序”进行显示，即屏幕最后一条记录即最新保存的数据。

电梯限速器校验实施细则电梯限速器校验实施细则1 内容与范围1.1 本细则规定了电梯限速器校验的基本要求与安全注意事项。

1.2 本细则适用于电梯限速器的校验。

2 引用标准与文件TSG T7001-2009 《电梯监督检验和定期检验规则--曳引与强制驱动电梯》GB7588-2003《电梯制造与安装安全规范》JG135-2000《杂物电梯》3 总则3.1首次进行校验人员应详细阅读电梯限速器测试仪使用说明书。

3.2限速器校验范围为：0.25m/s ~ 10m/s。

3.3 限速器动作速度范围应符合GB7588-2003《电梯制造与安装安全规范》或JG135-2000《杂物电梯》的规定（见附录A），外观质量可靠，无存在异声。

3.4电梯限速器校验有效期二年，杂物电梯限速器校验有效期五年。

3.5校验记录编号格式：XD－XXXX－■△△△，其中XXXX为日期号；■为校验员代号；△△△报告书序号。

3.6限速器每个运行方向的动作速度需测试两次，若均在范围之内，则取其平均值作为最终校验值。

双向限速器应对二个方向的动作速度分别进行校验。

4注意事项4.1现场校验时先确认环境安全，校验全过程电梯必须在检修或停机状态。

4.2供电电源电压为220V，电压波动不应超过±10 %，若仪器较长时间未作使用，应在校验前通电一段时间。

4.3现场限速器校验拖拉限速器钢丝绳时，必须用专用钩子拖拉，切勿用手拖拉。

4.4传感器及连接线的插拔不能带电操作，不能强制将电机堵转，以避免将电机烧坏；若发现方向不正确时，应在电机停转后改变转动方向。

4.5校验时仪器显示为“X.XX ——X.XX”，其中左边显示的是限速器轮盘节圆旋转线速度，右边显示的是橡胶轮节圆旋转线速度。

左边为测量值，右边为参考值，若两者比较接近（一般相差不超过1%）则可判定校验值有效，若相差较大时，应复核限速器轮盘节圆直径，并重新计算和输入节圆周长。

5 校验前的准备5.1 用大力钳夹住限速器钢丝绳一端或抬起底坑张紧轮，待钢丝绳松弛后将其脱离限速器轮槽。
