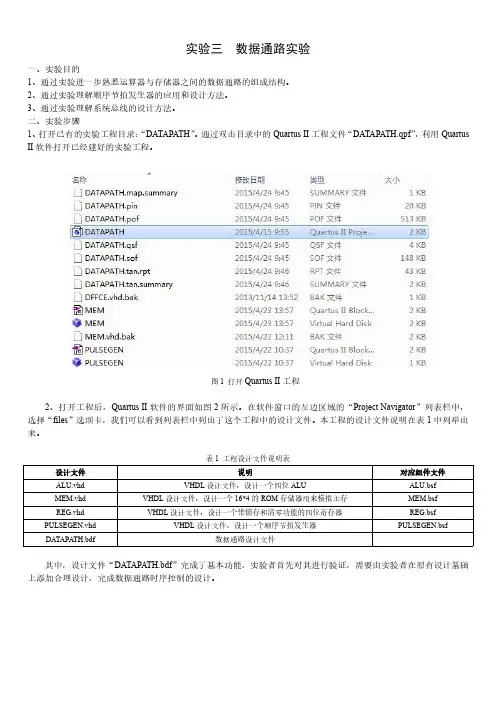

实验三 系统总线控制实验

实验三数据通路实验一、实验目的1、通过实验进一步熟悉运算器与存储器之间的数据通路的组成结构。

2、通过实验理解顺序节拍发生器的应用和设计方法。

3、通过实验理解系统总线的设计方法。

二、实验步骤1、打开已有的实验工程目录：“DATAPATH”。

通过双击目录中的Quartus II工程文件“DATAPATH.qpf”，利用Quartus II软件打开已经建好的实验工程。

图1打开Quartus II工程2、打开工程后，Quartus II软件的界面如图2所示。

在软件窗口的左边区域的“Project Navigator”列表栏中，选择“files”选项卡，我们可以看到列表栏中列出了这个工程中的设计文件。

本工程的设计文件说明在表1中列举出来。

表1工程设计文件说明表设计文件说明对应组件文件ALU.vhd VHDL设计文件，设计一个四位ALU ALU.bsfMEM.vhd VHDL设计文件，设计一个16*4的ROM存储器用来模拟主存MEM.bsfREG.vhd VHDL设计文件，设计一个带锁存和清零功能的四位寄存器REG.bsf PULSEGEN.vhd VHDL设计文件，设计一个顺序节拍发生器PULSEGEN.bsf DATAPATH.bdf数据通路设计文件其中，设计文件“DATAPATH.bdf”完成了基本功能，实验者首先对其进行验证，需要由实验者在原有设计基础上添加合理设计，完成数据通路时序控制的设计。

图2工程界面图3、如图3上所示，“数据通路”构建在DATAPATH.bdf的设计文件中，除去几个寄存器的脉冲信号，其它模块已经实现连接。

图3数据通路设计图数据通路是数据信号在各个寄存器和存储器之间的传输过程。

这里的设计文件模拟了最简单的数据通路模型。

图3中的“MEM”单元是一个用VHDL语言设计的16*4存储器，为了实验的简便，这里将它设计为ROM，而且从地址0000~1111依次存储的数据也是0~15（比如：地址为0011的存储单元存储的数据也是3）。

总线控制实验报告总线控制实验报告一、引言总线控制是计算机系统中非常重要的一部分，它负责连接各个部件，实现数据传输和通信。

在本次实验中，我们将学习总线控制的基本原理和实际应用，并通过实验验证其正确性和可靠性。

二、实验目的本次实验的主要目的是掌握总线控制的工作原理和实践操作，具体包括以下几个方面：1. 理解总线控制的概念和作用；2. 学习总线控制的基本原理和工作方式；3. 掌握总线控制的实验操作方法；4. 验证总线控制的正确性和可靠性。

三、实验原理总线控制是计算机系统中的一种重要的数据传输方式，它通过一组控制信号来实现各个部件之间的通信。

总线控制主要包括以下几个方面的内容：1. 总线的定义和分类：总线是计算机系统中连接各个部件的一种通信线路，根据传输方式的不同，可以分为并行总线和串行总线；2. 总线的工作方式：总线的工作方式主要包括三种，分别是单总线、多总线和分布式总线；3. 总线控制的基本原理：总线控制通过控制信号来实现数据的传输和通信，其中包括地址信号、数据信号和控制信号等；4. 总线控制的实际应用：总线控制在计算机系统中有广泛的应用，包括内存读写、外设读写、中断处理等。

四、实验过程1. 实验准备：根据实验要求，准备好实验所需的硬件和软件环境；2. 实验设置：根据实验要求，设置好总线控制的参数和配置；3. 实验操作：按照实验步骤，进行总线控制的实验操作；4. 实验结果：记录实验过程中的数据和结果；5. 实验分析：对实验结果进行分析和总结，验证总线控制的正确性和可靠性。

五、实验结果与分析通过实验操作和数据记录，我们得到了一系列的实验结果。

通过对实验结果的分析和对比，我们可以得出以下结论：1. 总线控制可以有效地实现各个部件之间的数据传输和通信；2. 总线控制的工作原理和实际应用是相符的，验证了总线控制的正确性和可靠性；3. 实验结果的稳定性和一致性较好，说明总线控制的性能良好。

六、实验总结通过本次实验，我们深入学习了总线控制的基本原理和实际应用，掌握了总线控制的实验操作方法，并通过实验验证了总线控制的正确性和可靠性。

一、实验目的•理解总线的概念和作用。

•连接运算器与存储器，熟悉计算机的数据通路。

•理解微命令与微操作的概念。

二、实验内容•运行虚拟实验系统，组建实验电路。

•进行电路预设置。

•实施存储器的读写操作。

•进行8位算术逻辑运算。

•设计微命令并完成表格。

•记录和分析实验结果。

三、实验原理实验涉及的主要元器件包括：4位算术逻辑运算单元74LS181，8位数据锁存器74LS373，三态输出的总线收发器74LS245，2K×8静态随机存储器6116，时序发生器，开关、指示灯等。

通过这些元器件的组合，实现数据在总线上的传输和运算器、存储器之间的交互操作。

芯片介绍1.74LS245：8位双向缓冲传输门，用于总线和数据总线的连接。

2.74LS373：8位锁存器，用于数据的输入和控制信号处理。

3.M6116：2K×8位静态随机存储器，用于数据存储和读取。

四、实验步骤及结果（附数据和图表等）基本实验1. 运行虚拟实验系统从左边的实验设备列表选取所需组件拖到工作区中，按照图4.4所示组建实验电路。

2. 电路预设置1.将74LS373（U2,U3）的控制端LE置为0。

2.将74LS373（U7）的控制端LE置为0，OE置为1。

3.将74LS245（U9）的控制端CE置为1。

3. 打开电源开关4. 存储器写操作向01H，02H，03H存储单元分别写入十六进制数据37H、22H、66H。

具体操作步骤如下（以向01号单元写入37H为例）：1.将SW7~SW0置为00000001，CE(——)=0，打开三态门74LS245（U1），将地址送入BUS。

2.将74LS373（U7）的LE置1，OE(——)置0，将BUS上的地址存入AR（U7），可通过观察AR所连接的地址灯来查看地址。

3.将74LS373(U7)的LE置0,将地址锁存至M6116地址输入端；将CE(——)=1，关闭三态门74LS245（U1）。

4.将CE(——)=0，WE(——)=0，OE(——)=1，M6116写操作准备。

实验四总线控制实验报告总线控制是计算机组成中的一个重要部分，它负责协调计算机内各个组件之间的数据传输和控制信号的交互。

本次实验主要介绍了总线控制的概念和实现，通过实验的学习和实践，我深刻理解了总线控制的原理、方法和应用。

首先，总线控制是指由总线控制器对计算机内部各个设备进行管理和控制。

总线控制器起到了一个中介的作用，它负责对总线上的数据进行转发、选择和控制等操作。

在本次实验中，我们通过使用VHDL语言来实现一个8位总线控制器。

实验中，我们的总线控制器具有以下几个功能：数据传输、地址传输、中断控制和时序控制。

数据传输是指总线控制器可以将数据从一个设备传输到另一个设备，实现设备之间的数据交换。

地址传输是指总线控制器可以将地址信息从CPU传输给内存或外设，实现设备的寻址和数据读写。

中断控制是指总线控制器可以接收和响应来自外设的中断信号，实现设备之间的通信和协调。

时序控制是指总线控制器可以控制总线的时序和状态，确保数据的正确传输和设备的正常工作。

在实验中，我们根据总线的特性和需求，设计了一个基于VHDL语言的8位总线控制器电路。

总线控制器的输入包括数据输入、地址输入和控制信号输入，输出包括数据输出和控制信号输出。

通过编写VHDL代码，我们实现了总线控制器的功能，通过仿真软件进行验证和调试，最终得到了满足要求的总线控制器电路。

在实际应用中，总线控制在计算机系统中起到了重要的作用。

它可以有效地管理计算机内部各个设备之间的数据传输和控制信号的交互，提高计算机系统的工作效率和性能。

总线控制可以实现多个设备之间的数据共享和资源共享，提高计算机系统的并行处理能力。

总线控制还可以实现设备的热插拔和扩展，方便系统的升级和维护。

总之，总线控制是计算机组成中的一个重要部分，它负责协调计算机内部各个设备之间的数据传输和控制信号的交互。

通过实验的学习和实践，我们深刻理解了总线控制的原理、方法和应用，通过设计和实现一个8位总线控制器电路，提高了对总线控制的认识和理解。
