CRTSⅠ型板式无砟轨道施工工序控制要点-详细全面

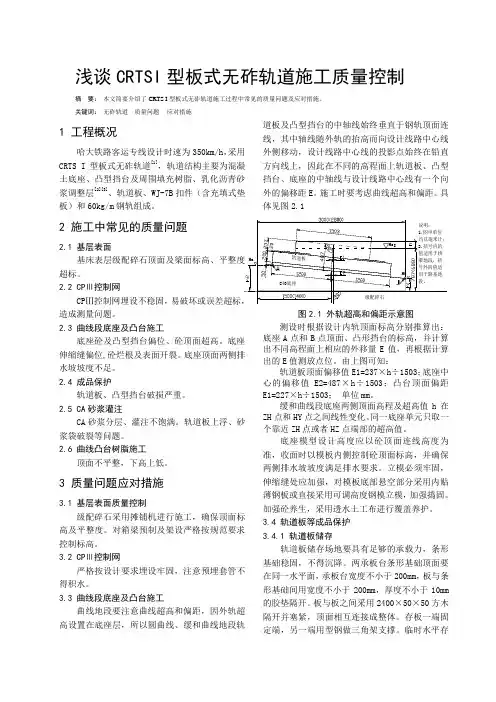

浅谈CRTSI 型板式无砟轨道施工质量控制摘 要： 本文简要介绍了CRTS I 型板式无砟轨道施工过程中常见的质量问题及应对措施。

关键词： 无砟轨道 质量问题 应对措施1 工程概况哈大铁路客运专线设计时速为350km/h ，采用CRTS I 型板式无砟轨道[1]，轨道结构主要为混凝土底座、凸型挡台及周围填充树脂、乳化沥青砂浆调整层[2][3]、轨道板、WJ-7B 扣件（含充填式垫板）和60kg/m 钢轨组成。

22.1 基层表面超标。

2.2 CP CP 2.3 伸缩缝偏位,砼烂根及表面开裂。

底座顶面两侧排水坡坡度不足。

2.4 成品保护轨道板、凸型挡台破损严重。

2.5 CA 砂浆灌注CA 砂浆分层、灌注不饱满。

轨道板上浮、砂浆袋破裂等问题。

2.6 曲线凸台树脂施工顶面不平整，下高上低。

3 质量问题应对措施3.1 基层表面质量控制级配碎石采用摊铺机进行施工，确保顶面标高及平整度。

对箱梁预制及架设严格按规范要求控制标高。

3.2 CP Ⅲ控制网严格按设计要求埋设牢固，注意预埋套管不得积水。

3.3 曲线段底座及凸台施工曲线地段要注意曲线超高和偏距，因外轨超高设置在底座层，所以圆曲线、缓和曲线地段轨道板及凸型挡台的中轴线始终垂直于钢轨顶面连线，其中轴线随外轨的抬高而向设计线路中心线外侧移动，设计线路中心线的投影点始终在铅直方向线上，因此在不同的高程面上轨道板、凸型挡台、底座的中轴线与设计线路中心线有一个向外的偏移距E 。

施工时要考虑曲线超高和偏距。

具体见图2.1 出的E 值测放点位。

由上图可知：轨道板顶面偏移值E1=237×h ÷1503；底座中心的偏移值E2=487×h ÷1503；凸台顶面偏距E1=227×h ÷1503； 单位mm 。

缓和曲线段底座两侧顶面高程及超高值h 在ZH 点和HY 点之间线性变化。

同一底座单元只取一个靠近ZH 点或者HZ 点端部的超高值。

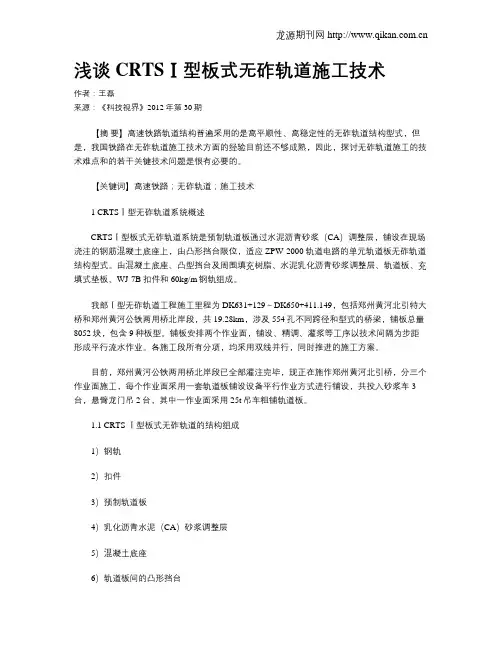

浅谈CRTSⅠ型板式无砟轨道施工技术作者：王磊来源：《科技视界》2012年第30期【摘要】高速铁路轨道结构普遍采用的是高平顺性、高稳定性的无砟轨道结构型式，但是，我国铁路在无砟轨道施工技术方面的经验目前还不够成熟，因此，探讨无砟轨道施工的技术难点和的若干关键技术问题是很有必要的。

【关键词】高速铁路；无砟轨道；施工技术1 CRTSⅠ型无砟轨道系统概述CRTSⅠ型板式无砟轨道系统是预制轨道板通过水泥沥青砂浆（CA）调整层，铺设在现场浇注的钢筋混凝土底座上，由凸形挡台限位，适应ZPW-2000 轨道电路的单元轨道板无砟轨道结构型式。

由混凝土底座、凸型挡台及周围填充树脂、水泥乳化沥青砂浆调整层、轨道板、充填式垫板、WJ-7B扣件和60kg/m钢轨组成。

我部Ⅰ型无砟轨道工程施工里程为DK631+129～DK650+411.149，包括郑州黄河北引特大桥和郑州黄河公铁两用桥北岸段，共19.28km，涉及554孔不同跨径和型式的桥梁，铺板总量8052块，包含9种板型。

铺板安排两个作业面，铺设、精调、灌浆等工序以技术间隔为步距形成平行流水作业。

各施工段所有分项，均采用双线并行，同时推进的施工方案。

目前，郑州黄河公铁两用桥北岸段已全部灌注完毕，现正在施作郑州黄河北引桥，分三个作业面施工，每个作业面采用一套轨道板铺设设备平行作业方式进行铺设，共投入砂浆车3台，悬臂龙门吊2台，其中一作业面采用25t吊车粗铺轨道板。

1.1 CRTS Ⅰ型板式无砟轨道的结构组成1）钢轨2）扣件3）预制轨道板4）乳化沥青水泥（CA）砂浆调整层5）混凝土底座6）轨道板间的凸形挡台1.2 无砟轨道施工的主要工序混凝土底座及凸形挡台施工→轨道板铺设（粗铺及精调）→CA砂浆充填层施工→凸形挡台周围树脂灌注。

2 混凝土底座施工控制要点2.1 混凝土底座施工1）施工准备：清理梁面上的杂物，保持混凝土面的清洁。

施工前需提前对保护层混凝土进行预先湿润处理。

CRTSⅠ型板式无砟轨道CA砂浆施工技术文章主要介绍CRTS-I型板式无砟轨道CA砂浆施工工艺、控制要点及影响CA砂浆灌注质量的因素，作者通过项目在宁安铁路Ⅰ标铜陵南特大桥试验段的施工，总结经验，旨在指导施工。

标签：无砟轨道；施工准备；CA砂浆施工；CA砂浆检测1 CRTS-I型板式无砟轨道简介CRTS-I型板式无砟轨道是由钢轨、弹性分开式扣件、充填式垫板、轨道板、水泥乳化沥青砂浆调整层、混凝土底座、凸形挡台和填充树脂等组成（轨道结构如下图所示）板式无砟轨道取消了传统有砟轨道的轨枕和道床，采用预制的钢筋混凝土轨道板直接支承钢轨，并且在轨道板与混凝土基础之间填充CA砂浆垫层，具有结构高度低、维修量小、无道碴飞溅、稳定性好、耐久性好、弹性均匀等特点。

但列车在高速运行的过程中对无砟轨结构的高质量线形指标和平顺提出了严格的要求。

从无砟轨道结构体系可知，当所有混凝土底座施工完成后，只能通过其中的水泥乳化沥青砂浆充填层对整个轨道结构的平顺性进行调节，因此水泥乳化沥青砂浆充填层施工是控制无砟轨道施工质量的关键部位。

2 CA砂浆施工前准备工作2.1 原材料存储仓建设为满足原材料性能要求，项目搭建了16×8×5m钢构框架活动板房作为乳化沥青储存仓库，配置2个容量为40m3乳化沥青罐（经技术监督局检验合格），并配套相应的上料及搅拌设施，安排专人每天对乳化沥青进行搅拌，确保乳化沥青每天至少循环搅拌两次，每次搅拌不小于30分钟；搭建20×14×5m钢构框架活动板房对干粉、P乳剂、消泡剂、减水剂等原材料进行存储，仓库内每隔50cm 搭建2.5×0.5×0.5m条形基础间隔，条形基础上铺设钢板、彩条布，下面放置生石灰，并定期更换，确保环境干燥；两个仓库内均配置空调，并安设温湿度计以动态调整环境温湿度，确保环境温度控制在5～30℃范围内，以保证原材料的性能稳定。

2.2 试验准备工作2.2.1 现场CA砂浆检测项目及检测器具现场施工过程中，施工配合比需根据CA砂浆检测指标的实测值进行调整，如流动度等，需在现场检测的指标及检测所用器具见下表：现场检测指标及检测器具配置2.2.2 室内CA砂浆检测项目及检测器具除现场需检测的指标外，其它指标的检测需在现场浇注成型，待达到规定的试验龄期后进行检测详见下表：室内检测指标及检测器具配置3 无砟轨道CA砂浆施工3.1 轨道板粗铺轨道板粗铺前首先对底座板进行验收，对凸凹不平或破损的部位必须进行整修，符合验收标准后才能进行铺板工作。

哈尔滨至齐齐哈尔客运专线新建铁路工程（HQTJ-2标段）CRTSⅠ型板式无砟轨道专项施工方案编制：审核：批准：中铁二十局集团哈齐客专2标项目部二〇一四年二月目录第一章工程概况 (4)1.1编制说明 (4)1.11 编制依据 (4)1.12 编制范围 (4)1.13 编制原则 (5)1.2工程概况及主要工程数量 (5)1.2.1 工程概况 (5)1.2.2 主要技术标准 (5)1.2.3 主要工程数量 (6)1.2.4 无砟轨道施工设备、机具、测量设备及人员配置 (6)1.2.5 施工特点、重点及难点 (8)第二章施工总部署 (10)2.1 施工组织机构 (10)2.2 临时工程 (12)2.2.1 施工便道及存板 (12)2.2.2 钢筋加工厂 (13)2.2.3 混凝土拌合站 (13)2.2.4 乳化沥青、干粉料供应站 (13)2.3 施工用水、用电 (13)2.4 试验测试 (14)2.5 内业资料 (14)2.6 施工准备 (14)2.6.1 施工调查 (14)2.6.2 设计资料复核 (14)2.6.3 人员培训和技术交底 (14)2.6.4 检测机构设置 (14)2.6.5 物资准备 (14)2.6.6 线下基础沉降评估、基础交验 (14)2.6.7 CPⅢ施工控制网测量 (15)2.7 施工单元划分及工期安排 (15)2.7.1 施工单元划分 (15)2.7.2 节点工期要求和开竣工日期 (15)2.8 物流组织方案 (16)第三章先导段施工组织计划 (17)3.1 先导段的划分 (17)3.2 作业面设备及人员配置 (17)3.3 施工计划 (17)第四章施工方案 (18)4.1 总体施工方案 (18)4.2 凸台及底座施工 (18)4.3 轨道板安装 (19)4.3.1 轨道板运输 (19)4.3.2 轨道板粗铺 (19)4.3.3 轨道板精调 (20)4.4 乳化沥青砂浆灌注 (20)4.5 凸形挡台周围填充树脂 (23)第五章施工工艺、关键技术、工艺要点、工艺要求 (24)5.1 总体施工工艺 (24)5.2 凸台及底座施工 (25)5.3 轨道板安装 (26)5.3.1 轨道板的验收、运输及存放 (26)5.3.2 轨道板粗铺 (28)5.3.3轨道板精调 (29)5.4 乳化沥青砂浆灌注施工 (30)5.5凸形挡台周围填充树脂 (31)第六章各种保证措施 (33)6.1施工进度保证措施 (33)6.2施工质量保证措施 (33)6.2.1质量保证体系 (33)6.2.2质量责任制度 (35)6.2.3教育、培训持证上岗制度 (35)6.2.4质量检查制度 (35)6.2.5保证工程质量的主要技术措施 (35)6.3安全保证措施 (36)6.3.1安全生产保证体系 (36)6.3.2保证施工安全、人身安全的技术措施 (39)6.4技术保证措施 (39)第七章职工健康安全目标及措施 (41)7.1职业健康安全目标 (41)7.1.1 安全管理目标 (41)7.1.2 职业健康管理目标 (41)7.2职业健康安全保证措施 (41)第八章文明施工、文物保护、环境保护措施 (42)8.1保护地下管线和周围建筑物措施 (42)8.2交通配合措施 (42)8.3环境卫生、文明施工措施 (42)8.4消防、治安措施 (43)8.5施工期间防汛措施 (43)8.6施工期间水土保持、环境保护措施 (44)8.7文物保护措施 (45)第一章编制依据、编制原则编制说明编制依据（1）哈齐客专HQTJ-2标无碴轨道工程施工图及哈齐客专公司对工期的要求；（2）国家、铁道部及有关部门发布的现行技术标准、施工规范、工程质量检验评定标准；（3）国家、铁道部、地方政府有关安全、文明施工、环境保护、水土保持的法律、规程、规则、条例；（4）《高速铁路轨道铁路工程施工技术指南》（铁建设[2010]241号）（5）《高速铁路轨道铁路工程施工质量验收标准》（TB10754-2010）（6）《客运专线铁路无砟轨道充填式垫板暂行技术条件》(科技基【2008】74号)（7）《客运专线铁路无砟轨道铺设条件评估技术指南》(铁建设【2006】158号)（8）《客运专线综合接地技术实施办法（暂行）》(铁集成【2006】220号）（9）《客运专线铁路CRTSI型板式无砟轨道水泥乳化青砂浆暂行技术条件》(科技基【2008】74号)（10）《客运专线铁路CRTSI型板式无砟轨道水泥乳化青砂浆暂行技术条件——严寒地区补充规定》（科技基【2009】77号）（11）《客运专线铁路CRTSI型板式元砟轨道水泥乳化沥青砂浆和凸台树脂用灌注袋暂行技术条件》（科技基【2008】74号）（12）《客运专线铁路CRTSI型板式元砟轨道凸形挡台填充聚氨酯树脂（CPU）暂行技术条件》（科技基【2008】74号）（13）我单位客专线施工经验；（14）现场调查的相关资料。

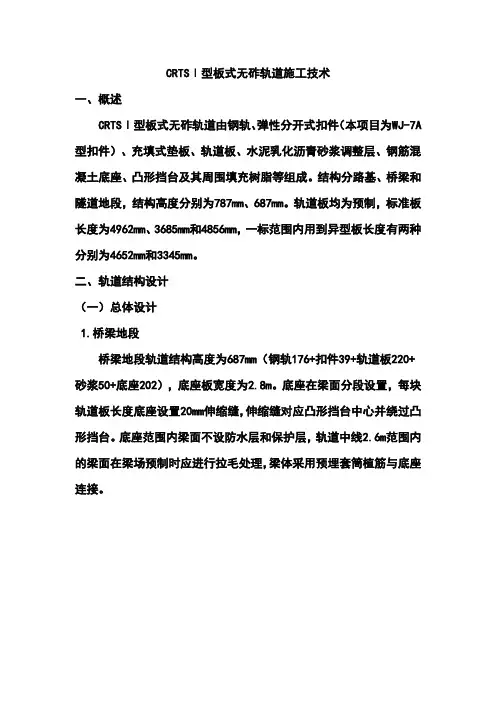

CRTSⅠ型板式无砟轨道施工技术一、概述CRTSⅠ型板式无砟轨道由钢轨、弹性分开式扣件（本项目为WJ-7A 型扣件）、充填式垫板、轨道板、水泥乳化沥青砂浆调整层、钢筋混凝土底座、凸形挡台及其周围填充树脂等组成。

结构分路基、桥梁和隧道地段，结构高度分别为787mm、687mm。

轨道板均为预制，标准板长度为4962mm、3685mm和4856mm，一标范围内用到异型板长度有两种分别为4652mm和3345mm。

二、轨道结构设计（一）总体设计1.桥梁地段桥梁地段轨道结构高度为687mm（钢轨176+扣件39+轨道板220+砂浆50+底座202），底座板宽度为2.8m。

底座在梁面分段设置，每块轨道板长度底座设置20mm伸缩缝，伸缩缝对应凸形挡台中心并绕过凸形挡台。

底座范围内梁面不设防水层和保护层，轨道中线2.6m范围内的梁面在梁场预制时应进行拉毛处理，梁体采用预埋套筒植筋与底座连接。

注意：1.底座施工之前检查梁面是否按要求拉毛。

2.轨道施工完成后再进行桥梁防水层的施工。

3.严格控制梁缝处扣件间距，一般不应大于700mm，困难条件下最大不超过725mm，不满足要求时底座进行悬出，悬出量最大不超过50mm。

采取底座悬出措施后扣件间距也不能满足困难条件下要求时应对梁缝进行处理。

4.严格控制梁面高程，保证底座厚度在允许范围内。

2.路基地段路基地段轨道结构高度为787mm（钢轨176+扣件39+轨道板220+砂浆50+底座302），底座板宽度为3.0m。

底座在基床表层上分段设置，普通路基地段每3～4块轨道板长对应的底座长度设置一处伸缩缝。

伸缩缝宽20mm。

两块底座板之间伸缩缝处设置10根传力杆，传力杆为直径38mm的光圆钢筋。

设置标准按《公路水泥混凝土路面施工技术规范》（JTG F30-2003）中表9.1执行。

混凝土整体浇筑路基上每块轨道板对应一处伸缩缝，伸缩缝宽20mm。

同时，在混凝土路基沉降缝上方底座板也对应设置伸缩缝，伸缩缝同路基沉降缝同宽，但最大不超过20mm，并在断开伸缩缝处适当调整底座钢筋布置。

CRTSⅠ型板式无砟轨道施工质量控制为加强施工质量控制，结合铁道部《关于印发高速铁路路基工程等9项施工质量验收标准的通知》（铁建设[2010]240号）、《关于印发高速铁路路基工程等9项施工技术指南的通知》（铁建设[2010]241号）“新验标”及《客运专线铁路CRTSⅠ型板式无砟轨道水泥乳化沥青砂浆暂行技术条件》（科技基[2008]74号）等文件，摘录出有关CRTS Ⅰ型板式无砟轨道施工质量控制要点，请各单位细化施工技术交底，加强施工过程控制，确保无砟轨道施工质量。

1 基本规定1.1 无砟轨道施工现场质量管理应有相应的施工技术标准、健全的质量管理体系和施工质量检验制度。

开工前由施工单位按验标“表3.1.1”的规定填写现场质量管理检查记录，总监进行检查，并作出检查结论。

1.2 线下工程完成后，由公司组织参建各方对轨道工程的施工条件进行评估，线下工程沉降变形符合要求后方可进行轨道工程施工。

1.3 轨道工程施工前应做好相关接口验收工作（具体要求公司另行发文）。

1.4 轨道工程施工前，由公司组织勘察设计单位会同施工单位对CPⅠ、CPⅡ及高程控制网进行复测。

施工单位依据复测资料进行CP Ⅲ测设，并复核中线桩和基础面高程及平整度等，核实中线和高程贯通情况。

1.5 底座砼达到设计要求强度，且底座及凸形挡台各项指标经检验符合要求后，方可铺设轨道板。

2 底座与凸形挡台2.1 模板及支架应有足够的强度、刚度和稳定性，模板及支架安装必须稳固牢靠，接缝严密，不得漏浆。

2.2 模板与砼的接触面必须清理干净并涂刷隔离剂，砼浇筑前，模板内的积水和杂物应清理干净。

2.3 模板拆除时应确保砼表面及棱角不受损伤。

2.4 底座模板安装允许偏差及检验数量应符合表1的规定表1 底座模板安装允许偏差及检验数量2.5 凸形挡台模板安装允许偏差及检验数量应符合表2的规定表2 凸形挡台模板安装允许偏差检验数量：施工单位每个凸形挡台检查一次。

2.6 钢筋2.6.1 公司要求CRTSⅠ型板式无砟轨道底座板钢筋按设计要求的规格、型号，原则上采用工厂化焊接预制。

CRTSⅠ型板式无砟轨道施工任海松;饶克夏;朱继曙【摘要】无砟轨道目前已成为我国客运专线建设的主要轨道选型,其工程材料以及施工控制要求标准高。

以杭甬铁路客运专线钱江铁路新桥南引桥为背景,分别对CRTSⅠ型板式无砟轨道底座板及凸台施工、轨道板敷设、CA砂浆灌筑及凸台树脂灌筑等关键工艺进行探讨和工程实践。

结果表明,所探讨的施工工艺合理、可行,能为今后其他同类工程建设提供参考。

%The slab track,with high requirement of engineering material and construction control,has become a major choice for passenger dedicated line(PDL) construction in China.Based on the project of Hangzhou-Ningbo PDL Qianjiang South Approaching Bridge,the paper studies and practices main technologies of CRTS Ⅰ slab track construction,as base concrete layers,positive cam plates,slab laying,CA mortar grouting and cam plate resin filling and so on.The result indicates that the technologies discussed in this paper are reasonable and applicable,which may offer reference and guidance to future similar projects.【期刊名称】《铁道建筑技术》【年(卷),期】2012(000)012【总页数】5页(P27-31)【关键词】铁路客运专线;CRTSⅠ型板式无砟轨道;施工工艺【作者】任海松;饶克夏;朱继曙【作者单位】中国中铁航空港建设集团有限公司北京100093;中国中铁航空港建设集团有限公司北京100093;中国中铁航空港建设集团有限公司北京100093【正文语种】中文【中图分类】U213.2441 引言随着京津城际铁路的开通，武广和郑西客运专线无砟轨道建设的顺利实施，我国客运专线以无砟轨道为主要选型的技术路线已成为共识。
