材料分析方法第一章

第一章1.X射线学有几个分支？每个分支的研究对象是什么？答：X射线学分为三大分支：X射线透射学、X射线衍射学、X射线光谱学。

X射线透射学的研究对象有人体，工件等，用它的强透射性为人体诊断伤病、用于探测工件内部的缺陷等。

X射线衍射学是根据衍射花样，在波长已知的情况下测定晶体结构，研究与结构和结构变化的相关的各种问题。

X射线光谱学是根据衍射花样，在分光晶体结构已知的情况下，测定各种物质发出的X射线的波长和强度，从而研究物质的原子结构和成分。

2. 试计算当管电压为50 kV时，X射线管中电子击靶时的速度与动能，以及所发射的连续谱的短波限和光子的最大能量是多少？解：已知条件：U=50kV电子静止质量：m0=9.1×10-31kg光速：c=2.998×108m/s电子电量：e=1.602×10-19C普朗克常数：h=6.626×10-34J.s电子从阴极飞出到达靶的过程中所获得的总动能为：E=eU=1.602×10-19C×50kV=8.01×10-18kJ由于E=1/2m0v02所以电子击靶时的速度为：v0=(2E/m0)1/2=4.2×106m/s所发射连续谱的短波限λ0的大小仅取决于加速电压：λ0（Å）＝12400/U(伏) ＝0.248Å辐射出来的光子的最大动能为：E0＝hv＝h c/λ0＝1.99×10-15J3. 说明为什么对于同一材料其λK<λKβ<λKα?答:导致光电效应的X光子能量＝将物质K电子移到原子引力范围以外所需作的功hV k = W k以kα为例:hV kα = E L– E khe = W k – W L = hV k – hV L ∴h V k > h V k α∴λk<λk α以k β 为例:h V k β = E M – E k = W k – W M =h V k – h V M ∴ h V k > h V k β∴ λk<λk βE L – E k < E M – E k ∴hV k α < h V k β∴λk β < λk α4. 如果用Cu 靶X 光管照相，错用了Fe 滤片，会产生什么现象？答：Cu 的K α1,K α2, K β线都穿过来了，没有起到过滤的作用。

第一章1.X射线学有几个分支？每个分支的研究对象是什么？答：X射线学分为三大分支：X射线透射学、X射线衍射学、X射线光谱学。

X射线透射学的研究对象有人体，工件等，用它的强透射性为人体诊断伤病、用于探测工件内部的缺陷等。

X射线衍射学是根据衍射花样，在波长已知的情况下测定晶体结构，研究与结构和结构变化的相关的各种问题。

X射线光谱学是根据衍射花样，在分光晶体结构已知的情况下，测定各种物质发出的X射线的波长和强度，从而研究物质的原子结构和成分。

2. 试计算当管电压为50 kV时，X射线管中电子击靶时的速度与动能，以及所发射的连续谱的短波限和光子的最大能量是多少？解：已知条件：U=50kV电子静止质量：m0=9.1×10-31kg光速：c=2.998×108m/s电子电量：e=1.602×10-19C普朗克常数：h=6.626×10-34J.s电子从阴极飞出到达靶的过程中所获得的总动能为：E=eU=1.602×10-19C×50kV=8.01×10-18kJ由于E=1/2m0v02所以电子击靶时的速度为：v0=(2E/m0)1/2=4.2×106m/s所发射连续谱的短波限λ0的大小仅取决于加速电压：λ0（Å）＝12400/U(伏) ＝0.248Å辐射出来的光子的最大动能为：E0＝hv＝h c/λ0＝1.99×10-15J3. 说明为什么对于同一材料其λK<λKβ<λKα?答:导致光电效应的X光子能量＝将物质K电子移到原子引力范围以外所需作的功hV k = W k以kα为例:hV kα = E L– E khe = W k – W L = hV k – hV L ∴h V k > h V k α∴λk<λk α以k β 为例:h V k β = E M – E k = W k – W M =h V k – h V M ∴ h V k > h V k β∴ λk<λk βE L – E k < E M – E k ∴hV k α < h V k β∴λk β < λk α4. 如果用Cu 靶X 光管照相，错用了Fe 滤片，会产生什么现象？答：Cu 的K α1,K α2, K β线都穿过来了，没有起到过滤的作用。

第一章 X 射线物理学基础一、X 射线产生的主要装置和条件 主要装置：阳极靶材、阴极灯丝条件：a. 大量自由电子；b. 定向高速运动；c. 运动路径上遇到障碍（靶材）二、短波限一个电子在与阳极靶撞击时，把全部能量给予一个光子，这就是一个光量子所能获得的最大能量，即：h c/λ=eU ，此时光量子的波长即为短波限λSWL 。

三、连续X 射线（强度公式）大量电子在与靶材碰撞的过程中，能量不断减小，光子所获得的能量也不断减小，形成了一系列由短波限λSWL 向长波方向发展的连续波谱。

连续谱强度21iZU K I四、特征X 射线（莫塞莱定律）当X 射线管两端的电压增高到某一特定值U k 时，在连续谱的特定的波长位置上，会出现一系列强度很高，波长范围很窄的线状光谱，它们的波长对一定材料的阳极靶材有严格恒定的数值，此波长可作为阳极靶材的标志或特征，所以称为特征谱或标识谱。

莫塞莱定律：Z K 21) U - U ( i K I m n 3 （Un 为临界激发电压，原子序数Z 越大，Un 越大）五、X 射线吸收（透射）公式——（质量吸收系数：单质、化合物（固溶体、混合物）） 单质 m tm m e I eI I 00化合物ni i mim w 1六、光电效应、荧光辐射、俄歇效应光电效应：当入射X 射线光量子能量等于或略大于吸收体原子某壳层电子的结合能时，电子易获得能量从内层逸出，成为自由电子，称为光电子，这种光子击出电子的现象称为光电效应。

荧光辐射：因光电效应处于相应的激发态的原子，将随之发生如前所述的外层电子向内层跃迁的过程，同时辐射出特征X 射线，称X 射线激发产生的特征辐射为二次特征辐射，称这种光致发光的现象为荧光效应。

俄歇效应：原子K 层电子被击出后， L 层一个电子跃入 K 层填补空位，而另一个L 层电子获得能量逸出原子成为俄歇电子，称这种一个K 层空位被两个 L 层空位代替的过程为俄歇效应。

光电效应——光电子荧光辐射——荧光X 射线（二次X 射线） 俄歇效应——俄歇电子七、吸收限及其两个应用：滤波片的选择、靶材的选择吸收限：欲激发原子产生K、L、M等线系的荧光辐射，入射X 射线光量子的能量必须大于或至少等于从原子中击出一个K、L、M层电子所需的能量W K、W L、W M，如，W K= h K = hc / K，式中， K、 K是产生K系荧光辐射时，入射X射线须具有的频率和波长的临界值。

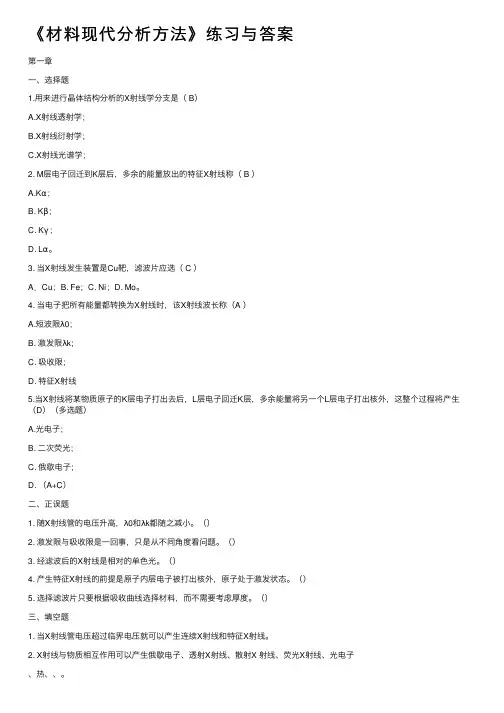

《材料现代分析⽅法》练习与答案第⼀章⼀、选择题1.⽤来进⾏晶体结构分析的X射线学分⽀是（ B）A.X射线透射学；B.X射线衍射学；C.X射线光谱学；2. M层电⼦回迁到K层后，多余的能量放出的特征X射线称（ B ）A.Kα；B. Kβ；C. Kγ；D. Lα。

3. 当X射线发⽣装置是Cu靶，滤波⽚应选（ C ）A．Cu；B. Fe；C. Ni；D. Mo。

4. 当电⼦把所有能量都转换为X射线时，该X射线波长称（A ）A.短波限λ0；B. 激发限λk；C. 吸收限；D. 特征X射线5.当X射线将某物质原⼦的K层电⼦打出去后，L层电⼦回迁K层，多余能量将另⼀个L层电⼦打出核外，这整个过程将产⽣（D）（多选题）A.光电⼦；B. ⼆次荧光；C. 俄歇电⼦；D. （A+C）⼆、正误题1. 随X射线管的电压升⾼，λ0和λk都随之减⼩。

（）2. 激发限与吸收限是⼀回事，只是从不同⾓度看问题。

（）3. 经滤波后的X射线是相对的单⾊光。

（）4. 产⽣特征X射线的前提是原⼦内层电⼦被打出核外，原⼦处于激发状态。

（）5. 选择滤波⽚只要根据吸收曲线选择材料，⽽不需要考虑厚度。

（）三、填空题1. 当X射线管电压超过临界电压就可以产⽣连续X射线和特征X射线。

2. X射线与物质相互作⽤可以产⽣俄歇电⼦、透射X射线、散射X 射线、荧光X射线、光电⼦、热、、。

3. 经过厚度为H的物质后，X射线的强度为。

4. X射线的本质既是波长极短的电磁波也是光⼦束，具有波粒⼆象性性。

5. 短波长的X射线称，常⽤于；长波长的X射线称，常⽤于。

习题1. X 射线学有⼏个分⽀？每个分⽀的研究对象是什么？2. 分析下列荧光辐射产⽣的可能性，为什么？（1）⽤CuK αX 射线激发CuK α荧光辐射；（2）⽤CuK βX 射线激发CuK α荧光辐射；（3）⽤CuK αX 射线激发CuL α荧光辐射。

3. 什么叫“相⼲散射”、“⾮相⼲散射”、“荧光辐射”、“吸收限”、“俄歇效应”、“发射谱”、“吸收谱”？4. X 射线的本质是什么？它与可见光、紫外线等电磁波的主要区别何在？⽤哪些物理量描述它？5. 产⽣X 射线需具备什么条件？6. Ⅹ射线具有波粒⼆象性，其微粒性和波动性分别表现在哪些现象中？7. 计算当管电压为50 kv 时，电⼦在与靶碰撞时的速度与动能以及所发射的连续谱的短波限和光⼦的最⼤动能。

第一章X 射线物理学基础2、若X 射线管的额定功率为1.5KW，在管电压为35KV 时，容许的最大电流是多少？答：1.5KW/35KV=0.043A。

4、为使Cu 靶的Kβ线透射系数是Kα线透射系数的1/6，求滤波片的厚度。

答：因X 光管是Cu 靶，故选择Ni 为滤片材料。

查表得：μ m α＝49.03cm2／g，μ mβ＝290cm2／g，有公式，，，故：，解得:t=8.35um t6、欲用Mo 靶X 射线管激发Cu 的荧光X 射线辐射，所需施加的最低管电压是多少？激发出的荧光辐射的波长是多少？答：eVk=hc/λVk=6.626×10-34×2.998×108/(1.602×10-19×0.71×10-10)=17.46(kv)λ 0=1.24/v(nm)=1.24/17.46(nm)=0.071(nm)其中h为普郎克常数，其值等于6.626×10-34e为电子电荷，等于1.602×10-19c故需加的最低管电压应≥17.46(kv)，所发射的荧光辐射波长是0.071纳米。

7、名词解释：相干散射、不相干散射、荧光辐射、吸收限、俄歇效应答：⑴当χ射线通过物质时，物质原子的电子在电磁场的作用下将产生受迫振动，受迫振动产生交变电磁场，其频率与入射线的频率相同，这种由于散射线与入射线的波长和频率一致，位相固定，在相同方向上各散射波符合相干条件，故称为相干散射。

⑵当χ射线经束缚力不大的电子或自由电子散射后，可以得到波长比入射χ射线长的χ射线，且波长随散射方向不同而改变，这种散射现象称为非相干散射。

⑶一个具有足够能量的χ射线光子从原子内部打出一个K 电子，当外层电子来填充K 空位时，将向外辐射K 系χ射线，这种由χ射线光子激发原子所发生的辐射过程，称荧光辐射。

或二次荧光。

⑷指χ射线通过物质时光子的能量大于或等于使物质原子激发的能量，如入射光子的能量必须等于或大于将K 电子从无穷远移至K 层时所作的功W，称此时的光子波长λ称为K 系的吸收限。

一、填空题：1、产生X-射线必须具备的基本条件：产生自由电子，加速电子使其高速定向运动，在电子运动路径上设置障碍物。

2、X-射线的本质是一种电磁波，它具有波粒二象性。

3、X-射线的波长范围为10~0.01nm ；用于晶体结构分析的X-射线波长为0.25~0.05nm ；用于材料探伤的X-射线波长为0.1~0.05nm 。

一般波长短的X-射线称为硬X-射线(<0.1nm) ，波长长的X-射线称为软X-射线(10~0.1nm) 。

4、X-射线管发射出的X射线分为连续X射线谱和标识X射线谱两类。

5、当一束X射线通过物质时，其能量可分为三部分，即一部分被散射，一部分被吸收，而其余部分则透过物质继续沿原来的方向传播。

6、晶体具有如下共同性质：均匀性、各向异性、自范性和固定的熔点。

7、在晶体结构或空间点阵中，平行于同一个方向的所有晶面族称为一个晶带，该方向则称为晶带轴。

8、产生衍射的充分条件：满足布拉格方程且F HKL≠0 。

9、由于F HKL＝0而使衍射线消失的现象称为系统消光，它分为：点阵消光、结构消光。

二、计算题：1、当管电压为20kV时，X-射线谱的短波限λ0是多少？解：短波限λ0=ℎceV =1.24V，当V=20kV时λ0=0.062 nm2、晶面夹角的计算：在立方晶系中，（111）晶面与（001）晶面的夹角。

解：cosϕ121212√ℎ12+k12+l12√ℎ22+k22+l22，将两晶面指数带入，得cosϕ=√33，ϕ=54.7°三、论述题：1、X射线的本质是由于电子运动状态被改变时发出的电磁波，所以连续谱与标识谱在产生条件上没有区别，只是标识谱需要的加速电压大一些，且此时连续谱被一直不产生而已。

不对，连续谱与标识谱产生的来源不同。

连续谱是高速电子受到靶的抑制作用，速度骤减，电子动能转化为辐射能所产生的电磁波，其与靶材料无关；标识谱是靶原子受到高速电子轰击后，内层电子跃迁产生电磁辐射而形成的，标识谱是连续谱与标识谱线的叠加，与加速电压无关，而与靶材料有关。

材料分析方法第二版课后练习题含答案第一章：材料的物理化学性质分析1. 硬度测试根据维氏硬度测试的原理，硬度的数值与什么有关？答案：硬度的数值与材料的抵抗力有关。

2. 热膨胀系数测试热膨胀系数的测试方法包括哪些？答案：常用的测试方法包括极差法、压力计法、光栅测量法等。

第二章：材料的成分分析1. 光谱分析常用的光谱分析方法有哪些？答案：常用的光谱分析方法包括紫外吸收光谱、可见光吸收光谱、红外光谱、拉曼光谱、荧光光谱、原子发射光谱、质谱等。

2. 微量元素分析微量元素分析常用的方法有哪些？答案：常用的微量元素分析方法有火焰原子吸收光谱法、电感耦合等离子体发射光谱法、电感耦合等离子体质谱法等。

第三章：材料的表面形貌分析1.原子力显微镜测试原子力显微镜常用于什么领域？答案：原子力显微镜常用于材料表面形貌分析、生物医学领域等。

2.扫描电子显微镜测试扫描电子显微镜常用于哪些领域？答案：扫描电子显微镜常用于材料表面形貌分析、生物医学领域、纳米材料研究等。

第四章：材料的力学性能分析1.拉伸测试拉伸测试包括哪些参数？答案：拉伸测试包括屈服强度、抗拉强度、延伸率等参数。

2.压缩测试压缩测试的测试条件有哪些？答案：压缩测试的测试条件包括样品的几何形状和尺寸、加载速率、温度等。

第五章：材料的热力学性能分析1.热重分析热重分析的测试原理是什么？答案：热重分析利用样品在升温过程中的质量变化来研究材料的热稳定性、热降解等热力学性能。

2.热膨胀系数测试热膨胀系数的测试方法有哪些？答案：常用的测试方法包括极差法、压力计法、光栅测量法等。

总结本文主要介绍了材料分析方法第二版的课后练习题和答案。

通过练习题的学习，我们可以更好地掌握各种分析方法的原理和测试步骤，同时也能够提高自己的分析能力和实验操作技能。

我们希望读者能够认真学习、勤于实践，不断提高自己在材料分析领域的能力和水平。

第一章电磁辐射与材料结构一、名词、术语、概念波数，分子振动，伸缩振动，变形振动（或弯曲振动、变角振动），干涉指数，晶带，原子轨道磁矩，电子自旋磁矩，原子核磁矩。

二、填空1、电磁波谱可分为3个部分：①长波部分，包括( )与( )，有时习惯上称此部分为( )。

②中间部分，包括( )、( )和( )，统称为( )。

③短波部分，包括( )和( )（以及宇宙射线），此部分可称( )。

答案：无线电波（射频波），微波，波谱，红外线，可见光，紫外线，光学光谱，X射线，射线，射线谱。

2、原子中电子受激向高能级跃迁或由高能级向低能级跃迁均称为( )跃迁或( )跃迁。

答案：电子，能级。

3、电子由高能级向低能级的跃迁可分为两种方式：跃迁过程中多余的能量即跃迁前后能量差以电磁辐射的方式放出，称之为( )跃迁；若多余的能量转化为热能等形式，则称之为( )跃迁。

答案：辐射，无辐射。

4、分子的运动很复杂，一般可近似认为分子总能量（E）由分子中各( )，( )及( )组成。

答案：电子能量，振动能量，转动能量。

5、分子振动可分为( )振动与( )振动两类。

答案：伸缩，变形（或叫弯曲，变角）。

6、分子的伸缩振动可分为( )和( )。

答案：对称伸缩振动，不对称伸缩振动（或叫反对称伸缩振动）。

7、平面多原子（三原子及以上）分子的弯曲振动一般可分为( )和( )。

答案：面内弯曲振动，面外弯曲振动。

8、干涉指数是对晶面( )与晶面( )的标识，而晶面指数只标识晶面的（）。

答案：空间方位，间距，空间方位。

9、晶面间距分别为d110／2，d110/3的晶面，其干涉指数分别为( )和( )。

答案：220，330。

10、倒易矢量r*HKL的基本性质：r*HKL垂直于正点阵中相应的（HKL）晶面，其长度r*HKL等于(HKL)之晶面间距d HKL的( )。

答案：倒数（或1/d HKL）。

11、萤石（CaF2）的（220）面的晶面间距d220=0.193nm，其倒易矢量r*220（）于正点阵中的（220）面，长度r*220=（）。

第一章 X 射线物理学基础1、在原子序24（Cr）到74（W）之间选择7 种元素，根据它们的特征谱波长（Kα），用图解法验证莫塞莱定律。

（答案略）2、若X 射线管的额定功率为1.5KW，在管电压为35KV 时，容许的最大电流是多少？答：1.5KW/35KV=0.043A。

4、为使Cu 靶的Kβ线透射系数是Kα线透射系数的1/6，求滤波片的厚度。

答：因X 光管是Cu 靶，故选择Ni 为滤片材料。

查表得：μ m α ＝49.03cm2／g，μ mβ ＝290cm2／g，有公式，，，故：，解得:t=8.35um t6、欲用Mo 靶X 射线管激发Cu 的荧光X 射线辐射，所需施加的最低管电压是多少？激发出的荧光辐射的波长是多少？答：eVk=hc/λVk=6.626×10-34×2.998×108/(1.602×10-19×0.71×10-10)=17.46(kv)λ 0=1.24/v(nm)=1.24/17.46(nm)=0.071(nm)其中 h为普郎克常数，其值等于6.626×10-34e为电子电荷，等于1.602×10-19c故需加的最低管电压应≥17.46(kv)，所发射的荧光辐射波长是0.071纳米。

7、名词解释：相干散射、非相干散射、荧光辐射、吸收限、俄歇效应答：⑴ 当χ 射线通过物质时，物质原子的电子在电磁场的作用下将产生受迫振动，受迫振动产生交变电磁场，其频率与入射线的频率相同，这种由于散射线与入射线的波长和频率一致，位相固定，在相同方向上各散射波符合相干条件，故称为相干散射。

⑵ 当χ 射线经束缚力不大的电子或自由电子散射后，可以得到波长比入射χ 射线长的χ 射线，且波长随散射方向不同而改变，这种散射现象称为非相干散射。

⑶ 一个具有足够能量的χ 射线光子从原子内部打出一个K 电子，当外层电子来填充K 空位时，将向外辐射K 系χ 射线，这种由χ 射线光子激发原子所发生的辐射过程，称荧光辐射。

材料分析测试方法试题及答案第一章电磁辐射与材料结构一、名词、术语、概念波数，分子振动，伸缩振动，变形振动（或弯曲振动、变角振动），干涉指数，晶带，原子轨道磁矩，电子自旋磁矩，原子核磁矩。

二、填空1、电磁波谱可分为3个部分：①长波部分，包括()与()，有时习惯上称此部分为()。

②中间部分，包括()、()和()，统称为()。

③短波部分，包括()和()（以及宇宙射线），此部分可称()。

答案：无线电波（射频波），微波，波谱，红外线，可见光，紫外线，光学光谱，某射线，射线，射线谱。

2、原子中电子受激向高能级跃迁或由高能级向低能级跃迁均称为()跃迁或()跃迁。

答案：电子，能级。

3、电子由高能级向低能级的跃迁可分为两种方式：跃迁过程中多余的能量即跃迁前后能量差以电磁辐射的方式放出，称之为()跃迁；若多余的能量转化为热能等形式，则称之为()跃迁。

答案：辐射，无辐射。

4、分子的运动很复杂，一般可近似认为分子总能量（E）由分子中各()，()及()组成。

答案：电子能量，振动能量，转动能量。

5、分子振动可分为()振动与()振动两类。

答案：伸缩，变形（或叫弯曲，变角）。

6、分子的伸缩振动可分为()和()。

答案：对称伸缩振动，不对称伸缩振动（或叫反对称伸缩振动）。

7、平面多原子（三原子及以上）分子的弯曲振动一般可分为()和()。

答案：面内弯曲振动，面外弯曲振动。

8、干涉指数是对晶面()与晶面()的标识，而晶面指数只标识晶面的（）。

答案：空间方位，间距，空间方位。

9、晶面间距分别为d110／2，d110/3的晶面，其干涉指数分别为()和()。

答案：220，330。

10、倒易矢量r某HKL的基本性质：r某HKL垂直于正点阵中相应的（HKL）晶面，其长度r某HKL等于(HKL)之晶面间距dHKL的()。

答案：倒数（或1/dHKL）。

11、萤石（CaF2）的（220）面的晶面间距d220=0.193nm，其倒易矢量r某220（）于正点阵中的（220）面，长度r某220=（）。

第一章X 射线物理学基础2、若X 射线管的额定功率为1.5KW，在管电压为35KV 时，容许的最大电流是多少？答：1.5KW/35KV=0.043A。

4、为使Cu 靶的Kβ线透射系数是Kα线透射系数的1/6，求滤波片的厚度。

答：因X 光管是Cu 靶，故选择Ni 为滤片材料。

查表得：μ m α＝49.03cm2／g，μ mβ＝290cm2／g，有公式，，，故：，解得:t=8.35um t6、欲用Mo 靶X 射线管激发Cu 的荧光X 射线辐射，所需施加的最低管电压是多少？激发出的荧光辐射的波长是多少？答：eVk=hc/λVk=6.626×10-34×2.998×108/(1.602×10-19×0.71×10-10)=17.46(kv)λ 0=1.24/v(nm)=1.24/17.46(nm)=0.071(nm)其中h为普郎克常数，其值等于6.626×10-34e为电子电荷，等于1.602×10-19c故需加的最低管电压应≥17.46(kv)，所发射的荧光辐射波长是0.071纳米。

7、名词解释：相干散射、不相干散射、荧光辐射、吸收限、俄歇效应答：⑴当χ射线通过物质时，物质原子的电子在电磁场的作用下将产生受迫振动，受迫振动产生交变电磁场，其频率与入射线的频率相同，这种由于散射线与入射线的波长和频率一致，位相固定，在相同方向上各散射波符合相干条件，故称为相干散射。

⑵当χ射线经束缚力不大的电子或自由电子散射后，可以得到波长比入射χ射线长的χ射线，且波长随散射方向不同而改变，这种散射现象称为非相干散射。

⑶一个具有足够能量的χ射线光子从原子内部打出一个K 电子，当外层电子来填充K 空位时，将向外辐射K 系χ射线，这种由χ射线光子激发原子所发生的辐射过程，称荧光辐射。

或二次荧光。

⑷指χ射线通过物质时光子的能量大于或等于使物质原子激发的能量，如入射光子的能量必须等于或大于将K 电子从无穷远移至K 层时所作的功W，称此时的光子波长λ称为K 系的吸收限。
