机电设备概论试卷(A卷)及答案学习资料

机电电气试题题库及答案一、单项选择题1. 电流通过导体时，其内部的自由电子将受到电场力的作用而发生定向移动，形成电流。

请问电流的方向是与自由电子的定向移动方向相同的吗？A. 是B. 不是正确答案：B2. 在三相交流电系统中，下列哪项描述是错误的？A. 三相交流电由三个相位差120度的交流电组成B. 三相交流电可以提供恒定的功率输出C. 三相交流电的电压和电流都是正弦波形D. 三相交流电的相电压是线电压的一半正确答案：D3. 变压器的主要功能是什么？A. 改变电压B. 改变电流C. 改变电阻D. 改变功率正确答案：A二、多项选择题1. 下列哪些因素会影响电动机的效率？A. 电动机的材料B. 电动机的负载C. 电动机的绝缘等级D. 电动机的冷却方式正确答案：A, B, D2. 电气控制系统中，继电器的作用包括哪些？A. 实现远程控制B. 实现自动控制C. 提供过载保护D. 转换电压和电流正确答案：A, B, D三、判断题1. 在直流电路中，电压的方向是从负极指向正极。

（）正确答案：错误2. 星形连接的三相电动机，其线电流等于相电流。

（）正确答案：正确四、简答题1. 简述三相异步电动机的工作原理。

答：三相异步电动机的工作原理基于电磁感应和电磁力定律。

当三相交流电通入电动机的定子绕组时，定子绕组产生旋转磁场。

这个旋转磁场通过电磁感应在转子绕组中产生电流，转子电流与旋转磁场相互作用产生电磁力，使转子旋转。

由于转子的转速总是略低于旋转磁场的同步速度，因此称为异步电动机。

2. 什么是安全电压，安全电压的标准是多少？答：安全电压是指在一定条件下，人体接触时不会造成生命危险的电压。

根据国家标准，安全电压的标准是不高于36V。

五、计算题1. 已知一个纯电阻电路，其电阻为50Ω，通过电阻的电流为2A，求该电路的电压。

解：根据欧姆定律，电压U = 电流I × 电阻R。

U = 2A × 50Ω = 100V。

（机电设备概论）一、填空题1.20世纪初起，_________已成为驱动各种机械的动力。

2.机电设备按用途可以分为三类，即___________,__________和民生类。

3.设备管理部门根据需要，将机电设备分为两大项，即：、。

4.机床的类代号中C表示；T表示；M表示；Z表示；G表示。

5、XK5040表示工作台面宽度为 mm的立式升降台铣床。

6、现代机械设备的特点是、、、。

7、机电设备是指应用了（）、（）的设备。

8、机床的组代号和系代号用位数字表示，前面的数字表示，后面的数字表示。

9、机床的主参数位于系代号之（填前或后）。

10、起重设备分为、、三种类型。

11、带式输送机是利用滚筒和带子之间的原理，使传动滚筒带动橡胶带移动，橡胶带既是输送机的，又是输送机的，具有双重功能。

12、电动葫芦具有提升重物、、、____________ 的功能；分为型和型。

13、桥式起重机按桥架结构不同，分和 ;按携物装置不同，分为、、。

14、下列特性代号表示：Z ，K ，H ，G ， W 。

15、在通用机床的类别及分类代号中，采用汉语拼音首字符的读音表示，CA6140型卧式车床中C代表；而钻床一般采用汉语拼音中字母表示。

二、选择题1、下列哪一项不属于起重设备的基本类型？A、千斤顶B、轻小型起重设备C、起重机D、升降机2、起重设备的额定起重量用符号_____表示。

3、复印机属于_____。

A、计算机类设备B、通信类设备C、信息复制类设备D、信息存储类设备4、现代机电设备使用_____提供动力。

5、请从以下选项中选出不属于机电设备的选项。

A.火车B.外螺纹零件C.打印机D.卫星三、综合题1.名词解释额定起重量起升速度2.什么叫起重机械？其作业运动有什么特点？3.写出下列代号表示什么。

CA6140B Z4050 CQM6132 LDQD DX HM4、机电设备的发展趋势是什么？。

一、填空题（每空1分，共25分）1、按机电设备的用途可分为三大类：类机电设备、类机电设备和民生类机电设备。

2、车床、钻床、镗床、铣床、刨床和磨床的类代号分别为、、、、、。

3、电梯主要是由、、和层（厅)四部分组成.4、液压传动是以为工作介质，依靠密封容器的变化传递运动,依靠油液的压力传递动力。

5、自动化生产线由基本工艺设备、_ _、_ _和辅助系统组成。

6、滑动轴承常用的润滑方式有和两种。

7、带传动的类型有、、、。

8、静电复印机基本结构由、、、四部分组成。

二、单项选择题（每小题3分，共30分）1、现代机电设备使用_____提供动力。

（）2、下列对带传动的描述中，错误的一项是_____ ( ）3、载货电梯属于_____电梯( ）4、银行和税务部门打印发票的打印机属于_____ （）5、下列对传真机的描述中，错误的一项是_____ （）6、下列哪一项不属于设备润滑“五定"中的内容？（）7、我国一些企业实行的“设备三级保养,大修制”属于_____ （）8、下列哪一项不属于起重设备的基本类型？( ）A、千斤顶B、轻小型起重设备C、起重机D、升降机9、下列关于液压传动系统的各部分说法正确的是( ）A．液压缸是将原动机输出的机械能转换为液体的压力能B．液压马达是将原动机输出的机械能转换为液体的压力能C．液压泵是将原动机输出的机械能转换为液体的压力能D．控制阀是将原动机输出的机械能转换为液体的压力能10、下列属于液压元件的是（）A．控制阀 B、电位器 C、活塞 D。

液压缸三、简答题：（共30分）1、型号解释（每小题3分,共15分)（1)CA6140B(2）Z3040×16(3）CQM6132（4）CKA6130（5）CW61402、试分析CA6140型卧式车床在加工时,为何有时会发生闷车现象，如何解决？（5分）3、设备使用前应做哪些准备工作？（5分）4、什么是自动化生产线?(5分）四、识图题（5分）1、完成下图CA6140型卧式车床各部分结构的名称.（5分）1 2 3 4 5五、阅读下面文字回答问题(共10分）现代科学技术的不断发展，极大地推动了不同学科的交叉与渗透,在机械工程领域，由于微电子技术和计算机技术的迅速发展及其向机械工业的渗透所形成的机电一体化，使工业生产由“机械电气化"迈入了“机电一体化”为特征的发展阶段.机电一体化是指在机构的主功能、动力功能、信息处理功能和控制功能上引进电子技术，将机械装置与电子化设计及软件结合起来所构成的系统的总称。

淮南文汇职业中专学校二〇一一年秋学期期末考试《机电设备概论》A试卷满分：110分时间：120分钟制卷人：卢彬一、填空题（每空1分，共15分）1、自20世纪初起，__________已成为驱动各种机械的基本动力。

2、机电设备按用途可以分为三类：即_______类、信息类和民生类。

3、机电设备一般由设备的本体和_______________部分构成。

4、_______________简称PLC，广泛的应用于性能较为先进的机电设备控制系统中。

5、金属切削机床是制造机器的机器，因此又被称为_______________。

6、车床的主运动和进给运动是形成被加工表面形状的必需运动，称为__________运动。

7、CA6140型车床的电气控制系统采用了_______________控制方式。

8、数控铣床的结构特征，体现在其主轴特征和控制铣床运动的__________特征两方面。

9、JCS—018型立式加工中心，是一种具有自动换刀装置的CNC数控_______________。

10、AGV运行轨迹通常采用_______________制导。

11、某电梯的型号为“TKJ1000/1.6——JX”，该电梯的额定载重量为_______kg。

12、电梯使用的拽引钢丝绳，采用_______作为芯子。

13、喷墨和激光打印机均属于_______式打印机。

14、静电复印的原理：利用光导体在光照后改变其_______________。

15、用_______来减少物体摩擦表面间的摩擦和磨损或其他形式的表面破坏的方法叫润滑。

二、单项选择题（每小题1分，共20分）1、现代机电设备使用_____提供动力。

A、人力、畜力B、蒸汽C、普通电动机D、控制电动机2、下列哪一项不属于传统机电设备的功能实现部分？A、原动部分B、本体C、传动部分D、工作部分3、下列对带传动的描述中，错误的一项是_____A、带传动利用传动带作为中间的挠性件，依靠传动带与带轮之间的摩擦力来传递运动B、常见的有平带传动、V带传动、圆带传动和同步带传动C、带传动可以把主动件的回转运动变成从动件的直线往复运动D、带传动具有传动平稳，无噪声的优点4、下列对PLC的描述中，错误的一项是_____A、由中央处理器、输入\输出模块、编程器、外围设备和电源组成B、编程方程比较简单，程序可读性强C、抗干扰性强，运行可靠，可以在恶劣环境中使用D、采用模块式结构，组态灵活，维修费用高5、下列对CA6140型卧式车床的描述中，错误的一项是_____A、我国设计制造的一种普通卧式车床，在我国机械加工业中使用极为广泛B、工件的最大加工长度有750mm、1000mm、1500mm和2000mm四种C、结构简单，自动化程度低，加工过程中的辅助时间较多D、适用于单件、小批生产及修理车间使用6、数控的符号是_____A、CPUB、NCC、ROMD、MDI7、数控钻、铣、镗、磨床均属于_____数控车床A、金属切削B、金属成型C、特种加工D、其他类类类类8、TND360型数控车床可以安装_____种刀具A、7B、8C、9D、109、RGV和AGV分别表示_____A、有轨和无轨小车B、无轨和有轨小车C、有轨和随行夹具D、托盘和随行夹具10、工位数少，精度不高的小型组合机床的自动生产线上的随行夹具的返回方式是_____A、上方返回B、下方返回C、水平返回D、垂直返回11、_____制导的AGV是AGV的未来发展方向A、电磁感应B、感应C、光学D、激光束12、载货电梯属于_____电梯A、超高速B、高速C、中速D、低速13、下列对电梯主要参数的描述中，错误的一项是_____A、轿厢尺寸（mm）：宽×深×高B、额定载重量（Kg）：设计规定的电梯载重量C、额定速度（m/s）：1—5 m/sD、井道尺寸（mm）：宽×深14、拽引电动机采用的是_____A、直流电动机B、交流电动机C、同步电动机D、异步电动机15、银行和税务部门打印发票的打印机属于_____A、针式打印机B、喷墨打印机C、激光打印机D、一体机16、下列对传真机的描述中，错误的一项是_____A、传真机属于通信类设备B、传真机属于办公用机电类设备C、传真机按照用途可以分为相片传真机、报纸传真机气象传真机和文件传真机D、按传送机的传送色调可以分为黑白和彩色传真机17、彩色复印机复印大幅面（A1）采用的方法是_____A、静电复印法B、银盐照相法C、喷墨法D、热转印法18、当复印机出现卡纸故障时，可初步判断为_____A、定影系统故障B、转印系统故障C、分离系统故障D、清洁系统故障19、下列哪一项不属于设备润滑“五定”中的内容？A、定点B、定质C、定人D、定油20、我国一些企业实行的“设备三级保养，大修制”属于_____A、状态监测修理B、事后修理C、定期修理D、彻底修理三、多项选择题（每小题2分，共10分；多选、错选和少选超过1个均不得分）1、下列哪些项是异步电动机的优点？A、结构简单；制造、使用、维护方便；运行可靠；质量小、成本低B、在负载内能保持恒速运行，满足大多数生产机械的要求C、采用单相电源或低压直流电源供电D、主要用于专用或特殊用途的机电设备上E、便于派生成各种防护型式，适应不同环境的需求F、功率因数可调整2、目前，监测装置电路具有哪些功能？A、自动校准B、自动更新C、自动定时测量D、自动误差修正E、故障自检F、自修3、金属切削机床的技术性能包括_____A、工艺范围B、技术规格C、加工精度和表面质量D、生产效率和自动化程度E、精度保持性F、维修性能4、数控机床的特点有哪些？A、加工精度高B、加工生产率高C、减轻劳动D、具有良好强度、改善劳动条件的经济效率E、有利于生产管理的现代化F、制造成本低5、静电复印的过程包括下列哪些环节？A、充电B、曝光、显影C、转印、分离D、定影E、消电F、清洁四、判断题（每小题1分，共10分）1、电动机是根据电磁感应原理和电磁力原理工作的。

一、（每小题 1.5分，共 36 分）1、在机器生产的过程中，产品的调试在（）中进行。

A、生产技术准备过程B、生产服务过程C、产品的营销过程D、产品的装配过程2、当轴与孔要靠配合而传递载荷时，应该选用（）。

A、间隙配合B、过渡配合C、过盈配合D、紧密配合3、下列各项中，（）是中、小型电力变压器的最基本的组成部分。

A、油箱B、铁心和绕组C、储油柜D、变压器油4、下列关于异步电动机额定数据的叙述中，错误的是（）。

A、在额定运行情况下，电动机轴上输出的机械功率称为额定功率。

B、在额定运行情况下，外加于定子绕组上的线电压称为额定电压。

C、在额定电压下，定子绕组的线电流称为额定电流。

D、在额定运行情况下，电动机的转速称为额定转速。

5、下列电器中，只有（）可以起过载保护作用。

A、交流接触器B、时间继电器C、熔断器D、热继电器6、靠工件的旋转主运动，刀具做横向进给运动来完成平面加工的机床是（）。

A、车床B、铣床C、刨床D、磨床7、与其它种类的镗床相比，坐标镗床比较突出的特点是（）。

A、万能性较强B、主轴的回转精度很高C、工作台定位精度很高D、主轴的转速很高，进给量大8、电火花切割加工机床上有，而电火花成形加工机床上没有的部件是（）。

A、工作液循系统B、间隙自动调节器C、脉冲电源D、由伺服电动机驱动的坐标工作台9、柔性制造单元是在加工中心的基础上增加了某些装置发展起来的，所增加的装置中不包括（）。

A、机器人或托盘自动交换装置B、刀具和工件自动测量装置C、刀具自动交换装置D、加工过程监测装置10、内燃机压缩比等于（）。

A、燃烧室容积与汽缸的工作容积之比值加1B、汽缸的工作容积与燃烧容积之比值加1C、燃烧室容积与汽缸总积的比值D、汽缸总工作容积与燃烧室总容积的比值11、通过对（）的监测，不仅可以判断故障的存在，还可以判断故障的发展趋势。

A、设备输出变量变化B、设备零、部件损伤量C、设备输入、输出关系变化D、设备两个输出变量间关系变化12、机器生产的工艺过程是指（）。

机电类考试题及答案一、单项选择题（每题2分，共20分）1. 机械设计中，下列哪项不是齿轮传动的主要失效形式？A. 齿面磨损B. 齿面点蚀C. 齿根疲劳折断D. 齿轮变形答案：D2. 电气工程中，三相异步电动机的转子旋转方向与定子旋转磁场的旋转方向相同，这种说法是否正确？A. 正确B. 错误答案：B3. 以下哪种材料不适合用于制造滚动轴承？A. 碳素钢B. 合金钢C. 塑料D. 陶瓷答案：C4. 在液压系统中，节流阀的主要作用是什么？A. 调节压力B. 调节流量C. 控制方向D. 储存能量答案：B5. 以下哪种传感器不适合用于测量温度？A. 热电偶B. 热敏电阻C. 光电传感器D. 红外传感器答案：C6. 机械加工中，车削加工主要用于加工哪种形状的零件？A. 圆柱形B. 圆锥形C. 球形D. 平面答案：A7. 在PLC编程中，以下哪个指令用于实现数据的左移操作？A. SHRB. SHLC. RORD. ROL答案：A8. 以下哪种材料不适用于制造高压输电线路的导线？A. 铜B. 铝C. 铁D. 钢答案：C9. 在机械传动中，链传动的主要缺点是什么？A. 传动效率低B. 噪音大C. 不能自锁D. 制造成本高答案：B10. 电气工程中，星形接法的三相负载，其相电压与线电压的关系是什么？A. 相电压等于线电压B. 相电压是线电压的√3倍C. 相电压是线电压的1/√3倍D. 相电压是线电压的2倍答案：C二、多项选择题（每题3分，共15分）1. 以下哪些因素会影响齿轮的寿命？A. 材料选择B. 加工精度C. 润滑条件D. 载荷大小答案：ABCD2. 以下哪些设备属于工业机器人的组成部分？A. 机械臂B. 控制器C. 传感器D. 显示器答案：ABC3. 在液压系统中，以下哪些元件可以调节系统压力？A. 溢流阀B. 减压阀C. 顺序阀D. 节流阀答案：AB4. 以下哪些材料可用于制造齿轮？A. 铸铁B. 铸钢C. 铝合金D. 塑料答案：ABC5. 在电气工程中，以下哪些因素会影响电动机的效率？A. 负载大小B. 电压高低C. 频率变化D. 环境温度答案：ABCD三、判断题（每题2分，共10分）1. 机械传动中，皮带传动的传动比是恒定的。

-------------------------------------密-----------------------封-----------------------线---------------------------------系部___________ 班级___________ 考场_________ 姓名______________ 学号_________山东海事职业学院 2016-2017学年第一学期 机电一体化概论期末试卷A题号 一 二 三 四 总分 得分15级机电一体化技术专业用 考试时间80分钟一、填空题（共10题，每小题2分，共计20分）1.有自适应性的智能系统已进入采用 和 的研制阶段。

2.完善的机电一体化系统基本要素：机械本体、 、 、控制器，各要素之间通过接口相联系。

3.伺服系统的基本组成：包含控制器、 、执行机构和 、等四大部分。

4.按利用的能源执行装置大体上分为电动执行装置、 、 和 。

5.一个完整的气动或液压系统主要由以下几部分构成： 、控制元件、 、和辅助装置。

6.干扰的分类按性质分： 、 、固有干扰。

7.电磁干扰的抑制方法： 、隔离、滤波、接地、 和设备的合理布局等都是控制或消除干扰的基本方法和有效措施。

8.工业机器人的结构一般由操作机、 、 及人工智能系统等部分组成。

9.数控机床一般由 、 和机床本体组成。

10.FMS 的有点表现为： ；主要设备利用率高、投资减少； ；降低加工费用。

二、判断题（共10小题，每题1分，共计10分;正确打√，错误打×）1.伺服控制系统的比较环节是将输入的指令信号与系统的反馈信号进行比较，以获得输出与输入间的偏差信号。

（ ）2.电气式执行元件能将电能转化成机械力，并用机械力驱动执行机构运动。

如交流电机、直流电机、力矩电机、步进电机等。

（ ）3.对直流伺服电动机来说，其机械特性越硬越好。

（）4.步进电机的步距角决定了系统的最小位移，步距角越小，位移的控制精度越低。

XXXX 学校2013-2014学第二学期期末考试《机电设备概论》试题A一、填空题（每空1分，共20分）、起重设备的基本参数有 、 、 、 、 等。

2、机电设备按用途可以分为三类：即_______类、 类和民生类。

3、电器控制系统按照所使用的器件分 控制和 控制。

4、_______________简称PLC ，广泛的应用于性能较为先进的机电设备控制系统 中。

5、金属切削机床是制造机器的机器，因此又被称为_______________。

6、车床的主运动和进给运动是形成被加工表面形状的必需运动，称为__________ 运动。

7、CA6140型车床的电气控制系统采用了_______________控制方式。

8、数控机床主要有 、、 、 以及辅助装置所组成。

9、喷墨和激光打印机均属于_______式打印机。

10、设备清洗换油的两种方式是 和 。

二、选择题（每小题3分，共30分）1、现代机电设备使用_____提供动力。

．．．传统机电设备的功能实现部分、下列哪一项不属于设备润滑“五定”中的内容三、判断题（每小题1分，共10分）1、电动机是根据电磁感应原理和电磁力原理工作的。

（ ）2、中央处理器（CPU ）由处理器和存储器组成。

（ ）3、普通车床的主运动是指刀具的移动。

（ ）4、闭环控制系统是指不带反馈装置的控制系统。

（ ）5、柔性制造生产线是指生产线的结构材料质地柔软。

（ ）6、使用中起重设备的起重量可以超过额定重量20Kg 。

（ ）7、TKZ1000 / 2.5—JX 表示：直流乘客电梯，额定载重量1000 Kg ，额定速度2.5 m/s ，集选控制方式。

（ ）8、G1传真机传送一页A4原稿的速度最快。

（ ）9、故障停机后再修理不会产生不良影响，不会造成损失的设备，适合采用预防 修理。

（ ） 10、设备诊断技术是防止事故发生的有效措施，也是设备维修的重要依据。

（ ） 四、名词解释（每小题5分，共15分）1、数控机床：3、机械加工生产线（2分）： 五、简答题（每小题5分，共15分）1、直流电动机有哪些特点？2、电梯的管理包括哪些内容？3、静电复印工作流程六、论述题（每题10分，共10分）论述机电设备的发展历史及各个阶段的特点。

2011/2012学年度《机电设备概论》期末考试试题（共100分）一、填空题(每空2分，共20分)1、卧式数控车床有水平导轨和倾斜导轨两种，而较高档次的数控卧式车床一般都采用_______。

2、TND360型数控车床可以安装_______种刀具。

3、加工中心的结构分为两大部分：一是主机部分；二是_______部分。

4、自动运行小车分为有轨（RGV）和无轨（_______）两大类。

5、自动扶梯与电梯的不同，它是在_______上运行的运输设备。

6、拽引机是电梯拽引系统中的重要装置，一般选用_______电动机。

7、激光打印机属于_______式打印机。

8、在3秒内传送一页A4原稿的传真机为_______传真机。

9、彩色复印机能够处理（最大_______）的普通幅面。

10、用_______来减少两物体摩擦表面间的摩擦和磨损或其它形式的表面破坏的方法叫做润滑。

二、单项选择题（每小题2分，共30分）1、数字控制是_____发展起来的自动控制技术。

2、下列哪一项不属于机床数控技术的组成？3、下列哪一项不是“与普通卧式车床相比，数控车床的结构所具有的特点”？A、床头箱的内部结构比较简单B、刚性高C、检修方便D、轻拖动4、根据“主电机采用普通三相异步电动机，不具有恒线速度切削功能”判断，这是下列哪一种数控车床的特征？5、下列哪一项是“加工中心与数控铣、镗床的主要区别”？（）A、在加工的过程中可以由程序自动选用和更换刀具或量具B、它有铣削、镗削功能，但没有钻削和切削功能C、工件一次装夹后，只能完成一次加工步骤D、加工中等难度的工件，效率不如普通的设备6、随行夹具的返回方式不包括_____。

7、常见的的AGV的运行轨迹是通过_____制导的。

8、下列哪一项不属于起重设备的基本类型？9、起重设备的额定起重量用符号_____表示。

10、乘客电梯属于_____。

11、电梯井道尺寸是指_____。

12、下列哪一项不是电梯用拽引钢丝绳的直径规格？13、复印机属于_____。

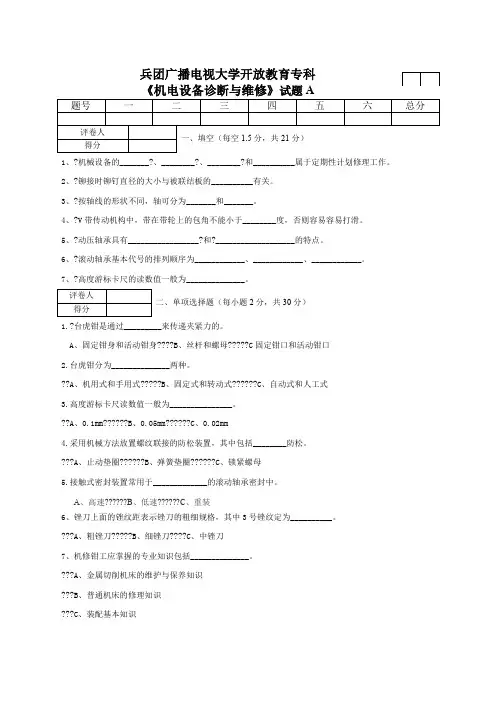

兵团广播电视大学开放教育专科《机电设备诊断与维修》试题A1、?机械设备的_______?、________?、________?和__________属于定期性计划修理工作。

2、?铆接时铆钉直径的大小与被联结板的__________有关。

3、?按轴线的形状不同，轴可分为_______和_______。

4、?V 带传动机构中，带在带轮上的包角不能小于________度，否则容易容易打滑。

5、?动压轴承具有_________________?和?___________________的特点。

6、?滚动轴承基本代号的排列顺序为____________、____________、____________。

7、?高度游标卡尺的读数值一般为______________。

二、单项选择题（每小题2分，共30分）1.?台虎钳是通过_________来传递夹紧力的。

A 、固定钳身和活动钳身????B 、丝杆和螺母?????C 固定钳口和活动钳口2.台虎钳分为______________两种。

??A 、机用式和手用式?????B 、固定式和转动式??????C 、自动式和人工式3.高度游标卡尺读数值一般为_______________。

??A 、0.1mm??????B 、0.05mm??????C 、0.02mm4.采用机械方法放置螺纹联接的防松装置，其中包括________防松。

???A 、止动垫圈??????B 、弹簧垫圈??????C 、锁紧螺母5.接触式密封装置常用于_____________的滚动轴承密封中。

A 、高速??????B 、低速??????C 、重装6、锉刀上面的锉纹距表示锉刀的粗细规格，其中3号锉纹定为__________。

???A 、粗锉刀?????B 、细锉刀????C 、中锉刀7、机修钳工应掌握的专业知识包括______________。

???A 、金属切削机床的维护与保养知识???B 、普通机床的修理知识???C 、装配基本知识8、冷矫正一般适用于__________的材料。

………考………生………答………题………不………准………超………过………此………线………国 家 职 业 培 训 认 证 统 一 考 试机 电 一 体 化 理 论 考 试 试 卷（高级，A 卷)注 意 事 项1、请在试卷的标封处填写姓名、准考证号和培训单位。

2、请仔细阅读题目的要求后回答,保持卷面整洁,不要在标封区内填写无关内容.3、考试时间为120分钟一、根据任务单中印刷企业使用的机电一体化设备描述，完成以下试题。

（62分） （一）经工作人员检查该设备的齿形皮带,因磨损和老化，需要更换。

(21分)1、与链传动相比,带传动有什么优缺点？请列举2项优点,2项缺点。

（4分）优点:安静并且空气异味比较少；减震较好；较少的维护费用；较高的运转速度（转速)。

缺点：对外界影响较敏感；有温度限制；较大的轴承负荷。

2、力矩和转动力矩传递的方式有三种，请写出。

并回答在带传动中，那种传递方式实现了力传递。

（4分）答案：有三种：材料连接,力连接,形状连接。

带传动中的传递方式：形状连接。

3、齿形皮带传动速度是否与传动皮带长度有关？（4分） 无关。

只与主动轮的转速及主、从动轮的直径有关4、在机械传动中，传动效率高、结构紧凑、功率和速度适用范围最广的是（）。

（2分）A、带传动B、链传动C、齿轮传动D、摩檫轮传动5、请写出齿形带的几种常用维护方法（至少四种）。

(4分)（1）安装时不能硬撬.(2）同步带禁止与矿物油、酸、碱等介质接触，以免腐蚀带,不能曝晒。

（3）不能新旧带混用（多根带时）,以免载荷分布不匀.（4）安装防护罩。

(5）定期张紧。

6、新更换的齿形皮带的数据页（部分）如下：已知以下所给的工作参数：齿形皮带轮的传动比为1:1轮盘的齿数为：z=28驱动电动机的额定转速为：n=1450(r/min—1)驱动电动机的额定功率为：P=2。

2KWN请问此齿形皮带是否可以使用？简述其理由。

(3分）数据表中的数据显示：轮盘的齿数z=28和驱动电机的额定转速（n=1450r/min—1）时齿=2.2KW，故此齿形带形带的最大可负载电机功率为3.14KW大于所需驱动的电机额定功率PN可以使用.（二）对该设备的驱动电动机的转速监测使用了测速发电机。

机电专业试卷A卷一、填空题：1、以______________为测量基准测得的压力称为绝对压力。

以___________为基准测得的压力称为相对压力。

2、D280-43×3型离心式水泵，D指单吸多级分段泵；280指水泵的_____________；_________指单级额定扬程。

3、液体在管道内流动的能量损失主要有两种形式：即____________和____________。

4、水泵工作时存在____________、____________和水力损失。

5、离心式水泵主要由____________、____________轴承部分和密封部分组成。

6、矿山排水系统有____________排水系统、分段排水系统和____________排水系统。

7、轴流式通风机应在闸门_____________________的情况下启动。

8、漏电分____________、____________两种情况。

9、用电负荷分____________类，压风机为____________类负荷。

10、电弧的大小和____________、____________和介质等因素有关。

二、选择1、以（）为测量基准测得的压力称为绝对压力。

A、绝对真空 B 、大气压力C、海平面压力2、D280-43×3型泵中的280指水泵的（）。

A 、额定转速B、额定扬程C、额定流量3、水泵并联的目的是为了（）。

A、增加扬程B、增加流量C、增加流速4、离心式水泵轴向推力的方向是由水泵的（）。

A 、排水侧指向吸水侧B、吸水侧指向排水侧C、中间指向两侧5、离心式水泵在关闭调节闸阀的情况下启动，原因是此时离心式水泵在零流量时轴功率为（）。

A、0B、最小C、额定值6、通风机串联的目的是为了（）。

A、增大风压B、增大风量C、增大负压7、通风机产生的全压包括静压和动压两部分；（）所占比例越大，这台通风机克服网路阻力的能力就越大。

A、静压B、动压C、负压8、下列哪种型号是煤矿使用的大型通风机（）。

1. （ ）计算机中能识别数字。

2. （ ）机电公司的电机属于机电一体化技术的范围。

3. （ ）RAM 内的信息，断电后内容不会丢失。

4. （ ）硬件是看不见、摸不着的东西如程序。

5. （ ）机电一体化就是信息处理。

6. （ ）数字电路只有两个状态的双稳态电路。

7. （ ）机电一体化系统是一个自动控制系统。

8. （ ）谐波减速器存在质量偏心。

9. （ ）双稳态电路是计算机的最基本单元电路。

10.（ ）接近开关的核心部分是“感辨头”。

三.填空题（每小题1分，共20分）1、机电一体化系统中的机械系统包括五大部分： 、 、 、 、 。

2、全自动滚筒式洗衣机按衣物投入的方式，可分成 和 两种。

3、工业机器人按驱动方式分，可分为 、 和 。

4、监督计算机控制系统可看成是 系统和 系统的综合与发展。

5、可靠性包括 、 、 、 四项内容。

6、专用输入\输出接口电路有 、 、 、 。

3分，共12分）1、可靠性2、数控技术3、电磁干扰4、工业机器人五.简答题（每小题5分，共20分）1、机电一体化系统的基本要素有哪些？2、接口的功能有哪些？3、集散控制具有哪些特点？4、工业机器人控制系统的基本要求有哪些？六.分析题（每小题9分，共18分）2、用图表表示机电一体化系统，并分析各组成部分的功能。

、C ，2、B ，3、A ，4、A ，5、B ，6、A ，7、A ，8、C ，9、C ，10、A、X ，2、X ，3、X ，4、X ，5、X ，6、√，7、√，8、X ，9、√，10、√、传动机构 导向机构 执行机构 轴系 机座或机架 、前开门式 顶开门式、气动式 液压式 电动式 、操作指导 DDC、产品 规定的时间 规定的条件 规定的功能 、数字信号—数字信号 数字信号—模拟信号 模拟信号—数字信号 模拟信号—模拟信号可靠性：产品在规定的条件下和规定的时间内完成规定功能的能力。

数控技术：数字控制技术，是一种自动控制技术，它用数字指令来控制机床的运动。

高港职教中心孔桥校区08级《机电设备概论》期末考试试卷班级姓名得分一、填空题（20分）1、设备通常泛指国民经济各部门和社会领域的生产和生活物质的、、和等。

2、机电设备则是指应用了、的设备。

我们通常所说的是机电设备中最重要的组成部分。

3、按机电设备的用途可分为三大类：类机电设备、类机电设备和类机电设备。

4、车床、钻床、镗床、铣床、刨床和磨床的类代号分别为、、、、、。

5、通用机床较广，可以加工多种零件的。

6、起重设备是一种以间歇作业方式对物料或人进行、和的搬运机械，它可以实现生产过程、，提高了。

起重机械的作业带有的性质。

7、起重设备分为、、三个基本类型。

千斤顶属于起重设备中的，电梯属于起重设备中的。

8、车床的运动是由通过传动系统实现的。

把执行件和或者把执行件与之间连接起来的这种传动联系称为传动链。

9、根据齿轮与传动轴之间的连接关系，可以将它分为、、。

10、机床传动系统图是表示机床的示意图。

该图只表示，不代表各传动元件的和。

二、判断题（20分）（）1、每天工作前应使主电动机空转1min，随后机床各部位也作空转，使润滑油散布至各处。

（）2、工具和车刀视情况可放在车床床面上。

（）3、车床丝杠只能在车螺纹时使用，以保持其精度及寿命。

（）4、数控机床的加工精度高、生产率高、经济性好。

（）5、设备的维护时设备操作者应尽的主要职责之一，设备的维护必须达到“整齐、清洁、润滑、安全”四项要求。

（）6、在众多种类的复印机中，使用最多是彩色复印机。

（）7、直齿圆柱齿轮传动比斜齿轮传动的承载能力大。

（）8、“电子眼”、“机械手”等设备中使用了仿生传感器。

（）9、继电器——接触器控制不能实现与计算机对话。

（）10、机床传动系统图是以展开图的形式画出来的。

三、举例（至少2个）说明办公自动化设备的基本类型。

(5分)四、解释电梯型号TKJ1000/1.6-JX的含义。

（5分）五、六、分别举出民生类、产业类和信息类机电设备的实例（至少2个）。
