设备故障的振动识别方法与实例

机械振动信号分析与故障诊断一、引言机械设备在日常运行中常常会出现各种各样的故障问题，其中振动问题是比较常见的一种。

通过对机械振动信号的分析与诊断，可以提前预知机械设备的潜在故障，从而采取相应的维修措施，保证设备运行的可靠性和安全性。

本文将主要介绍一些常见的机械振动信号分析方法和故障诊断技术。

二、机械振动信号的特点机械设备在运行过程中会产生各种各样的振动信号，这些信号包含了丰富的信息，能够反映出机械设备的工作状态和故障状况。

机械振动信号的特点主要包括以下几个方面：1. 频谱特性：机械振动信号的频谱分布通常是不均匀的，其中包含了各种不同频率的分量。

通过对振动信号的频谱进行分析，可以确定频谱分量的大小和分布情况。

2. 时域特性：振动信号的时域特性主要包括振动波形的幅值、时间和频率等参数。

通过对振动信号的时域分析，可以了解振动信号的动态变化。

3. 能量特性：机械振动信号的能量分布通常是不均匀的，其中一部分能量是由于机械设备本身的运动引起的，另一部分能量则是由于机械故障引起的。

通过对振动信号的能量特性进行分析，可以判断机械设备是否存在故障问题。

三、机械振动信号分析方法为了对机械设备进行故障诊断，需要采用一些有效的机械振动信号分析方法。

下面介绍几种常用的方法：1. 频谱分析法：频谱分析法是一种将振动信号转换为频谱图的方法。

通过对振动信号进行傅里叶变换，可以得到振动信号的频谱分布情况。

通过分析频谱图，可以确定机械设备的主要频率分量和故障频率分量。

2. 小波分析法：小波分析法是一种将振动信号分解成不同频率的分量的方法。

通过小波分析，可以得到振动信号的时间-频率分布情况。

与频谱分析相比，小波分析具有更好的时间-频率分辨率。

3. 瞬时参数分析法：瞬时参数分析法是一种分析振动信号的瞬时变化的方法。

通过对振动信号的瞬时参数进行分析，可以了解到机械设备的动态变化和故障情况。

四、机械故障诊断技术机械故障诊断技术主要是通过对机械振动信号的分析，判断机械设备是否存在故障问题，并确定故障的类型和位置。

机械振动信号的故障诊断方法引言：在机械设备运行过程中，振动信号是一种常见的故障指示现象。

通过分析和诊断振动信号，可以及早发现机械故障，采取正确的维修和保养措施，确保设备的正常运行。

本文将探讨涉及机械振动信号的故障诊断方法，旨在提供有关该领域的深入了解。

一、频谱分析法频谱分析法是最常用的机械振动信号分析方法之一。

通过将振动信号转换为频谱图，可以清晰地观察到不同频率分量的振动强度，从而判断设备是否存在故障。

频谱分析法的基本原理是将时域信号转换为频域信号。

常见的频谱分析方法包括傅里叶变换、小波分析等。

傅里叶变换能够将振动信号转化为频谱图，显示出信号中各个频率分量的振动幅值。

小波分析则更加适用于非平稳信号的分析，能够更好地捕捉到故障信号中的瞬态、突变等特征。

二、特征提取法特征提取法是通过提取振动信号的某些指标或特征参数，来判断机械设备是否存在故障。

常用的特征参数包括峰值、裕度、脉冲指标、峭度等。

这些参数可以用来描述振动信号的振动幅值、尖锐程度、频率分布等属性。

特征提取法的优点是简单明了，能够直观地了解机械设备的振动特征。

然而，对于复杂的振动信号和多种故障模式，单一的特征参数可能并不能提供足够的信息，因此需要结合其他方法进行综合分析。

三、模式识别法模式识别法将机械故障诊断问题归纳为模式分类问题，通过建立适当的分类器，判断设备的故障类型。

常见的模式识别方法包括神经网络、支持向量机、随机森林等。

模式识别法的优点是能够针对复杂的机械故障模式进行自动化分析和诊断，发现常规方法可能无法察觉到的故障特征。

然而，模式识别法需要大量的训练数据和适当的特征提取方法，才能取得较好的诊断效果。

四、频域分析法频域分析法是对振动信号进行频域特性分析的一种方法。

通过计算信号的功谱密度谱或功率谱密度谱，可以获取信号在不同频率上的能量分布情况。

频域分析法能够清晰地展示出不同频率分量在振动信号中的贡献程度，从而判断故障模式的频率范围。

例如，对于轴承故障常见的故障频率，可以通过频域分析法准确判断设备是否存在轴承故障。

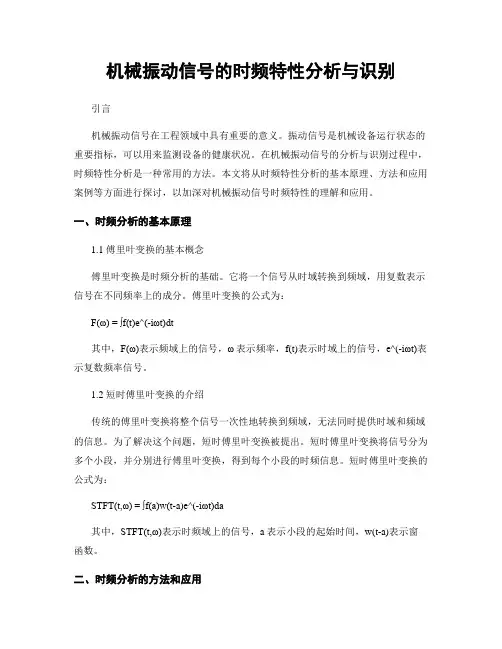

机械振动信号的时频特性分析与识别引言机械振动信号在工程领域中具有重要的意义。

振动信号是机械设备运行状态的重要指标，可以用来监测设备的健康状况。

在机械振动信号的分析与识别过程中，时频特性分析是一种常用的方法。

本文将从时频特性分析的基本原理、方法和应用案例等方面进行探讨，以加深对机械振动信号时频特性的理解和应用。

一、时频分析的基本原理1.1 傅里叶变换的基本概念傅里叶变换是时频分析的基础。

它将一个信号从时域转换到频域，用复数表示信号在不同频率上的成分。

傅里叶变换的公式为：F(ω) = ∫f(t)e^(-iωt)dt其中，F(ω)表示频域上的信号，ω表示频率，f(t)表示时域上的信号，e^(-iωt)表示复数频率信号。

1.2 短时傅里叶变换的介绍传统的傅里叶变换将整个信号一次性地转换到频域，无法同时提供时域和频域的信息。

为了解决这个问题，短时傅里叶变换被提出。

短时傅里叶变换将信号分为多个小段，并分别进行傅里叶变换，得到每个小段的时频信息。

短时傅里叶变换的公式为：STFT(t,ω) = ∫f(a)w(t-a)e^(-iωt)da其中，STFT(t,ω)表示时频域上的信号，a表示小段的起始时间，w(t-a)表示窗函数。

二、时频分析的方法和应用2.1 小波变换的介绍小波变换是一种基于时域的时频分析方法，可以提供更好的时频分辨率。

小波变换的基本原理是信号经过与小波基函数的卷积，得到不同尺度和位置上的时频信息。

小波变换的公式为：WT(a,b) = ∫f(t)ψ((t-a)/b)dt其中，WT(a,b)表示尺度为b、位置为a的小波变换结果，ψ((t-a)/b)表示小波基函数。

2.2 瞬时频率的计算瞬时频率是信号在时间轴上的频率变化情况。

通过时频分析，可以计算瞬时频率，并据此判断信号的周期性和故障类型。

瞬时频率的计算公式为：IF(t) = dφ(t)/dt其中，IF(t)表示瞬时频率，φ(t)表示信号的相位。

2.3 特征提取与信号识别通过时频分析，可以得到信号在不同频率上的能量分布和瞬时频率的变化情况。

基于 matlab 的机械故障诊断技术案例教程机械故障诊断技术是通过分析机械设备的运行状态、振动、声波等数据，以识别和定位故障的技术手段。

在此案例教程中，我们将详细介绍基于MATLAB的机械故障诊断技术。

一、故障诊断技术的基本原理故障诊断技术是通过对机械设备的振动、声音等信号进行分析来判断设备运行是否正常。

在机械故障诊断过程中，需要收集设备的振动和声音数据，并进行合理的处理和分析。

二、使用 MATLAB 进行机械故障诊断的案例在此案例中，我们将以离心泵为例，介绍基于 MATLAB 的机械故障诊断技术的应用。

1. 数据采集：从离心泵中采集振动和声音数据，并将其存储为数值形式的文件。

2. 数据预处理：使用MATLAB 对采集到的数据进行预处理，包括去噪、滤波、降采样等操作，以便后续的信号分析和故障诊断。

3. 特征提取：使用 MATLAB 对预处理后的数据提取特征。

常用的特征包括频域特征、时域特征、小波包特征等。

4. 特征选择：根据实际情况，使用 MATLAB 对提取到的特征进行选择，筛选出与故障相关的特征。

5. 故障诊断模型建立：使用 MATLAB 构建故障诊断模型，可以采用机器学习算法、人工智能技术等。

6. 故障诊断与预测：使用构建好的故障诊断模型，对新的数据进行诊断和预测。

通过与已知故障样本进行比对，可以准确判断设备是否出现故障，并预测故障类型。

三、案例教程中的注意事项在进行机械故障诊断时，需要注意以下几点：1. 数据采集要准确可靠，确保采集到的数据具有代表性。

2. 数据预处理要注意去除噪声、滤除干扰，并保留有用的信号。

3. 特征提取要选择合适的特征，能够准确反映机械设备的运行状态。

4. 模型建立要根据实际情况选择合适的算法和技术，同时需要考虑模型的准确性和计算效率。

5. 故障诊断与预测要结合实际情况进行判断，并及时修复设备故障，避免进一步损坏。

综上所述，通过基于 MATLAB 的机械故障诊断技术案例教程，我们可以学习到使用 MATLAB 进行机械故障诊断的基本原理和方法，帮助我们有效提高设备故障的诊断准确性和效率。

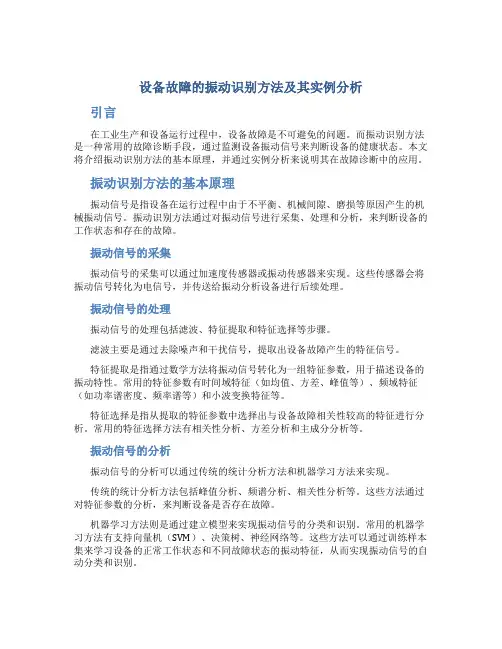

设备故障的振动识别方法及其实例分析引言在工业生产和设备运行过程中，设备故障是不可避免的问题。

而振动识别方法是一种常用的故障诊断手段，通过监测设备振动信号来判断设备的健康状态。

本文将介绍振动识别方法的基本原理，并通过实例分析来说明其在故障诊断中的应用。

振动识别方法的基本原理振动信号是指设备在运行过程中由于不平衡、机械间隙、磨损等原因产生的机械振动信号。

振动识别方法通过对振动信号进行采集、处理和分析，来判断设备的工作状态和存在的故障。

振动信号的采集振动信号的采集可以通过加速度传感器或振动传感器来实现。

这些传感器会将振动信号转化为电信号，并传送给振动分析设备进行后续处理。

振动信号的处理振动信号的处理包括滤波、特征提取和特征选择等步骤。

滤波主要是通过去除噪声和干扰信号，提取出设备故障产生的特征信号。

特征提取是指通过数学方法将振动信号转化为一组特征参数，用于描述设备的振动特性。

常用的特征参数有时间域特征（如均值、方差、峰值等）、频域特征（如功率谱密度、频率谱等）和小波变换特征等。

特征选择是指从提取的特征参数中选择出与设备故障相关性较高的特征进行分析。

常用的特征选择方法有相关性分析、方差分析和主成分分析等。

振动信号的分析振动信号的分析可以通过传统的统计分析方法和机器学习方法来实现。

传统的统计分析方法包括峰值分析、频谱分析、相关性分析等。

这些方法通过对特征参数的分析，来判断设备是否存在故障。

机器学习方法则是通过建立模型来实现振动信号的分类和识别。

常用的机器学习方法有支持向量机（SVM）、决策树、神经网络等。

这些方法可以通过训练样本集来学习设备的正常工作状态和不同故障状态的振动特征，从而实现振动信号的自动分类和识别。

振动识别方法的实例分析以下是一个通过振动识别方法进行设备故障诊断的实例分析。

假设有一台电机，在运行过程中产生了明显的振动。

我们通过加速度传感器采集了电机的振动信号，并对振动信号进行了滤波和特征提取。

设备故障的振动识别方法及其实例分析(doc 71页)内部学习资料之一设备故障的振动识别方法与实例牛明忠王葆华王桂亮合著上海华阳检测仪器有限公司资料汇编2003年4月前言振动分析是设备故障诊断最重要最常用的方法。

但在设备现场的实际工作中,常常遇到的最困难的也是最关键的问题是，在使用简易诊断仪器〈如振动计〉已经发现设备存在故障的情况下，如何根据各种振动分析仪〈频谱分析仪〉提供的振动波形和频谱，诊断出设备的故障类型、部位及严重程度，以便据此采取相应的措施。

为满足从事设备管理、状态监测、故障诊断和设备维修工作的工程技术人员这方面的需要,我们编写了这本小册子。

本书紧紧围绕设备故障的识别问题，介绍了故障诊断的一般方法和步骤；为了方便查阅，按照故障类型，分别详细地列出了其波形和频谱特征及诊断要点，说明了如何区分不同故障的方法，引用的大量工程实例与方法介绍相互印证，以求具有更大的参考价值。

1.4.4随机信号 (12)2识别故障的一般方法和步骤 (14)2.1搜集和掌握有关的知识和资料 (14)2.2振动数据采集 (14)2.2.1仪器配置 (14)2.2.2参数设置 (15)2.2.3辅助测试 (16)2.3故障分析与诊断 (16)2.3.1注意发展和变化 (16)2.3.2分析振动的频率成分 (16)2.3.3分析振动的方向性和幅值稳定性 (17)2.3.4分析各频率成分的相位 (18)2.3.5边频分析 (18)2.3.6分析波形变化 (19)2.3.7分析轴心轨迹 (20)2.3.8全息谱分析 (23)2.3.9观察随转速的变化 (24)3常见故障的识别及实例 (27)3.l不平衡 (28)实例l 离心压缩机不平衡 (30)实例2 压缩机不平衡 (31)3.2不对中 (32)实例l 压缩机组对中不良 (33)实例2 电机——发电机组对中故障 (35)3.3机械松动 (36)实例l 电机不平衡及支承松动 (38)实例2 发电机组汽轮机支承松动 (39)3.4转子或轴裂纹......................................................（40 ）实验裂纹转子的振动特性及诊断....................................( 41) 实例合成气压缩机轴裂纹 (42)3.5滚动轴承 (43)实例l 压缩机轴承损伤 (45)实例2 煤气排送机故障 (47)实例3 挖土机滚动轴承损坏 (48)3.6滑动轴承 (50)实例l 离心压缩机油膜振荡 (52)实例2 二氧化碳压缩机停车事故 (54)3.7齿轮箱 (56)实例l JCF.500齿轮箱的边频分析 (58)实例2 大型水泥磨齿轮箱故障 (60)实例3 立式车床变速箱故障 (61)3.8传动皮带 (62)3.9叶轮、叶片和旋翼 (63)实例叶片断裂故障 (64)3.10电机 (65)实例冷凝液泵驱动电机故障 (68)3.11共振 (70)实例变速风机的共振故障 (70)1振动信号的波形和频谱不同的振动信号具有不同的波形和频谱。

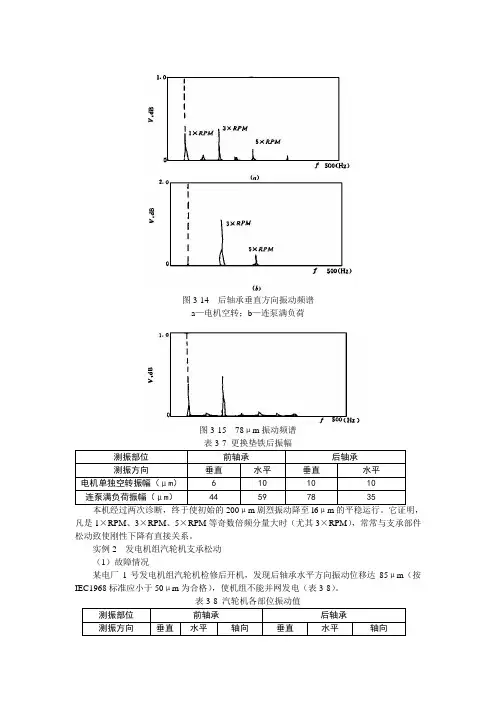

a—电机空转；b—连泵满负荷图3-15 78μm振动频谱本机经过两次诊断，终于使初始的200μm剧烈振动降至l6μm的平稳运行。

它证明，凡是1×RPM、3×RPM、5×RPM等奇数倍频分量大时（尤其3×RPM），常常与支承部件松动致使刚性下降有直接关系。

实例2 发电机组汽轮机支承松动（1）故障情况某电厂1号发电机组汽轮机检修后开机，发现后轴承水平方向振动位移达85μm（按IEC1968标准应小于50μm为合格），使机组不能并网发电（表3-8）。

（2）诊断采集和分析后轴承水平方向振动信号（图3-16）。

由谱图和频率结构可以看出，频谱由1×RPM、3×RPM、5×RPM等分量组成，以3×RPM为主，它占通频振动的80.5%。

据此，诊断为支承部件松动。

（3）验证经检查，发现后轴承座一侧的两个地脚螺栓螺母与轴承座无紧力，且有间隙，原因是预留膨胀间隙过大。

把两个螺母略带紧力后，振幅随即明显下降，由原来的85μm降为27μm，其余各点振幅也随着下降。

此时，机组平稳运行，并网发电。

图3-16 汽轮机后轴承水平方向振动波形和频谱3.4 转子或轴裂纹大功率发电机组超寿命运行，有时转子或轴上会出现裂纹，及时确定裂纹的存在，可防止突然断裂的灾难性事故。

3.4.1 频谱和波形特征（1）1×RPM、2×RPM分量随时间进展而逐渐增大，特别是2×RPM分量，它随裂纹深度的增加而明显增大。

这是转子或轴存在裂纹的重要特征。

（2）在转速等于1/2倍或1/3倍一阶临界转速时，由于二次或三次谐波发生共振，频谱中2×RPM 或3×RPM分量的幅值急剧增大。

这是转子或轴存在裂纹的又一特征。

3.4.2 仪器设置（1）最高分析频率：低转速：200Hz。

高转速：400Hz；（2）频谱，波形，速度或加速度显示。

3.4.3 诊断（1）转子或轴裂纹日渐扩展和加深，使1×RPM、2×RPM分量的幅值随时间而稳定地增长，这是存在裂纹与其他产生1×RPM、2×RPM分量的故障之间最大的区别。

电机振动故障诊断方法电机是工业生产中非常重要的设备，它的振动状况对其性能和寿命有着重要的影响。

因此，及早发现和解决电机振动故障对于保证生产线的高效稳定运行至关重要。

本文将介绍几种常见的电机振动故障诊断方法。

1.振动测试仪振动测试仪是一种常用的电机振动故障诊断工具。

该仪器能够监测电机的振动频率、振幅以及相位等参数，并通过分析这些参数的变化来确定电机是否存在故障。

振动测试仪通常配备振动传感器，可以直接测量电机的振动情况。

在测量过程中，可以使用特定的软件对振动数据进行实时监测和分析，从而快速定位和识别电机的振动故障。

2.频谱分析法频谱分析法是电机振动故障诊断中最常用的方法之一、该方法通过将振动信号转换为频谱信号，根据频谱信号的特征来判断电机的工作状态。

频谱分析法可以通过傅里叶变换将振动信号从时域转换为频域，然后根据频域信号的分布情况来判断故障类型。

常见的频谱分析法包括快速傅里叶变换（FFT）和小波变换等。

3.振动特征提取方法振动特征提取方法是一种通过提取电机振动信号的特征参数，来识别电机故障的方法。

该方法通过对振动信号的幅值、频率、相位等特征参数进行提取和分析，可以判断电机是否存在故障。

常用的振动特征提取方法包括包络分析、功率谱分析和相关函数分析等。

这些方法能够提取振动信号中与故障相关的信息，从而准确判断电机的工作状态。

4.模式识别方法模式识别方法是一种通过建立故障模式库，将电机振动信号与已知故障模式进行比较和匹配，从而识别电机的振动故障。

该方法主要包括模式匹配方法和人工神经网络方法。

模式匹配方法通过建立故障模式库，将待诊断电机振动信号与已知的故障模式进行比较，通过匹配度来判断电机是否存在故障。

而人工神经网络方法则是通过训练神经网络，使其能够根据输入的振动信号来识别电机的振动故障。

综上所述，电机振动故障的诊断方法有很多种，包括振动测试仪、频谱分析法、振动特征提取方法和模式识别方法等。

在实际应用中，可以根据具体情况选择适合的方法或结合多种方法来进行电机振动故障的诊断，从而实现对电机的快速定位和故障的及时修复。

机械设备故障诊断与监测的常用方法6篇第1篇示例：机械设备在使用过程中经常会出现各种故障，及时准确地进行故障诊断和监测对于设备的正常运行和维护是至关重要的。

下面将介绍一些机械设备故障诊断与监测的常用方法。

一、视觉检查法视觉检查法是最简单、最直观的故障诊断方法之一。

通过观察设备的外观、运转状况、连接部位是否松动、是否有明显的磨损痕迹等，初步判断设备是否存在问题。

这种方法适用于一些外在明显的故障，比如松动的螺丝、漏油现象等。

二、听觉检查法听觉检查法是通过听设备运行时的声音来判断设备是否存在故障。

比如机械设备在运行时出现异常的响声，可能是由于轴承损坏、齿轮啮合不良等原因引起的。

通过仔细倾听设备运行时的声音，可以初步判断设备存在的故障类型。

三、振动检测法振动检测法是一种通过监测设备在运行时的振动状况来判断设备是否存在故障的方法。

通常情况下，机械设备在正常运行时会有一定的振动，但如果振动异常明显，可能是设备出现了问题。

通过振动检测仪器对设备进行监测和分析，可以准确判断设备的故障类型和严重程度。

四、温度检测法温度检测法是通过监测设备运行时的温度变化来判断设备是否存在故障的方法。

比如设备某个部位温度异常升高，可能是由于摩擦引起的，也可能是由于电气元件故障引起的。

通过红外测温仪等工具对设备表面温度进行监测和分析，可以帮助工程师快速定位故障部位。

五、性能测试法性能测试法是一种通过对设备的各项性能指标进行测试和比较，来判断设备是否存在故障的方法。

比如通过功率测试仪器对设备的电流、电压等参数进行监测，比较实测数值与标准数值是否一致，可以准确判断设备是否存在故障。

六、故障诊断仪器法现代科技的发展，各种先进的故障诊断仪器也被广泛应用于机械设备的故障诊断和监测中。

比如红外热像仪可以通过红外辐射检测设备的热量分布，帮助工程师找出设备故障的根源；声发射仪器可以对设备在运行时的声音进行捕捉和分析；电动机绝缘测试仪器可以对设备的绝缘状态进行监测等。
