35kV架空输电线路与防雷措施

架空线路的防雷措施架空线路的防雷措施是否得当，直接关系到电网的安全运行与矿井的安全生产。

现在我们结合实际了解几种防雷措施：一、架设避雷线避雷线主要是防止雷直击导线，它是架空线路最基本的防雷措施。

规程规定:35KV_110KV架空线路，如果未沿全线架设避雷线，则应在1KM_2KM的进线段架设避雷线。

公司现在运行的架空线路最高电压等级是35KV:它们是曲矿线、铜矿线、王坡线、相坡线共四条35KV等级线路，其中曲矿线和铜矿线都是在主焦变电站进线段约1.5KM范围内架设有避雷线。

相坡线和王坡线原先也是只在坡北变电站进线段装设有避雷线，但是由于线路雷电活动较强，几乎每年都会发生雷击跳闸事故。

严重威胁到了矿井的安全生产，所以在2005年底，将这两条线路在全线补设了避雷线。

全线封闭后，到现在已有四年。

只在07年王坡线24#铁塔发生了一起雷电绕击事故。

（这与24#铁塔在龙山山顶的位置有关）事实证明，全线架设避雷线虽然成本较高，但它防止直击雷的效果还是非常明显的。

二、装设自动重合闸重合闸的作用是在线路因雷击跳闸后，能在1.5秒的时间内重新自动合一次闸。

一般设定只让重合闸一次，如果线路出现的是永久性故障，重合一次合不上，就不再重合了。

雷击造成的闪路大多数能在跳闸后自行恢复绝缘，所以重合成功率比较高。

由于它能在极短时间内恢复送电，因此对矿井的安全生产有重要意义。

咱们的35KV铜矿线就有这套装置。

实践证明，合闸成功率接近100%。

（但是它不能保护设备绝缘）三、装设避雷器公司35kv和6kv线路上都装有避雷器，使用非常广泛。

避雷器在正常工作电压下，对地呈绝缘状态；在雷电过电压（不管是直击雷还是感应雷），则呈低电阻状态，对地泄放雷电流，将过电压数值限制在设备绝缘安全值以下，从而有效地保护了被保护电器设备的绝缘免受过电压的损害。

除了这三种，还有采用消弧线圈接地、降低杆塔接地电阻等措施，这里不再讲了。

现在我们知道：避雷线是防直击雷的,对导线起屏蔽作用；自动重合闸能在架空线路因雷击跳闸后，缩短事故停电时间，但是它不能保护电气设备的绝缘;避雷器则能有效保护电气设备的绝缘，并且由于它具有成本较低、安装方便、残压低等优点，已成为架空线路不可替代的防雷措施。

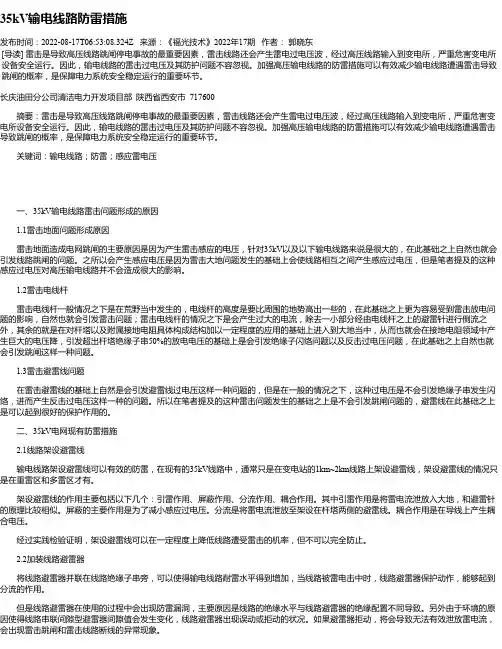

35kV输电线路防雷措施发布时间：2022-08-17T06:53:08.324Z 来源：《福光技术》2022年17期作者：郭晓东[导读] 雷击是导致高压线路跳闸停电事故的最重要因素，雷击线路还会产生雷电过电压波，经过高压线路输入到变电所，严重危害变电所设备安全运行。

因此，输电线路的雷击过电压及其防护问题不容忽视。

加强高压输电线路的防雷措施可以有效减少输电线路遭遇雷击导致跳闸的概率，是保障电力系统安全稳定运行的重要环节。

长庆油田分公司清洁电力开发项目部陕西省西安市 717600摘要：雷击是导致高压线路跳闸停电事故的最重要因素，雷击线路还会产生雷电过电压波，经过高压线路输入到变电所，严重危害变电所设备安全运行。

因此，输电线路的雷击过电压及其防护问题不容忽视。

加强高压输电线路的防雷措施可以有效减少输电线路遭遇雷击导致跳闸的概率，是保障电力系统安全稳定运行的重要环节。

关键词：输电线路；防雷；感应雷电压一、35kV输电线路雷击问题形成的原因1.1雷击地面问题形成原因雷击地面造成电网跳闸的主要原因是因为产生雷击感应的电压，针对35kV以及以下输电线路来说是很大的，在此基础之上自然也就会引发线路跳闸的问题。

之所以会产生感应电压是因为雷击大地问题发生的基础上会使线路相互之间产生感应过电压，但是笔者提及的这种感应过电压对高压输电线路并不会造成很大的影响。

1.2雷击电线杆雷击电线杆一般情况之下是在荒野当中发生的，电线杆的高度是要比周围的地势高出一些的，在此基础之上更为容易受到雷击放电问题的影响，自然也就会引发雷击问题；雷击电线杆的情况之下是会产生过大的电流，除去一小部分经由电线杆之上的避雷针进行倒流之外，其余的就是在对杆塔以及附属接地电阻具体构成结构加以一定程度的应用的基础上进入到大地当中，从而也就会在接地电阻领域中产生巨大的电压降，引发超出杆塔绝缘子串50%的放电电压的基础上是会引发绝缘子闪络问题以及反击过电压问题，在此基础之上自然也就会引发跳闸这样一种问题。

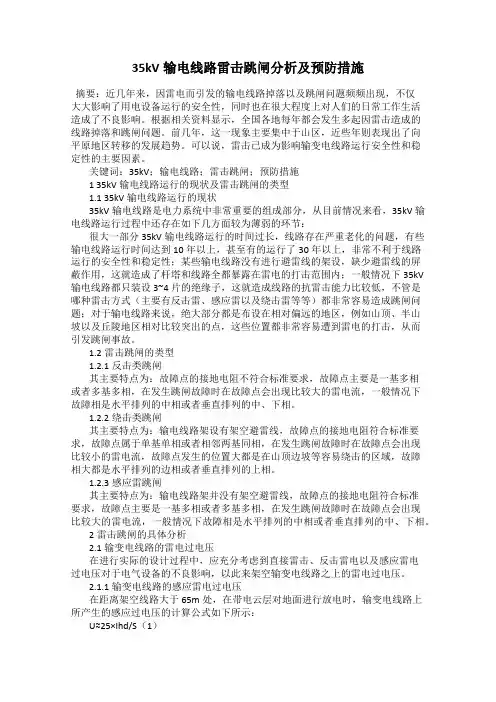

35kV输电线路雷击跳闸分析及预防措施摘要：近几年来，因雷电而引发的输电线路掉落以及跳闸问题频频出现，不仅大大影响了用电设备运行的安全性，同时也在很大程度上对人们的日常工作生活造成了不良影响。

根据相关资料显示，全国各地每年都会发生多起因雷击造成的线路掉落和跳闸问题。

前几年，这一现象主要集中于山区，近些年则表现出了向平原地区转移的发展趋势。

可以说，雷击已成为影响输变电线路运行安全性和稳定性的主要因素。

关键词：35kV；输电线路；雷击跳闸；预防措施1 35kV输电线路运行的现状及雷击跳闸的类型1.1 35kV输电线路运行的现状35kV输电线路是电力系统中非常重要的组成部分，从目前情况来看，35kV输电线路运行过程中还存在如下几方面较为薄弱的环节：很大一部分35kV输电线路运行的时间过长，线路存在严重老化的问题，有些输电线路运行时间达到10年以上，甚至有的运行了30年以上，非常不利于线路运行的安全性和稳定性；某些输电线路没有进行避雷线的架设，缺少避雷线的屏蔽作用，这就造成了杆塔和线路全都暴露在雷电的打击范围内；一般情况下35kV 输电线路都只装设3~4片的绝缘子，这就造成线路的抗雷击能力比较低，不管是哪种雷击方式（主要有反击雷、感应雷以及绕击雷等等）都非常容易造成跳闸问题；对于输电线路来说，绝大部分都是布设在相对偏远的地区，例如山顶、半山坡以及丘陵地区相对比较突出的点，这些位置都非常容易遭到雷电的打击，从而引发跳闸事故。

1.2雷击跳闸的类型1.2.1反击类跳闸其主要特点为：故障点的接地电阻不符合标准要求，故障点主要是一基多相或者多基多相，在发生跳闸故障时在故障点会出现比较大的雷电流，一般情况下故障相是水平排列的中相或者垂直排列的中、下相。

1.2.2绕击类跳闸其主要特点为：输电线路架设有架空避雷线，故障点的接地电阻符合标准要求，故障点属于单基单相或者相邻两基同相，在发生跳闸故障时在故障点会出现比较小的雷电流，故障点发生的位置大都是在山顶边坡等容易绕击的区域，故障相大都是水平排列的边相或者垂直排列的上相。

35kV架空线路的防雷保护摘要：结合工作经验，以及我国35kV输电架空线路的现状，分析、总结多种防雷措施；在雷电活动频繁的“易击段、易击点及易击相”以及山区和高土壤电阻率地区，采用综合防雷措施，能使线路投资省、效果好，是值得推广的技术。

关键词：35kV架空线路；防雷；避雷35kV电网在我国电力工业中特别是在以架空线为主的城市近郊及农村供电网中占有相当重要的地位。

以架空线为主的35kV线路多经过山区，连绵不断地分布在旷野上，极易遭雷击。

绝大多数35kV线路为3~4片绝缘子，本身的绝缘水平较低。

当雷击架空线路时，不论是感应雷过电压还是直击雷过电压都极易引起绝缘子闪络。

通过降低线路杆塔接地电阻等措施在一定程度上可提高线路耐雷水平和降低绝缘子闪络概率，但要保证绝缘子不发生闪络是不大可能的。

因此降低35kV线路雷击跳闸率的关键是使线路因雷击引起单相接地时的工频续流尽早熄弧，避免单相接地发展成相间短路而导致线路跳闸。

一、35kV线路雷电性能分析35kV线路常用杆塔除两端外无架空地线，绝缘水平低。

感应雷、直击雷、反击雷均可能威胁安全运行。

图1中a和b分别为上、下层横担的长度，mm；L1为抱箍上装设角钢的长度，m。

图135kV线路典型杆型图1.感应雷害：对一般高度的线路，规程建议，当雷击点与线路的距离d>65m 时，Ug≈25Ihd/d (1) 式中，Ug为导线雷击感应最大过电压，kV；I为雷电流辐值，kA；hd=12.4-2f/3，为导线平均高度，m；d为雷击点距线路的距离，m；f为导线弧垂，m。

f取为4m，Ug为374.5kV，绝缘子串的3片X-4.5的绝子串临界雷闪电压U50%=100+84.5×3=353.5kV，故至少需4片悬瓶组成绝缘串或S-380瓷横担才不会造成绝缘闪络。

2.直击雷害：雷击导线时绝缘子串闪络的雷电流I2=U50%/100=3.5kA，据lgP=-I/88，P为雷电流幅值概率，超过此雷电流的概率为91%，即91%的雷电流都可能造成绝缘子串闪络。

探讨35kV输电线路防雷措施35kV输电线路是电力系统中较高电压的输电线路之一，需要特别注意防雷措施。

以下是对35kV输电线路防雷措施的探讨。

1. 地线防雷：地线是输电线路中的一部分，其主要作用是将感应到的雷电能量迅速引入大地，减少对其他设备的干扰。

对于35kV输电线路，地线的导体应采用符合规定标准的裸导线，以确保良好的接地效果。

还需注意地线的布设，尽量减少接地电阻，提高抗雷击能力。

2. 减少结构突出部分：为了减小35kV输电线路遭受雷击的风险，可尽量减少结构部件的突出部分，如减少绝缘子串数量，降低杆塔高度等。

这样可减少雷电击中的可能性，提高线路的抗雷击能力。

3. 良好的绝缘性能：35kV输电线路的绝缘设计需符合相关标准和规范要求，以确保绝缘性能良好。

绝缘子的选择应遵循正常工作电压和附加电压等要求，防止中间相间隙电晕放电和绝缘子表面电晕放电产生，从而提高绝缘系数和耐电气击穿性能。

4. 防雷接地装置：35kV输电线路应配备有效的防雷接地装置。

这些装置包括避雷针、防雷带、防雷网等，通过引雷和集流放电的作用，将雷电能量迅速引入大地，保护线路设备。

5. 防雷检测：定期进行防雷设备的检测和维护工作，对电力线路的防雷设备进行定期的巡检和测试，发现问题及时处理，确保防雷设备的有效性。

6. 防雷杆塔绝缘和绝缘子串绝缘：对于35kV输电线路的钢管杆塔，应对其表面进行绝缘处理，以防止雷击短路。

绝缘子串在安装时应满足规范要求，确保良好的绝缘性能。

35kV输电线路的防雷措施需要从多个方面综合考虑，包括地线防雷、减少突出部分、良好的绝缘性能、防雷接地装置、防雷检测以及杆塔绝缘和绝缘子串绝缘等。

通过合理的设计和配备有效的防雷设备，能够有效提高35kV输电线路的抗雷击能力，确保电力系统的稳定运行。

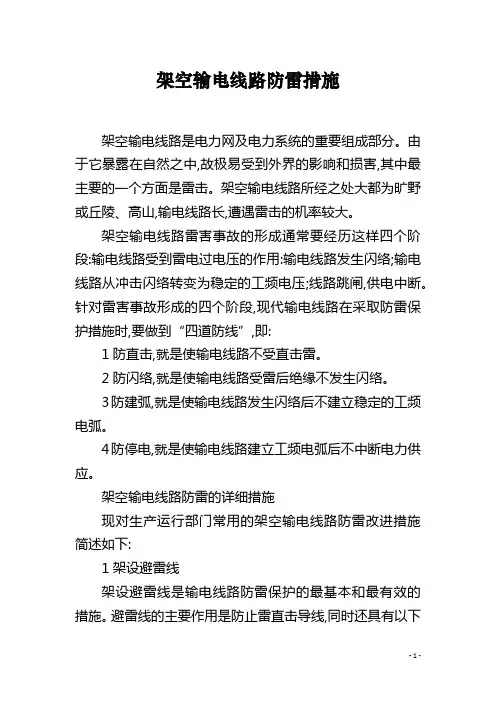

架空输电线路防雷措施架空输电线路是电力网及电力系统的重要组成部分。

由于它暴露在自然之中,故极易受到外界的影响和损害,其中最主要的一个方面是雷击。

架空输电线路所经之处大都为旷野或丘陵、高山,输电线路长,遭遇雷击的机率较大。

架空输电线路雷害事故的形成通常要经历这样四个阶段:输电线路受到雷电过电压的作用:输电线路发生闪络;输电线路从冲击闪络转变为稳定的工频电压;线路跳闸,供电中断。

针对雷害事故形成的四个阶段,现代输电线路在采取防雷保护措施时,要做到“四道防线”,即:1防直击,就是使输电线路不受直击雷。

2防闪络,就是使输电线路受雷后绝缘不发生闪络。

3防建弧,就是使输电线路发生闪络后不建立稳定的工频电弧。

4防停电,就是使输电线路建立工频电弧后不中断电力供应。

架空输电线路防雷的详细措施现对生产运行部门常用的架空输电线路防雷改进措施简述如下:1架设避雷线架设避雷线是输电线路防雷保护的最基本和最有效的措施。

避雷线的主要作用是防止雷直击导线,同时还具有以下作用:1)分流作用,以减小流经杆塔的雷电流,从而降低塔顶电位;2)通过对导线的耦合作用可以减小线路绝缘子的电压;3)对导线的屏蔽作用还可以降低导线上的感应过电压。

通常来说,线路电压愈高,采用避雷线的效果愈好,而且避雷线在线路造价中所占的比重也愈低。

因此,110kV及以上电压等级的输电线路都应全线架设避雷线。

同时,为了提高避雷线对导线的屏蔽效果,减小绕击率,避雷线对边导线的保护角应做得小一些,一般采用20°~30°。

220kV及330kV双避雷线线路应做到20°左右,500kV及以上的超高压、特高压线路都架设双避雷线,保护角在15°左右。

2安装避雷针安装避雷针也是架空输电线路常用的一种防雷措施。

但是在实际应用却存在以下问题:1)由于避雷针而导致雷击概率增大2)保护范围小国内外不少防雷专家,对避雷针能向被保护物有多大的保护距离做了系统的研究得出的结论是:“对一根垂直避雷针无法获得非常确定的保护区域”。

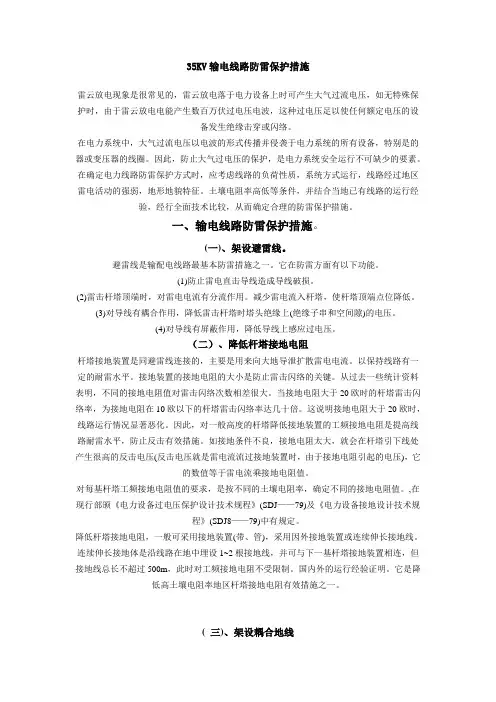

35KV输电线路防雷保护措施雷云放电现象是很常见的，雷云放电落于电力设备上时可产生大气过流电压，如无特殊保护时，由于雷云放电电能产生数百万伏过电压电波，这种过电压足以使任何额定电压的设备发生绝缘击穿或闪络。

在电力系统中，大气过流电压以电波的形式传播并侵袭于电力系统的所有设备，特别是的器或变压器的线圈。

因此，防止大气过电压的保护，是电力系统安全运行不可缺少的要素。

在确定电力线路防雷保护方式时，应考虑线路的负荷性质，系统方式运行，线路经过地区雷电活动的强弱，地形地貌特征。

土壤电阻率高低等条件，并结合当地已有线路的运行经验，经行全面技术比较，从而确定合理的防雷保护措施。

一、输电线路防雷保护措施。

(一)、架设避雷线。

避雷线是输配电线路最基本防雷措施之一。

它在防雷方面有以下功能。

(1)防止雷电直击导线造成导线破损。

(2)雷击杆塔顶端时，对雷电电流有分流作用。

减少雷电流入杆塔，使杆塔顶端点位降低。

(3)对导线有耦合作用，降低雷击杆塔时塔头绝缘上(绝缘子串和空间隙)的电压。

(4)对导线有屏蔽作用，降低导线上感应过电压。

（二）、降低杆塔接地电阻杆塔接地装置是同避雷线连接的，主要是用来向大地导泄扩散雷电电流。

以保持线路有一定的耐雷水平。

接地装置的接地电阻的大小是防止雷击闪络的关键。

从过去一些统计资料表明，不同的接地电阻值对雷击闪络次数相差很大。

当接地电阻大于20欧时的杆塔雷击闪络率，为接地电阻在10欧以下的杆塔雷击闪络率达几十倍。

这说明接地电阻大于20欧时，线路运行情况显著恶化。

因此，对一般高度的杆塔降低接地装置的工频接地电阻是提高线路耐雷水平，防止反击有效措施。

如接地条件不良，接地电阻太大，就会在杆塔引下线处产生很高的反击电压(反击电压就是雷电流流过接地装置时，由于接地电阻引起的电压)，它的数值等于雷电流乘接地电阻值。

对每基杆塔工频接地电阻值的要求，是按不同的土壤电阻率，确定不同的接地电阻值。

,在现行部颁《电力设备过电压保护设计技术规程》(SDJ——79)及《电力设备接地设计技术规程》(SDJ8——79)中有规定。

架空线路遭雷击原因及防雷措施架空线路是指在空中悬挂的输电线路，它是电力系统中非常重要的一部分，负责输送电力到各个地方。

架空线路常常容易遭到雷击，造成电力系统的故障，给人们的生产生活带来很大的影响。

那么，架空线路遭雷击的原因是什么？我们又该如何采取防雷措施呢？一、架空线路遭雷击的原因1. 大气环境当大气中出现局部电荷分离，形成雷云时，就会产生雷电。

雷电的产生是由于云层中的冰晶和水滴之间发生碰撞，使云层内各处带电，产生了电场。

2. 架空线路高度架空线路一般都建立在高处，比如山顶、高层建筑等地方，而雷电会比较容易袭击高处的物体。

3. 气候一般来说，夏季是雷电活动的高发期，因为夏季大气湿度大，云层构成较多。

架空线路所采用的金属或者合金等材料，特别是高张力、高性能的导线，很容易成为雷电袭击的目标。

二、防雷措施1. 防雷装置在架空线路上安装防雷装置是最常见的预防措施。

这些装置一般采用封闭式避雷器，其原理是在雷电侵击时，将其引入大地，分散电流，保护线路和设备不受雷击影响。

2. 避雷线为了减少雷电对架空线路的影响，可以在线路上方安装一根金属绳——避雷线。

这样可以将雷电引向地下，减少对线路本身的影响。

3. 架设钢塔架设钢塔是确保架空线路安全运行的关键。

钢塔具有良好的导电性和耐腐蚀性，可以降低雷电对架空线路的影响。

4. 专业巡检定期对架空线路进行巡检，及时发现线路的损坏和老化情况，进行维护和修复，可以减少线路遭雷击的可能性。

5. 提高设备的耐雷水平对于电力设备，提高其耐雷水平也是很重要的防雷措施。

采用抗雷冲击能力强的设备替代易受雷电影响的设备，可以保障电力系统的安全运行。

通过以上防雷措施，我们可以有效地减少架空线路遭雷击的可能性，保障电力系统的正常供电。

还需要注意的是，在架空线路遭雷击后，需要及时对设备和线路进行维护和修复，确保电力系统的安全和稳定。

提升防雷意识，加强防雷设备的维护与更新，对于保障电力系统正常运行具有非常重要的意义。

35kV架空线路防雷措施分析雷电对35kV架空线路的安全运行危害很大。

文章结合刘田庄-下寨35kV架空线路改造的经验，对比改造前后的防雷效果，提出增设避雷线、降低杆塔接地电阻、装设线路用避雷器、加强绝缘等防雷措施。

根据线路的具体情况，对各种防雷措施进行了分析。

标签：35kV架空线路；防雷措施；避雷线；接地电阻；避雷器架空线路地处旷野，遭受雷击的概率很高。

35kV架空线路一般仅在进出线两端的1-2km范围内架设避雷线，中间部分无避雷线、避雷器等防雷措施，线路绝缘水平低，接地装置简单，接地电阻较高，尤其在地势较高的地方，雷击杆塔概率更高，所以应针对线路的具体情况采取有效的防雷措施，从而减少雷击事故，保证线路安全运行。

1 架空线路的感应雷过电压架空线路上出现的雷电过电压有两种，一种是雷击线路附近地面或接地的杆塔塔顶时，由于电磁感应在绝缘导线上产生的感应电压，称为感应雷过电压；另一种是雷击于线路时雷电流流过被击物体的阻抗产生的压降，称为直击雷过电压。

刘田庄-下寨35kV架空线路（以下简称刘下线）处于丘陵地区，年均雷暴日39.6d，属中雷区。

改造前刘下线采用的是单杆，单根避雷线，只在进出线段架设了避雷线，杆塔多处于坡顶，容易遭到雷击；改造后采用双杆、双避雷线，杆型如图1所示。

图1 杆型图当雷击点离线路的距离S>65m时，由于雷击地面时雷击点的自然接地电阻较大，雷电流幅值IL一般不超过100kA。

导线上感应雷过电压最大值Ug=25ILhd/S，式中：IL为雷电流幅值，kA；hd=11.87-2f/3，为导线平均高度，m；S为雷击点与线路之间的距离，m；f为导线弧垂，m；因本线路最大档距<200m，取f=3m。

Ug=379.6kV，这可能引起35kV线路闪络。

因避雷线与导线的耦合作用，U’g=Ug（1-k0）式中：k0为导线与避雷线间的几何耦合系数，计算得0.304；U’g=264.2kV。

当雷击点离线路更近，雷击实际上会被线路吸引而击于线路自身。

浅谈35Kv架空供电线路的防雷措施摘要：35Kv架空供电线路是电力系统的重要基础，在实践过程中，线路防雷工作应结合自身实际情况科学的做好防雷措施，使雷击造成的损失降到最低，确实保障电网运行安全，文中对供电线路防雷的改进措施进行梳理和总结，以期更好地保障供电线路的安全运行。

关键词：35Kv；架空供电线路；防雷措施1导言35Kv架空供电线路进行全线改造，将原先的砼杆更换为铁塔，架设避雷线，安装线路避雷器、杆塔消雷器，以实现供电系统各项运行参数均在允许范围内，安全可靠地为企业提供供电保障。

2防雷现状根据近几年的数据统计，在输电能力为6～35kV的线路中，雷击经常会导致电闸、避雷器、变压器、绝缘子等防雷设备的损害，不能保证人民生产生活的正常需要。

配电线路的雷电损坏可分为直接雷电和雷电感应两种。

感应雷是指由于线路与雷之间的电磁感应产生较大的电压，造成线路跳闸。

早期的避雷器利用空气的这一特性，将高电压变成低电压，从而实现对供电线路的保护。

然而，由于开放的空气间隙容易受环境影响，空气放电会造成电极的氧化等。

目前，国内外常用的配网防雷方案有保护绝缘子串、设置避雷器和设置消弧线圈等。

2.1保护绝缘子串防雷保护间隙是绝缘子串的一种保护装置。

在绝缘子串两端设置防雷保护间隙，与自动重合闸配合使用时，不仅可以及时将线路中的雷电流导入大地，还可以保障线路不间断供电，维持线路的正常运行。

防雷保护间隙适用范围广，不仅适用于35kV、135kV及以上的各级配电线路，还不受地形环境的影响，山区、高原、平原和雷电多发地区都可以使用防雷保护间隙来保护绝缘子串。

同时，防雷保护间隙的制造方便，制作成本低，具有良好的经济适用性。

对于绝缘子串的保护，国外已有较为成熟的经验，其中日本、德国和俄罗斯的研究最具代表性。

日本常用引弧角来保护绝缘子串。

引弧角的结构较为简单，受线路的电压、绝缘子直径、绝缘子片数和绝缘子串的长度等因素影响。

日本对于引弧角的研究较为透彻，1979年颁布的规程中介绍了32种型式、280多个类别。

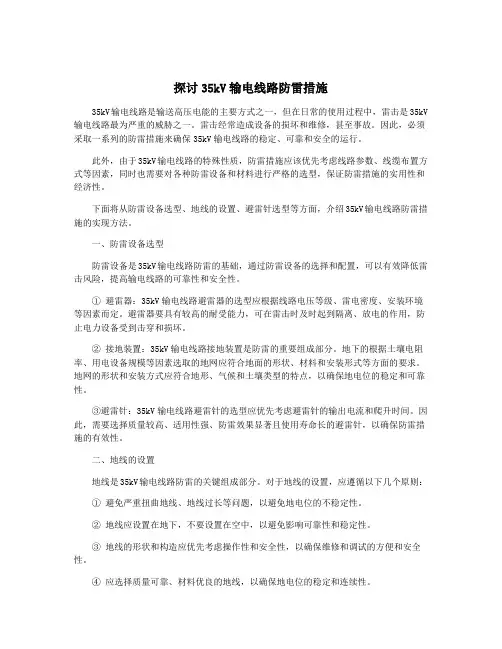

探讨35kV输电线路防雷措施35kV输电线路是输送高压电能的主要方式之一，但在日常的使用过程中，雷击是35kV 输电线路最为严重的威胁之一。

雷击经常造成设备的损坏和维修，甚至事故。

因此，必须采取一系列的防雷措施来确保35kV输电线路的稳定、可靠和安全的运行。

此外，由于35kV输电线路的特殊性质，防雷措施应该优先考虑线路参数、线缆布置方式等因素，同时也需要对各种防雷设备和材料进行严格的选型，保证防雷措施的实用性和经济性。

下面将从防雷设备选型、地线的设置、避雷针选型等方面，介绍35kV输电线路防雷措施的实现方法。

一、防雷设备选型防雷设备是35kV输电线路防雷的基础，通过防雷设备的选择和配置，可以有效降低雷击风险，提高输电线路的可靠性和安全性。

① 避雷器：35kV输电线路避雷器的选型应根据线路电压等级、雷电密度、安装环境等因素而定。

避雷器要具有较高的耐受能力，可在雷击时及时起到隔离、放电的作用，防止电力设备受到击穿和损坏。

② 接地装置：35kV输电线路接地装置是防雷的重要组成部分。

地下的根据土壤电阻率、用电设备规模等因素选取的地网应符合地面的形状、材料和安装形式等方面的要求。

地网的形状和安装方式应符合地形、气候和土壤类型的特点，以确保地电位的稳定和可靠性。

③避雷针：35kV输电线路避雷针的选型应优先考虑避雷针的输出电流和爬升时间。

因此，需要选择质量较高、适用性强、防雷效果显著且使用寿命长的避雷针，以确保防雷措施的有效性。

二、地线的设置地线是35kV输电线路防雷的关键组成部分。

对于地线的设置，应遵循以下几个原则：① 避免严重扭曲地线、地线过长等问题，以避免地电位的不稳定性。

② 地线应设置在地下，不要设置在空中，以避免影响可靠性和稳定性。

③ 地线的形状和构造应优先考虑操作性和安全性，以确保维修和调试的方便和安全性。

④ 应选择质量可靠、材料优良的地线，以确保地电位的稳定和连续性。

三、避雷针选型避雷针是35kV输电线路的一种主要防雷设备。

2019年32期方法创新科技创新与应用Technology Innovation and Application35kV 架空输电线路防雷整改赵兵（天生桥一级水电开发有限责任公司水力发电厂，贵州兴义562400）1线路概况某35kV 输电线路，为某水电厂的重要备用电源，特别是在枯水季节，该线路负担着水电厂的厂内部分负荷及黑启动要求。

线路全长约20Km ，60基杆塔，线路所处的区域，每年平均雷暴天为68.1天，属于强雷区。

线路杆塔大部分为铁塔，塔基基本都建在山顶或半山腰处，海拔高度绝大多数在1100米以上。

线路导线型号为JL/G1A-95/20,2条避雷线为镀锌钢绞线，保护角为15°~25°。

整条线路地形较为复杂，土质石多土少，表层多为强风化石土，土壤电阻率较高，经检测，土壤电阻率超过200Ω·m ，有部分杆塔达到1000Ω·m 以上，加上该地区山区为金属矿富矿区，使得线路雷害较为严重，年平均因雷击造成的跳闸事故多达7~8次，给线路的安全可靠的运行带来严重影响。

加强及改进该输电线路的防雷措施，成为了一项重要的工作。

235kV 输电线路雷击事故的几个主要雷电参数线路的防雷整改，应该先从几个主要的雷电参数进行核实和计算。

2.1雷电流幅值概率通过气象资料查明，该线路地区平均雷暴日数为68.1天，属于多雷区，根据我国电力行业标准DL/T620-1997《交流电气装置的过电压保护和绝缘配合》附录C1雷电流幅值的概率推荐的公式，雷电流幅值超过I 的概率可按下式求得：Da （lgP ）=（-I/88）×68.1式中：Da-100KA 雷电流幅值一年的概率；I-雷电流，KA ；68.1-线路所处地区年平均雷暴日数。

根据以上所式，可以求出该线路在I 1、I 2、I 3等不同雷电流幅值概率：I 1=100kA 时为5次/年，I 2=40kA 时为24次/年，I 3=30kA 时为31次/年。

35kV架空输电线路与防雷措施摘要：本文笔者主要针对35kV架空输电线与防雷措施开展分析，希望通过笔者的分析可以提升架空输电线路的防雷能力，确保输电线路的有效运行。

关键词：35kV；输电线；防雷；措施在电力系统中架空输电线发挥着重要的作用，它会受各种因素的影响，造成输电线的出现运行安全问题，因此想要保护电力系统，做好35kV架空输电线的防雷工作是非常重要的。

因此，笔者认为开展35kV架空输电线路与防雷措施方面的分析是非常必要的。

一、雷击的含义分析雷击的形式主要分为绕击雷和直击雷。

当架空输电线没有采取避雷措施时会造成雷过电压的情况，从而影响输电线路的运行。

电线杆塔是输电线设施的重要部分，在输配电的过程中具有重大的作用。

随着我国经济发展，输电线路不断增多，输电线线路的防雷保护也是电力建设施工、运行的重中之重。

同时电线杆塔也会直接影响到输电线路，一旦遇到雷击杆塔的事件就会将电感直接传输至架空输电线，导致输电线路的电位升高，从而影响到电力系统的运行。

二、35kV架空输电线路雷击原因（一）输电线路自身原因35kV架空输电线路受雷击的主要原因大部分是由于输电线路的自身原因。

由于架空输电线路周边也会有其他线路，在这种情况下很容易受到雷击的影响。

另外，其他线路的防雷技术存在不同，如果不对架空输电线路进行深度的研究，不采取有效的防雷措施，也无法达到防雷效果，从而受到雷击的影响。

虽然部分架空输电线路已经使用绝缘子，但仍然存在很多问题，当绝缘子被雷击中很难找出故障，尤其是后期维修工作，延长了维修的时间，也加大了维修的难度。

（二）外部环境原因架空输电线被雷击也会受到外部原因的影响。

尤其是在一些乡镇地区，架空输电线路受到雷击是一种常见现象，也存在当地居民对接地线偷盗情况，由于输电线路长期暴露在外部的环境下，经常会受到一些外部的因素造成一些安全事故，例如在雷雨天气，架空输电线路就会受到雷击，从而导致输电线路的运行失常，甚至出现失灵的情况。

架空输电线路防雷措施架空输电线路防雷措施架空输电线路是连接电源厂、变电站及用户的主要电力传输通道，是电网系统的重要组成部分。

然而，在雷电活动频繁的地区，架空输电线路往往面临严重的雷电灾害威胁，引发各种线路事故。

因此，架空输电线路的防雷工作至关重要，必须采取合理可行的措施来确保线路的安全运行。

一、架空输电线路的特点1、长线路、高杆塔：架空输电线路一般跨越山谷、河流等地形复杂的区域，需要高杆塔支撑，其线路长度往往达到几百公里以上。

2、集落密集：随着城市化进程的不断加快，架空输电线路不可避免地要穿越人口密集区域，这加大了防雷工作的难度。

3、高电压、大电流：架空输电线路一般采用高于220kV、甚至500kV以上的高电压输电，受电端的电流也很大，因此对防雷措施的要求很高。

二、架空输电线路的防雷措施1、引雷接地引雷接地是指将雷电引入地下，以减少雷电对架空输电线路的破坏力。

具体措施包括：（1）杆塔接地：对于架空输电线路的杆塔，在深层土壤中钻孔、埋放电极，将杆塔与深层土层直接接通，形成一定的接地网。

（2）导线接地：在架空输电线路导线的每个杆塔上，安装接地线，将导线接地，以震荡雷电电压。

2、避雷针避雷针是将空气中存在的雷电集中在避雷针顶部，减少大地与云之间的电荷过渡。

具体措施包括：（1）安装避雷针：在架空输电线路的每个杆塔上方，安装避雷针，将避雷针接地，使之与架空输电线路杆塔的接地网相连。

（2）避雷绝缘子串：在导线张力较大处，安装避雷绝缘子串，用以增强其防雷能力。

3、避雷装置避雷装置是指将雷击能量通过适当的元件进行断开，以保障线路安全。

具体措施包括：（1）雷电监测装置：通过架设适当的雷电监测装置，监测雷电密集区域的雷击情况，及时采取相应的措施。

（2）避雷放电装置：在导线张力较大处，采用避雷放电装置，在雷电冲击导线时，使其迅速放电，达到抵消雷电的效果。

三、结语架空输电线路的防雷工作需要综合考虑诸多因素，采取科学合理的措施和方法，才能确保线路的安全运行。

35kV输电线路雷击及防雷建议在我国电力系统各类事故、障碍中，输、配电线路的雷害事故占有很大的比例.由于输电线路对于保“网”的重要地位,如何减少输电线路雷害事故引起的跳闸,不但影响电力系统正常供电，增加输电线路及开关设备的维修工作量,而且由于输电线路上落雷,雷电波还会沿线路侵入变电所甚至用户，影响人身财产安全。

而在电力系统中,线路的绝缘最强,变电所次之发电机最弱，若发电厂、变电所的设备保护不完善,往往会引起其设备绝缘损坏,影响安全供电。

1输电线路遭受雷击的原因输电线路雷击闪电由雷云放电造成的过电压通过线路杆塔建立放电通道，导致线路绝缘击穿，这种过电压也称为大气过电压，可分为直击雷过电压和感应过电压。

按雷击的性质可分为直击雷和感应雷：1）直击雷。

当带电的雷云接近输电线路时雷电流沿空中通道注入雷击点,如避雷线、杆（塔)顶部导线等产生直击雷过电压。

雷云放电时,引起很大的雷电流，可达几十甚至几百kA,从而产生极大的破坏作用；2）感应雷。

当雷击于输电线路附近的大地或物品时，导致产生静电感应，致使先导路径附近的导线上积累了大量的异号束缚电荷，雷击后,主放电开始,导线中感应电压就会很大。

根据实测,感应雷电压幅值一般为300～400kV,击穿60～80cm的空气间隙，对于35kV及以下水泥杆线引起一定的闪络事故.雷电主要危害有以下几种：1）电流高压效应会产生高达数万伏甚至十万伏的冲击电压,如此巨大的电压瞬间冲击电力设备，足以击穿绝缘体,使设备发生短路，导致燃烧、爆炸等直接灾害。

2）电流高热效应会放出几十至上百千安的强大电流,并产生大量热能,在雷击点温度会很高，可导致金属熔化，引起火灾和爆炸。

3）雷电流机械效应主要表现为被雷击物体发生爆炸、扭曲、崩溃、撕裂等现象,导致财产损失和人员伤亡。

输电线路是电力系统的大动脉，它将巨大的电能输送到四面八方,是连接各个变电站、各重要用户的纽带.输电线路的安全运行，直接影响到了电网的稳定和向用户可靠供电。

分析35kV架空输电线路与防雷措施摘要: 在35kV架空输电线路运行中，雷击导线断线或跳闸成为了运行的危害之一。

本文对35kV架空输电线路的防雷措施进行分析，以确保输电线路有效运行。

关键词: 架空线路；防雷技术；对策分析引言：架空输电线在电力系统中发挥着重要作用，但同时也会受各种因素的影响，据此电力部门应做好电力保护工作，促进架空输电线的有效运行。

笔者将对雷击的发生原因加以分析，并提出一系列防雷措施，确保 35kV 架空输电线路的有效运行。

1.35kV 架空输电线路雷击原因分析1.1雷击形式（1）雷击形式通常包括绕击雷雨直击雷。

如果架空输电线未采取避雷措施便会导致雷过电压的情况，影响到输电线路的有效运行。

（2）反击：雷击杆塔时，由于杆塔接地电阻高或线路自身绝缘较弱，雷电流释放通道受阻，作用在绝缘子上的压差大于绝缘子的冲击放电电压，发生自杆塔向导线的绝缘闪络，形成反击。

1.2架空输电线路被雷电击中的原因分析（1）输电线路自身因素。

由于架空输电线路周边会有其他电路，在这种密集环境下，被雷击中的频率会更高。

与其他防雷技术不同的是，架空输电线研究力度不够深入，其防雷方式也未能得到有效应用，从而导致雷击现象产生。

针式绝缘子具有较好的防雷效果，但也存在许多问题，当针式绝缘子被雷击中，其故障便难以找出，维修难度加剧，维修时间延长。

（2）外部环境因素。

在乡镇地区十分常见的一种现象，当地居民偷盗接地线，导致输电线路长期暴露在外部环境，难免会产生诸多隐患，导致事故的发生。

在雷雨天气下容易受到雷击，从而失灵[2]。

（3）错误的防雷方式。

对于架空线路的防雷措施，我国大部分地区都是采取接地的方式：利用接地线接地，并在接地处安装低电阻装置。

这种方法在地表电阻比较小的平原地区还是比较实用的，但是在山地丘陵地区，这种接地方法的效果就不太明显，原因是在铺设接地网时，需要在四个塔脚处铺设一个较大面积的接地网，并分别安装低电阻装置，在雷击降下时，因接地线长，所以附加的电感会比较大，使得塔顶的电位相对较高，更容易遭受雷击，降低了35kV 架空线路防雷能力。

35kV输电线路防雷措施发布时间：2022-12-06T03:18:28.784Z 来源：《福光技术》2022年23期作者：何璇[导读] 如今，随着我国气候的不断变化，输电线路遭受雷电灾害时有发生，严重威胁着我国电网运行的安全性和可靠性。

雷击是导致线路跳闸并引起灾害的主要原因，甚至严重的时候会顺着电线传播而破坏变电所。

因此，我们应该采取有效的措施，避免输电线路遭受雷击。

遵义供电局贵州省遵义市 563000摘要：如今，随着我国气候的不断变化，输电线路遭受雷电灾害时有发生，严重威胁着我国电网运行的安全性和可靠性。

雷击是导致线路跳闸并引起灾害的主要原因，甚至严重的时候会顺着电线传播而破坏变电所。

因此，我们应该采取有效的措施，避免输电线路遭受雷击。

为了避免上述的现象发生，我们通常采用的主要防雷措施有：有效的降低杆塔接地电阻；在输电线路上增设避雷线；加装一定数量的耦合地线；进一步提高输电线路的绝缘水平等。

但是有些问题还是未能找到有效的解决办法，例如遇到土壤电阻率较高时或绕击雷对输电线路的影响等。

为此，这就需要我们采取更加有效的方法来提高输电线路的耐雷水平，减少可能出现的雷击跳闸率。

如今，在输电系统中应用范围最广的是在输电线路的两端或易雷击段安装避雷器，这种防雷技术在我国已经开始日趋完善。

关键词：输电线路；防雷；措施1输电线路遭受雷击的原因及所造成的损坏 1.1输电线路遭受雷击的原因输电线路遭受雷击是由于大气的过电压通过输电线路的杆塔形成一定的放电通道，最终导致输电线路的绝缘层被雷电击穿，该过电压又称大气过电压，可以分为两类，即感应过电压和直接过电压。

感应过电压是由于雷击能量较大，当大气中的雷电击到输电线路附近的地面上，线路中的三根导线因感应而产生较高的电压，该类过电压的电压幅值通常为300~400kA，可以有效的击穿空气间隙大概60~80cm，容易使一些线杆出现闪络事故。

直接过电压是由于输电线路直接遭受雷击，并且危害到设备绝缘的电压，该类过电压会引起很大的雷电流，有时可以达到几十甚至几百千安，对输电设备产生较大的破坏。
