常用一维条形码编码规则
常用一维条形码编码规则一维条形码是一种广泛使用的编码规则，用于在商品、邮件、文件等物品上标识和跟踪信息。
下面是一些常用的一维条形码编码规则。
1. UPC（Universal Product Code）：UPC是一种广泛应用于北美市场的编码规则。
它使用12个数字字符表示产品的标识号码，通常用于商品的销售和库存管理。
2. EAN（European Article Number）：EAN是一种在欧洲和全球范围内广泛使用的编码规则。
与UPC类似，EAN也使用13个数字字符表示产品的标识号码。
3. Code 39：Code 39是一种常用的字母和数字字符编码规则。
它可编码字母、数字和一些特殊字符，如空格、减号等。
Code 39条形码由一个起始字符、数据字符和一个终止字符组成。
4. Code 128：Code 128是一种高密度编码规则，它能编码所有ASCII字符（128个字符）。
Code 128条形码具有可变长度和高容错性，并且可以同时编码数字、字母和符号。
5. Codabar：Codabar是一种常用的编码规则，适用于一些特定的应用场景，如图书馆、银行、物流等。
Codabar条形码可编码数字、字母和一些特殊字符。
6. ITF（Interleaved 2 of 5）：ITF是一种高密度编码规则，常用于包装和运输行业的标识。
它可以编码数字，但不支持字母和特殊字符。
ITF条形码由两个数字字符和一个空格字符组成，可以同时表示两个数字。
7. MSI Plessey：MSI Plessey是一种数字编码规则，常用于库存管理和数据跟踪。
它可以编码数字字符，并具有高容错性能。
8. Pharmacode：Pharmacode是一种特殊的编码规则，主要用于药品标识。
Pharmacode条形码由数字字符组成，用于唯一标识药品包装。
以上是一些常用的一维条形码编码规则。
不同的规则适用于不同的应用场景，具有不同的特点和优势。
选择合适的编码规则有助于提高条形码的可读性和可靠性。
常用一维条形码编码规则汇总
常用一维条形码编码规则汇总一维条形码是由一系列竖条和空白组成的编码符号，用于标识和识别商品和其他物品。
常见的一维条形码编码规则主要包括EAN-13、UPC、Code 39、Code 128等。
1. EAN-13（European Article Number 13）：EAN-13是一种全球通用的13位条形码标准，用于商品的条形码编码。
它由3个编码组成，分别是国家代码、制造商代码和产品代码。
第一位是国家代码，接下来的5位是制造商代码，最后的5位是产品代码。
EAN-13条形码的数字由黑条和白条组成，黑条表示二进制的1，白条表示二进制的0。
EAN-13条形码可以容纳12个数字字符以及一个校验位，用于检测条形码是否输入正确。
2. UPC（Universal Product Code）：UPC是美国商品通用条形码标准，它由12位数字组成。
UPC条形码使用的编码规则和EAN-13类似，不同的是UPC没有国家代码。
UPC-A是最常见的UPC条形码类型，它包含6个制造商代码和5个产品代码，最后一位是校验位。
3. Code 39：Code 39是一种常用的字母和数字条形码编码规则，可以编码0到9的数字、大写字母以及一些特殊字符。
Code 39条形码采用宽条和窄条组成编码符号，每个字符由5个条组成（3个宽条和2个窄条）。
条码包含一个开始字符（*），一个结束字符（*），以及一个校验位。
4. Code 128：Code 128是一种可以编码所有ASCII字符的一维条形码规则。
Code 128条形码由若干个字符符号组成，每个字符符号包含3个条和3个空白。
Code 128可以编码数字、字母以及各种特殊字符。
条形码的首位是一个起始字符，尾部是一个结束符。
Code 128还包含一种应为校验字符。
5. ITF-14（Interleaved 2 of 5）：ITF-14是一种用于包装上的条形码编码规则，它由14位数字组成。
ITF-14采用条和空间交叉的方式编码符号，每小时和空格都由两个条和三个空组成。
常用一维条码信息比较
信息密度的概念
什么是信息密度？
信息密度是用来干什么的？ 影响它的主要因素是什么？ 研究它有什么作用？
常用一维条码的信息密度(1)
L：窄元素
交叉二五码:
k：宽/窄
偶数
奇数，补虚0 二五码：
n n（2K 8) L (4 K 8) L L
三九码：
n (n 2) 3K 6 1) L L （
二五码：3.20个字符/cm
三九码：2.91个字符/cm
UPC：5.05个字符/cm EAN-13：5.47个字符/cm 128码：3.64个字符/cm 或 7.27个数字/cm
连续型条码与离散型条码
什么是离散型条码？
离散型条码有：25码、39码
什么是连续型条码？
连续型条码有：交叉25码、 UPC码、 128码、 EAN-13码
1 ( 2 K 8) L
1 (3K 6 1) L
三九码：
计算中的问题及解决方案（1）
UPC:
12 95 L
12 95 L
13 EAN-13 : 95 L
128码:
13 95 L
1 11L
1 11L
计算中的问题及解决方案（2）
不同条码宽窄比不一样（保留两位小数）
假设：L=0.25mm K=2.25 交叉二五码：5.33个字符/cm
高密度条码和低密度条码
汇报到此结束，
谢谢大家 !
主讲：庞懿雄、余新印、 秦羽舒、刘怡璘
2012年3月28日星期三
常用一维条码的信息密度(2)
UPC:
12 95 L
Hale Waihona Puke AN-13 :13 95 L
常用一维条形码编码规则

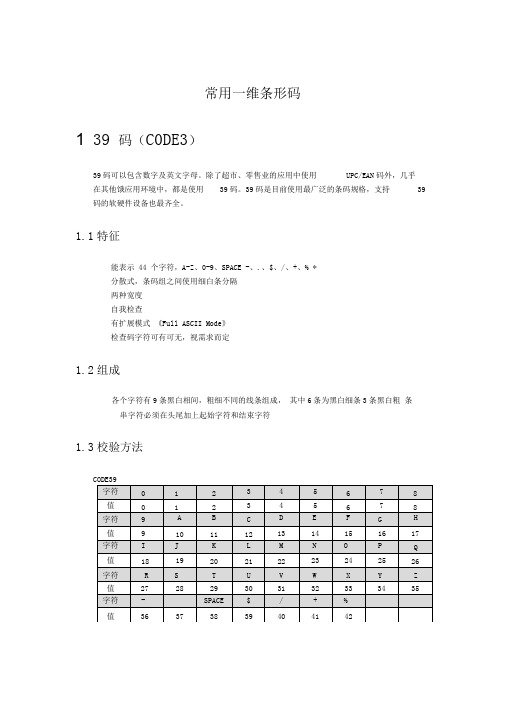

常用一维条形码1 39 码（C0DE3）39码可以包含数字及英文字母。
除了超市、零售业的应用中使用UPC/EAN码外，几乎在其他饿应用环境中，都是使用39码。
39码是目前使用最广泛的条码规格，支持39 码的软硬件设备也最齐全。
1.1特征能表示 44 个字符，A-Z、0-9、SPACE -、.、$、/、+、% *分散式，条码组之间使用细白条分隔两种宽度自我检查有扩展模式《Full ASCII Mode》检查码字符可有可无，视需求而定1.2组成各个字符有9条黑白相间，粗细不同的线条组成，其中6条为黑白细条3条黑白粗条串字符必须在头尾加上起始字符和结束字符1.3校验方法CODE391.4条码说明1.5编码表1 =寬黑條/白條0二細黑條/白條P.S.在程序中可以使用"11”表示宽黑条，’1'表示细黑条，"00”表示宽白条，“0”表示细白条。
那么字符 1就可以表示为110100101011。
使用此方法建立一个编码表，每个字符可以长度为12的“01”字符串来表示。
1.6典型CODE39条码*8 1000034*1.7 CODE3啲扩展码扩展码表同CODE93但是扩展方式不同，39码使用$,/,+.%与其26个大写字母组合, 表示ASCII 码表中的其他字符。
条空表示方式和校验方式与标准39码相同。
93码中使用的控制码与 26个大写字母的组合。
2 93 码(CODE93)2.1组成字母：A-Z，数字：0-9，符号：SPACE, - , . , $ , / , +, %, 控制码：$ , / , +, %, 起始结束码：口每个字由9个模组成，包括3条粗细黑条及3条粗细白条。
每一黑条或白条有可能为1.2.3.4 模组成2.2特征用4个控制码$, %, /, + 组合其他字母或符号，可编程 FULL ASCII字母，读码器读至吐面4个控制码的组合时候，送出的字尾所对应的ASCII。
有2个检验码C和K。
七个一维条码的类型
左右两侧空白区，起始符、条码数据符（包括符号校验字符）、终止符、如上图所示，条码字符间隔是一个空，它将条码字符分隔开。每一个条码字符由九个单元组成（5个条单元和4个空单元），其中3个单元是宽单元（用二进制“1”表示），其余是窄单元（用二进制“0”表示）
目前广泛应用在汽车行业、材料管理、经济管理、医疗卫生和邮政、储运单元等领域。
一维条码类型：一维条码。

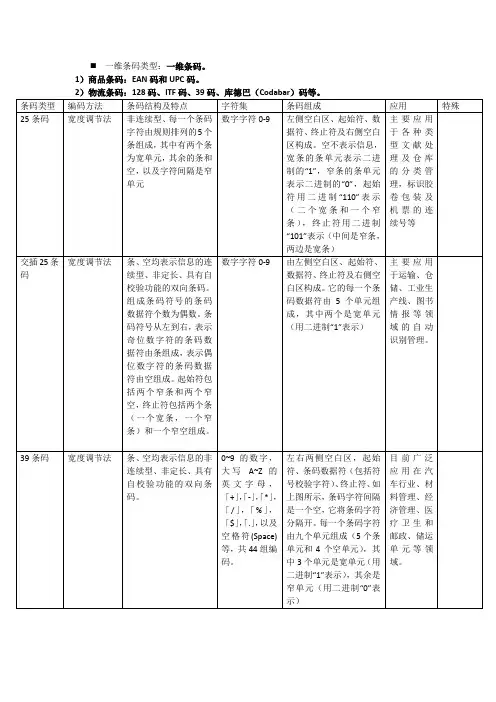

1）商品条码：EAN码和UPC码。
2）物流条码：128码、ITF码、39码、库德巴（Codabar）码等。
条码类型
编码方法
条码结构及特点
字符集
条码组成
应用
特殊
25条码
宽度调节法
非连续型、每一个条码字符由规则排列的5个条组成，其中有两个条为宽单元，其余的条和空，以及字符间隔是窄单元
库德巴条码
宽度调节法
一种条、空均表示信息的非连续型、非定长、具有自校验功能的双向条码。它由条码字符及对应的供人识别字符组成。
（1）数字字符：0-9（10个数字）；
（2）英文字母：A-D（4个字母）；
（3）特殊字符：-（减号）$（美元符号）：（冒号）/（斜杠）•（圆点）+（加号）字母A、B、C、D只用于起始字符和终止字符，其选择可任意组合。
由左侧空白区、起始符、数据符、终止符及右侧空白区构成。它的每一个字符由7个单元组成（4个条单元和3个空单元），其中两个或3个是宽单元（用二进制“1”表示），其余是窄单元（用二进制“0”表示）。
广泛应用于医疗卫生和图书馆行业，也用于邮政快件上。美国输血协会还将库德巴条码规定为血袋标识的代码，以确保操作准确，保护人类生命安全。
UCC/EAN-128条码
模块组配法
它是一种连续型、非定长、有含义的高密度，高可靠，两种独立的校验方式的代码。同样他是唯一能够应用标识的条码符号。
目前广泛应用在汽车行业、材料管理、经济管理、医疗卫生和邮政、储运单元等领域。
一维条码类型：一维条码。
1）商品条码：EAN码和UPC码。
2）物流条码：128码、ITF码、39码、库德巴（Codabar）码等。
条码类型
编码方法
条码结构及特点
字符集
条码组成
应用
特殊
25条码
宽度调节法
非连续型、每一个条码字符由规则排列的5个条组成，其中有两个条为宽单元，其余的条和空，以及字符间隔是窄单元
库德巴条码
宽度调节法
一种条、空均表示信息的非连续型、非定长、具有自校验功能的双向条码。它由条码字符及对应的供人识别字符组成。
（1）数字字符：0-9（10个数字）；
（2）英文字母：A-D（4个字母）；
（3）特殊字符：-（减号）$（美元符号）：（冒号）/（斜杠）•（圆点）+（加号）字母A、B、C、D只用于起始字符和终止字符，其选择可任意组合。
由左侧空白区、起始符、数据符、终止符及右侧空白区构成。它的每一个字符由7个单元组成（4个条单元和3个空单元），其中两个或3个是宽单元（用二进制“1”表示），其余是窄单元（用二进制“0”表示）。
广泛应用于医疗卫生和图书馆行业，也用于邮政快件上。美国输血协会还将库德巴条码规定为血袋标识的代码，以确保操作准确，保护人类生命安全。
UCC/EAN-128条码
模块组配法
它是一种连续型、非定长、有含义的高密度，高可靠，两种独立的校验方式的代码。同样他是唯一能够应用标识的条码符号。
一维条码码制标准介绍
一维条码的码制标准包括多种不同的类型，其中一些常见的码制包括EAN码、39码、交叉25码、UPC码、128码、93码、ISBN码以及Codabar（库德巴码）等。
* EAN码：是国际通用的符号体系，是一种长度固定、无含意的条码，所表达的信息全部为数字，主要应用于商品标识。
* 39码和128码：为国内企业内部自定义码制，可以根据需要确定条码的长度和信息，它编码的信息可以是数字，也可以包含字母，主要应用于工业生产线领域、图书管理等。
* 93码：是一种类似于39码的条码，它的密度较高，能够替代39码。
这些码制都有各自的应用领域和特点，可以根据实际需要选择合适的码制来满足不同的需求。
列举一维条码的主要码制
一维条码是一种用于储存商品信息的编码系统，常见的一维条码主要包括以下几种码制：
EAN-13（欧洲文章编号-13位码）：主要用于商品的全球唯一标识。
由13位数字组成，其中前12位是商品的国家代码和制造商代码，最后一位是校验位。
UPC（统一商品代码）：主要在北美地区使用。
有两种版本，UPC-A和UPC-E。
UPC-A由12位数字组成，包括商品的制造商代码和产品代码。
UPC-E是对UPC-A的压缩形式，适用于较小的包装。
Code 39：广泛应用于工业和物流领域。
由字母、数字和一些特殊字符组成。
它可以编码全部大写字母、数字0-9和一些符号。
Code 128：高密度条码，可表示任意ASCII字符。
适用于包含大量文本信息的条码，如物流标签和运输包装。
ITF（交叉二五码）：用于标识运输和包装单位的商品。
由数字0-9组成，每个字符由5个模块的线条组成。
Codabar：常用于图书馆系统和物流领域。
由数字0-9和几个特殊字符组成。
这些是一维条码中的主要码制，它们在不同的应用场景中有各自的特点和用途。
根据不同的需求和标准，选择适合的码制来编码和识别商品信息。
常用一维条形码编码规则
常用一维条形码编码规则一维条形码是一种广泛应用于商业领域的编码系统，用于对产品、物品和文件等进行唯一标识。
常用的一维条形码编码规则有Code 39、Code 128、EAN-13和UPC-A等。
下面将详细介绍这些常用一维条形码编码规则。
1. Code 39Code 39是一种最常用的一维条形码编码规则，由数字0-9、大写字母A-Z和特殊字符组成。
每个字符由一定数量的线条和空白组成，其中一个特殊字符"*"用于起始和结束标记。
Code 39广泛应用于库存管理、快递追踪、图书馆管理等领域。
2. Code 128Code 128是一种高密度编码规则，可以编码所有ASCII字符集中的字符，包括字母、数字、标点符号和控制字符等。
Code 128使用三种不同类型的字符集，其中一种是特殊字符集，用于编码特殊字符。
Code 128广泛用于零售行业、物流管理和制造业等领域。
3.EAN-134.UPC-A5.ITF-14ITF-14是用于外包装的一维条形码编码规则，由14位数字组成，用于唯一标识外包装。
ITF-14常用于物流管理，用于跟踪和管理产品的流转。
6. CodabarCodabar是一种低密度编码规则，由数字0-9、大写字母A-D和特殊字符组成。
Codabar通常用于图书馆管理、快递追踪和移动设备应用。
除了以上常用的一维条形码编码规则，还有许多其他规则在特定领域有应用，例如Code 93、MSI和PostNet等。
这些编码规则的选择取决于具体应用的需求，包括编码长度、字符集和应用领域等。
常用一维条码分析
表5-113位代码结构 结构种类 结构一 结构二 厂商识别代码 X13X12X11X10X9 X8X7 X13X12X11X10X9 X8X7X6 商品项目代码 X6X5X4X3X2 X5X4X3X2 校验码 X1 X1
结构三
结构四
X13X12X11X10X9 X8X7X6X5
X13X12X11X10X9 X8X7X6X5X4
5
6 7 8 9
0110001
0101111 0111011 0110111 0001011
0111001
0000101 0010001 0001001 0010111
1001110
1010000 1000100 1001000 1110100
EAN-13左侧数据符商品条码字符集 前置码数值 代码位置序号 12 11 10 0 1 2 A A A A A A A B B
四、物流单元标签
(一)标签格式
一个完整的物流单元标签包括三个标签区段，从上到下 的顺序通常为：承运商区段、客户区段和供应商区段。
任务三 物流单元的编码分析
四、物流单元标签
(二)标签尺寸
用户可以根据需要选择105 mm×148 mm（A6规格） 或148 mm×210 mm（A5规格）两种尺寸。 当只有SSCC或者SSCC和其他少量数据时，可选择105 mm×148 mm。
• 交插25条码（interleaved 2 of 5 bar code） 是在25条码的基础上发展起来的，由美国 的Intermec公司于1972年发明的。它弥补 了25条码的许多不足之处，不仅增大了信 息容量，而且由于自身具有校验功能，还 提高了可靠性。交插25条码起初广泛应用 于仓储及重工业领域，1987年开始用于运 输包装领域。
条形码的分析报告
条形码
一、一维条形码 二、二维条形码 三、一维码和二维码的区别
、
一维条形码
1. 一维条形码的简述 2. 一维条码规格的内容 3. 一维条码符号的结构 4. 一维码的类别
一维条形码
1. 一维条形码的简述 2. 一维条码规格的内容 3. 一维条码符号的结构 4. 一维码的类别
1、一维码的简述
• 一维条码是将线条与空白按照一定的编码规则组合起 来的符号，用以代表一定的字母、数字等资料。在进 行辨识的时候，是用条码阅读机扫描，得到一组反射 光信号，此信号经光电转换後变为一组与线条、空白 相对应的电子讯号，经解码後还原为相应的文数字， 再传入电脑。
Trioptic 39 码起始符/终止符传送：Trioptic 39 码的起始符和 终止符是“*”。如使能，输出字符数据包含两个“$”
4、一维码的类别
一、UPC码
十一 、CODE 11(USD-8)
二、EAN码
十二、 MSI Plessey
三、ISBN码
十三、 Plessey
四、ISSN码
十四、 PostNet
版本
应用对象
格式
UPC-A UPC-B UPC-C UPC-D UPC-E 注：S－系统码
通用商品 医药卫生 产业部门 仓库批发 商品短码
X－资料码
SXXXXX XXXXXC SXXXXX XXXXXC XSXXXXX XXXXXCX SXXXXX XXXXXCXX XXXXXX
C－检查码
下面将再进一步介绍最常用的UPC标准码 (UPC-A码)和 UPC缩短码(UPC-E码)的结构与 编码方式。
六、三九码
十六、 Code 32
七、二五条码
十七、 JAN-13
一、一维条形码 二、二维条形码 三、一维码和二维码的区别
、
一维条形码
1. 一维条形码的简述 2. 一维条码规格的内容 3. 一维条码符号的结构 4. 一维码的类别
一维条形码
1. 一维条形码的简述 2. 一维条码规格的内容 3. 一维条码符号的结构 4. 一维码的类别
1、一维码的简述
• 一维条码是将线条与空白按照一定的编码规则组合起 来的符号，用以代表一定的字母、数字等资料。在进 行辨识的时候，是用条码阅读机扫描，得到一组反射 光信号，此信号经光电转换後变为一组与线条、空白 相对应的电子讯号，经解码後还原为相应的文数字， 再传入电脑。
Trioptic 39 码起始符/终止符传送：Trioptic 39 码的起始符和 终止符是“*”。如使能，输出字符数据包含两个“$”
4、一维码的类别
一、UPC码
十一 、CODE 11(USD-8)
二、EAN码
十二、 MSI Plessey
三、ISBN码
十三、 Plessey
四、ISSN码
十四、 PostNet
版本
应用对象
格式
UPC-A UPC-B UPC-C UPC-D UPC-E 注：S－系统码
通用商品 医药卫生 产业部门 仓库批发 商品短码
X－资料码
SXXXXX XXXXXC SXXXXX XXXXXC XSXXXXX XXXXXCX SXXXXX XXXXXCXX XXXXXX
C－检查码
下面将再进一步介绍最常用的UPC标准码 (UPC-A码)和 UPC缩短码(UPC-E码)的结构与 编码方式。
六、三九码
十六、 Code 32
七、二五条码
十七、 JAN-13
常用一维条码分析
代码结构
储运包装商品包装指示符
内部所含零售商品代码前12位
校验码
V
X12X11X10X9X8X7X6X5X4X3X2X1
C
表6-1储运包装商品14位代码结构
采用EAN/UPC、ITF-14或UCC/EAN-128条码表示。当储运包装商品不是零售商品时，应在13位代码前补“0”变成14位代码，采用ITF-14或UCC/EAN-128条码表示。
物流单元的编码分析
零售商品应用条码分析
常用一维条码分析
储运包装条码的应用
01
02
某服装公司的条码应用案例分析
思考：用到了商品条码的哪些要求？
案例分析：
商品条码的代码结构组成及相关含义
01
代码的编制原则
02
商品条码的放置位置
03
要 点：
任务一 零售商品应用条码分析 三、零售商品应用条码的代码结构
பைடு நூலகம்
14位代码的条码表示
ITF-14与交插25码
(三)属性信息的条码表示
果需要标识储运包装商品的属性信息（如所含零售商品的数量、重量、长度等），可在13或14位代码的基础上增加属性信息。
物流单元标识代码采用系列货运包装箱代码（SSCC）表示，由扩展位、厂商识别代码、系列号和校验码4个部分组成 。
(一)物流单元标识代码的结构
SSCC与应用标识符AI（00）一起使用，采用UCC/EAN-128条码符号表示；附加信息代码与相应的应用标识符AI一起使用，采用UCC/EAN-128条码表示 。 加信息代码是标识物流单元相关信息、贸易与物流量度、物流单元内贸易项目的数量等信息）的代码，由应用标识符AI和编码数据组成 。
五 、条码符号的放置
储运包装商品包装指示符
内部所含零售商品代码前12位
校验码
V
X12X11X10X9X8X7X6X5X4X3X2X1
C
表6-1储运包装商品14位代码结构
采用EAN/UPC、ITF-14或UCC/EAN-128条码表示。当储运包装商品不是零售商品时，应在13位代码前补“0”变成14位代码，采用ITF-14或UCC/EAN-128条码表示。
物流单元的编码分析
零售商品应用条码分析
常用一维条码分析
储运包装条码的应用
01
02
某服装公司的条码应用案例分析
思考：用到了商品条码的哪些要求？
案例分析：
商品条码的代码结构组成及相关含义
01
代码的编制原则
02
商品条码的放置位置
03
要 点：
任务一 零售商品应用条码分析 三、零售商品应用条码的代码结构
பைடு நூலகம்
14位代码的条码表示
ITF-14与交插25码
(三)属性信息的条码表示
果需要标识储运包装商品的属性信息（如所含零售商品的数量、重量、长度等），可在13或14位代码的基础上增加属性信息。
物流单元标识代码采用系列货运包装箱代码（SSCC）表示，由扩展位、厂商识别代码、系列号和校验码4个部分组成 。
(一)物流单元标识代码的结构
SSCC与应用标识符AI（00）一起使用，采用UCC/EAN-128条码符号表示；附加信息代码与相应的应用标识符AI一起使用，采用UCC/EAN-128条码表示 。 加信息代码是标识物流单元相关信息、贸易与物流量度、物流单元内贸易项目的数量等信息）的代码，由应用标识符AI和编码数据组成 。
五 、条码符号的放置
常用一维条形码编码规则
常用一维条形码139码（CODE39）39码可以包含数字及英文字母。
除了超市、零售业的应用中使用UPC/EAN码外,几乎在其他饿应用环境中，都是使用39码。
39码是目前使用最广泛的条码规格，支持39码的软硬件设备也最齐全。
1.1 特征◆能表示44个字符，A—Z、0-9、SPACE、-、.、＄、/、+、%、＊◆分散式,条码组之间使用细白条分隔◆两种宽度◆自我检查◆有扩展模式《Full ASCII Mode》◆检查码字符可有可无，视需求而定1.2 组成◆各个字符有9条黑白相间，粗细不同的线条组成，其中6条为黑白细条3条黑白粗条◆一串字符必须在头尾加上起始字符和结束字符“＊”1.3 校验方法找到输入字符串每个字符对应值，求和，除以43，取余数。
1.4 条码说明1.5 编码表P.S。
在程序中可以使用“11”表示宽黑条，‘1’表示细黑条，“00"表示宽白条，“0”表示细白条。
那么字符1就可以表示为110100101011。
使用此方法建立一个编码表，每个字符可以长度为12的“01"字符串来表示.1.6 典型CODE39条码1.7 CODE39的扩展码扩展码表同CODE93。
但是扩展方式不同，39码使用$，/,+。
%与其26个大写字母组合，表示ASCII码表中的其他字符。
条空表示方式和校验方式与标准39码相同。
93码中使用的控制码与26个大写字母的组合。
293码（CODE93)2.1 组成◆字母：A—Z，数字：0—9，符号：SPACE, —，。
, $ ，/ , +，％，控制码：$ ，/ , +, ％,起始结束码：□◆每个字由9个模组成，包括3条粗细黑条及3条粗细白条。
每一黑条或白条有可能为1。
2.3。
4模组成2.2 特征◆用4个控制码$，％，/，+ 组合其他字母或符号,可编程FULL ASCII字母，读码器读到上面4个控制码的组合时候，送出的字尾所对应的ASCII。
◆有2个检验码C和K。
2.3 校验方法◆先查出资料所对应值,对应值的表如下号作为权值,分别乘以对应值，求和,除以47，取余数◆检查码K由C位用1—15顺序排列，若资料差偶偶15位，再从1-15起算，顺序号作为权值，分别乘以对应值，求和，除以47，取余数◆举例：资料C O D E SP 9 3 “C”“K”资料对应值12 24 13 14 38 9 3C 排列顺序7 6 5 4 3 2 1K 排列顺序8 7 6 5 4 3 2 1(1x3) + （2x9）+ （3x38) + (4x14）+ （5x13) + （6x24) + (7x12) = 484C = 484 ÷47 = 10……14 （余数)则 C = 14 = E （对应值)(1x14) + （2x3) + (3x9) + (4x38) + (5x14) + （6x13）+ (7x24) + (8x12)= 611K = 611 ÷47 = 13……0 （余数)則K = 0 = 0 （对应值）2.4 条码说明2.5 编码表P。
常用一维条码分析PPT文档共54页
常用一维条码分析
56、死去何所道，托体同山阿。 57、春秋多佳日，登高赋新诗。 58、种豆南山下，草盛豆苗稀。晨兴 理荒秽 ，带月 荷锄归 。道狭 草木长 ，夕露 沾我衣 。衣沾 不足惜 ，但使 愿无违 。 59、相见无杂言，但道桑麻长。 60、迢迢新秋夕，亭亭月将圆。
56、书不仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿
拉
60、生活的道路一旦选定，就要勇敢地 走到底 ，决不 回头。
56、死去何所道，托体同山阿。 57、春秋多佳日，登高赋新诗。 58、种豆南山下，草盛豆苗稀。晨兴 理荒秽 ，带月 荷锄归 。道狭 草木长 ，夕露 沾我衣 。衣沾 不足惜 ，但使 愿无违 。 59、相见无杂言，但道桑麻长。 60、迢迢新秋夕，亭亭月将圆。
56、书不仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿
拉
60、生活的道路一旦选定，就要勇敢地 走到底 ，决不 回头。
常用一维条形码编码规则
常用一维条形码139码（CODE39）39码可以包含数字及英文字母。
除了超市、零售业的应用中使用UPC/EAN码外，几乎在其他饿应用环境中，都是使用39码。
39码是目前使用最广泛的条码规格，支持39码的软硬件设备也最齐全。
1.1特征◆能表示44个字符，A-Z、0-9、SPACE、-、.、$、/、+、%、*◆分散式，条码组之间使用细白条分隔◆两种宽度◆自我检查◆有扩展模式《Full ASCII Mode》◆检查码字符可有可无，视需求而定1.2组成◆各个字符有9条黑白相间，粗细不同的线条组成，其中6条为黑白细条3条黑白粗条◆一串字符必须在头尾加上起始字符和结束字符“*”1.3校验方法CODE39找到输入字符串每个字符对应值，求和，除以43，取余数。
1.4条码说明1.5编码表P.S.在程序中可以使用“11”表示宽黑条，‘1’表示细黑条，“00”表示宽白条，“0”表示细白条。
那么字符1就可以表示为110100101011。
使用此方法建立一个编码表，每个字符可以长度为12的“01”字符串来表示。
1.6典型CODE39条码1.7CODE39的扩展码扩展码表同CODE93。
但是扩展方式不同，39码使用$,/,+.%与其26个大写字母组合，表示ASCII码表中的其他字符。
条空表示方式和校验方式与标准39码相同。
93码中使用的控制码与26个大写字母的组合。
293码(CODE93)2.1组成◆字母：A-Z，数字：0-9，符号：SPACE, - , . , $ , / , +, %, 控制码：$ , / , +, %,起始结束码：□◆每个字由9个模组成,包括3条粗细黑条及3条粗细白条。
每一黑条或白条有可能为1.2.3.4模组成2.2特征◆用4个控制码$, %, /, + 组合其他字母或符号，可编程FULL ASCII字母，读码器读到上面4个控制码的组合时候，送出的字尾所对应的ASCII。
◆有2个检验码C和K。
2.3校验方法◆先查出资料所对应值，对应值的表如下◆检查码C由资料的最右边一位用1-20顺序排列，若资料超过20位，在从1-20起算，顺序号作为权值，分别乘以对应值，求和，除以47，取余数◆检查码K由C位用1-15顺序排列，若资料差偶偶15位，再从1-15起算，顺序号作为权值，分别乘以对应值，求和，除以47，取余数◆举例：资料C O D E SP 9 3 “C”“K”资料对应值12 24 13 14 38 9 3C 排列顺序7 6 5 4 3 2 1K 排列顺序8 7 6 5 4 3 2 1(1x3) + (2x9) + (3x38) + (4x14) + (5x13) + (6x24) + (7x12) = 484C = 484 ÷47 = 10……14 (余数)则C = 14 = E (对应值)(1x14) + (2x3) + (3x9) + (4x38) + (5x14) + (6x13) + (7x24) + (8x12) = 611K = 611 ÷47 = 13……0 (余数)則K = 0 = 0 (对应值)2.4条码说明2.5编码表P.S.程序编码中，结束符号模块比起始符号多一个“1”；使用控制符组合字母所表示的字符，编码时需要分解成控制符和大写字母两个模块。
第4章_常用的一维条码
字符“3”的二进制表示
2、25条码结构
25条码由左侧空白区、起始符、数据符、终止符及右侧 空白区构成。
起始符 终止符
用二进制“110”表示， 用二进制“101”表示。
3、25字符集及其条码符号
4、画出“2014”的25条码 字符“2”— 0 1 0 0 1
字符“0”— 0 0 1 1 0 字符“1”— 1 0 0 0 1 字符“4”— 0 0 1 0 1
数据字符
字符值
S
28
1
1
2
2
3
3
＄
39
5
5
总和
除以43，余数 数值对应字符 带校验字符的 数据字符 S 1 2
78
78÷43 = 35 Z 3 ＄ 5 Z
5、计算39条码 “2014”的校验码， 并画出带校验码的“2014”的39条码。
二进制条 字符“2”— 0 1 0 0 1 字符“0”— 0 0 1 1 0 字符“1”— 1 0 0 0 1 字符“4”— 0 0 1 0 1 二进制空 0 1 0 0 0 1 0 0 0 1 0 0 0 1 0 0
例如，画出“251”交插25条码
4、画出“2014”的交插25条码 字符“2”— 0 1 0 0 1
字符“0”— 0 0 1 1 0 字符“1”— 1 0 0 0 1 字符“4”— 0 0 1 0 1
4.3
39条码
1、39条码含义
39条码是一种条、空均表示信息的非连续型、非定长、 具有自校验功能的双向条码。
4.4
库德巴条码
1、库德巴条码含义
库德巴条码是一种条、空均表示信息的非连续型、非定 长、具有自校验功能的双向条码。 它的每一个字符由7 个单元组成（ 4 个条单元和 3 个空单 元），其中两个或 3 个是宽单元（用二进制“ 1” 表 示），其余是窄单元（用二进制“0” 表示）。
一维码的种类和用途
一维码的种类和用途
一维码是一种由一条线组成的条形图形，用于存储少量的数据信息。
以下是一些常见的一维码种类和用途：
1. EAN-13：用于商品条码，包含13位数字，标识产品的制造
商和产品的特定信息。
2. UPC：是EAN-13码的美国版本，通常用于北美地区的商品。
3. Code 39：一种常见的字母数字码，可用于标识物品、库存
管理和物流追踪。
4. Code 128：一种高密度的编码方式，支持字符集更广泛，常
用于物流和运输行业。
5. QR码：QR码是一种二维码，可以存储更多的信息，包括
文字、链接、联系方式等。
常用于移动支付、电子名片、广告宣传等领域。
6. ITF：用于包装和物流行业，常用于标识纸板箱和货物。
7. Codabar：用于图书馆、邮政等行业，支持字符集较窄。
8. MSI Plessey：常用于库存管理和图书馆管理，适用于数字
0-9。
这些只是一些常见的一维码种类，不同的行业和应用领域可能会有其他定制的一维码类型。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
由左侧空白区 、起始符、左 侧数据符、中 间分隔符、右 侧数据符、校 验符、终止符 、右侧空白区 及供人识别字 符组成，如图 5-4和图5-5所 示
(一)EAN/UPC条码的符号结构
UPC-A和UPC-E条码符号结构 :
UPC-A条码左、右侧空白区最小宽度均为9个模块宽，其他结 构与EAN-13商品条码相同，如图5-7所示。
零售商品应用 条码的代码结构
（一） 13位代码结构
13位代码结构
厂商识别代码
商品项目代码
校验码
由7～10位数字组成， 前3位代码为前缀码， 国际物品编码协会已 分配给中国物品编码
中心的前缀码为 690～695
2～5位数字组成，一 般由厂商编制，也可 由中国物品编码中心
负责编制
校验码为1位数字， 用于检验整个编码的
①曲面上的条码符号位置
(一)EAN/UPC条码的符号结构
EAN-13条码 符号结构 :
由左侧空白区 、起始符、左 侧数据符、中 间分隔符、右 侧数据符、校 验符、终止符 、右侧空白区 及供人识别字 符组成，如图 5-1和图5-2所 示
(一)EAN/UPC条码的符号结构
EAN-8条码 符号结构 :
695
X5-X2是商品项目代 码，由4位数字组成。 中国物品编码中心负
责分配和管理
X1是校验码，为1位 数字，用于检验整个
编码的正误
（三） 12位代码结构
12位代码结构 （可以用UPC-A和UPC-E两种商品条码的符号 ）
厂商识别代码
商品项目代码
校验码
四、代码的编制原则
代码的编制原则
五 、条码符号的放置
（5）方向原则
• ①通则
• 商品包装上条码符号宜横向放置，如图5-19（a） 所示。横向放置时，条码符号的供人识别字符应 为从左至右阅读。
• 在印刷方向不能保证印刷质量或者商品包装
表面曲率及面积不允许的情况下，应该将条码符 号纵向放置如图5-19（b）所示。纵向放置时，条 码符号供人识别字符的方向宜与条码符号周围的 其他图文相协调。
任务一 零售商品应用条码分析
三、条码表示
零售商品代码的条码表示采用ISO/IEC 15420中定义 的EAN/UPC 条码码制。
EAN-13
条码表示
EAN-8 UPC-A/E
(二) EAN/UPC条码的二进制表示
二进制
EAN/UPC条码字符集包括A子集、 B子集和C子集。每个条码字符由2 个“条”和2个“空”构成。
每个“条”或“空”由1～4个模块 组成，每个条码字符的总模块数为 7。 用二进制“1”表示“条”的模块， 用二进制“0”表示“空”的模块， 条码字符集可表示0～9共10个数字 字符，如图5-9所示。
EAN/UPC条码字符集的二进制表示
数字字符 0 1 2 3 4 5 6 7 8 9
A子集 0001101 0011001 0010011 0111101 0100011 0110001 0101111 0111011 0110111 0001011
正误
表5-113位代码结构
结构种类 厂商识别代码 商品项目代码 校验码
结构一 X13X12X11X10X9 X6X5X4X3X2
X1
X8X7
结构二 X13X12X11X10X9
X5X4X3X2
X1
X8X7X6
结构三 X13X12X11X10X9
X4X3X2
X1
X8X7X6X5
结构四 X13X12X11X10X9
（2）首选位置
• 首选的条码符号位置： 宜在商品包装背面的右侧下半区域内。
（3）其他的选择
• 商品包装背面不适宜放置条码符号时， 可选择商品包装另一个适合的面也就是左 侧下半区域放置条码符号。
• 对于体积大或笨重的商品
（4）边缘原则
• 条码符号与商品包装邻近边缘的间距不应 小于8mm或大于102mm。
• 1. 基本原则 • 条码符号位置的选择应以符号位置相对统一、
符号不易变形及便于扫描操作和识读为准则。
• 避免选择的位置： 不应把条码符号放置在有穿孔、冲切口、开口
、装订钉、拉丝拉条、接缝、折叠、折边、交叠 、波纹、隆起、褶皱、其他图文和纹理粗糙的地 方。
不应把条码符号放置在转角处或表面曲率过大 的地方。
EAN-13左侧数据符商品条码字符集
前置码数值 代码位置序号
12 11
10 9
8
7
0
AA
A
A
A
A
1
AA
BABB2AABB
A
B
3
AA
B
B
B
A
4
AB
A
A
B
B
5
AB
B
A
A
B
6
AB
B
B
A
A
7
AB
A
B
A
B
8
AB
A
B
B
A
9
AB
B
A
B
A
任务二 储运包装条码应用
一、代码结构
代码结构
(一)13位代码结构
13位储运包装商品的代码结构与13位零售
X3X2
X1
X8X7X6X5X4
前缀码 X8X7X6
表5-48位代码结构
商品项目代码
校验码
X5X4X3X2
X1
校验码的计算
• 如：471115531083x • 694563042017x • 6902514x
（二） 8位代码结构
8位代码结构
前缀码
商品项目代码
校验码
X8-X6是前缀码，国 际物品编码协会已分 配给中国物品编码中 心的前缀码为690～
商品的代码结构相同 。
(二)14位代码结构 储运包装商品14位代码结构如表6-1所示。
表6-1储运包装商品14位代码结构
储运包装商品包 装指示符
内部所含零售商品代码前12位
V
X12X11X10X9X8X7X6X5X4X3X2X1
校验码 C
二、条码表示
条码表示
(一)13位代码的条码表示
采用EAN/UPC、ITF-14或UCC/EAN-128条码表示。当储 运包装商品不是零售商品时，应在13位代码前补“0”变成 14位代码，采用ITF-14或UCC/EAN-128条码表示。
常用 一维 条码 分析
零售商品应用条码分析 储运包装条码的应用 物流单元的编码分析
案例分析：
• 某服装公司的条码应用案例分析 • 思考：用到了商品条码的哪些要求？
要 点：
• 1、商品条码的代码结构组成及相关含义 • 2、代码的编制原则 • 3、商品条码的放置位置
任务一 零售商品应用条码分析 三、零售商品应用条码的代码结构
B子集 0100111 0110011 0011011 0100001 0011101 0111001 0000101 0010001 0001001 0010111
C子集 1110010 1100110 1101100 1000010 1011100 1001110 1010000 1000100 1001000 1110100
(一)EAN/UPC条码的符号结构
UPC-A和UPC-E条码符号结构 :
UPC-A条码左、右侧空白区最小宽度均为9个模块宽，其他结 构与EAN-13商品条码相同，如图5-7所示。
零售商品应用 条码的代码结构
（一） 13位代码结构
13位代码结构
厂商识别代码
商品项目代码
校验码
由7～10位数字组成， 前3位代码为前缀码， 国际物品编码协会已 分配给中国物品编码
中心的前缀码为 690～695
2～5位数字组成，一 般由厂商编制，也可 由中国物品编码中心
负责编制
校验码为1位数字， 用于检验整个编码的
①曲面上的条码符号位置
(一)EAN/UPC条码的符号结构
EAN-13条码 符号结构 :
由左侧空白区 、起始符、左 侧数据符、中 间分隔符、右 侧数据符、校 验符、终止符 、右侧空白区 及供人识别字 符组成，如图 5-1和图5-2所 示
(一)EAN/UPC条码的符号结构
EAN-8条码 符号结构 :
695
X5-X2是商品项目代 码，由4位数字组成。 中国物品编码中心负
责分配和管理
X1是校验码，为1位 数字，用于检验整个
编码的正误
（三） 12位代码结构
12位代码结构 （可以用UPC-A和UPC-E两种商品条码的符号 ）
厂商识别代码
商品项目代码
校验码
四、代码的编制原则
代码的编制原则
五 、条码符号的放置
（5）方向原则
• ①通则
• 商品包装上条码符号宜横向放置，如图5-19（a） 所示。横向放置时，条码符号的供人识别字符应 为从左至右阅读。
• 在印刷方向不能保证印刷质量或者商品包装
表面曲率及面积不允许的情况下，应该将条码符 号纵向放置如图5-19（b）所示。纵向放置时，条 码符号供人识别字符的方向宜与条码符号周围的 其他图文相协调。
任务一 零售商品应用条码分析
三、条码表示
零售商品代码的条码表示采用ISO/IEC 15420中定义 的EAN/UPC 条码码制。
EAN-13
条码表示
EAN-8 UPC-A/E
(二) EAN/UPC条码的二进制表示
二进制
EAN/UPC条码字符集包括A子集、 B子集和C子集。每个条码字符由2 个“条”和2个“空”构成。
每个“条”或“空”由1～4个模块 组成，每个条码字符的总模块数为 7。 用二进制“1”表示“条”的模块， 用二进制“0”表示“空”的模块， 条码字符集可表示0～9共10个数字 字符，如图5-9所示。
EAN/UPC条码字符集的二进制表示
数字字符 0 1 2 3 4 5 6 7 8 9
A子集 0001101 0011001 0010011 0111101 0100011 0110001 0101111 0111011 0110111 0001011
正误
表5-113位代码结构
结构种类 厂商识别代码 商品项目代码 校验码
结构一 X13X12X11X10X9 X6X5X4X3X2
X1
X8X7
结构二 X13X12X11X10X9
X5X4X3X2
X1
X8X7X6
结构三 X13X12X11X10X9
X4X3X2
X1
X8X7X6X5
结构四 X13X12X11X10X9
（2）首选位置
• 首选的条码符号位置： 宜在商品包装背面的右侧下半区域内。
（3）其他的选择
• 商品包装背面不适宜放置条码符号时， 可选择商品包装另一个适合的面也就是左 侧下半区域放置条码符号。
• 对于体积大或笨重的商品
（4）边缘原则
• 条码符号与商品包装邻近边缘的间距不应 小于8mm或大于102mm。
• 1. 基本原则 • 条码符号位置的选择应以符号位置相对统一、
符号不易变形及便于扫描操作和识读为准则。
• 避免选择的位置： 不应把条码符号放置在有穿孔、冲切口、开口
、装订钉、拉丝拉条、接缝、折叠、折边、交叠 、波纹、隆起、褶皱、其他图文和纹理粗糙的地 方。
不应把条码符号放置在转角处或表面曲率过大 的地方。
EAN-13左侧数据符商品条码字符集
前置码数值 代码位置序号
12 11
10 9
8
7
0
AA
A
A
A
A
1
AA
BABB2AABB
A
B
3
AA
B
B
B
A
4
AB
A
A
B
B
5
AB
B
A
A
B
6
AB
B
B
A
A
7
AB
A
B
A
B
8
AB
A
B
B
A
9
AB
B
A
B
A
任务二 储运包装条码应用
一、代码结构
代码结构
(一)13位代码结构
13位储运包装商品的代码结构与13位零售
X3X2
X1
X8X7X6X5X4
前缀码 X8X7X6
表5-48位代码结构
商品项目代码
校验码
X5X4X3X2
X1
校验码的计算
• 如：471115531083x • 694563042017x • 6902514x
（二） 8位代码结构
8位代码结构
前缀码
商品项目代码
校验码
X8-X6是前缀码，国 际物品编码协会已分 配给中国物品编码中 心的前缀码为690～
商品的代码结构相同 。
(二)14位代码结构 储运包装商品14位代码结构如表6-1所示。
表6-1储运包装商品14位代码结构
储运包装商品包 装指示符
内部所含零售商品代码前12位
V
X12X11X10X9X8X7X6X5X4X3X2X1
校验码 C
二、条码表示
条码表示
(一)13位代码的条码表示
采用EAN/UPC、ITF-14或UCC/EAN-128条码表示。当储 运包装商品不是零售商品时，应在13位代码前补“0”变成 14位代码，采用ITF-14或UCC/EAN-128条码表示。
常用 一维 条码 分析
零售商品应用条码分析 储运包装条码的应用 物流单元的编码分析
案例分析：
• 某服装公司的条码应用案例分析 • 思考：用到了商品条码的哪些要求？
要 点：
• 1、商品条码的代码结构组成及相关含义 • 2、代码的编制原则 • 3、商品条码的放置位置
任务一 零售商品应用条码分析 三、零售商品应用条码的代码结构
B子集 0100111 0110011 0011011 0100001 0011101 0111001 0000101 0010001 0001001 0010111
C子集 1110010 1100110 1101100 1000010 1011100 1001110 1010000 1000100 1001000 1110100
