管件常用英语缩写

1、管子及管件缩写中文名称英文名称P管子PipeEL弯头ElbowELL长半径弯头Long radius elbowELS短半径弯头Short radius elbowMEL斜接弯头(吓米腰弯头)Mitre elbowREL异径弯头Reducing elbowT三通TeeLT斜三通Lateral teeRT异径三通Reducing teeR异径管接头(大小头)ReducerCR同心异径管接头(同心大小头)Concentric reducerER偏心异径管接头(偏心大小头)Eccentric reducerCPL管箍CouplingFCPL双头管箍Full couplingHCPL单头管箍Half couplingRCPL异径管箍Reducing couplingBU内外螺纹接头BushingUN活接头UnionHC软管接头Hose couplerSE翻边短节Stub endNIP短节Pipe nipple or straight nipple SNIP异径短节Swaged nippleCP管帽(封头)CapPL管堵(丝堵)PlugBLK盲板BlankSB8字盲板Spectacle blind (blank)RP补强板Reinforcing pad2、法兰缩写中文名称英文名称PLG法兰FlangeWNF对焊法兰Welding neck flangeSOF平焊法兰Slip-on flangeSWF承插焊法兰Socket-welding flangeT螺纹法兰Threaded flangeLJ松套法兰Lapped joint flangeREDF异径法兰Reducing flangeBF法兰盖(盲法兰)Blind flangeFSF法兰密封面Flange dealing faceFF全平面Flat faceRF凸平面Raised faceMFF凹平面Male and female faceLF凹面Female faceLM凸面Male faceRJ环连接面Ring joint faceTG榫槽面Tongue and groove face TF榫面Tongue faceGF槽面Groove face3、垫片缩写中文名称英文名称G垫片GasketNMG非金属垫片Non-metallic gasketAG石棉垫片Asbestos gasketRG橡胶垫片Rubber gasketTEG聚四氟乙烯包复垫片PTFE envelope gasket SMG半金属垫片Semimetallic gasketMJG金属包垫片Meta-jacket gasketSWG缠绕式垫片Spiral wound gasketMG金属垫片Metallic gasketFMG金属平垫片Flat metallic gasket SMSG齿形金属垫片Solid metal serrated gasket LER透镜式金属环垫Lens ring gasketOCR八角形金属环垫Octagonal ring gasket OVR椭圆形金属环垫Oval ring gasketIR/OR内外定位环Inner ring and outer ring IR内定位环Inner ringOR外定位环Outer ring4、紧固件缩写中文名称英文名称B螺栓BoltSB螺柱Stud boltNU螺母NutTB花篮螺母TurnbuckleWSR垫圈WasherSWSR弹簧垫圈Spring washer5、阀门缩写中文名称英文名称GV闸阀Gate valveGLV截止阀Globe valveCHV止回阀Check valveBUV蝶阀Butterfly valveBAV球阀Ball valvePV旋塞阀Plug valve(cock)CV调节阀Control valveSV安全阀Safety valveRV减压阀Pressur reducing valveST蒸汽疏水阀Steam trapperPRV泄压阀Pressur relief valveBV呼吸阀Breather valveNV针形阀Needle valveAV角阀DV隔膜阀TWV三通阀SGV插板阀6、管道上用的小型设备缩写中文名称英文名称SPR气液分离器SeparatorFA阻火器Flame arresterSR过滤器StrainerSRY Y型过滤器Y-type strainerSRT T型过滤器T-type strainerSRB桶式过滤器Bucket type strainerTSR临时过滤器TemporarySIL消声器SilencerSG视镜Sight glassSC取样冷却器Sample coolerDF排液漏斗Drain funnelLM管道混合器Line mixerRO限流孔板Restriction orificeMO混合孔板Mixing orificeRD爆破片（爆破膜）Rupture diskEJ补偿器（膨胀节）Expansion joint7、隔热、伴热缩写中文名称英文名称INS隔热Thermal insulationH保温Hot insulationC保冷Cold insulationP防烫伤隔热Personnel protection insulation T&I伴热Tracing and insulationT管道伴热（冷）TracingEST蒸汽外伴热External steam tracingIST蒸汽内伴热Internal steam tracingSJT蒸汽夹套伴热Steam-jacket tracingET电伴热Electric tracing8、配管材料和等级缩写中文名称英文名称M金属材料Metallic materialCS碳钢Carbon steelCAS铸钢Cast steelFS锻钢Forged steelAS合金钢Alloy steelSS不锈钢Stainless steelAUST·SS奥氏体不锈钢Austenitic stainless-steelCI铸铁Cast ironMI可锻铸铁Malleable ironDI球墨铸铁Ductile ironAL铝AluminumBRS黄铜BrassBRZ青铜BronzeCU紫铜CopperLAS低合金钢Low alloy steelFLAS低合金锻钢For low alloy steelCLAS低合金铸钢Cast low alloy steelTHK壁厚ThicknessSCH表号Schedule numberSTD标准StandardXS加强Extra strongXXS特强Double extra strong9、装置布置缩写中文名称英文名称CN建北Construction northE东EastW西WestS南SouthN北NorthH水平HorizontalV竖直、铅直、直立VerticalGRD地坪GroundUG地下UndergroundBL装置边界线Battery limit lineESEW事故淋浴洗眼器Emergency shower and eye washer HS软管站Hose stationML持续分界线Match linePS管道支架（管架）Piping support PR管桥Pipe rack STRU构架（构筑物）Structure BLDG建筑物BuildingPD清扫设施Purge device PT池PitSHLT棚Shelter COFF围堰CofferdamFL楼板FloorPF平台Plateform10、尺寸标注缩写中文名称英文名称EL标高EBOP管底BCOP管中心CTOP管顶TFOB底平FFOT顶平FCL(屯）中心线CTL切线TSYM对称的SBOS支架底BTOS支架顶TCL净距（净空）CCTC中心至中心CCTF中心至面CCTE中心至端部CETE端到端EFEF法兰端面FFTF面到面FD直径DDN公称直径DID内径IOD外径ODIM尺寸DMAX最大MMIN最小MAVG平均AAPP约、近似APT、EL点标高P11、图表缩写中文名称英文名称工艺流程图管道和仪表流程图接续图详图管段图SPDWG（ISOD-WG）DWG-NO。

管子及管件编号缩写中文名称英文名称1.1 P 管子 Pipe 1.2 EL 弯头 Elbow1.2.1 ELL 长半径弯头 Long radius elbow 1.2.2 ELS 短半径弯头 Short radius elbow1.2.3 MEL 斜接弯头（虾米腰弯头） Mitre elbow 1.2.4 REL 异径弯头 Reducing elbow1.3 T 三通 Tee 1.3.1 LT 斜三通 Lateral tee1.3.2 RT 异径三通 Reducing tee 1.4 R 异径管接头（大小头） Reducer1.4.1 CR 同心异径管接头（同心大小头） Concentric reducer 1.4.2 ER 偏心异径管接头（偏心大小头） Eccentric reducer 1.5 CPL 管箍 Coupling 1.5.1 FCPL 双头管箍 Full coupling1.5.2 HCPL 单头管箍 Half coupling 1.5.3 RCPL 异径管箍 Reducing coupling1.6 BU 内外螺纹接头 Bushing 1.7 UN 活接头 Union1.8 HC 软管接头 Hose coupler 1.9 SE 翻边短节 Stub end1.10 NIP 短节 Pipe nipple or straight nipple 1.10.1 SNIP 异径短节 Swaged nipple1.11 CP 管帽（封头） Cap 1.12 PL 管堵（丝堵） Plug1.13 BLK 盲板 Blank 1.13.1 SB 8字盲板 Spectacle blind (blank)1.14 RP 补强板 Reinforcing pad2 法兰编号缩写中文名称英文名称2.1 PLG 法兰 Flange 2.1.1 WNF 对焊法兰 Welding neck flange2.1.2 SOF 平焊法兰 Slip-on flange 2.1.3 SWF 承插焊法兰 Socket-welding flange2.1.4 T 螺纹法兰 Threaded flange 2.1.5 LJ 松套法兰 Lapped joint flange2.1.6 REDF 异径法兰 Reducing flange 2.1.7 BF 法兰盖（日法兰） Blind flange2.2 FSF 法兰密封面 Flange scaling face 2.2.1 FF 全平面 Flat face2.2.2 RF 凸台面 Raised face 2.2.3 MFF 凹凸面 Male and female face2.2.4 LF 凹面 Female face 2.2.5 LM 凸面 Male face2.2.6 RJ 环连接面 Ring joint face 2.2.7 TG 榫槽面 Tongue and groove face2.2.8 TF 榫面 Tongue face 2.2.9 GF 槽面 Groove face3 垫片编号缩写中文名称英文名称3.1 G 垫片 Gasket 3.1.1 NMG 非金属垫片 Non-metallic gasket3.1.1.1 AG 石棉垫片 Asbestos gasket 3.1.1.2 RG 橡胶垫片 Rubber gasket3.1.1.3 TEG 聚四氟乙烯包复垫片 PTFE envelope gasket 3.1.2 SMG 半金属垫片 Semimetallic gasket3.1.2.1 MJG 金属包垫片 Meta-jacket gasket 3.1.2.2 SWG 缠绕式垫片 Spiral wound gasket3.1.3 MG 金属垫片 Metallic gasket 3.1.3.1 FMG 金属平垫片 Flat metallic gasket3.1.3.2 SMSG 齿形金属垫片 Solid metal serrated gasket 3.1.3.3 LER 透镜式金属环垫 Lens ring gasket3.1.3.4 OCR 八角形金属环垫 Octagonal ring gasket 3.1.3.5 OVR 椭圆形金属环垫 Oval ring gakset3.1.3.6 IR/OR 内外定位环 Inner ring and outer ring 3.1.3.7 IR 内定位环 Inner ring3.1.3.8 OR 外定位环 Outer ring4 坚固件编号缩写中文名称英文名称4.1 B 螺栓 Bolt 4.1.1 SB 螺柱 Stud bolt4.2 NU 螺母 Nut 4.3 TB 花蓝螺母 Turnbuckle4.4 WSR 垫圈 Washer 4.4.1 SWSR 弹簧垫圈 Spring washer5 阀门编号缩写中文名称英文名称5.1 GV 闸阀 Gate valve 5.2 GLV 截止阀 Globe valve5.3 CHV 止回阀 Check valve 5.4 BUV 蝶阀 Butterfly valve5.5 BAV 球阀 Ball valve 5.6 PV 旋塞阀 Plug valve (cock)5.7 CV 调节阀 Control valve 5.8 SV 安全阀 Safety valve5.9 RV 减压阀 Pressure reducing valve 5.10 ST 蒸汽疏水阀 Steam trap5.11 PRV 泄压阀 Pressur relief valve 5.12 BV 呼吸阀 Breather valve5.13 NV 针形阀 Needle valve5.14 AV 角阀 5.15 DV 隔膜阀5.16 TWV 三通阀 5.17 SGV 插板阀6 管道上用的小型设备编号缩写中文名称英文名称6.1 SPR 气液分离器 Separator 6.2 FA 阻火器 Flame arrester6.3 SR 过滤器 Strainer 6.3.1 SRY Y型过滤器 Y-type strainer6.3.2 SRT T型过滤器 T-type strainer 6.3.3 SRB 桶式过滤器 Bucket type strainer6.3.4 TSR 临时过滤器 Temporary strainer 6.4 SIL 消声器 Silencer6.5 SG 视镜 Slight glass 6.6 SC 取样冷却器 Sample cooler6.7 DF 排液漏斗 Drain funnel 6.8 LM 管道混合器 Line mixer6.9 RO 限流孔板 Restriction orifice 6.9.1 MO 混合孔板 Mixing orifice6.1 RD 爆破片（爆破膜） Rupture disk 6.11 EJ 补偿器 Expansion joint7 隔热、伴热编号缩写中文名称英文名称7.1 INS 隔热 Thermal insulation 7.1.1 H 保温 Hot insulation7.1.2 C 保冷 Cold insulation 7.1.3 P 防烫伤隔热 Personnel protection insulation 7.2 T&I 伴热 Tracing and insulation 7.3 T 管道伴热（冷） Tracing7.3.1 EST 蒸汽外伴热 External steam tracing 7.3.2 IST 蒸汽内伴热 Internal steam tracing7.3.3 SJT 蒸汽夹套伴热 Steam-jacket tracing 7.3.4 ET 电伴热 Electric tracing8 配管材料和等级编号缩写中文名称英文名称8.1 M 金属材料 Metallic material 8.1.1 CS 碳钢 Carbon steel8.1.2 CAS 铸钢 Cast steel 8.1.3 FS 锻钢 Forged steel8.1.4 AS 合金钢 Alloy steel 8.1.5 SS 不锈钢 Stainless steel8.1.6 AUST SS 奥氏体不锈钢 Austenitic stainless-steel 8.1.7 CI 铸铁 Cast iron 8.1.8 MI 可锻铸铁 Malleable iron8.1.9 DI 球墨铸铁 Ductile iron 8.1.10 AL 铝 Aluminum8.1.11 BRS 黄铜 Brass 8.1.12 BRZ 青铜 Bronze8.1.13 CU 紫铜 Copper 8.1.14 LAS 低合金钢 Low alloy steel8.1.15 FLAS 低合金锻钢 Forged low alloy steel 8.1.16 CLAS 低合金铸钢 Cast low alloy steel8.2 THK 壁厚 Thickness 8.2.1 SCH 表号 Schedule number8.2.2 STD 标准 Standard 8.2.3 XS 加强 Extra strong8.2.4 XXS 特强 Double extra strong9 装置布置编号缩写中文名称英文名称9.1 CN 建北 Construction north 9.2 E 东 East9.3 W 西 West 9.4 S 南 South9.5 N 北 North 9.6 H 水平 Horizontal9.7 V 竖直、铅直、直立 Vertical 9.8 GRD 地坪 Ground9.9 UG 地下 Underground 9.10 BL 装置边界线 Battery limit line9.11 ESEW 事故沐浴洗眼器 Emergency shower and eye washer 9.12 HS 软管站 Hose station9.13 ML 接续分界线 Match line 9.14 PS 管道支架（管架） Piping support9.15 PR 管桥 Pipe rack 9.16 STRU 构架（构筑物） Structure9.17 BLDG 建筑物 Building 9.18 PD 清扫设施 Purge device9.19 PT 池 Pit 9.20 SHLT 棚 Shelter9.21 COFF 围堰 Cofferdam 9.22 FL 楼板 Floor9.23 PF 平台 Plateform10 尺寸标注编号缩写中文名称英文名称10.1 EL 标高 Elevation 10.2 BOP 管底 Bottom of pipe10.3 COP 管中心 Center of pipe 10.4 TOP 管顶 Top of pipe10.5 FOB 底平 Flat on bottom 10.6 FOT 顶平 Flat on top10.7 CL(屯) 中心线 Center line 10.8 TL 切线 Tangent line10.9 SYM 对称的 Symmetrical 10.10 BOS 支架底 Bottom of support10.11 TOS 支架顶 Top of support 10.12 CL 净距（净空） Clearance10.13 CTC 中心至中心 Center to center 10.14 CTF 中心至面 Center to face10.15 CTE 中心至端部 Center to end 10.16 ETE 端到端 End to end10.17 FEF 法兰端面 Flange and face 10.18 FTF 面到面 Face to face10.19 D 直径 Diameter 10.20 DN 公称直径 Nominal diameter10.21 ID 内径 Inside diameter 10.22 OD 外径 Outside diameter10.23 DIM 尺寸 Dimension 10.24 MAX 最大 Maximum10.25 MIN 最小 Minimum 10.26 AVG 平均 Average10.27 APP 约、近似 Approximate 10.28 PT.EL 点标高 Point elevation11 图表编号缩写中文名称英文名称11.1 PFD 工艺流程图 Process flow diagram 11.2 PID 管道和仪表流程图 Piping & instrument diagram11.3 COD 接续图 Continued on drawing 11.4 DTL 详图 Datail11.5 SPDWG(ISODWG) 管段图 Spool drawing (each line isometric drawing)11.6 DWGNO 图号 Drawing number 11.7 DWGI 所在图号 Drawing identification11.8 LOW 材料表 List of material 11.9 MTO 汇料 Material take-off11.10 APPX 附录 Appendix 11.11 JOB. No. 工号 Job Number11.12 BEDD 基础工程设计数据 Basic engineering design data 11.13 DEDD 详细工程设计数据 Detail engineering design data 11.14 REV. No. 修改号 Recision number 11.15 REF DWG 参考图 Reference drawing11.16 SC 采样接口 Sample connection12 操作方式及工作参数编号缩写中文名称英文名称12.1 AUT 自动 Automatic 12.2 ML 手动 Manual control12.3 CHOP 链条操作 Chain operated 12.4 CSC 铅封关 Car seal close12.5 CSO 铅封开 Car seal open 12.6 LC 锁闭 Lock closed12.7 LO 锁开 Lock open 12.8 NC 正常关 Normally close12.9 NO 正常开 Normally open 12.10 ATM 大气压 Atmosphere12.11 PN 公称压力 Nominal pressure 12.12 A 绝压12.13 G 表压 12.14 (T) 温度 Temperature12.15 (P) 压力 Pressure13 施工编号缩写中文名称英文名称13.1 W 焊接 Welding 13.1.1 AW 电弧焊 Arc welding13.1.2 GSAW 气体保护电弧焊 Gas shielded-acr welding 13.1.3 EFW 电熔焊 Elecric fusion welding13.1.4 ERW 电阻焊 Electric Resistance welding 13.1.5 GW 气焊 Gas welding13.1.6 LW 搭接焊 Lap welding 13.1.7 BW 对焊 Butt welding13.4.8 TW 定位焊 Tack welding 13.1.9 SW 承插焊 Socket welding13.1.10 CW 连续焊 Continuous welding 13.1.11 SEW 密封焊 Seal welding13.1.12 SFG 堆焊 Surfacing 13.1.13 FW 现场焊接 Field welding13.2 HT 热处理 Heat treatment 13.2.1 PH 预热 Preheating13.2.2 SR 应力消除 Stress relief 13.2.3 PWHT 焊后热处理 Post weld heat treatment13.3 EIT 检查、探伤和实验 Examination, inspection & testing 13.3.1 VE 外观检查 Visual examination13.3.2 UI (UT) 超声探伤 Ultrasonic inspection (test) 13.3.3 RI (RT) 射线探伤 Radiographic inspection (test)13.3.4 MPI (MT) 磁粉探伤 Magnetic particle inspection (test) 13.3.5 LPI (PT) 液体渗透检验 Liquid penterant inspection (test) 13.3.6 HADT 硬度实验 Hardness testing 13.3.7 HYDT 水压实验 Hydraulic testing13.3.8 PNET 气压实验 Pneumatic testing 13.3.9 CE 焊条 Covered electrode13.3.10 WW 焊丝 Welding wire 13.3.11 ASSY 装配、组合 Assembly13.3.12 F 现场 Field 13.3.13 F/F 现场制造 Field faricated13.3.14 SF 现场决定 Suit in field 13.3.15 CSP 冷紧 Cold spring13.3.16 BCT 螺栓冷紧 Bolt cold tightening 13.3.17 BHY 螺栓热紧 Bolt hot tightening13.3.18 CO 清洗口 Clean out 13.3.19 ANNY 退火 Annealed13.4 PE 平端面 Plain end 13.5 BE 坡口端 Belelled end13.6 THR 螺纹 Thread 13.7 HB 布氏硬度 Brinnel hardness13.8 RC 洛氏硬度 13.9 AT 酸洗14 其他编号缩写中文名称英文名称14.1 FDN 基础 Foundation 14.2 INF 信息（资料） Information14.3 REF 参考 Reference 14.4 REV 修改 Revision14.5 SEQ 序号（顺序） Sequence 14.6 W/E 设备带来 With equipment14.7 W/I 仪表带来 With instrument 14.8 CM 色标 Colour mark14.9 CA 腐蚀裕度 Corrosion allowance 14.10 UTL 公用系统 Utility14.11 UC 公用工程接头 Utility connection 14.12 QTY 数量 Quantity14.13 WT 重量 Weight 14.14 MHR 工时 Man hour14.15 BC 螺栓分布圆 Bolt circle 14.16 HP 高点 High point14.17 LP 低点 Low point 14.18 SUC 吸入（口） Suction14.19 DIS 排出（口） Discharge 14.20 SO 蒸气吹扫（口） Steam out14.21 NPT 美国标准锥管螺纹 National standard taper pipe thread 14.22 NPS 美国标准直管螺纹 National standard straight pipe thread14.23 DR 排液 Drain 14.24 VT 放气 Vent14.25 RTG （压力）等级 Rating 14.26 CL 等级 Class。

1、swagednippleconcsmls.：大小头同心无缝2、BLE/PSE：BeveledLargeEnd/PlainSmallEnd大端开破口/小端平端3、PE/PE、PBE、BLE/PSE、BSE/PLE：平端/平端、两端平端、大端开破口/小端平端、端开破口/大端平端4、ELBOW90DEGLRBWSMLS.：弯头90度长半径（R=）对焊无缝SR：短半径（R=）5、PIPESMLSPE/BE：无缝管平口/坡口6、GASKETFLATRING：垫圈平面环形7、compressedasbestosfiberjointingsheet：石棉胶板8、SPECTACLEBLIND：8字盲板9、STUDBOLTALLOYSTEEL：双头螺栓合金钢10、NUMildSteel软钢;低碳钢软钢丝MildSteelArcWeldingElectrode低碳钢焊条MildSteelChannel槽钢MildSteelCheckeredPlate花纹钢板MildSteelEqualAngle等边角钢MildSteelExpandedSheets钢板网MildSteelFireBox软钢板火箱MildSteelHexagonalBolts六角螺丝梗MildSteelHexagonalBoltsAndNuts六角螺丝闩MildSteelI-Beam低碳工字钢MildSteelIngot低碳钢锭MildSteelPlate软钢板MildSteelReinforcement(含钢量软钢钢筋MildSteelShank软钢手柄MildSteelSheet软钢皮TS：螺母（nut的复数）11、BOLT：螺栓12、FULLBORE：与管子等径的、直通式（ValveBall,FullBore全通径球阀）13、REDUCED/REGULARBORE：缩径（ValveBall,Reduced/RegularBore缩径球阀）14、SWENDS/CARBONSTEELBODY/DIMSTOBSEN：承插焊/碳钢阀体/尺寸按照英国及欧洲标准15、RFFLANGEDENDS：凸面法兰连接（表示阀门连接形式）16、TEEEQUAL：等径三通17、SOCKOLET：承插支管台18、THREBOLET：螺纹支管台19、常见阀门连接面英文表示：LUGGED------>凸耳对夹式的,法门的一种结构形式.一般用于大直径的止回阀或蝶阀,属于对夹连接的一个变种,要配对法兰.连接螺栓要加长RINGTYPEJOINT------>环连接面,这是法兰密封面的类型,一般这样写要法兰的.SOCKETWELD------>承插焊连接,不需法兰THREADED---->螺纹连接,不要法兰WAFER------>对夹式连接,类似于凸耳的,也是一种阀门的结构形式,属于FLANGELESS阀门,阀门本体没有法兰,但是要有配对法兰连接.螺栓要加长BUTTERWELD/THREADED------>对焊/罗纹.都不要法兰,一般是用于描述小阀门,两端的连接形式不同的情况SOCKETWELD/THREADED--->承插焊/螺纹,都不要法兰,一般是用于描述小阀门,两端的连接形式不同的情况20、VALVEGATE/SOLIDWEDGE：闸阀/整体楔形闸板21、MANUFACTURERSSTANDARD：行业标准22、union：通常指的是活接头，也就是老师傅常说的“油印”；nipple：一般是指用于软管站连接软管的接头，连接方式为多样（焊接／丝接／法兰连接）；pipe：一般就指短管，其中的couple特指两头带法兰的短管连接，即俗称的“车轱辘管”。

1、swaged nipple cone smls.:大小头同心无缝2、BLE/PSE ：Beveled Large End/Plain Small End 大端开破口/小端平端3、PE/PE 、PBE、BLE/PSE 、BSE/PLE :平端/平端、两端平端、大端开破口/小端平端、端开破口/ 大端平端4、ELBOW 90 DEG LR BW SMLS. :弯头90 度长半径（R=1.5DN ）对焊无缝SR : 短半径（R=1.0DN ）5、PIPE SMLS PE/BE :无缝管平口/坡口6、GASKET FLAT RING :垫圈平面环形7、compressed asbestos fiber jointing sheet：石棉胶板8、SPECTACLE BLIND : 8 字盲板9、STUDBOLT ALLOY STEEL ：双头螺栓合金钢10、NUMild Steel 软钢; 低碳钢软钢丝Mild Steel Arc Welding Electrode 低碳钢焊条Mild Steel Channel 槽钢Mild Steel Checkered Plate 花纹钢板Mild Steel Equal Angle 等边角钢Mild Steel Expanded Sheets 钢板网Mild Steel Fire Box 软钢板火箱Mild Steel Hexagonal Bolts 六角螺丝梗Mild Steel Hexagonal Bolts And Nuts 六角螺丝闩Mild Steel I-Beam 低碳工字钢Mild Steel Ingot 低碳钢锭Mild Steel Plate 软钢板Mild Steel Reinforcement （含钢量0.12--0.25%）软钢钢筋Mild Steel Shank 软钢手柄Mild Steel Sheet 软钢皮TS:螺母（n ut的复数）11 、BOLT ：螺栓12、FULL BORE ：与管子等径的、直通式（Valve Ball, Full Bore 全通径球阀）13、REDUCED/REGULAR BORE ：缩径（Valve Ball, Reduced/Regular Bore 缩径球阀）14、SW ENDS / CARBON STEEL BODY / DIMS TO BS EN ：承插焊/碳钢阀体/尺寸按照英国及欧洲标准15、RF FLANGED ENDS ：凸面法兰连接（表示阀门连接形式）16、TEE EQUAL ：等径三通17、SOCKOLET ：承插支管台18、THREBOLET ：螺纹支管台19、常见阀门连接面英文表示：LUGGED?? ---- > 凸耳对夹式的,法门的一种结构形式.一般用于大直径的止回阀或蝶阀, 属于对夹连接的一个变种,要配对法兰.连接螺栓要加长RING TYPE JOINT ------ > 环连接面,这是法兰密封面的类型,一般这样写要法兰的.SOCKET WELD ------- >承插焊连接,不需法兰THREADED ---- > 螺纹连接,不要法兰WAFER ----- > 对夹式连接,类似于凸耳的,也是一种阀门的结构形式,属于FLANGELESS 阀门,阀门本体没有法兰,但是要有配对法兰连接.螺栓要加长BUTTERWELD/THREADED ------- > 对焊/罗纹.都不要法兰,一般是用于描述小阀门,两端的连接形式不同的情况SOCKET WELD /THREADED---> 承插焊/螺纹,都不要法兰,一般是用于描述小阀门,两端的连接形式不同的情况20、VALVE GATE / SOLID WEDGE ：闸阀/整体楔形闸板21、MANUFACTURERS STANDARD ：行业标准22、union：通常指的是活接头，也就是老师傅常说的油印”nipple :一般是指用于软管站连接软管的接头，连接方式为多样（焊接/丝接/法兰连接）；pipe:—般就指短管，其中的couple特指两头带法兰的短管连接，即俗称的车轱辘管”23、NIPPLE ：短节PBE：Plain Both End 两端平口POE /TOE：plain?one?end/thread?one?end 一端平口/一端螺纹24、CAP ：管帽25、VALVE CHECK PISTON ：止回阀活塞式26、THREADED ：螺纹27、GALVANISED ：镀锌28、NITRILE RUBBER ：丁腈橡胶29、HOT DIPPED GALV ANISED ：热浸锌30、BRONZE ：铜31、EFW Pipe :电熔焊管32、ERW 即电阻焊Electric?? resistance welding 的第一字母的缩写ERW 管与埋弧焊管的焊接方式有显着的不同，采用的是无填充金属的压力焊接方式，焊缝中没有填充其他成分，靠高频电流的集肤效应和临近效应，使板边瞬间加热到焊接温度，由挤压辊挤压形成锻造组织的焊缝。

1、swagednippleconcsmls.：大小头同心无缝2、BLE/PSE：BeveledLargeEnd/PlainSmallEnd大端开破口/小端平端3、PE/PE、PBE、BLE/PSE、BSE/PLE：平端/平端、两端平端、大端开破口/小端平端、端开破口/大端平端4、ELBOW90DEGLRBWSMLS.：弯头90度长半径（R=1.5DN）对焊无缝SR：短半径（R=1.0DN）5、PIPESMLSPE/BE：无缝管平口/坡口6、GASKETFLATRING：垫圈平面环形7、compressedasbestosfiberjointingsheet：石棉胶板8、SPECTACLEBLIND：8字盲板9、STUDBOLTALLOYSTEEL：双头螺栓合金钢10、NUMildSteel软钢;低碳钢软钢丝MildSteelArcWeldingElectrode低碳钢焊条MildSteelChannel槽钢MildSteelCheckeredPlate花纹钢板MildSteelEqualAngle等边角钢MildSteelExpandedSheets钢板网MildSteelFireBox软钢板火箱MildSteelHexagonalBolts六角螺丝梗MildSteelHexagonalBoltsAndNuts六角螺丝闩MildSteelI-Beam低碳工字钢MildSteelIngot低碳钢锭MildSteelPlate软钢板MildSteelReinforcement(含钢量0.12--0.25%)软钢钢筋MildSteelShank软钢手柄MildSteelSheet软钢皮TS：螺母（nut的复数）11、BOLT：螺栓12、FULLBORE：与管子等径的、直通式（ValveBall,FullBore全通径球阀）13、REDUCED/REGULARBORE：缩径（ValveBall,Reduced/RegularBore缩径球阀）14、SWENDS/CARBONSTEELBODY/DIMSTOBSEN：承插焊/碳钢阀体/尺寸按照英国及欧洲标准15、RFFLANGEDENDS：凸面法兰连接（表示阀门连接形式）16、TEEEQUAL：等径三通17、SOCKOLET：承插支管台18、THREBOLET：螺纹支管台19、常见阀门连接面英文表示：LUGGED??------>凸耳对夹式的,法门的一种结构形式.一般用于大直径的止回阀或蝶阀,属于对夹连接的一个变种,要配对法兰.连接螺栓要加长RINGTYPEJOINT------>环连接面,这是法兰密封面的类型,一般这样写要法兰的.SOCKETWELD------>承插焊连接,不需法兰THREADED---->螺纹连接,不要法兰WAFER------>对夹式连接,类似于凸耳的,也是一种阀门的结构形式,属于FLANGELESS阀门,阀门本体没有法兰,但是要有配对法兰连接.螺栓要加长BUTTERWELD/THREADED------>对焊/罗纹.都不要法兰,一般是用于描述小阀门,两端的连接形式不同的情况SOCKETWELD/THREADED--->承插焊/螺纹,都不要法兰,一般是用于描述小阀门,两端的连接形式不同的情况20、VALVEGATE/SOLIDWEDGE：闸阀/整体楔形闸板21、MANUFACTURERSSTANDARD：行业标准22、union：通常指的是活接头，也就是老师傅常说的“油印”；nipple：一般是指用于软管站连接软管的接头，连接方式为多样（焊接／丝接／法兰连接）；pipe：一般就指短管，其中的couple特指两头带法兰的短管连接，即俗称的“车轱辘管”。

编号缩写中文名称英文名称1．管子及管件1.1 P 管子 Pipe1.2 EL 弯头 Elbow1.2.1 ELL 长半径弯头 Long radius elbow1.2.2 ELS 短半径弯头 Short radius elbow1.2.3 MEL 斜接弯头（虾米腰弯头） Mitre elbow1.2.4 REL 异径弯头 Reducing elbow1.3 T 三通 Tee1.3.1 LT 斜三通 Lateral tee1.3.2 RT 异径三通 Reducing tee1.4 R 异径管接头（大小头） Reducer1.4.1 CR 同心异径管接头（同心大小头） Concentric reducer 1.4.2 ER 偏心异径管接头（偏心大小头） Eccentric reducer 1.5 CPL 管箍 Coupling1.5.1 FCPL 双头管箍 Full coupling1.5.2 HCPL 单头管箍 Half coupling1.5.3 RCPL 异径管箍 Reducing coupling1.6 BU 内外螺纹接头 Bushing1.7 UN 活接头 Union1.8 HC 软管接头 Hose coupler1.9 SE 翻边短节 Stub end1.10 NIP 短节 Pipe nipple or straight nipple1.10.1 SNIP 异径短节 Swaged nipple1.11 CP 管帽（封头） Cap1.12 PL 管堵（丝堵） Plug1.13 BLK 盲板 Blank1.13.1 SB 8字盲板 Spectacle blind (blank)1.14 RP 补强板 Reinforcing pad2．法兰2.1 PLG 法兰 Flange2.1.1 WNF 对焊法兰 Welding neck flange2.1.2 SOF 平焊法兰 Slip-on flange2.1.3 SWF 承插焊法兰 Socket-welding flange2.1.4 T 螺纹法兰 Threaded flange2.1.5 LJ 松套法兰 Lapped joint flange2.1.6 REDF 异径法兰 Reducing flange2.1.7 BF 法兰盖（日法兰） Blind flange2.2 FSF 法兰密封面 Flange scaling face2.2.1 FF 全平面 Flat face2.2.2 RF 凸台面 Raised face2.2.3 MFF 凹凸面 Male and female face2.2.4 LF 凹面 Female face2.2.5 LM 凸面 Male face2.2.6 RJ 环连接面 Ring joint face2.2.7 TG 榫槽面 Tongue and groove face2.2.8 TF 榫面 Tongue face2.2.9 GF 槽面 Groove face3 .垫片3.1 G 垫片 Gasket3.1.1 NMG 非金属垫片 Non-metallic gasket3.1.1.1 AG 石棉垫片 Asbestos gasket3.1.1.2 RG 橡胶垫片 Rubber gasket3.1.1.3 TEG 聚四氟乙烯包复垫片 PTFE envelope gasket 3.1.2 SMG 半金属垫片 Semimetallic gasket3.1.2.1 MJG 金属包垫片 Meta-jacket gasket3.1.2.2 SWG 缠绕式垫片 Spiral wound gasket3.1.3 MG 金属垫片 Metallic gasket3.1.3.1 FMG 金属平垫片 Flat metallic gasket3.1.3.2 SMSG 齿形金属垫片 Solid metal serrated gasket 3.1.3.3 LER 透镜式金属环垫 Lens ring gasket3.1.3.4 OCR 八角形金属环垫 Octagonal ring gasket3.1.3.5 OVR 椭圆形金属环垫 Oval ring gasket3.1.3.6 IR/OR 内外定位环 Inner ring and outer ring 3.1.3.7 IR 内定位环 Inner ring3.1.3.8 OR 外定位环 Outer ring4 .坚固件4.1 B 螺栓 Bolt4.1.1 SB 螺柱 Stud bolt4.2 NU 螺母 Nut4.3 TB 花蓝螺母 Turnbuckle4.4 WSR 垫圈 Washer4.4.1 SWSR 弹簧垫圈 Spring washer5 .阀门5.1 GV 闸阀 Gate valve5.2 GLV 截止阀 Globe valve5.3 CHV 止回阀 Check valve5.4 BUV 蝶阀 Butterfly valve5.5 BAV 球阀 Ball valve5.6 PV 旋塞阀 Plug valve (cock)5.7 CV 调节阀 Control valve5.8 SV 安全阀 Safety valve5.9 RV 减压阀 Pressure reducing valve5.10 ST 蒸汽疏水阀 Steam trap5.11 PRV 泄压阀 Pressur relief valve5.12 BV 呼吸阀 Breather valve5.13 NV 针形阀 Needle valve5.14 AV 角阀5.15 DV 隔膜阀5.16 TWV 三通阀5.17 SGV 插板阀6. 管道上用的小型设备6.1 SPR 气液分离器 Separator6.2 FA 阻火器 Flame arrester6.3 SR 过滤器 Strainer6.3.1 SRY Y型过滤器 Y-type strainer6.3.2 SRT T型过滤器 T-type strainer6.3.3 SRB 桶式过滤器 Bucket type strainer6.3.4 TSR 临时过滤器 Temporary strainer6.4 SIL 消声器 Silencer6.5 SG 视镜 Slight glass6.6 SC 取样冷却器 Sample cooler6.7 DF 排液漏斗 Drain funnel6.8 LM 管道混合器 Line mixer6.9 RO 限流孔板 Restriction orifice6.9.1 MO 混合孔板 Mixing orifice6.1 RD 爆破片（爆破膜） Rupture disk6.11 EJ 补偿器 Expansion joint7. 隔热、伴热7.1 INS 隔热 Thermal insulation7.1.1 H 保温 Hot insulation7.1.2 C 保冷 Cold insulation7.1.3 P 防烫伤隔热 Personnel protection insulation 7.2 T&I 伴热 Tracing and insulation7.3 T 管道伴热（冷） Tracing7.3.1 EST 蒸汽外伴热 External steam tracing7.3.2 IST 蒸汽内伴热 Internal steam tracing7.3.3 SJT 蒸汽夹套伴热 Steam-jacket tracing7.3.4 ET 电伴热 Electric tracing8 .配管材料和等级8.1 M 金属材料 Metallic material8.1.1 CS 碳钢 Carbon steel8.1.2 CAS 铸钢 Cast steel8.1.3 FS 锻钢 Forged steel8.1.4 AS 合金钢 Alloy steel8.1.5 SS 不锈钢 Stainless steel8.1.6 AUST SS 奥氏体不锈钢 Austenitic stainless-steel 8.1.7 CI 铸铁 Cast iron8.1.8 MI 可锻铸铁 Malleable iron8.1.9 DI 球墨铸铁 Ductile iron8.1.10 AL 铝 Aluminum8.1.11 BRS 黄铜 Brass8.1.12 BRZ 青铜 Bronze8.1.13 CU 紫铜 Copper8.1.14 LAS 低合金钢 Low alloy steel8.1.15 FLAS 低合金锻钢 Forged low alloy steel8.1.16 CLAS 低合金铸钢 Cast low alloy steel8.2 THK 壁厚 Thickness8.2.1 SCH 表号 Schedule number8.2.2 STD 标准 Standard8.2.3 XS 加强 Extra strong8.2.4 XXS 特强 Double extra strong9. 装置布置9.1 CN 建北 Construction north9.2 E 东 East9.3 W 西 West9.4 S 南 South9.5 N 北 North9.6 H 水平 Horizontal9.7 V 竖直、铅直、直立 Vertical9.8 GRD 地坪 Ground9.9 UG 地下 Underground9.10 BL 装置边界线 Battery limit line9.11 ESEW 事故沐浴洗眼器 Emergency shower and eye washer 9.12 HS 软管站 Hose station9.13 ML 接续分界线 Match line9.14 PS 管道支架（管架） Piping support9.15 PR 管桥 Pipe rack9.16 STRU 构架（构筑物） Structure9.17 BLDG 建筑物 Building9.18 PD 清扫设施 Purge device9.19 PT 池 Pit9.20 SHLT 棚 Shelter9.21 COFF 围堰 Cofferdam9.22 FL 楼板 Floor9.23 PF 平台 Plateform10 .尺寸标注10.1 EL 标高 Elevation10.2 BOP 管底 Bottom of pipe10.3 COP 管中心 Center of pipe10.4 TOP 管顶 Top of pipe10.5 FOB 底平 Flat on bottom10.6 FOT 顶平 Flat on top10.7 CL(屯) 中心线 Center line10.8 TL 切线 Tangent line10.9 SYM 对称的 Symmetrical10.10 BOS 支架底 Bottom of support10.11 TOS 支架顶 Top of support10.12 CL 净距（净空） Clearance10.13 CTC 中心至中心 Center to center10.14 CTF 中心至面 Center to face10.15 CTE 中心至端部 Center to end10.16 ETE 端到端 End to end10.17 FEF 法兰端面 Flange and face10.18 FTF 面到面 Face to face10.19 D 直径 Diameter10.20 DN 公称直径 Nominal diameter10.21 ID 内径 Inside diameter10.22 OD 外径 Outside diameter10.23 DIM 尺寸 Dimension10.24 MAX 最大 Maximum10.25 MIN 最小 Minimum10.26 AVG 平均 Average10.27 APP 约、近似 Approximate10.28 PT.EL 点标高 Point elevation11. 图表11.1 PFD 工艺流程图 Process flow diagram11.2 PID 管道和仪表流程图 Piping & instrument diagram11.3 COD 接续图 Continued on drawing11.4 DTL 详图 Datail11.5 SPDWG (ISODWG) 管段图 Spool drawing (each line isometric drawing) 11.6 DWGNO 图号 Drawing number11.7 DWGI 所在图号 Drawing identification11.8 LOW 材料表 List of material11.9 MTO 汇料 Material take-off11.10 APPX 附录 Appendix11.11 JOB. No. 工号 Job Number11.12 BEDD 基础工程设计数据 Basic engineering design data11.13 DEDD 详细工程设计数据 Detail engineering design data11.14 REV. No. 修改号 Recision number11.15 REF DWG 参考图 Reference drawing11.16 SC 采样接口 Sample connection12 .操作方式及工作参数12.1 AUT 自动 Automatic12.2 ML 手动 Manual control12.3 CHOP 链条操作 Chain operated12.4 CSC 铅封关 Car seal close12.5 CSO 铅封开 Car seal open12.6 LC 锁闭 Lock closed12.7 LO 锁开 Lock open12.8 NC 正常关 Normally close12.9 NO 正常开 Normally open12.10 ATM 大气压 Atmosphere12.11 PN 公称压力 Nominal pressure12.12 A 绝压12.13 G 表压12.14 (T) 温度 Temperature12.15 (P) 压力 Pressure13 .施工13.1 W 焊接 Welding13.1.1 AW 电弧焊 Arc welding13.1.2 GSAW 气体保护电弧焊 Gas shielded-acr welding13.1.3 EFW 电熔焊 Elecric fusion welding13.1.4 ERW 电阻焊 Electric Resistance welding13.1.5 GW 气焊 Gas welding13.1.6 LW 搭接焊 Lap welding13.1.7 BW 对焊 Butt welding13.4.8 TW 定位焊 Tack welding13.1.9 SW 承插焊 Socket welding13.1.10 CW 连续焊 Continuous welding13.1.11 SEW 密封焊 Seal welding13.1.12 SFG 堆焊 Surfacing13.1.13 FW 现场焊接 Field welding13.2 HT 热处理 Heat treatment13.2.1 PH 预热 Preheating13.2.2 SR 应力消除 Stress relief13.2.3 PWHT 焊后热处理 Post weld heat treatment13.3 EIT 检查、探伤和实验 Examination, inspection & testing 13.3.1 VE 外观检查 Visual examination13.3.2 UI (UT) 超声探伤 Ultrasonic inspection (test)13.3.3 RI (RT) 射线探伤 Radiographic inspection (test)13.3.4 MPI (MT) 磁粉探伤 Magnetic particle inspection (test) 13.3.5 LPI (PT) 液体渗透检验 Liquid penterant inspection (test) 13.3.6 HADT 硬度实验 Hardness testing13.3.7 HYDT 水压实验 Hydraulic testing13.3.8 PNET 气压实验 Pneumatic testing13.3.9 CE 焊条 Covered electrode13.3.10 WW 焊丝 Welding wire13.3.11 ASSY 装配、组合 Assembly13.3.12 F 现场 Field13.3.13 F/F 现场制造 Field fabricated13.3.14 SF 现场决定 Suit in field13.3.15 CSP 冷紧 Cold spring13.3.16 BCT 螺栓冷紧 Bolt cold tightening13.3.17 BHY 螺栓热紧 Bolt hot tightening13.3.18 CO 清洗口 Clean out13.3.19 ANNY 退火 Annealed13.4 PE 平端面 Plain end13.5 BE 坡口端 Belelled end13.6 THR 螺纹 Thread13.7 HB 布氏硬度 Brinnel hardness13.8 RC 洛氏硬度14. 其他14.1 FDN 基础 Foundation14.2 INF 信息（资料） Information14.3 REF 参考 Reference14.4 REV 修改 Revision14.5 SEQ 序号（顺序） Sequence14.6 W/E 设备带来 With equipment14.7 W/I 仪表带来 With instrument14.8 CM 色标 Colour mark14.9 CA 腐蚀裕度 Corrosion allowance14.10 UTL 公用系统 Utility14.11 UC 公用工程接头 Utility connection14.12 QTY 数量 Quantity14.13 WT 重量 Weight14.14 MHR 工时 Man hour14.15 BC 螺栓分布圆 Bolt circle14.16 HP 高点 High point14.17 LP 低点 Low point14.18 SUC 吸入（口） Suction14.19 DIS 排出（口） Discharge14.20 SO 蒸气吹扫（口） Steam out14.21 NPT 美国标准锥管螺纹 National standard taper pipe thread 14.22 NPS 美国标准直管螺纹 National standard straight pipe thread 14.23 DR 排液 Drain14.24 VT 放气 Vent14.25 RTG （压力）等级 Rating14.26 CL 等级 Class14.27 SMLS 无缝 Seamless。

管道专业常用英文缩写1、管子及管件缩写中文名称英文名称P管子PipeEL弯头ElbowELL长半径弯头Long radius elbowELS短半径弯头Short radius elbowMEL斜接弯头(吓米腰弯头)Mitre elbowREL异径弯头Reducing elbowT三通TeeLT斜三通Lateral teeRT异径三通Reducing teeR异径管接头(大小头)ReducerCR同心异径管接头(同心大小头)Concentric reducerER偏心异径管接头(偏心大小头)Eccentric reducerCPL管箍CouplingFCPL双头管箍Full couplingHCPL单头管箍Half couplingRCPL异径管箍Reducing couplingBU内外螺纹接头BushingUN活接头UnionHC软管接头Hose couplerSE翻边短节Stub endNIP短节Pipe nipple or straight nipple SNIP异径短节Swaged nippleCP管帽(封头)CapPL管堵(丝堵)PlugBLK盲板BlankSB8字盲板Spectacle blind (blank)RP补强板Reinforcing pad2、法兰缩写中文名称英文名称PLG法兰FlangeWNF对焊法兰Welding neck flangeSOF平焊法兰Slip-on flangeSWF承插焊法兰Socket-welding flangeT螺纹法兰Threaded flangeLJ松套法兰Lapped joint flangeREDF异径法兰Reducing flangeBF法兰盖(盲法兰)Blind flangeFSF法兰密封面Flange dealing faceFF全平面Flat faceRF凸平面Raised faceMFF凹平面Male and female faceLF凹面Female faceLM凸面Male faceRJ环连接面Ring joint faceTG榫槽面Tongue and groove face TF榫面Tongue faceGF槽面Groove face3、垫片缩写中文名称英文名称G垫片GasketNMG非金属垫片Non-metallic gasketAG石棉垫片Asbestos gasketRG橡胶垫片Rubber gasketTEG聚四氟乙烯包复垫片PTFE envelope gasket SMG半金属垫片Semimetallic gasketMJG金属包垫片Meta-jacket gasketSWG缠绕式垫片Spiral wound gasketMG金属垫片Metallic gasketFMG金属平垫片Flat metallic gasket SMSG齿形金属垫片Solid metal serrated gasket LER透镜式金属环垫Lens ring gasket OCR八角形金属环垫Octagonal ring gasket OVR椭圆形金属环垫Oval ring gasketIR/OR内外定位环Inner ring and outer ring IR内定位环Inner ringOR外定位环Outer ring4、紧固件缩写中文名称英文名称B螺栓BoltSB螺柱Stud boltNU螺母NutTB花篮螺母TurnbuckleWSR垫圈WasherSWSR弹簧垫圈Spring washer5、阀门缩写中文名称英文名称GV闸阀Gate valveGLV截止阀Globe valveCHV止回阀Check valveBUV蝶阀Butterfly valveBAV球阀Ball valvePV旋塞阀Plug valve(cock)CV调节阀Control valveSV安全阀Safety valveRV减压阀Pressur reducing valveST蒸汽疏水阀Steam trapperPRV泄压阀Pressur relief valveBV呼吸阀Breather valveNV针形阀Needle valveAV角阀DV隔膜阀TWV三通阀SGV插板阀6、管道上用的小型设备缩写中文名称英文名称SPR气液分离器SeparatorFA阻火器Flame arresterSR过滤器StrainerSRY Y型过滤器Y-type strainerSRT T型过滤器T-type strainerSRB桶式过滤器Bucket type strainerTSR临时过滤器T emporarySIL消声器SilencerSG视镜Sight glassSC取样冷却器Sample coolerDF排液漏斗Drain funnelLM管道混合器Line mixerRO限流孔板Restriction orificeMO混合孔板Mixing orificeRD爆破片（爆破膜）Rupture diskEJ补偿器（膨胀节）Expansion joint7、隔热、伴热缩写中文名称英文名称INS隔热Thermal insulationH保温Hot insulationC保冷Cold insulationP防烫伤隔热Personnel protection insulation T&I伴热Tracing and insulationT管道伴热（冷）TracingEST蒸汽外伴热External steam tracingIST蒸汽内伴热Internal steam tracingSJT蒸汽夹套伴热Steam-jacket tracingET电伴热Electric tracing8、配管材料和等级缩写中文名称英文名称M金属材料Metallic materialCS碳钢Carbon steelCAS铸钢Cast steelFS锻钢Forged steelAS合金钢Alloy steelSS不锈钢Stainless steelAUST·SS奥氏体不锈钢Austenitic stainless-steel CI铸铁Cast ironMI可锻铸铁Malleable ironDI球墨铸铁Ductile ironAL铝AluminumBRS黄铜BrassBRZ青铜BronzeCU紫铜CopperLAS低合金钢Low alloy steelFLAS低合金锻钢For low alloy steelCLAS低合金铸钢Cast low alloy steelTHK壁厚ThicknessSCH表号Schedule numberSTD标准StandardXS加强Extra strongXXS特强Double extra strong9、装置布置缩写中文名称英文名称CN建北Construction northE东EastW西WestS南SouthN北NorthH水平HorizontalV竖直、铅直、直立VerticalGRD地坪GroundUG地下UndergroundBL装置边界线Battery limit lineESEW事故淋浴洗眼器Emergency shower and eye washer HS 软管站Hose stationML持续分界线Match linePS管道支架（管架）Piping support PR管桥Pipe rack STRU构架（构筑物）Structure BLDG建筑物BuildingPD清扫设施Purge device PT池PitSHLT棚Shelter COFF围堰CofferdamFL楼板FloorPF平台Plateform10、尺寸标注缩写中文名称英文名称EL标高EBOP管底BCOP管中心CTOP管顶TFOB底平FFOT顶平FCL(屯）中心线CTL切线TSYM对称的SBOS支架底BTOS支架顶TCL净距（净空）C CTC中心至中心C CTF中心至面C CTE中心至端部C ETE端到端EFEF法兰端面FFTF面到面FD直径DDN公称直径DID内径IOD外径ODIM尺寸DMAX最大MMIN最小MAVG平均AAPP约、近似A PT、EL点标高P 11、图表缩写中文名称英文名称工艺流程图管道和仪表流程图接续图详图管段图SPDWG（ISOD-WG）DWG-NO。

管道工程英文术语缩写（中英对照）1.管子及管件1.1 P 管子 Pipe1.2 EL 弯头1.2.1 ELL 长半径弯头1.2.2 ELS 短半径弯头1.2.3 MEL 斜接弯头（虾米腰弯头）1.2.4 REL 异径弯头1.3 T 三通 Tee1.3.1 LT 斜三通1.3.2 RT 异径三通1.4 R 异径管接头（大小头） Reducer1.4.1 CR 同心异径管接头（同心大小头） Concentric reducer 1.4.2 ER 偏心异径管接头（偏心大小头） Eccentric reducer 1.5 CPL 管箍 Coupling1.5.1 FCPL 双头管箍 Full coupling1.5.2 HCPL 单头管箍 Half coupling1.5.3 RCPL 异径管箍 Reducing coupling1.6 BU 内外螺纹接头 Bushing1.7 UN 活接头 Union1.8 HC 软管接头 Hose coupler1.9 SE 翻边短节 Stub end1.10 NIP 短节 Pipe nipple or straight nipple1.10.1 SNIP 异径短节 Swaged nipple1.11 CP 管帽（封头） Cap1.12 PL 管堵（丝堵） Plug1.13 BLK 盲板 Blank1.13.1 SB 8字盲板 Spectacle blind (blank)1.14 RP 补强板 Reinforcing pad2.法兰2.1 FLG 法兰 Flange2.1.1 WNF 对焊法兰 Welding neck flange2.1.2 SOF 平焊法兰 Slip-on flange2.1.3 SWF 承插焊法兰 Socket-welding flange2.1.4 T 螺纹法兰 Threaded flange2.1.5 LJ 松套法兰 Lapped joint flange2.1.6 REDF 异径法兰 Reducing flange2.1.7 BF 法兰盖（日法兰） Blind flange2.2 FSF 法兰密封面 Flange scaling face2.2.1 FF 全平面 Flat face 2.2.2 RF 凸台面 Raised face2.2.3 MFF 凹凸面 Male and female face2.2.4 LF 凹面 Female face2.2.5 LM 凸面 Male face2.2.6 RJ 环连接面 Ring joint face2.2.7 TG 榫槽面 Tongue and groove face2.2.8 TF 榫面 Tongue face2.2.9 GF 槽面 Groove face3.垫片3.1 G 垫片 Gasket3.1.1 NMG 非金属垫片 Non-metallic gasket3.1.1.1 AG 石棉垫片 Asbestos gasket3.1.1.2 RG 橡胶垫片 Rubber gasket3.1.1.3 TEG 聚四氟乙烯包复垫片 PTFE envelope gasket3.1.2 SMG 半金属垫片 Semimetallic gasket3.1.2.1 MJG 金属包垫片 Meta-jacket gasket3.1.2.2 SWG 缠绕式垫片 Spiral wound gasket3.1.3 MG 金属垫片 Metallic gasket3.1.3.1 FMG 金属平垫片 Flat metallic gasket3.1.3.2 SMSG 齿形金属垫片 Solid metal serrated gasket3.1.3.3 LER 透镜式金属环垫 Lens ring gasket3.1.3.4 OCR 八角形金属环垫 Octagonal ring gasket3.1.3.5 OVR 椭圆形金属环垫 Oval ring gakset3.1.3.6 IR/OR 内外定位环 Inner ring and outer ring3.1.3.7 IR 内定位环 Inner ring3.1.3.8 OR 外定位环 Outer ring4.坚固件4.1 B 螺栓 Bolt4.1.1 SB 螺柱 Stud bolt4.2 NU 螺母 Nut4.3 TB 花蓝螺母 Turnbuckle4.4 WSR 垫圈 Washer4.4.1 SWSR 弹簧垫圈 Spring washer5.阀门5.1 GV 闸阀 Gate valve5.2 GLV 截止阀 Globe valve5.3 CHV 止回阀 Check valve5.4 BUV 蝶阀 Butterfly valve5.5 BAV 球阀 Ball valve5.6 PV 旋塞阀 Plug valve (cock)5.7 CV 调节阀 Control valve5.8 SV 安全阀 Safety valve5.9 RV 减压阀 Pressure reducing valve5.10 ST 蒸汽疏水阀 Steam trap5.11 PRV 泄压阀 Pressur relief valve5.12 BV 呼吸阀 Breather valve5.13 NV 针形阀 Needle valve5.14 AV 角阀5.15 DV 隔膜阀5.16 TWV 三通阀5.17 SGV 插板阀6.管道上用的小型设备6.1 SPR 气液分离器 Separator 6.2 FA 阻火器 Flame arrester6.3 SR 过滤器 Strainer6.3.1 SRY Y型过滤器 Y-type strainer6.3.2 SRT T型过滤器 T-type strainer6.3.3 SRB 桶式过滤器 Bucket type strainer6.3.4 TSR 临时过滤器 Temporary strainer6.4 SIL 消声器 Silencer6.5 SG 视镜 Slight glass6.6 SC 取样冷却器 Sample cooler6.7 DF 排液漏斗 Drain funnel6.8 LM 管道混合器 Line mixer6.9 RO 限流孔板 Restriction orifice6.9.1 MO 混合孔板 Mixing orifice6.1 RD 爆破片（爆破膜） Rupture disk6.11 EJ 补偿器 Expansion joint7.隔热、伴热7.1 INS 隔热 Thermal insulation7.1.1 H 保温 Hot insulation7.1.2 C 保冷 Cold insulation7.1.3 P 防烫伤隔热 Personnel protection insulation7.2 T&I 伴热 Tracing and insulation7.3 T 管道伴热（冷） Tracing7.3.1 EST 蒸汽外伴热 External steam tracing7.3.2 IST 蒸汽内伴热 Internal steam tracing7.3.3 SJT 蒸汽夹套伴热 Steam-jacket tracing7.3.4 ET 电伴热 Electric tracing8.配管材料和等级8.1 M 金属材料 Metallic material 8.1.1 CS 碳钢 Carbon steel8.1.2 CAS 铸钢 Cast steel8.1.3 FS 锻钢 Forged steel8.1.4 AS 合金钢 Alloy steel8.1.5 SS 不锈钢 Stainless steel8.1.6 AUSTSS 奥氏体不锈钢 Austenitic stainless-steel8.1.7 CI 铸铁 Cast iron8.1.8 MI 可锻铸铁 Malleable iron8.1.9 DI 球墨铸铁 Ductile iron8.1.10 AL 铝 Aluminum8.1.11 BRS 黄铜 Brass8.1.12 BRZ 青铜 Bronze8.1.13 CU 紫铜 Copper8.1.14 LAS 低合金钢 Low alloy steel8.1.15 FLAS 低合金锻钢 Forged low alloy steel8.1.16 CLAS 低合金铸钢 Cast low alloy steel8.2 THK 壁厚 Thickness8.2.1 SCH 表号 Schedule number8.2.2 STD 标准 Standard8.2.3 XS 加强 Extra strong8.2.4 XXS 特强 Double extra strong9.装置布置9.1 CN 建北 Construction north9.2 E 东 East9.3 W 西 West9.4 S 南 South9.5 N 北 North9.6 H 水平 Horizontal9.7 V 竖直、铅直、直立 Vertical9.8 GRD 地坪 Ground9.9 UG 地下 Underground9.10 BL 装置边界线 Battery limit line9.11 ESEW 事故沐浴洗眼器 Emergency shower and eye washer 9.12 HS 软管站 Hose station9.13 ML 接续分界线 Match line9.14 PS 管道支架（管架） Piping support9.15 PR 管桥 Pipe rack9.16 STRU 构架（构筑物） Structure9.17 BLDG 建筑物 Building9.18 PD 清扫设施 Purge device9.19 PT 池 Pit9.20 SHLT 棚 Shelter9.21 COFF 围堰 Cofferdam9.22 FL 楼板 Floor9.23 PF 平台 Plateform10.尺寸标注10.1 EL 标高 Elevation 10.2 BOP 管底 Bottom of pipe10.3 COP 管中心Center of pipe10.4 TOP 管顶 Top of pipe10.5 FOB 底平 Flat on bottom10.6 FOT 顶平 Flat on top10.7 CL(屯) 中心线 Center line10.8 TL 切线 Tangent line10.9 SYM 对称的 Symmetrical10.10 BOS 支架底 Bottom of support10.11 TOS 支架顶 Top of support10.12 CL 净距（净空） Clearance10.13 CTC 中心至中心 Center to center 10.14 CTF 中心至面 Center to face10.15 CTE 中心至端部 Center to end10.16 ETE 端到端 End to end10.17 FEF 法兰端面 Flange and face10.18 FTF 面到面 Face to face10.19 D 直径 Diameter10.20 DN 公称直径 Nominal diameter10.21 ID 内径 Inside diameter10.22 OD 外径 Outside diameter10.23 DIM 尺寸 Dimension10.24 MAX 最大 Maximum10.25 MIN 最小 Minimum10.26 AVG 平均 Average10.27 APP 约、近似 Approximate10.28 PT.EL 点标高 Point elevation11.图表11.1 PFD 工艺流程图 Process flow diagram11.2 PID 管道和仪表流程图 Piping & instrument diagram11.3 COD 接续图 Continued on drawing11.4 DTL 详图 Datail11.5 SPDWG(ISODWG) 管段图 Spool drawing (each line isometric drawing) 11.6 DWGNO 图号 Drawing number11.7 DWGI 所在图号 Drawing identification11.8 LOW 材料表 List of material11.9 MTO 汇料 Material take-off11.10 APPX 附录 Appendix11.11 JOB. No. 工号 Job Number11.12 BEDD 基础工程设计数据 Basic engineering design data 11.13 DEDD 详细工程设计数据 Detail engineering design data 11.14 REV. No. 修改号 Recision number11.15 REFDWG 参考图 Reference drawing11.16 SC 采样接口 Sample connection12.操作方式及工作参数12.1 AUT 自动 Automatic 12.2 ML 手动 Manual control12.3 CHOP 链条操作 Chain operated12.4 CSC 铅封关 Car seal close12.5 CSO 铅封开 Car seal open12.6 LC 锁闭 Lock closed12.7 LO 锁开 Lock open12.8 NC 正常关 Normally close12.9 NO 正常开 Normally open12.10 ATM 大气压 Atmosphere12.11 PN 公称压力 Nominal pressure12.12 A 绝压12.13 G 表压12.14 (T) 温度 Temperature12.15 (P) 压力 Pressure13.施工13.1 W 焊接 Welding13.1.1 AW 电弧焊 Arc welding13.1.2 GSAW 气体保护电弧焊 Gas shielded-acr welding 13.1.3 EFW 电熔焊 Elecric fusion welding13.1.4 ERW 电阻焊 Electric Resistance welding13.1.5 GW 气焊 Gas welding13.1.6 LW 搭接焊 Lap welding13.1.7 BW 对焊 Butt welding13.4.8 TW 定位焊 Tack welding13.1.9 SW 承插焊 Socket welding13.1.10 CW 连续焊 Continuous welding13.1.11 SEW 密封焊 Seal welding13.1.12 SFG 堆焊 Surfacing13.1.13 FW 现场焊接 Field welding13.2 HT 热处理 Heat treatment13.2.1 PH 预热 Preheating13.2.2 SR 应力消除 Stress relief13.2.3 PWHT 焊后热处理 Post weld heat treatment13.3 EIT 检查、探伤和实验 Examination, inspection & testing 13.3.1 VE 外观检查 Visual examination13.3.2 UI (UT) 超声探伤 Ultrasonic inspection (test)13.3.3 RI (RT) 射线探伤 Radiographic inspection (test)13.3.4 MPI (MT) 磁粉探伤 Magnetic particle inspection (test) 13.3.5 LPI (PT) 液体渗透检验 Liquid penterant inspection (test) 13.3.6 HADT 硬度实验 Hardness testing13.3.7 HYDT 水压实验 Hydraulic testing13.3.8 PNET 气压实验 Pneumatic testing13.3.9 CE 焊条 Covered electrode13.3.10 WW 焊丝 Welding wire13.3.11 ASSY 装配、组合 Assembly13.3.12 F 现场 Field13.3.13 F/F 现场制造 Field faricated13.3.14 SF 现场决定 Suit in field13.3.15 CSP 冷紧 Cold spring13.3.16 BCT 螺栓冷紧 Bolt cold tightening13.3.17 BHY 螺栓热紧 Bolt hot tightening13.3.18 CO 清洗口 Clean out13.3.19 ANNY 退火 Annealed13.4 PE 平端面 Plain end13.5 BE 坡口端 Belelled end13.6 THR 螺纹 Thread13.7 HB 布氏硬度 Brinnel hardness13.8 RC 洛氏硬度14.其他14.1 FDN 基础 Foundation14.2 INF 信息（资料） Information14.3 REF 参考 Reference14.4 REV 修改 Revision14.5 SEQ 序号（顺序） Sequence14.6 W/E 设备带来 With equipment14.7 W/I 仪表带来 With instrument14.8 CM 色标 Colour mark14.9 CA 腐蚀裕度 Corrosion allowance14.10 UTL 公用系统 Utility14.11 UC 公用工程接头 Utility connection14.12 QTY 数量 Quantity14.13 WT 重量 Weight14.14 MHR 工时 Man hour14.15 BC 螺栓分布圆 Bolt circle14.16 HP 高点 High point14.17 LP 低点Low point14.18 SUC 吸入（口） Suction14.19 DIS 排出（口） Discharge14.20 SO 蒸气吹扫（口） Steam out14.21 NPT 美国标准锥管螺纹 National standard taper pipe thread 14.22 NPS 美国标准直管螺纹 National standard straight pipe thread 14.23 DR 排液 Drain14.24 VT 放气 Vent14.25 RTG （压力）等级 Rating14.26 CL 等级 Class14.27 SMLS 无缝 Seamless14.28 螺旋缝。

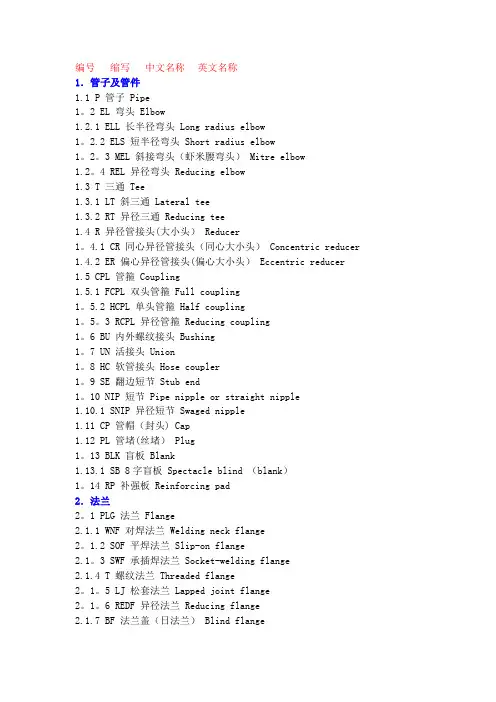

编号缩写中文名称英文名称1．管子及管件1.1 P 管子 Pipe1。

2 EL 弯头 Elbow1.2.1 ELL 长半径弯头 Long radius elbow1。

2.2 ELS 短半径弯头 Short radius elbow1。

2。

3 MEL 斜接弯头（虾米腰弯头） Mitre elbow1.2。

4 REL 异径弯头 Reducing elbow1.3 T 三通 Tee1.3.1 LT 斜三通 Lateral tee1.3.2 RT 异径三通 Reducing tee1.4 R 异径管接头(大小头） Reducer1。

4.1 CR 同心异径管接头（同心大小头） Concentric reducer 1.4.2 ER 偏心异径管接头(偏心大小头） Eccentric reducer 1.5 CPL 管箍 Coupling1.5.1 FCPL 双头管箍 Full coupling1。

5.2 HCPL 单头管箍 Half coupling1。

5。

3 RCPL 异径管箍 Reducing coupling1。

6 BU 内外螺纹接头 Bushing1。

7 UN 活接头 Union1。

8 HC 软管接头 Hose coupler1。

9 SE 翻边短节 Stub end1。

10 NIP 短节 Pipe nipple or straight nipple1.10.1 SNIP 异径短节 Swaged nipple1.11 CP 管帽（封头) Cap1.12 PL 管堵(丝堵） Plug1。

13 BLK 盲板 Blank1.13.1 SB 8字盲板 Spectacle blind （blank）1。

14 RP 补强板 Reinforcing pad2．法兰2。

1 PLG 法兰 Flange2.1.1 WNF 对焊法兰 Welding neck flange2。

1.2 SOF 平焊法兰 Slip-on flange2.1。

1．管子及管件P 管子 PipeEL 弯头 Elbow1.2.1 ELL 长半径弯头 Long radius elbow1.2.2 ELS 短半径弯头 Short radius elbow1.2.3 MEL 斜接弯头（虾米腰弯头） Mitre elbow1.2.4 REL 异径弯头 Reducing elbowT 三通 Tee1.3.1 LT 斜三通 Lateral tee1.3.2 RT 异径三通 Reducing teeR 异径管接头（大小头） Reducer1.4.1 CR 同心异径管接头（同心大小头） Concentric reducer 1.4.2 ER 偏心异径管接头（偏心大小头） Eccentric reducer CPL 管箍 Coupling1.5.1 FCPL 双头管箍 Full coupling1.5.2 HCPL 单头管箍 Half coupling1.5.3 RCPL 异径管箍 Reducing couplingBU 内外螺纹接头 BushingUN 活接头 UnionHC 软管接头 Hose couplerSE 翻边短节 Stub endNIP 短节 Pipe nipple or straight nipple1.10.1 SNIP 异径短节 Swaged nippleCP 管帽（封头） CapPL 管堵（丝堵） PlugBLK 盲板 Blank1.13.1 SB 8字盲板 Spectacle blind (blank)RP 补强板 Reinforcing pad2．法兰PLG 法兰 Flange2.1.1 WNF 对焊法兰 Welding neck flange2.1.2 SOF 平焊法兰 Slip-on flange2.1.3 SWF 承插焊法兰 Socket-welding flange2.1.4 T 螺纹法兰 Threaded flange2.1.5 LJ 松套法兰 Lapped joint flange2.1.6 REDF 异径法兰 Reducing flange2.1.7 BF 法兰盖（日法兰） Blind flangeFSF 法兰密封面 Flange scaling face2.2.1 FF 全平面 Flat face2.2.2 RF 凸台面 Raised face2.2.3 MFF 凹凸面 Male and female face2.2.4 LF 凹面 Female face2.2.5 LM 凸面 Male face2.2.6 RJ 环连接面 Ring joint face2.2.7 TG 榫槽面 Tongue and groove face2.2.8 TF 榫面 Tongue face2.2.9 GF 槽面 Groove face3 .垫片3.1 G 垫片 Gasket3.1.1 NMG 非金属垫片 Non-metallic gasket3.1.1.1 AG 石棉垫片 Asbestos gasket3.1.1.2 RG 橡胶垫片 Rubber gasket3.1.1.3 TEG 聚四氟乙烯包复垫片 PTFE envelope gasket 3.1.2 SMG 半金属垫片 Semimetallic gasket3.1.2.1 MJG 金属包垫片 Meta-jacket gasket3.1.2.2 SWG 缠绕式垫片 Spiral wound gasket3.1.3 MG 金属垫片 Metallic gasket3.1.3.1 FMG 金属平垫片 Flat metallic gasket3.1.3.2 SMSG 齿形金属垫片 Solid metal serrated gasket 3.1.3.3 LER 透镜式金属环垫 Lens ring gasket3.1.3.4 OCR 八角形金属环垫 Octagonal ring gasket3.1.3.5 OVR 椭圆形金属环垫 Oval ring gasket3.1.3.6 IR/OR 内外定位环 Inner ring and outer ring 3.1.3.7 IR 内定位环 Inner ring3.1.3.8 OR 外定位环 Outer ring4 .坚固件B 螺栓 Bolt4.1.1 SB 螺柱 Stud boltNU 螺母 NutTB 花蓝螺母 TurnbuckleWSR 垫圈 Washer4.4.1 SWSR 弹簧垫圈 Spring washer5 .阀门GV 闸阀 Gate valveGLV 截止阀 Globe valveCHV 止回阀 Check valveBUV 蝶阀 Butterfly valveBAV 球阀 Ball valvePV 旋塞阀 Plug valve (cock)CV 调节阀 Control valveSV 安全阀 Safety valveRV 减压阀 Pressure reducing valveST 蒸汽疏水阀 Steam trapPRV 泄压阀 Pressur relief valveBV 呼吸阀 Breather valveNV 针形阀 Needle valveAV 角阀DV 隔膜阀TWV 三通阀SGV 插板阀6. 管道上用的小型设备SPR 气液分离器 SeparatorFA 阻火器 Flame arresterSR 过滤器 Strainer6.3.1 SRY Y型过滤器 Y-type strainer6.3.2 SRT T型过滤器 T-type strainer6.3.3 SRB 桶式过滤器 Bucket type strainer 6.3.4 TSR 临时过滤器 Temporary strainer SIL 消声器 SilencerSG 视镜 Slight glassSC 取样冷却器 Sample coolerDF 排液漏斗 Drain funnelLM 管道混合器 Line mixerRO 限流孔板 Restriction orifice6.9.1 MO 混合孔板 Mixing orificeRD 爆破片（爆破膜） Rupture diskEJ 补偿器 Expansion joint7. 隔热、伴热INS 隔热 Thermal insulation7.1.1 H 保温 Hot insulation7.1.2 C 保冷 Cold insulation7.1.3 P 防烫伤隔热 Personnel protection insulationT&I 伴热 Tracing and insulationT 管道伴热（冷） Tracing7.3.1 EST 蒸汽外伴热 External steam tracing7.3.2 IST 蒸汽内伴热 Internal steam tracing7.3.3 SJT 蒸汽夹套伴热 Steam-jacket tracing7.3.4 ET 电伴热 Electric tracing8 .配管材料和等级8.1 M 金属材料 Metallic material8.1.1 CS 碳钢 Carbon steel8.1.2 CAS 铸钢 Cast steel8.1.3 FS 锻钢 Forged steel8.1.4 AS 合金钢 Alloy steel8.1.5 SS 不锈钢 Stainless steel8.1.6 AUST SS 奥氏体不锈钢 Austenitic stainless-steel 8.1.7 CI 铸铁 Cast iron8.1.8 MI 可锻铸铁 Malleable iron8.1.9 DI 球墨铸铁 Ductile iron8.1.10 AL 铝 Aluminum8.1.11 BRS 黄铜 Brass8.1.12 BRZ 青铜 Bronze8.1.13 CU 紫铜 Copper8.1.14 LAS 低合金钢 Low alloy steel8.1.15 FLAS 低合金锻钢 Forged low alloy steel8.1.16 CLAS 低合金铸钢 Cast low alloy steelTHK 壁厚 Thickness8.2.1 SCH 表号 Schedule number8.2.2 STD 标准 Standard8.2.3 XS 加强 Extra strong8.2.4 XXS 特强 Double extra strong9. 装置布置CN 建北 Construction northE 东 EastW 西 WestS 南 SouthN 北 NorthH 水平 HorizontalV 竖直、铅直、直立 VerticalGRD 地坪 GroundUG 地下 UndergroundBL 装置边界线 Battery limit lineESEW 事故沐浴洗眼器 Emergency shower and eye washer HS 软管站 Hose stationML 接续分界线 Match linePS 管道支架（管架） Piping supportPR 管桥 Pipe rackSTRU 构架（构筑物） StructureBLDG 建筑物 BuildingPD 清扫设施 Purge device9.19 PT 池 PitSHLT 棚 ShelterCOFF 围堰 CofferdamFL 楼板 FloorPF 平台 Plateform10 .尺寸标注EL 标高 ElevationBOP 管底 Bottom of pipeCOP 管中心 Center of pipeTOP 管顶 Top of pipeFOB 底平 Flat on bottomFOT 顶平 Flat on topCL(屯) 中心线 Center lineTL 切线 Tangent lineSYM 对称的 SymmetricalBOS 支架底 Bottom of supportTOS 支架顶 Top of supportCL 净距（净空） ClearanceCTC 中心至中心 Center to center CTF 中心至面 Center to faceCTE 中心至端部 Center to endETE 端到端 End to endFEF 法兰端面 Flange and faceFTF 面到面 Face to faceD 直径 DiameterDN 公称直径 Nominal diameterID 内径 Inside diameterOD 外径 Outside diameterDIM 尺寸 DimensionMAX 最大 MaximumMIN 最小 MinimumAVG 平均 AverageAPP 约、近似 Approximate10.28 PT.EL 点标高 Point elevation11. 图表PFD 工艺流程图 Process flow diagramPID 管道和仪表流程图 Piping & instrument diagramCOD 接续图 Continued on drawingDTL 详图 DatailSPDWG (ISODWG) 管段图 Spool drawing (each line isometric drawing) DWGNO 图号 Drawing numberDWGI 所在图号 Drawing identificationLOW 材料表 List of materialMTO 汇料 Material take-offAPPX 附录 AppendixJOB. No. 工号 Job NumberBEDD 基础工程设计数据 Basic engineering design dataDEDD 详细工程设计数据 Detail engineering design dataREV. No. 修改号 Recision numberREF DWG 参考图 Reference drawingSC 采样接口 Sample connection12 .操作方式及工作参数AUT 自动 AutomaticML 手动 Manual controlCHOP 链条操作 Chain operatedCSC 铅封关 Car seal closeCSO 铅封开 Car seal openLC 锁闭 Lock closedLO 锁开 Lock openNC 正常关 Normally closeNO 正常开 Normally openATM 大气压 AtmospherePN 公称压力 Nominal pressure12.12 A 绝压12.13 G 表压(T) 温度 Temperature(P) 压力 Pressure13 .施工W 焊接 Welding13.1.1 AW 电弧焊 Arc welding13.1.2 GSAW 气体保护电弧焊 Gas shielded-acr welding 13.1.3 EFW 电熔焊 Elecric fusion welding13.1.4 ERW 电阻焊 Electric Resistance welding13.1.5 GW 气焊 Gas welding13.1.6 LW 搭接焊 Lap welding13.1.7 BW 对焊 Butt welding13.4.8 TW 定位焊 Tack welding13.1.9 SW 承插焊 Socket welding13.1.10 CW 连续焊 Continuous welding13.1.11 SEW 密封焊 Seal welding13.1.12 SFG 堆焊 Surfacing13.1.13 FW 现场焊接 Field weldingHT 热处理 Heat treatment13.2.1 PH 预热 Preheating13.2.2 SR 应力消除 Stress relief13.2.3 PWHT 焊后热处理 Post weld heat treatmentEIT 检查、探伤和实验 Examination, inspection & testing13.3.1 VE 外观检查 Visual examination13.3.2 UI (UT) 超声探伤 Ultrasonic inspection (test)13.3.3 RI (RT) 射线探伤 Radiographic inspection (test)13.3.4 MPI (MT) 磁粉探伤 Magnetic particle inspection (test) 13.3.5 LPI (PT) 液体渗透检验 Liquid penterant inspection (test) 13.3.6 HADT 硬度实验 Hardness testing13.3.7 HYDT 水压实验 Hydraulic testing13.3.8 PNET 气压实验 Pneumatic testing13.3.9 CE 焊条 Covered electrode13.3.10 WW 焊丝 Welding wire13.3.11 ASSY 装配、组合 Assembly13.3.12 F 现场 Field13.3.13 F/F 现场制造 Field fabricated13.3.14 SF 现场决定 Suit in field13.3.15 CSP 冷紧 Cold spring13.3.16 BCT 螺栓冷紧 Bolt cold tightening13.3.17 BHY 螺栓热紧 Bolt hot tightening13.3.18 CO 清洗口 Clean out13.3.19 ANNY 退火 AnnealedPE 平端面 Plain endBE 坡口端 Belelled endTHR 螺纹 ThreadHB 布氏硬度 Brinnel hardnessRC 洛氏硬度14. 其他FDN 基础 FoundationINF 信息（资料） InformationREF 参考 ReferenceREV 修改 RevisionSEQ 序号（顺序） SequenceW/E 设备带来 With equipmentW/I 仪表带来 With instrument14.8 CM 色标 Colour markCA 腐蚀裕度 Corrosion allowanceUTL 公用系统 UtilityUC 公用工程接头 Utility connectionQTY 数量 QuantityWT 重量 WeightMHR 工时 Man hourBC 螺栓分布圆 Bolt circleHP 高点 High pointLP 低点 Low pointSUC 吸入（口） SuctionDIS 排出（口） DischargeSO 蒸气吹扫（口） Steam outNPT 美国标准锥管螺纹 National standard taper pipe threadNPS 美国标准直管螺纹 National standard straight pipe thread DR 排液 DrainVT 放气 VentRTG （压力）等级 RatingCL 等级 ClassSMLS 无缝 Seamless。

管件的各种英文缩写集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]管件的各种英文缩写管道英文缩写AAnchor固定ABS*Absolute绝对的AISI*AmericanIronandSteelInstitute美国钢铁学会ANSI*AmericanNationalStandardsInstitute美国国家标准学会API*AmericanPetroleumInstitute美国石油学会APPROX*Approximate大约，近似的ASBAsbestos石棉ASME*AmericanSocietyOfMechanicalEngineers美国机械工程师协会ASSY*Assembly装配，组装ASTM*AmericanSocietyOfTestingMaterial美国材料实验协会ATM*Atmosphere大气压AWG*AmericanWireGage美国线规AWS*AmericanWel****Society美国焊接协会AWWA*AmericanWaterWorksAssociation美国水工协会BBBBoltedBonnet栓柱连接的阀盖BBByBuyer买方供货B-BBeveledEnd-BeveledEnd两端为坡口端BCBoltCircle螺栓中心圆B.CBoltedCover(cap)螺栓连接的阀兰盖（帽）BEBeveledEnd(forwel****)坡口（焊接用）B.EBellEnd承口BEPBothEndsPlain两端平BETBothEndsThreaded两端带螺纹BLBatteryLimit装置区边界BFBlindFlange盲板法兰BLDBlind盲板BLDG*Buil****建筑物BMBillOfMaterial材料表BOPBottomOfPipe管底B-PBeveledEnd—PlainEnd坡口端.平端BVButterflyvalve蝶阀BWG*BirminghamWireGage伯明翰线规BWButtWeld对焊CCCap管帽C-CCentertoCenter中至中C-ECentertoEnd中至端面C-FCentertoFace中至面CH-OPChainOperated链条操纵的CH.PLCheckeredPlate花纹钢管C.I*CastIron铸铁CL*Class英制压力等级，等级，种类CLEARClearance间隙CODContinuedonDrawing接续图COL*Column柱，塔CONCConcentric同心的CONNConnection连接，接口CONT*Continue连续CONT.V.ControlValve控制阀CPLGCoupling管接头，连轴节C.R.ConcentricReducer同心异径管C.S.*CarbonSteel碳钢C.S.ColdSpring冷紧CUSTCustomer客C.VCheckValve止回阀DDEG*Degree度DFDrainfunnel排液漏斗DIA*Diameter直径DIM*Dimension尺寸DISCH*Discharge出口，排出DiaphragmVELVE 隔膜阀DMFDoubleMaleAndFemale双重凹凸DNNorminalDiameter公称直径DNDown下DRDrain排液DSDirectionalStop定向限为架DWG*Drawing图EE*East东ECExternalCoating外面涂防腐层ECCEccentric偏心EFWElectricFusionWelded电容焊的EL(ELEV)*Elevation标高；立面ELLElbow弯头EQIOPEquipment设备，装置EQUIVEquivalent相当的E.R.EccentricReducer偏心异经管ERWElectricResistanceWelded电阻焊的EWEyeWasher&Shower洗眼器及淋浴器EXP.JTExpansionJoint膨胀节FFDNFoundation基础FFFlatFacedOrFullFaced全平面；满平面F-FFaceToFace面至面FGWFusionGasWel****气熔焊FIG*Figure 图FLFloor楼面FLEXTUBEFlexibleTube挠性管FLGFlange法兰FLGDFlanged法兰式的FLGFFlangedFace法兰面FOBFlatOnBottom 底面平FOTFlatOnTop顶面平FPFixPoint固定点FSForgedSteel锻钢FTFFittingToFitting管件直连FTGFitting管件FURNDFurnished提供的，装设的FWFieldWeld现伤焊GGGuide导向GA*Gage表，表压，规（线规）GALV*Galvanize镀锌GLGroundLevel地面GLVGlobeValve截止阀GEAROPGearOperated齿轮传动的GMAWGasMetalArcWel****金属极惰气体保护焊GSKTGasket垫片GTAW(Inert)GasTungstenArcWel****惰性气体保护钨极电弧焊GVGateValve闸阀HHHanger吊架HCHoseConnection软管接头H.CPLGHalfCoupling半节管接头HDRHeader总管HEX*Hexagon六角形HFHardAlloyFaceon阀内件（阀心）为ValveTrim硬质合金密封面HHHandHole手孔HORHorizontal水平的H.P*HighPressure高压HSHoseStation软管IID*InsideDiameter内径IN*Inch英寸INSInsulation隔热INSTInstrument仪表INVInvert(insidebottomofpipe)管子内底IPSIronPipesize铁管尺寸ISOIsometricDrawing周测图（空视图）ISNSInsidescrew&Non-risingStem内螺纹非升杆ISRSInsidescrew&Risingstem内螺纹升杆JJTJoint接头JSJackScrew顶开（起）螺栓LLCLockedClosed在关闭状态下锁定LEPLargeendplain大端为平的LETLargeendThreaded大端带螺纹LGLong长LGFLensGasketFace透镜垫连接面LIFTLiftType升降式LJLapJoint搭接LJFLapJointFlange松套法兰LOLockedOpen在开启状态下锁定L.P.LowPressure低压LRLongRadius长半径LRELongRadiusElbow长半径弯头LTGLargeTongue&Groove大椎槽MMATLMaterial材料MAXMaximum最大MBMachineBolt机器螺栓（单头）MFMaleandFemale凸和凹MFGManufacture制造MF*Manufacture制造厂MHManhole人孔MIMalleableIron可锻铸铁MIN*Minimum最小MJMechanicalJoint机械接头M.LMatchLine连续线MSS*ManufacturersStandardizationSocietyoftheValveandFittingsIndustry,Inc.美国阀门和管件制造商标准化协会MTOMaterialtake-off材料统计MWMinimumWall最小壁厚M.W.MineralWool矿（物）棉NN*North北NBNominalBore公称孔径N.B.Non-Bonnet无阀盖NCNormallyClosed常闭NIPNipple短管NONormallyOpen;常开*Number号；数量NOINSNoInsulation不隔热NOMNominal公称的；额定的NOZNozzle管口NPSNominalPipeSize公称管径NPSHNetPositiveSuctionHead净正吸入压头NPT*AmericanNationalTaper美国锥管螺纹PipeThreadNSNominalSize公称直径NVNeedleValve针形阀OOD*OutsideDiameter外径OETOneendThreaded一端带螺纹OROutsideRadius外半径ORFOrifice孔板ORIENTOrientation方位OS&YOutsideScrewandYoke 外螺纹阀杆和阀轭OSNBOutsideScrewNon-Bonnet外螺纹无阀盖PPPlug堵头PAPPipingArrangementPlan管道布置平面图PBPressureSealBonnet压力密封的阀盖P-BPlainEnd–BevelEnd平端—坡口端PCPressureSealCap压力密封的阀帽PEPlainEnd(notbeveled)平端（无坡口）PFPlatform平台PIDPiping&InstrumentDiagram管道及仪表流程图PN*NominalPressure 公称压力PNPlantNorth工厂北向POSpointofSupport支承点P-PPlainEnd—PlainEnd两端为平端PREPPreparation加工准备PSIA*PoundsPerSquareInchAbsolute磅/PSIGPoundsPerSquareInchGage磅/PTPoint点PTFE*Polytetrafluoroethylene聚四氟乙烯PT.NOPartNo.件号PVPlugValve旋塞阀PVC*PolyVinylChloride聚氯乙烯QQTY*Quantity数量RR*Radius半径REDReducer异径管REFReference参考REINFReinforce加强REQDRequired需要；申请REV*Revision修改RFRaisedFace凸面RGRingGasket环形垫片RJRingJoint环垫接头RORestrictionOrifice限流孔板RPM*RevolutionsPerMinute转/分RPS*RevolutionsPerSecond转/秒RSRestingSupport支承架，滑动架RTJRingTypeJoint（见RJ）RVReliefValve安全泄液阀SS*South南SSpring弹簧（管架用）SAW(Automatic)SubmergedArcWel****自动埋弧焊SBStudBolt双头螺栓SBScrewedBonnet螺纹阀盖SCSampleCooler取样冷却器SCH*Schedule管壁厚系列号SCRDScrewed螺纹SEPSmallendPlain小端为平的SETSmallendThreaded小端带螺纹SFSemi-Finished半光SGSightGlass视镜SHSurfaceHardFacing硬质密封面SKSketch草图SMAWShieldedMetalArcWel****有保护的金属电弧焊SMLSSeamless无缝SNSwagedNipple异径短管SOSlip–On滑套SOFSlip–OnFlange滑套法兰SPEC*Specification规定，说明SPLSoundPressureLever升压水准SQ*Square方的，平方SRShoutRadius短半径SREShortRadiusElbow短半径弯头SS*StainlessSteel不锈钢STSteamTrap蒸汽疏水阀STD*Standard标准STGSmallTongue&Groove小椎槽面STL*Steel钢STMSteam 蒸汽STM.TRSteamTracing蒸汽拌热SUCTSuction吸入口SVSafetyValve安全泄气阀SWSocketWeld承插焊SWGSwage锻造，模锻SWMGSwingType旋启式SYMSymmetrical对称的TTTee三通TEThreadedEnd螺纹端TEMP*Temperature温度TGTongue&Groove椎槽THD*Threaded螺纹的THK*Thickness厚度TLTangentLine切线TNTrueNorth真实北向TOCTopofConcrete混凝土北向TOPTopofpipe管顶TOSTopofSupport支架顶面TopofSteel钢结构顶面TYPTypical典型的UUBUnionBonnet带活接头的阀盖UCUnionCap带活接头的阀帽UNUnion活接头VVValve阀VACVacuum真空VARVariable可变的VERTVertical垂直的VOL*Volume 卷，册，容量，体积WW*West西WBWeldBranch焊接支管WCWeldCap焊接管帽WDWidth宽度WEWeldEnd焊接端WLWel****Line焊接线WNWel****Neck对焊法兰（颈部）WNFWeldNeckFlange对焊法兰WPWorkingPressure工作压力W.P.WorkingPoint工作点WTWallThickness壁厚Weight重量XXHExtraHeavy加强的，加厚的XXHDoubleExtraHeavy双倍加强（厚）的XSExtraStrong加强的XXSDoubleExtraStrong双倍加强的YYPYieldPoint屈服点。

1、swagednippleconcsmls.：大小头同心无缝2、BLE/PSE：BeveledLargeEnd/PlainSmallEnd大端开破口/小端平端3、PE/PE、PBE、BLE/PSE、BSE/PLE：平端/平端、两端平端、大端开破口/小端平端、端开破口/大端平端：弯头90度长半径（R=1.5DN）对焊无4、ELBOW90DEGLRBWSMLS.缝SR：短半径（R=1.0DN）5、PIPESMLSPE/BE：无缝管平口/坡口：垫圈平面环形6、GASKETFLATRING7、compressedasbestosfiberjointingsheet：石棉胶板8、SPECTACLEBLIND：8字盲板：双头螺栓合金钢9、STUDBOLTALLOYSTEEL10、NUMildSteel软钢;低碳钢软钢丝MildSteelArcWeldingElectrode低碳钢焊条MildSteelChannel槽钢MildSteelCheckeredPlate花纹钢板MildSteelEqualAngle等边角钢MildSteelExpandedSheets钢板网MildSteelFireBox软钢板火箱MildSteelHexagonalBolts六角螺丝梗MildSteelHexagonalBoltsAndNuts六角螺丝闩MildSteelI-Beam低碳工字钢MildSteelIngot低碳钢锭MildSteelPlate软钢板MildSteelReinforcement(含钢量0.12--0.25%)软钢钢筋MildSteelShank软钢手柄MildSteelSheet软钢皮TS：螺母（nut的复数）11、BOLT：螺栓12、FULLBORE：与管子等径的、直通式（ValveBall,FullBore全通径球阀）：缩径（ValveBall,Reduced/Regula 13、REDUCED/REGULARBORErBore缩径球阀）：承插焊/碳钢阀体/ 14、SWENDS/CARBONSTEELBODY/DIMSTOBSEN尺寸按照英国及欧洲标准：凸面法兰连接（表示阀门连接形式）15、RFFLANGEDENDS16、TEEEQUAL：等径三通：承插支管台17、SOCKOLET：螺纹支管台18、THREBOLET19、常见阀门连接面英文表示：LUGGED??------>凸耳对夹式的,法门的一种结构形式.一般用于大直径的止回阀或蝶阀,属于对夹连接的一个变种,要配对法兰.连接螺栓要加长RINGTYPEJOINT------>环连接面,这是法兰密封面的类型,一般这样写要法兰的.SOCKETWELD------>承插焊连接,不需法兰THREADED---->螺纹连接,不要法兰WAFER------>对夹式连接,类似于凸耳的,也是一种阀门的结构形式,属于FLANGELESS阀门,阀门本体没有法兰,但是要有配对法兰连接.螺栓要加长BUTTERWELD/THREADED------>对焊/罗纹.都不要法兰,一般是用于描述小阀门,两端的连接形式不同的情况SOCKETWELD/THREADED--->承插焊/螺纹,都不要法兰,一般是用于描述小阀门,两端的连接形式不同的情况：闸阀/整体楔形闸板20、VALVEGATE/SOLIDWEDGE：行业标准21、MANUFACTURERSSTANDARD22、union：通常指的是活接头，也就是老师傅常说的“油印”；nipple：一般是指用于软管站连接软管的接头，连接方式为多样（焊接／丝接／法兰连接）；pipe：一般就指短管，其中的couple特指两头带法兰的短管连接，即俗称的“车轱辘管”。

管件的各种英文缩写管道英文缩写A Anchor 固定ABS *Absolute 绝对的AISI *American Iron andSteel Institute 美国钢铁学会ANSI *American NationalStandards Institute 美国国家标准学会API *American Petroleum Institute 美国石油学会APPROX *Approximate 大约，近似的ASB Asbestos 石棉ASME *American Society Of Mechanical Engineers美国机械工程师协会ASSY *Assembly 装配，组装ASTM *American Society OfTesting Material 美国材料实验协会ATM *Atmosphere 大气压AWG *American Wire Gage 美国线规AWS *American Wel**** Society 美国焊接协会AWWA *American Water WorksAssociation 美国水工协会BBB Bolted Bonnet 栓柱连接的阀盖BB By Buyer 买方供货B-B Beveled End-Beveled End 两端为坡口端BC Bolt Circle 螺栓中心圆B.C Bolted Cover(cap) 螺栓连接的阀兰盖(帽)BE Beveled End (for wel****) 坡口(焊接用)B.E Bell End 承口BEP Both Ends Plain 两端平BET Both Ends Threaded 两端带螺纹BL Battery Limit 装置区边界BF Blind Flange 盲板法兰BLD Blind 盲板BLDG *Buil**** 建筑物BM Bill Of Material 材料表BOP Bottom Of Pipe 管底B-P Beveled End —Plain End 坡口端.平端BV Butterfly valve 蝶阀BWG * Birmingham Wire Gage 伯明翰线规BW Butt Weld 对焊CC Cap 管帽C-C Center to Center 中至中C-E Center to End 中至端面C-F Center to Face 中至面CH-OP Chain Operated 链条操纵的CH.PL Checkered Plate 花纹钢管C.I *Cast Iron 铸铁CL *Class 英制压力等级，等级，种类CLEAR Clearance 间隙COD Continued on Drawing 接续图COL *Column 柱，塔CONC Concentric 同心的CONN Connection 连接，接口CONT *Continue 连续CONT.V. Control Valve 控制阀CPLG Coupling 管接头，连轴节C.R. Concentric Reducer 同心异径管 C.S. *Carbon Steel 碳钢 C.S. Cold Spring 冷紧 C.S.C. Car Seal Close 在关闭状态下封住 C.S.O. Car Seal Open 在开启状态下封住CUST Customer 客 C.V Check Valve 止回阀DDEG *Degree 度DF Drain funnel 排液漏斗DIA *Diameter 直径DIM *Dimension 尺寸DISCH *Discharge 出口，排出Diaphragm VELVE 隔膜阀DMF Double Male And Female 双重凹凸DN Norminal Diameter 公称直径DN Down 下DR Drain 排液DS Directional Stop 定向限为架DWG *Drawing 图E E *East 东EC External Coating 外面涂防腐层ECC Eccentric 偏心EFW Electric Fusion Welded 电容焊的EL(ELEV) *Elevation 标高；立面ELL Elbow 弯头EQIOP Equipment 设备，装置EQUIV Equivalent 相当的E.R. Eccentric Reducer 偏心异经管ERW Electric Resistance Welded 电阻焊的EW Eye Washer & Shower 洗眼器及淋浴器膨胀节EXP.JT Expansion JointFFDN Foundation 基础FF Flat Faced Or Full Faced 全平面；满平面F-F Face To Face 面至面FGW Fusion Gas Wel**** 气熔焊FIG *Figure 图FL Floor 楼面FLEX TUBE Flexible Tube 挠性管FLG Flange 法兰FLGD Flanged 法兰式的FLGF Flanged Face 法兰面FOB Flat On Bottom 底面平FOT Flat On Top 顶面平FP Fix Point 固定点FS Forged Steel 锻钢FTF Fitting To Fitting 管件直连FTG Fitting 管件FURND Furnished 提供的，装设的FW Field Weld 现伤焊GG Guide 导向GA *Gage 表，表压，规（线规）GALV *Galvanize 镀锌GL Ground Level 地面GLV Globe Valve 截止阀GEAR OP Gear Operated 齿轮传动的GMAW Gas Metal Arc Wel**** 金属极惰气体保护焊GSKT Gasket 垫片GTAW （Inert）Gas Tungsten Arc Wel**** 惰性气体保护钨极电弧焊GV Gate Valve 闸阀HH Hanger 吊架HC Hose Connection 软管接头H.CPLG Half Coupling 半节管接头HDR Header 总管HEX *Hexagon 六角形HF Hard Alloy Face on 阀内件（阀心）为Valve Trim 硬质合金密封面HH Hand Hole 手孔HOR Horizontal 水平的H.P *High Pressure 高压HS Hose Station 软管ID *Inside Diameter 内径IN *Inch 英寸INS Insulation 隔热INST Instrument 仪表INV Invert （inside bottom of pipe）管子内底IPS Iron Pipe size 铁管尺寸ISO Isometric Drawing 周测图（空视图）I.S.B.L Inside Battery Limit 装置边界内恻ISNS Inside screw & Non-rising Stem 内螺纹非升杆ISRS Inside screw & Rising stem 内螺纹升杆JJT Joint 接头JS Jack Screw 顶开（起）螺栓LLC Locked Closed 在关闭状态下锁定LEP Large end plain 大端为平的LET Large end Threaded 大端带螺纹LG Long 长LGF Lens Gasket Face 透镜垫连接面L.H.THD Left Hand Thread 左螺纹LIFT Lift Type 升降式LJ Lap Joint 搭接LJF Lap Joint Flange 松套法兰LO Locked Open 在开启状态下锁定L.P. Low Pressure 低压LR Long Radius 长半径LRE Long Radius Elbow 长半径弯头LTG Large Tongue & Groove 大椎槽MMATL Material 材料MAX Maximum 最大MB Machine Bolt 机器螺栓（单头）MF Male and Female 凸和凹MFG Manufacture 制造MF *Manufacture 制造厂MH Manhole 人孔MI Malleable Iron 可锻铸铁MIN *Minimum 最小MJ Mechanical Joint 机械接头M.L Match Line 连续线MSS * Manufacturers Standardization Society of the Valve and Fittings Industry, Inc.美国阀门和管件制造商标准化协会MTO Material take-off 材料统计MW Minimum Wall 最小壁厚M.WMineral Wool 矿（物）棉.NN * North 北NB Nominal Bore 公称孔径N.B. Non-Bonnet 无阀盖NC Normally Closed 常闭NIP Nipple 短管NO Normally Open; 常开*Number 号；数量NO INS No Insulation 不隔热NOM Nominal 公称的；额定的NOZ Nozzle 管口NPS Nominal Pipe Size 公称管径NPSH Net Positive Suction Head 净正吸入压头NPT *American National Taper 美国锥管螺纹Pipe ThreadNS Nominal Size 公称直径NV Needle Valve 针形阀OOD *Outside Diameter 外径OET One end Threaded 一端带螺纹OR Outside Radius 外半径ORF Orifice 孔板ORIENT Orientation 方位OS & Y Outside Screw and Yoke 外螺纹阀杆和阀轭OSNB Outside Screw Non-Bonnet 外螺纹无阀盖PP Plug 堵头PAP Piping Arrangement Plan 管道布置平面图PB Pressure Seal Bonnet 压力密封的阀盖P-B Plain End -Bevel End 平端一坡口端PC Pressure Seal Cap 压力密封的阀帽P.C.D. Pitch Circle Diameter 节圆直径PE Plain End (not beveled) 平端(无坡口)PF Platform 平台PID Piping & Instrument Diagram 管道及仪表流程图PN *Nominal Pressure 公称压力PN Plant North 工厂北向POS point of Support 支承点P-P Plain End —Plain End 两端为平端PREP Preparation 加工准备PSIA *Pounds Per Square InchAbsolute 磅/PSIG Pounds Per Square Inch Gage 磅/PT Point 点PTFE *Polytetrafluoroethylene 聚四氟乙烯PT.NO Part No. 件号PV Plug Valve 旋塞阀PVC *Poly Vinyl Chloride 聚氯乙烯QQTY *Quantity 数量RR *Radius 半径RED Reducer 异径管REF Reference 参考REINF Reinforce 加强REQD Required 需要；申请REV *Revision 修改RF Raised Face 凸面RG Ring Gasket 环形垫片R.H.THD Right Hand Thread 右螺旋RJ Ring Joint 环垫接头RO Restriction Orifice 限流孔板RPM *Revolutions Per Minute 转/分RPS *Revolutions Per Second 转/秒RS Resting Support 支承架，滑动架RTJ Ring Type Joint （见RJ）RV Relief Valve 安全泄液阀SS *South 南S Spring 弹簧（管架用）SAW （Automatic）Submerged Arc Wel**** 自动埋弧焊SB Stud Bolt 双头螺栓SB Screwed Bonnet 螺纹阀盖SC Sample Cooler 取样冷却器SCH *Schedule 管壁厚系列号SCRD Screwed 螺纹SEP Small end Plain 小端为平的SET Small end Threaded 小端带螺纹SF Semi-Finished 半光SG Sight Glass 视镜SH Surface Hard Facing 硬质密封面SK Sketch 草图SMAW Shielded Metal Arc Wel**** 有保护的金属电弧焊SMLS Seamless 无缝SN Swaged Nipple 异径短管SO Slip -On 滑套SOF Slip -On Flange 滑套法兰SPEC *Specification 规定，说明SPL Sound Pressure Lever 升压水准SQ *Square 方的，平方SR Shout Radius 短半径SRE Short Radius Elbow 短半径弯头SS *Stainless Steel 不锈钢ST Steam Trap 蒸汽疏水阀STD *Standard 标准STG Small Tongue & Groove 小椎槽面STL *Steel 钢STM Steam 蒸汽STM.TR Steam Tracing 蒸汽拌热SUCT Suction 吸入口SV Safety Valve 安全泄气阀SW Socket Weld 承插焊SWG Swage 锻造，模锻SWMG Swing Type 旋启式SYM Symmetrical 对称的TT Tee 三通TE Threaded End 螺纹端TEMP *Temperature 温度TG Tongue & Groove 椎槽THD *Threaded 螺纹的THK *Thickness 厚度TL Tangent Line 切线TN True North 真实北向TOC Top of Concrete 混凝土北向TOP Top of pipe 管顶TOS Top of Support 支架顶面Top of Steel 钢结构顶面TYP Typical 典型的UUB Union Bonnet 带活接头的阀盖UC Union Cap 带活接头的阀帽UN Union 活接头VV Valve 阀VAC Vacuum 真空VAR Variable 可变的VERT Vertical 垂直的VOL *Volume 卷，册，容量，体积WW *West 西WB Weld Branch 焊接支管WC Weld Cap 焊接管帽WD Width 宽度WE Weld End 焊接端WL Wel**** Line 焊接线WN Wel**** Neck 对焊法兰（颈部）WNF Weld Neck Flange 对焊法兰WP Working Pressure 工作压力W.P. Working Point 工作点WT Wall Thickness 壁厚Weight 重量XXH Extra Heavy 加强的，加厚的XXH Double Extra Heavy 双倍加强（厚）的XS Extra Strong 加强的XXS Double Extra Strong 双倍加强的YYP Yield Point 屈服点。

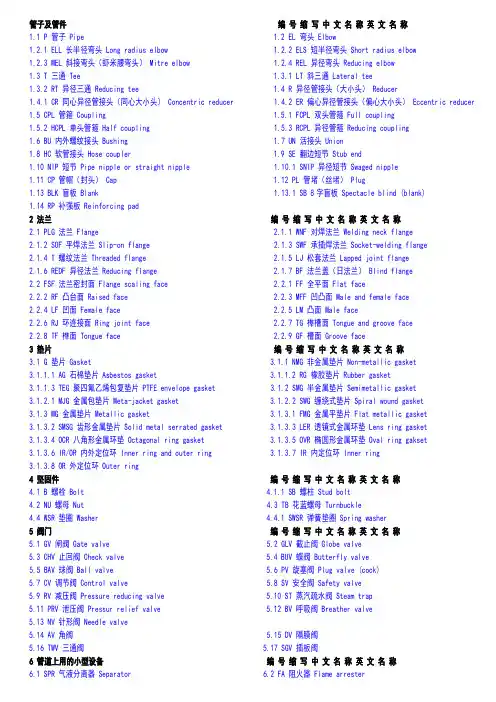

管子及管件编号缩写中文名称英文名称P 管子 Pipe EL 弯头 Elbow1.2.1 ELL 长半径弯头 Long radius elbow 1.2.2 ELS 短半径弯头 Short radius elbowMEL 斜接弯头（虾米腰弯头） Mitre elbow 1.2.4 REL 异径弯头 Reducing elbowT 三通 Tee 1.3.1 LT 斜三通 Lateral teeRT 异径三通 Reducing tee R 异径管接头（大小头） Reducer1.4.1 CR 同心异径管接头（同心大小头） Concentric reducer 1.4.2 ER 偏心异径管接头（偏心大小头） Eccentric reducer CPL 管箍 Coupling 1.5.1 FCPL 双头管箍 Full couplingHCPL 单头管箍 Half coupling 1.5.3 RCPL 异径管箍 Reducing couplingBU 内外螺纹接头 Bushing UN 活接头 UnionHC 软管接头 Hose coupler SE 翻边短节 Stub endNIP 短节 Pipe nipple or straight nipple 1.10.1 SNIP 异径短节 Swaged nippleCP 管帽（封头） Cap PL 管堵（丝堵） PlugBLK 盲板 Blank 1.13.1 SB 8字盲板 Spectacle blind (blank)RP 补强板 Reinforcing pad2 法兰编号缩写中文名称英文名称PLG 法兰 Flange 2.1.1 WNF 对焊法兰 Welding neck flangeSOF 平焊法兰 Slip-on flange 2.1.3 SWF 承插焊法兰 Socket-welding flangeT 螺纹法兰 Threaded flange 2.1.5 LJ 松套法兰 Lapped joint flangeREDF 异径法兰 Reducing flange 2.1.7 BF 法兰盖（日法兰） Blind flangeFSF 法兰密封面 Flange scaling face 2.2.1 FF 全平面 Flat faceRF 凸台面 Raised face 2.2.3 MFF 凹凸面 Male and female faceLF 凹面 Female face 2.2.5 LM 凸面 Male faceRJ 环连接面 Ring joint face 2.2.7 TG 榫槽面 Tongue and groove faceTF 榫面 Tongue face 2.2.9 GF 槽面 Groove face3 垫片编号缩写中文名称英文名称3.1 G 垫片 Gasket 3.1.1 NMG 非金属垫片 Non-metallic gasketAG 石棉垫片 Asbestos gasket 3.1.1.2 RG 橡胶垫片 Rubber gasketTEG 聚四氟乙烯包复垫片 PTFE envelope gasket 3.1.2 SMG 半金属垫片 Semimetallic gasketMJG 金属包垫片 Meta-jacket gasket 3.1.2.2 SWG 缠绕式垫片 Spiral wound gasketMG 金属垫片 Metallic gasket 3.1.3.1 FMG 金属平垫片 Flat metallic gasketSMSG 齿形金属垫片 Solid metal serrated gasket 3.1.3.3 LER 透镜式金属环垫 Lens ring gasketOCR 八角形金属环垫 Octagonal ring gasket 3.1.3.5 OVR 椭圆形金属环垫 Oval ring gaksetIR/OR 内外定位环 Inner ring and outer ring 3.1.3.7 IR 内定位环 Inner ringOR 外定位环 Outer ring4 坚固件编号缩写中文名称英文名称B 螺栓 Bolt 4.1.1 SB 螺柱 Stud boltNU 螺母 Nut TB 花蓝螺母 TurnbuckleWSR 垫圈 Washer 4.4.1 SWSR 弹簧垫圈 Spring washer5 阀门编号缩写中文名称英文名称GV 闸阀 Gate valve GLV 截止阀 Globe valveCHV 止回阀 Check valve BUV 蝶阀 Butterfly valveBAV 球阀 Ball valve PV 旋塞阀 Plug valve (cock)CV 调节阀 Control valve SV 安全阀 Safety valveRV 减压阀 Pressure reducing valve ST 蒸汽疏水阀 Steam trapPRV 泄压阀 Pressur relief valve BV 呼吸阀 Breather valveNV 针形阀 Needle valveAV 角阀 DV 隔膜阀TWV 三通阀 SGV 插板阀6 管道上用的小型设备编号缩写中文名称英文名称SPR 气液分离器 Separator FA 阻火器 Flame arresterSR 过滤器 Strainer 6.3.1 SRY Y型过滤器 Y-type strainerSRT T型过滤器 T-type strainer 6.3.3 SRB 桶式过滤器 Bucket type strainer6.3.4 TSR 临时过滤器 Temporary strainer SIL 消声器 SilencerSG 视镜 Slight glass SC 取样冷却器 Sample coolerDF 排液漏斗 Drain funnel LM 管道混合器 Line mixerRO 限流孔板 Restriction orifice 6.9.1 MO 混合孔板 Mixing orificeRD 爆破片（爆破膜） Rupture disk EJ 补偿器 Expansion joint7 隔热、伴热编号缩写中文名称英文名称INS 隔热 Thermal insulation 7.1.1 H 保温 Hot insulation7.1.2 C 保冷 Cold insulation 7.1.3 P 防烫伤隔热 Personnel protection insulation T&I 伴热 Tracing and insulation T 管道伴热（冷） Tracing7.3.1 EST 蒸汽外伴热 External steam tracing 7.3.2 IST 蒸汽内伴热 Internal steam tracingSJT 蒸汽夹套伴热 Steam-jacket tracing 7.3.4 ET 电伴热 Electric tracing8 配管材料和等级编号缩写中文名称英文名称8.1 M 金属材料 Metallic material 8.1.1 CS 碳钢 Carbon steelCAS 铸钢 Cast steel 8.1.3 FS 锻钢 Forged steelAS 合金钢 Alloy steel 8.1.5 SS 不锈钢 Stainless steelAUST SS 奥氏体不锈钢 Austenitic stainless-steelCI 铸铁 Cast iron 8.1.8 MI 可锻铸铁 Malleable ironDI 球墨铸铁 Ductile iron 8.1.10 AL 铝 AluminumBRS 黄铜 Brass 8.1.12 BRZ 青铜 Bronze8.1.13 CU 紫铜 Copper 8.1.14 LAS 低合金钢 Low alloy steelFLAS 低合金锻钢 Forged low alloy steel 8.1.16 CLAS 低合金铸钢 Cast low alloy steelTHK 壁厚 Thickness 8.2.1 SCH 表号 Schedule numberSTD 标准 Standard 8.2.3 XS 加强 Extra strong8.2.4 XXS 特强 Double extra strong9 装置布置编号缩写中文名称英文名称CN 建北 Construction north E 东 EastW 西 West S 南 SouthN 北 North H 水平 HorizontalV 竖直、铅直、直立 Vertical GRD 地坪 GroundUG 地下 Underground BL 装置边界线 Battery limit lineESEW 事故沐浴洗眼器 Emergency shower and eye washer HS 软管站 Hose stationML 接续分界线 Match line PS 管道支架（管架） Piping supportPR 管桥 Pipe rack STRU 构架（构筑物） StructureBLDG 建筑物 Building PD 清扫设施 Purge device9.19 PT 池 Pit SHLT 棚 ShelterCOFF 围堰 Cofferdam FL 楼板 FloorPF 平台 Plateform10 尺寸标注编号缩写中文名称英文名称EL 标高 Elevation BOP 管底 Bottom of pipeCOP 管中心 Center of pipe TOP 管顶 Top of pipeFOB 底平 Flat on bottom FOT 顶平 Flat on topCL(屯) 中心线 Center line TL 切线 Tangent lineSYM 对称的 Symmetrical BOS 支架底 Bottom of supportTOS 支架顶 Top of support CL 净距（净空） ClearanceCTC 中心至中心 Center to center CTF 中心至面 Center to faceCTE 中心至端部 Center to end ETE 端到端 End to endFEF 法兰端面 Flange and face FTF 面到面 Face to faceD 直径 Diameter DN 公称直径 Nominal diameterID 内径 Inside diameter OD 外径 Outside diameterDIM 尺寸 Dimension MAX 最大 MaximumMIN 最小 Minimum AVG 平均 AverageAPP 约、近似 Approximate 10.28 PT.EL 点标高 Point elevation11 图表编号缩写中文名称英文名称PFD 工艺流程图 Process flow diagram PID 管道和仪表流程图 Piping & instrument diagramCOD 接续图 Continued on drawing DTL 详图 DatailSPDWG(ISODWG) 管段图 Spool drawing (each line isometric drawing)DWGNO 图号 Drawing number DWGI 所在图号 Drawing identificationLOW 材料表 List of material MTO 汇料 Material take-offAPPX 附录 Appendix JOB. No. 工号 Job NumberBEDD 基础工程设计数据 Basic engineering design data DEDD 详细工程设计数据 Detail engineering design dataREV. No. 修改号 Recision number REF DWG 参考图 Reference drawingSC 采样接口 Sample connection12 操作方式及工作参数编号缩写中文名称英文名称AUT 自动 Automatic ML 手动 Manual controlCHOP 链条操作 Chain operated CSC 铅封关 Car seal closeCSO 铅封开 Car seal open LC 锁闭 Lock closedLO 锁开 Lock open NC 正常关 Normally closeNO 正常开 Normally open ATM 大气压 AtmospherePN 公称压力 Nominal pressure 12.12 A 绝压12.13 G 表压 (T) 温度 Temperature(P) 压力 Pressure13 施工编号缩写中文名称英文名称W 焊接 Welding 13.1.1 AW 电弧焊 Arc weldingGSAW 气体保护电弧焊 Gas shielded-acr welding 13.1.3 EFW 电熔焊 Elecric fusion weldingERW 电阻焊 Electric Resistance welding 13.1.5 GW 气焊 Gas welding13.1.6 LW 搭接焊 Lap welding 13.1.7 BW 对焊 Butt weldingTW 定位焊 Tack welding 13.1.9 SW 承插焊 Socket weldingCW 连续焊 Continuous welding 13.1.11 SEW 密封焊 Seal weldingSFG 堆焊 Surfacing 13.1.13 FW 现场焊接 Field weldingHT 热处理 Heat treatment 13.2.1 PH 预热 PreheatingSR 应力消除 Stress relief 13.2.3 PWHT 焊后热处理 Post weld heat treatmentEIT 检查、探伤和实验 Examination, inspection & testing 13.3.1 VE 外观检查 Visual examinationUI (UT) 超声探伤 Ultrasonic inspection (test) 13.3.3 RI (RT) 射线探伤 Radiographic inspection (test)MPI (MT) 磁粉探伤 Magnetic particle inspection (test) 13.3.5 LPI (PT) 液体渗透检验 Liquid penterant inspection (test) HADT 硬度实验 Hardness testing 13.3.7 HYDT 水压实验 Hydraulic testingPNET 气压实验 Pneumatic testing 13.3.9 CE 焊条 Covered electrodeWW 焊丝 Welding wire 13.3.11 ASSY 装配、组合 Assembly13.3.12 F 现场 Field 13.3.13 F/F 现场制造 Field faricatedSF 现场决定 Suit in field 13.3.15 CSP 冷紧 Cold springBCT 螺栓冷紧 Bolt cold tightening 13.3.17 BHY 螺栓热紧 Bolt hot tighteningCO 清洗口 Clean out 13.3.19 ANNY 退火 AnnealedPE 平端面 Plain end BE 坡口端 Belelled endTHR 螺纹 Thread HB 布氏硬度 Brinnel hardnessRC 洛氏硬度 AT 酸洗14 其他编号缩写中文名称英文名称FDN 基础 Foundation INF 信息（资料） InformationREF 参考 Reference REV 修改 RevisionSEQ 序号（顺序） Sequence W/E 设备带来 With equipmentW/I 仪表带来 With instrument 14.8 CM 色标 Colour markCA 腐蚀裕度 Corrosion allowance UTL 公用系统 UtilityUC 公用工程接头 Utility connection QTY 数量 QuantityWT 重量 Weight MHR 工时 Man hourBC 螺栓分布圆 Bolt circle HP 高点 High pointLP 低点 Low point SUC 吸入（口） SuctionDIS 排出（口） Discharge SO 蒸气吹扫（口） Steam outNPT 美国标准锥管螺纹 National standard taper pipe thread NPS 美国标准直管螺纹 National standard straight pipe thread DR 排液 Drain VT 放气 VentRTG （压力）等级 Rating CL 等级 ClassSMLS 无缝 Seamless 螺旋缝。

美国机械工程师协会 管件的各种英文缩写 管道英文缩写A Anchor 固定ABS *Absolute 绝对的AISI *American Iron andSteel Institute 美国钢铁学会ANSI *American NationalStandards Institute 美国国家标准学会API *American Petroleum Institute 美国石油学会APPROX *Approximate 大约，近似的ASB Asbestos 石棉ASME *American Society Of Mechanical EngineersASSY *Assembly 装配，组装ASTM *American Society OfTesting Material 美国材料实验协会ATM *Atmosphere 大气压AWG *American Wire Gage 美国线规AWS *American Wel**** Society 美国焊接协会AWWA *American Water WorksAssociation 美国水工协会BBB Bolted Bonnet 栓柱连接的阀盖BB By Buyer 买方供货B-B Beveled End-Beveled End 两端为坡口端BC Bolt Circle 螺栓中心圆B.C Bolted Cover(cap) 螺栓连接的阀兰盖(帽)BE Beveled End (for wel****) 坡口(焊接用)B.E Bell End 承口BEP Both Ends Plain 两端平BET Both Ends Threaded 两端带螺纹BL Battery Limit 装置区边界BF Blind Flange 盲板法兰BLD Blind 盲板BLDG *Buil**** 建筑物BM Bill Of Material 材料表BOP Bottom Of Pipe 管底B-P Beveled End — Plain End 坡口端 .平端BV Butterfly valve 蝶阀BWG * Birmingham Wire Gage 伯明翰线规BW Butt Weld 对焊CC Cap 管帽C-C Center to Center 中至中C-E Center to End 中至端面C-F Center to Face 中至面CH-OP Chain Operated 链条操纵的CH.PL Checkered Plate 花纹钢管C.I *Cast Iron 铸铁CL *Class 英制压力等级，等级，种类CLEAR Clearance 间隙COD Continued on Drawing 接续图COL *Column 柱，塔CONC Concentric 同心的CONN Connection 连接，接口CONT *Continue 连续CONT.V. Control Valve 控制阀CPLG Coupling 管接头，连轴节C.R. Concentric Reducer 同心异径管C.S. *Carbon Steel 碳钢C.S. Cold Spring 冷紧C.S.C. Car Seal Close 在关闭状态下封住C.S.O. Car Seal Open 在开启状态下封住CUST Customer 客C.V Check Valve 止回阀DDEG *Degree 度DF Drain funnel 排液漏斗DIA *Diameter 直径DIM *Dimension 尺寸DISCH *Discharge 出口，排出Diaphragm VELVE 隔膜阀DMF Double Male And Female 双重凹凸DN Norminal Diameter 公称直径DN Down 下DR Drain 排液DS Directional Stop 定向限为架DWG *Drawing 图EE *East 东EC External Coating 外面涂防腐层ECC Eccentric 偏心EFW Electric Fusion Welded 电容焊的EL(ELEV) *Elevation 标高；立面ELL Elbow 弯头EQIOP Equipment 设备，装置EQUIV Equivalent 相当的E.R. Eccentric Reducer 偏心异经管ERW Electric Resistance Welded 电阻焊的EW Eye Washer & Shower 洗眼器及淋浴器EXP.JT Expansion Joint 膨胀节FFDN Foundation 基础FF Flat Faced Or Full Faced 全平面；满平面F-F Face To Face 面至面FGW Fusion Gas Wel**** 气熔焊FIG *Figure 图FL Floor 楼面FLEX TUBE Flexible Tube 挠性管FLG Flange 法兰FLGD Flanged 法兰式的FLGF Flanged Face 法兰面FOB Flat On Bottom 底面平FOT Flat On Top 顶面平FP Fix Point 固定点FS Forged Steel 锻钢FTF Fitting To Fitting 管件直连FTG Fitting 管件FURND Furnished 提供的，装设的FW Field Weld 现伤焊GG Guide 导向GA *Gage 表，表压，规（线规）GALV *Galvanize 镀锌GL Ground Level 地面GLV Globe Valve 截止阀GEAR OP Gear Operated 齿轮传动的GMAW Gas Metal Arc Wel**** 金属极惰气体保护焊GSKT Gasket 垫片GTAW （Inert）Gas Tungsten Arc Wel**** 惰性气体保护钨极电弧焊GV Gate Valve 闸阀HH Hanger 吊架HC Hose Connection 软管接头H.CPLG Half Coupling 半节管接头HDR Header 总管HEX *Hexagon 六角形HF Hard Alloy Face on 阀内件（阀心）为Valve Trim 硬质合金密封面HH Hand Hole 手孔HOR Horizontal 水平的H.P *High Pressure 高压HS Hose Station 软管ID *Inside Diameter 内径IN *Inch 英寸INS Insulation 隔热INST Instrument 仪表INV Invert （inside bottom of pipe）管子内底IPS Iron Pipe size 铁管尺寸ISO Isometric Drawing 周测图（空视图）I.S.B.L Inside Battery Limit 装置边界内恻ISNS Inside screw & Non-rising Stem 内螺纹非升杆ISRS Inside screw & Rising stem 内螺纹升杆JJT Joint 接头JS Jack Screw 顶开（起）螺栓LLC Locked Closed 在关闭状态下锁定LEP Large end plain 大端为平的LET Large end Threaded 大端带螺纹LG Long 长LGF Lens Gasket Face 透镜垫连接面L.H.THD Left Hand Thread 左螺纹LIFT Lift Type 升降式LJ Lap Joint 搭接LJF Lap Joint Flange 松套法兰LO Locked Open 在开启状态下锁定L.P. Low Pressure 低压LR Long Radius 长半径LRE Long Radius Elbow 长半径弯头LTG Large Tongue & Groove 大椎槽MMATL Material 材料MAX Maximum 最大MB Machine Bolt 机器螺栓（单头）MF Male and Female 凸和凹MFG Manufacture 制造MF *Manufacture 制造厂MH Manhole 人孔MI Malleable Iron 可锻铸铁MIN *Minimum 最小MJ Mechanical Joint 机械接头M.L Match Line 连续线MSS * Manufacturers Standardization Society of the Valve and Fittings Industry, Inc.美国阀门和管件制造商标准化协会MTO Material take-off 材料统计MW Minimum Wall 最小壁厚M.WMineral Wool 矿（物）棉.NN * North 北NB Nominal Bore 公称孔径N.B. Non-Bonnet 无阀盖NC Normally Closed 常闭NIP Nipple 短管NO Normally Open; 常开*Number 号；数量NO INS No Insulation 不隔热NOM Nominal 公称的；额定的NOZ Nozzle 管口NPS Nominal Pipe Size 公称管径NPSH Net Positive Suction Head 净正吸入压头NPT *American National Taper 美国锥管螺纹Pipe ThreadNS Nominal Size 公称直径NV Needle Valve 针形阀OOD *Outside Diameter 外径OET One end Threaded 一端带螺纹OR Outside Radius 外半径ORF Orifice 孔板ORIENT Orientation 方位OS & Y Outside Screw and Yoke 外螺纹阀杆和阀轭OSNB Outside Screw Non-Bonnet 外螺纹无阀盖PP Plug 堵头PAP Piping Arrangement Plan 管道布置平面图PB Pressure Seal Bonnet 压力密封的阀盖P-B Plain End -Bevel End 平端一坡口端PC Pressure Seal Cap 压力密封的阀帽P.C.D. Pitch Circle Diameter 节圆直径PE Plain End (not beveled) 平端(无坡口)PF Platform 平台PID Piping & Instrument Diagram 管道及仪表流程图PN *Nominal Pressure 公称压力PN Plant North 工厂北向POS point of Support 支承点P-P Plain End —Plain End 两端为平端PREP Preparation 加工准备PSIA *Pounds Per Square InchAbsolute 磅/PSIG Pounds Per Square Inch Gage 磅/PT Point 点PTFE *Polytetrafluoroethylene 聚四氟乙烯PT.NO Part No. 件号PV Plug Valve 旋塞阀PVC *Poly Vinyl Chloride 聚氯乙烯QQTY *Quantity 数量RR *Radius 半径RED Reducer 异径管REF Reference 参考REINF Reinforce 加强REQD Required 需要；申请REV *Revision 修改RF Raised Face 凸面RG Ring Gasket 环形垫片R.H.THD Right Hand Thread 右螺旋RJ Ring Joint 环垫接头RO Restriction Orifice 限流孔板RPM *Revolutions Per Minute 转/分RPS *Revolutions Per Second 转/秒RS Resting Support 支承架，滑动架RTJ Ring Type Joint （见RJ）RV Relief Valve 安全泄液阀SS *South 南S Spring 弹簧（管架用）SAW （Automatic）Submerged Arc Wel**** 自动埋弧焊SB Stud Bolt 双头螺栓SB Screwed Bonnet 螺纹阀盖SC Sample Cooler 取样冷却器SCH *Schedule 管壁厚系列号SCRD Screwed 螺纹SEP Small end Plain 小端为平的SET Small end Threaded 小端带螺纹SF Semi-Finished 半光SG Sight Glass 视镜SH Surface Hard Facing 硬质密封面SK Sketch 草图SMAW Shielded Metal Arc Wel**** 有保护的金属电弧焊SMLS Seamless 无缝SN Swaged Nipple 异径短管SO Slip -On 滑套SOF Slip -On Flange 滑套法兰SPEC *Specification 规定，说明SPL Sound Pressure Lever 升压水准SQ *Square 方的，平方Shout Radius 短半径SRShort Radius Elbow 短半径弯头SRE*Stainless Steel 不锈钢SSSteam Trap 蒸汽疏水阀ST*Standard 标准STDSTG Small Tongue & Groove 小椎槽面STL *Steel 钢STM Steam 蒸汽STM.TR Steam Tracing 蒸汽拌热SUCT Suction 吸入口SV Safety Valve 安全泄气阀SW Socket Weld 承插焊SWSwage 锻造，模锻GSWMG Swing Type 旋启式SYM Symmetrical 对称的TT Tee 三通TE Threaded End 螺纹端TEMP *Temperature 温度TG Tongue & Groove 椎槽THD *Threaded 螺纹的THK *Thickness 厚度TL Tangent Line 切线TN True North 真实北向TOC Top of Concrete 混凝土北向TOP Top of pipe 管顶TOS Top of Support 支架顶面Top of Steel 钢结构顶面TYP Typical 典型的UUB Union Bonnet 带活接头的阀盖UC Union Cap 带活接头的阀帽UN Union 活接头VV Valve 阀VAC Vacuum 真空VAR Variable 可变的VERT Vertical 垂直的VOL *Volume 卷，册，容量，体积WW *West 西WB Weld Branch 焊接支管WC Weld Cap 焊接管帽WD Width 宽度WE Weld End 焊接端WL Wel**** Line 焊接线WN Wel**** Neck 对焊法兰（颈部）WNF Weld Neck Flange 对焊法兰WP Working Pressure 工作压力W.P. Working Point 工作点WT Wall Thickness 壁厚Weight 重量XXH Extra Heavy 加强的，加厚的XXH Double Extra Heavy 双倍加强（厚）的XS Extra Strong 加强的XXS Double Extra Strong 双倍加强的YYP Yield Point 屈服点。
