制冷装置的结构组成
制冷装置是一种用于降低物体温度的设备，它由多个部分组成，以实现有效的制冷效果。
以下是制冷装置的结构组成：
1. 压缩机，压缩机是制冷装置的核心部件，它通过压缩制冷剂
气体将其转化为高压高温气体。
这种高压气体通过传热换热器来散热，然后进入冷凝器。
2. 冷凝器，冷凝器是用于冷却高压气体并将其转化为高压液体
的部件。
在冷凝器中，高压气体通过散热变成高压液体，这个过程
会释放出热量。
3. 膨胀阀，膨胀阀是用于降低高压液体压力的装置，使其转化
为低压液体。
通过膨胀阀的作用，制冷剂的压力和温度都会降低。
4. 蒸发器，蒸发器是制冷装置中的另一个重要部件，它是用于
吸收热量并将制冷剂转化为低压蒸汽的部件。
当制冷剂通过蒸发器时，它会吸收周围的热量，使得蒸发器周围的环境变得更凉爽。
5. 冷凝器风扇，冷凝器风扇是用来加速冷凝器散热的部件，通
过风扇的作用，冷凝器可以更快地散发热量，提高制冷效果。
以上就是制冷装置的结构组成，每个部件都发挥着重要的作用，共同实现了制冷装置的制冷效果。
通过这些部件的协同作用，制冷
装置可以有效地降低物体的温度，满足不同场合的制冷需求。

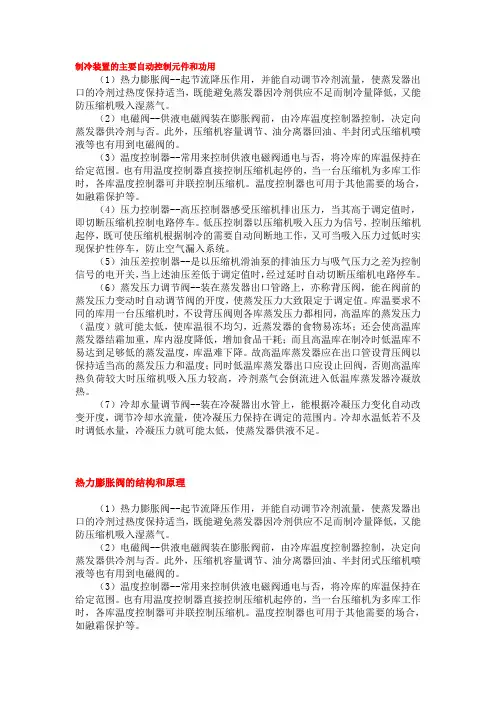

制冷装置的主要自动控制元件和功用（1）热力膨胀阀--起节流降压作用，并能自动调节冷剂流量，使蒸发器出口的冷剂过热度保持适当，既能避免蒸发器因冷剂供应不足而制冷量降低，又能防压缩机吸入湿蒸气。
（2）电磁阀--供液电磁阀装在膨胀阀前，由冷库温度控制器控制，决定向蒸发器供冷剂与否。
此外，压缩机容量调节、油分离器回油、半封闭式压缩机喷液等也有用到电磁阀的。
（3）温度控制器--常用来控制供液电磁阀通电与否，将冷库的库温保持在给定范围。
也有用温度控制器直接控制压缩机起停的，当一台压缩机为多库工作时，各库温度控制器可并联控制压缩机。
温度控制器也可用于其他需要的场合，如融霜保护等。
（4）压力控制器--高压控制器感受压缩机排出压力，当其高于调定值时，即切断压缩机控制电路停车。
低压控制器以压缩机吸入压力为信号，控制压缩机起停，既可使压缩机根据制冷的需要自动间断地工作，又可当吸入压力过低时实现保护性停车，防止空气漏入系统。
（5）油压差控制器--是以压缩机滑油泵的排油压力与吸气压力之差为控制信号的电开关，当上述油压差低于调定值时，经过延时自动切断压缩机电路停车。
（6）蒸发压力调节阀--装在蒸发器出口管路上，亦称背压阀，能在阀前的蒸发压力变动时自动调节阀的开度，使蒸发压力大致限定于调定值。
库温要求不同的库用一台压缩机时，不设背压阀则各库蒸发压力都相同，高温库的蒸发压力（温度）就可能太低，使库温很不均匀，近蒸发器的食物易冻坏；还会使高温库蒸发器结霜加重，库内湿度降低，增加食品干耗；而且高温库在制冷时低温库不易达到足够低的蒸发温度，库温难下降。
故高温库蒸发器应在出口管设背压阀以保持适当高的蒸发压力和温度；同时低温库蒸发器出口应设止回阀，否则高温库热负荷较大时压缩机吸入压力较高，冷剂蒸气会倒流进入低温库蒸发器冷凝放热。
（7）冷却水量调节阀--装在冷凝器出水管上，能根据冷凝压力变化自动改变开度，调节冷却水流量，使冷凝压力保持在调定的范围内。
制冷装置自动化一、简介制冷装置自动化是指利用先进的自动控制技术和设备，实现制冷系统的自动化运行和控制。
通过自动化控制，可以提高制冷装置的运行效率、降低能耗、提高产品质量，并减少人为操作的错误和风险。
二、自动化控制系统1. 控制系统架构制冷装置的自动化控制系统普通包括传感器、执行器、控制器和人机界面等组成部份。
传感器用于采集制冷系统的各种参数，如温度、压力、流量等，将其转换为电信号；执行器用于控制制冷系统的各种执行元件，如阀门、压缩机等；控制器则根据传感器采集的信号进行逻辑运算和控制指令的生成，并将控制指令发送给执行器；人机界面用于显示制冷系统的运行状态和参数，并提供操作界面供操作人员进行设定和调整。
2. 控制策略制冷装置的自动化控制策略主要包括温度控制、压力控制和流量控制等。
温度控制是指根据制冷系统所处的环境温度和设定的目标温度，通过调节制冷系统的输出功率来控制温度的稳定在目标范围内；压力控制是指根据制冷系统所处的压力变化，通过调节制冷系统的工作状态来控制压力的稳定在目标范围内；流量控制是指根据制冷系统所需的冷却剂流量，通过调节制冷系统的阀门开度来控制流量的稳定在目标范围内。
三、自动化控制的优势1. 提高运行效率制冷装置自动化可以根据实时的工况和需求，自动调节制冷系统的运行参数，使其在最佳工作状态下运行，从而提高制冷效率，降低能耗。
2. 提高产品质量制冷装置自动化可以实时监测和控制制冷系统的运行参数，确保制冷过程的稳定性和一致性，从而提高产品的质量和可靠性。
3. 减少人为操作错误和风险制冷装置自动化可以减少人为操作的干预，避免人为操作错误导致的制冷系统故障和事故，提高工作安全性。
4. 实现远程监控和管理制冷装置自动化可以通过网络连接，实现对制冷系统的远程监控和管理，减少人员巡检和维护的工作量，提高管理效率。
四、实施步骤1. 系统设计根据制冷装置的工作原理和需求，设计自动化控制系统的硬件和软件结构，确定传感器、执行器、控制器和人机界面等设备的选型和布置方案。
制冷装置自动化一、概述制冷装置自动化是通过引入自动控制系统，实现对制冷装置的自动化控制和监测。
该系统可以根据预设的参数和需求，自动调节制冷装置的运行状态，提高制冷效率和能源利用率。
本文将详细介绍制冷装置自动化的标准格式文本。
二、系统组成制冷装置自动化系统由以下几个主要组成部份构成：1. 传感器：用于感知制冷装置的工作状态和环境参数，如温度、湿度、压力等。
传感器将采集到的数据转化为电信号，供控制器使用。
2. 控制器：负责接收传感器采集到的数据，并根据预设的控制策略进行处理。
控制器可以根据需求调节制冷装置的运行模式、温度设定值等参数。
同时，控制器还可以监测制冷装置的运行状态，如故障报警、运行时间等。
3. 执行器：根据控制器的指令，执行相应的动作。
例如，根据控制器的指令开启或者关闭制冷装置的压缩机、风扇等部件。
4. 通信模块：用于与其他系统进行数据交互和远程监控。
通信模块可以将制冷装置的运行数据传输到上位监控系统，实现对制冷装置的远程监控和管理。
三、自动化控制策略制冷装置自动化系统可以根据不同的需求和环境条件，采用不同的控制策略。
以下是几种常见的自动化控制策略：1. 温度控制：根据预设的温度设定值，控制制冷装置的运行状态。
当环境温度超过设定值时，制冷装置自动启动，降低环境温度；当环境温度低于设定值时，制冷装置自动住手，避免过度制冷。
2. 负荷控制：根据制冷负荷的大小，调节制冷装置的运行状态。
当制冷负荷较大时，制冷装置自动增加运行时间和制冷能力；当制冷负荷较小时，制冷装置自动减少运行时间和制冷能力，以节约能源。
3. 故障监测和报警：制冷装置自动化系统可以监测制冷装置的运行状态，如压缩机故障、冷媒泄漏等。
一旦发现故障，系统会自动发出报警信号，并提示相关维修人员进行处理。
4. 能耗监测和优化：制冷装置自动化系统可以实时监测制冷装置的能耗情况，并根据能耗数据进行优化。
系统可以自动调整制冷装置的运行模式和参数，以提高能源利用效率。
详细图解制冷各部件易粉学堂易粉学堂是为安易买商城会员免费提供暖通空调系统设计、工程施工、维修服务、项目管理、解决方案营销等课程学习的平台。
易粉学堂具有强大的讲师团队，特聘讲师有来自世界著名中央空调品牌研发产品的工程师、行业内专家、设计院暖通专业主任工程师以及经验丰富的工程公司项目经理及设计师，更有暖通空调行业的营销策划大师为您的企业把脉诊断。
易粉学堂为安易买会员提供全程免费培训及咨询服务，必将会成为暖通空调行业快速提升暖通空调专业技能和公司业绩的最优的平台。
如果您是行业内人士，胸怀大格局，又有一技之长，并且自愿为暖通空调行业做贡献，欢迎加入易粉学堂讲师团队，成为我们中的一员，We want you！一、蒸发式制冷系统水冷式冷水机原理流程图热泵型空调器的工作原理二、冷库用氨制冷系统氨制冷技术中央空调系统图两级压缩氨制冷机的实际系统图A－低压压缩机；B－高压压缩机；C－油分离器；D－单向阀；E －冷凝器；F－贮液器；G－过冷器；H－中间冷却器；I－浮子调节阀；J－调节站；K－气液分离器；L－室内冷却排管（蒸发器）一级节流中间不完全冷却两级压缩循环系统原理图及p-h图（a）系统原理图（b）p-h图A-低压压缩机；B-高压压缩机；C-冷凝器；E-蒸发器；F-中间冷却器；G、H-节流阀1、氨制冷压缩机作用：对制冷剂作功，使其能在系统中完成循环。
2、中间冷却器作用：降低低压级的排气温度；分离低压级排气中所夹带的润滑油；冷却蛇形盘管内的制冷剂使其过冷。
3、冷库冷凝器作用：排出热量使制冷剂由气态凝结为液态。
立式壳管式冷凝器4、油分离器作用：将压缩机排气中的润滑油分离出来。
填料式油氨分离器洗涤式油氨分离器离心式油氨分离器5、高压储液器作用：贮存从冷凝器来的液体制冷剂，保证冷凝器的传热面积得以充分发挥；供应和调节制冷系统内各部分设备的液体循环量，一适应工况变动的需要；起液封作用，防止高压侧气体窜到低压系统而造成事故。

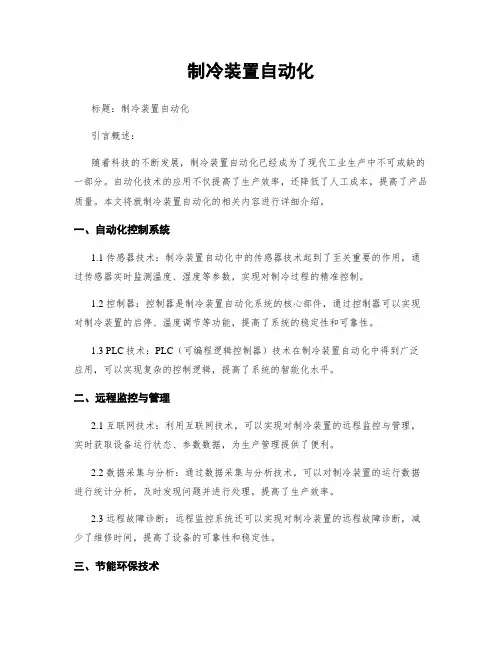

制冷装置自动化标题：制冷装置自动化引言概述：随着科技的不断发展，制冷装置自动化已经成为了现代工业生产中不可或缺的一部分。
自动化技术的应用不仅提高了生产效率，还降低了人工成本，提高了产品质量。
本文将就制冷装置自动化的相关内容进行详细介绍。
一、自动化控制系统1.1 传感器技术：制冷装置自动化中的传感器技术起到了至关重要的作用，通过传感器实时监测温度、湿度等参数，实现对制冷过程的精准控制。
1.2 控制器：控制器是制冷装置自动化系统的核心部件，通过控制器可以实现对制冷装置的启停、温度调节等功能，提高了系统的稳定性和可靠性。
1.3 PLC技术：PLC（可编程逻辑控制器）技术在制冷装置自动化中得到广泛应用，可以实现复杂的控制逻辑，提高了系统的智能化水平。
二、远程监控与管理2.1 互联网技术：利用互联网技术，可以实现对制冷装置的远程监控与管理，实时获取设备运行状态、参数数据，为生产管理提供了便利。
2.2 数据采集与分析：通过数据采集与分析技术，可以对制冷装置的运行数据进行统计分析，及时发现问题并进行处理，提高了生产效率。
2.3 远程故障诊断：远程监控系统还可以实现对制冷装置的远程故障诊断，减少了维修时间，提高了设备的可靠性和稳定性。
三、节能环保技术3.1 变频调速技术：制冷装置自动化系统中采用变频调速技术，可以根据实际需求灵活调节设备运行速度，降低能耗，实现节能目的。
3.2 温度控制优化：自动化系统可以根据生产需求自动调节制冷装置的温度，避免能源浪费，保证产品质量。
3.3 环保技术应用：制冷装置自动化系统还可以实现对废气、废水等环保指标的监测与控制，实现环保生产。
四、智能化维护与保养4.1 预防性维护：自动化系统可以实现对制冷装置的预防性维护，提前发现设备问题并进行处理，降低了维修成本，延长了设备寿命。
4.2 远程诊断服务：利用远程监控系统，可以实现对设备的远程诊断服务，减少了维修时间，提高了设备的可靠性。
4.3 数据分析优化：通过对制冷装置运行数据的分析，可以优化设备的运行参数，提高设备的效率和稳定性。
