锂电池制造基础知识一、填空题1、锂离子电池的组成主要有正极、负极、隔膜、电解液、外壳等五大部分组成。
2、锂离子正极材料种类有钴基材料、镍基材料、锰基材料、铁基材料、镍钴锰三元材料等。
3、ISR18650PC-1300正极合浆需要的主要材料有三元材料、SP、KS-6、PVDF、NMP。
负极水系合浆中CMC的作用是提高浆料粘度,防止浆料沉降。
4、ISR18650PC-1500mAh中I指负极为碳材料的锂离子电池 ,S指正极材料为三元 ,R指圆柱型 ,PC指高功率型 ,1500mAh指电池额定容量为1500mAh 。
IFP36115200-60表示为电池高度为 200mm ,宽度为 115mm ,厚度为 36mm ,铁基正极能量型方形锂离子蓄电池,额定容量为60Ah。
5、方形电池装配工艺流程: 制片卷绕冷热压入壳激光焊注液。
6、锂离子电池正极的集电体是铝箔 ,正极片采用铝极耳,负极的集电体是铜箔,负极片采用镍极耳。
7、型号为ISR18650PC-1300圆柱型锂离子电池制片工艺参数:正极极耳焊点尺寸: 2.5 * 45 (mm);负极极耳焊点尺寸: 3 * 4 (mm)。
8、极片焊接强度检验标准为:用废片或光箔试焊,极耳手动剥开,应2/3有基带残留物。
9、极耳焊接贴胶外观标准为:平整无褶皱、胶带与极片宽度平齐、胶带贴住浆层1-2mm。
10、型号为ISR18650PC-1300/1500圆柱型锂离子电池卷绕工艺参数:卷针规格: Ф4 ;绝缘电阻设置: 250 V/ 10 MΩ。
11、60B方形卷绕工序的关键控制点有隔膜规格、卷针尺寸、负极包覆正极情况、隔膜包覆负极情况、正负极片/极耳对位、极耳中心距等。
12、型号为IFP36115200-60的方型锂离子电池电芯成型过程中:热压温度: 70℃ ,热压时间: 13s ,冷压时间: 13s 。
13、注液间房间湿度要求控制在 -34.8以下,由于锂离子电池遇水会发生分解产生氧气,电池会气涨甚至爆炸,因此要控制房间人员进入数量,严禁无关人员进入。

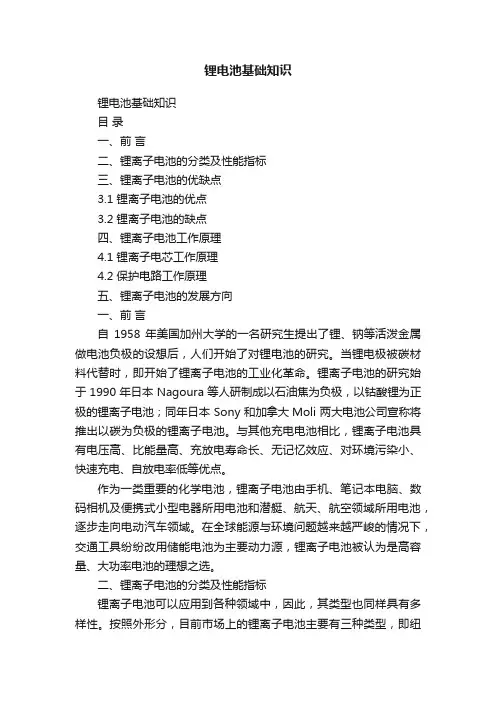

锂电池基础知识锂电池基础知识目录一、前言二、锂离子电池的分类及性能指标三、锂离子电池的优缺点3.1 锂离子电池的优点3.2 锂离子电池的缺点四、锂离子电池工作原理4.1 锂离子电芯工作原理4.2 保护电路工作原理五、锂离子电池的发展方向一、前言自1958 年美国加州大学的一名研究生提出了锂、钠等活泼金属做电池负极的设想后,人们开始了对锂电池的研究。
当锂电极被碳材料代替时,即开始了锂离子电池的工业化革命。
锂离子电池的研究始于 1990 年日本 Nagoura 等人研制成以石油焦为负极,以钴酸锂为正极的锂离子电池;同年日本 Sony 和加拿大Moli 两大电池公司宣称将推出以碳为负极的锂离子电池。
与其他充电电池相比,锂离子电池具有电压高、比能量高、充放电寿命长、无记忆效应、对环境污染小、快速充电、自放电率低等优点。
作为一类重要的化学电池,锂离子电池由手机、笔记本电脑、数码相机及便携式小型电器所用电池和潜艇、航天、航空领域所用电池,逐步走向电动汽车领域。
在全球能源与环境问题越来越严峻的情况下,交通工具纷纷改用储能电池为主要动力源,锂离子电池被认为是高容量、大功率电池的理想之选。
二、锂离子电池的分类及性能指标锂离子电池可以应用到各种领域中,因此,其类型也同样具有多样性。
按照外形分,目前市场上的锂离子电池主要有三种类型,即纽扣式、方形和圆柱形,如下图所示:圆柱形的型号用5 位数表示,前两位数表示直径,第三、四位数表示高度。
例如:18650 型电池,表示其直径为18mm,高度为65mm。
方形的型号用6 位数表示,前两位为电池的厚度,中间两位为电池的宽度,最后两位为电池的长度,例如083448 型,表示厚度为 8mm,宽度为 34mm,长度为 48mm。
按照锂离子电池的电解质形态分,锂离子电池有液态锂离子电池和固态(或干态)锂离子电池两种。
固态锂离子电池即通常所说的聚合物锂离子电池,是在液态锂离子电池的基础上开发出来的新一代电池,比液态锂离子电池具有更好的安全性能,而液态锂离子电池即通常所说的锂离子电池。
锂离子电池的基本知识一般而言,电池有三部分构成:1.锂离子电芯2.保护电路(pcm)3.外壳即胶壳锂离子电芯是一种新型的电池能源,它不含金属锂,在充放电过程中,只有锂离子在正负极间往来运动,电极和电解质不参与反应。
锂离子电芯的能量容量密度可以达到300wh,重量容量密度可以达到125wh。
一、电芯原理锂离子电芯的反应机理是随着充放电的进行,锂离子在正负极之间嵌入脱出,往返穿梭电芯内部而没有金属锂的存在,因此锂离子电芯更加安全稳定。
其反应示意图及基本反应式如下所示:二、电芯的构造锂电池的负极材料是锂金属,正极材料是碳材。
习惯上称为锂电池。
锂离子电池的正极材料是氧化钴锂,负极材料是碳材。
为了区别于传统意义上的锂电池,称之为锂离子电池。
锂离子电池的主要构成:(1)电池盖(2)正极----活性物质为氧化钴锂(钴酸锂)(3)隔膜----一种特殊的複合膜(4)负极----活性物质为碳(5)有机电解液(6)电池壳电芯的正极是licoo2加导电剂和粘合剂,涂在铝箔上形成正极板,负极是层状石墨加导电剂及粘合剂涂在铜箔基带上,目前比较先进的负极层状石墨颗粒已採用奈米碳。
根据上述的反应机理,正极採用licoo2、linio2、limn2o2,其中licoo2本是一种层结构很稳定的晶型,但当从licoo2拿走xli后,其结构可能发生变化,但是否发生变化取决于x的大小。
通过研究发现当x>时li1-xcoo2的结构表现为极其不稳定,会发生晶型瘫塌,其外部表现为电芯的压倒终结。
所以电芯在使用过程中应通过限制充电电压来控制li1-xcoo2中的x值,一般充电电压不大于那幺x小于,这时li1-xcoo2的晶型仍是稳定的。
负极c6其本身有自己的特点,当第一次化成后,正极licoo2中的li被充到负极c6中,当放电时li回到正极licoo2中,但化成之后必须有一部分li留在负极c6中,心以保证下次充放电li的正常嵌入,否则电芯的压倒很短,为了保证有一部分li留在负极c6中,一般通过限制放电下限电压来实现。
锂电池基本知识锂电池是一种以锂离子为原料的电池,被广泛应用于电子设备、电动车辆和储能系统等领域。
它具有高能量密度、长寿命、轻巧小型等优点,因此备受青睐。
1. 锂电池的构造锂电池主要由正极、负极、电解质和隔膜四部分组成。
正极通常使用锂化合物,如氧化钴、磷酸铁锂等,负极则使用碳材料。
电解质是锂离子在正负极之间传递的介质,常用液态电解质为聚合物电解质。
隔膜则起到隔离正负极的作用,防止短路。
2. 锂电池的工作原理锂电池的工作原理是通过正负极之间的锂离子传递来实现电荷和放电过程。
当充电时,锂离子从正极释放出来,经过电解质和隔膜,嵌入到负极的碳材料中。
而在放电时,锂离子从负极脱嵌,经过电解质和隔膜,重新嵌入到正极的锂化合物中。
这个过程是可逆的,因此锂电池可以反复充放电。
3. 锂电池的优点锂电池具有高能量密度,即单位重量或体积所储存的电能较高,能够提供更长的使用时间。
同时,锂电池具有较低的自放电率,即在不使用的情况下,电池自身的电量损失较小。
此外,锂电池还具有长寿命、低污染、快速充电等优点。
4. 锂电池的分类锂电池根据其正极材料的不同可以分为多种类型,常见的有锂离子电池、锂聚合物电池和锂硫电池。
其中,锂离子电池是目前最常用的,具有较高的能量密度和较长的寿命。
锂聚合物电池则因其更高的能量密度和更薄的设计,被广泛应用于便携式电子设备。
锂硫电池则具有更高的能量密度和更低的成本,但目前仍在研发阶段。
5. 锂电池的安全性锂电池在使用过程中需要注意安全性。
由于锂电池内部的锂金属非常活泼,在遇到高温或物理损伤时可能发生短路、过热甚至起火爆炸的情况。
因此,锂电池的设计中通常包含了安全防护措施,如保护电路、热敏感元件和隔热材料等。
此外,用户在使用锂电池时也要遵循正确的操作方法,避免过度充放电、避免撞击或损坏电池等。
总结:锂电池作为一种高性能的电池技术,已经广泛应用于各个领域。
它的构造简单,工作原理清晰,具有高能量密度、长寿命等优点。
2023-11-01CATALOGUE 目录•锂离子电池基础知识•锂离子电池的种类和特点•锂离子电池的应用领域•锂离子电池的安全使用和注意事项•锂离子电池的发展趋势和未来展望01锂离子电池基础知识锂离子电池是一种二次电池,即可以充电也可以放电。
它由正极材料、负极材料、电解液、隔膜和外壳等组成。
锂离子电池具有高能量密度、长寿命、自放电率低等优点,因此在许多领域得到广泛应用,如手机、笔记本电脑、电动汽车等。
锂离子电池简介锂离子电池的工作原理是基于锂离子在正负极之间的迁移。
充电时,锂离子从正极迁移到负极;放电时,锂离子从负极迁移到正极。
充电和放电过程伴随着电能和化学能的转换,锂离子电池因此能够提供电能。
负极材料通常采用石墨或硅基材料,如Si/C复合材料。
它们能够吸附和释放锂离子,并传导电流。
正极材料通常采用锂过渡金属氧化物或磷酸盐,如LiCoO2、LiMn2O4等。
它们能够提供电池的能量并传导电流。
电解液由有机溶剂、锂盐和其他添加剂组成,它们能够提供锂离子迁移的通道,并传导电流。
外壳通常由金属或塑料材料制成,为电池提供保护和支持结构。
隔膜一种聚烯烃膜,位于正负极之间,能够阻止锂离子的迁移并防止短路。
02锂离子电池的种类和特点液态锂离子电池技术已经相对成熟,是目前市场上的主流电池类型之一。
技术成熟能量密度高适用范围广液态锂离子电池具有较高的能量密度,能够提供较长的续航时间。
适用于各种电子设备,如手机、笔记本电脑、平板电脑等。
030201固态锂离子电池使用固态电解质代替了液态锂离子电池中的液态电解质,具有更高的安全性。
安全性高固态锂离子电池的充电速度通常比液态锂离子电池更快。
充电速度快固态锂离子电池具有较长的使用寿命,能够提供更长时间的使用。
寿命长锂硫电池使用硫作为正极材料,具有极高的能量密度,能够提供更长的续航时间。
锂硫电池能量密度高锂硫电池中的硫是一种环境友好的材料,不会对环境造成严重的污染。
环境友好锂硫电池的成本相对较低,具有较高的市场竞争力。
电池基础知识培训资料一、锂离子电池工作原理与性能简介:1、电池的定义:电池是一种能量转化与储存的装置,它通过反应将化学能或物理能转化为电能,电池即是一种化学电源,它由两种不同成分的电化学活性电极分别组成正负极,两电极浸泡在能提供媒体传导作用的电解质中,当连接在某一外部载体上时,通过转换其内部的化学能来提供能源.2、锂离子电池的工作原理:即充放电原理.Li-ion的正极材料是氧化钴锂,负极是碳.当对电池进行充电时,电池的正极上有锂离子生成,生成的锂离子经过电解液运动到负极.而作为负极的碳呈层状结构,它有很多微孔,达到负极的锂离子就嵌入到碳层的微孔中,嵌入的锂离子越多,充电容量越高.同样,当对电池进行放电时即我们使用电池的过程,嵌在负极碳层中的锂离子脱出,又运动回正极.回正极的锂离子越多,放电容量越高.我们通常所说的电池容量指的就是放电容量.在Li-ion的充放电过程中,锂离子处于从正极→负极→正极的运动状态.Li-ion就象一把摇椅,摇椅的两端为电池的两极,而锂离子就象运动员一样在摇椅两端来回奔跑.所以,Li-ion又叫摇椅式电池.通俗来说电池在放电过程中,负极发生氧化反应,向外提供电子;在正极上进行还原反应,从外电路接收电子,电子从负极流到正极,而电流方向正好与电子流动方向相反,故电流经外电路从正极流向负极.电解质是离子导体,离子在电池内部的正负极之间定向移动而导电,阳离子流向正极,阴离子流向负极.整个电池形成了一个由外电路的电子体系和电解质的离子体系构成的完整放电体系,从而产生电能.正极反应:LiCoO2==== Li1-xCoO2+ xLi+ + xe负极反应:6C + xLi+ + xe- === Lix C6电池总反应:LiCoO2 + 6C ==== Li1-xCoO2 + LixC63、电池的连接:根据电池的电压与容量的需求,可以把电池做串联、并联及混连连接.a、串联:电压升高,容量基本不变;b、并联:电压基本不变,容量升高;c、混联:电压与容量都会升高;4、化学电池的种类:锂离子电池按电池外形来分类,可分为圆柱形、方形、钮扣形和片状形等.电池型号标识方法如下:1、圆柱形电池标识由3个字母加5个数字加1个字母加2或3个数字组成.2、方形电池标识由3个字母加6个数字加1或2个字母加2或3个数字组成组成.3、第一个字母I表示有内置锂离子电池.4、第二个字母表示电池的正极材料基于钴的电极.5、第三个字母表示电池的形状,R表示圆柱形电池,P表示方形电池、S表示软包装电池.6、圆柱形电池5个数字分别表示电池直径与高度,方形电池6个数字分别表示电池的厚、宽、高;单位mm.7、圆柱形电池第四个字母表示电池的级别,有A级、C级;最后2或3个数字表示电池的容量缩写.8、方形电池第四个字母表示电池壳体的材料,A表示铝壳,S表示钢壳,第五个字母R表示壳体边缘的形状.例如:圆柱形电池ICR18650A180例如:方形电池ICP533436AR65二、锂离子电池的主要构成:1、电池的构成:电池一般由电芯、Fuse或PTC、保护板或电路板、五金片、外壳以及一些辅料组成.一般锂离子电芯由正极片、负极片、隔膜纸、电解液、盖板盖帽、绝缘片、壳体铝塑膜、钢壳、铝壳等部件组成.正极片:活性物质为氧化锂钴,锂离子化合物LiCoO2/LiNiO2/LiMn2O4、导电剂Super-P、溶剂NMP、粘接剂PVDF和铝箔组成.负极片:活性物质为碳,碳粉CMP2、粘接剂SBR、添加剂CMC和铜箔组成.隔膜纸:PP、PE、PP/PE/PP;主要作用是绝缘并传导离子,除此之外,在安全上若电池内中短路温度升高时,隔膜纸亦具有Shut Down功能,造成内部电阻升高,避免Thermal Runway.电解液:有机电解液2、保护板:保护板通常包括控制IC、MOS开关及辅助配件NTC、ID存储器等.其中控制IC,在一切正常的情况下控制MOS开关导通,使电芯与外电路沟通,而当电芯电压或回路电流超过规定值时,它立刻控制MOS开关关断,保护电芯的安全.保护板的功能:1、过充保护:当电芯电压升到一定值时以下,保护板会切断充电回路;2、过放保护:当电芯电压低到一定值时以下,保护板会切断放电回路;3、短路保护:当电池正、负极两端短路时,可迅速切断回路,保护电芯;4、过流保护:当电池输出电流超过某一个值时2A左右,保护电路会切断输出回路;5、其它辅助功能:保护板上一般还有NTC、识别电阻以及解码芯片等,主要作用是保护电池能与主机及原装充电器正常充电与使用;三、电池基础术语1、电压概念:即电位差,是产生电流的力开路电压:是指电池在非工作状态下即电路无电流流过时,电池正负极之间的电势差.一般情况下,Li-ion充满电后开路电压为左右,放电后开压为左右,通过电池的开路电压,可以判断电池的荷电状态.工作电压:又称端电压,是指电池在工作状态下即电路中有电流过时电池正负极之间电势差.在电池放电工作状态下,当电流流过电池内部时,不需克服电池的内阻所造成阻力,故工作电压总是低于开路电池,充电时则与之相反.Li-ion的放电工作电压在左右.平均电压:电池放电时,从开始到放电终止时的电压平均值.终止电压:规定放电终止时电池的负载电压,其值为n锂离子单体电池的串联只数用“n”表示.2、容量:指电池内的活性物质参加电化学反应所能放出的电能称为电池的容量.单位为mAh或Ah.1Ah=1000mAh容量大小是由正负极中活性物质的数量多少来决定的一是活性物质的重量,二是活性物质的利用率.设计容量:根据电池内所含活性物质的量,从电化学理论计算电池的容量称为设计容量.额定容量:指电池经设计后,经电池制程过程的影响,电池所能达到容量称为额定容量.实际容量:电池在一定的放电条件下所放出的实际电量,主要受放电倍率和温度的影响故严格来讲,电池容量应指明充放电条件.3、内阻:是指电池在工作时,电流流过电池内部所受到的阻力.有欧姆内阻与极化内阻两部分组成.电池内阻大,会导致电池放电工作电压降低,放电时间缩短.内阻大小主要受电池的材料、制造工艺、电池结构等因素的影响.是衡量电池性能的一个重要参数.注:一般以充电态内阻为标准.测量电池的内阻需用专用内阻仪测量,而不能用万用表欧姆档测量.单位为毫欧mΩ静态电阻:即放电时电池内阻动态电阻:即充电时电池内阻4、放电平台:放电平台是恒压充到电压为并且电电流小于时停充电,然后搁置10分钟,在任何们率的放电电流下下放电至时的放电时间.是衡量电池好坏的重要标准.5、充放电倍率时率:是指电池在规定的时间内放出其额定容量时所需要的电流值,它在数据值上等于电池额定容量的倍数,通常以字母C表示.如电池的标称额定容量为600mAh为1C1倍率,300mAh则为,6A600mAh为10C.以此类推.时率又称小时率,时指电池以一定的电流放完其额定容量所需要的小时数.如电池的额定容量为600mAh,以600mAh的电流放完其额定容量需1小时,故称600mAh 的电流为1小时率,以此类推.6、自放电率:又称荷电保持能力,是指电池在开路状态下,电池所储存的电量在一定条件下的保持能力.主要受电池制造工艺、材料、储存条件等因素影响.是衡量电池性能的重要参数.注:电池100%充电开路搁置后,一定程度的自放电正常现象.在GB标准规定LI-ion后在20±2℃条件下开条件下开路搁置28天.可允许电池有容量损失.7、内压:指电池的内部气压,是密封电池在充放电过程中产生的气体所致,主要受电池材料、制造工艺、电池结构等因素影响.其产生原因主要是由于电池内部水分及有机溶液分解产生的气体于电池内聚集所致.高倍率的连续过充,会导致电池温度升高、内压增大,严重时对电池的性能及外观产生破坏性影响,如漏液、鼓底,电池内阻增大,放电时间及循环寿命变短等. Li-ion任何形式的过以都会导致电池性能受到严重破坏,甚至爆炸.帮Li-ion 在充电过程中需采用恒流恒压充电方式,避免对电池产生过充.8、压降:电池按定性充电至80%以上,测量其电池空载电压.5W/2W电池作为负载连接电池正负极端开关作为电池的断路,通路的装置进行串联.打开开关后5秒电压下降不大于0.4V,为合格主要为测试电池负载性能.9、电池的负载能力: 当电池的正负极两端连接在用电器上时,带动用电器工作时的输出功率,即为电池的负载能力.10、充电效率:充电效率是指电池在充电过程中所消耗的电能转化成电池所能储蓄顾的化学能程度的量度.主要受电池工艺,配方及电池的工作环境温度影响,一般环境温度越高,则充电效率要低.11、放电效率:放电效率是指在一定的放电条件下放电至终点电压所放出的实际电量与额定容量之比,主要受放电倍率,环境温度,内阻等到因素影响,一般情况下,放电倍率越高,则放电效率越低.温度越低,放电效率越低.12、一次电池和充电电池有什么区别电池内部的电化学性决定了该类型的电池是否可充,根据它们的电化学成分和电极的结构知,真正的可充电电池的内部结构之间所发生反应是可逆的.理论上,这种可逆性是不会受循环次数的影响,既然充放电会在电极体积和结构上引起可逆的变化,那么可充电电池的内部设计必须支持这种变化,既然,一次电池仅做一放电,它内结构简单得多且不需要支持这种变化,因此,不可以将一次电池拿来充电,这种做法很危险也很不经济,如果需要反复使用,应有尽有选择真正的循环次数在1000次左右的充电电池,这种电池也可称为一次电池或蓄电池.13、一次电池和二次电池还有其他的区别吗另一明显的区别就是它们能量和负载能力,以及自放电率,二次电池能量远比一次电池高,然而他们的负载能力相对要小.14、可充电便携式电池的优缺点是什么充电电池寿命较长,可循环1000次以上,虽然价格比干电池贵,但如果经常使用的话,是比较划算的.充电电池的容量比同规格的碱锰电池或锌碳电池低,比如,他们放电较快.另一缺点是由于他们几近恒定的放电电压,很难预测放电何时结束.当放电结束时,电池电压会突然降低.假如在照相机上使用,突然电池放完了电,就不得不终止.但另一方面可充电电池能提供的容量比太部分一次电池高.但Li-ion电池却可被广泛地用照相器材中,因为它容量高,能量密度大,以及随放电深度的增加而逐渐降低的放电电压.15、充电电池是怎样实现它的能量转换每种电池都具有电化学转换的能力,即将储存的化学能直接转换成电能,就二次电子也叫蓄电池而言另一术语也称可充电使携式电池,在放电过程中,是将化学能转换成电能;而在充电过程中,又将电能重新转换成化学能.这样的过程根据电化学系统不同,一般可充放电500次以上,而我司产品li-ion可重复充放电1000次以上.Li-ion是一种新型的可充电便携式电池.它的额定电压为,它的放电电压会随放电的深度逐渐衰退,不象其他充电电池一样,在放电未,电压突然降低.16、Li-ion电池有哪些优点哪些缺点Li-ion具有以下优点:1单体电池的工作电压高达:2比能量大,目前能达到的实际比能量为100-115Wh/kg和240-253Wh/L2倍于Nl-Cd,倍于Ni-MH,未来随着技术发展,比能量可高达150Wh/kg和400 Wh/L3循环寿命长,一般均可达到500次以上,甚至1000次.对于小电流放电的电器,电池的使用期限将倍增电器的竞争力.4安全性能好,无公害,无记忆效应.作为Li-ion前身的锂电池,因金属锂易形成枝晶发生短路,缩减了其应用领域:Li-ion中不含镉、铅、汞等对环境有污染的元素:部分工艺如烧结式的Ni-Cd电池存在的一大弊病为“记忆效应”,严重束缚电池的使用,但Li-ion根本不存在这方面的问题.5自放电小室温下充满电的Li-ion储存1个月后的自放电率为10%左右,大大低于Ni-Cd的25-30%,Ni、MH的30-35%.Li-ion也存在着一定的缺点,如:1电池成本较高.主要表现在LiCoO2的价格高Co的资源较小,电解质体系提纯困难.2不能大电流放电.由于有机电解质体系等原因,电池内阻相对其他类电池大.故要求较小的放电电流密度,一般放电电流在以下,只适合于中小电流的电器使用.3需要保护线路控制.A、过充保护:电池过充将破坏正极结构而影响性能和寿命;同时过充电使电解液分解,内部压力过高而导致漏液等问题;故必须在的恒压下充电;B、过放保护:过放会导致活性物质的恢复困难,故也需要有保护线路控制.17、锂离子安全特性是如何实现的为了确保Li-ion安全可靠的使用,专家们进行了非常严格、周密的电池安全性能设计,以达到电池安全考核指标.1隔膜135℃自动关断保护采用国际先进的Celgars2300PE-PP-PE三层复合膜.在电池升温达到120℃的情况下,PE复合膜两侧的膜孔闭合,电池内阻增大,电池内部升温减缓,电池升温达到135℃时,PP膜孔闭合,电池内部断路,电池不再升温,确保电池安全可靠.2向电解液中加入添加剂在电池过充,电池电压高于的条件下,电解液添加剂与电解液中其他物质聚合,电池内阻大幅度增加,电池内部形成大面积断路,电池不再升温.3电池盖复合结构电池盖采用刻痕防爆球结构,电池升温时,电池内部活化过程中所产生的部分气体膨胀,电池内压加大,压力达到一定程度刻痕破裂、放气.4各种环境滥用测试进行各项滥用实验,如外部短路、过充、针刺、冲击、焚烧等,考察电池安全性能.同时对电池进行温度冲击实验和振动、跌落、冲击等力学性能实验,考察电池在实际使用环境焉的性能情况.18、为什么恒压充电电流为逐渐减少因为恒流过程终止时,电池内部的电化学极化然保持再整个恒流中相同的水平,恒压过程,再恒定电场作用下,内部Li+的浓差极化在逐渐消除,离子的迁移数和速度表现为电流逐渐减少.19、为什么电池要储存一段时间后才能包装出货电池的储存性能是衡量电池综合性能稳定程度的一个重要参数.电池经过一定时间储存后,允许电池的容量及内阻有一定程度的变化.经过了一段时间的储存,可以让内部各成分的电化学性能稳定下来,可以了解该电池的自放电性能的大小,以便保证电池的品质.20、为什么要化成电池制造后,通过一定的充放电方式将其内部正负极物质激活,改善电池的充放电性能及自放电、储存等综合性能的过程称为化成,电池粉有经过化成后才能体现真实性能.21.什么是分容电池在制造过程中,因工艺原因使得电池的实际容量不可能完全一致,通过一定的充放电制度检测,并将电池按容量分类的过程称为分容.22、锂离子电池的工作温度范围充电 -10—45℃放电 -30—55℃23、何为电池的倍率放电指放电时,放电电流A与额定容量Ah的倍率关系表示.24、何为电池的小时率放电按一定输出电流放完额定容量所需的小时数数,称为放电时率.25、影响锂离子电池循环性能的两个最重要的因素是什么活性物质的性质和杂质的种类、含量.26、如何在生产过程中控制电池内部的水份1、作好防潮、防湿处理.2、缩短操作时间,减少极片在空气中暴露时间.3、合理正确地进行烘烤作业.4、尽量在干燥环境下进行作业.27、锂离子电池的活性正极材料是什么锂盐;如钴酸锂,锰酸锂,镍酸锂等.28、锂离子电池的活性负极材料是什么石墨粉29、电极材料为何要加入导电剂在电池工作时,电池的活性物质无论充放电都不会溶解在电解液中,为加强活性物质与网栅、集流片的接解导电性,而加放导电剂.30、锂离子电池的电解液的组成是什么常用的为六氟磷酸锂,四氟磷酸锂LiPF6、LiClO4等.31、锂离子电池安全性能的考核指标,一只合格的锂离子电池在安全性能上应该满足以下条件:1短路:不起火,不爆炸2过充电:不起火,不爆炸3热箱试验:不起火,不爆炸150℃恒温10min4针剌:不爆炸用Ф3mm钉穿透电池5平板冲击:不起火,不爆炸10kg重物自1M高处砸向电池6焚烧:不爆炸煤气火焰烧烤电池四、18650型锂电池简介:即指电池的直径为18mm,长度为65mm,圆柱体型的电池.锂是一种金属元素,为什么我们要把他叫锂电池呢因为它的正极是以“钴酸锂”为正极材料的电池,当然现在市场上有很多的电池,有磷酸铁锂,锰酸锂等为正极材料的电池.单节标称电压一般为:充电电压一般为:最小放电终止电压一般为:最大充电终止电压:直径:18±高度:65±容量:根据客户需求五、锂离子电池制造流程:1 配料:用专门的溶液和粘接剂分别与粉末状的正负极活性物质混合,经高速搅拌均匀后,制成浆状的正负极物质.2 涂布:将制成的浆料均匀地涂覆在金属箔的表面,烘干,分别制成正负极极片.3 装配:按正极片——隔膜——负极片——隔膜自上而下的顺序放好,经卷绕---入壳---滚槽---点焊---焊盖帽,制成电池极芯,在经烘烤后注入电解液、封口等工艺过程,即完成电池装配过程.制成成品电池.4化成 :用专用的电池充放电设备对成品电池进行充放电测试,对每一只电池都进行检测.筛选出合格的成品电池,待出厂.六、:目前锂电池的主要应用在一些工业设备,医疗仪器,军警设备,以及移动电源手持终端上.正极中金属的成本很高.目前,正极材料LiNiO2由于具有制造方便、开路电压髙、比能量髙、寿命长、能快速放电等优点,已在锂离子电池中得到广泛应用.但钻资源少,价格昂贵,因而应用受到限制.锂离子电池是未来电动汽车的能源之一.因为锂离子电池的比能量为铅酸电池的三倍以上.电动汽车起动时,需要短时间几秒的大电流放电.铅酸电池可大电流放电大功率放电,但比能量相当小.近年风靡全球的特斯拉,想必都有所耳闻,它就是锂电池应用于汽车的典范,特斯拉主动力是用电而不是用传统的石油,又是要改变世界的赶脚..它也不愧是新时代的弄潮儿。
锂离子电池基础知识电池基础知识培训资料一、锂离子电池工作原理与性能简介:1、电池的定义:电池是一种能量转化与储存的装置,它通过反应将化学能或物理能转化为电能,电池即是一种化学电源,它由两种不同成分的电化学活性电极分别组成正负极,两电极浸泡在能提供媒体传导作用的电解质中,当连接在某一外部载体上时,通过转换其内部的化学能来提供能源。
2、锂离子电池的工作原理:即充放电原理。
Li-ion的正极材料是氧化钴锂,负极是碳。
当对电池进行充电时,电池的正极上有锂离子生成,生成的锂离子经过电解液运动到负极。
而作为负极的碳呈层状结构,它有很多微孔,达到负极的锂离子就嵌入到碳层的微孔中,嵌入的锂离子越多,充电容量越高。
同样,当对电池进行放电时(即我们使用电池的过程),嵌在负极碳层中的锂离子脱出,又运动回正极。
回正极的锂离子越多,放电容量越高。
我们通常所说的电池容量指的就是放电容量。
在Li-ion的充放电过程中,锂离子处于从正极→负极→正极的运动状态。
Li-ion就象一把摇椅,摇椅的两端为电池的两极,而锂离子就象运动员一样在摇椅两端来回奔跑。
所以,Li-ion又叫摇椅式电池。
通俗来说电池在放电过程中,负极发生氧化反应,向外提供电子;在正极上进行还原反应,从外电路接收电子,电子从负极流到正极,而电流方向正好与电子流动方向相反,故电流经外电路从正极流向负极。
电解质是离子导体,离子在电池内部的正负极之间定向移动而导电,阳离子流向正极,阴离子流向负极。
整个电池形成了一个由外电路的电子体系和电解质的离子体系构成的完整放电体系,从而产生电能。
正极反应:LiCoO2==== Li1-xCoO2+ xLi+ + xe负极反应:6C + xLi+ + xe- === Lix C 6电池总反应:LiCoO2 + 6C ==== Li1-xCoO2 + LixC63、电池的连接:根据电池的电压与容量的需求,可以把电池做串联、并联及混连连接。
a、串联:电压升高,容量基本不变;b、并联:电压基本不变,容量升高;c、混联:电压与容量都会升高;4、化学电池的种类:锂离子电池按电池外形来分类,可分为圆柱形、方形、钮扣形和片状形等。
电池型号标识方法如下:1、圆柱形电池标识由3个字母加5个数字加1个字母加2或3个数字组成。
2、方形电池标识由3个字母加6个数字加1或2个字母加2或3个数字组成组成。
3、第一个字母I表示有内置锂离子电池。
4、第二个字母表示电池的正极材料基于钴的电极。
5、第三个字母表示电池的形状,R表示圆柱形电池,P表示方形电池、S表示软包装电池。
6、圆柱形电池5个数字分别表示电池直径与高度,方形电池6个数字分别表示电池的厚、宽、高;单位mm。
7、圆柱形电池第四个字母表示电池的级别,有A级、C级;最后2或3个数字表示电池的容量缩写。
8、方形电池第四个字母表示电池壳体的材料,A表示铝壳,S表示钢壳,第五个字母R表示壳体边缘的形状。
例如:圆柱形电池ICR18650A180例如:方形电池ICP533436AR65二、锂离子电池的主要构成:1、电池的构成:电池一般由电芯、Fuse(或PTC)、保护板(或电路板)、五金片、外壳以及一些辅料组成。
一般锂离子电芯由正极片、负极片、隔膜纸、电解液、盖板(盖帽)、绝缘片、壳体(铝塑膜、钢壳、铝壳)等部件组成。
正极片:活性物质为氧化锂钴,锂离子化合物(LiCoO2/LiNiO2/LiMn2O4)、导电剂(Super-P)、溶剂(NMP)、粘接剂(PVDF)和铝箔组成。
负极片:活性物质为碳,碳粉(CMP2)、粘接剂(SBR)、添加剂(CMC)和铜箔组成。
隔膜纸:PP、PE、PP/PE/PP;主要作用是绝缘并传导离子,除此之外,在安全上若电池内中短路温度升高时,隔膜纸亦具有Shut Down功能,造成内部电阻升高,避免ThermalRunway。
电解液:有机电解液2、保护板:保护板通常包括控制IC、MOS开关及辅助配件NTC、ID存储器等。
其中控制IC,在一切正常的情况下控制MOS开关导通,使电芯与外电路沟通,而当电芯电压或回路电流超过规定值时,它立刻控制MOS 开关关断,保护电芯的安全。
保护板的功能:1、过充保护:当电芯电压升到一定值时(4.40V以下),保护板会切断充电回路;2、过放保护:当电芯电压低到一定值时(2.20V以下),保护板会切断放电回路;3、短路保护:当电池正、负极两端短路时,可迅速切断回路,保护电芯;4、过流保护:当电池输出电流超过某一个值时(2A左右),保护电路会切断输出回路;5、其它辅助功能:保护板上一般还有NTC、识别电阻以及解码芯片等,主要作用是保护电池能与主机及原装充电器正常充电与使用;三、电池基础术语1、电压(概念:即电位差,是产生电流的力)开路电压:是指电池在非工作状态下即电路无电流流过时,电池正负极之间的电势差。
一般情况下,Li-ion充满电后开路电压为4.1-4.2V左右,放电后开压为3.0V左右,通过电池的开路电压,可以判断电池的荷电状态。
工作电压:又称端电压,是指电池在工作状态下即电路中有电流过时电池正负极之间电势差。
在电池放电工作状态下,当电流流过电池内部时,不需克服电池的内阻所造成阻力,故工作电压总是低于开路电池,充电时则与之相反。
Li-ion的放电工作电压在3.6V左右。
平均电压:电池放电时,从开始到放电终止时的电压平均值。
终止电压:规定放电终止时电池的负载电压,其值为n*2.75V(锂离子单体电池的串联只数用“n”表示)。
2、容量:指电池内的活性物质参加电化学反应所能放出的电能称为电池的容量。
单位为mAh或Ah。
(1Ah=1000mAh)容量大小是由正负极中活性物质的数量多少来决定的(一是活性物质的重量,二是活性物质的利用率)。
设计容量:根据电池内所含活性物质的量,从电化学理论计算电池的容量称为设计容量。
额定容量:指电池经设计后,经电池制程过程的影响,电池所能达到容量称为额定容量。
实际容量:电池在一定的放电条件下所放出的实际电量,主要受放电倍率和温度的影响(故严格来讲,电池容量应指明充放电条件)。
3、内阻:是指电池在工作时,电流流过电池内部所受到的阻力。
有欧姆内阻与极化内阻两部分组成。
电池内阻大,会导致电池放电工作电压降低,放电时间缩短。
内阻大小主要受电池的材料、制造工艺、电池结构等因素的影响。
是衡量电池性能的一个重要参数。
注:一般以充电态内阻为标准。
测量电池的内阻需用专用内阻仪测量,而不能用万用表欧姆档测量。
单位为毫欧(mΩ)静态电阻:即放电时电池内阻动态电阻:即充电时电池内阻4、放电平台:放电平台是恒压充到电压为4.2V并且电电流小于0.01C时停充电,然后搁置10分钟,在任何们率的放电电流下下放电至3.6V时的放电时间。
是衡量电池好坏的重要标准。
5、(充放电)倍率?时率:是指电池在规定的时间内放出其额定容量时所需要的电流值,它在数据值上等于电池额定容量的倍数,通常以字母C表示。
如电池的标称额定容量为600mAh为1C(1倍率),300mAh则为0.5C,6A(600mAh)为10C.以此类推.时率又称小时率,时指电池以一定的电流放完其额定容量所需要的小时数.如电池的额定容量为600mAh,以600mAh的电流放完其额定容量需1小时,故称600mAh的电流为1小时率,以此类推.6、自放电率:又称荷电保持能力,是指电池在开路状态下,电池所储存的电量在一定条件下的保持能力。
主要受电池制造工艺、材料、储存条件等因素影响。
是衡量电池性能的重要参数。
注:电池100%充电开路搁置后,一定程度的自放电正常现象。
在GB标准规定LI-ion后在20±2℃条件下开条件下开路搁置28天。
可允许电池有容量损失。
7、内压:指电池的内部气压,是密封电池在充放电过程中产生的气体所致,主要受电池材料、制造工艺、电池结构等因素影响。
其产生原因主要是由于电池内部水分及有机溶液分解产生的气体于电池内聚集所致。
高倍率的连续过充,会导致电池温度升高、内压增大,严重时对电池的性能及外观产生破坏性影响,如漏液、鼓底,电池内阻增大,放电时间及循环寿命变短等。
Li-ion任何形式的过以都会导致电池性能受到严重破坏,甚至爆炸。
帮Li-ion在充电过程中需采用恒流恒压充电方式,避免对电池产生过充。
8、压降:电池按定性充电至80%以上,测量其电池空载电压。
5W/2W电池作为负载连接电池正负极端开关作为电池的断路,通路的装置进行串联。
打开开关后5秒电压下降不大于0。
4V,为合格主要为测试电池负载性能。
9、电池的负载能力: 当电池的正负极两端连接在用电器上时,带动用电器工作时的输出功率,即为电池的负载能力。
10、充电效率:充电效率是指电池在充电过程中所消耗的电能转化成电池所能储蓄顾的化学能程度的量度。
主要受电池工艺,配方及电池的工作环境温度影响,一般环境温度越高,则充电效率要低。
11、放电效率:放电效率是指在一定的放电条件下放电至终点电压所放出的实际电量与额定容量之比,主要受放电倍率,环境温度,内阻等到因素影响,一般情况下,放电倍率越高,则放电效率越低。
温度越低,放电效率越低。
12、一次电池和充电电池有什么区别?电池内部的电化学性决定了该类型的电池是否可充,根据它们的电化学成分和电极的结构知,真正的可充电电池的内部结构之间所发生反应是可逆的。
理论上,这种可逆性是不会受循环次数的影响,既然充放电会在电极体积和结构上引起可逆的变化,那么可充电电池的内部设计必须支持这种变化,既然,一次电池仅做一放电,它内结构简单得多且不需要支持这种变化,因此,不可以将一次电池拿来充电,这种做法很危险也很不经济,如果需要反复使用,应有尽有选择真正的循环次数在1000次左右的充电电池,这种电池也可称为一次电池或蓄电池。
13、一次电池和二次电池还有其他的区别吗?另一明显的区别就是它们能量和负载能力,以及自放电率,二次电池能量远比一次电池高,然而他们的负载能力相对要小。
14、可充电便携式电池的优缺点是什么?充电电池寿命较长,可循环1000次以上,虽然价格比干电池贵,但如果经常使用的话,是比较划算的。
充电电池的容量比同规格的碱锰电池或锌碳电池低,比如,他们放电较快。
另一缺点是由于他们几近恒定的放电电压,很难预测放电何时结束。
当放电结束时,电池电压会突然降低。
假如在照相机上使用,突然电池放完了电,就不得不终止。
但另一方面可充电电池能提供的容量比太部分一次电池高。
但Li-ion电池却可被广泛地用照相器材中,因为它容量高,能量密度大,以及随放电深度的增加而逐渐降低的放电电压。
15、充电电池是怎样实现它的能量转换?每种电池都具有电化学转换的能力,即将储存的化学能直接转换成电能,就二次电子(也叫蓄电池)而言(另一术语也称可充电使携式电池),在放电过程中,是将化学能转换成电能;而在充电过程中,又将电能重新转换成化学能。
