saphir试井解释软件

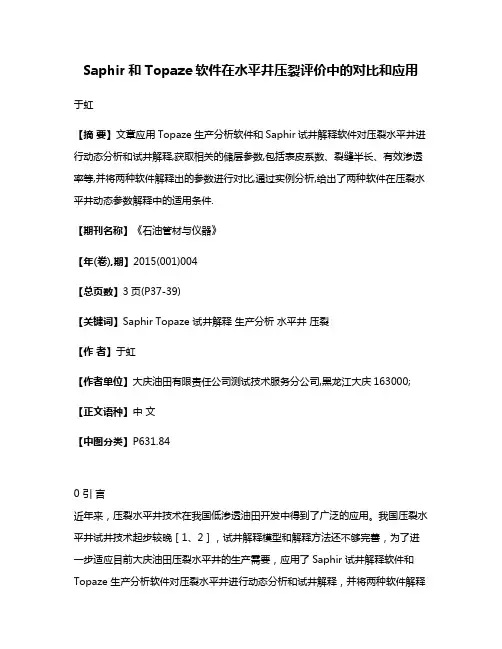

Saphir和Topaze软件在水平井压裂评价中的对比和应用于虹【摘要】文章应用Topaze生产分析软件和Saphir试井解释软件对压裂水平井进行动态分析和试井解释,获取相关的储层参数,包括表皮系数、裂缝半长、有效渗透率等,并将两种软件解释出的参数进行对比,通过实例分析,给出了两种软件在压裂水平井动态参数解释中的适用条件.【期刊名称】《石油管材与仪器》【年(卷),期】2015(001)004【总页数】3页(P37-39)【关键词】Saphir Topaze 试井解释生产分析水平井压裂【作者】于虹【作者单位】大庆油田有限责任公司测试技术服务分公司,黑龙江大庆163000;【正文语种】中文【中图分类】P631.840 引言近年来，压裂水平井技术在我国低渗透油田开发中得到了广泛的应用。

我国压裂水平井试井技术起步较晚［1、2］，试井解释模型和解释方法还不够完善，为了进一步适应目前大庆油田压裂水平井的生产需要，应用了Saphir 试井解释软件和Topaze 生产分析软件对压裂水平井进行动态分析和试井解释，并将两种软件解释出的参数进行对比，通过实例分析，给出了两种软件在压裂水平井动态参数解释中的适用条件。

1 Saphir 和Topaze 软件功能简介Topaze 生产分析软件通过处理生产数据(产量、流压)来解释地层动态参数［3］，如:地层系数、表皮，还可以确定单井控制的地质储量、剩余储量、采收量、废弃时间、井废弃时的累积采收量等［4］。

Saphir 试井解释软件以压力导数方法为基础，结合各种先进的试井解释方法，实现对各种试井资料的解释，它不但可以针对常规油气水井不同测试类型的试井资料进行解释(各种稳定试井及不稳定试井)，还可以对复杂井或疑难井进行解释［5］。

我公司为提高测试资料的解释水平及满足生产实际需要，引进了KAPPA 公司的Saphir 试井解释软件和Topaze 生产分析软件，两个软件的功能简介见表1。

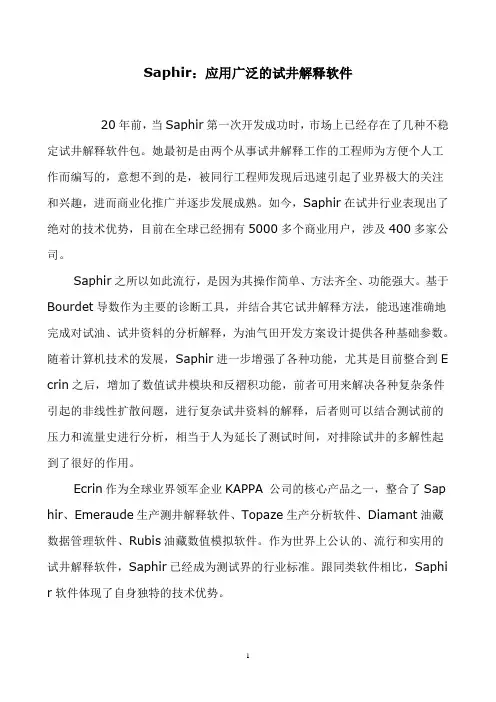

Saphir：应用广泛的试井解释软件20年前，当Saphir第一次开发成功时，市场上已经存在了几种不稳定试井解释软件包。

她最初是由两个从事试井解释工作的工程师为方便个人工作而编写的，意想不到的是，被同行工程师发现后迅速引起了业界极大的关注和兴趣，进而商业化推广并逐步发展成熟。

如今，Saphir在试井行业表现出了绝对的技术优势，目前在全球已经拥有5000多个商业用户，涉及400多家公司。

Saphir之所以如此流行，是因为其操作简单、方法齐全、功能强大。

基于Bourdet导数作为主要的诊断工具，并结合其它试井解释方法，能迅速准确地完成对试油、试井资料的分析解释，为油气田开发方案设计提供各种基础参数。

随着计算机技术的发展，Saphir进一步增强了各种功能，尤其是目前整合到E crin之后，增加了数值试井模块和反褶积功能，前者可用来解决各种复杂条件引起的非线性扩散问题，进行复杂试井资料的解释，后者则可以结合测试前的压力和流量史进行分析，相当于人为延长了测试时间，对排除试井的多解性起到了很好的作用。

Ecrin作为全球业界领军企业KAPPA 公司的核心产品之一，整合了Sap hir、Emeraude生产测井解释软件、Topaze生产分析软件、Diamant油藏数据管理软件、Rubis油藏数值模拟软件。

作为世界上公认的、流行和实用的试井解释软件，Saphir已经成为测试界的行业标准。

跟同类软件相比，Saphi r软件体现了自身独特的技术优势。

Saphir4.02软件优势软件功能齐全该软件系统的方法是在国内外最新的研究成果基础上得到的。

功能丰富，方法较全，容纳了国内外同类软件没有的许多功能。

从井别上看可进行油、气、水及凝析气井试井解释，从相态看可处理油气水三相，从井身结构看，可解释直井、水平井，斜井模型，从试井方法看几乎可以解释所有试井方式所取得的试井资料如稳定试井（一点法、系统试井、等时试井和修正等时试井）、不稳定试井（压力恢复、压力降落、干扰和脉冲、二流量测试、D ST测试等）及井组数值试井等。

压降试井解释报告（作业2）姓名：学号：井压降试井解释报告（水井测试）目 录一、测压设计二、概述三、测试工艺过程四、分析基本数据五、解释成果六、分析与评价附图：1、测试压力曲线2、压力及压力导数双对数曲线3、压力半对数曲线4、霍纳曲线5、MDH曲线6、工作历史曲线附表：测试数据一、测压设计油田 **** 区块 *452 人工井底(m)2151.5套补距(m)/油层中深(m) 2110套管下深(m)/水泥返深(m)/完钻井深(m)/基础数据 层 位 油 层 段（斜/垂）有效厚度(m)综合解释射 孔 段 长632087.5-2090.0 2.5干层2090.0-2094.04油层2090.0-2094.02094.0-2095.1 1.1差油层2098.5-2100.0 1.5差油层2100.0-2104.6 4.6油层2101.0-2104.52107.1-2120.213.1油层2108.0-2116.02120.2-2126.1 5.9差油层2127.0-2130.3 3.3差油层压缩系数(1/Mpa) 11.78*10-4孔隙度(%) 14.83水的粘度(Pa·s) 0.55＊10-3体积系数 1.0日注水量(m3/d) 30 综合含水(%) /测试目的 测压力分布情况测试方法 压降测试二、生产概述该井为***油田白452区一口注水井，注水层位长6，测试前注水情况：油压16.5MPa，套压16.9MPa，日注水量30方。

三、测试工艺过程该井2011年5月11日18：05分装压力计装电池， 18：25仪器下井，22：30仪器下至1765m，5月27日9：52起出仪器；仪器编号：STC0086，有效测试时间376小时，油层中部测试压力36.389—33.428MPa。

四、分析基本数据1、油层有效厚度 33.5 m2、有效孔隙度 14.83 %3、综合压缩系数 11.78×10-41/MPa4、体积系数 1.05、水的粘度 0.55×10-3 Pa.s6、日注水量30 m3/d7、折算生产时间 2000 d8、井径 0.108 m五、解释成果（一）模型选择1、井的模型：裂缝-有限传导2、油藏模型：径向复合3、边界模型：无限大（二）恢复曲线拟合结果项目流动系数Kh/u(mD.m/ mPa.s)地层系数kh（md.m)渗透率k(md)平稳压力P（MPa)井筒储集系数C流度K/μ(mD/ mPa.s)拟合法 9.31 5.1260.15329.49921.37 0.278项目外推压力（MPa）表皮系数S裂缝半长（m）油层温度（℃）压降起点（MPa）压降末点（MPa）拟合法26.3277 -3.75 18.0155 50.4 32.95938 29.978六、分析与评价1、该井油层中部的平稳地层压力29.4992 MPa，外推压力26.3277MPa，压力保持水平较好；2、该井地层系数5.126，渗透率0.153mD，说明储层渗透率较低，属低渗地层。

常用地震处理解释软件大全一、地震处理1.ProMax简介LandMark的地震处理软件2.FocusParadigm的地震处理软件系统，配合EPOS3 TE(Third Editon)的版本。

3.CGG地震处理软件系统4.Omega地震处理软件系统。

5.TomoxPro 井间地震处理软件井间地震全套的综合处理分析软件系统，它包括以下主要功能：1）设计与模拟井间地震勘探实验2）计算全波场的井间地震人工合成图3）拾取井间地震波的初至走时4）初至波非线性层析成像5）井间地震波预处理，包括波场分离6）波动方程的全波场偏移7）上行波与下行波的CDP叠加8）偏移后处理与叠后校长量分析与应用该软件系统共包括14个模块，提供大量的质量监控与图形显示功能。

6.Univers VSP 垂直地震处理垂直地震处理VSP7.GreenMountain 绿山Mesa野外施工设计、高精度折射静校正微机版8.Omni Workshop最新的三维地震勘测设计工具集，自动生成的开放式数据库支持设计、执行和分析各个阶段的数据访问。

9.Vista Window 2D/3D10.GeoCT-I 二维野外小折射自动层析成像软件GeoTomo公司开发的二维野外小折射自动层析成像软件系统。

该系统适用于现场处理野外小折射地震资料。

11.克浪KeLang地震采集工程软件、采集论证12.TestifiLand for Windows仪器、源、接收器测试分析软件，它产生代表读到的原始带数据的统计图表。

13.SPS_QC 地震辅助数据生成与质控系统二、地震解释ndMark地震综合解释软件包R2003，工作站版15CDLandMark的大型地震综合解释软件，包括地震资料解释，三维自动层位追踪，合成地震记录制作，三维可视化解释、地质解释与地层对比、迭后处理，数据体相干分析，地震属性提取属性分析、地址建模、断层封堵分析做图。

层面与断层模型，出量计算、测井解释，精细目标分析，井位设计等。

试井资料处理流程1、测试井基础信息①新建文件在软件启动后依次点击“File”菜单（见图1）、“New”菜单（见图2），进入新建文件初始化菜单。

单击此处图1、软件主窗口在Main Options选项下确定测试类型、流体性质和测试井基本参数PVT分析报告基础数据主要来源于钻井井史、试油完井总结图2、初始化窗口②单位设定在初始化窗口点击units选项进入单位设定，可以通过对各单位进行手工设定以确定所用单位。

可以在完成后点击下部的“Save”按钮保存设定好的单位制以备后用，下次可以点击“Load”按钮调入保存好的单位制文件；也可以每次重新设置单位（见图3）图3、单位设定图③流体PVT参数设定完成单位设定步骤后点击Next选项，进入流体PVT参数设定界面。

流体PVT参数设定可以采取手工输入PVT实验数据方式（见图4），也可以利用软件自动计算和校正功能来获得流体PVT数据（见图5）图4、PVT设定主窗口图5、PVT计算选择窗口在流体PVT参数计算时可以进一步进行流体类型设定，根据不同流体类型和组分分析数据、校正方法进行流体PVT参数计算（见图6、7、8、9、10）图6、PVT计算窗口1图7、PVT计算窗口2 图8、PVT计算窗口3图9、PVT计算窗口4图10、PVT计算窗口5也可通过图11、12等可以获得流体PVT参数变化关系曲线。

图11、PVT计算窗口6 图12、PVT计算窗口72、Saphir 主窗口流体PVT参数数据输入或计算完成后点击“Create”完成测试井基本输入设定，进入分析主窗口（见图13），在主窗口中有各项功能菜单。

图13、Saphir 主窗口3、加载压力史文件单击Saphir主窗口图标，即出现一个对话框询问压力数据来源，可以进行手工输入，也可以进行压力文件导入，文件一般采用“Ascii File/ Ascii 文件”格式。

单击“Ok/确认”按钮，然后选择压力数据文件，加载压力对话框显示如图14，第一列数据为十进制时间，第二列数据为压力。

S aphir试井软件使用中海油监督监理技术公司刘作鹏一、软件设置1、软件安装软件安装不用更改，单击下一步，默认即可2、语言设置默认是英语，如果要改成汉语，需要一个dll控件，控件名称：KEResCHS.dll 图标：图1-1将此控件复制到安装目录下，默认为：C:\Program Files\KAPPA\Ecr402如果语言没有更改，需要如图1-2操作，打开“应用”，见图1-3所示。

图1-2打开应用界面图1-3设置语言2、自动保存设置自动保存设置也在图1-2所示界面打开，见图1-3所示。

选中图1-4的双选框就可以了。

图1-4自动保存设置3、软件许可查看软件许可查看设置也在图1-2所示界面打开，见图1-5所示。

如果如图1-5所示就是已经许可了。

如果没有许可图1-5许可查看界面如果没有许可，则需要按下列步骤操作。

第一步第二步单击次第三步添加后，确定即可3、单位设置单位设置对软件正确分析很重要，很多分析不合理都是因为数据的错误。

设置单位见下图所示单击此服务器IP 端口27000二、软件使用1、软件初始化无论进行什么分析，首先都要对软件进行初始化操作。

初始化操作很简单，新建即可，单击图2-1所示图标图2-1新建任务新建后会出现下图这里需要填写相关的数据，试验的时候都是用默认的。

如果是气井一定要选择“气”注意：参考时间一定要和测试数据文件的参考时间一致！！！！！！！单击创建就可以了。

见下图。

2、加载压力和产量数据压力数据和产量数据加载方式基本相同，主要难点是格式的选区和确定。

图2-2和2-3分别是导入压力和流量的示意图。

单击选择压力格式文件，一般是.pre/.txt/.acs几种，如果是已经在剪切板了，就单击，数据户自动显示出来。

如果是自己输入，就可以选择“键盘-记事本”。

打开选好的数据文件，会出来单击下一步，会出来压力一般行格式用字段获自由，时间格式一般是“点”见对于压力数据，一般包含时间和压力两种数据，时间主要有两种方式存储，一种是单列，一种是双列，单列一般选用“类型”为“十进制时间”，单位“hr”；如果是双列一般第一列类型是“31/12/1987”或“12/31/1987”，第二列类型为“天-时间自动格式/d-auto”。

常用的几个地质软件的特点介绍卡奔软件:本人感觉简单好用,但是图形功能不算好,兼容性不太好,BendLinkEx 不能在win2003版中用,关键好的一点是它的宏功能,虽然不能象forward和watch等测井处理解释软件好,但对于不懂测井软件的人是个好工具,而CE只看过演示,觉得还不错,用了他就不用上面的两个或其他的(除了做数模外的地质软件. BendLinkEx 地层对比和油藏研究工具是国内唯一使用PC机进行地层对比、细分层对比和编制油气藏剖面的应用软件。

实现自动和手动进行地层对比,快速生成对比数据表,首次将编制油气藏剖面和油气藏分析研究溶为一体,是地质工程师寻找油气水分布规律、划分储量计算单元、进行油砂体对比分析、编制各种对比图件等工作的实用工具。

IntellExplore 井筒资料综合应用的强大工具是专门对井的各类资料进行分析和研究的应用软件。

首次将钻井、录井、测井、岩芯、分析化验、测试等各类单井资料溶为一体进行综合分析、解释,独创的Carbon-Script扩展分析解释方法以及方法程序的实时调试和执行,使研究工作提高到一个新的境界,让您的才智发挥的淋漓尽致。

IntellExplore的综合性、灵活性和实用性在石油行业首屈一指。

CarbonExplorer 卡奔石油浏览器(CE实现通过Internet/Intranet网络对勘探开发数据库中各项数据进行查询、浏览、统计、分析和作图等工作,是油田科研工作者和生产管理者必备的桌面工具软件。

CE实现了通用浏览器无法完成的石油专项数据的浏览分析、统计和作图等功能。

卡奔石油浏览器(CE功能很容易扩展,只需增加一个应用程序描述便可,石油浏览器改变了传统的工作习惯,实现了将大量烦琐的基础资料查找、统计和分析工作搬上计算机,这使勘探开发研究工作和生产管理工作的效率大幅度提高,使油田基础资料的管理和应用达到国内外先进水平。

Forward .NET平台是为了适应当今计算机网络技术的发展,满足油田测井公司、采油厂、研究院勘探开发测井精细解释、储层参数评价的需要,历经三年多精心开发完成的新一代测井地质综合应用网络平台。
