高压配电柜验收移交单

高压低压配电柜的电缆敷设施工验收文件有哪些一、前言在电力系统中，高压低压配电柜的电缆敷设是一个重要的环节。

为了确保电力系统的运行安全和可靠性，电缆敷设过程中需要进行严格的验收。

本文将介绍高压低压配电柜的电缆敷设施工验收文件，以确保施工过程的合规性。

二、验收文件列表1. 工程验收申请书工程验收申请书是向相关部门或管理机构申请验收的正式文件。

申请书应包含以下内容：工程名称、承建单位、施工地址、工程内容、施工单位负责人等信息。

此外，还需附带必要的施工资料和技术文件。

2. 工程设计文件工程设计文件是电缆敷设的基础，包括工程图纸、设计说明、技术规范等文件。

施工单位应按照设计文件进行电缆敷设，并在验收过程中提供相应的设计文件作为参考依据。

3. 施工组织设计文件施工组织设计文件是施工单位根据实际情况编制的电缆敷设组织方案。

该文件应明确工程的施工进度、施工安全、施工质量控制等内容，以确保施工过程的规范性和安全性。

4. 施工记录及质量验收记录在电缆敷设过程中，施工单位应记录施工过程的各项数据和信息，包括施工人员、施工日期、施工工艺、使用设备等。

同时，还需要进行质量验收，对施工质量进行抽检并记录结果。

5. 材料验收报告电缆敷设所使用的材料需要进行严格的验收，包括电缆、接头、保护套管等。

施工单位应对每批材料进行验收，并填写材料验收报告，包括材料名称、规格型号、数量、厂家等信息。

6. 施工设备验收报告施工设备是电缆敷设的必备工具，施工单位在使用设备前需要进行验收。

验收报告应包括设备名称、型号、数量、验收结果等信息，以确保施工设备的正常运行。

7. 安全验收记录电缆敷设过程中的安全是至关重要的，施工单位应按照相关规定进行安全措施的落实和安全检查。

安全验收记录应包括安全措施的实施情况、安全检查结果等信息。

8. 现场勘察报告施工前的现场勘察是电缆敷设的前期准备工作，施工单位需对施工现场进行勘察，并编写相应的勘察报告，包括地质情况、周边环境、交通状况等信息。

接地装置牢固可靠铭牌参数按设计要求间隔布置按设计规定相间标志完整齐全辅助复合绝缘完整无破损变形底架与基础连接牢固小车手动推拉试验轻便不摆动手车轨道灵活无卡阻手车导电触头与静触头对中无卡涩接触良好接地开关位置合分位置明显可见加热装置无操作绝缘良好电缆密封密封良好电缆孔封堵好电缆沟电缆盖板应完整无破损松动设备就地操作操作灵活保护传动正常联锁正常高压试验整柜耐压试验和各部件独立试验三相电压检查三相电压符合供电标准相序检查相序正确与供电一致开关合分检查检查三相供电情况1
零地电压检测 零地电压不大于1伏
三相电压检查 三相电压符合供电标准
相序检查
相序正确与供电一致
开关合分检查 检查三相供电情况
仪表外观检查 完整无破损变形
仪表显示检查 参数准确
指示灯检查 指示正常
送电测试
供电正常，无异常现象
3.验收签字： 交接人： 验收人： 验收时间：
交接部门： 复核人：
1.需交付资料和数 量： 交付资料/物品名称
配电系统图 二次接线图 电气原理图 相关证件 随机附件

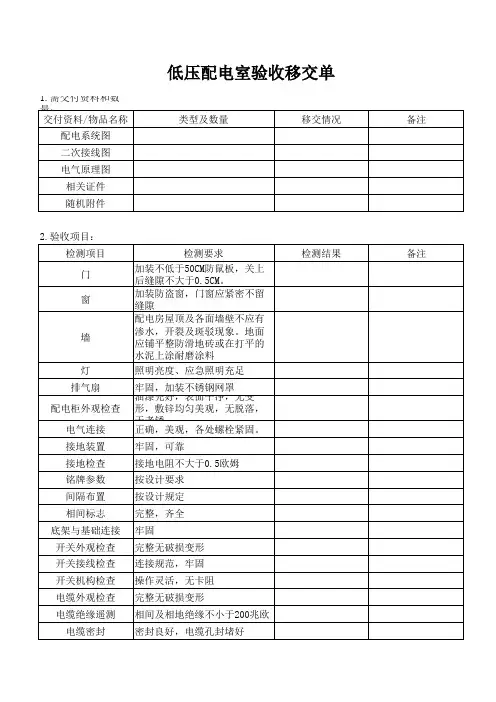

低压配室验收移交单
类型及数量
移交情况
2.验收项目： 检测项目 门
窗
墙
灯 排气扇 配电柜外观检查 电气连接 接地装置 接地检查 铭牌参数 间隔布置 相间标志 底架与基础连接 开关外观检查 开关接线检查 开关机构检查 电缆外观检查 电缆绝缘遥测 电缆密封
检测要求 加装不低于50CM防鼠板，关上 后缝隙不大于0.5CM。 加装防盗窗，门窗应紧密不留 缝隙 配电房屋顶及各面墙壁不应有 渗水，开裂及斑驳现象。地面 应铺平整防滑地砖或在打平的 水泥上涂耐磨涂料 照明亮度、应急照明充足
牢固，加装不锈钢网罩 油漆完好，表面干净，无变 形，敷锌均匀美观，无脱落， 无老锈。 正确，美观，各处螺栓紧固。

配电工程验收报告一、项目概述本次验收的配电工程项目位于XXXX，涉及的配电设备及系统包括高压开关柜、变压器、低压配电柜等。

该项目的建设旨在提高供电可靠性和安全性，满足日益增长的电力需求，为当地经济发展提供稳定可靠的电力保障。

二、验收依据本次验收工作依据以下标准和规范进行：1.《电气装置安装工程高压电器施工及验收规范》GB50147-2010；2.《电气装置安装工程母线装置施工及验收规范》GB50149-2010；3.《电气装置安装工程电气设备交接试验标准》GB50150-2006；4. 工程设计图纸、技术规格书及相关技术文件。

三、验收人员及组织架构本次验收工作由电气工程师、技术负责人及相关操作人员组成验收组，负责按照国家有关标准和规范对该配电工程项目进行检查、测试和验收。

验收组组长由项目经理担任，全面负责验收工作的组织与协调。

四、验收目标和方法本次验收的目标是确保配电工程符合设计要求，设备安装质量合格，运行稳定可靠，符合国家相关标准和规范。

验收方法包括外观检查、通电测试和性能测试等。

五、验收过程及内容在验收过程中，验收组按照以下步骤进行：1. 对配电设备的外观进行检查，查看设备是否完好无损，标识是否清晰；2. 对设备安装质量进行检查，检查安装是否牢固，接线是否正确；3. 对设备的绝缘性能进行测试，确保设备具有良好的绝缘性能；4. 对设备的运行情况进行测试，检查设备是否能正常运行；5. 对设备的性能参数进行测试，检查设备是否符合设计要求。

六、发现的问题及整改措施在验收过程中，验收组发现以下问题：1. 部分设备的安装螺丝松动，需要重新拧紧；2. 部分接线端子存在接触不良现象，需要进行清理和紧固。

针对以上问题，验收组提出以下整改措施：1. 对所有安装螺丝进行重新拧紧，确保设备安装牢固；2. 对所有接线端子进行清理和紧固，确保接触良好；3. 对设备的绝缘性能进行再次测试，确保设备具有良好的绝缘性能；4. 对设备的运行情况和性能参数进行再次测试，确保设备符合设计要求。

检验批质量验收记录（首页）
成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装
建筑电气工程检验批质量验收记录
检验批质量验收记录（中1页）
成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装
检验批质量验收记录（中2页）
成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装
检验批质量验收记录（尾页）
成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装
注：1.规范中黑体字为强制性条文。

2.检查批的质量验收记录由施工项目专业质量检查员填写，监理工程师组织项目专业质量检查员等进行验收。
