电厂化学水处理培训ppt课件

电厂化学水处理培训ppt课件

建立健全电厂化学水处理运行 管理制度，明确各级管理人员 和操作人员的职责和权限。
加强电厂化学水处理设备的日 常维护和保养，确保设备处于
良好状态。
定期对电厂化学水处理系统进 行检查、评估和改进，提高系
统运行效率和可靠性。
运行操作与维护保养
操作人员应熟悉电厂化学水处理设备 的结构、性能和工作原理，掌握正确 的操作方法和维护保养技能。
积盐，确保设备长期稳定运行。
提高水资源利用效率
02
通过回收和再利用废水，减少新鲜水用量，降低水资源消耗。
保护环境
03
减少废水排放，降低对环境的污染。
电厂化学水处理的原理
01
02
03
去除悬浮物
通过混凝、沉淀、过滤等 方法去除水中的悬浮物。
去除胶体
采用吸附、凝聚等方法破 坏胶体的稳定性，使其聚 沉。
去除溶解物质
净化和资源化利用。
高级氧化技术
采用臭氧氧化、芬顿氧化等高级 氧化技术，将废水中的难降解有 机物氧化分解为低毒或无毒的小 分子物质，提高废水的可生化性
和回用价值。
06
电厂化学水处理运行管理
运行管理制度与规范
01
02
03
04
严格执行国家及行业相关法规 和标准，确保电厂化学水处理
安全、经济、稳定运行。
05
03
硬度
水中钙、镁离子含量应适中，过高会 导致结垢，过低则可能加剧设备腐蚀 。
04
氯离子
氯离子含量过高会加剧金属腐蚀，应 控制在一定范围内。
冷却水处理工艺
预处理
软化处理
去除水中的悬浮物、胶体等杂质，降低水 的浊度。
通过离子交换或加药等方法降低水的硬度 。

2024版优质课件电厂化学水处理设备检修培训课件

2024版优质课件电厂化学水处理设备检修培训课件
常见故障诊断及处理方法
2024/1/26
15
常见故障类型及原因
设备老化
长时间运行导致设备磨 损、疲劳，性能下降。
2024/1/26
水质问题
原水水质差，含有大量 杂质和有害物质，对设
备造成损害。
操作不当
维护不足
操作人员技能不足或违 反操作规程，导致设备
故障。
16
设备维护不及时或不充 分，导致设备故障率增
通过案例分析和模拟故障处理，学员们表示对解决工作中遇到的 问题更有信心。
25
考核评估方式
理论考试
通过闭卷考试的形式，检验学员对电厂化学水处理设备相关理论知 识的掌握程度。
实践操作考核
要求学员在规定时间内完成设备的检修任务，评估其操作技能水平 和规范性。
综合评价
结合学员的理论考试成绩和实践操作表现，对学员进行综合评价，给 出培训反馈和建议。
2024/1/26
6
2024/1/26
02
CATALOGUE
设备检修前准备工作
7
检修计划制定
01
02
03
确定检修周期
根据设备类型、使用频率 和重要性，制定合理的检 修周期，如定期检修、状 态检修等。
2024/1/26
明确检修内容
针对不同类型的设备，明 确需要检修的部件、系统 和功能，以及相应的检修 标准和要求。
2024/1/26
26
THANKS
感谢观看
2024/1/26
27
清洗设备表面
使用清洗剂或清水清洗设备表 面，去除油污、水垢等杂质。
清洗零部件
将拆卸下来的零部件放入清洗 液中浸泡，用刷子清洗干净， 然后用清水冲洗干净并晾干。

火电厂化水车间制水培训课件

火电厂化水车间制水培训课件

水质技术指标
SDI、悬浮物和浊度。悬浮物是指经过滤后分离出来的不溶于水的固体混合物，可以 通过重量法测定，由于方法很麻烦，在实际中常采用测浊度的方法来衡量悬浮物和 胶体物质的含量。浊度的单位通常用“福马肼”（FTU、NTU）表示。这两个单位表 示的是光线90度射入，仪器测量的是光线向上散射的量，从而计算浊度。 SDI：反渗透膜污染指数（Silting Density Index, 简称SDI），也称之为FI（Fouling Index） 值，是反渗透水处理系统中水质指标的重要参数之一，SDI值代表了水中悬浮物、胶 体和其他能阻塞各种水净化设备的物体含量。
炉水中基本上不存在HCO3－，因为在高温高压下 HCO3－→CO32－+H2O+CO2↑ CO32－+H2O→2OH－+CO2↑ 当氢氧根和碳酸氢根共存时，相互作用发生以下反应：
碱度的计量
HCO3－+ OH－→CO32－+ H2O
03
电厂炉外化水处理工艺
絮凝剂/杀菌剂添加系统 在原水中加入絮凝剂的目的是使水中处于一定程 度稳定状态的溶胶微粒通过电中和脱稳而达到聚 集即凝聚或未达到电中和脱稳的聚集即絮凝，通 过凝聚和絮凝，水中的溶胶状态杂质形成较大的 絮凝体，可增强后序装置的除浊效果，并能有效 改善超滤的反洗条件，使超滤装置运行稳定。
碱度和酸度
碱度表示水中能接受氢离子的一类物质的量，在水中碱度主要是OH－、 1/2CO32－、HCO3－。天然水中的碱度主要是HCO3－。
酸度表示水中能接受氢氧根离子的一类物质的量，在水中酸度主要有 各种酸类及强酸弱碱盐，天然水中的酸度主要是H2CO3。 阳床（阳树脂）出水的酸度主要是强酸HCI、H2SO4。及碳酸H2CO3。

电厂化学水处理设备检修培训课件PPT(共 80张)

电厂化学水处理设备检修培训课件PPT(共 80张)
4) 拆下的零件应分类放置并保管好，要修的零件应及时安排修理。精密 的轴、丝杆等细长杆件，拆下后应垂直吊放或用多支点支架水平放置。
5) 在拆卸中，如有些零件拆不下来，必须要毁坏个别零件时，应当保存 价值高的、制造困难的或无备品的零件。
6) 在解体过程中要及时与有关技术部 门取得联系。如通知化学人员取样化验， 通知仪表人员对仪表进行拆卸和检修等。
电厂化学水处理设备检修
§1 电厂化学水处 理设备检修的概念
1. 化学制水流程图（某300MW机组）
深井水
生水泵 机械过滤器 生水加热器 生水箱
精密过滤器 高压泵 RO(反渗透)膜
淡水泵 阳离子交换器 除碳器 淡水箱
中间水泵 弱阴离子交换器
中间水箱
强阴离子交换器 混合离子交换器
除盐水箱 除盐水泵
化学 补水
•销孔铰制较光洁 •配合段接触面积 不小于80% •安装不宜过紧 •拆卸时最好先先 卸销
§2 一般转动设备检修的基本知识
§2－1 晃动、瓢偏的测量和处理
一、晃动、瓢偏的含义 •晃动：旋转体径向跳动（晃度） •瓢偏：旋转体端面沿轴向跳动（瓢偏度）
二、转体产生晃动、瓢偏的原因 •轴弯曲 •加工工艺缺陷 •检修、安装工艺不合格 •内应力（主要是热应力）
6
4
5
瓢偏度
（一般仅需考 虑最大值）
82
7 3
64
5
1
计算同一时刻的两表差值
§2－2 轴弯曲
一、轴弯曲对转动的影响: 导致振动严重；动静部件摩擦；损坏轴承
二、轴弯曲的原因： 热应力或机械应力超过材料的屈服应力造成（如单侧摩擦，受力过大，
单侧受力时间过长）。
三、轴弯曲的测量
截面弯曲向量值：同截面读数差（晃度）的一半。

电厂化学水处理培训

电厂化学水处理培训
简介：循环水处理技术是电厂化学水处理中的重要环节，通过对循环水进行适当的 处理，可以有效地防止水垢、腐蚀和微生物滋生等问题，保障电厂设备的正常运行。
技术原理：循环水处理技术主要通过加药处理、排污控制和旁路过滤等手段，对循 环水进行水质稳定和净化处理，以实现循环水的再利用。
处理流程：循环水处理流程包括加药、混合、絮凝、沉淀、过滤和排污等环节，通 过这些环节的处理，可以有效地去除水中的杂质和有害物质，提高循环水的品质。
建议：针对不同电 厂实际情况，制定 个性化的化学水处 理方案，注重技术 创新和人才培养
电厂化学水处理发展趋势和展望
电厂化学水处理技术发展趋势和展望
高效低耗：提高 处理效率，降低 能耗，实现节能
减排
自动化智能化： 采用先进的控制 系统和传感器技 术，实现自动化 和智能化控制， 提高水处理过程 的稳定性和可靠
化学水处理的环保问题及解决方案
环保问题：废水排放对环境的影响 解决方案：废水处理技术，减少废水排放 环保问题：化学药剂使用对环境的影响 解决方案：研发环保型药剂，减少对环境的污染
化学水处理设备的节能减排技术
高效反渗透技术：降低能耗，提高产水品质 废水回收利用：减少排放，降低环境污染 绿色药剂使用：无毒无害，减少二次污染 余热回收利用：降低能耗，提高能源利用率
凝结水处理设备操作和维护
凝结水处理设备的作用：去除凝结水中杂质，保证水质合格 操作流程：按照操作规程进行设备启动、运行和停机操作 维护保养：定期对设备进行维护保养，确保设备正常运行 注意事项：严格遵守安全操作规程，确保人员安全和设备稳定运行
循环水处理设备操作和维护
设备类型：循环水处理设备主要包括过滤器、冷却塔、加药装置等。 操作流程：按照操作规程，定期检查设备运行状况，确保设备正常运转。 维护保养：定期对设备进行保养，包括清洗、更换滤芯、检查密封件等，保证设备性能和寿命。 安全注意事项：操作和维护时需注意安全，遵循安全规程，确保人身安全和设备安全。

电厂化水培训 ppt课件

电厂化水培训 ppt课件

设计出力：15m3/h 回收率：80~95% 最高进水温度：40°C EDI 模块: PLX-500,4块 单个膜堆产水：4.5~5.5m3/h 单膜块设计出力：5m3/h EDI 电源：7.0 amps/Stack @ 600V DC(Maximum)，4组
2020/12/12
20
离子穿过离子交换膜，其结果是降低了淡水室中水的离子浓 度和增加了浓水室中水的离子浓度，从而使得淡水室中水的 纯度越来越高。同时H2O在直流电能作用下可分解成H+和 OH—，使淡水室和浓水室中的离子交换树脂经常处于再生状 态，因而有交换容量，而浓水室中浓水不断地排走。
2020/12/12
21
因此，EDI在通电状态下，可以下断地制出纯 水，其内填的树脂无需使用工业酸、碱进
锅炉排污过多或过少根据炉水水质进行排污调整3528给水质量劣化处理硬度不合格或外状浑浊除盐水凝结水疏水有硬度切断不合格水源排掉不合格水取样器漏进生水查明原因联系检修给水溶氧不合格除氧器压力降低联系汽机调整除氧气压力凝结水溶氧超标检查凝水溶氧不合格原因进行处除氧器内部装置发生故障及时汇报领导检修除氧器除氧气排气门未开或开度较小调整除氧气排气门开度补给水量过大或超负荷运行联系汽机运行均匀补水给水ph不合格氨液浓度不够检查氨液浓度调整加药量氨泵或加氨系统发生故障及时排除故障给水含盐量增加除盐水不合格向值长汇报并调整除盐水水质至合格凝汽器泄漏增加化验次数加强炉内磷酸盐处理并向值长汇报采取措施处理疏水水质劣化要求值长停止补充疏水连排扩容器汽水进入给水通知炉运班长处理3629凝结水质劣化处理硬度超标凝结水有其他用水混入排除其他用水的干扰凝汽器泄漏通知汽机查漏堵漏汇报值长补充水不合格及时调整补充水水质溶解氧不合格真空系统不严密
2020/12/12

电厂化学水处理培训68页PPT

电厂化学水处理培训68页PPT

61、奢侈是舒适的，否则就不是奢侈 。——CocoCha nel 62、少而好学，如日出之阳；壮而好学 ，如日 中之光 ；志而 好学， 如炳烛 之光。 ——刘 向 63、三军可夺帅也，匹夫不可夺志也。 ——孔 丘 64、人生就是学校。在那里，与其说好 的教师 是幸福 ，不如 说好的 教师是 不幸。 ——海 贝尔 65、接受挑战，就可以享受胜利的喜悦 。——杰纳勒 尔·乔治·S·巴顿
电厂化学水处理培训
16、自己选择的路、跪着也要把它走 完。 17、一般情况下)不想三年以后的事， 只想现 在的事 。现在 有成就 ，以后 才能更 辉煌。19、学习的关键--重复。
20、懦弱的人只会裹足不前，莽撞的 人只能 引为烧 身，只 有真正 勇敢的 人才能 所向披 靡。
谢谢！

化水培训资料课件

化水培训资料课件

生活污水
第二节 工业废水处理系统
工业废水处理系统主要功能是处理电厂 各生产工艺排放的工业废水，使之达到 工业废水排放标准后回收使用或排放。
工业废水处理系统主要包括：废水储存 池、PH值调节槽、混合槽、反应槽、斜 板澄清器、无阀滤池、酸碱和混凝剂等 药剂储存设备、最终中和池、污泥浓缩 池、中间水池及各类水泵、管道等 。
电厂化学
发电运行部编制
发电运行部编制
第一章 绪 论
第一节 水在火力发电厂中的作用
火力发电厂的生产过程，是一个能量转化过程。它是 利用燃料( 如煤、石油或天然气等)所蕴藏的化学能， 通过燃烧变成能传给锅炉中的水，使水转变为具有一 定压力和温度的蒸汽，导入汽轮机；在汽轮机中，蒸 汽膨胀作功，将热能转变为机械能，推动汽轮要转子 旋转；汽轮机转子带动发电机转子一起高速旋转，将 机械能变为电能送至电网。所以，在火力发电厂的生 产过程中，水担负着传递能量的重要作用。
第三章 锅炉的水质标准
水汽质量按中华人民共和国国家标准 《火力发电机组及蒸汽动力设备水汽质 量》（GB/T12145-2008）、执行。
一、运行阶段水汽质量标准（3.8~5.8Mpa）
水样名称 给水 炉水
监督项目
PH 硬度 溶解氧
二氧化硅
铁 PH 浊度 磷酸根 电导率 二氧化硅
单位
水质标准 试验周期
第二章 电厂水处理
第一节 水处理工作任务
水处理工作中心任务就是：防止锅炉 结垢、腐蚀及汽水共腾等不良现象， 确保锅炉安全、经济运行。
包括： 1、供给合格、充足的补给水； 2、采取合理的锅内水质调节处理； 3、加强各种水、汽品质的监督； 4、保证锅炉各种汽、水品质合格。
第二节 锅炉补给水处理

电厂化学水处理培训ppt课件

电厂化学水处理培训ppt课件

类 别
低含盐量水
中等含盐量水
较高含盐量水
高含盐量水
含盐量（mg/L）
<200
200~500
500~1000
>1000
类别
极软水
软水
中等硬度水
硬水
极硬水
硬度（mmol/L）
<1.0
1.0~3.0
3.0~6.0
6.0~9.0
>9.0
按含盐量分类
按硬度分类
水的分类：
水中杂质：悬浮物：悬浮物是构成水中混浊度的主要因素，一般粒径在100nm 以上。胶体物质：是由许多分子或离子组成的集合体，其颗粒直径一般为1nm~100nm之间 。溶解物质：天然水中溶解物质主要以离子或溶解气体的形式存在。溶解离子： Na+、K+、Ca2+、Mg2+ 、HCO3－、CI－、SO42－等。 溶解气体：主要有O2、CO2 等。
（2）热力设备的腐蚀。发电厂热力设备的金属经常和水接触，若水质不良，则会引起金属腐蚀。热力发电厂的给水管道、各种加热器、锅炉省煤器、水冷壁、过热器和汽轮机凝汽器等，。都会因水质不良而腐蚀。腐蚀不仅要缩短设备本身的使用期限，造成经济损失。同时腐蚀产物又会转入水中污染水质，从而加剧在高热负荷受热面上的结垢过程，结成的垢又会加速锅炉炉管腐蚀。”此种恶性循环，会迅速导致爆管事故。此外，金属的腐蚀产物被蒸汽带到汽轮机中沉积下来后，也会严重地影响汽轮机的安全、经济运行。
碱度与碱度离子
碱度（JD）：碱度是表示水中能接受氢离子的一类物质的量。根据酸碱滴定法测定水中的碱度，这时所用的标准溶液是HCI或H2SO4溶液，酸与各种碱度离子的三个反应是：OH－+H+=H2OCO32－+H+= HCO3－ HCO3－+ H+=H2O+ CO2 根据所加指示剂不同，碱度又可分为甲基橙碱度(JD甲)和酚酞碱度(JD酚)。加酚酞指示剂时只能完成上述两个反应；加甲基橙指示剂时三个反应全部完成。称(JD甲)为全碱度。在实际的滴定分析中往往是先加酚酞指示剂，滴至终点pH约为8.3，再加甲基橙指示剂继续滴至终点pH值为4.2。此时的总碱度应为(JD全)= (JD)酚+(JD)甲。

化水专业培训第一章

化水专业培训第一章

二、 胶体
胶体是颗粒直径在世10-6~10-4毫米之间的
微粒，是许多分子和离子的集合体。这些微粒，
由于其比表面很大，显示出明显的表面活性，
所以其表面常常因吸附有多量离子而带电。因
此，同类胶体因为带有同性电荷而相互排斥， 结果它们在水中不能相互粘合，而是稳定在微 小的胶体颗粒状态下，不易于下沉。

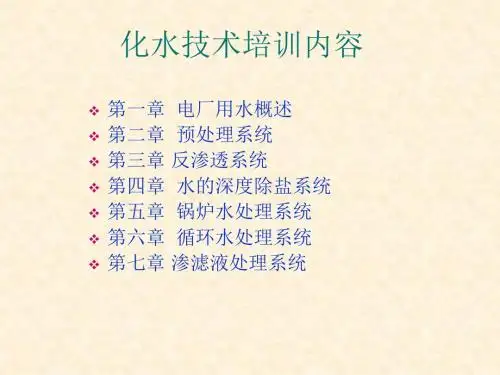

化水技术培训内容


第一章 电厂用水概述 第二章 预处理系统 第三章 反渗透系统 第四章 水的深度除盐系统 第五章 锅炉水处理系统 第六章 循环水处理系统 第七章 渗滤液处理系统
能量转化过程示意图
图 1-1-1 能量转化过程示意图 可以看出以下结论： ①能量守恒定律； ②火电厂可分为三大系统：燃烧系统、水汽系统、电气系统； ③热力系统中的水汽是密闭、循环运行的； ④火电厂是一个能量转化工厂。将燃料中的化学能最终转化为电能，电 是火电厂的产品。
第一章 电厂用水概述

第一节 电厂用水的水源及水质特点
第二节 天然水中的杂质和天然水分类 第三节 电厂用水的水质指标 第四节 天然水中的几种化合物



第一节 电厂用水的水源及特点
我公司机组锅炉补给水及循环冷却水
以及工业水、消防水、生活水等水源取 自厂区东侧四号港河水。其水质特点是：
(1) 悬浮物含量高。




(7)给水：送进锅炉的水称为给水。发电厂的给水主 要由凝结水，补给水和各种疏水组成。 (8)锅炉水：在锅炉本体的蒸发系统中流动着的水称 为锅炉水，习惯上简称炉水。 (9)冷却水：用作冷却介质的水称为冷却水，又称循 环水。主要是指通过凝汽器用以冷却汽轮机排汽的 水。 (10)饱和蒸汽：炉水吸热蒸发成为湿分较大的蒸汽。 (11)再热蒸汽：在汽轮机高压缸做功后的蒸汽，重 新抽出进入锅炉再热器加热，然后再进入中压缸继 续做功的蒸汽。 (12)过热蒸汽：饱和蒸汽经过热器加热后的干蒸汽。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

1.20 EDI装置
原理 连续电除离子装置（EDI）由淡水室（D室）、浓水室
（C室）组成（见图 ）。面 向正极的阴离子交换膜（AEM）与面向负极的阳离子交
换膜（CEM）之间构成淡水室；面向负极的阴离子膜与 面向正极的阳离子膜之间组成浓水室。在淡水室和浓水 室中间夹着阴、阳离子树脂，当水从淡水室和浓水室流 过时，离子交换树脂就吸附了水中的离子，在EDI 模块 两端的电极提供了横向的直流电场，直流电场驱动离子 交换树脂所吸附的 离子穿过离子交换膜，其结果是降低了淡水室中水的离 子浓度和增加了浓水室中水的离子浓度，从而使得淡水 室分中解水成的H+纯和度OH越—来，越使高淡。水同室时和H浓2O水在室直中流的电离能子作交用换下树可 脂经常处于再生状态，因而有交换容量，而浓水室中浓 水不断地排走。
1.3 叠片过滤器
为防止原水中较大的机械性杂质进入超滤 膜系统而对膜造成损坏，本装置在原水进 入超滤膜系统之前设置了过滤精度为 100um的叠片过滤器作为超滤前的保安过 滤器。叠片过滤器采用全自动控制，可自 动对过滤元件进行反洗清洗，反洗触发有 进出口差压或工作周期两种方式任意可选， 清洗过程不影响设备的正常运行，具有过 滤压差小、耐腐蚀、寿命长、易清洗、全 自动运行、连续产水的特点。
加入NaCLO 是为了通过NaCLO 这种强氧化剂的氧化、 杀菌、消毒，尽可能控制生物藻类的滋长处于低水 平，同时打断有机物的长链，通过氧化去除部分 COD，在整个预处理阶段，游离余氯和化合氯维持 一定水平对整个系统的稳定运行是很有益处的。
溶解物、胶体、悬浮物
溶解物就是以简单分子或离子的形式在水（或其它 溶剂的）溶液中存在，粒子大小通常只有零点几到 几个纳米，肉眼不可见。用光学显微镜无法看到
1.8 反渗透装置
一级RO主机系统：16.9m3/h（25℃）（20支膜） RO膜：BW30-400-IG 膜元件型式：卷式低压高脱盐率反渗透膜，膜材料：TFC，单
根膜元件有效面积：400ft2 (37m2)，膜制造厂推荐膜通量： ≤25L/M2.H，设计膜通量：22.74 lmhFRP80S300-5A， 排列(级、段)方式：2-1-1 二级RO主机系统：16.7m3/h（25℃）（15支膜） RO膜：BW30-400-IG 膜元件型式：卷式高脱盐率苦咸水淡化反渗透膜 膜材料：TFC 单根膜元件有效面积：400ft2 (37m2) 膜制造厂推荐膜通量：≤35L/M2.H 设计膜通量：29.96 lmh， 排列(级、段)方式：2-1
1.6 阻垢剂添加系统
为防止RO膜的结垢，运行时在一级RO前投加 有进口高效阻垢剂，阻垢剂投加量约为 1~2ppm，实际运行时根据进水硬度变化情况 进行调整；阻垢剂在防止难溶盐在反渗透膜上 析出是非常有效的，它们通过延缓晶体成长来 推迟沉淀的过程，促使晶体不会形成一定大小 和足够的浓度而沉降下来，它们还有一些分散 剂的作用，防止颗粒聚集成足以沉积下来的大 颗粒。这样阻止碳酸盐或硫酸盐在反渗透膜上 的沉积，使得系统水的回收率和脱盐率不会下 降，同时延长反渗透膜的使用寿命。
1.7 保安过滤器
RO保安过滤器作用是截留大于5µm的颗粒，以防止 其进入反渗透系统；RO保安过滤器结构材质为304 不锈钢，过滤器的滤芯为可更换PP滤芯，当过滤器 进出口压差大于设定的值（通常为0.07-0.1MPa）时， 应当更换滤芯。MF10-40-05-304，型式：立式圆筒
规格：φ300*1000 工作流量：22.5m3/hr 壳体材质：SUS304 工作压力： 0.60MPa 滤芯过滤精度：5M 滤芯直径：40″ 滤芯材料：PP，滤芯20支/台
1.4 超滤装置
本系统设计选用CANPURE公司生产的最新 式立式中空纤维超滤膜，全量过滤时进水 100%透过膜，内压式膜。加拿大坎普尔
净出力：22.8m3/h.套，总体水利用率: ≥90%， 运行方式：全量过滤/自动反洗，反洗频率： 15-60分钟反洗一次，每次30-60秒。
超滤膜元件：SVF-1060-A，型式：中空纤维， 工作方式：内压式，材料：PVDF，单支元件 公称膜面积：75平方米/根，设计产水量： 3.8m3/h。
滁州皖能环保电力有限公司
化水培训课件
一、除盐系统介绍
概述 我公司除盐水处理系统主要设备板式换热
器、叠片过滤器、超滤膜系统、二级反渗 透系统和EDI系统；系统出水水质电导率 ≤0.20 us/cm(250C)，硬度≈0umol/l， SiO2≤20ug/l；设计正常出力为15m3/h，最 大时为16.5m3/h，
胶体颗粒是若干分子或离子结合在一起的粒子团， 大小通常在几十纳米至几十微米，肉眼不可见，。 小的胶体粒子无法用光学显微镜看到，大的可以见 的小颗粒，大小通常在几十微米以上。用光学显微 镜可以清楚看到。悬浮物颗粒较长时间静置可以沉 淀，而胶体粒子难以通过简单静置沉淀。
1.1 板式换热器
SW07-80-V Q=23m3/h；ΔT=20℃，设计流量：23m3/h 原水入口温度：5℃ 原水出口温度：25℃ 加热源：144℃、0.4MPa低压饱和蒸汽 过流材质：SUS304
1.2 絮凝剂/杀菌剂添加系统
在原水中加入絮凝剂的目的是使水中处于一定程度 稳定状态的溶胶微粒通过电中和脱稳而达到聚集即 凝聚或未达到电中和脱稳的聚集即絮凝，通过凝聚 和絮凝，水中的溶胶状态杂质形成较大的絮凝体， 可增强后序装置的除浊效果，并能有效改善超滤的 反洗条件，使超滤装置运行稳定。
超滤膜原件
1.5 还原剂添加系统
为防止过量余氯进入RO系统氧化RO膜表面， 通过投加亚硫酸氢钠（SBS）还原剂还原水 中的游离余氯。本系统亚硫酸氢钠加药泵 注入量随保安过滤器后的ORP值自动调节， 确保RO进水余氯值小于0.1ppm，理论上 1.47ppm的SBS可以还原1ppm的余氯。
1.9 EDI装置
设计出力：15m3/h 回收率：80~95% 最高进水温度：40°C EDI 模块: PLX-500,4块 单个膜堆产水：4.5~5.5m3/h 单膜块设计出力：5m3/h EDI 电源：7.0 amps/Stack @ 600V DC(Maximum)，4组
