《传感器与检测技术》复习题

《传感器与检测技术》试卷及答案一. 选择题(每题1分，共计18分)1．通常用热电阻测量（ C ）A．电阻 B．扭矩 C．温度 D．压力2．反射式电涡流传感器激磁线圈的电源是（ C ）A．直流B．工频交流C．高频交流3．差动变压器式传感器的结构形式很多，其中应用最多的是（ C ）A．变间隙式B．变面积式C．螺丝管式4．通常用电容式传感器测量（ B ）A．电容量B．加速度C．电场强度D．交流电压5．利用热电偶测温条件是（ C ）A．分别保持热电偶两端温度恒定 B．保持热电偶两端温差恒定C．保持热电偶冷端温度恒定 D．保持热电偶热端温度恒定6．电阻应变片的初始电阻有多种，其中用的最多的是（ B ）A．60ΩB．120ΩC．200ΩD．240Ω7．在工程技术中，通常用电感式传感器测量（ C ）A．电压B．磁场程度C．位移D．速度8．我国使用的铂热电阻的测量范围是（ A ）A．-200～850℃B．-50～850℃C．-200～150℃D．-200～650℃9．涡流传感器的工作原理是基于（ D ）A．热阻效应B．霍尔效应C．光电效应D．电磁效应10．铜电阻测温线性好、价廉，其测温范围为（ C ）A．-50℃～50℃B．0℃～100℃C．-50℃～150℃D．-100℃～100℃11．被测对象温度为300℃左右，实验室有以下几种规格的温度计，试从提高测量精度的角度出发，合理选择其中之一（ B ）A．量程800℃，精度等级1级B．量程400℃，精度等级1.5级C．量程600℃，精度等级1.5级D．量程500℃，精度等级2.5级12．热电偶中产生热电势的条件是（ B ）A．两热电极材料相同 B．两热电极材料不同 C．两热电极的两端温度相同13．压电式传感器目前多用于测量（ B ）A．静态的力或压力 B．动态的力或压力 C．速度之间是（ B ）14．变间隙式电容传感器的非线性误差与材料初始距离dA．正比关系B．反比关系C．无关系15．热电偶中的热电势主要是（ D ）A．感应电势 B．温差电势 C．切割电势 D．接触电势16．压电传感器的信号处理有电荷放大器、电压放大器，二者在应用方面最主要区别是（ B ）A．阻抗变换能力 B．电缆线长度变化影响计入与否C．输出电压与输入电压 D．前三种讲法都不对17．图为一个电感传感器，当衔铁上移Δδ后，那么（ A ）A．Rm变小B．e变小C．L变小D．μ0变小18．光敏三极管的结构可看成用光敏二极管代替普通三极管中的（ C ）A．集电极 B．发射极 C．集电结 D．发射结二、填空(24)1、检测仪表中常用测试方法有直接比较测量法、微差法和零位法。

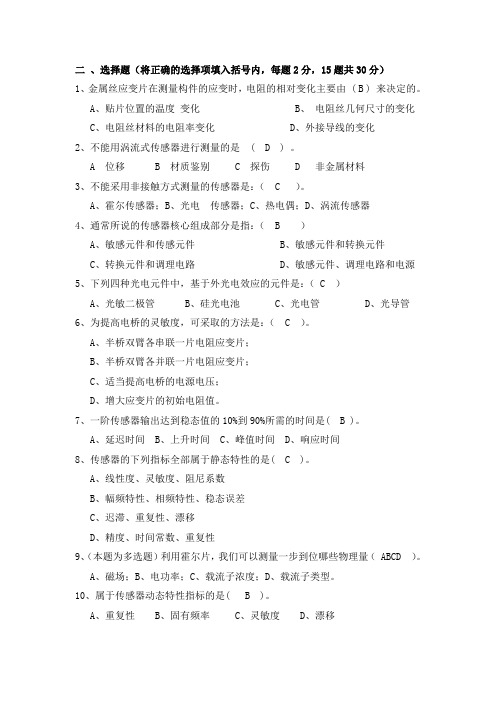

二、选择题（将正确的选择项填入括号内，每题2分，15题共30分）1、金属丝应变片在测量构件的应变时，电阻的相对变化主要由 ( B ) 来决定的。

A、贴片位置的温度变化B、电阻丝几何尺寸的变化C、电阻丝材料的电阻率变化D、外接导线的变化2、不能用涡流式传感器进行测量的是 ( D ) 。

A 位移B 材质鉴别C 探伤D 非金属材料3、不能采用非接触方式测量的传感器是：（ C ）。

A、霍尔传感器；B、光电传感器；C、热电偶；D、涡流传感器4、通常所说的传感器核心组成部分是指：（ B ）A、敏感元件和传感元件B、敏感元件和转换元件C、转换元件和调理电路D、敏感元件、调理电路和电源5、下列四种光电元件中，基于外光电效应的元件是：（ C ）A、光敏二极管B、硅光电池C、光电管D、光导管6、为提高电桥的灵敏度，可采取的方法是：（ C ）。

A、半桥双臂各串联一片电阻应变片；B、半桥双臂各并联一片电阻应变片；C、适当提高电桥的电源电压；D、增大应变片的初始电阻值。

7、一阶传感器输出达到稳态值的10%到90%所需的时间是( B )。

A、延迟时间B、上升时间C、峰值时间D、响应时间8、传感器的下列指标全部属于静态特性的是( C )。

A、线性度、灵敏度、阻尼系数B、幅频特性、相频特性、稳态误差C、迟滞、重复性、漂移D、精度、时间常数、重复性9、（本题为多选题）利用霍尔片，我们可以测量一步到位哪些物理量（ ABCD ）。

A、磁场；B、电功率；C、载流子浓度；D、载流子类型。

10、属于传感器动态特性指标的是( B )。

A、重复性B、固有频率C、灵敏度D、漂移11、影响金属导电材料应变灵敏度系数K的主要因素是( B )。

A、导电材料电阻率的变化B、导电材料几何尺寸的变化C、导电材料物理性质的变化D、导电材料化学性质的变化12、电阻应变片的线路温度补偿方法有( B )。

A、差动电桥补偿法B、补偿块粘贴补偿应变片电桥补偿法C、补偿线圈补偿法D、恒流源温度补偿电路法13、如将变面积型电容式传感器接成差动形式，其灵敏度将( B )。

《传感器与检测技术》题库一、填空：1，测量系统的静态特性指标主要有线性度、迟滞、重复性、分辨力、稳定性、温度稳定性、各种抗干扰稳定性等。

2.霍尔元件灵敏度的物理意义是表示在单位磁感应强度相单位控制电流时的霍尔电势大小。

3.热电偶所产生的热电势是两种导体的接触电势和单一导体的温差电势组成的，其表达式为Eab （T ，To ）=T B A TT BA 0d )(N N ln )T T (e k 0σ-σ⎰+-。

在热电偶温度补偿中补偿导线法（即冷端延长线法）是在连接导线和热电偶之间，接入延长线，它的作用是将热电偶的参考端移至离热源较远并且环境温度较稳定的地方，以减小冷端温度变化的影响。

4.压磁式传感器的工作原理是：某些铁磁物质在外界机械力作用下，其内部产生机械压力，从而引起极化现象，这种现象称为正压电效应。

相反，某些铁磁物质在外界磁场的作用下会产生机械变形，这种现象称为负压电效应。

（2分）5. 变气隙式自感传感器，当街铁移动靠近铁芯时，铁芯上的线圈电感量（①增加②减小③不变）6. 仪表的精度等级是用仪表的（① 相对误差 ② 绝对误差 ③ 引用误差）来表示的7 电容传感器的输入被测量与输出被测量间的关系，除（① 变面积型 ② 变极距型 ③ 变介电常数型）外是线性的。

8、变面积式自感传感器，当衔铁移动使磁路中空气缝隙的面积增大时，铁心上线圈的电感量（①增大，②减小，③不变）。

9、在平行极板电容传感器的输入被测量与输出电容值之间的关系中，（①变面积型，②变极距型，③变介电常数型）是线性的关系。

10、在变压器式传感器中，原方和副方互感M 的大小与原方线圈的匝数成（①正比，②反比，③不成比例），与副方线圈的匝数成（①正比，②反比，③不成比例），与回路中磁阻成（①正比，②反比，③不成比例）。

11、传感器是能感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置，传感器通常由直接响应于被测量的敏感元件 和产生可用信号输出的转换元件以及相应的信号调节转换电路组成。

可编辑修改精选全文完整版《传感与测试技术》A复习题7月无纸化考试复习专用一、单选题1.所指测试系统的输出与输入间实际曲线偏离所求直线的程度的描述。

A.灵敏度B.线性度C.重复性参考答案：B知识点：第3章难度：3解析：测试系统的静态特性定义之一。

2. 把被测量转换为感应电动势的常规传感器之一是：。

A. 电容传感器B. 压电传感器C. 变磁阻电感传感器参考答案：C知识点：第4章难度：3解析：传感器的分类方法。

3.测量值与被测量真值之差，称为。

A.测量残差B.测量标准差C.测量误差参考答案：C知识点：第6章难度：3解析：测量误差的定义。

4. 信号的幅值和独立变量均为连续量。

A. 模拟B. 数字C. 离散参考答案：A知识点：第2章难度：3解析：信号分类描述方法。

5. 随机误差的绝对值相等的正误差与负误差出现的次数相等，称为。

A. 单峰型B. 对称性C. 有界性参考答案：B知识点：第6章难度：3解析：第六章第二节关于随机误差的统计意义。

也是以算数平均值代替真值的依据。

6. 传感器将非电量转换为电能量。

A. 电阻B. 无源C. 有源参考答案：B知识点：第4章难度：3解析：传感器分类方法之一。

7.通过测量仪器，将被测量参数与同一物理量的标准量直接比较的测量是。

A. 直接测量B. 间接测量C. 感官测量参考答案：A知识点：第7章难度：3解析：测量依靠仪器，且进行直接比较所的结果，称为直接测量。

8.实现模拟量到数字量转换的装置称为 _____。

A. A/DB. D/AC. F/V参考答案：A知识点：第7章难度：3解析：计算机测试系统的核心部件定义。

二、填空题1.按滤波器的通频带分为: 滤波器、滤波器、滤波器和滤波器。

参考答案：低通、高通、带通和带阻知识点：第5章难度：3解析：第五章第三节关于滤波器的基本分类。

2.测量结果通常用、和来表达。

参考答案：数字、图形和经验公式知识点：第7章难度：2解析：第七章第一节关于测试结果的表示方法。

学期《传感器与检测技术》试卷(A)一判断对错(每题2分，共30分)1. ()数据采集卡的主要功能是将模拟量信号和计算机的数字量信号进行相互转换。

2. ( ) RS232是一种标准化的并行口。

3. ()虚拟仪器一般采用专门化的处理机进行后续电路处理。

4. ()在1000度以上的高温下，应该选用热电阻进行温度测量。

5. ()压力检测一般检测的固体所受压力。

6. ()电阻应变片中，电阻丝的材料一般选用蓝宝石。

7. ()激光位移传感器的检测主要反映在图像传感器中。

8. ()电容式位移传感器的主要特点是稳定程度高。

9. ()频率超过20KHZ的声波称为超声波。

10. () 光栅位移传感器主要由标尺光栅，指示光栅、光路系统和磁敏元件组成。

11. () 磁栅尺的转换原理与摄像机的原理基本相同。

12. () 位移检测分为线位移和角位移两种。

13. () 光电二极管具有双向导通性质。

14. () 温度传感器的量程范围为100°C，若相对百分误差为0.5%，最大误差不超过0.5C。

15. () 信号的时域描述和频域描述可以通过傅里叶变换相互转换。

二单项选择(每题2分，共20分)1. () 一般情况下，采用频率域进行信号描述的合适场合是:对声音进行分析B,对温度进行分析180度 270度()如右图所示为光栅尺内部结构示意，动尺与定尺栅线应韦 A,超过9。

度的角度 B,很小的角度C,超过180度的角度 D,完全平行6. ()如右图所示激光位移传感器测量厚度差，采用图示的传感，测量姿态原因为：C,对压力进行分析 D,对位移进行分析2. ()采用光电耦合器件进行信号传输的优点是： A, 增加信号的敏感性 B, 转换电压信号为电流信号C, 避免强电电路对一般弱电信号的干扰作用 D,使得电路复杂，没有什么优越性3. ()测量电路所需要的电流是2A,电压是12V,则需要开关电源的功率是:A, 48W B, 100W C, 24W D,50W4. ()右图所示为感应同步器原理，滑尺的两个感应线圈相位差应该是： [mniuinmuib 1/4T T <- I凹凹A, 激光光线没有障碍，在边角处能够准确测量B, 激光光线的照射斑点需要与平板运动方向垂直C, 没有太多约束，可以采用任何方向D, 避免测量头损坏7. ()振动测量中，采用拾振器的主要目的是：A, 构成一个惯性系统B,构成一个弹簧-质量惯性系统C,构成一个阻尼系统D,构成一个弹性-阻尼系统8. ()右图所示为振动测量加速度计，为了便携，一般采用测量头形式为:A,螺纹测量头B,重型测量头C,粘接测量头D,磁吸测量头9. ()应变测量力中，采用电桥测量的好处是：A,消除温度漂移B,消除供电电压误差C,消除计算误差D,消除测量中的粗大误差10. () 热电阻测量温度，利用的是：A,热电效应B,电阻与温度之间的关系C,电阻与电压之间的关系D,热电阻可以自行产生电动势三名字解释(每题4分，共20分)1.传感器2.光电效应3.虚拟仪器4.压电效应5.热电效应四问答题（每题5分，共20分）1.简述Rs232串口的连接方法2.试述直流测速发电机的精度影响因素3.简述激光三角法测量4.简述检测装置的静态特性五论述题(10分)使用数据采集卡模拟量接口传输电阻尺信号。

传感器与检测技术期末复习题2010.51、根据国标，传感器的定义是：P22、传感器一般由敏感元件、转换元件、转换电路三部分组成。

3、绝对误差4、相对误差5、系统误差6、随机误差7、引用误差8、对一台确定的仪表或一个检测系统，最大引用误差是一个定值9、测量仪表一般采用最大引用误差不能超过的允许值作为划分精度等级的尺度。

10、某仪表的精度等级为0.1级，是表示。

在使用时它的最大引用误差不超过±1.0%；即在整个量程内它的绝对误差最大值不会超过其量程的± 1.0 %。

11、精度等级已知的测量仪表只有在被测量值接近满量程时，才能发挥它的测量精度。

12、静态特性表示传感器在被测量各个值处于稳定状态时的输入输出关系。

静态特性的主要技术指标有：线性度、迟滞特性、重复性、灵敏度、分辨力和阈值、稳定性和温度稳定性、漂移、静态误差等。

13、传感器的动态性能指标主要有：固有频率、阻尼系数、频响范围、频率特性、时间常数、上升时间、响应时间、过冲量、衰减率、稳态误差、临界速度、临界频率等。

14、分辨力（分辨率）指传感器能检测到的最小的输入增量，可用绝对值、也可用满量程的百分数表示。

15、阈值：自控系统中能产生一个校正动作的最小输入值。

16、分辨力说明了传感器的最小的可测出的输入变量；阈值说明了传感器的最小可测出的输入量。

17、传感器的命名由主题词加四修饰语构成：主题词一一；第一级修饰语一一；第二级修饰语一一；第三级修饰语一一；第四级修饰语一一。

传感器的代号依次为：主称一一被测量一一转换原理一一序号。

主称一一传感器，代号C。

被测量一一用一个或两个汉语拼音的第一个大写字母标记；转换原理一一用一个或两个汉语拼音的第一个大写字母标记；序号一一用数字标记，厂家自定。

18、传感器的标定是利用精度高一级的标准器具对传感器进行定度的过程，有静态标定和动态标定两种。

静态标定用于检验测试传感器的静态特性指标，如线性度、灵敏度、滞后和重复性等。

精选文档传感器与检测技术(一 ) 选择题1.※ 依据传感器的构成，能直接感觉被测物理量的是（敏感元件）2.※ 经过动向标定能够确立传感器的（固有频次）3.※ 光导摄像管拥有的功能是（光电变换功能、扫描功能、存贮功能）4.※在人工视觉系统中，光亮度信息能够借助（A/D变换器）5. ※ 丈量不可以直接接触的物体的文档，可采纳的温度传感器种类是（亮度式）6. ※ 适用化的水分传感器是利用被测物质的（电阻值）与含水率之间的关系实现水分含量的丈量。

7.※ 属于传感器静态特征指标的是（线性度）。

8.※ 传感器能感知的输入变化量越小，表示传感器的（敏捷度越高）。

9.※ 红外光导摄像管上的红外图像所产生的温度散布在靶面上感觉出相应的电压散布图像的物理基础是（热电效应）。

10.※热电偶式温度传感器的 T 端称为工作端，又称（热端）。

11.※ 在典型噪声扰乱克制方法中，将不一样信号线分开而且留有最大可能的空间隔绝是为了（战胜串扰）。

12.※ 信号的方差大，表述信号的（颠簸范围大）。

13.※传感器输出量的变化△ Y 与惹起此变化的输入量的变化量△ X之比，称为（敏捷度）14.※ 对传感器实行动向标定，能够确立其（幅频特征）。

15.※ 周期信号频谱不拥有的特色是（发散性）。

16.※ 在传感器与检测系统中，假如被丈量有细小变化，传感器就有较大输出，表示该传感器的（敏捷度高）17.※ 对传感器实行静态标定，能够确立其（线性度）18.※ 下传记感器，不合适丈量静态力的是（压电式压力传感器）。

19.※ 一般来说，压电式加快度传感器尺寸越大，其（固有频次越低）20. ※ 为了丈量多点的均匀温度，能够将同一型号的热电偶的同性电极参照端相（并联）21. ※关于信号 x(t)和 y(t)，若互有关系数 P xy(t)=1，表示两信号（完整有关）。

22.※ 变磁通式速度传感器测转速时，若传感器转子的齿数越多，则输出的感觉电动势的频次（越高）23.※某转动轴的径向截面上贴有4 块磁钢，利用霍尔元件与转轴上的磁钢靠近时产生脉冲的方法丈量轴的转速。

《传感器与检测技术》题库1. 简述传感器的概念、作用及组成。

2. 传感器的分类有哪几种？各有什么优缺点？3. 传感器是如何命名的？其代号包括哪几部分？在各种文件中如何应用？4. 传感器的静态性能指标有哪些？其含义是什么？5. 传感器的动态特性主要从哪两方面来描述？采用什么样的激励信号？其含义是什么？（幅频、相频）（周期函数型、瞬变函数型） 6. 力传感器的组成是什么？7. 弹性敏感元件的作用是什么？其分类有几种？各有何特点？8. 电阻应变式传感器的工作原理是什么？它是如何测量试件的应变的？ 9. 电阻应变式传感器的测量电路有哪些？各有何特点？ 10. 金属电阻应变片与半导体材料的电阻应变效应有什么不同?答：金属电阻的应变效应主要是由于其几何形状的变化而产生的， 半导体材料的应变效应则主要取决于材料的电阻率随应变所引起的变化产生的。

11. 电阻应变片为什么要进行温度补偿？补偿方法有哪些？ 12. 应变片的粘贴、固化和检查工艺有哪些？13. 图 1 为一直流应变电桥。

U i5V , R 1 R 2 R 3 R 4 120 ，试求：① R 1 为金属应变片，其余为外接电阻，当 R 1变化量为 R 1 1.2 时，电桥输出电压U o?② R 1、R 2 都是应变片，且批号相同，感受应变的极性和大小都相同，其余为外接电阻，电桥的输出电压 U o?③ 题②中，如果 R 1、R 2 感受应变的极性相反，且 R 1 R 2 1.2 ，电桥的输出电压U o?④ 由题①～③能得出什么结论与推论？图1 直流应变电桥14. 压电式传感器的工作原理是什么？压电材料有哪些？15. 试用石英晶体为例说明压电效应产生的过程。

16. 压电陶瓷有何特点？17. 压电传感器的测量电路是什么？各有何特点？18. 为什么说压电式传感器只适用于动态测量而不能用于静态测量?答：因为压电式传感器是将被子测量转换成压电晶体的电荷量，可等效成一定的电容，如被测量为静态时，很难将电荷转换成一定的电压信号输出，故只能用于动态测量。

《传感器与测试技术》复习题．什么是传感器？它由哪几个部分组成？分别起到什么作用？解：传感器是一种以一定的精确度把被测量转换为与之有确定对应关系的、便于应用的某种物理量的测量装置，能完成检测任务；传感器由敏感元件，转换元件，转换电路组成。

敏感元件是直接感受被测量，并输出与被测量成确定关系的物理量；转换元件把敏感元件的输出作为它的输入，转换成电路参量；上述电路参数接入基本转换电路，便可转换成电量输出。

．传感器技术的发展动向表现在哪几个方面？解：（）开发新的敏感、传感材料：在发现力、热、光、磁、气体等物理量都会使半导体硅材料的性能改变，从而制成力敏、热敏、光敏、磁敏和气敏等敏感元件后，寻找发现具有新原理、新效应的敏感元件和传感元件。

（）开发研制新型传感器及组成新型测试系统①技术要求研制微型传感器。

如用于微型侦察机的传感器、用于管道爬壁机器人的力敏、视觉传感器。

②研制仿生传感器③研制海洋探测用传感器④研制成分分析用传感器⑤研制微弱信号检测传感器（）研究新一代的智能化传感器及测试系统：如电子血压计，智能水、电、煤气、热量表。

它们的特点是传感器与微型计算机有机结合，构成智能传感器。

系统功能最大程度地用软件实现。

（）传感器发展集成化：固体功能材料的进一步开发和集成技术的不断发展，为传感器集成化开辟了广阔的前景。

（）多功能与多参数传感器的研究：如同时检测压力、温度和液位的传感器已逐步走向市场。

．传感器的性能参数反映了传感器的什么关系？静态参数有哪些？各种参数代表什么意义？动态参数有那些？应如何选择？解：在生产过程和科学实验中，要对各种各样的参数进行检测和控制，就要求传感器能感受被测非电量的变化并将其不失真地变换成相应的电量，这取决于传感器的基本特性，即输出—输入特性。

衡量静态特性的重要指标是线性度、灵敏度，迟滞和重复性等。

）传感器的线性度是指传感器的输出与输入之间数量关系的线性程度；）传感器的灵敏度是指传感器的输出量增量Δ与引起输出量增量Δ的输入量增量Δ的比值；）传感器的迟滞是指传感器在正（输入量增大）反（输入量减小）行程期间其输出输入特性曲线不重合的现象；）传感器的重复性是指传感器在输入量按同一方向作全量程连续多次变化时，所得特性曲线不一致的程度。

电大《传感器与检测技术》期末复习题及详细答案参考传感器与检测技术复习题基础知识自测题第一章传感器的通常特性1.传感器是检测中首先感受，并将它转换成与有确定对应关系的的器件。

2.传感器的基本特性通常用其特性和特性去叙述。

当传感器转换的被测量处在动态时，测出的输入一输出关系称作特性。

3.传感器变换的被测量的数值处在稳定状态下，传感器输出与输入的关系称为传感器的特性，其主要技术指标有：、、和等。

4.传感器实际曲线与理论直线之间的称作传感器的非线性误差，其中的与输入满度值之比称作传感器的。

5.传感器的灵敏度是指稳态标准条件下，变化量与化量的比值。

对传感器来说，其灵敏度是常数。

6.传感器的动态特性就是指传感器测量时，其输入对输出的特性。

7.传感器中直接感受被测量，并输出与被测量成关系的其它量的元件称为元件。

8.只体会由敏感元件输入的，并且与成确认关系的另一种非电量，然后输入电量的元件，称作元件。

第二章电阻式传感器1.电阻应变片就是将被测试件上的转换成的传感元件。

2.电阻应变片由、、和等部分共同组成。

3.应变式传感器中的测量电路是将应变片转换成的变化，以便显示或记录被测非电量的大小。

4.金属电阻应变片脆弱栅的形式和材料很多，其中形式以式用的最少，材料Infreville的最为广为。

5.电阻应变片的工作原理就是依据快速反应效应创建与变形之间的量值关系而工作的。

6.当应变片主轴线与试件轴线方向一致，且受到一维形变时，应变片灵敏系数k就是应变片的与试件主应力的之比。

7.电阻应变片中，电阻丝的灵敏系数小于其灵敏系数的现象，称为应变片的横向效应。

8.电阻应变片的温度补偿中，若使用电桥补偿法测量应变片时，工作应变片粘贴在表面上，补偿应变片粘贴在与被测试件完全相同的上时，则补偿应变片不。

9.用弹性元件和及一些附件可以共同组成快速反应式传感器.10.应变式传感器按用途划分有：应变式传感器、应变式传感器、应变式传感器等。

11.电阻应变片的配用测量电路采用差动电桥时，不仅可以，同时还能起到的作用。
