管道补偿器 ppt课件

格式：pptx
大小：482.47 KB
文档页数：25

下载文档原格式

供热补偿器 PPT课件

9.8 m/s2 1m
1.6 MPa 0℃
130 ℃ 10 ℃
0.0000122 m/m℃ 0.4 0.2 0.3
1800 Kg/m3 125 MPa 235 MPa 375 MPa
3.14 58.85714286 MPa
公称直径钢管管壁的横截面积预制保温管外壳的外径钢管外径钢管壁厚钢管内径弹性模量重力加速度管顶覆土深度管道的计算压力管道的计算安装温度管道工作循环最高温度管道工作循环最低温度线膨胀系数最大摩擦系数最小摩擦系数泊松系数土壤密度基本许用应力屈服极限最小值抗拉强度最小值圆周率环向应力
冷缩量
补偿量
工作后
22
2.3套筒补偿器
套筒补偿器按密封方式主要分为填注式、压盖式和胶圈式。 3）胶圈式套筒补偿器通过多道（3-4道）不同结构的胶圈（Y型和
圆柱形），以及对芯管和外套的接触面经过抛光、镀铬等精细制作工艺，实现补偿和密封：
硅橡胶
外套
Y形+圆柱形密封圈
芯管
特点是Y形结构的胶圈能有效防止渗漏，有强固的防拉托结构，能够直埋，但渗
31
2.5 无补偿
无补偿
管线应力的计算是无补偿直埋敷设的关键。
DN A= Dc Do δ
Di= E= g= H Pd to t1 t2 α μmax= μmin= υ ρ= [σ] σs σb π= σt
0.5 m 0.01147356 m2
0.655 m 0.529 m 0.007 m 0.515 m 200000 MPa
漏后，维修较为困难。
23
2.3套筒补偿器
套筒补偿器按密封方式主要分为填注式、压盖式和胶圈式。 3）胶圈式套筒补偿器胶圈式补偿器主要结构如下：

供热管道及其补偿器课件

补偿器的定义与分类
补偿器的定义
补偿器是一种用于吸收管道热胀冷缩、补偿管道热位移的装置，也称为伸缩器。
补偿器的分类
根据工作原理和应用场合，补偿器可分为自然补偿器和人工补偿器两大类。自然补偿器利用管道的自然弯曲吸收位移，而人工补偿器则通过特定的结构实现位移吸收。
补偿器的作用与原理
补偿器的作用
补偿器的主要作用是吸收管道的热膨胀和热收缩，减小管道应力，保护管道设备，延长管道使用寿命。
某工厂供热管道补偿器应用案例
应用情况：该工厂供热管道采用球形补偿器，利用球体的自由转动来吸收管道的热膨胀，降
低管道应力。
维护建议：定期检查球形补偿器的转动情况和密封性能，及时清理污垢，保持正常运行状态。
补偿器类型：球形补偿器
优点：球形补偿器具有补偿量大、运行平稳、耐高温高压、可直埋等特点，适用于工厂等工业建筑的供热管道。
热收缩
与热膨胀相反，当温度降低时，物体体积会减小。在供热管道中，由于温度的变化，管道会产生热收缩，导致管道长度和直径发生变化。
补偿器的伸缩原理
伸缩原理
补偿器通过自身的伸缩来吸收管道的热膨胀或热收缩，从而减小因温度变化对管道产生的影响。
伸缩量
补偿器的伸缩量是根据管道的热膨胀或热收缩量来设计的，以确保在温度变化时能够有效地吸收管道的变形。
补偿器的原理
补偿器的原理基于热胀冷缩的原理，利用材料的热胀冷缩性质，在温度变化时产生伸缩变形，从而吸收管道的热位移。
补偿器的选型与设计
补偿器的选型
根据管道的工艺参数（如温度、压力、介质等）和空间条件，选择合适的补偿器类型和规格。
补偿器的设计
根据选定的补偿器类型和规格，进行详细的强度、刚度计算和结构设计，确保补偿器能够满足使用要求。

补偿器

轴向型补偿器
横向型补偿器；
压力平衡型补偿器；
波纹管的类型
波纹管的类型可以按其成形工艺、结构材料和形状参数的不同来分类。
（一）按成形工艺分类（1）液压成形波纹管，液压成形是波纹管的最常用成形方法，利
用在管坯中的液体压力，使管坯在限制环中胀形，直至沿环向出现屈服，然后再压缩管坯到所需的长度。
压力推力的膨胀节。
金属波纹膨胀节
3．单式万向铰链型代号DW 由一个波纹管及销轴、铰链板、万向环和立板等结构
件组成，能吸收任一平面内的角位移并能承受管压力推力的膨胀节。
金属波纹膨胀节
4．复式自由型代号FZ 由中间管所连接的两个波纹管及结构件组成，主要用
于吸收轴向与横向组合位移而不能承受波纹管压力推力的膨胀节。

非金属柔性膨胀节适用在温度不
高、压力不大、轴向和径向补偿量
大的管系中。
金属波纹膨胀节
波纹管膨胀节：由一个或几个波纹管及结构件组成，用来吸收由于热胀冷缩等原因引起的管道和（或）设备尺寸变化的装置。波纹管：膨胀节中由一个或多个波纹及端部直边段组成的挠性元件。膨胀节波纹管的波形较多，常用的有U形、Ω形等。
低，在保证设计要求的承压能力，补偿量、刚度和疲劳寿命的前提下，应优先选用单层波纹管。
（2）多层波纹管对受交变载荷作用或较为重要的管线，多选用两层以上的多层波纹管与单层相比，在相同承载能力下，刚度较小，抗疲劳性能也好。
金属波纹膨胀节
（五）按波形分类

波纹管的常用波形有U形、Ω形等。Ω形波纹能够承受高压，但只能吸收较

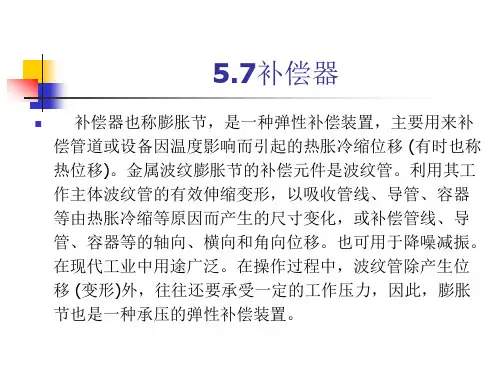

5.7补偿器
补偿器也称膨胀节，是一种弹性补偿装置，主要用来补偿管道或设备因温度影响而引起的热胀冷缩位移 (有时也称热位移)。金属波纹膨胀节的补偿元件是波纹管。利用其工作主体波纹管的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移。也可用于降噪减振。在现代工业中用途广泛。在操作过程中，波纹管除产生位移 (变形)外，往往还要承受一定的工作压力，因此，膨胀节也是一种承压的弹性补偿装置。

供热管道及其附件补偿器23页PPT

6、最大的骄傲于最大的自卑都表示心灵的最软弱无力。——斯宾诺莎 7、自知之明是最难得的知识。——西班牙 8、勇气通往天堂，怯懦通往地狱。——塞内加 9、有时候读书是一种巧妙地避开思考的方法。——赫尔普斯 10、阅读一切好书如同和过去最杰出的人谈话。——笛卡儿
1、不要轻言放弃，否则对不起自己。
2、要冒一次险!整个生命就是一场冒险。走得最远的人，常是愿意去做，并愿意去冒险的人。“稳妥”之船，从未能从岸边走远。-戴尔．卡耐基。
梦境
3、人生就像一杯没有加糖的咖啡，喝起来是苦涩的，回味起来却有久久不会退去的余香。
供热管道及其附件补偿器 4、守业的最好办法就是不断的发展。 5、当爱不能完美，我宁愿选择无悔，不管来生多么美丽，我不愿失去今生对你的记忆，我不求天长地久的美景，我只要生生世世的轮回里有你。
Thank you
Байду номын сангаас

管道补偿器PPT课件

单式轴向波纹管补偿器
Z型
通用波纹管补偿器
横向大拉杆波纹管补偿器
直埋式补偿器
自然补偿器
➢ 自然补偿器分为Z型和L型。 ➢ 管段90°-150°弯管称为L型补偿器。 ➢ 管段中两个相反方向90°弯管称为Z型补偿器。
自然补偿器特点
➢ 优点：不必特设补偿器。 ➢ 缺点：管道变形时会产生横向位移，管段不能很长。
横向大拉杆波纹补偿器
➢ 横向大拉杆波纹补偿器，又叫大拉杆波纹补偿器、大拉杆横向型波纹管补偿器，主要用于补偿管系横向位移及产品自身长度范围内的轴向位移，具有管系设计简单，安装方便，补偿量大，无内压推力等优点。该产品目前常被用于口径较大、走向复杂的管线，用以补偿各种空间及平面管系的横向位移。
金属软管补偿器
➢ 金属软管补偿器在实际工程中用于进行补偿和隔振降噪。良好的柔韧性、抗疲劳性及承压能力强、耐高温、耐腐蚀，使用寿命长。波纹金属软管是工程技术中重要的连接构件,由波纹柔性管、网套和接头结合而成。
方形补偿器
➢ 方形补偿器由管子煨制而成，由于补偿器工作时，其顶部受力最大，因而顶部应用一根管子煨制，不允许焊口存在。其煨制工艺有冷弯及热弯两种。
➢ 方形补偿器主要作用是：补偿管道的热变形量。方形补偿器多用于管道穿过结构伸缩缝、抗震缝及沉降缝处铺设进行补偿。
方形补偿器特点
➢ 优点：制造方便不要专门维修，工作可靠，轴向推力较小。
➢ 设计上，应该考虑补偿器的稳定性，预防波纹管失稳。资料显示，波纹管的补偿量取决于其疲劳寿命，疲劳寿命越高，波纹管单波补偿量越小。当波纹管设计的许用寿命较低时，不仅其子午向综合应力较高，环向应力也比较高，使波纹管局部很快进入塑性变形，导致波纹管失稳引起失效。

管道的热伸缩及其补偿精品专业课件

由于两个力大小相等而方向相反，内压对固定支架的合力为零。
精品可修改
波纹补偿器
精品可修改
波纹补偿器是弹性元件，与弯管补偿器依靠整体构件的变形以形成补偿量不同，需要用波纹本身的变形以形成补偿量。
热伸缩和内压作用，都会引起波纹本身的变形。
精品可修改
D1 D2
P
精品可修改
压力 P 均匀作用于管内各表面。其中：
精品可修改
※ 垂直双管系统、闭合管与立管同轴的垂直单管系统的连接散热器支管的立管，长度≤20m时，可在立管中间设固定卡；长度＞20m时，应采取补偿措施。立管穿楼板处，应加套管。固定卡以下长度＞10m的立管，应以三个弯头与干管连接。
精品可修改
《全国民用建筑工程设计技术措施—暖通空调·动力》2.8.8条:
管道的热伸缩及其补偿
精品可修改
1.管道热伸缩及其补偿为什么是强制性条文？
2.热伸缩引起位移的允许最大值?
3.补偿器内压对固定支架作用力?
4.其他问题
精品可修改
1.《采暖通风与空气调节设计规范》 4.8.17条: 采暖管道必须计算其热膨胀。当利用管段的自然补偿不能满足要求时,应设置补偿器。
精品可修改
2）应以每个固定支架为对象，分析来自补偿器弹性力、滑动支架摩擦力和内压不平衡推力作用的方向和数值。方向相同叠加，方向相反抵消，判断哪些是“平衡”的固定支架，哪些是 “受力”的固定支架？
精品可修改
9、人的价值，在招收诱惑的一瞬间被决定。2021/ 7/302021/7/30Friday, July 30, 2021 10、低头要有勇气，抬头要有低气。2021/7/ 302021/7/302021/7/307/30/2021 10:20:17 PM 11、人总是珍惜为得到。2021/7/302021/7/302021/7/30Jul- 2130-Jul-21 12、人乱于心，不宽余请。2021/7/302021/7/ 302021/7/30F riday, July 30, 2021 13、生气是拿别人做错的事来惩罚自己。2021/7/302021/7/ 302021/7/302021/7/307/30/ 2021 14、抱最大的希望，作最大的努力。2021年7月30日星期五 2021/7/302021/7/302021/7/ 30 15、一个人炫耀什么，说明他内心缺少什么。。2021年7月 2021/7/302021/7/302021/7/ 307/30/ 2021 16、业余生活要有意义，不要越轨。2021/7/ 302021/7/30July 30, 2021 17、一个人即使已登上顶峰，也仍要自强不息。2021/7/302021/7/ 302021/7/302021/7/30

管道安装：补偿器的安装PPT课件

蒸汽管、惰性气体管等。
2019/11/3
16
• 填料函式膨胀接头
• 填料函式膨胀接头主要由本体1、填料座2、填料3、双头螺柱4、
压盖5、螺母6和伸缩筒7组成，如图1-36所示。伸缩筒7可以在
本体内沿轴向移动，起到补偿作用。为了使伸缩筒7移动时保持
密性，在伸缩筒7与本体1之间设有填料函，由填料座和填料组成，
的货油管系。
17
• 整体式膨胀接头
• 图2.4.4所示的整体式膨胀接头其标准号为CBM1129-82，适用于温度不高于80 ℃的船舶舱底、压载、海水、消防、甲板冲洗和油类驳运等管路。它由本体（套管）、法兰、螺栓、制动螺钉、橡胶圈等组成。本体和法兰的材料为20#钢；螺栓材料为35#钢；制动螺钉的材料为2Cr13；橡胶圈的材料：介质为油类用丁腈橡胶Ⅰ-2，介质为水用氯丁橡胶Ⅲ-2。
• 不锈钢膨胀接头具有壁薄、刚度小、结构紧凑、重量轻、不需检修的特点。补偿量与波数成正比，一般在10mm至 40mm之间。但在安装中若因设置位置与安装不当，或支架设置不当，都将影响其正常工作，甚至很快地被破坏。关于支架的设置要求将在下一节中叙述。
• 不锈钢膨胀接头一般适用于公称压力≤16MPa的排气管、
主要技术参数和设计制造标准主要技术参数：压力、温度、补偿量、刚度、使用寿命、工作介质、连接形式。目前国家认可并执行的标准有美国膨胀节制造商协会 EJMA 标准，国家标准 GB/T 12777-1999《金属波纹管膨胀节通用技术条件》。
2019/11/3
3
1、概述
• 弯管补偿形式，利用管子本身的弯曲，使管子的挠性增加，以补偿管路的应力。它可以由管子弯制而成。根据它的制造方法可分为光滑式，如图1-34 (a)、(b)、(c)；折皱式，如图1-34（d）；波纹式，如图1-34（e）。

管道安装：补偿器的安装31页PPT

40、人类法律，事物有规律，这是不容忽视的。— —爱献生
66、节制使快乐增加并使享受加强。 ——德谟克利特 67、今天应做的事没有做，明天再早也是耽误了。——裴斯泰洛齐 68、决定一个人的一生，以及整个命运的，只是一瞬之间。 ——歌德 69、懒人无法享受休息之乐。——拉布克 70、浪费时间是一桩大罪过。——卢梭
管道安装：补偿器的安装
36、如果我们国家的法律中只有某种神灵，而不是殚精竭虑将神灵揉进宪法，总体上来说，法律就会更好。—— 马克·吐温 37、纲纪废弃之日，便是暴政兴起之时。— —威·皮物特
38、若是没有公众舆论的支持，法律是丝毫没有力量的。 ——菲力普斯 39、一个判例造出另一个判例，它们迅速累聚，进而变成法律。 ——朱尼厄斯

膨胀节基础知识介绍 ppt课件

PPT课件
4
金属膨胀节
无约束型通用型（TB) TB型膨胀节主要用于吸收轴向位移相关参数有压力、口径、温度、轴向补偿量、连接方式、安装长度等客户关心使用寿命、轴向刚度、盲板推力在安装时注意安装方向和在试压（管路整体）前将所有拉杆松开或拆除。
PPT课件
5
金属膨胀节
无约束型复式型（ZA ZB)
相关技术参数有压力、口径、径向补偿量、安装长度、径向刚度、连接方式等。
与三向小拉杆的区别，大拉杆主要用于压力管线。
PPT课件
10
金属膨胀节
有约束型角向、万向
必须成对使用。只能吸收角向位移。是所有膨胀节中计算最复杂的。万向是通过平衡环将角向变形成任意方向变形。两个万向通过管道连接起来就是一个横向大拉杆膨胀节。
5、输送管线（消防、石油、煤气、水等） 6、船舶业
PPT课件
2
膨胀节的分类
膨胀节
金属膨胀节
非金属膨胀节
无约束形
约束形
对插式
PPT课件
浮动导筒
3
金属膨胀节
无约束形
无约束形膨胀节：是未对波纹管进行约束的膨胀节。对支座有盲板推力。
常见的类型
1、通用型（TB） 2、复式型分复式带座（ZB）和复式不带座（ZA) 3、外压型分单式和复式 4、三向小拉杆型
常见的型号 1、横向大拉杆（DHB) 2、角向型（铰链J） 3、万向型（WJ） 4、压力平衡型 a 旁通压力平衡 b 直管压力平衡 c 曲管压力平衡
PPT课件
9
金属膨胀节
有约束型横向大拉杆（DHB）
能吸收径向补偿量，且径向补偿量较大。
稳定性很强，是利用波纹管发生角向变形，通过其结构转变成径向位移。

管道伸缩补偿器

电力
用于高温、高压蒸汽管道，补偿管道因温度变化产生的伸缩，防止管道因热胀冷缩而损坏。
制药
用于输送药液的管道系统，补偿因药液温度变化引起的管道伸缩，确保药液输送的稳定性和安全性。
市政给排水
用于给排水管道系统，补偿因水流变化引起的管道伸缩，防
止管道破裂和漏水。
安装与使用
确定安装位置
根据管道系统的需要，选择合适的安装位置，确保伸缩补偿器能够有效地补偿管道的伸缩。
06
结论
研究成果总结
管道伸缩补偿器在各种工况下的性能表现得到了深入研究和评估，包括伸缩、耐久性、疲劳寿命等方面。
输标02入题
实验结果表明，管道伸缩补偿器能够有效吸收管道因温度变化引起的伸缩，降低管道应力，提高管道系统的稳定性。
01
03
管道伸缩补偿器的安装和维护对整体性能和使用寿命具有重要影响，正确的安装和定期维护能够确保补偿
定期对伸缩补偿器进行清洁和润滑，保持其良好的运行状态和延长使用寿命。
更换易损件
维修与保养
对于一些易损件，如密封件等，应定期进行更换，以保证伸缩补偿器的密封性能和使用效果。
如发现伸缩补偿器存在故障或异常情况，应及时进行维修和保养，以免影响整个管道系统的正常运行。
04
管道伸缩补偿器的优势与局限性
管道伸缩补偿器维护成本较低，一般情况下只需进行常规检查，无需特殊维护。
局限性分析
适用范围有限
管道伸缩补偿器适用于固定管架的管道系统，对于移动或振动较大的管道系统
可能不太适用。
可能产生噪音
在某些情况下，管道伸缩补偿器可能会产生噪音，需要采取措施进行消音
处理。
承受压力有限
管道伸缩补偿器承受压力的能力有限，对于高压管道系统可能需要特殊设计或加强结构。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

ppt课件
5
方形补偿器
方形补偿器由管子煨制而成，由于补偿器工作时，其顶部受力最大，因而顶部应用一根管子煨制，不允许焊口存在。其煨制工艺有冷弯及热弯两种。
方形补偿器主要作用是：补偿管道的热变形量。方形补偿器多用于管道穿过结构伸缩缝、抗震缝及沉降缝处铺设进行补偿。
ppt课件
6
方形补偿器特点
L型
ห้องสมุดไป่ตู้
单式轴向波纹管补偿器
Z型
通用波纹管补偿器
横向大拉杆波纹管补偿器
直埋式补偿器
ppt课件
3
自然补偿器
自然补偿器分为Z型和L型。管段90°-150°弯管称为L型补偿器。管段中两个相反方向90°弯管称为Z型补偿器。
ppt课件
4
自然补偿器特点
优点：不必特设补偿器。缺点：管道变形时会产生横向位移，管段不能很长。
ppt课件
19
要用于电厂锅炉送粉管道，吸收锅炉炉膛向下热膨胀和炉膛的横向膨胀及送粉管道的热位移。本补偿器能吸收任意方向的位移。本部件一般装设在燃烧器入口的水平或垂直送粉管道上。
ppt课件
18
金属软管补偿器
金属软管补偿器在实际工程中用于进行补偿和隔振降噪。良好的柔韧性、抗疲劳性及承压能力强、耐高温、耐腐蚀，使用寿命长。波纹金属软管是工程技术中重要的连接构件,由波纹柔性管、网套和接头结合而成。
ppt课件
12
通用型波纹补偿器计算
管道的热变形计算计算公式：X=a·L·△T x 管道膨胀量 a为线膨胀系数，取0.03mm/m L补偿管线（所需补偿管道固定支座间的距离）长度 △T为温差（介质温度-安装时环境温度）
ppt课件
13
通用型波纹补偿器失效分析
运行期间的失效主要表现为腐蚀泄漏和失稳变形两种形式，其中以腐蚀失效居多。
8
套筒补偿器特点
优点：补偿能力大，结构简单、占地小，流动阻力小，安装方便，造价低。
缺点：易漏水，需经常维修更换填料，轴向推力大，只用于直线管段，需固定支座。
ppt课件
9
球型补偿器
球形补偿器（又称球形接头），主要依靠球体的角位移来吸收或补偿管道一个或多个方向上横向位移，该补偿器应成对使用，单台使用没有补偿能力，但它可作管道万向接头使用。
ppt课件
16
直埋式波纹补偿器
直埋式波纹补偿器主要用于直埋管道的轴向补偿，具有抗弯能力。直埋式波纹补偿器主要适用于轴向补偿，同时具有超强抗弯能力，所以不考虑管道下沉的影响，直埋式波纹补偿器在外壳及导向套筒保护下实现自由伸缩补偿，其它性能跟普通波纹补偿器相同。
ppt课件
17
万向铰链波纹补偿器
优点：制造方便不要专门维修，工作可靠，轴向推力较小。
缺点：介质流动阻力大，占地多，不易布置。
ppt课件
7
套筒补偿器
套筒补偿器称管式伸缩节，是热流体管道的补偿装置，主要用于直线管道辅设后出现的轴向热膨胀位移吸收补偿，是一种直接安装在任何输送无腐蚀的单向或多向流体的管道之中的补偿器。
ppt课件
什么是补偿器？
补偿器习惯上也叫膨胀节，或伸缩节，主要用于补偿管道受温度变化而产生的热胀冷缩。
由构成其工作主体的波纹管（一种弹性元件）和端管、支架、法兰、导管等附件组成。
在管道设计中必须考虑应力, 否则它可能导致管道的破裂, 影响正常生产的进行。作为管道工程的一个重要组成部分,补偿器在保证管道长期正常运行方面发挥着重要的作用。
腐蚀失效通常分点腐蚀穿孔和应力腐蚀开裂，其中氯离子应力腐蚀开裂约占整个腐蚀失效的95%。
因此，正确地选择波纹管制作材料和结构、合理设计波形参数和疲劳寿命、保证安装质量等措施，能大大提高波纹膨胀节(补偿器）的安全可靠性。
设计上，应该考虑补偿器的稳定性，预防波纹管失稳。资料显示，波纹管的补偿量取决于其疲劳寿命，疲劳寿命越高，波纹管单波补偿量越小。当波纹管设计的许用寿命较低时，不仅其子午向综合应力较高，环向应力也比较高，使波纹管局部很快进入塑性变形，导致波纹管失稳引起失效。
ppt课件
14
单式轴向波纹管补偿器
单式轴向波纹补偿器，由一个波纹管和结构件组成，主要用于吸收轴向位移而不能承受波纹管压力推力的膨胀节、对于管道口径小，固定支座易于设置的管线，应优先采用这一种。
ppt课件
15
横向大拉杆波纹补偿器
横向大拉杆波纹补偿器，又叫大拉杆波纹补偿器、大拉杆横向型波纹管补偿器，主要用于补偿管系横向位移及产品自身长度范围内的轴向位移，具有管系设计简单，安装方便，补偿量大，无内压推力等优点。该产品目前常被用于口径较大、走向复杂的管线，用以补偿各种空间及平面管系的横向位移。
ppt课件
10
球型补偿器特点
优点：能做空间变形，补偿能力大，占地小，安装方便，投资节省，适用于架空铺设，密封性能良好，寿命较长。
布置形式如下：
ppt课件
11
通用型波纹补偿器
利用波纹补偿器的弹性元件的有效伸缩变形来吸收管线、导管或容器由热胀冷缩等原因而产生的尺寸变化的一种补偿装置，属于一种补偿元件。可对轴向，横向，和角向位移的的吸收。
ppt课件
1
补偿器的作用
1.补偿吸收管道轴向、横向、角向冷热变形。 2.波纹补偿器伸缩量，方便阀门管道的安装与拆卸。 3.吸收设备振动，减少设备振动对管道的影响。 4.吸收地震、地陷对管道的变形量。
ppt课件
2
补偿器分分类
补偿器
自然补偿器方形补偿器套筒补偿器球型补偿器金属软管补偿器波纹补偿器
