喇叭电路及诊断

喇叭保护板喇叭保护电路图扬声器保护电路前段时间有些朋友很多朋友问我有没有做喇叭保护电路但当时没有做- - 所以后来就做了一个现在分享出来首先上电路图电路功能：开机延时启动关机瞬断中点直流保护还有一些别的附加功能一会儿说- -简单说下电路交流电经过整流桥7812 之后形成12V直流电开机瞬间经过R5给C5充电电容充电过程视为短路所以此时Q5 B极为底电平Q5Q6不工作当C5电压升高到R5 R6分得的电压值后停止充电此时C5视为断路Q5 Q6导通继电器工作喇叭接通起到延时启动的作用因此调整C5的大小可以调整开机延时时间Q1(Q2) Q3(Q4)用于检测中点开启电压约为0.5VC1(C2) C3(C4)这样接可以看作是110U的无极电容喇叭信号经过两个电阻分压给这个“110U无极电容”充电当C1(C2) +极电位超过0.5V时Q1(Q2)导通低于0.5V时Q3(Q4)导通从而使Q5B极获得低电平继电器关闭保护启动关机问题上由于电源上并联的电容很小切断电源后电容中的电会很快放光起到关机瞬断的效果下面说一下指示灯电路原理就是Q7导通C6放电C7充电放到一定程度后Q8导通C7放电C6充电然后C7放电到一定程度使Q7导通这样循环- -保护状态时LED闪烁继电器吸合时LED常亮C6 C7两个电容的大小决定闪烁的情况C6与LED亮的时间成正比C7与LED熄灭的时间成正比- -反复调整两个电容的大小可以调整闪烁的频率以及闪烁的时间在本人进行调试的时候用高亮白色LED 取到图里面所显示的参数时效果比较好PCB设计还是用我一贯的单面风格- - （貌似保护板单面不太好布线）整体结构还算美观只有两根飞线还是比较美观的地方发一下PCB 以及成品照片这次板子做的还可以正面继电器比较纠结可以使用HRS4系列以及HLS8系列继电器也可以使用欧姆龙G2R-1-E,G2R-1A-E,G2R-2, G2R-2-H,G2R-2A, G2R-2A-H,G2R-24,G2R-2A4,等电源旁边留了两个位置是12V稳压出来的引脚可以用于风扇指示灯等供电反面。

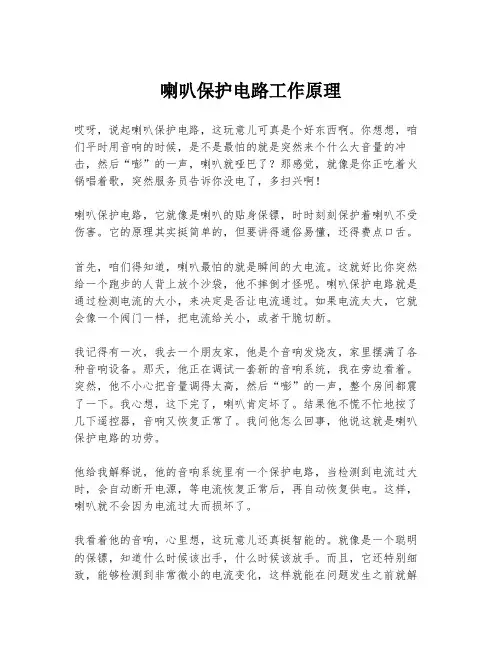

喇叭保护电路工作原理哎呀，说起喇叭保护电路，这玩意儿可真是个好东西啊。

你想想，咱们平时用音响的时候，是不是最怕的就是突然来个什么大音量的冲击，然后“嘭”的一声，喇叭就哑巴了？那感觉，就像是你正吃着火锅唱着歌，突然服务员告诉你没电了，多扫兴啊！喇叭保护电路，它就像是喇叭的贴身保镖，时时刻刻保护着喇叭不受伤害。

它的原理其实挺简单的，但要讲得通俗易懂，还得费点口舌。

首先，咱们得知道，喇叭最怕的就是瞬间的大电流。

这就好比你突然给一个跑步的人背上放个沙袋，他不摔倒才怪呢。

喇叭保护电路就是通过检测电流的大小，来决定是否让电流通过。

如果电流太大，它就会像一个阀门一样，把电流给关小，或者干脆切断。

我记得有一次，我去一个朋友家，他是个音响发烧友，家里摆满了各种音响设备。

那天，他正在调试一套新的音响系统，我在旁边看着。

突然，他不小心把音量调得太高，然后“嘭”的一声，整个房间都震了一下。

我心想，这下完了，喇叭肯定坏了。

结果他不慌不忙地按了几下遥控器，音响又恢复正常了。

我问他怎么回事，他说这就是喇叭保护电路的功劳。

他给我解释说，他的音响系统里有一个保护电路，当检测到电流过大时，会自动断开电源，等电流恢复正常后，再自动恢复供电。

这样，喇叭就不会因为电流过大而损坏了。

我看着他的音响，心里想，这玩意儿还真挺智能的。

就像是一个聪明的保镖，知道什么时候该出手，什么时候该放手。

而且，它还特别细致，能够检测到非常微小的电流变化，这样就能在问题发生之前就解决问题。

所以，喇叭保护电路，它就像是音响的守护神，默默无闻地工作，保护着我们的喇叭不受伤害。

虽然我们平时可能感觉不到它的存在，但一旦没有了它，那后果可就严重了。

总之，喇叭保护电路，就是音响的隐形英雄，它的存在，让我们的音响更加安全，更加耐用。

下次你再听到“嘭”的一声，别紧张，说不定就是保护电路在工作呢。

收音机喇叭不响的故障诊断方法收音机是一种常见的音频设备，用于接收广播电台的音频信号。

当收音机的喇叭不响时，可能由于多种原因引起，包括电路故障、喇叭损坏等。

以下是一些可能导致收音机喇叭不响的故障诊断方法。

1.检查电源首先，确保收音机的电源正常。

检查电源插头是否插紧，电池是否有电，并确保开关处于打开状态。

如果电源正常，但喇叭仍然不响，则可能是其他问题引起的。

2.检查音量调节检查收音机的音量调节旋钮是否正确调节。

可能是音量太低或者是静音模式，导致喇叭不响。

调节音量旋钮，观察是否能听到声音。

如果喇叭仍然不响，可能是其他原因引起的故障。

3.检查喇叭线路检查喇叭的连接线路。

确保连接线路没有松脱或损坏。

如果发现松脱或损坏的情况，重新连接或更换连接线。

4.检查喇叭检查喇叭是否损坏。

可以通过以下几种方法来测试喇叭：-使用万用表测量喇叭的电阻值。

正常工作的喇叭应该有一个特定的电阻值范围。

如果测量结果超出范围，可能表示喇叭损坏，需要更换。

-可以使用直流电源测试喇叭。

将喇叭连接到直流电源上，观察是否有声音传出。

如果没有声音，可能表示喇叭损坏。

-使用一个已知工作的喇叭连接到收音机的喇叭插孔上，观察是否能听到声音。

如果能听到声音，则表示原来的喇叭可能损坏，需要更换。

5.检查音频芯片一些收音机使用音频芯片来放大音频信号，并驱动喇叭。

如果音频芯片故障，可能导致喇叭不响。

可以使用万用表测试音频芯片是否正常工作。

如果音频芯片损坏，可能需要更换。

6.检查其他电路元件如果经过以上的检查仍然没有解决问题，可能需要检查其他电路元件。

这可能需要一些专业的电子知识和仪器。

可以检查电容、电阻、电感等元件是否正常工作。

如果发现损坏的元件，需要更换。

喇叭电路的工作原理喇叭电路是音频信号放大器的一种实现方式，其主要功效是将输入的弱音频信号放大后输出到喇叭上，从而让喇叭发出更大声音。

下面将详细介绍喇叭电路的工作原理。

一、输入信号处理：1.输入端电阻：喇叭电路的输入部分通常会有一个电阻，它的功效是限制输入信号的电流，保护信号源。

2.耦合电容：耦合电容用于将输入信号的直流偏置分隔，防止直流干扰，并将交流信号通过。

3.输入级放大器：输入级放大器将弱的输入信号放大，通常使用晶体管或运放实现。

它的功效是增加输入信号的幅度，为后续放大提供足够的信号。

二、放大器部分：在经过输入信号的处理后，信号会经过一系列放大器级别，逐级放大，直到达到喇叭所需的功率。

1.输出级放大器：输出级放大器通常通过对输入信号施加放大倍数来增加信号的功率。

根据需要，放大器电路可以采用不同的拓扑结构，如晶体管、管子或集成电路等。

输出级放大器的功效是给喇叭提供足够的功率。

2.反馈电路：为了提供更稳定和准确的放大效果，喇叭电路通常还会包含一个反馈电路。

反馈电路将放大后的输出信号与输入信号进行比较，根据差异来动态调整放大因子，以实现更精确的放大效果。

三、驱动喇叭：放大器级别的信号已经足够大，可以驱动喇叭来产生声音。

1.交叉点：交叉点用于将放大器的左右通道信号分别引到喇叭的左右通道。

2.转换器：转换器将电子信号转化为机械运动，从而让喇叭振动。

常见的转换器是电磁式转换器，利用电流通过线圈产生磁场，与带有磁体的振膜相互作用，使其振动。

3.振膜：振膜是喇叭中最重要的组成部分，它是一个质地轻、面积大的薄膜结构，当振膜受到转换器的驱动时，会产生空气压力波动，从而使声音产生。

4.谐振室：谐振室是喇叭的空腔结构，用于放大振动产生的声音。

它的设计与喇叭的类型和特性有关。

综上所述，喇叭电路的工作原理可以概括为：将输入信号经过处理和放大，输出到驱动喇叭的电路中，通过转换器和振膜产生声音。

喇叭电路的设计旨在实现信号的放大和声音的产生。

奥迪A4喇叭不响故障诊断与排除喇叭一辆汽车由很多个部分，很多个系统组成。

要想去诊断与排除一辆汽车的某个系统中的故障，就得先了解这个系统。

只有了解了这个系统，才能更好的，更快的去诊断与排除掉这个故障。

喇叭，属于汽车的电器部分。

这一部分由电路和元器件组成，是电路与元器件的配合，才能让喇叭工作起来。

要想诊断与排除这方面的故障，首先得理解这方面的电路图。

图表1喇叭电路图，来自奥迪ELSA系统首先，我们再上图中看到，喇叭的电路图是由J519车载电网控制单元，H2、H7喇叭、T4K接头、J4喇叭继电器，再加上喇叭保险丝和开关，通过电线的连接，就形成了一个完整的喇叭电路图。

这其中，只要有一个部分坏了，或者说是出了问题，都会造成喇叭不响的故障。

通过上图，我们已经了解和理解了喇叭的电路图。

现在，我们就来分析下喇叭是怎么样工作的。

首先，由喇叭的开关发出信号，J519车载电网控制单元接收信号，再经过保险丝传给喇叭继电器，通过喇叭继电器到T4K接头，再传递给喇叭，喇叭接到信号后，就工作，发出响声。

这其中只要一个环节出现问题，都会导致喇叭不工作，不发出响声。

喇叭不响故障诊断；喇叭不响的原因大致有二个。

一，硬件，也就是元器件出现问题；二，电路出现问题。

排除：硬件，也就是元器件。

首先，我们得把元器件的位置找到，才能去准确地检测。

我们先检查喇叭开关，在按下开关，通的情况下，电阻会很小，大概几欧姆，断开的情况下，电阻应该是无穷大。

喇叭保险丝，用万用变打道欧姆档，连接保险丝两端，如果没有电阻，就是保险丝坏了，要更换保险丝。

反之，有电阻，就是好的，接着就要检测喇叭继电器，先接通电源（85、86接头，因为这两个接头是线圈），再用万用表接30、87这两个接头，如果能听到滋滋的声音，又有电阻，就是好的。

如果不能满足这两个条件，就是继电器坏了，要更换继电器。

再下来就是检测喇叭本身的好坏，找到喇叭的位置，用万用表检测，如果有电阻就是好的；反之，则喇叭本身坏了，要更换喇叭。

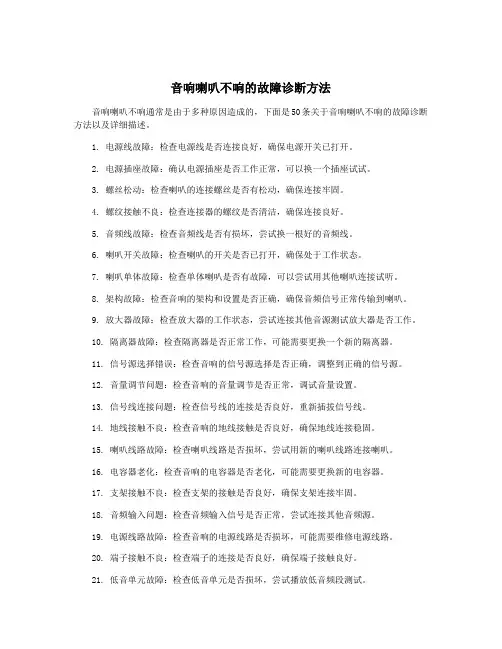

音响喇叭不响的故障诊断方法音响喇叭不响通常是由于多种原因造成的，下面是50条关于音响喇叭不响的故障诊断方法以及详细描述。

1. 电源线故障：检查电源线是否连接良好，确保电源开关已打开。

2. 电源插座故障：确认电源插座是否工作正常，可以换一个插座试试。

3. 螺丝松动：检查喇叭的连接螺丝是否有松动，确保连接牢固。

4. 螺纹接触不良：检查连接器的螺纹是否清洁，确保连接良好。

5. 音频线故障：检查音频线是否有损坏，尝试换一根好的音频线。

6. 喇叭开关故障：检查喇叭的开关是否已打开，确保处于工作状态。

7. 喇叭单体故障：检查单体喇叭是否有故障，可以尝试用其他喇叭连接试听。

8. 架构故障：检查音响的架构和设置是否正确，确保音频信号正常传输到喇叭。

9. 放大器故障：检查放大器的工作状态，尝试连接其他音源测试放大器是否工作。

10. 隔离器故障：检查隔离器是否正常工作，可能需要更换一个新的隔离器。

11. 信号源选择错误：检查音响的信号源选择是否正确，调整到正确的信号源。

12. 音量调节问题：检查音响的音量调节是否正常，调试音量设置。

13. 信号线连接问题：检查信号线的连接是否良好，重新插拔信号线。

14. 地线接触不良：检查音响的地线接触是否良好，确保地线连接稳固。

15. 喇叭线路故障：检查喇叭线路是否损坏，尝试用新的喇叭线路连接喇叭。

16. 电容器老化：检查音响的电容器是否老化，可能需要更换新的电容器。

17. 支架接触不良：检查支架的接触是否良好，确保支架连接牢固。

18. 音频输入问题：检查音频输入信号是否正常，尝试连接其他音频源。

19. 电源线路故障：检查音响的电源线路是否损坏，可能需要维修电源线路。

20. 端子接触不良：检查端子的连接是否良好，确保端子接触良好。

21. 低音单元故障：检查低音单元是否损坏，尝试播放低音频段测试。

22. 中音单元故障：检查中音单元是否损坏，尝试播放中音频段测试。

23. 高音单元故障：检查高音单元是否损坏，尝试播放高音频段测试。

喇叭故障排除方法喇叭是车辆中的一个重要组件，它起着传递车主指令、提醒其他车辆以及行人的作用。

然而，有时我们可能会遇到喇叭故障的情况，例如喇叭声音变小或无声。

下面将为大家介绍一些常见的喇叭故障排除方法。

1. 检查电源线连接喇叭需要电源才能正常工作，因此第一步是检查电源线的连接情况。

确保电源线没有断裂、插头没有松动，并检查电源线是否与车辆电池正确连接。

如果发现问题，及时修复或更换电源线。

2. 检查保险丝喇叭系统通常有一个保险丝来保护电路免受过载损坏。

如果喇叭没有声音，可以检查一下保险丝是否烧断。

如果发现保险丝烧断，更换新的保险丝即可。

3. 检查喇叭开关喇叭开关是控制喇叭工作的关键部件，如果开关出现问题，喇叭可能无法正常工作。

检查开关是否损坏或松动，如果有问题，可以尝试修复或更换开关。

4. 清洁喇叭接口喇叭接口可能会因为灰尘或腐蚀而导致接触不良，从而影响喇叭的工作效果。

使用清洁剂和刷子清洁喇叭接口，确保接触良好。

5. 检查喇叭线路喇叭线路可能会因为老化或损坏而导致喇叭无声或声音变小。

检查线路是否有裂纹、断裂或腐蚀现象，如果发现问题，及时修复或更换喇叭线路。

6. 检查喇叭本身如果以上方法都没有解决问题，那么可能是喇叭本身出现故障。

检查喇叭是否有损坏、腐蚀或线圈断裂等情况。

如果发现问题，可以尝试修复或更换喇叭。

7. 检查喇叭控制器喇叭控制器是喇叭系统的控制核心，如果控制器出现故障，喇叭可能无法正常工作。

检查控制器是否有损坏、松动或腐蚀等情况，如果有问题，可以尝试修复或更换控制器。

8. 检查车辆电路如果以上方法都没有解决问题，那么可能是车辆电路出现故障。

这时建议找专业的汽车维修技师进行检查和修复，确保车辆电路正常工作。

总结：喇叭故障可能由多种原因引起，包括电源线连接问题、保险丝烧断、喇叭开关损坏、喇叭接口脏污、线路老化或损坏、喇叭本身故障、喇叭控制器故障以及车辆电路问题等。

通过逐一排查、修复或更换相关部件，可以解决喇叭故障问题。

功放喇叭保护电路大功率的家用功放的主声道均采用了OCL电路作功率放大。

这种电路出现故障时，其输出端的直流电位常常会偏离零电平，出现较高的正或负的直流电压。

输出的直流电流流过扬声器的音圈时，轻者会产生固定磁场，使音圈移位，难以恢复，重者(1)控制信号还启动指示电路工作，使保护指示灯闪烁报警。

(2)过载保护：当输出电流超过额定输出电流的1倍左右时，过载检测电路输出保护控制信号，控制输出电路断开，保护扬声器及功放。

(3)开机延时接通保护：通过开机延时电路控制继电器驱动电路的工作状态，使继电器在开机时延时1—4秒钟接通扬声器，以避免开机过程中产生的浪涌电流冲击扬声器。

使其音圈移位。

具体电路如图2所示。

该电路以Q4、Q5为中心，组成了直流电压取样检测电路。

图中的Q1、Q2等系右声道功率输出电路(左声道功率输出电路图中未画出)。

右声道的直流电压取样信号经由R6(左声道取样信号经由R21)衰减、隔离，C2、C3滤波，送往Q4、Q5、R7组成的互补式直流检测电路进行监测。

当右(或左)声道的功率输出电路出现正极性的较大的直流失调电压时，电流经R6(或R21)、Q4的be结到地，Q4导、OCLR1、R2、。

R1、R2、R4、R2衰减分压，成为Q1发射结的正向偏压。

调整R3、R4的阻值，可使此电压在额定输出状态下不能使Q3导通。

当功放工作异常致使Q1严重过载时，流过R1的电流大增。

从而产生足以使Q3导通的正向偏压，使Q3导通，输出监控信号，经Q7放大后送到触发器，使触发器输出状态翻转，继电器释放，断开功率输出电路。

例如，Q1发射极瞬间输出电流达到10A时，R1两端的电压可达0.25Ω×10A=2.5V。

这一电压经R3、R4、R2分压，仍大于0.7V，足以使Q3导通。

下臂功率管则从R2两端取出电压，经R1、R3、R4分压后，提供给Q3监测。

为了使过载保护电路不影响放大器的正常使用，电路中增加了C1。

C1与R3组成滤波网络，避免Q3被高频强信号误控导通。

通用2.1声道有源音箱电路图分析及维修方法(转)工作原理，如图纸所示：主要分为三部分。

分别为电源电路、卫星箱功放电路、超重低音电路.一、电源电路（图纸的最下面部分）：220V市电经过保险管（F），和开关S后进入变压器初级，变压器的次级输出双12V交流，双12V送入由VD1组成的桥式整流电路电路，经过桥式整流和C14，C15（3300UF/25V）的滤波后，输出的空载电压约为正负16V左右（根号2乘于12V），即A+为正16V，A-为负16V。

正负16V为三块功放芯片TDA2030，UTC2030提供电源。

另一路经过R21、R22的降压后，由B+，B-输出约正负12V为低音前置放大和低通滤波器IC4提供电源电压。

在本图纸当中，前置放大的供电并没有采用78/7912三端稳压电路，磨机爱好者在更换两个3300UF电容时，也可以考虑加入LM7812/7912为前置提供更为稳定的工作电压。

二、左右声道放大电路（卫星箱功放电路），因左右声道作原理完全一致。

这里我只以图纸的左声道为例，作个介绍。

如图：RIN为信号输入端，经过耦合电容C23进入音量电位器，（音量电位器由三个引脚，与C23连接的是输入端，输出端也叫滑动端、另一引脚为接地端），调整音量后信号进入由R1/C3组成的高音提升电路，此电路可以提升一定量的高频信号，使声音更加清晰。

尔后信号经过耦合电容C1进入左声道功放，型号为UTC2030的1脚，经过功率放大后，由2030的第四脚输出，推动卫星箱发声。

图中的R7为反馈电阻，R7/R9为决定2030芯片的放大倍数。

因此，调整R 7的阻值，就可以调整放大倍数。

R11/C7为扬声器补偿网络。

三、超低音电路。

由左右声道经两个10K电阻R5、R6后至C11耦合电容，尔后信号进入IC4，型号为JRC4558的3脚，图中IC4A为超低音的前置放大器。

R201T将此放大器的放大倍数设置为6倍左右。

（R17/R18），经过前置放大后，才能保证足够大的驱动电压，获得足够大的音量。
