关于旋浆式流速仪详细说明

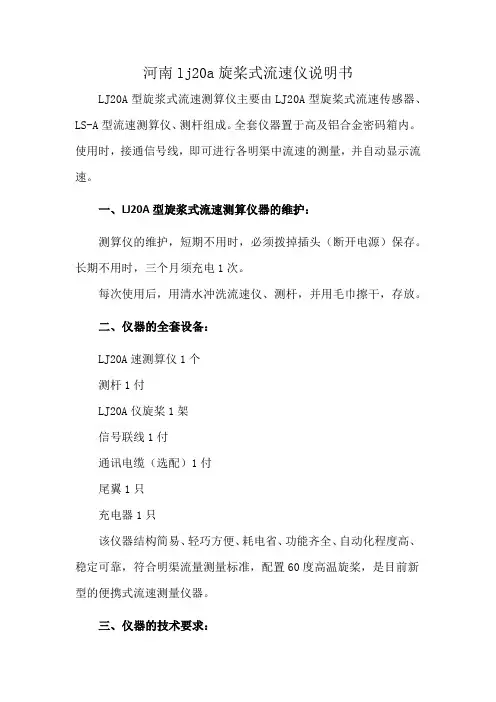

河南lj20a旋桨式流速仪说明书LJ20A型旋浆式流速测算仪主要由LJ20A型旋桨式流速传感器、LS-A型流速测算仪、测杆组成。

全套仪器置于高及铝合金密码箱内。

使用时，接通信号线，即可进行各明渠中流速的测量，并自动显示流速。

一、LJ20A型旋浆式流速测算仪器的维护：测算仪的维护，短期不用时，必须拨掉插头（断开电源）保存。

长期不用时，三个月须充电1次。

每次使用后，用清水冲洗流速仪、测杆，并用毛巾擦干，存放。

二、仪器的全套设备：LJ20A速测算仪1个测杆1付LJ20A仪旋桨1架信号联线1付通讯电缆（选配）1付尾翼1只充电器1只该仪器结构简易、轻巧方便、耗电省、功能齐全、自动化程度高、稳定可靠，符合明渠流量测量标准，配置60度高温旋桨，是目前新型的便携式流速测量仪器。

三、仪器的技术要求：KN测速公式：V＝———————＋C(m/s)(自动计算)T仪器编号：＿＿＿＿＿、K＿＿＿＿＿、C＿＿＿＿＿＿旋桨结构：螺旋曲面双叶片，左旋，PC塑料旋桨回转直径D:120mm旋桨水力螺距b:20O-250mm仪器起转速VO:≤0.03m/S检定曲线临界速VK:约0.13m/s（直线公式起点）流速测量范围V:0.03-8m/s信号部件结构：磁钢1干簧管电子开关每1信号转数：20转检定曲线相对误差E:V≥VK时，E＜士1.5;V<VK时，E＜士3% 开关触点容量：电流≤50mA，电压≤6V干簧管工作寿命：7000万次仪器连续工作时间：40小时（悬移质含沙量≤50kg/m3，流速≤5m/s，水深≤10m)仪器工作水流条件水深范围：0.2-50m水体水温：O-40℃悬移质含沙量：≤1Ookg/m盐度：≤2g/L显示屏：4×16位液晶显示测量方式：测杆定位测量（亦可缆绳悬挂定位测量）电源：DC8.4V（充电电池）,充满后可连续工作40小时以上。

LS1206B旋浆式流速仪使用方法LS1206B旋浆式流速仪使用方法一、产品概述LS1206B旋浆式流速仪是一款用于测量液体流速的高精度仪器。

该仪器采用旋转浆片的方式，通过浆片的旋转速度来确定流速。

本文档将详细介绍该仪器的使用方法。

二、仪器组成LS1206B旋浆式流速仪由以下几部分组成：1.测量装置：包括旋转浆片、传感器等。

2.控制面板：用于设置和调节仪器参数。

3.显示屏：显示实时测量结果和仪器状态。

4.电源：提供仪器所需的电力。

三、仪器安装1.将测量装置正确安装到待测液体流动的管道上，并进行固定。

2.将控制面板连接到测量装置的接口上。

3.将电源插头插入电源插座。

四、仪器设置1.打开电源开关，仪器将自检并显示相关信息。

2.在控制面板上选择所需的测量模式和单位。

3.设置测量参数，如浆片直径、浆片材料等。

五、测量操作1.确保待测液体已充满管道，并流动稳定。

2.按下开始测量按钮，仪器开始工作。

3.观察显示屏上的浆片旋转速度，该数值即为液体流速。

六、注意事项1.严禁将仪器与强酸、强碱等腐蚀性液体接触。

2.请勿将仪器暴露在高温、低温环境中，以免影响测量精度。

3.在测量结束后，及时清洗测量装置，保持仪器的良好状态。

附件：1.LS1206B旋浆式流速仪使用说明书。

2.LS1206B旋浆式流速仪电路图。

法律名词及注释：1.测量装置：指用于完成具体测量任务的仪器部件。

2.旋转浆片：用于测量液体流速的旋转部分。

3.传感器：用于检测和转换所测参数的设备。

4.控制面板：用于设置与操作仪器的界面。

5.显示屏：用于显示仪器测量结果和状态的装置。

旋桨式流速仪使用方法(一)旋桨式流速仪使用引言旋桨式流速仪是一种常用的流速测量仪器，广泛应用于液体流动领域。

本文将详细介绍旋桨式流速仪的使用方法及其相关注意事项。

选择适当的仪器在使用旋桨式流速仪之前，首先需要选择适合实验需求的具体型号。

根据测量范围、精度和工作环境等因素，选择合适的仪器对于测量结果的准确性和可靠性至关重要。

准备实验材料在使用旋桨式流速仪之前，需要准备以下实验材料：•旋桨式流速仪•流体样品•适当的容器•实验数据记录表格检查仪器状态在进行实验之前，需要检查仪器的状态以确保其正常工作。

主要检查以下事项：•旋桨是否完好无损•仪器是否正确连接到电源或电池•仪器显示屏是否正常•仪器是否校准过校准仪器为了提高测量结果的准确性，需要对旋桨式流速仪进行校准。

校准操作通常需要依照仪器说明书进行，确保按照正确的步骤进行操作。

进行实验在进行实验之前，请确保所有的材料和仪器已经准备好，并按照以下步骤进行实验：1.将待测流体样品倒入容器中，并确保容器底部光滑平整。

2.将旋桨式流速仪的探头浸入流体样品中，并确保探头不与容器底部或侧壁接触。

3.开启仪器，并记录仪器显示屏上的流速值。

4.如果需要连续测量多个位置的流速，可使用移动容器或仪器探头的方式进行。

注意事项在使用旋桨式流速仪过程中，需要注意以下事项：•避免将仪器暴露在较高或较低的温度环境中，以免影响测量结果。

•定期清洁仪器探头，并确保其没有任何杂质，以免影响测量的准确性。

•避免将仪器探头与带有化学腐蚀性的液体接触，以免损坏仪器。

•在测量过程中，确保仪器和容器稳定，以避免测量误差。

结论通过正确选择、校准和使用旋桨式流速仪，可以准确测量流体的流速。

在使用过程中遵循注意事项，可以得到可靠的实验结果，并为进一步研究和应用奠定基础。

以上是关于旋桨式流速仪使用的相关方法和注意事项的介绍。

希望本文能够对读者在使用旋桨式流速仪时提供帮助和指导。

常见问题解答什么是旋桨式流速仪？旋桨式流速仪是一种用来测量流体流速的仪器。

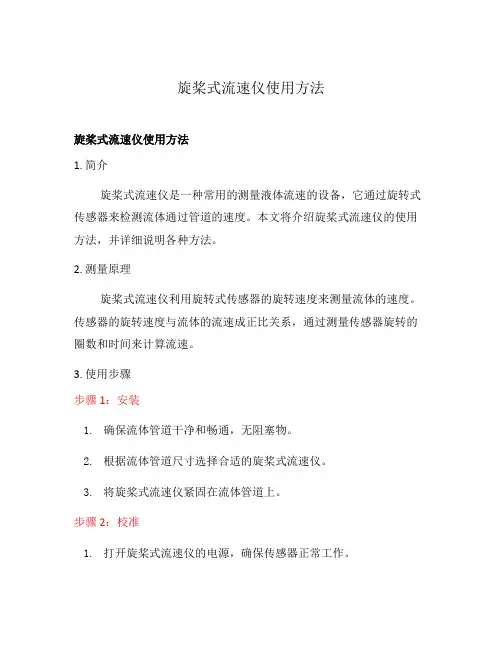

旋桨式流速仪使用方法旋桨式流速仪使用方法1. 简介旋桨式流速仪是一种常用的测量液体流速的设备，它通过旋转式传感器来检测流体通过管道的速度。

本文将介绍旋桨式流速仪的使用方法，并详细说明各种方法。

2. 测量原理旋桨式流速仪利用旋转式传感器的旋转速度来测量流体的速度。

传感器的旋转速度与流体的流速成正比关系，通过测量传感器旋转的圈数和时间来计算流速。

3. 使用步骤步骤1：安装1.确保流体管道干净和畅通，无阻塞物。

2.根据流体管道尺寸选择合适的旋桨式流速仪。

3.将旋桨式流速仪紧固在流体管道上。

步骤2：校准1.打开旋桨式流速仪的电源，确保传感器正常工作。

2.使用标准流速仪器校准旋桨式流速仪。

将标准流速仪器连接到旋桨式流速仪上，并根据标准流速调整传感器的灵敏度。

步骤3：测量1.打开旋桨式流速仪的显示屏或连接的计算机软件。

2.根据测量要求选择合适的测量参数，如流速范围、单位等。

3.打开流体管道，使流体流过旋桨式流速仪。

4.观察显示屏上的测量数值，并记录或保存数据。

4. 注意事项1.在安装过程中，确保旋桨式流速仪与管道的连接紧密，避免泄漏。

2.在使用前，检查传感器是否正常工作，如有异常要及时更换或维修。

3.避免受到外来物体的干扰，保持传感器的清洁和稳定。

4.在测量过程中，避免流体温度过高，以免对旋桨式流速仪产生损害。

5.按照使用手册要求，定期对旋桨式流速仪进行维护和校准，保持准确性和可靠性。

5. 结论旋桨式流速仪是一种简单实用的流体流速测量设备，使用方便且准确性较高。

通过正确的安装、校准和测量步骤，可以得到可靠的流速数据，为工业生产和科学研究提供重要参考。

注意事项的遵守可以延长设备的使用寿命，并保持准确的测量结果。

以上就是旋桨式流速仪的使用方法的相关介绍。

希望对您有所帮助！。

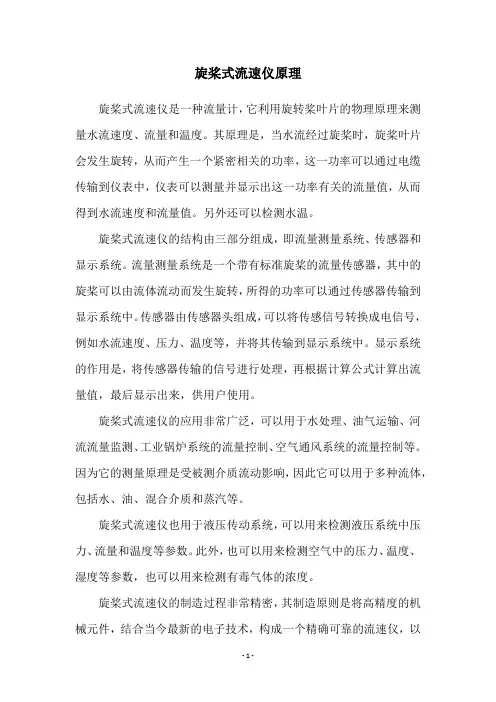

旋桨式流速仪原理
旋桨式流速仪是一种流量计，它利用旋转桨叶片的物理原理来测量水流速度、流量和温度。

其原理是，当水流经过旋桨时，旋桨叶片会发生旋转，从而产生一个紧密相关的功率，这一功率可以通过电缆传输到仪表中，仪表可以测量并显示出这一功率有关的流量值，从而得到水流速度和流量值。

另外还可以检测水温。

旋桨式流速仪的结构由三部分组成，即流量测量系统、传感器和显示系统。

流量测量系统是一个带有标准旋桨的流量传感器，其中的旋桨可以由流体流动而发生旋转，所得的功率可以通过传感器传输到显示系统中。

传感器由传感器头组成，可以将传感信号转换成电信号，例如水流速度、压力、温度等，并将其传输到显示系统中。

显示系统的作用是，将传感器传输的信号进行处理，再根据计算公式计算出流量值，最后显示出来，供用户使用。

旋桨式流速仪的应用非常广泛，可以用于水处理、油气运输、河流流量监测、工业锅炉系统的流量控制、空气通风系统的流量控制等。

因为它的测量原理是受被测介质流动影响，因此它可以用于多种流体，包括水、油、混合介质和蒸汽等。

旋桨式流速仪也用于液压传动系统，可以用来检测液压系统中压力、流量和温度等参数。

此外，也可以用来检测空气中的压力、温度、湿度等参数，也可以用来检测有毒气体的浓度。

旋桨式流速仪的制造过程非常精密，其制造原则是将高精度的机械元件，结合当今最新的电子技术，构成一个精确可靠的流速仪，以
实现测量的精确度和高效率性。

综上所述，旋桨式流速仪是一种可以用来测量流量、温度等参数的仪器。

它有多种应用领域，并且非常准确，可靠性也很高，因此得到了广泛的应用和认可。

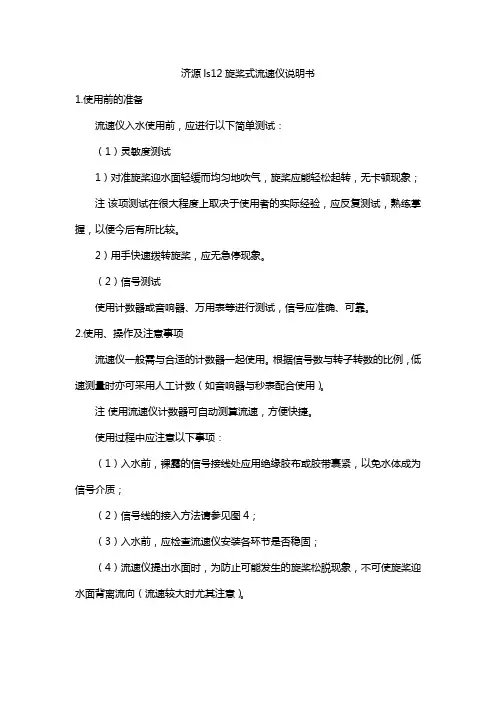

济源ls12旋桨式流速仪说明书
1.使用前的准备
流速仪入水使用前，应进行以下简单测试：
（1）灵敏度测试
1）对准旋桨迎水面轻缓而均匀地吹气，旋桨应能轻松起转，无卡顿现象；
注该项测试在很大程度上取决于使用者的实际经验，应反复测试，熟练掌握，以便今后有所比较。

2）用手快速拨转旋桨，应无急停现象。

（2）信号测试
使用计数器或音响器、万用表等进行测试，信号应准确、可靠。

2.使用、操作及注意事项
流速仪一般需与合适的计数器一起使用。

根据信号数与转子转数的比例，低速测量时亦可采用人工计数（如音响器与秒表配合使用）。

注使用流速仪计数器可自动测算流速，方便快捷。

使用过程中应注意以下事项：
（1）入水前，裸露的信号接线处应用绝缘胶布或胶带裹紧，以免水体成为信号介质；
（2）信号线的接入方法请参见图4；
（3）入水前，应检查流速仪安装各环节是否稳固；
（4）流速仪提出水面时，为防止可能发生的旋桨松脱现象，不可使旋桨迎水面背离流向（流速较大时尤其注意）。

LS1206B旋浆式流速仪使用方法LS1206B旋浆式流速仪使用方法1、介绍：LS1206B旋浆式流速仪是一种用于测量液体流速和流量的仪器，具有精度高、使用方便等特点。

本文档详细介绍了LS1206B旋浆式流速仪的使用方法。

2、仪器组成：2.1 主机：LS1206B旋浆式流速仪主体部分，包含显示屏、按键、连接口等。

2.2 传感器：用于感应液体流动的旋浆传感器，应与主机连接使用。

2.3 电源：供应电力给主机，可以使用电池或者外部电源。

3、LS1206B旋浆式流速仪的使用步骤：3.1 准备工作：3.1.1 确保所需电源已连接好并通电。

3.1.2 检查主机和传感器的连接是否稳固，确保无松动。

3.2 打开主机：3.2.1 按下主机上的开关键，开启LS1206B旋浆式流速仪。

3.2.2 显示屏上将显示主机状态和相关信息。

3.3 测量流速：3.3.1 将传感器安装在待测液体管道上，确保连接牢固。

3.3.2 在主机上选择相应的测量模式和参数。

3.3.3 开始测量并观察显示屏上的实时数据。

3.4 停止测量：3.4.1 测量结束后，按下主机上的停止键，停止测量。

3.4.2 关闭LS1206B旋浆式流速仪。

4、注意事项：4.1 在使用LS1206B旋浆式流速仪之前，应仔细阅读使用说明书。

4.2 请勿在高温、高湿度、有腐蚀性气体的环境中使用该仪器。

4.3 使用前应检查仪器和传感器是否损坏，如有损坏应及时更换。

4.4 请勿将LS1206B旋浆式流速仪浸入液体中以避免损坏。

附件：1、使用说明书：包含LS1206B旋浆式流速仪的详细使用说明和操作步骤。

2、传感器连接图：图示了传感器与主机的连接方式，以及应注意的细节。

法律名词及注释：1、保修：根据相关法律规定，对于产品出现的质量问题，制造商将提供一定期限的免费保修服务。

2、法律责任：根据相关法律规定，如果产品在使用过程中引发安全问题或给用户带来损失，制造商将承担相应的法律责任。

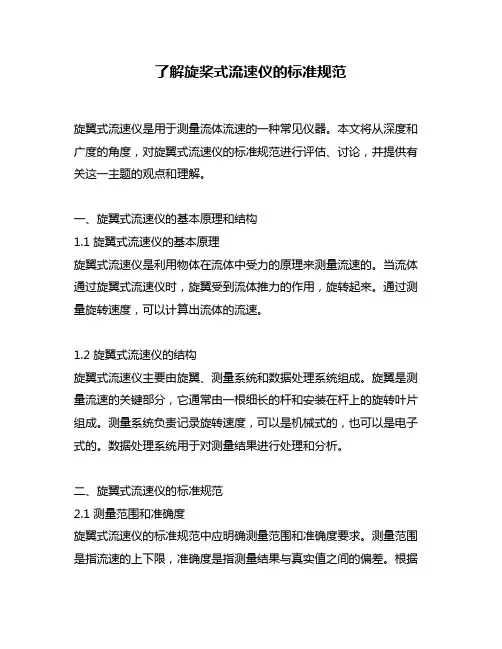

了解旋桨式流速仪的标准规范旋翼式流速仪是用于测量流体流速的一种常见仪器。

本文将从深度和广度的角度，对旋翼式流速仪的标准规范进行评估、讨论，并提供有关这一主题的观点和理解。

一、旋翼式流速仪的基本原理和结构1.1 旋翼式流速仪的基本原理旋翼式流速仪是利用物体在流体中受力的原理来测量流速的。

当流体通过旋翼式流速仪时，旋翼受到流体推力的作用，旋转起来。

通过测量旋转速度，可以计算出流体的流速。

1.2 旋翼式流速仪的结构旋翼式流速仪主要由旋翼、测量系统和数据处理系统组成。

旋翼是测量流速的关键部分，它通常由一根细长的杆和安装在杆上的旋转叶片组成。

测量系统负责记录旋转速度，可以是机械式的，也可以是电子式的。

数据处理系统用于对测量结果进行处理和分析。

二、旋翼式流速仪的标准规范2.1 测量范围和准确度旋翼式流速仪的标准规范中应明确测量范围和准确度要求。

测量范围是指流速的上下限，准确度是指测量结果与真实值之间的偏差。

根据应用领域的不同，旋翼式流速仪的测量范围和准确度要求也会有所不同。

2.2 环境适应性要求旋翼式流速仪在不同的环境中使用，需要具备一定的适应性。

标准规范中应包含环境适应性要求，如对温度、湿度、压力等环境条件的兼容性要求。

2.3 接口和数据输出格式旋翼式流速仪通常需要与其他设备或系统进行数据交互。

标准规范中应明确接口类型和数据输出格式，以确保旋翼式流速仪与其他设备的兼容性和数据传输的准确性。

2.4 标定和校准要求为确保旋翼式流速仪的准确性和可靠性，标准规范中应包含标定和校准的要求。

标定是指对旋翼式流速仪进行初次设定，校准是指对已经使用一段时间的旋翼式流速仪进行检验和修正。

三、观点和理解旋翼式流速仪是测量流体流速的重要工具之一。

标准规范对旋翼式流速仪的要求起到了指导作用，可以确保仪器的准确性、可靠性和适用性。

对于我个人而言，我认为旋翼式流速仪的标准规范应当注重以下几个方面：对测量范围和准确度的要求应根据具体应用场景进行细化。

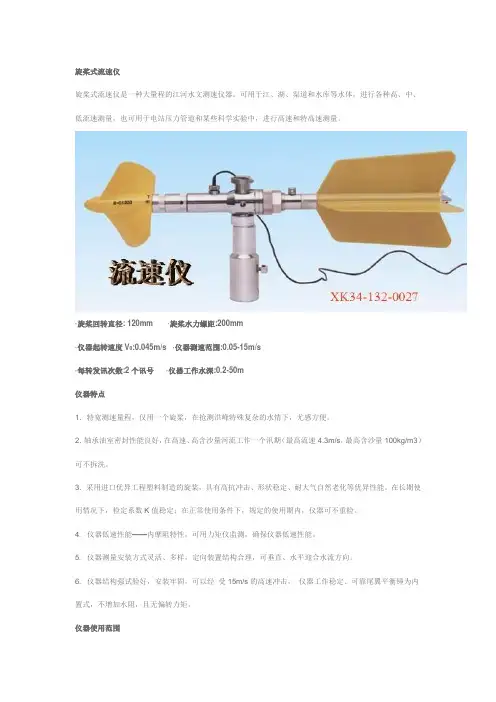

旋桨式流速仪旋桨式流速仪是一种大量程的江河水文测速仪器。

可用于江、湖、渠道和水库等水体，进行各种高、中、低流速测量，也可用于电站压力管道和某些科学实验中，进行高速和特高速测量。

·旋桨回转直径: 120mm ·旋桨水力螺距:200mm·仪器起转速度V0:0.045m/s ·仪器测速范围:0.05-15m/s·每转发讯次数:2个讯号·仪器工作水深:0.2-50m仪器特点1．特宽测速量程，仅用一个旋桨，在抢测洪峰特殊复杂的水情下，尤感方便。

2．轴承油室密封性能良好，在高速、高含沙量河流工作一个汛期（最高流速4.3m/s，最高含沙量100kg/m3）可不拆洗。

3．采用进口优异工程塑料制造的旋桨，具有高抗冲击、形状稳定、耐大气自然老化等优异性能。

在长期使用情况下，检定系数K值稳定；在正常使用条件下，规定的使用期内，仪器可不重检。

4. 仪器低速性能——内摩阻特性，可用力矩仪监测，确保仪器低速性能。

5. 仪器测量安装方式灵活、多样，定向装置结构合理，可垂直、水平迎合水流方向。

6. 仪器结构强试验好，安装牢固，可以经受15m/s的高速冲击，仪器工作稳定、可靠尾翼平衡锤为内置式，不增加水阻，且无偏转力矩。

仪器使用范围一、几种常用的安装方法二、技术指标1．旋桨回转直径：F120mm2．旋桨螺距：200mm（理论）3．仪器起转速度：Vo=0.045m/s 4．仪器临界速度：Vk=≤0.135．仪器测速范围：0.03～15m/s 6．发讯元器件：磁钢——干簧管7．每转发讯次数：2个讯号8．相对误差：V≥Vk时，＜1.5%V＜Vk时，＜±5%9．仪器工作水深：0.2～50m10. 使用工作水温：0～+40℃11. 水中悬移质含水沙量：≤50kg/m312.续工作时数：24h（含沙量50kg,流速5m/s水流条件）13. 开关触点容量：电流≤50mA电压≤6V三、主要结构按仪器工作原理流速仪主机可分为：旋转部件、发讯部件、身架部件和尾翼部件。
