《结构力学》课程教学大纲课程类别：专业基础课适用专业：建筑工程技术适用层次：高起专适用教育形式：网络教育/成人教育考核形式：考试所属学院：土木工程与建筑学院先修课程：理论力学、材料力学一、课程简介结构力学是土木工程专业的一门重要的专业课，通过结构力学课程的学习，使学生掌握杆件结构的计算原理，掌握各类结构的受力分析方法，为后续学习相关专业课程以及进行结构设计和科学研究打好力学基础。

包括体系几何构造分析、影响线、静定结构的内力和位移计算、超静定结构的内力和位移计算等内容。

二、课程学习目标通过本课程的学习, 使学生掌握杆件结构的计算原理，掌握各类结构的受力分析方法，逐渐培养学生的计算能力及综合运用结构力学知识去分析、解决实际工程问题的能力。

课程的具体目标如下：课程目标1：了解结构力学的研究对象，结构计算简图及简化要点。

课程目标2：掌握平面几何不变体系的组成规律。

课程目标3：掌握静定结构内力分析和位移计算的原理及方法。

课程目标4：掌握超静定结构内力分析和位移计算的原理及方法。

课程目标5：了解结构动力计算的基础知识。

三、与其他课程的关系此门课程为专业基础课，起到承上启下的作用，要先修完理论力学、材料力学等课程，才能修本门课程，也是后续钢结构、钢筋混凝土设计原理、气体结构等专业课程学习的基础。

四、课程主要内容和基本要求本门课程主要包括以下几块内容：几何构造分析、静定结构的内力计算、图乘法求静定结构的位移、机动法作影响线、力法及位移法解算超静定结构力学问题；其中力法是结构力学的核心内容，其要先学完静力学后学习超静定结构，力法是解决超静定结构问题的基本算法。

第一章绪论『知识点』结构力学的研究对象及任务；结构的计算简图及简化要点；杆件的分类；荷载的分类。

『基本要求』1、识记：计算简图，荷载。

2、领会：荷载的性质及分类。

3、简单应用：要求学生学习后能对简单的实际结构画出计算简图。

『关键知识』结构的计算简图。

『重点』计算简图的简化要点。

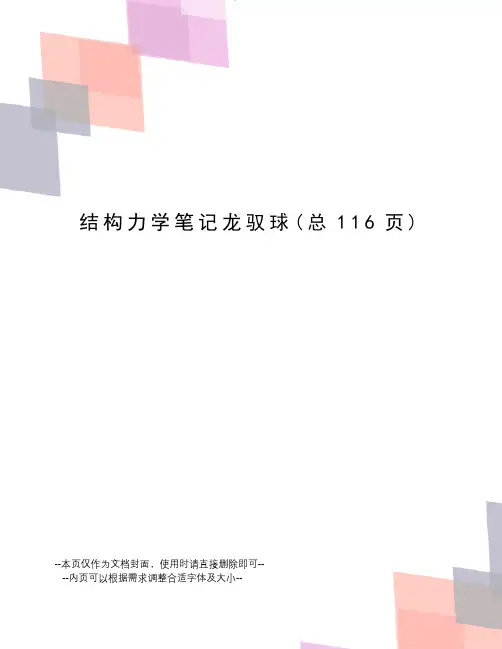

结构力学笔记龙驭球(总116页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--第一章绪论一、教学内容结构力学的基本概念和基本学习方法。

二、学习目标了解结构力学的基本研究对象、方法和学科内容。

明确结构计算简图的概念及几种简化方法，进一步理解结构体系、结点、支座的形式和内涵。

理解荷载和结构的分类形式。

在认真学习方法论——学习方法的基础上，对学习结构力学有一个正确的认识，逐步形成一个行之有效的学习方法，提高学习效率和效果。

三、本章目录§1-1 结构力学的学科内容和教学要求§1-2 结构的计算简图及简化要点§1-3 杆件结构的分类§1-4 荷载的分类§1-5 方法论(1)——学习方法(1)§1-6 方法论(1)——学习方法(2)§1-7 方法论(1)——学习方法(3)§1-1 结构力学的学科内容和教学要求1. 结构建筑物和工程设施中承受、传递荷载而起骨架作用的部分称为工程结构,简称结构。

例如房屋中的梁柱体系，水工建筑物中的闸门和水坝，公路和铁路上的桥梁和隧洞等。

从几何的角度，结构分为如表所示的三类:分类名称特点实例杆件结构由杆件组成的结构，是结构力学的研究对象梁、拱、刚架、桁架板壳结构又称壁结构，几何特征是其厚度要比长度和宽度小得多房屋中的楼板和壳体屋盖实体结构长、宽、厚三个尺度大小相仿水工结构中的重力坝2.结构力学与理论力学、材料力学、弹塑性力学有着密切的关系。

理论力学着重讨论物体机械运动的基本规律，而其他三门力学着重讨论结构及其构件的强度、刚度、稳定性和动力反应等问题。

其中材料力学以单个杆件为主要研究对象，结构力学以杆件结构为主要研究对象，弹塑性力学以实体结构和板壳结构为主要研究对象。

学习好理论力学和材料力学是学习结构力学的基础和前提。

结构力学的任务是根据力学原理研究外力和其他外界因素作用下结构的内力和变形，结构的强度、刚度、稳定性和动力反应，以及结构的几何组成规律。

第6章力法6.1 复习笔记本章重点介绍了力法的原理以及如何运用力法对超静定结构在各种荷载作用下的内力和位移进行求解。

首先，从单次超静定结构到多次超静定结构，对力法的解题步骤进行了归纳并推导出了力法的典型方程；随后，论述了超静定结构超静定次数的判定方法，演示了刚架、排架、桁架、组合结构、对称结构在荷载作用以及支座移动和温度改变下的力法分析步骤，讨论了基于力法和虚功原理的超静定结构的位移计算思路；最后，强调了超静定结构计算中校核的重要性，以确保最终计算结构的准确性和可靠性。

一、力法的基本概念1．力法的基本未知量、基本体系和基本方程力法的基本概念，包括基本未知量、基本体系、基本结构以及基本方程见表6-1-1，此外，表中还归纳了超静定结构的力法分析步骤。

表6-1-1 力法的基本未知量、基本体系和基本方程2．多次超静定结构的力法分析（见表6-1-2）表6-1-2 多次超静定结构的力法分析步骤3．力法典型方程从一次超静定结构的力法分析到二次超静定结构的力法分析，可以发现一定的规律，那么具有n次超静定结构的力法典型方程归纳如下：式中，ΔiP表示由荷载产生的沿X i方向的位移；δij表示由单位力X j＝1产生的沿X i＝1方向的位移，常称为柔度系数，且δij＝δji。

在解得多余未知力之后，超静定结构的内力可根据叠加原理计算如下：或根据结构受力平衡求解。

二、超静定次数的确定——力法的前期工作（见表6-1-3）表6-1-3 超静定次数的确定——力法的前期工作三、力法解超静定刚架和排架（见表6-1-4）表6-1-4 力法解超静定刚架和排架四、力法解超静定桁架和组合结构（见表6-1-5）表6-1-5 力法解超静定桁架和组合结构五、力法解对称结构（表6-1-6）表6-1-6 力法解对称结构。

第6章力法6.1 复习笔记一、超静定次数的确定——力法的前期工作1．超静定结构的静力平衡特征和几何构造特征（1）静力平衡特征一个结构，如果它的支座反力和各截面的内力不能完全由静力平衡条件唯一地加以确定，就称为超静定结构。

（2）几何构造特征超静定结构是有多余约束的几何不变体系。

2．超静定次数的确定（1）从几何构造看，超静定次数＝多余约束的个数。

（2）从静力分析看，超静定次数＝未知力个数－平衡方程的个数。

（3）求超静定次数时，应注意以下事项：①撤去一根支杆或切断一根链杆，等于拆掉一个约束；②撤去一个铰支座或撤去一个单铰，等于拆掉两个约束；③撤去一个固定端或切断一个梁式杆，等于拆掉三个约束；④在连续杆中加入一个单铰，等于拆掉一个约束；⑤不要把必要约束拆掉；⑥要把全部多余约束都拆除。

二、力法的基本概念1.力法的基本未知量、基本体系和基本方程 （1）力法的基本未知量把多余未知力的计算问题当作超静定问题的关键问题，把多余未知力当作处于关键地位的未知力——称为力法的基本未知量。

（2）力法的基本体系和基本结构①含有多余未知力的静定结构，称为力法的“基本体系”； ②去掉多余约束力和荷载后的静定结构，称为力法的“基本结构”。

（3）力法的基本方程11δ——基本结构在单位未知力单独作用下沿1X 方向的位移；1X ——未知力；1P ∆——基本结构在荷载单独作用下沿1X 方向的位移。

2.多次超静定结构的计算 （1）二次超静定结构①图6-1-1（a ）为二次超静定结构，取B 点两个支杆为多余约束，用X 1、X 2作为基本未知量代替，则基本体系如图6-1-1（b ）所示。

图6-1-1②二次超静定结构的力法基本方程（2）多次超静定——力法典型方程——由荷载产生的沿方向的位移；——由单位力产生的沿方向的位移，常称为柔度系数。

在得到多余未知力的数值之后，超静定结构的内力可根据平衡条件求出，或者根据叠加原理用下式计算三、力法解超静定刚架和排架1.刚架的解法步骤（1）选取基本体系；（2）列出力法方程；（3）求系数和自由项；（4）求多余未知力；（5）作内力图。
