级航空发动机原理期末考试复习

  • 格式：docx
  • 大小：236.88 KB
  • 文档页数：7

下载文档原格式

  / 7

合集下载

北航 航空发动机原理 期末考试知识点总结

北航 航空发动机原理 期末考试知识点总结
(a)设计状态的流动情况 πe 设计和 A9/A8 相匹配 实现了完全膨胀，P9= P0， 按 A9/A8 确定 M9 的大小， M9 ＝M9 设计>1; (b) πe>πe 设计时的流动情况 A9/A8 没有改变，所以 M9= M9 设计， 但 P9> P0 ，喷管不完全膨胀，喷管外有膨胀波系 ; (c) πe<πe 设计时的流动情况 同样的 A9/A8 使得 M9= M9 设计， P9 < P0 ，喷管过度膨胀，喷管外有压缩波系 (d) πe<<πe 设计，使 P9 < P0 /2 时流动情况
发动机稳定状态各部件共同工作
各部件共同工作条件（相互制约） ： – 流量连续（质量流量平衡） 压气机～涡轮Tt4/Tt2 等值线及物理意义： – 流通能力正比于增压比，反比于增温比 涡轮～尾喷管膨胀比与几何通道面积的关系： – 对于涡喷和分排涡扇发动机，当几何不可调节且涡轮、尾喷 管均处于临界或超临界状态时，涡轮膨胀比不变
出现有分离的过度膨胀， 喷管内出现正激波，推力损失严重 不允许喷管进入这种工作状态。
取决于喷管压比和面积比 为减小损失，面积比（A9/A8）应设计成可调节，且与喷管可用膨胀比成正比
发动机基本工作原理及热力循环
不同类型发动机的组成、工作过程 涡喷：进气道，压气机，燃烧室，涡轮，尾喷管 由进气道进气压气机增压燃烧室加热涡轮中膨胀作功带动压气机尾喷管中 膨胀加速高速排出体外 涡扇：进气道，风扇，压气机，燃烧室，涡轮， （混合器） ，尾喷管 分排工作过程： 进气道进气风扇增压气流分为两股 内涵气流压气机增压燃烧室加热涡轮膨胀作功带动风扇和压气机 内涵尾喷管膨胀加速排气到体外 外涵气流外涵道外涵尾喷管膨胀加速排气到体外 混排工作过程： 进气道进气风扇增压气流分为两股 内涵气流压气机增压燃烧室加热涡轮膨胀作功带动风扇和压气机 进入混合器 外涵气流外涵道进入混合器 两股气流在混合器中掺混尾喷管膨胀加速排气到体外 涡轮螺桨发动机：进气道，压气机，燃烧室，涡轮，螺旋桨，尾喷管 进气道进气压气机增压燃烧室加热涡轮膨胀作功带动压气机和螺旋桨尾喷 管膨胀加速排气到体外 涡轮轴发动机：进气道，压气机，燃烧室，涡轮，旋翼，尾喷管 进气道进气压气机增压燃烧室加热涡轮膨胀作功带动压气机和直升机旋 翼尾喷管减速扩压？排气到体外 推力的产生及计算公式 基本原理：流经发动机的气流受到力的作用产生加速度，气流必定产生一个大小相等、方向 相反的反作用力作用于发动机 涡喷： 对于亚音速飞机，由于发动机对气流扰动较小,可以近似认为: Feff F 对于超音速飞机在超音速飞行时激波的出现 发动机安装位置的影响因素 Fef f F 三项损失不容忽视（附加，压差，摩擦阻力）

发动机原理期末复习题1

发动机原理期末复习题1

一、单选题第一章工程热力学基础１、与外界无质量交换的系统称之为。

Ａ. 绝热系统Ｂ. 闭口系统Ｃ. 开口系统Ｄ. 孤立系统3、与外界无热量交换的系统称之为Ａ. 绝热系统Ｂ. 闭口系统Ｃ. 开口系统Ｄ. 孤立系统3、与外界即无质量也无热量交换的系统称之为Ａ. 绝热系统Ｂ. 闭口系统Ｃ. 开口系统Ｄ. 孤立系统4、用来描述气体热力状态的物理量是Ａ. 膨胀功Ｂ. 容积功Ｃ. 内能 D. 热量5、热力系统的各参量中，属于过程量的是Ａ. 压力Ｂ. 熵Ｃ. 内能 D. 热量6、热力系统的基本状态参数包括Ａ. 压力、内能和温度Ｂ. 内能、熵和比容Ｃ. 压力、熵和温度 D. 压力、比容和温度7、理想气体是指Ａ. 气体分子本身占有一定体积，分子之间无相互作用力。

Ｂ. 气体分子本身不占有体积，分子之间无相互作用力。

Ｃ. 气体分子本身不占有体积，分子之间有相互作用力。

D. 气体分子本身占有一定体积，分子之间有相互作用力。

8、对于理想气体，内能是的单值函数。

Ａ. 压力Ｂ. 熵Ｃ. 温度 D. 比容9、热力系统规定Ａ. 热力系统对外界做功为正，传出热力系统的热量为负值。

Ｂ. 热力系统对外界做功为负，传入热力系统的热量为负值。

Ｃ. 外界对热力系统做功为正，传入热力系统的热量为正值。

D. 外界对热力系统做功为负，传出热力系统的热量为正值。

10、下列描述正确的是Ａ. 比容ν的变化量标志着有无做功，温度T的变化量标志着有无传热。

Ｂ. 压力P的变化量标志着有无做功，温度T的变化量标志着有无传热。

Ｃ. 压力P的变化量标志着有无做功，熵s的变化量标志着有无传热。

D. 比容ν的变化量标志着有无做功，熵s的变化量标志着有无传热。

11、是热力系统与外界之间依靠温差来传递的能量形式。

Ａ. 内能Ｂ. 热量Ｃ. 动能Ｄ. 功12、一个热力过程，熵s的变化量大于零，标志着：。

Ａ. 系统对外界做功Ｂ. 外界对系统做功Ｃ. 系统吸热 D. 系统放热13、关于内能的说法，哪一个不正确？。

航空发动机原理复习思考题

航空发动机原理复习思考题

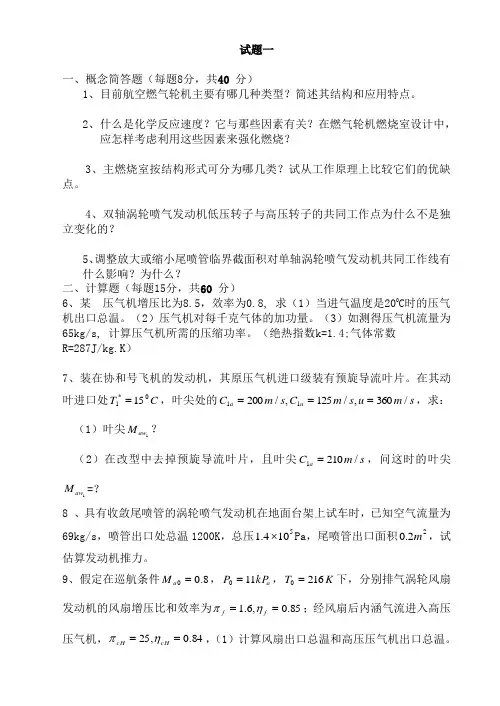

试题一一、概念简答题（每题8分，共40 分）1、目前航空燃气轮机主要有哪几种类型？简述其结构和应用特点。

2、什么是化学反应速度？它与那些因素有关？在燃气轮机燃烧室设计中，应怎样考虑利用这些因素来强化燃烧？3、主燃烧室按结构形式可分为哪几类？试从工作原理上比较它们的优缺点。

4、双轴涡轮喷气发动机低压转子与高压转子的共同工作点为什么不是独立变化的？5、调整放大或缩小尾喷管临界截面积对单轴涡轮喷气发动机共同工作线有什么影响？为什么？二、计算题（每题15分，共60 分）6、某 压气机增压比为8.5，效率为0.8, 求（1）当进气温度是200C 时的压气机出口总温。

（2）压气机对每千克气体的加功量。

（3）如测得压气机流量为65kg/s, 计算压气机所需的压缩功率。

（绝热指数k=1.4;气体常数R=287J/kg.K ）7、装在协和号飞机的发动机，其原压气机进口级装有预旋导流叶片。

在其动叶进口处C T 0*115=，叶尖处的s m u s m C s m C u a /360,/125,/20011===，求：（1）叶尖1aw M ？（2）在改型中去掉预旋导流叶片，且叶尖s m C a /2101=，问这时的叶尖1aw M =？8 、具有收敛尾喷管的涡轮喷气发动机在地面台架上试车时，已知空气流量为69kg/s ，喷管出口处总温1200K ，总压5104.1⨯Pa ，尾喷管出口面积22.0m ，试估算发动机推力。

9、假定在巡航条件8.00=a M ，a kP P 110=，K T 2160=下，分别排气涡轮风扇发动机的风扇增压比和效率为85.0,6.1==f f ηπ；经风扇后内涵气流进入高压压气机，84.0,25==cH cH ηπ，（1）计算风扇出口总温和高压压气机出口总温。

（2）若高压涡轮进口总温为1500K ，近似计算高压涡轮出口总温（计算时忽略涡轮叶片冷却空气量，燃气流量与空气量的差别以及燃烧室总压损失）；（3）假定高压涡轮效率90.0=TH η，计算其出口总压。

航空发动机复习资料

航空发动机复习资料

一、填空题1.推力是发动机所有部件上的代数和。

2.航空发动机压气机可以分成、和等三种类型。

3. 发动机是我国首台两倍音速飞机用发动机。

4．燃气涡轮发动机的核心机由压气机、燃烧室和组成5.在轴流式压气机的工作叶轮内，气流相对速度，压力、密度增加。

6. 加力燃烧室点火方式一般有：、、三种。

7.航空发动机的燃烧室类型可以分为燃烧室、燃烧室和燃烧室。

8.在压气机平面叶栅内的流动分析中，绝对速度、相对速度和牵连速度之间的关系可以用表示。

9. 发动机的推重比是指海平面静止条件下与之比。

10.发动机内机械能一定时，获得这部分能量的空气流量越大，发动机的推力，这个原理称为涡扇发动机的。

11.涡轮的基本类型主要分为涡轮和涡轮12.发动机是中国首款自主研发的涡轮轴发动机。

13. 航空燃气涡轮发动机是将转化为的动力装置。

14. 涡轮冷却的气源主要来自、、。

15. 在轴流式压气机的整流环内，气流绝对速度，压力增加。

16. 加力燃烧室的燃烧过程是由、和三部分组成。

17. 加力燃烧室中的作用是使气流产生紊流，形成回流区，加速混合气形成，加强燃烧过程。

18. 只要是绝能流动，不管有无流动损失，和不变。

19. 超声速气流一般通过一道激波，将被减速为亚声速气流。

20.燃烧室的点火一般分为点火和点火两种形式。

21.压气机增压比的定义是压气机压力与压力的比值。

22.为了降低燃气轮机的耗油率同时又能输出较大的功率，设计增压比一般大于增压比，低于增压比。

23. 燃气涡轮发动机的核心机由、和组成。

24. 在压气机平面叶栅内的流动分析中，组成速度三角形的三个速度名称分别为、和。

25. 燃气流过涡轮导向器内，其速度，压力。

26. 在0～9站位系统中，进气道出口为站位。

27.涡轮落压比的定义是涡轮压力与压力的比值。

二、选择题1．航空燃气涡轮喷气发动机经济性的指标是（）。

A.单位推力B.燃油消耗率C.涡轮前燃气总温D.喷气速度2．航空发动机研制和发展面临的特点不包括下列哪项（）。

航空发动机原理复习题

航空发动机原理复习题

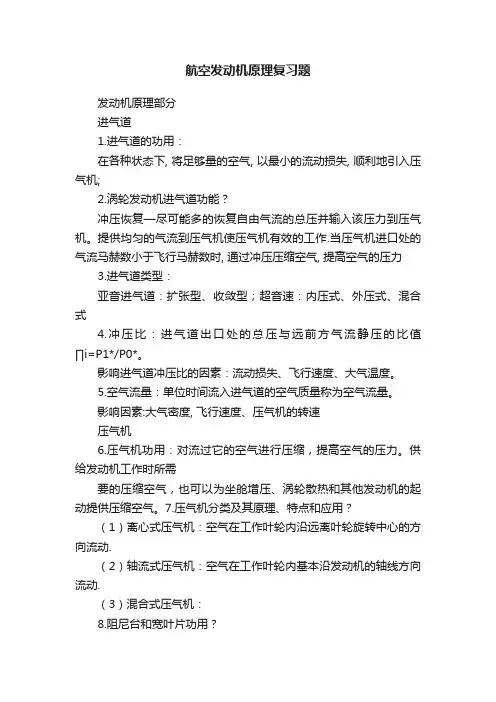

航空发动机原理复习题发动机原理部分进气道1.进气道的功用：在各种状态下, 将足够量的空气, 以最小的流动损失, 顺利地引入压气机;2.涡轮发动机进气道功能？冲压恢复—尽可能多的恢复自由气流的总压并输入该压力到压气机。

提供均匀的气流到压气机使压气机有效的工作.当压气机进口处的气流马赫数小于飞行马赫数时, 通过冲压压缩空气, 提高空气的压力3.进气道类型：亚音进气道：扩张型、收敛型；超音速：内压式、外压式、混合式4.冲压比：进气道出口处的总压与远前方气流静压的比值∏i=P1*/P0*。

影响进气道冲压比的因素：流动损失、飞行速度、大气温度。

5.空气流量：单位时间流入进气道的空气质量称为空气流量。

影响因素:大气密度, 飞行速度、压气机的转速压气机6.压气机功用：对流过它的空气进行压缩，提高空气的压力。

供给发动机工作时所需要的压缩空气，也可以为坐舱增压、涡轮散热和其他发动机的起动提供压缩空气。

7.压气机分类及其原理、特点和应用？（1）离心式压气机：空气在工作叶轮内沿远离叶轮旋转中心的方向流动.（2）轴流式压气机：空气在工作叶轮内基本沿发动机的轴线方向流动.（3）混合式压气机：8.阻尼台和宽叶片功用？阻尼台：对于长叶片，为了避免发生危险的共振或颤振，在叶身中部带一个减振凸台。

宽弦叶片：大大改善叶片减振特性。

与带减振凸台的窄弦风扇叶片比，具有流道面积大，喘振裕度宽，及效率高和减振性好的优点。

9.压气机喘振：是气流沿压气机轴向发生的低频率、高振幅的气流振荡现象。

10.喘振的表现:发动机声音由尖锐转为低沉，出现强烈机械振动.压气机出口压力和流量大幅度波动，出现发动机熄火.发动机进口处有明显的气流吞吐现象，并伴有放炮声.11.造成喘振的原因？气流攻角过大，使气流在大多数叶片的叶背处发生分离。

燃烧室12.燃烧室的功用及有几种基本类型?功用：用来将燃油中的化学能转变为热能，将压气机增压后的高压空气加热到涡轮前允许的温度，以便进入涡轮和排气装置内膨胀做功。

航空发动机原理期末测试

航空发动机原理期末测试

航空发动机原理期末测试航空燃气涡轮发动机分为（）[单选题] *a 离心式和轴流式两种类型b 吸气式和增压式两种类型c 冲击式和反力式两种类型d 涡喷,涡桨,涡扇和涡轴等类型(正确答案)航空燃气涡轮发动机是将（） [单选题] *a 动能转变为热能的装置b 热能转变为机械能的装置(正确答案)c 动能转变为机械能的装置d 势能转变为热能的装置燃气涡轮喷气发动机的推力与流过发动机的空气质量之比称为（） [单选题] *a 压力比b 推重比c 流量比d 单位推力(正确答案)请选择您认为.燃气涡轮喷气发动机的理想循环是（） [单选题] *a 定压加热循环(正确答案)b 定容加热循环c 定温加热循环d 绝热循环推进功率等于( )[单选题] *a 单位时间内发动机产生的可用动能b 单位时间内发动机加热量c 推力乘以飞行速度(正确答案)d 单位时间内发动机产生的机械能涡轮喷气发动机的热效率是 [单选题] *a 单位时间发动机产生的机械能与单位时间内发动机燃油完全燃烧时放出的热量之比(正确答案)b 发动机的推力与动能之比c 发动机完成的推进功与可用动能之比d 推进功率与单位时间内发动机燃油完全燃烧时放出的热量之比涡轮喷气发动机的总效率等于发动机的热效率与推进效率相 [单选题] *a 乘(正确答案)b 除c 加d 减涡轮喷气发动机的总效率是 [单选题] *a 单位时间发动机产生的机械能与单位时间内发动机燃油完全燃烧时放出的热量之比b 发动机的推力与动能之比c 发动机完成的推进功与可用动能之比d 推进功率与单位时间内发动机燃油完全燃烧时放出的热量之比(正确答案)影响燃气涡轮喷气发动机实际热效率的因素有（） [单选题] *a 涡轮前燃气总温；发动机的增压比；压气机效率和发动机的重量b 涡轮前燃气总温；发动机的增压比；压气机效率和涡轮效率(正确答案)c 发动机的增压比；发动机的重量和长度d 涡轮前燃气总温；发动机的重量和最大横截面积（）不是影响火焰传播速度的因素 [单选题] *a 混合气的余气系数b 燃油的雾化程度c 流动状态d 喷气速度(正确答案)（）不属于轴流式压气机的叶型损失 [单选题] *a 摩擦损失b 分离损失c 激波损失d 倒流损失(正确答案)超音速进气道可分为（）三种类型 [单选题] *a 离心式、轴流式和混合式b 直流式、回流式和折流式c 离心式、气动式和冲击式d 外压式、内压式和混合式(正确答案)单转子燃气涡轮发动机中的轴流式压气机叶片的长度从第一级到最后一级是（）[单选题] *a 逐级增大的b 逐级减小的(正确答案)c 逐级不变的d 逐级先增大后变小的当飞行马赫数保持一定时,涡喷发动机的燃油消耗率与发动机的总效率（） [单选题] *a 无关b 成正比c 成反比(正确答案)d 的平方根成正比当压气机的实际流量系数大于流量系数的设计值时,空气流过工作叶轮时，会在叶片的（）处发生气流分离 [单选题] *a 叶盆(正确答案)b 叶背c 叶根d 叶尖当压气机的实际流量系数小于流量系数的设计值时,空气流过工作叶轮时，会在叶片的（）处发生气流分离 [单选题] *a 叶盆b 叶背(正确答案)c 叶根d 叶尖发动机压气机的喘振裕度是指（） [单选题] *a 起飞线和工作线的距离b 爬升线和工作线的距离c 巡航线和工作线的距离d 喘振线和工作线的距离(正确答案)航空燃气涡轮发动机的燃烧室中 ,大致可分为（） [单选题] *a 层流区,紊流区和旋流区b 冲击区,反力区和压力区c 主燃区,补燃区和掺混区(正确答案)d 直流区,回流区和折流区航空燃气涡轮发动机的压气机效率 [单选题] *a 为压气机实际功与压气机理想绝热缩功之比b 为压气机理想绝热缩功与压气机实际功之比(正确答案)c 为压气机流动损失功与压气机实际功之比d 为压气机流动损失功与压气机理想绝热缩功航空燃气涡轮发动机中燃烧室的第一股进气的功用是（） [单选题] *a 冷却涡轮b 降低温度c 参加燃烧(正确答案)d 冷却火焰筒进气道的冲压比是（） [单选题] *a 进气道出口处的总压与来流总压之比b 进气道出口处的总压与来流静压之比(正确答案)c 进气道进口处的总压与来流总压之比d 进气道进口处的总压与来流静压之比进气道的总压恢复系数的大小反映了（）的大小 [单选题] *a 流动损失(正确答案)b 压力变化c 气流速度变化d 流场均匀程度进气道的总压恢复系数是（） [单选题] *a 进气道出口处的总压与来流静压之比值b 进气道进口处的总压与来流总压之比值c 进气道出口处的总压与来流总压之比值(正确答案)d 进气道进口处的总压与来流静压之比值进入燃烧室的燃油流量与进入燃烧室的空气流量之比叫（） [单选题] *a 燃烧室的油气比(正确答案)b 燃烧室的流量比c 燃烧室的速度比d 燃烧室的余气系数可调进口导流叶片和整流叶片的防喘原理是：改变速度三角形的( )，使相对气流方向和设计状态下的方向趋于基本一致。

飞行学院《航空发动机原理与构造》复习

飞行学院《航空发动机原理与构造》复习

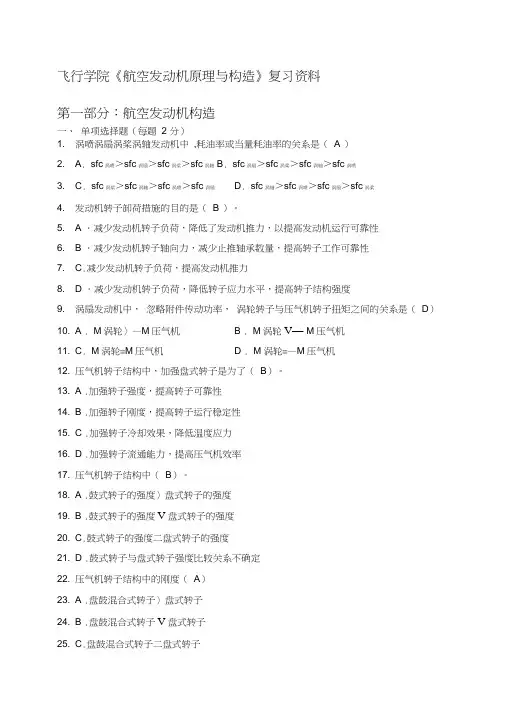

飞行学院《航空发动机原理与构造》复习资料第一部分：航空发动机构造一、单项选择题（每题 2 分）1. 涡喷涡扇涡桨涡轴发动机中,耗油率或当量耗油率的关系是（A ）2. A. sfc涡喷＞sfc涡扇＞sfc涡桨＞sfc涡轴B. sfc涡扇＞sfc涡桨＞sfc涡轴＞sfc涡喷3. C. sfc涡桨＞sfc涡轴＞sfc涡喷＞sfc涡扇D. sfc涡轴＞sfc涡喷＞sfc涡扇＞sfc涡桨4. 发动机转子卸荷措施的目的是（B ）。

5. A ．减少发动机转子负荷，降低了发动机推力，以提高发动机运行可靠性6. B ．减少发动机转子轴向力，减少止推轴承数量，提高转子工作可靠性7. C.减少发动机转子负荷，提高发动机推力8. D ．减少发动机转子负荷，降低转子应力水平，提高转子结构强度9. 涡扇发动机中，忽略附件传动功率，涡轮转子与压气机转子扭矩之间的关系是（D）10. A . M涡轮〉—M压气机 B . M涡轮V—M压气机11. C. M涡轮=M压气机 D . M涡轮=—M压气机12. 压气机转子结构中，加强盘式转子是为了（B）。

13. A .加强转子强度，提高转子可靠性14. B .加强转子刚度，提高转子运行稳定性15. C .加强转子冷却效果，降低温度应力16. D .加强转子流通能力，提高压气机效率17. 压气机转子结构中（B）。

18. A .鼓式转子的强度〉盘式转子的强度19. B .鼓式转子的强度V盘式转子的强度20. C.鼓式转子的强度二盘式转子的强度21. D .鼓式转子与盘式转子强度比较关系不确定22. 压气机转子结构中的刚度（A）23. A .盘鼓混合式转子〉盘式转子24. B .盘鼓混合式转子V盘式转子25. C.盘鼓混合式转子二盘式转子26. D .盘鼓混合式与盘式转子刚度大小关系不确定压气机静子机匣上放气机构的放气窗口通常位于（ A ）A •静子叶片处B •转子叶片处C •静子叶片与转子叶片之间D •转子叶片与静子叶片之间压气机转子工作叶片的榫头结构承载能力（D）A •燕尾形〉枞树形〉销钉式B •燕尾形〉销钉式〉枞树形C •销钉式〉枞树形〉燕尾形D •枞树形〉燕尾形〉销钉式燃烧室的燃油喷嘴结构中，稳定工作范围（A）A .蒸发式喷嘴＞离心式喷嘴B .蒸发式喷嘴V离心式喷嘴C.蒸发式喷嘴=离心式喷嘴D .蒸发式喷嘴与离心式喷嘴比较关系不能确定燃烧室火焰简上的轴向力（A）A .向前B .向后C.近似为零 D .方向不定为减少热应力，燃气涡轮发动机燃烧室火焰筒通常采用（B）结构A.无约束B. 欠静定约束C.静定约束D. 超静定约束涡轮转子工作叶片的榫头大多采用（C）结构。

发动机原理 期末复习题

发动机原理 期末复习题

发动机原理练习一
1、试分析影响循环平均压力的各因素。

2、做出一种四循环发动机实际循环的示功图（P-V ）。

3、分别做出汽油机和普通高速柴油机的理论示功图，它们各是什么循环？
4、讨论实际循环和理论循环的差异。

5、什么是指示指标？它有哪几个指标？哪个两个指标用来评定循环的动力性（做功能力）？那两个指标用来评定循环的经济性？
6、什么是发动机的有效指标？它包含哪几个指标？
7、机械损失的测定方法有哪几种？
8、什么是有效热效率？什么是有效燃料消耗率？什么是升功率？什么是机械效率？
9、四冲程发动机的换气过程分为哪几个过程？
10、 什么是超临界状态？什么是亚临界状态？它们的气体流动速度是怎样的？气缸内的压力状况又是怎样的？
11、 什么是气门重叠？它的作用是什么？
12、 分析影响循环热效率的因素?它们是如何影响循环热效率的？
13、已知：某汽油机的气缸数目6=i ，冲程数4=τ，气缸直径100=D [mm]，冲程115=S [mm]，转速3000=n [r/min]，有效功率100=e P [kW]，每小时耗油量37=B [kg/h]，燃料低热值44100=u h [kJ/kg]，机械效率83.0=m η。

求：平均有效压力me p ，有效扭矩tq T ，有效燃料消耗率e g ，有效热效率e η，升功率l N ，指示功率i P。

北航 航空发动机原理 期末考试知识点总结

北航 航空发动机原理 期末考试知识点总结

分排：外涵道
内涵道：
混排：
实际热力循环分析： 热力循环组成（P-V 图、T-S 图） 循环功＝f(增温比、增压比、部件效率…)，与循环增温比成正比，与部件效率成正比，存在 有最佳增压比πopt（循环功最大） ； 循环热效率＝f(增温比、增压比、部件效率…)，与循环增温比成正比，与部件效率成正比，
存在有最经济增压比（耗油率最低） 。
结尾正激波被推出口外
？防止喘振
特性：
尾喷管：
功能、设计要求及分类
燃气膨胀加速，气流高速排出产生反作用力推力； 调节喷管临界截面积，改变发动机工作状态； 推力换向。 流动损失小
尽可能完全膨胀 排气方向尽可能沿所希望的方向 根据需要，调节截面积尺寸 噪音低 纯收敛型 收敛--扩张型 塞式 引射 推力矢量 带反推 收敛形 收敛--扩张形
-
压气机与涡轮物理转速相等 压力平衡
发动机各部件共同工作的结果共同工作方程， 将共同工作方程表示在压气机特性图上可获 得共同工作线 共同工作线的讨论： – 共同工作线的物理意义： 发动机的工作线，飞行条件变化、外界大气条件变化、发动机转子 转速变化将引起共同工作点在工作线上移动 – 工作线位置受 A8 调节的影响： 单轴涡喷（调小 A8 则共同工作线移向喘振边界） 双轴涡喷（ A8 变化不影响高压转子共同工作线，调小 A8 对低压共 同工作线的影响与单轴发动机相反） – 当工作点向左下移动时，压气机喘振欲度减小，因此必须采取防喘措施 – 几何参数不可调节时， 采用不同控制规律不会对发动机共同工作线位置产生 影响，但共同工作点将随不同控制规律而不同，因而导致发动机性能不同 双转子发动机自动防喘机理：
– 机械能推进功率 – 动能形式损失（余速损失） 发动机－总效率：

发动机原理期末总复习

发动机原理期末总复习

发动机原理期末总复习一、引言发动机是现代交通工具中不可或缺的核心部件之一。

它的作用是将燃料能转化为机械能，驱动车辆运行。

本文将对发动机原理进行总复习，包括发动机的工作原理、主要部件及其功能、燃烧过程、冷却系统等方面的内容。

二、发动机的工作原理1. 循环过程发动机的工作原理基于循环过程，主要包括吸气、压缩、燃烧和排气四个阶段。

在吸气阶段，活塞向下运动，气门打开，使气缸内形成负压，吸入混合气。

在压缩阶段，活塞向上运动，气门关闭，将混合气压缩至最高点。

在燃烧阶段，火花塞产生火花，点燃混合气，产生爆炸力推动活塞向下运动。

在排气阶段，活塞再次向上运动，将燃烧产生的废气排出。

2. 点火系统点火系统是发动机中非常重要的部分，它的作用是在燃烧室内产生火花，点燃混合气。

点火系统包括点火线圈、火花塞和点火控制模块等组成。

点火线圈将电能转化为高压电流，通过火花塞产生火花，点燃混合气。

点火控制模块负责控制点火时机和点火能量。

三、发动机的主要部件及其功能1. 活塞与活塞环活塞是发动机中的重要部件，它与气缸配合，通过往复运动产生功。

活塞环的作用是密封气缸，防止燃烧室内的压力泄漏，并减少活塞与气缸之间的摩擦。

2. 曲轴与连杆曲轴与连杆是发动机中的关键部件，它们将活塞的往复运动转化为旋转运动。

曲轴负责将活塞运动转化为旋转运动，而连杆将曲轴的旋转运动传递给曲轴箱内的其他部件。

3. 气门与气门机构气门是控制进气和排气的关键部件，它的开闭由气门机构控制。

气门机构包括凸轮轴、气门弹簧和气门推杆等组成，通过凸轮轴的旋转运动将气门开闭。

四、燃烧过程1. 燃料供给系统燃料供给系统负责将燃料输送至燃烧室，确保燃料与空气混合的比例适当。

燃料供给系统包括燃油泵、喷油嘴和燃油滤清器等组成。

2. 燃烧室燃烧室是发动机中进行燃烧过程的地方，它的设计直接影响到燃烧效率和排放水平。

常见的燃烧室形式包括顶置燃烧室和侧置燃烧室。

3. 混合气的点火混合气的点火是燃烧过程的关键步骤，它需要适当的点火时机和点火能量。

最新级《航空发动机原理》期末考试复习

最新级《航空发动机原理》期末考试复习

《航空发动机原理》复习一、单项选择题（共20题每题2分共40分）1.以下哪个是衡量发动机经济性的性能参数（ A ）。

A EPRB FFC SFCD EGT2.涡轮风扇发动机的涵道比是（ D ）。

A流过发动机的空气流量与流过内涵道的空气流量之比B流过发动机的空气流量与流过外涵的空气流量之比C流过内涵道的空气流量与流过外涵道的空气流量之比D流过外涵道的空气流量与流过内涵道的空气流量之比3.高涵道比涡扇发动机是指涵道比大于等于（ C ）.A 2B 3C 4D 54.涵道比为4的燃气涡轮风扇发动机外涵产生的推力约占总（C ）。

A20％ B40％ C80％ D90％5.涡桨发动机的喷管产生的推力约占总推力的（ B ）A.85-90％B.10-15％C.25%D. 06.涡桨发动机使用减速器的主要优点是：( C )A能够增加螺旋桨转速而不增加发动机转速B螺旋桨的直径和桨叶面积可以增加C可以提高发动机转速而增大发动机的功率输出又能使螺旋桨保持在较低转速而效率较高D在增大螺旋桨转速情况下，能增大发动机转速7.双转子发动机高压转子转速Ｎ2与低压转子转速Ｎl之间有（ C ）A Ｎ2＜ＮlB Ｎ2＝ＮlC Ｎ2＞Ｎl D设计者确定哪个大8.亚音速进气道是一个（ A ）的管道。

A扩张形B收敛形 C先收敛后扩张形 D圆柱形9.亚音速进气道的气流通道面积是（ D ）的。

A扩张形 B收敛形 C先收敛后扩张形 D先扩张后收敛形10.气流流过亚音速进气道时，（ D ）。

A速度增加，温度和压力减小 B速度增加，压力增加，温度不变C速度增加，压力减小，温度增加 D速度减小，压力和温度增加11.在离心式压气机里两个起扩压作用的部件是（ D ）。

Ａ涡轮与压气机Ｂ压气机与歧管Ｃ叶片与膨胀器Ｄ叶轮与扩压器12.轴流式压气机的一级由（ C ）组成。

A转子和静子 B扩压器和导气管 C工作叶轮和整流环 D工作叶轮和导向器13. 空气流过压气机工作叶轮时, 气流的（ C ）。

发动机原理期末考试复习题

发动机原理期末考试复习题

发动机原理1 .发动机的机械效率大概在80%左右。

2 .发动机强化系数是指平均有效压力与活塞平均速度的乘积。

3 .分层燃烧系统目前最主要的问题是氮氧化物排放后处理困难。

4 .关于内燃机的标定功率适用范围，持续功率适用于固定动力、排灌电站、船舶等说法正确。

5 .产品电喷汽油机的空燃比大约是14.6。

6 .对于四冲程内燃机换气过程中产生排气损失，说法正确的是转速增加时，排气提前角应随之适当加大。

7 .汽油机产生爆燃的主要原因是末端混合气自燃。

8 .热量导向不属于分层燃烧缸内直喷点燃式汽油机的燃烧系统。

9 .混合气的空燃比提高不能够降低爆燃倾向。

10 .缸内直喷汽油机排放物中可能含有碳烟颗粒物。

11 .电喷汽油机喷射的一般压力为3〜4bar。

12 .电喷汽油机在冷启动工况过程中的碳氢排放量最大。

13 .三效催化反应器要求混合气的成分控制在当量空燃比1左右。

14 .缸内直喷式汽油机喷射时刻一般在进气与压缩过程。

15 .缸内直喷汽油机冷起动的影响主要取决于喷雾特性。

16 .汽油机混合气形成过程中，燃料雾化.燃料蒸汽与空气之间的扩散同步进行。

17 .下面转化特性不是用于评价三元催化转换器的性能18 .内燃机在一个工作循环中所经历的过程为进气、压缩、燃烧、膨胀、排气。

19 .开始喷射下一个循环所需要的汽油，目的是使金属壁面相接触的汽油有更多时间被加热和蒸发。

20 .做发动机全负荷速度特性时，应该将发动机的油门固定在最大位置。

21 .活塞式发动机的最佳压缩比在IO左右。

这句话是错误的22 .汽油机的燃烧室形状很多，但其共同要求是升温快。

这句话是错误的23 .增加有效功可以使汽车在高速行驶时具有良好的爬长坡到底能力。

这句话是错误的。

24 .空燃比是造成点燃式汽油机的热效率低于柴油机的主要因素。

这句话是错误的。

25 .相比而言汽油机部分负荷的泵气损失一般要大于柴油机。

26 .现行的排放法规不限制一氧化碳的排放。

这句话是错误的。

北航 航空发动机原理 期末考试知识点总结

北航 航空发动机原理 期末考试知识点总结
– A8 越大，涡轮膨胀比越大
– 复燃加力发动机 A8 必须可调，以保证主机的工作状态不受 复燃加力燃烧室工作的影响 由涵道比定义和流量连续条件： – 涵道比将随飞行条件、转子转速的变化而变化（Tt2 增加，B
增加；转速降低，B 增加）
发动机流通能力变化使进气道的工作状态受到影响 – 亚音进气道（三种流普） – 超音进气道（三种工作状态） – 功率平衡（压气机与涡轮功率平衡） 压气机功与涡轮前温度和膨胀比的关系： – 当压气机功变化时，为维持功平衡，必须改变涡轮前温度或 涡轮膨胀比以维持功平衡关系，否则转速将发生变化
（还有使循环热效率最高的最佳增压比π′opt）
发动机设计点性能
设计参数值的选择对性能参数的影响及其原因： – 提高增压比设计值 存在最佳增压比（有效功最大） 、最经济增压比（耗油率最低） 提高增压比 （不利于提高单位推力和推重比、 有利于降低耗油率） – 提高涡轮前温度设计值 对于超音速用途：有利于提高单位推力、高推重比，但耗油率也 相应增加 对于亚声速用途： 有利于高涵道比设计 （增加推力、 降低耗油率） – 提高加力温度设计值 高单位推力，但同时付出高耗油率的代价 – 提高涵道比设计值 低单位推力、低耗油率 – 风扇增压比设计值 遵循最佳分配原则 （存在使耗油率最低的最佳风扇压比和最佳涵道
单轴涡喷不同控制规律被控参数调节中介控制回路及其他主要参数随飞行条件变化的特点nconsta8constma增加lc增加需tt4增加超温危险tt4consta8constma增加lc增加但lt不变n将降低推力变小nconsttt4constma增加lc增加需lt增加则e增加需a8变大双轴涡喷不同控制规律被控参数调节中介控制回路及其他主要参数随飞行条件变化的特点tt2上升时压气机前重后轻n1有下降趋势n2有上升趋势n1consta8consttt2上升为保持n1不变tt4需提高使n2上升更多n2consta8consttt2上升为保持n2不变tt4需降低使n1下降更多tt4consta8consttt2上升n1下降n2提高发动机稳态特性发动机典型工作状态

飞行学院《航空发动机原理与构造》复习

飞行学院《航空发动机原理与构造》复习

飞行学院《航空发动机原理与构造》复习飞行学院《航空发动机原理与构造》复习资料第一部分：航空发动机构造一、单项选择题（每题2 分）1. 涡喷? 涡扇? 涡桨? 涡轴发动机,耗中油率或当量耗油率的关系是（A ）?A. sfc涡喷＞sfc涡扇＞sfc 涡桨＞sfc涡轴B. sfc涡扇＞sfc涡桨＞sfc涡轴＞sfc涡喷C. sfc涡桨＞sfc 涡轴＞sfc涡喷＞sfc涡扇 D . sfc涡轴＞sfc 涡喷＞sfc 涡扇＞sfc 涡桨2. 发动机转子卸荷措施的目的是（B）。

A ．减少发动机转子负荷，降低了发动机推力，以提高发动机运行可靠性B. 减少发动机转子轴向力，减少止推轴承数量，提高转子工作可靠性C. 减少发动机转子负荷，提高发动机推力D ．减少发动机转子负荷，降低转子应力水平，提高转子结构强度3. 涡扇发动机中，忽略附件传动功率，涡轮转子与压气机转子扭矩之间的关系是（D ）。

A. M涡轮〉—M压气机 B . M涡轮V—M压气机C. M涡轮二M压气机 D . M涡轮=—M压气机4. 压气机转子结构中，加强盘式转子是为了（B）。

A. 加强转子强度，提高转子可靠性B. 加强转子刚度，提高转子运行稳定性C?加强转子冷却效果，降低温度应力D?加强转子流通能力，提高压气机效率5. 压气机转子结构中（B）。

A ?鼓式转子的强度〉盘式转子的强度B ?鼓式转子的强度V盘式转子的强度C. 鼓式转子的强度二盘式转子的强度D ．鼓式转子与盘式转子强度比较关系不确定6. 压气机转子结构中的刚度（A）A ?盘鼓混合式转子〉盘式转子B ?盘鼓混合式转子V盘式转子C.盘鼓混合式转子二盘式转子D ?盘鼓混合式与盘式转子刚度大小关系不确定7. 压气机静子机匣上放气机构的放气窗口通常位于（A）A ?静子叶片处B ?转子叶片处C?静子叶片与转子叶片之间 D ?转子叶片与静子叶片之间8. 压气机转子工作叶片的榫头结构承载能力（D）A ?燕尾形〉枞树形〉销钉式B ?燕尾形〉销钉式〉枞树形C?销钉式〉枞树形〉燕尾形D?枞树形〉燕尾形〉销钉式9. 燃烧室的燃油喷嘴结构中，稳定工作范围（A）A. 蒸发式喷嘴〉离心式喷嘴B. 蒸发式喷嘴V 离心式喷嘴C. 蒸发式喷嘴=离心式喷嘴D .蒸发式喷嘴与离心式喷嘴比较关系不能确定10. 燃烧室火焰简上的轴向力（ A ）A.向前 B .向后C .近似为零D .方向不定11. 为减少热应力，燃气涡轮发动机燃烧室火焰筒通常采用（B ）结构?B.欠静定约束C.静定约束D.超静定约束12. 涡轮转子工作叶片的榫头大多采用（C ）结构15. 涡轮机匣考虑结构刚性要求，一般优先考虑采用（C ）机匣A .剖分式B .分段式D .剖分式和分段式A .燕尾形 C .枞树形13. 涡轮转子结构通常可以采用（A .鼓式C .鼓式，盘式及盘鼓混合式 14. 涡轮叶栅通道形式为（ A ）。

航空发动机原理复习思考题

航空发动机原理复习思考题

试题一、概念简答题（每题8分，共40分）1、目前航空燃气轮机主要有哪几种类型？简述其结构和应用特点2、什么是化学反应速度？它与那些因素有关？在燃气轮机燃烧室设计中, 应怎样考虑利用这些因素来强化燃烧？3、主燃烧室按结构形式可分为哪几类？试从工作原理上比较它们的优缺点。

4、双轴涡轮喷气发动机低压转子与高压转子的共同工作点为什么不是独立变化的？5、调整放大或缩小尾喷管临界截面积对单轴涡轮喷气发动机共同工作线有什么影响？为什么？二、计算题（每题15分，共60分）6、某压气机增压比为8.5，效率为0.8,求（1）当进气温度是20°C寸的压气机出口总温。

（2）压气机对每千克气体的加功量。

（3）如测得压气机流量为65kg/s,计算压气机所需的压缩功率。

（绝热指数k=1.4;气体常数R=287J/kg.K）7、装在协和号飞机的发动机，其原压气机进口级装有预旋导流叶片。

在其动叶进口处T1* =15°C，叶尖处的C1^200m/s l C1^125m/s,^360m/s，求：（1）叶尖M aw1 ？（2）在改型中去掉预旋导流叶片，且叶尖C“ =210m/s，问这时的叶尖M aw1= ？8、具有收敛尾喷管的涡轮喷气发动机在地面台架上试车时，已知空气流量为69kg/s，喷管出口处总温1200K,总压1.4 105Pa,尾喷管出口面积0.2m2，试估算发动机推力。

9、假定在巡航条件M a0 =0.8，P°=11kP a，T°=216K下，分别排气涡轮风扇发动机的风扇增压比和效率为-f =1.6, f =0.85 ；经风扇后内涵气流进入高压压气机，二CH =25,由=0.84，（1）计算风扇出口总温和高压压气机出口总温（2）若高压涡轮进口总温为1500K,近似计算高压涡轮出口总温（计算时忽略涡轮叶片冷却空气量，燃气流量与空气量的差别以及燃烧室总压损失）；（3）假定高压涡轮效率TH =0.90，计算其出口总压。

北航 航空发动机原理 期末考试知识点总结

北航 航空发动机原理 期末考试知识点总结
不加力涡喷发动机：
Lp ht 4 h 9 Cp(Tt 4 T )9
，
CpT0 (
k 1 k
1)
CpTt 4 (1
1

k 1 k
)
热力循环的组成（P-V 图、T-S 图） 理想循环功受循环增压比、循环增温比的影响
– 理想循环功与循环增温比成正比；存在有最佳增压比（使理想循环功最大） – 最佳增压比正比于循环增温比 理想循环热效率正比于循环增压比
比）
不同用途飞机，发动机设计循环参数参数的发展趋势: – 大型亚音速运输机为追求尽可能低的耗油率 大多采用三高设计(高总增压比，高涡轮前温度，高涵道比) – 军用超音速战斗机为追求尽可能高的单位推力和推重比 采用一高 （高涡轮前温度） 、 一中 （中等总增压比） 、 一低设计 （低 涵道比） – 提高加力温度 高加力单位推力 同时带来高加力耗油率
– A8 越大，涡轮膨胀比越大
– 复燃加力发动机 A8 必须可调，以保证主机的工作状态不受 复燃加力燃烧室工作的影响 由涵道比定义和流量连续条件： – 涵道比将随飞行条件、转子转速的变化而变化（Tt2 增加，B
增加；转速降低，B 增加）
发动机流通能力变化使进气道的工作状态受到影响 – 亚音进气道（三种流普） – 超音进气道（三种工作状态） – 功率平衡（压气机与涡轮功率平衡） 压气机功与涡轮前温度和膨胀比的关系： – 当压气机功变化时，为维持功平衡，必须改变涡轮前温度或 涡轮膨胀比以维持功平衡关系，否则转速将发生变化

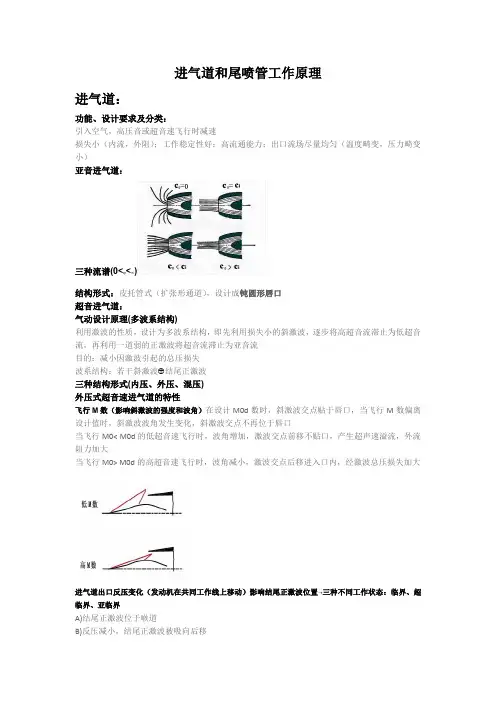

进气道和尾喷管工作原理 进气道：
功能、设计要求及分类：
引入空气，高压音或超音速飞行时减速 损失小（内流，外阻） ；工作稳定性好；高流通能力；出口流场尽量均匀（温度畸变，压力畸变 小）

航空发动机原理总复习

航空发动机原理总复习

1•影响化学反应速度的因素主要有浓度、温度、压力和活化能。

2.航空煤油的燃烧时间由蒸发时间、气相扩散混合时间、化学反应时间组成。

3.航空发动机常见的雾化喷嘴有采用压力雾化的直射式喷嘴和离心式喷嘴：采用介质气动力雾化的气动雾化式喷嘴:采用加热蒸发雾化的蒸发管式喷嘴以及采用轴旋转的离心力雾化的甩油盘式喷嘴。

4.燃烧室的压力损失可以分为流阻损失和热阻损失。

5.燃烧室主燃区的作用是稳左燃烧。

补燃区的作用是补充燃烧，消除热离解，提髙燃烧效率。

掺混区的作用是掺混降温。

6.对于航空煤油，正好完全燃烧的混合气的当量比等于1.0,余气系数等于1.0,油气比等于0.068 °7.稳泄燃烧时，为了提髙航空煤油的燃烧速度，最关键的措施是燃油的雾化。

8.在高温低压条件下必须要考虑燃饶产物的热离解。

9.航空燃气轮机燃饶室中煤油在空气中的燃烧是气液两相扩散燃烧。

10.防止火焰简烧蚀的措施是设置孔缝的气膜冷却。

11•保证燃饶室稳従燃烧采取的最重要的流动控制措施是产生回流区。

12.扩散燃烧的特点是燃烧过程取决于流体动力因素即混合时间T m,此时化学反应时间T人＜Tm，燃料燃烧的全部时间J由混合时间丫皿决定。

13.动力燃饶的特点是燃烧过程取决于化学动力因素即化学反应时间T “此时混合时间T m« J，燃料燃烧的全部时间J由化学反应时间T「决定。

14.影响化学反应速度的因素有反应物浓度、压力、温度和活化能。

15.发动机在慢车状态下排气污染物主要为CO和HC,在起飞状态下为NOx和烟粒。

19.燃烧室的基本工作要求有燃烧完全、燃烧稳左、点火可靠、压力损失小、出口温度场符合要求、尺寸小重量轻、排气污染少、寿命长。

20.燃烧室中气流流动过程包括：燃饶区中气流流动过程的组织：混合区中二股掺冷空气与高温燃气掺混过程的组织；火焰筒壁冷却过程的组织。

21.燃烧室中采取的措施有：采用扩压器，使气流减速增压：采用火焰筒使气流“分流”：采用火焰稳定器，使燃烧区中形成特殊形态的气流结构（回流区）。

级《航空发动机原理》期末考试复习

级《航空发动机原理》期末考试复习

《航空发动机原理》复习一、单项选择题（共20题每题2分共40分）1.以下哪个是衡量发动机经济性的性能参数（ A ）。

A EPR ?B FF? ?C SFCD EGT2.涡轮风扇发动机的涵道比是（? D? ）。

? ?A流过发动机的空气流量与流过内涵道的空气流量之比?B流过发动机的空气流量与流过外涵的空气流量之比? ?C流过内涵道的空气流量与流过外涵道的空气流量之比? ?D流过外涵道的空气流量与流过内涵道的空气流量之比?3.高涵道比涡扇发动机是指涵道比大于等于（ C ）.A 2? ?B 3? ?C 4?D 5 ? ?4.涵道比为4的燃气涡轮风扇发动机外涵产生的推力约占总（C ）。

? ?A20％? ? B40％? ? C80％? ? D90％?5.涡桨发动机的喷管产生的推力约占总推力的（ B ）A.85-90％B.10-15％C.25%D. 06.涡桨发动机使用减速器的主要优点是：( C )A能够增加螺旋桨转速而不增加发动机转速B螺旋桨的直径和桨叶面积可以增加C可以提高发动机转速而增大发动机的功率输出又能使螺旋桨保持在较低转速而效率较高D在增大螺旋桨转速情况下，能增大发动机转速7.双转子发动机高压转子转速Ｎ2与低压转子转速Ｎl之间有（ C ）A Ｎ2＜ＮlB Ｎ2＝ＮlC Ｎ2＞Ｎl D设计者确定哪个大?8.亚音速进气道是一个（ A? ）的管道。

? ?A扩张形? ?B收敛形? ? C先收敛后扩张形? ? D圆柱形?9.亚音速进气道的气流通道面积是（? D? ）的。

? ?A扩张形? ? B收敛形? ? C先收敛后扩张形? D先扩张后收敛形10.气流流过亚音速进气道时，（?D? ）。

? ?A速度增加，温度和压力减小? B速度增加，压力增加，温度不变?C速度增加，压力减小，温度增加? ? D速度减小，压力和温度增加?11.在离心式压气机里两个起扩压作用的部件是（ D ）。

Ａ涡轮与压气机Ｂ压气机与歧管Ｃ叶片与膨胀器Ｄ叶轮与扩压器12.轴流式压气机的一级由（?C ）组成。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

级航空发动机原理期末考试复习TYYGROUP system office room 【TYYUA16H-TYY-TYYYUA8Q8-《航空发动机原理》复习一、单项选择题（共20题每题2分共40分）1.以下哪个是衡量发动机经济性的性能参数（ A ）。

A EPRB FFC SFCD EGT2.涡轮风扇发动机的涵道比是（ D ）。

A流过发动机的空气流量与流过内涵道的空气流量之比B流过发动机的空气流量与流过外涵的空气流量之比C流过内涵道的空气流量与流过外涵道的空气流量之比D流过外涵道的空气流量与流过内涵道的空气流量之比3.高涵道比涡扇发动机是指涵道比大于等于（ C ）.A 2B 3C 4D 54.涵道比为4的燃气涡轮风扇发动机外涵产生的推力约占总（C ）。

A20％ B40％ C80％ D90％5.涡桨发动机的喷管产生的推力约占总推力的（ B ）％％ % D. 06.涡桨发动机使用减速器的主要优点是：( C )A能够增加螺旋桨转速而不增加发动机转速B螺旋桨的直径和桨叶面积可以增加C可以提高发动机转速而增大发动机的功率输出又能使螺旋桨保持在较低转速而效率较高D在增大螺旋桨转速情况下，能增大发动机转速7.双转子发动机高压转子转速Ｎ2与低压转子转速Ｎl之间有（ C ）A Ｎ2＜ＮlB Ｎ2＝ＮlC Ｎ2＞Ｎl D设计者确定哪个大8.亚音速进气道是一个（ A ）的管道。

A扩张形 B收敛形 C先收敛后扩张形 D圆柱形9.亚音速进气道的气流通道面积是（ D ）的。

A扩张形 B收敛形 C先收敛后扩张形 D先扩张后收敛形10.气流流过亚音速进气道时，（D ）。

A速度增加，温度和压力减小 B速度增加，压力增加，温度不变C速度增加，压力减小，温度增加 D速度减小，压力和温度增加11.在离心式压气机里两个起扩压作用的部件是（ D ）。

Ａ涡轮与压气机Ｂ压气机与歧管Ｃ叶片与膨胀器Ｄ叶轮与扩压器12.轴流式压气机的一级由（C ）组成。

A转子和静子 B扩压器和导气管 C工作叶轮和整流环 D工作叶轮和导向器13. 空气流过压气机工作叶轮时, 气流的（C ）。

A相对速度增加, 压力下降 B绝对速度增加, 压力下降C相对速度下降, 压力增加 D绝对速度下降, 压力增加14.空气流过压气机整流环时, 气流的（ C ）。

A速度增加, 压力下降 B速度增加, 压力增加C速度下降, 压力增加 D速度下降, 压力下降15.压气机出口处的总压与压气机进口处的总压之比称为（A ）。

A发动机的增压比 B发动机的压力比C发动机的压缩比 D发动机的容积比16.轴流式压气机的增压比等于各级增压比（D ）。

A和 B商 C差 D乘积17.多级轴流式压气机环形气流通道从前到后（B ）。

A逐渐变大Ｂ逐渐变小Ｃ先变大后变小Ｄ先变小后变大18.轴流式压气机发生喘振的根本原因是（D ）。

A压气机的级数多 B压气机的效率高 C压气机的增压比低 D在大多数叶片上发生气流分离19.燃烧室燃烧后气体的压力(C )。

A变大 B不变 C略变小 D不确定20.航空燃气涡轮发动机的燃烧室熄火的根本原因是（D ）。

A气体压力高 B气体温度低 C气体密度高 D余气系数超出了稳定燃烧的范围21.轴流式涡轮的一级由（A ）组成的。

A导向器和工作叶轮 B整流器和工作叶轮 C扩压器和工作叶轮 D静子和转子22.燃气涡轮喷气发动机的涡轮中, 两个相邻叶片间的通道是（ B）形的。

A圆柱 B收敛 C扩张 D缩扩23.燃气涡轮喷气发动机中, 燃气流过涡轮导向器时（C ）。

A速度下降, 压力提高 B速度下降, 压力下降C速度提高, 压力下降 D速度提高, 压力提高24. 空气流过轴流式涡轮的工作叶轮时, 气流的（ A ）。

A相对速度增加, 压力下降 B绝对速度增加, 压力下降C相对速度下降, 压力增加 D绝对速度下降, 压力增加25.多级轴流式涡轮气流通道从前到后是( A )的。

A逐渐变大Ｂ逐渐变小Ｃ先变大后变小Ｄ先变小后变大26.在燃气涡轮喷气发动机中, 轴流式压气机的级数（C ）涡轮的级数。

A等于 B小于 C大于 D不等于27.燃气涡轮喷气发动机中涡轮叶片比压气机叶片（A ）。

A厚, 且弯曲程度大 B薄, 且弯曲程度小C薄, 且弯曲程度大 D厚, 且弯曲程度小28.亚音速喷管是由（C ）组成的。

A排气管和整流锥 B整流锥和喷口 C中介管和喷口 D导流器和旋流器29.亚音速喷管的气流通道面积是（D ）的。

A扩张形 B收敛形C先收敛后扩张形 D先扩张后收敛形30.气流流过亚音速喷管时，（ A ）。

A速度增加，温度和压力减小 B速度增加，压力增加，温度不变C速度增加，压力减小，温度增加 D速度减小，压力和温度增加年12月7日，莱特兄弟驾驶（ D ）成功实现载人动力飞行，开启了人类航空新纪元。

A热气球 B飞艇 C载人滑翔机 D“飞行者1号”飞机32.下列发动机中不属于民用机常用发动机的是（ D ）。

A涡喷发动机 B涡扇发动机 C涡桨发动机 D涡轴发动机33.从推力公式F=qma（c9-c0）+A9(p9-p0)可以看出（ B ）。

A上式正确地反映了作用在发动机内外表面作用力的合力B上式忽略了燃油流量C上式已经考虑了发动机的附加阻力D上式中假定燃气在尾喷管中完全膨胀34.下列有关进气道的说法错误的是（ D ）A分为亚音速进气道和超音速进气道两类B气流的流动损失应尽可能小C冲压比越高，空气压力提高越大D气流通道是一直扩张的35.亚音速气流流过收敛形管道时,其（ A ）A速度增加,压力下降 B速度减小,压力下降C速度减小,压力增加 D速度增加,压力增加36.空气流过压气机时, 对压气机作用力的方向是（A ）。

A向前的 B向后的 C向上的 D向下的37.下列各部件不属于推进器的是（ C ）。

A.螺旋桨B.风扇C.尾喷管D.涡轮38.整台燃气涡轮喷气发动机中静压的最高点出现在( C )A.压气机的进口B.涡轮出口C.扩压器的出口D.燃烧室的出口39.在离心式压气机里两个起扩压作用的部件是什么（ D ）。

Ａ涡轮与压气机Ｂ压气机与歧管Ｃ叶片与膨胀器Ｄ叶轮与扩压器40.轴流式压气机的主要优点是（ B ）。

Ａ单级增压比高Ｂ迎风面积小，总增压比大Ｃ构造简单Ｄ喘振裕度大41.涡轮风扇发动机的涵道比是（D ）。

A流过发动机的空气流量与流过内涵道的空气流量之比B流过发动机的空气流量与流过外涵的空气流量之比C流过内涵道的空气流量与流过外涵道的空气流量之比D流过外涵道的空气流量与流过内涵道的空气流量之比42.航空燃气涡轮发动机的燃烧室熄火的根本原因是（ D ）。

A气体压力高 B气体温度低C气体密度高 D余气系数超出了稳定燃烧的范围43.在燃气涡轮喷气发动机中, 轴流式压气机的级数（ C ）涡轮的级数。

A等于 B小于 C大于 D不等于44.涡轮喷气发动机的涡轮中, 两个相邻叶片间的通道是（B ）形的。

A圆柱 B收敛 C扩张 D缩扩45.燃气涡轮喷气发动机涡轮落压比是（ C ）。

A.涡轮进口处的静压与出口处的总压之比B.涡轮进口处的静压与出口处的静压之比C.涡轮进口处的总压与出口处的总压之比D.涡轮进口处的总压与出口处的静压之比46.航空燃气涡轮发动机中涡轮的功用是（A ）。

A使燃气膨胀, 输出功去带动压气机和附件B给燃油增压, 提高燃油的雾化程度C压缩空气,提高空气的压力D控制发动机的转速47.亚音速喷管是由（C ）组成的。

A排气管和喷口 B整流锥和喷口C中介管和喷口 D导流器和旋流器48.下列方案中既能保持较大的发动机推力，又能提高推进效率的最佳方案是（C ）。

A增加供油量，提供更多的能量B减小涵道比，增大通过核心机的气流流量C加大喷射气流质量，降低喷射气流速度D不断提高飞行速度49.当压气机的实际流量系数大于流量系数的设计值时,空气流过工作叶轮时，会在叶片的（ A ）处发生气流分离。

A.叶盆B.叶背C.叶根D.叶尖50.下列说法错误的是（ C ）。

A多尼尔328JET飞机发动机是普惠加拿大公司提供的B PW306B发动机是高涵道比涡扇发动机C PW306B发动机拥有5级轴流式压气机D涡桨五发动机的减速器安装在发动机的前部二、简答题（共7题共48 分）1.航空发动机推力是如何产生的？答：气体流过发动机时，气体受压、受热后，总是力图向四周自由膨胀，而且由于发动机内壁及部件作用迫使气流沿给定通道流动，最终从喷管喷出。

由排气加速产生，根据牛顿第三定律，相互作用的两物体作用力与反作用力大小相等，方向相反。

气体必然施加向前的反作用力即推力。

2.写出涡喷发动机的推力的表达式，说明表达式中各符号的含义和单位？答：R=qma(C5-C飞)+（P5-P）A5R——发动机推力(N) qma——发动机空气质量流量(kg/s)C 5——喷气速度(m/s) C飞——飞行速度(m/s) P5——喷口处静压(pa)P 0——大气压力(pa) A5——喷口处截面积(m2)3.燃烧室内气流如何分股流动，两股气流作用分别是什么?一股→火焰筒中心→参加燃烧25%答:压气机→①冷却火焰筒和机匣二股→火焰筒机匣区→冷却②燃气降温→涡轮75%③补充燃烧4.轴流式压气机的增压原理是什么，并解释此增压原理？答:利用扩散增压原理来提高空气压力的。

叶轮和整流环的叶片通道都是呈扩散状，空气流过叶轮叶栅时，由于通道扩散，相对速度逐渐减小，压力逐渐升高，同时温度也相应升高。

空气流过整流环叶栅时，由于通道扩散，速度减小，压力、温度升高。

5.压气机喘振的定义、发生的原因和条件是什么,防喘措施有哪些?答：定义：由于压气机进口空气流量骤然减小而引起的气流沿压气机轴向发生低频高振幅的振荡现象。

原因：气流分离，这种分离是由于压气机工作状态严重偏离了设计工作状态而引起的。

条件：①发动机转速低于设计值过多②压气机进口总温T*1过高③压气机进口空气流量骤然减小防喘措施：①压气机中间级放气②调节静子叶片的安装角③双转子或三转子结构6.用中、英文分别写出四种燃气涡轮发动机及其五大组成部件？答：涡喷发动机turbojet engine 涡扇发动机turbofan engine涡桨发动机turboprop engine 涡轴发动机turboshaft engine进气道inlet 压气机compressor 燃烧室combustion chamber涡轮turbine 喷管nozzle7.与涡喷发动机相比，涡扇发动机有什么特点？答：①参与产生推力的空气流量大②发动机有效效率高③发动机推进效率较高④起飞、复飞推力大⑤喷气噪音低8.涡喷发动机的理想循环由绝热压缩、等压加热、绝热膨胀和等压放热四个热力过程组成，这些热力过程的完成部件和具体内容是什么？答：热力循环进气道 0-1线（绝热压缩）压气机 1-2线（绝热压缩）燃烧室 2-3线（等压加热）涡轮 3-4线（绝热膨胀）喷管 4-5线（绝热膨胀）大气 5-0线（等压放热）9.已知气流流过压气机叶轮和整流环时压力和速度变化如图所示，试解释原因？答：①工作叶轮：W1>W2扩散增压P1<P2C1<C2叶轮做功T1<T2②整流环：C2>C3扩散增压P2<P3T2<T3→摩擦生热10.燃烧室根据结构的不同可分为哪三类它们各有什么特点答：单管、联管、环管单管燃烧室：空间利用率低，燃烧室出口气体参数分布不均，但便于拆换，在早期的燃气涡轮发动机上使用较多。
