钻孔灌注桩施工技术交底

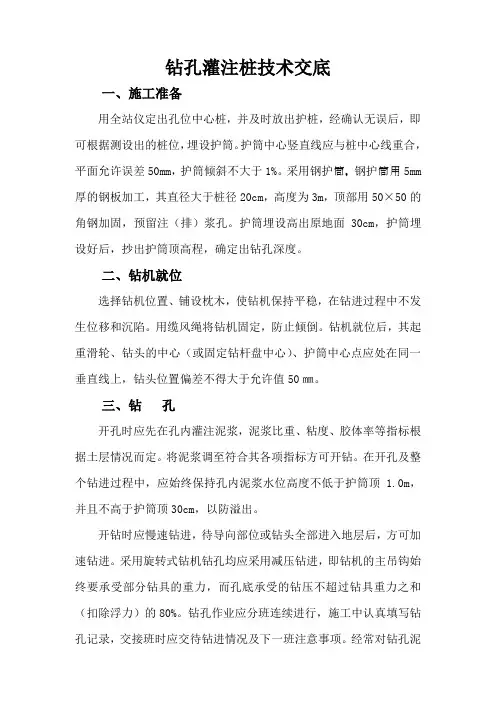

钻孔灌注桩技术交底一、施工准备用全站仪定出孔位中心桩，并及时放出护桩，经确认无误后，即可根据测设出的桩位，埋设护筒。

护筒中心竖直线应与桩中心线重合，平面允许误差50mm，护筒倾斜不大于1%。

采用钢护筒，钢护筒用5mm 厚的钢板加工，其直径大于桩径20cm，高度为3m，顶部用50×50的角钢加固，预留注（排）浆孔。

护筒埋设高出原地面30cm，护筒埋设好后，抄出护筒顶高程，确定出钻孔深度。

二、钻机就位选择钻机位置、铺设枕木，使钻机保持平稳，在钻进过程中不发生位移和沉陷。

用缆风绳将钻机固定，防止倾倒。

钻机就位后，其起重滑轮、钻头的中心（或固定钻杆盘中心）、护筒中心点应处在同一垂直线上，钻头位置偏差不得大于允许值50㎜。

三、钻孔开孔时应先在孔内灌注泥浆，泥浆比重、粘度、胶体率等指标根据土层情况而定。

将泥浆调至符合其各项指标方可开钻。

在开孔及整个钻进过程中，应始终保持孔内泥浆水位高度不低于护筒顶 1.0m，并且不高于护筒顶30cm，以防溢出。

开钻时应慢速钻进，待导向部位或钻头全部进入地层后，方可加速钻进。

采用旋转式钻机钻孔均应采用减压钻进，即钻机的主吊钩始终要承受部分钻具的重力，而孔底承受的钻压不超过钻具重力之和（扣除浮力）的80%。

钻孔作业应分班连续进行，施工中认真填写钻孔记录，交接班时应交待钻进情况及下一班注意事项。

经常对钻孔泥浆的相对密度、粘度、胶体率、含砂率几项指标进行检测和试验，不符合要求时，应随时调整。

应经常注意地层变化，在地层变化处捞取渣样，判明后记入记录表中并与地质剖面图核对。

每次的渣样应编号保存，直至工程验收。

四、成孔检查终孔后，使用检孔器对钻孔的中心位置、孔径、倾斜度等进行检查。

详细填写隐蔽检查记录并报监理工程师确认。

五、钢筋笼的加工、制作钢筋笼分节制作，为便于运输，每节长度不超过9m，钢筋笼加工在钢筋加工厂进行。

钢筋进场后，取样检验，合格后，方可进行钢筋加工。

主筋应平直，无局部弯折。

灌注桩技术交底15篇【第1篇】桥梁钻孔灌注桩施工技术交底一、护筒埋设及要求1、护筒埋置深度：粘质土不大于 1.0~1.5m高出地面0.3m。

2、护筒埋设采用挖坑埋设法，护筒底部及四周所填粘质土须分层夯实。

3、平面位置偏差小于5cm，倾斜度偏差小于1%。

二、泥浆性能要求1、相对密度：1.05~1.20，粘度：16~22s，含砂率≤4%。

三、正循环回转法成孔1、钻机就位：钻机调平对准钻孔，装上转盘，钻杆位置偏差小于2cm。

2、初钻：启动泥浆泵和转盘，空转一段时间，待泥浆输进钻孔中一定数量后开始钻进。

3、钻进时操作要点：开始钻进时，进尺适当控制，在护筒刃脚处，应低档慢速钻进。

4、泥浆补充与净化：钻进过程中及时检查泥浆指标，并适当调整每钻进2m或地层变化处，捞取钻渣样品并记录，与设计资料核对。

四、成孔检查1、孔径检查：用笼式检孔器检查，外径等于设计孔径，长度为4.5m。

2、孔深和孔底沉渣检查：标准测锤检测。

五、常见事故处理1、坍孔：回填砂和粘质土混合物到坍孔处以上1~2m，重新钻进。

2、钻孔偏斜：用检孔器查明钻孔偏斜位置，在偏斜处反复扫孔。

3、掉钻落物：用打捞叉、打捞钓等工具取出落物。

4、糊钻和埋钻：调节泥浆指标，增大泵量及向孔内投入砂石，严重糊钻时，停钻清除钻渣。

六、清孔（换浆法）1、终孔后，停止进尺，稍提钻锥离孔底10~20m空转，保持泥浆正常循环，以中速将比重为1.03~1.10，纯泥浆压入，使孔内钻渣较多泥浆换出，清孔后泥浆含砂率＜2%粘度17-20s，比重1.03~1.10。

孔底沉淀土厚度小于10cm时，终止清孔。

2、沉淀厚=施工孔深——测量孔深。

七、钢筋骨架1、钢筋骨架保护层厚6cm，砂垫块15×20×6cm，沿钻孔竖向每2cm设一道，圆周设4块。

2、钢筋接头采用搭接电弧焊，搭接端部预先折向一侧，使两钢筋轴线一致，焊缝长度大于10d，在35d接头范围内，同一钢筋不得有两个接头，配置在接头长度区段内受力筋，接头截面积占总截面积百分率为50%以内。

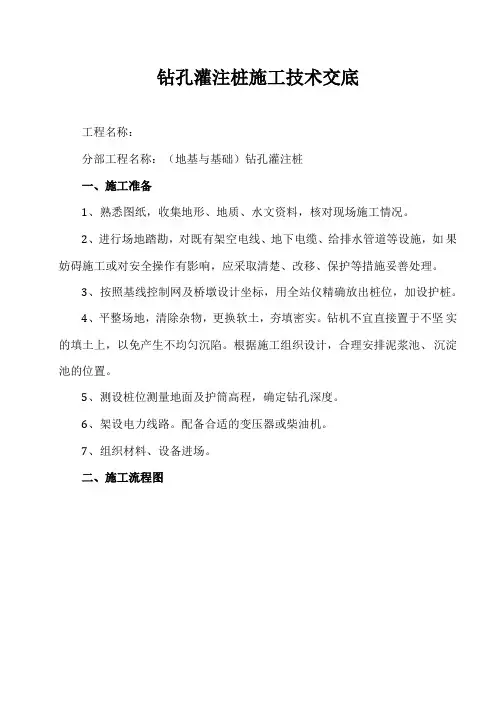

钻孔灌注桩施工技术交底工程名称：分部工程名称：（地基与基础）钻孔灌注桩一、施工准备1、熟悉图纸，收集地形、地质、水文资料，核对现场施工情况。

2、进行场地踏勘，对既有架空电线、地下电缆、给排水管道等设施，如果妨碍施工或对安全操作有影响，应采取清楚、改移、保护等措施妥善处理。

3、按照基线控制网及桥墩设计坐标，用全站仪精确放出桩位，加设护桩。

4、平整场地，清除杂物，更换软土，夯填密实。

钻机不宜直接置于不坚实的填土上，以免产生不均匀沉陷。

根据施工组织设计，合理安排泥浆池、沉淀池的位置。

5、测设桩位测量地面及护筒高程，确定钻孔深度。

6、架设电力线路。

配备合适的变压器或柴油机。

7、组织材料、设备进场。

二、施工流程图三、施工工艺1、埋设护筒护筒的埋设深度应根据设计要求或桩径及水文地质情况确定，一般情况埋置深度宜为2-4m，壁厚4mm，护筒内径比桩直径大20-40cm，护筒高度高出地面30cm。

采用挖坑埋设法，护筒底部和四周所填粘质土必须分层夯实，护筒顶高出地面30cm，埋设时位置要准确，护筒要竖直。

护筒中心竖直线应与桩中心线重合，平面允许误差50mm，竖直线倾斜不大于1%，护筒顶部焊加强筋和吊耳，开出水口，钻进过程中要经常检查是否发生偏移和下沉，并及时纠正。

2、配制泥浆为保证易液化坍塌砂质层的成孔质量和最终能将孔底清理干净，对泥浆的比重与粘度制定严格的指标，泥浆配和比为水：膨胀土：粘土 = 1000： 100：60。

配制的泥浆比重为1.06-1.10；粘度18-22Pa. $；含砂率0.3%-0.5%； PH 值8-10，胶体率95%-98%；静切力1.1-1.3；失水率13-15ml。

泥浆的好坏是成孔质量的重要保证之一，配置了高质量的泥浆，在长期停钻的情况下，沉积物很少。

此外，优质的泥浆可使孔壁形成一层粘性好、密度大渗透性差的泥皮，这层泥皮可防止孔内泥浆外渗，大大减缓孔内水头降低的速度，这也是使孔壁稳定的有效措施。

钻孔灌注桩施工安全技术交底钻孔灌注桩是一种常见的基础工程施工方法，广泛应用于桥梁、房屋建筑等领域。

由于施工过程涉及到多种设备和复杂的工艺，存在一定的安全风险。

为了确保施工安全，特进行以下安全技术交底。

一、施工前准备1、技术准备施工前，技术人员应熟悉施工图纸和地质勘察报告，了解桩位布置、桩长、桩径、桩身混凝土强度等设计要求，制定详细的施工方案，并向施工人员进行技术交底。

2、场地准备平整场地，清除杂物，确保施工场地坚实、平整。

对于松软场地，应进行换填或加固处理，防止施工过程中桩机倾斜或下沉。

合理规划施工便道和排水系统，保证施工车辆和设备的通行顺畅以及场地排水良好。

3、设备准备对钻孔灌注桩施工所需的机械设备进行检查和调试，确保其性能良好、安全可靠。

主要设备包括钻机、泥浆泵、电焊机、起重机等。

检查设备的防护装置、制动系统、电气系统等是否正常，发现问题及时维修或更换。

4、材料准备准备好施工所需的钢筋、水泥、砂、石等原材料，并进行检验和试验，确保其质量符合设计和规范要求。

钢筋应按规格、品种分类堆放，并做好标识和防护措施，防止锈蚀和变形。

5、人员准备施工人员应经过专业培训，具备相应的资质和技能。

特殊工种（如电工、焊工、起重工等）应持证上岗。

施工前，应对施工人员进行安全教育和技术培训，使其了解施工工艺和安全注意事项。

二、施工过程中的安全措施1、钻孔施工（1）钻机安装要平稳、牢固，钻杆中心线应与桩位中心线重合。

在钻进过程中，应经常检查钻机的稳定性，发现异常及时停机处理。

（2）钻进时，应根据地质情况合理控制钻进速度和泥浆比重。

遇到硬岩时，应采用慢进尺、勤提钻的方法，防止卡钻或断钻。

（3）钻进过程中，操作人员应密切观察钻机的运转情况，倾听机械的声音，发现异常立即停机检查。

严禁在钻机运转时进行维修和保养。

（4）提升钻具时，应注意防止钻具碰撞孔壁，造成塌孔。

下放钻具时，应缓慢、平稳，避免冲击孔底。

2、泥浆制备与循环（1）泥浆池应设置在远离桩位的安全地带，并有明显的警示标志。

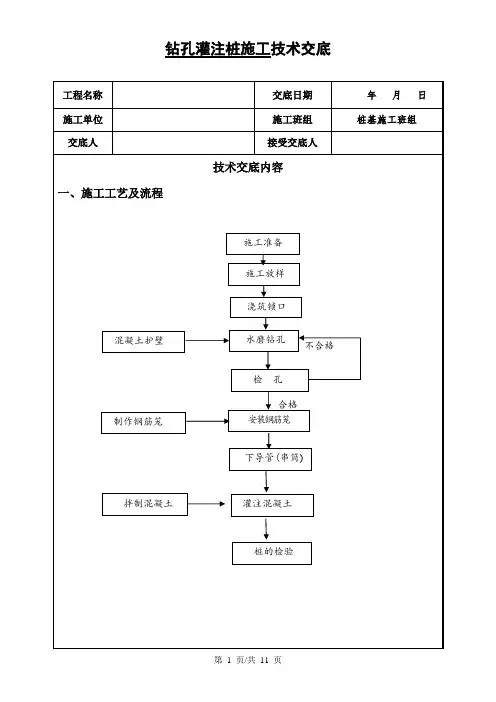

钻孔灌注桩施工技术交底二、施工方法一、准备工作1、施工准备正式施工前，水源、电源接通，将施工所用的材料、机具运输到位，技术人员熟悉图纸，了解地质情况、桩径、深度等相关参数，并对操作人员进行技术交底和安全交底，达到开工的条件。

2、测量放线使用全站仪进行测量定位，放出桩芯位置，并根据图纸，放出桩孔的圆周线，经监理单位复核后可以开始施工。

考虑到施工过程的误差以及开孔之间的残余岩石，一般钻孔桩径大于设计桩径10cm左右。

3、搭设支架正式施工前，需要搭设施工支架，施工支架采用普通钢管脚手架搭设而成。

施工支架高4～6m，作为施工过程中的卷扬机支撑，支架四角落在桩口外围，支架顶部用防雨布覆盖，保证阴雨天气正常施工。

支架搭设完成后，在支架上固定卷扬机和滑轮，接通电源，调试到正常工作状态。

4、锁口浇筑开始钻孔前，首先沿桩孔四周开挖并浇筑混凝土锁口，锁口高出原地面30cm，作为桩孔的防护结构，防止钻孔过程中杂物或明水进入桩孔。

在进入岩层之前可以利用铁锹等工具人工挖除土层，并及时浇筑混凝土护壁，控制开挖进尺以保证安全。

二、孔桩施工1、水磨钻开孔取芯测量放样后钻机就位，固定钻机位置，保证套筒向孔桩侧壁外倾一定角度，这样在下循环才可以保证钻机就位后套筒起钻点能置于设计孔桩边线面不致造成缩孔，此措施将使桩孔呈节段倒合体，保证成孔截面尺寸。

扩底倾斜角度计算：水磨钻机高1500mm，钻筒外径为160 mm；电机或支架超出钻芯前端80 mm，正常钻孔时钻机倾斜角度即为（80+160/2）/1500=0.107，倾斜角度≥tan(0.107)-1=6.107。

才能保证不缩孔。

向外扩底时，钻机倾斜角度≥10。

就不易固定钻机位置，tan10。

=0.176，向外扩底宽度0.176×1500-（80+160/2）=104mm，即每500mm可向外扩100mm宽。

准备工作全部完成后，开始水磨钻钻孔取芯。

水磨钻开孔沿桩孔四周进行，钻孔直径16cm，孔深50～60cm。

钻孔灌注桩施工技术交底钻孔灌注桩（Drilled Shaft Pile）是一种常用于建筑和土木工程中的基础施工技术，其作用是增加土壤的承载能力和稳定性。

本文将对钻孔灌注桩的施工技术进行详细的交底，包括施工前的准备工作、施工过程中的操作要点以及施工后的检验与验收。

一、施工前的准备工作1. 地质勘测和设计：在进行钻孔灌注桩施工前，必须进行地质勘测和设计，以确定桩的类型、尺寸和施工方案。

地质勘测要求对地下地质情况、土壤性质、地下水位等进行详细调查，设计师根据勘测结果制定桩基设计方案。

2. 施工现场清理：在施工前，必须对施工现场进行清理，包括清除杂草、垃圾和其他障碍物，确保施工区域的平整和清洁。

3. 施工设备准备：钻孔灌注桩施工涉及到钻机、混凝土泵、搅拌车等大型设备，必须提前准备好，并确保其正常运行。

4. 施工人员培训：施工前需要对相关人员进行技术培训，确保他们熟悉施工流程、操作规范和安全注意事项。

二、施工过程中的操作要点1. 钻孔：根据设计要求，在选定的位置上进行钻孔，钻孔的直径和深度按照设计要求进行。

在钻孔过程中，应控制好钻孔机的下压力和转速，保持钻孔的垂直度和平顺度。

2. 清孔：完成钻孔后，必须进行清孔作业，将钻孔中的泥浆、砂浆等杂物清除干净，以确保桩洞底部干净，并保持孔壁的稳定。

3. 钢筋布置：按照设计要求，在钻孔中安装预制钢筋笼，将其垂直放置在钻孔中，并确保预埋长度和间距的准确性。

4. 灌注混凝土：灌注混凝土是钻孔灌注桩的核心工艺。

在灌注混凝土之前，应将混凝土泵管正确安装，混凝土搅拌车调整至合适位置。

在灌注过程中，要保持连续性和均匀性，确保混凝土从底部向上灌注到顶部，并避免空隙和气泡的产生。

5. 马头处理：灌注完成后，应及时进行马头处理。

马头处理包括修平、养护和封顶，以保证桩顶的平整和坚固。

三、施工后的检验与验收1. 桩身检验：施工完成后，应对钻孔灌注桩的桩身进行检验。

检验内容包括桩径、桩深和钢筋笼的位置和质量等，以确保符合设计要求。

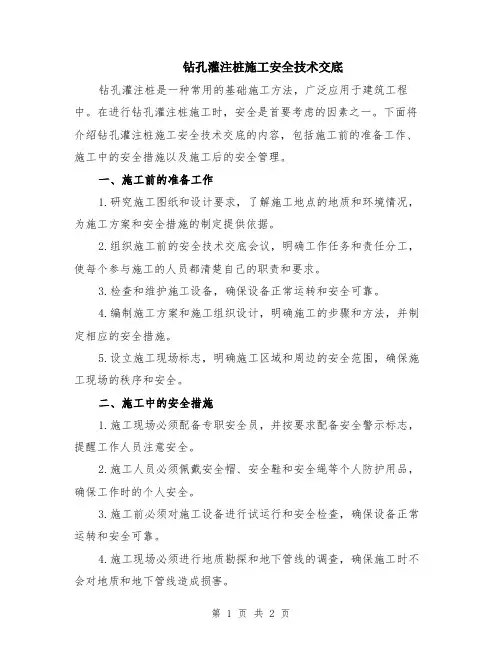

钻孔灌注桩施工安全技术交底钻孔灌注桩是一种常用的基础施工方法，广泛应用于建筑工程中。

在进行钻孔灌注桩施工时，安全是首要考虑的因素之一。

下面将介绍钻孔灌注桩施工安全技术交底的内容，包括施工前的准备工作、施工中的安全措施以及施工后的安全管理。

一、施工前的准备工作1.研究施工图纸和设计要求，了解施工地点的地质和环境情况，为施工方案和安全措施的制定提供依据。

2.组织施工前的安全技术交底会议，明确工作任务和责任分工，使每个参与施工的人员都清楚自己的职责和要求。

3.检查和维护施工设备，确保设备正常运转和安全可靠。

4.编制施工方案和施工组织设计，明确施工的步骤和方法，并制定相应的安全措施。

5.设立施工现场标志，明确施工区域和周边的安全范围，确保施工现场的秩序和安全。

二、施工中的安全措施1.施工现场必须配备专职安全员，并按要求配备安全警示标志，提醒工作人员注意安全。

2.施工人员必须佩戴安全帽、安全鞋和安全绳等个人防护用品，确保工作时的个人安全。

3.施工前必须对施工设备进行试运行和安全检查，确保设备正常运转和安全可靠。

4.施工现场必须进行地质勘探和地下管线的调查，确保施工时不会对地质和地下管线造成损害。

5.在施工现场必须设置临时防护设施，如围栏、警示牌、减速带等，确保施工期间的安全通行。

6.施工过程中，必须对施工现场进行定期巡视，及时排除可能存在的安全隐患。

7.施工中严禁在未经验收和测试的基础上进行试验荷载，以防发生不可预料的事故。

三、施工后的安全管理1.施工完成后，必须进行竣工验收，并对施工所涉及的工艺和技术进行总结和记录。

2.钻孔灌注桩施工现场必须进行清理整理，清除施工垃圾和杂物，使施工现场保持整洁有序。

3.对施工中使用的设备和工具进行清点和保养，确保设备和工具的安全和可靠性。

4.组织施工后的技术交底会议，总结施工过程中出现的问题和经验教训，为下一次施工提供参考。

5.建立施工档案，保存有关施工图纸和技术资料，以备后续维护和管理之用。

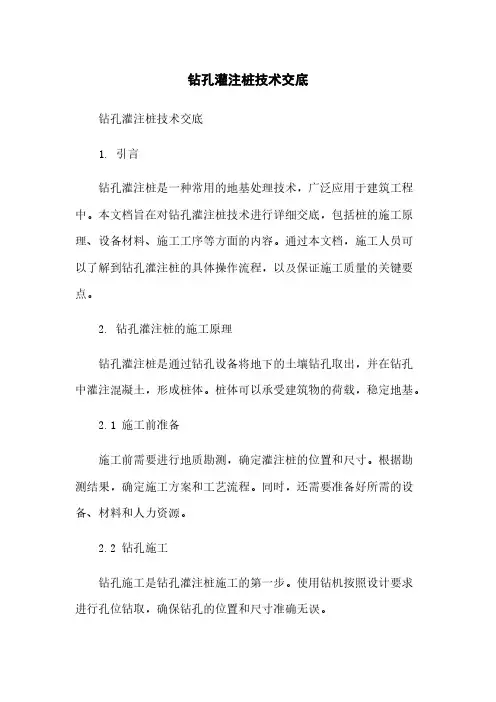

钻孔灌注桩技术交底钻孔灌注桩技术交底1. 引言钻孔灌注桩是一种常用的地基处理技术，广泛应用于建筑工程中。

本文档旨在对钻孔灌注桩技术进行详细交底，包括桩的施工原理、设备材料、施工工序等方面的内容。

通过本文档，施工人员可以了解到钻孔灌注桩的具体操作流程，以及保证施工质量的关键要点。

2. 钻孔灌注桩的施工原理钻孔灌注桩是通过钻孔设备将地下的土壤钻孔取出，并在钻孔中灌注混凝土，形成桩体。

桩体可以承受建筑物的荷载，稳定地基。

2.1 施工前准备施工前需要进行地质勘测，确定灌注桩的位置和尺寸。

根据勘测结果，确定施工方案和工艺流程。

同时，还需要准备好所需的设备、材料和人力资源。

2.2 钻孔施工钻孔施工是钻孔灌注桩施工的第一步。

使用钻机按照设计要求进行孔位钻取，确保钻孔的位置和尺寸准确无误。

2.3 桩身清理钻孔完成后，需要清理孔洞内的杂物和水泥弃渣，确保孔洞内干净整洁，为灌注混凝土做好准备。

2.4 灌注混凝土清理完成后，使用灌浆泵将混凝土从孔顶倒灌至孔底，同时慢慢抽出钻杆，使混凝土充实整个孔道。

2.5 钻孔灌注桩的固化钻孔灌注桩完成后，需要等待混凝土固化。

固化时间根据混凝土的配制及环境温度而定，一般需要数天或几周的时间。

3. 钻孔灌注桩的设备材料3.1 设备钻机、灌浆泵、钻杆、钻头等。

3.2 材料混凝土、钢筋等。

4. 钻孔灌注桩施工工序4.1 断面测量首先对钻孔灌注桩的初始断面进行测量，以便掌握施工的准确位置和尺寸。

4.2 动员与培训组织施工人员进行动员和培训，介绍施工方案、操作规程、安全注意事项等。

4.3 钻孔施工根据设计要求，使用钻机进行孔位的钻取。

控制钻孔的深度和直径，确保钻孔的质量。

4.4 桩身清理将孔洞内的杂物和水泥弃渣清理干净，确保桩体内部的质量。

4.5 灌注混凝土使用灌浆泵将混凝土灌注至孔洞，同时抽取钻杆，确保混凝土充实整个孔道。

4.6 固化等待混凝土固化，确保钻孔灌注桩能够承受荷载。

5. 附件本文档所涉及的附件包括：- 设计图纸- 施工方案- 钻孔机操作手册- 混凝土配合比表格- 钻孔灌注桩施工日志6. 法律名词及注释- 钻孔灌注桩：一种使用钻孔设备将地下土壤取出，并在钻孔中灌注混凝土形成桩体的地基处理技术。

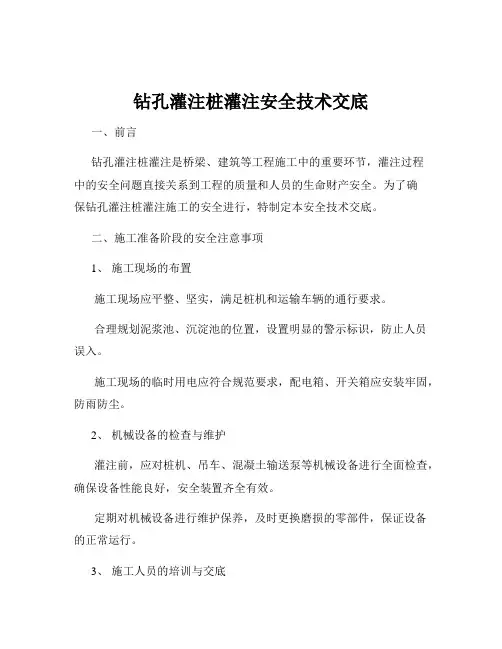

钻孔灌注桩灌注安全技术交底一、前言钻孔灌注桩灌注是桥梁、建筑等工程施工中的重要环节，灌注过程中的安全问题直接关系到工程的质量和人员的生命财产安全。

为了确保钻孔灌注桩灌注施工的安全进行，特制定本安全技术交底。

二、施工准备阶段的安全注意事项1、施工现场的布置施工现场应平整、坚实，满足桩机和运输车辆的通行要求。

合理规划泥浆池、沉淀池的位置，设置明显的警示标识，防止人员误入。

施工现场的临时用电应符合规范要求，配电箱、开关箱应安装牢固，防雨防尘。

2、机械设备的检查与维护灌注前，应对桩机、吊车、混凝土输送泵等机械设备进行全面检查，确保设备性能良好，安全装置齐全有效。

定期对机械设备进行维护保养，及时更换磨损的零部件，保证设备的正常运行。

3、施工人员的培训与交底所有参与钻孔灌注桩灌注施工的人员必须经过安全教育培训，熟悉施工工艺和安全操作规程。

施工前，技术人员应向施工人员进行详细的安全技术交底，明确施工中的安全风险和防范措施。

三、灌注过程中的安全要点1、钢筋笼的吊装吊装钢筋笼时，应由专人指挥吊车，信号明确、统一。

吊车的支腿应支撑牢固，严禁在松软地面上作业。

钢筋笼起吊时，应保持平稳，严禁在起吊过程中碰撞其他物体。

2、混凝土灌注灌注混凝土前，应检查导管的密封性和连接牢固性，确保导管无破损、无漏水。

导管应位于桩孔中心，下放导管时应缓慢、平稳，防止碰撞钢筋笼。

混凝土灌注过程中，应密切观察灌注情况，控制灌注速度，防止混凝土溢出或导管拔出混凝土面。

3、孔口防护桩孔口应设置防护栏，高度不低于 12m，夜间应设置警示灯。

严禁在孔口附近堆放杂物和施工材料，防止掉入孔内。

4、泥浆排放泥浆排放应符合环保要求，不得随意排放到河道、农田等地方。

定期清理泥浆池、沉淀池，防止泥浆淤积。

四、特殊情况的处理1、堵管如发生堵管现象，应立即停止灌注，分析堵管原因，采取相应的处理措施。

严禁在未处理堵管的情况下强行灌注混凝土。

2、钢筋笼上浮如发现钢筋笼上浮，应立即停止灌注，采取措施将钢筋笼固定后再继续灌注。

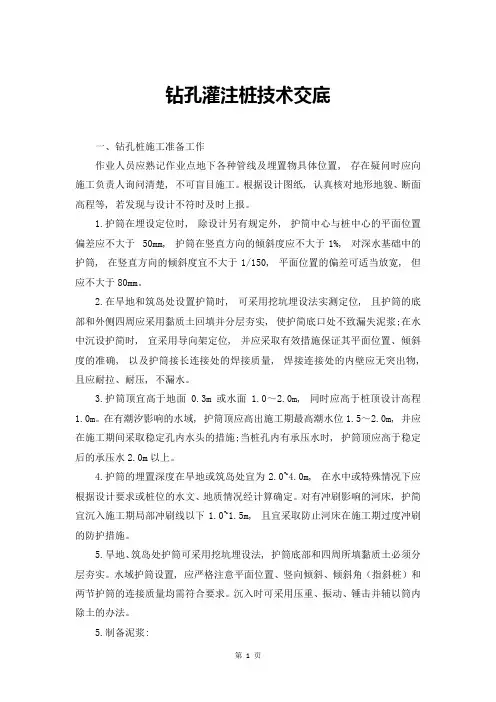

钻孔灌注桩技术交底一、钻孔桩施工准备工作作业人员应熟记作业点地下各种管线及埋置物具体位置, 存在疑问时应向施工负责人询问清楚, 不可盲目施工。

根据设计图纸, 认真核对地形地貌、断面高程等, 若发现与设计不符时及时上报。

1.护筒在埋设定位时, 除设计另有规定外, 护筒中心与桩中心的平面位置偏差应不大于50mm, 护筒在竖直方向的倾斜度应不大于1%, 对深水基础中的护筒, 在竖直方向的倾斜度宜不大于1/150, 平面位置的偏差可适当放宽, 但应不大于80mm。

2.在旱地和筑岛处设置护筒时, 可采用挖坑埋设法实测定位, 且护筒的底部和外侧四周应采用黏质土回填并分层夯实, 使护简底口处不致漏失泥浆;在水中沉设护简时, 宜采用导向架定位, 并应采取有效措施保证其平面位置、倾斜度的准确, 以及护筒接长连接处的焊接质量, 焊接连接处的内壁应无突出物, 且应耐拉、耐压, 不漏水。

3.护筒顶宜高于地面0.3m或水面 1.0～2.0m, 同时应高于桩顶设计高程1.0m。

在有潮汐影响的水域, 护筒顶应高出施工期最高潮水位1.5～2.0m, 并应在施工期间采取稳定孔内水头的措施;当桩孔内有承压水时, 护筒顶应高于稳定后的承压水2.0m以上。

4.护筒的埋置深度在旱地或筑岛处宜为2.0~4.0m, 在水中或特殊情况下应根据设计要求或桩位的水文、地质情况经计算确定。

对有冲刷影响的河床, 护简宜沉入施工期局部冲刷线以下1.0~1.5m, 且宜采取防止河床在施工期过度冲刷的防护措施。

5.旱地、筑岛处护筒可采用挖坑埋设法, 护筒底部和四周所填黏质土必须分层夯实。

水域护筒设置, 应严格注意平面位置、竖向倾斜、倾斜角（指斜桩）和两节护筒的连接质量均需符合要求。

沉入时可采用压重、振动、锤击并辅以筒内除土的办法。

5.制备泥浆:黏度：一般地层16～22s, 松散易坍地层19～28s。

含砂率: 新制泥浆不大于2%。

胶体率: 不小于95%。

PH值: 应大于6.5。
