机械制造技术基础第六章练习题

  • 格式：doc
  • 大小：174.00 KB
  • 文档页数：7

第6章 练习题

1。 单项选择

1—1 装配系统图表示了（ ）。

① 装配过程 ② 装配系统组成 ③ 装配系统布局 ④ 机器装配结构

1-2一个部件可以有（ ）基准零件.

① 一个 ② 两个 ③ 三个 ④ 多个

1—3 汽车、拖拉机装配中广泛采用（ ）。

① 完全互换法 ② 大数互换法 ③ 分组选配法 ④ 修配法

1-4 高精度滚动轴承内外圈与滚动体的装配常采用( ）。

① 完全互换法 ② 大数互换法 ③ 分组选配法 ④ 修配法

1—5 机床主轴装配常采用( )。

① 完全互换法 ② 大数互换法 ③ 修配法 ④ 调节法

1—6 装配尺寸链组成的最短路线原则又称( ）原则。

① 尺寸链封闭 ② 大数互换 ③ 一件一环 ④ 平均尺寸最小

1-7 修选配法通常按( ）确定零件公差。

① 经济加工精度 ② 零件加工可能达到的最高精度 ③ 封闭环 ④ 组成环平均精度

1-8 装配的组织形式主要取决于（ ）。

① 产品重量 ② 产品质量 ③ 产品成本 ④ 生产规模

1-9 牛头刨床总装时,自刨工作台面，以满足滑枕运动方向与工作台面平行度的要求。这属于（ ）。

① 选配法 ② 修配法 ③ 调节法 ④ 试凑法

1-10 据统计，机器装配费用约占机器总成本的( ）。

① 1/10～1/5 ② 1/5~1/3 ③ 1/3～1/2 ④ 1/2～2/3

2. 多项选择

2—1 机器由（ ）装配而成.

① 零件 ② 组件 ③ 部件 ④ 标准件

2-2 机械装配的基本作业包括清洗、连接、调整、（ )等。

① 检测 ② 平衡 ③ 加工 ④ 修配

2—3 常见的可拆卸连接有、和（ ）等。 ① 螺纹连接 ② 铆钉连接 ③ 销连接 ④ 键连接

2-4 常用的机械装配方法有（ ）和修配法等。

① 完全互换法 ② 大数互换法 ③ 调整法 ④ 选配法

2-5 机械产品的装配精度一般包括（ )。

① 相互位置精度 ② 相互配合精度 ③ 相互运动精度 ④ 工作稳定性

2-6 在确定各待定组成环公差大小时，可选用（ ）。

① 等公差法 ② 等精度法 ③ 随机分配法 ④ 按实际加工可能性分配法

2-7 协调环通常选（ )的尺寸.

① 尺寸链中最小 ② 尺寸链中最小 ③ 易于制造 ④ 可用通用量具测量

2—8 分组选配法进行装配时适用于（ )的情况。

① 大批量生产 ② 配合精度要求很高 ③ 参与装配零件本身精度很高 ④ 参与装配零件数较少

2-9 自动装配条件下对零、部件结构工艺性的要求包括（ ）等.

① 重量轻 ② 体积小 ③ 形状规则 ④ 能够互换

2-10 安排装配顺序的一般原则包括（ ）等。 ① 先内后外 ② 先下后上 ③ 先大后小 ④ 先难后易

3。 判断题

3-1 零件件是机械产品装配过程中最小的装配单元.

3—2 套件在机器装配过程中不可拆卸。

3—3 超声波清洗适用于形状简单、清洁度要求不高的零件清洗。

3-4 紧固螺钉连接使用拧紧力矩越大越好.

3-5 过盈连接属于不可拆卸连接。

3-6 配合精度指配合间隙（或过盈）量大小，与配合面接触面大小无关.

3—7 配合精度仅与参与装配的零件精度有关。

3-8 直线装配尺寸链只有一个封闭环。

3-9 采用固定调节法是通过更换不同尺寸的调节件来达到装配精度.

3-10 自动装配中应尽量减少螺纹连接。

4。 分析计算题

4—1习图6-4-1所示为车床尾座套筒装配图,各组成零件的尺寸注在图上,试分别用完全互换法和大数互换法计算装配后螺母在顶尖套筒内的轴向窜动量。

57 0

－0.1 3 0

－0.1

60 0 +0.1

4-2 有一轴和孔配合间隙要求为0。07~0。24mm零件加工后经测量得孔的尺寸分散为19.0065mm，轴的尺寸分散为012.065mm，若零件尺寸分布为正态分布，现用大数互换法进行装配，试计算可能产生的废品率是多少？

4-3 习图6-4—3所示为双联转子泵的轴向装配关系图.要求在冷态情况下轴向间隙为0。05~0。15mm。

已知:1A= 41mm,42AA17mm，3A=7mm。分别采用完全互换法和大数互换法装配时，试确定各组成零件的公差和极限偏差.

4—4 某偶件装配，要求保证配合间隙为0。003～0。009mm。若按互换法装配，则阀杆直径应为0003.025mm，阀套孔直径应为006.0003.025mm.因精度高而难于加工,现将轴、孔制造公差都扩大到0.015mm，采用分组装配法来达到要求。试确定分组数和两零件直径尺寸的偏差，并用公差带位置图表示出零件各组尺寸的配21043习图6-4-3 机体 外转子 隔板 内转子

壳体 合关系。

4-5 某轴与孔的设计配合为h5H510，为降低加工成本，两件按h9H910制造。试计算采用分组装配法时：

1） 分组数和每一组的尺寸及其偏差；

2） 若加工1000套,且孔与轴的实际尺寸分布都符合正态分布规律，每一组孔与轴的零件数各为多少.

4—6 习图6—4-6所示为键与键槽的装配关系。已知：1A=20mm，2A=20mm，要求配合间隙0。08～ 0。15mm时，试求解：

1)当大批大量生产时,采用互换法装配时，各零件的尺寸及其偏差。

2）当小批量生产时，13.00220Amm，052.01Tmm。采用修配法装配,试选择修配件;并计算在最小修配量为零时，修配件的尺寸和偏差及最大修配量。

3）当最小修配量05.0minFmm时，试确定修配件的尺寸和偏差及最大修配量.

4—7 习图6-4—7为某卧式组合机床的钻模简图。装配要求定位面到钻套孔中心线距离为110±0。03mm，现用修配法来解此装配链，选取修配件为定位支承板3A=12mm,

3T=0.02mm。已知:282Amm，08.02Tmm,0051501Amm，钻套内孔与外圆同轴度为φ0。02mm，根据生产要求定位板上的最小修磨量为0。1mm，最大修磨量不得超过0.3mm。试确定修配件的尺寸和偏差以及2A的尺寸和偏差.

4—8 试举例说明（画出简图）自动装配条件下的零件结构工艺性。

5. 问答题

5—1 试述制订装配工艺规程的意义、内容、和步骤. 102习图6-4-6 键

轴

213110±0.03习图6-4-7 5—2 装配精度一般包括哪些内容？装配精度与零件的加工精度有何区别，它们之间又有何关系？

试举例说明。

5-3 保证机器或部件装配精度的方法有哪几种？

5-4 试说明自动装配的意义和提高装配自动化水平的途径.

5—5 装配尺寸链如何查找？什么是装配尺寸链的最短路线原则？

合集下载

汽车机械基础第6章液压传动练习题答案

汽车机械基础第6章液压传动练习题答案

第六章 液压传动基础知识答案

一、填空题

1.密封容积的变化、运动

2.手动柱塞液压泵

3.能量、液压能、液压能

4.连续性

5.局部损失

6.动力部分、执行部分、控制部分、辅助部分

7.压力P、流量Q

8.外负载

9.适当降低流速、缩短管道长度

10.方向、流量、压力

11.单向阀、换向阀

12.相对位置

13.压力控制、溢流阀、减压阀、顺序阀

14.黏度、环境温度、压力

15.液压基本回路

16.稳定性、效率、寿命

17.防止液压油的泄露

18.过滤器

19.弹簧管

20.爬行、空气侵入、摩擦阻力变化

21.常压式、常流式

22.随机瞬息控制

二、选择题

1. D 2. C 3. A 4. A 5. B

三、简答

1.答：加在密闭液体上的压力，能够大小不变地被液体向各个方向传递，这个规律叫帕斯卡定理也叫静压传递原理。

根据帕斯卡定理，两个相互连通的密闭的液压缸，在小活塞上所形成的压强也将在大活塞的底面上作用有同样的压强，且两活塞的面积比越大，大活塞输出的力也越大。

2.答：（1）动力部分。例如：液压泵，作用：将机械能转换为液压能，用以推动油缸等执行元件运动。

（2）执行部分。例如：液压缸或液压马达，作用：将液压能转换为机械能并分别输出直线运动和旋转运动。

（3）控制部分。例如溢流阀，作用：控制液压油压力、流量和流动方向

（4）辅助部分。例如：管路和接头，作用：输送液体、储存液体、对液体进行过滤、密封、节能、补偿压力、缓和冲击和提供应急动力等、散热，调节油温。

3.答：液压传动优点：（1）体积小、质量小、能容量大；（2）调速范围大，可方便的实现无级调速；（3）可方灵活的布置传动机构；（4）与微电子技术结合，易于实现自动控制；（5）可实现过载保护。

液压传动的主要缺点：

（1）传动效率低，且有泄漏；（2）工作时受温度变化的影响大；（3）噪声较大；（4）液压元件对污染敏感；（5）价格较贵，对操人员技术水平要求较高。

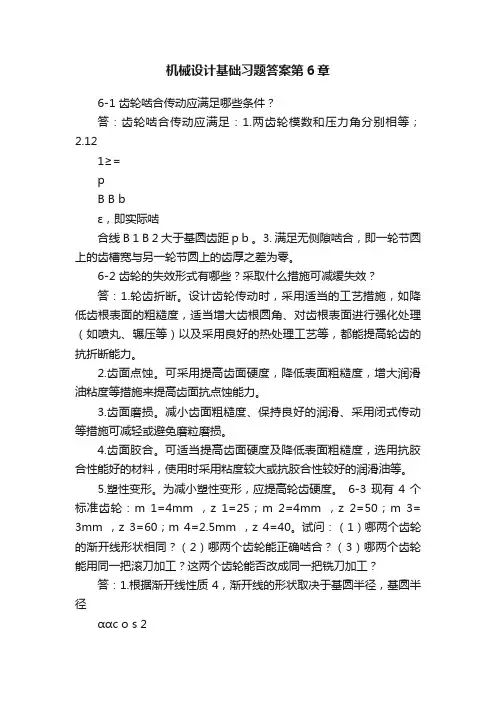

机械设计基础习题答案第6章

机械设计基础习题答案第6章

机械设计基础习题答案第6章

6-1 齿轮啮合传动应满足哪些条件？

答：齿轮啮合传动应满足：1.两齿轮模数和压力角分别相等；2.12

1≥=

p

B B b

ε，即实际啮

合线B 1 B 2大于基圆齿距p b 。3. 满足无侧隙啮合，即一轮节圆上的齿槽宽与另一轮节圆上的齿厚之差为零。

6-2 齿轮的失效形式有哪些？采取什么措施可减缓失效？

答：1.轮齿折断。设计齿轮传动时，采用适当的工艺措施，如降低齿根表面的粗糙度，适当增大齿根圆角、对齿根表面进行强化处理（如喷丸、辗压等）以及采用良好的热处理工艺等，都能提高轮齿的抗折断能力。

2.齿面点蚀。可采用提高齿面硬度，降低表面粗糙度，增大润滑油粘度等措施来提高齿面抗点蚀能力。

3.齿面磨损。减小齿面粗糙度、保持良好的润滑、采用闭式传动等措施可减轻或避免磨粒磨损。

4.齿面胶合。可适当提高齿面硬度及降低表面粗糙度，选用抗胶合性能好的材料，使用时采用粘度较大或抗胶合性较好的润滑油等。

5.塑性变形。为减小塑性变形，应提高轮齿硬度。 6-3 现有4个标准齿轮：m 1=4mm ，z 1=25；m 2=4mm ，z 2=50；m 3=

3mm ，z 3=60；m 4=2.5mm ，z 4=40。试问：（1）哪两个齿轮的渐开线形状相同？（2）哪两个齿轮能正确啮合？（3）哪两个齿轮能用同一把滚刀加工？这两个齿轮能否改成同一把铣刀加工？

答：1.根据渐开线性质4，渐开线的形状取决于基圆半径，基圆半径

ααc o s 2 c o s

r mz

r b ==。当两齿轮基圆半径相等时，其齿廓形状相同。 98.46cos

2

cos 1

1

11

r

==

=ααz m r b

97.93cos 2

cos 21

2

22r ===ααz

m r b

38.56cos 2

cos 3

3

31b3

r

==

=ααz

m r

98.46cos 2

cos 4

4

44r ==

机械制造技术基础习题答案_张世昌_李旦_高航

机械制造技术基础习题答案_张世昌_李旦_高航

。

第2章 练习题答案

2-11 试分析习题图 2-1 中所示各零件加工所必须限制的自由度： a）在球上打盲孔φB，保证尺寸 H； b）在套筒零件上加工φB 孔，要求与φD 孔垂直相交，且保证尺寸 L； c）在轴上铣横槽，保证槽宽 B 以及尺寸 H 和 L； d）在支座零件上铣槽，保证槽宽 B 和槽深 H 及与 4 分布孔的位置度。

φB

Z Z φB

（φD）

Y H H L

X Y X Y

Z Z L B

Y X

c） kh H X da w. co Z a） b） Z m

H

答案： vvv X 、 Y 、 Z 3 个自由度。a）必须限制

vv)) Y 、 Z 、 X 、 Z 4 个自由度。c）必须限制 vv))) d）必须限制 X 、 Y 、 X 、 Y 、 Z 5 个自由度

2--13 试分析习题图 2-2 所示各定位方案中：① 各定位元件限制的自由度；② 判断有无 欠定位或过定位；③ 对不合理的定位方案提出改进意见。 a）车阶梯轴小外圆及台阶端面； b）车外圆，保证外圆与内孔同轴； c）钻、铰连杆小头孔，要求保证与大头孔轴线的距离及平行度，并与毛坯外圆同轴； d）在圆盘零件上钻、铰孔，要求与外圆同轴。 答案： vvvvv)))) X 、 Y 、 X 、 Y 4 个自由度；前后顶尖限制 X 、 Y 、 Z 、 X 、 Y 4a）① 三爪卡盘限制

vv)) 个自由度。② X 、 Y 、 X 、 Y 4 个自由度被重复限制，属过定位。③ 去掉三爪卡盘，改 课 后 答 vv)) X 、 Y 、 X 、 Z 4 个自由度。b）必须限制 案 网 ww w. B d） 习题图 2-1

为拨盘+鸡心卡拨动。

b）① 圆柱面限制 X 、 Y 、 X 、 Y 4 个自由度；端面限制 Z 、 X 、 Y 3 个自由度。② )) X 、 Y 2 个自由度被重复限制，属过定位。③ 在端面处加球面垫圈（参见图 2-40） vvv)) Z 、 X 、 Y 3 个自由度；圆柱销限制 X 、 Y 2 个自由度；V 形块限制c）① 大平面限制 vvv) X 、 Z 2 个自由度。② X 自由度被重复限制，属过定位。③ 将 V 形块改为在 X 方向浮 v v ) ) v ) )

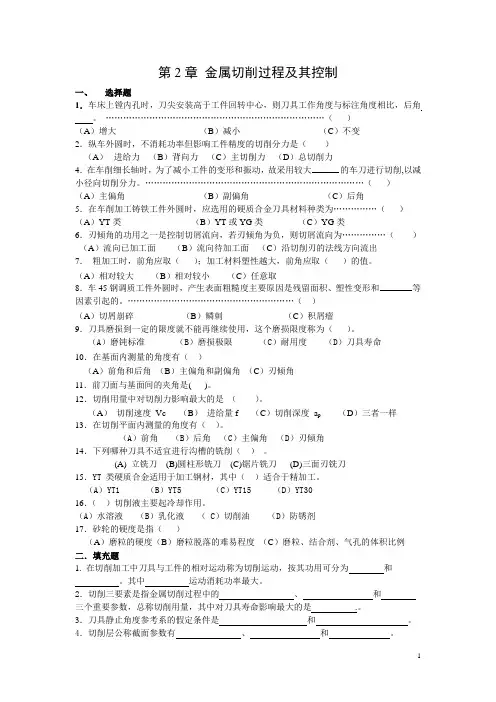

机械制造技术基础(高教版,吉卫喜主编)复习题

机械制造技术基础(高教版,吉卫喜主编)复习题

1 第2章 金属切削过程及其控制

一、 选择题

1．车床上镗内孔时，刀尖安装高于工件回转中心，则刀具工作角度与标注角度相比，后角

。 …………………………………………………………………（ ）

（A）增大 （B）减小 （C）不变

2．纵车外圆时，不消耗功率但影响工件精度的切削分力是（ ）

（A） 进给力 （B）背向力 （C）主切削力 （D）总切削力

4．在车削细长轴时，为了减小工件的变形和振动，故采用较大的车刀进行切削,以减小径向切削分力。…………………………………………………………………（ ）

（A）主偏角 （B）副偏角 （C）后角

5．在车削加工铸铁工件外圆时，应选用的硬质合金刀具材料种类为……………（ ）

（A）YT类 （B）YT或YG类 （C）YG类

6．刃倾角的功用之一是控制切屑流向，若刃倾角为负，则切屑流向为……………（ ）

（A）流向已加工面 （B）流向待加工面 （C）沿切削刃的法线方向流出

7． 粗加工时，前角应取（ ）；加工材料塑性越大，前角应取（ ）的值。

（A）相对较大 （B）相对较小 （C）任意取

8．车45钢调质工件外圆时，产生表面粗糙度主要原因是残留面积、塑性变形和等因素引起的。…………………………………………………（ ）

（A）切屑崩碎 （B）鳞刺 （C）积屑瘤

9．刀具磨损到一定的限度就不能再继续使用，这个磨损限度称为（ ）。

（A）磨钝标准 （B）磨损极限 （C）耐用度 （D）刀具寿命

10．在基面内测量的角度有（ ）

（A）前角和后角 （B）主偏角和副偏角 （C）刃倾角
