防静电手环测试操作规程

  • 格式：docx
  • 大小：325.34 KB
  • 文档页数：4

防静电手环检测规程

文件类型 检测规程 文件编号 QES/ZF-P14-S46

制定部门 技术部 制定日期 2021年10月19日

使用部门 质量管理部 适用型号 防静电手环

1、目的

规范防静电手环的使用，保证防静电手环可以安全有效的工作，

2、适用范围

适用于防静电手环的性能检测。

3、职责

质量管理部：负责对生产及检验辅助设备进行定期性能检测，如有不合格及时处理并更换。

质量负责人：负责防静电手环失效时处置的批准。当发现功能检测结果不能满足规定要求时，追溯同批次使用中的手环，对其全部重新检测。

4、周期、频次

防静电手环应在每次使用前及使用后进行性能检测（如超出半年仍未使用则亦需对其进行性能检测）。

5、检查方法

5.1 外观检查：

查看防静电手环是否有破损，断裂以及接地扣处存在生锈等现象;

5.2 性能测试：

5.2.1 在测试仪的电池槽内放入9V电池。

5.2.2 插入香蕉夹以便使测试仪连接到地线夹。

5.2.3 戴上手腕带，需紧贴着手腕。

5.2.4 把地线接到手腕上。

5.2.5 按下仪器正面的测试板（如下图），可看到发光二极管显示灯亮和听到声音讯号。

5.2.6 若看到绿色“GOOD”灯亮，则接地系统安全，有声音讯号提示。

5.2.7 若红色“LOW”灯亮，需检查手腕带与地线的电阻，当小于800千欧，这样会对人体有影响。

5.2.8 若红色“HIGH”灯亮，请检查手腕带是否在手腕上戴紧，再检查手腕带与地线的电阻，确保地线无断裂。

测试板 LOW灯

GOOD灯

HIGH灯

特别注意： 1.测试防静电手环性能时，接地扣需与手环衔接紧密；

2.佩戴手环测试时，调整手环腕带至手腕合适的位置，手环腕带需充分贴服手腕。

6、异常处理

6.1 如性能检测发现防静电手环不正常，则查证之前检测记录单。

6.2 记录发生不正常最近一次正常记录的时间，对这中间生产或检验过的产品进行重新检验。

6.3 如有发现异常已出库则追踪流向地并采取派人员赴当地测试或产品召回两种方式。

7、相关记录

7.1 《防静电手环性能检测记录表》

制作 审核 批准

防静电手环性能检测记录表

年_____月 编号:F-P14-06-FJDSH

序号 外观检查（√/X） 性能检测（√/X） 时间 检查员 使用组别

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

合集下载

静电环测试操作规范书

静电环测试操作规范书

一、范围:凡本厂所有静电环测试作业均适用.

二、内容:

2-1投入物料:无

2-2使用设备: 静电环测试仪﹑静电环

2-3作业内容:

2-3-1测试者将静电环戴于手腕﹐且金属片与皮肤完全接触后扣紧.

2-3-2测试时﹐测试者先将静电环与腕带接触端扣好﹐然后把静电环之鳄鱼夹夹于静电环测试仪之输出线连接(如图1).

2-3-3测试者将其戴静电环之手掌与测试仪之圆金属面接触﹐测试仪上三个LED灯会亮起其中一个﹐若中间绿色(GOOD)LED灯亮且有蜂鸣声﹐则为合格（如图2）﹐若两边之红色(LOW和HIGH)LED灯任意一个亮﹐则为不合格（如图3）.

绿色灯亮OK 红色灯亮NG

图1 图2 图3

2-3-4若测试不合格﹐测试者先检查静电带与手腕之松紧度及静电环与测试仪输出线连接是否良好﹐第二次测试仍不合格则立即更换静电环﹐再进行测试﹐直到绿色(GOOD)LED灯亮为止.

2-3-5测试合格﹐测试者将测试结果及日期填入《静电环测试记录表》内.

四、注意事项:

4-1测试时﹐触摸测试仪之圆金属面的手掌部位不能有手套或其它绝缘物﹐以免接触不良造成误判.

4-2戴好静电环且测试合格后方可作业.

4-3静电手环的宽松带需戴在手腕上且金属片与皮肤完全接触并拉紧，不可戴在手套或衣服上。

五、相关檔: 无

六、使用窗体:

6-1静电环测试记录表 测试仪金属面 测试仪输出线与静电环连接

静电手环测试仪作业指导书

静电手环测试仪作业指导书

联讯通电子科技有限公司

【工程概要】

监视手腕带是否戴好，监测静电手环是否损坏

【目的】

保护电子产品免受静电损坏，提升产品良率及品质质量的可靠性

【静电及危害】

1. 物体表面带正电荷，另一个物体表面带负电荷，存在于两个物体间的静电电荷叫静电

2. 两个物体接触时会产生静电放电，发生迅移的电荷转移，就会电坏产品

【测试前准备】

测试器、静电环、圆珠笔

【静电环结构】

导电松紧带、活动按扣、弹簧软线、保护电阻及夹头

【测试步骤】

1.戴静电环（图一）(图二)（图三）

要求:戴在左手手腕位置并且静电环的腕带应拉紧，以保证金属部分要求与皮肤充分接触!以便于良好导电.

备注：1.静电环金属部分要与手心方向的手腕上的皮肤充分接触；(图三)

2.静电手环不可松松垮垮，不可隔着静电服。（图一）（图二）

2.连接静电环（图三）

左手持静电环金属夹右手持静电测试仪金属夹连接好OK!以便于静电环与静电测试仪导通.

3.测试静电环准备（图四）

方法:将戴好静环的左手贴合静电环测试仪感应区!

4.测试静电环（图五）

方法:做好第三步工作之后手压下测试仪感应区.

绿灯亮(GOOD)为正常并且伴有响声;

红灯亮(HIGH)为不正常属开路状态;

红灯亮(LOW)为不正常属短路状态.

5.测试OK,签名（图六）

方法:在显示绿灯亮,表示静电环完全OK,在签名册上找自己的姓名位置打:√.

图一 图二 图三 图四 错误戴法 错误戴法 正确戴法 联讯通电子科技有限公司

图四 图五 图六

【注意事项】

1.有限接地手腕，使用时腕带与皮肤必须接触，并且确保接地线是否接地

001静电手环,点检,作业指导书

001静电手环,点检,作业指导书

图1-1图1-22018年8月20日XXXX公司文件编号发放号文件名称静电手环点检规范页码共2页，第1页制定日期1.目的: 规范静电手环的检测使用方法，避免作业过程中产生各种原因的静电对电子元器件及电路 的损坏，保证产品质量的稳定性。2.适用范围: 适用于本公司生产线，检验工位、仓库等环境的在用静电手环（有线或无线）。3 操作程序:3.1将接地线插头，插入测试仪上端的接地线插座内；3.2将腕带扎紧手腕，接地线连接腕带；3.3将手腕按测试仪板座，此时LED指示灯亮起，并听到蜂鸣器声音。 1）如果绿色“GOOD”灯亮时，表示连接系统良好。 2）如果红色“LOW”灯亮时，须检查腕带接地连接电阻，因为可能低于800千欧姆，对人体有所影响。 3）如果红色“HIGH”灯亮时，须检查腕带是否扎紧手腕，并检查腕带接地电阻，确保腕带未松脱测试仪接地线。3.4测试操作图： 1）正确佩戴静电手环，如下图1-1所示，有金属的一端在手腕的上面，静电环的松紧要适中不能松，如皮肤较为干燥，可以涂抹护手霜或凡士林等进行润湿，增大接触。 2）静电环的鳄鱼夹与测试仪点检螺丝帽连接在一起，如下图1-2所未。3）左手按压测试仪金属触片，中间“GOOD"亮且报警说明静电手环良好，两边“high"、“LOW"红色亮且无报警时，说明不良。

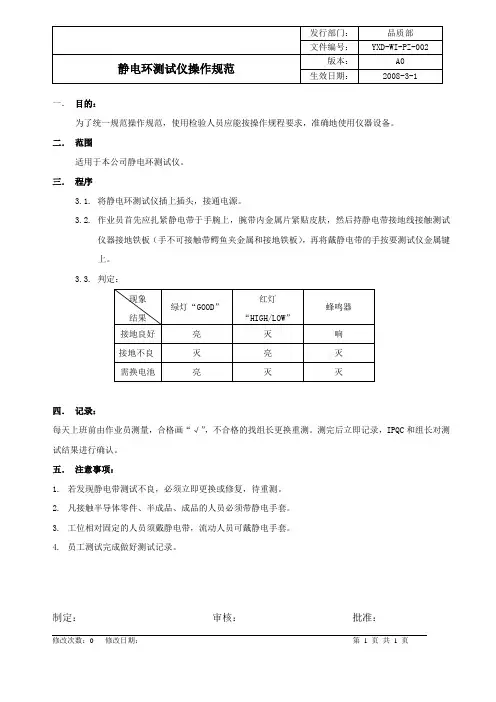

静电环测试仪操作规范

静电环测试仪操作规范

发行部门： 品质部

文件编号： YXD-WI-PZ-002

静电环测试仪操作规范 版本： A0

生效日期： 2008-3-1

制定： 审核： 批准：

修改次数：0 修改日期： 第 1 页 共 1 页 一． 目的：

为了统一规范操作规范，使用检验人员应能按操作规程要求，准确地使用仪器设备。

二． 范围

适用于本公司静电环测试仪。

三． 程序

3.1. 将静电环测试仪插上插头，接通电源。

3.2. 作业员首先应扎紧静电带于手腕上，腕带内金属片紧贴皮肤，然后持静电带接地线接触测试仪器接地铁板（手不可接触带鳄鱼夹金属和接地铁板），再将戴静电带的手按要测试仪金属键上。

3.3. 判定：

现象

结果 绿灯“GOOD” 红灯“HIGH/LOW” 蜂鸣器

接地良好 亮 灭 响

接地不良 灭 亮 灭

需换电池 亮 灭 灭

四． 记录：

每天上班前由作业员测量，合格画“√”，不合格的找组长更换重测。测完后立即记录，IPQC和组长对测试结果进行确认。

五． 注意事项：

1. 若发现静电带测试不良，必须立即更换或修复，待重测。

2. 凡接触半导体零件、半成品、成品的人员必须带静电手套。

3. 工位相对固定的人员须戴静电带，流动人员可戴静电手套。

4. 员工测试完成做好测试记录。
