发光二极管原理

led发光工作原理

LED（Light Emitting Diode），即发光二极管，是一种能够将电能转化为光能的电子器件。LED的发光工作原理主要包括晶体管效应和发射辐射效应。

1. 晶体管效应：LED是由半导体材料构成的，最常用的是砷化镓（GaAs）、氮化镓（GaN）等。在材料中，掺杂有少量的杂质，形成了N型和P型区域。当施加电压使两个区域连接时，会形成一个PN结。在正向偏置时，电子从N型区域向P型区域迁移，空穴从P型区域向N型区域迁移。当电子与空穴在PN结相遇时，会发生复合作用，电子的能量以光子的形式释放出来，产生光。

2. 发射辐射效应：在发光的过程中，与材料内部不受控制的复合作用相对应，还有受控制的辐射作用。当电子从N型区域向P型区域迁移时，由于PN结的特殊结构和材料的能带结构，使得电子的能级会降低，形成能带差。当电子与空穴结合时，电子的能级下降，动能减小，能级差会以光子的形式释放出来，产生发光。

总结来说，LED的发光工作原理基于半导体材料的PN结特性，在正向电压下，电子和空穴在PN结相遇并复合时会释放能量，产生光。同时，由于材料的能带结构，电子在向P型区域迁移的过程中会产生受控制的辐射作用，形成发射辐射效应。这两个效应共同作用，使LED能够实现高效的发光，成为一种常见的光源。

三色发光二极管驱动电路

摘要：

1.三色发光二极管概述

2.三色发光二极管驱动电路的原理

3.三色发光二极管驱动电路的设计

4.三色发光二极管驱动电路的应用

5.总结

正文：

一、三色发光二极管概述

三色发光二极管，又称为 RGB 发光二极管，是一种能够发出红、绿、蓝三种颜色光的半导体器件。通过调节红、绿、蓝三种颜色的亮度，可以实现多种颜色的混合，从而实现丰富多彩的显示效果。在众多领域，如显示屏、照明和信号传输等方面，三色发光二极管都发挥着重要作用。

二、三色发光二极管驱动电路的原理

三色发光二极管驱动电路的作用是控制红、绿、蓝三种颜色的发光二极管的亮度，从而实现对显示效果的调节。其基本原理是通过改变红、绿、蓝三种颜色发光二极管的导通时间来控制它们的亮度。在驱动电路中，通常采用脉冲宽度调制（PWM）技术来实现对发光二极管亮度的控制。

三、三色发光二极管驱动电路的设计

在设计三色发光二极管驱动电路时，需要考虑以下几个方面：

1.电流控制：为了保证三色发光二极管的稳定工作，驱动电路应具有恒流特性，确保在电压波动的情况下，通过发光二极管的电流保持不变。

2.亮度调节：通过改变红、绿、蓝三种颜色发光二极管的导通时间，实现对亮度的精确调节。

3.驱动能力：驱动电路应具备足够的驱动能力，以保证三色发光二极管在高亮度状态下正常工作。

4.兼容性：驱动电路应具有良好的兼容性，能够适应不同类型的三色发光二极管。

四、三色发光二极管驱动电路的应用

三色发光二极管驱动电路广泛应用于各种显示屏、交通信号灯、车灯等领域。例如，在显示屏领域，通过控制红、绿、蓝三种颜色发光二极管的亮度，可以实现对图像的精细显示；在交通信号灯领域，通过控制红、绿、蓝三种颜色发光二极管的导通时间，可以实现对交通信号的精确控制。

五、总结

总之，三色发光二极管驱动电路作为一种关键技术，在众多领域发挥着重要作用。

发光二极管工作电压和电流

发光二极管，也称LED（Light Emitting Diode），是一种电子元件，能将电能转化为光能，实现可见光的发射。发光二极管的工作电压和电流是影响其发射光强和发射颜色的重要参数。

一、发光二极管的基本结构和原理

发光二极管的基本结构是由n型半导体和p型半导体材料构成，两种材料接触区域构成p-n结。在外加正向电压作用下，载流子在p区域中汇合，产生正电荷和负电荷的复合过程中释放出能量，此能量被吸收，使材料中的原子进入激发态，随即从激发态跃迁回到基态时，释放出光子能量，即发出光线。

二、工作电压

发光二极管的工作电压是指在正向导通时所需的最小电压值。对于不同颜色的LED，其工作电压是不同的。例如，红外线LED的工作电压很低，大约只有1.2V左右，而红色LED的工作电压约为1.65V，黄色LED约为2.2V，绿色LED约为2.6V，蓝色LED约为3.6V，白色LED约为3.3V。

发光二极管的工作电压是由其结构和材料的物理特性决定的。简单来说，较高工作电压的LED结构相对较厚，材料间的距离较远，需要较高的电压才能使载流子穿过p-n结并产生光子发射。因此，随着LED结构和材料的不同，工作电压也会有所差异。

三、工作电流

发光二极管的工作电流是指在正向导通时流经LED的电流值，其大小直接影响其发射光强的大小。LED的最大工作电流不应超过其额定电流值，否则可能引起热失控或烧毁。

发光二极管的工作电流取决于应用场景和设计要求。一般来说，LED的额定工作电流与其发光强度成正比。在一定范围内提高工作电流可以增加LED的发光强度，但是过高的电流会导致LED温度升高，从而降低其寿命和稳定性。此外，发光二极管的发光效率和工作电流也有一定的关系，一定电流下，发光效率较高的LED发光强度也会较高。

四、总结

发光二极管的工作电压和电流是决定其工作效能和发光强度的重要参数。不同颜色和结构的LED具有不同的工作电压和工作电流值。在设计和应用LED时，需要综合考虑其特性和质量，选用合适的电压和电流控制电路，确保LED充分发光，稳定可靠地工作。

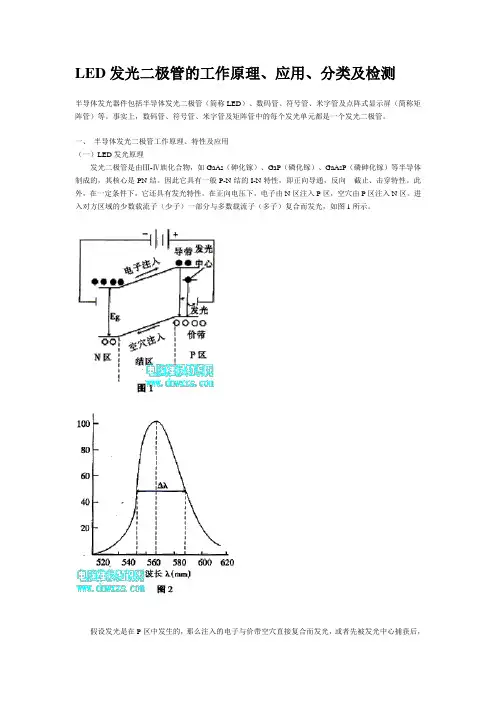

LED发光二极管的工作原理、应用、分类及检测

半导体发光器件包括半导体发光二极管（简称LED）、数码管、符号管、米字管及点阵式显示屏（简称矩阵管）等。事实上，数码管、符号管、米字管及矩阵管中的每个发光单元都是一个发光二极管。

一、 半导体发光二极管工作原理、特性及应用

（一）LED发光原理

发光二极管是由Ⅲ-Ⅳ族化合物，如GaAs（砷化镓）、GaP（磷化镓）、GaAsP（磷砷化镓）等半导体制成的，其核心是PN结。因此它具有一般P-N结的I-N特性，即正向导通，反向截止、击穿特性。此外，在一定条件下，它还具有发光特性。在正向电压下，电子由N区注入P区，空穴由P区注入N区。进入对方区域的少数载流子（少子）一部分与多数载流子（多子）复合而发光，如图1所示。

假设发光是在P区中发生的，那么注入的电子与价带空穴直接复合而发光，或者先被发光中心捕获后，再与空穴复合发光。除了这种发光复合外，还有些电子被非发光中心（这个中心介于导带、介带中间附近）捕获，而后再与空穴复合，每次释放的能量不大，不能形成可见光。发光的复合量相对于非发光复合量的比例越大，光量子效率越高。由于复合是在少子扩散区内发光的，所以光仅在靠近PN结面数μm以内产生。

理论和实践证明，光的峰值波长λ与发光区域的半导体材料禁带宽度Ｅg有关，即λ≈1240/Eg（mm）式中Eg的单位为电子伏特（eV）。若能产生可见光（波长在380nm紫光～780nm红光），半导体材料的Eg应在3.26～1.63eV之间。比红光波长长的光为红外光。现在已有红外、红、黄、绿及蓝光发光二极管，但其中蓝光二极管成本、价格很高，使用不普遍。

（二）LED的特性

1．极限参数的意义

（1）允许功耗Pm:允许加于LED两端正向直流电压与流过它的电流之积的最大值。超过此值，LED发热、损坏。

（2）最大正向直流电流IFm：允许加的最大的正向直流电流。超过此值可损坏二极管。
