柴油发电机技术协议

实用标准文档

文案大全 技术要求-柴油发电机

1. 一般要求

1) 须按施工图纸相关技术参数，选取及配置合适的设备，满足本工程的使用功能。（图纸中各设备数量为暂定，最终投标时以施工图纸及机电安装的合同为准）

2) 厂商须根据图纸进行深化设计。

3) 须保证所提供设备为原厂生产的全新合格产品。

4) 有关设备，无论在运送、储存及施工安装期间，应采取正确的保护设施，以确保设备在任何情况下不受破损。

5) 相关设备及配件上须附有原厂标志铭牌、指示、警告标识等，所有标识必须具有中文表示，容应符合国家有关规定，材料应为耐腐蚀、耐磨的金属材料，且须牢固附着于货物显著位置处。

6) 整套柴油发电机组及配套部件的供货，现场安装及调试。通过当地有关部门（环保、电力、消防）的验收并获取准用证。

7) 所报价设备需满足本项目荷载、进风、排风、排烟、消音等要求，保证任何情况下均能正常运行。

2. 质量保证 实用标准文档

文案大全 1) 制造厂家须具有生产及安装同类型设备的经验，且所提供的设备必须为常规定型产品，技术成熟，运行可靠，并具有五年到十年或以上成功运行的记录。

2) 供货商须在本工程所在地有售后服务中心，保证及时为用户提供完善的技术和售后服务。

3) 所提供设备要求为厂家自有系列产品，不接受厂家收购或并购系列产品。

4) 设备设计、制造、安装、调试和验收须符合相符的中国或国际认可的规及标准。如规/规程/标准之间存在不同之处，应选择较严格或标准较高者；有更新的标准规版本，当采用最新的版本。当技术要求与图纸出现矛盾时，应遵守较高标准要求，最终解释权归业主所有。

3. 资料呈审

1) 设备交货时需提供发动机、发电机原产地证明及进口报关凭证。

2) 应提供完整的产品技术说明书及相关技术资料。

3) 厂商应真实有效地提供技术偏离表，附于报价文件中。

4) 如业主认为所提供的技术资料不能满足需要时，业主有权提出补充要求，厂商应按要求免费提供所要补充的技术资料。

第 1 页 共 8 页

C900D5型号

柴油发电机组设备

技术协议

买 方：

卖 方：

柴油发电机组技术协议

第 2 页 共 25 页

附件1 技术规范

1 总则

1.1本技术协议适用于XX有限公司的柴油发电机组设备,

1.2卖方必须有权威机关颁发的ISO-9000系列的认证书或等同的质量保证体系认证证书。卖方应已设计、制造和提供过同类设备,且使用条件应与本工程相类似。

1.3卖方提供柴油发电机组本体必须是整机康明斯品牌，且该型号的柴油发电机组在国内有良好的运行业绩。在XX地区应有具备服务资质的售后服务机构并有充足的零备件储存可供买方采购。

1.4产品制造厂家应在本省设有办事处（或分公司）有充足的备件储存和大修车间。

1.5※保修期※

本项目机组为作为备用电源使用，机组保修期限为调试合格后1年，首次保养为运行至250小时，保修期内机组如运行至250小时则首次保养为卖方负责，

250小时首保内容

检查：

● 机油油位

● 冷却液液位

● 电解液液位

● 日用油箱油位

● 检查进气管路

● 开关报警方式是否处于常规位置

● 燃油输油泵

● 风扇驱动皮带

● 柔性软管及接头的状态

● 水泵排污孔有无泄漏

● 电气连线

● 排放燃油油水分离器

● 自动充电机充电状况

● 发电机房空气进出口● 蓄电池电解液的比重

● 安装螺栓以及振动部件的紧度

● 软管及卡箍的状态和紧度

● 防冻液DCA4含量

● 在负载条件下转换开关工作是否正常

● 回路断路器和保险丝

● 执行工作负荷测试

更换：

● 机油

● 机油滤清器

● 燃油滤清器

● 水滤清器

● 空气滤清器

柴油发电机组技术协议

第 3 页 共 25 页

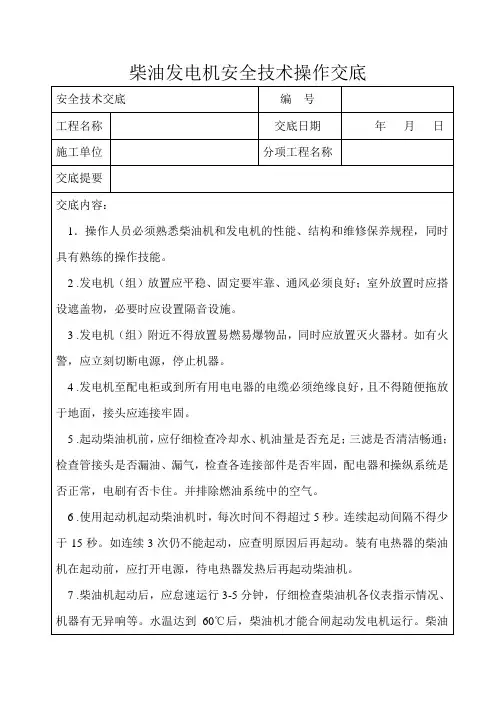

柴油发电机安全技术操作交底

安全技术交底 编 号

工程名称 交底日期 年 月 日

施工单位 分项工程名称

交底提要

交底内容：

1．操作人员必须熟悉柴油机和发电机的性能、结构和维修保养规程，同时具有熟练的操作技能。

2 .发电机（组）放置应平稳、固定要牢靠、通风必须良好；室外放置时应搭设遮盖物，必要时应设置隔音设施。

3 .发电机（组）附近不得放置易燃易爆物品，同时应放置灭火器材。如有火警，应立刻切断电源，停止机器。

4 .发电机至配电柜或到所有用电电器的电缆必须绝缘良好，且不得随便拖放于地面，接头应连接牢固。

5 .起动柴油机前，应仔细检查冷却水、机油量是否充足；三滤是否清洁畅通；检查管接头是否漏油、漏气，检查各连接部件是否牢固，配电器和操纵系统是否正常，电刷有否卡住。并排除燃油系统中的空气。

6 .使用起动机起动柴油机时，每次时间不得超过5秒。连续起动间隔不得少于15秒。如连续3次仍不能起动，应查明原因后再起动。装有电热器的柴油机在起动前，应打开电源，待电热器发热后再起动柴油机。

7 .柴油机起动后，应怠速运行3-5分钟，仔细检查柴油机各仪表指示情况、机器有无异响等。水温达到60℃后，柴油机才能合闸起动发电机运行。柴油机运转时，水温应控制在60-80℃之间。

8 .发电机起动前，应清洁各部位，检查碳刷是否卡牢、各螺栓是否紧固、各显示仪表是否正常、各电线接头是否接牢、调压机构工作是否可靠。

9 .长期停置的发电机再使用前，应进行绝缘检查。绝缘电阻必须大于1MΩ，并按规定给各机构加注润滑脂后，方可投入使用。

10 .柴油机运转时，操作人员不得远离机器，应经常检查各仪表的指示情况；机身、轴承是否有杂音和过热；柴油机负载是否正常；检查各转动部分温升是否过高，电刷火花是否过大。若有异常情况，应立即停机检修，排除故障后方能重新工作。

11 .柴油机运转时，禁止进行修理和清扫工作。所有开式齿轮、风扇、皮带等部位均应设防护装置。

柴油发电机大修的技术要求

经过大修后的柴油发电机组，不允许出现异常的杂音或敲击声，输出功率应接近额定值，各种仪表工作正常。柴油机正常运转时，排出的废气应为淡灰色。

(1)大修应包括小修、中修的各项技术要求。

(2)进、排气门与气门导管之间的间隙要适当，不允许出现卡滞现象。

(3)摇臂轴与摇臂轴承的间隙要适当。

(4)准备更换的连杆组，在装配前要分别称其重量，对于中型柴油机，每件连杆组的重量差别，不允许超过40g，大型柴油机不允许超过80g.若没有称其重量而进行装配，则有可能在试机时，柴油机会发生抖动过大的现象，给大修工作造成不应有的经济损失。

(5)修理后的曲轴轴颈的中心线要同心一致，并且与连杆轴颈的中心线相互平衡。

(6)各传动齿轮间的啮合间隙要适当，一般可在0.05～0.15mm之间，且不允许出现卡滞现象。

(7)凸轮轴不允许出现变形现象。凸轮轴高度允许磨损范围，在正常情况下，进气凸轮应控制在0.30—0.50mm之间，排气凸轮控制在0.50～0.80mm之间。

(8)柴油机经过大修后，在正常温度下运转时，增压机的机油压力应不低于2.5kg/cm2．非增压机机油压力不应低于2.Okg/cm2

(9)喷油泵一调速器总成和喷油器应送到校泵中心，由专业技术人员进行校正。
