半导体原材料

半导体原材料种类解析
在半导体产业中，原材料的选择至关重要，不同种类的半导体原材料在半导体
制造过程中起着不同的作用。

本文将介绍几种常见的半导体原材料种类及其特点。

硅(Silicon)
硅是半导体行业中最为常见的原材料之一，被广泛用于制造半导体器件。

硅具
有良好的半导体特性和稳定性，常用于制造晶体管、集成电路等半导体器件。

硼(Boron)
硼是另一种常见的半导体原材料，通常与硅混合使用，形成p型半导体材料。

硼掺杂的硅材料在半导体器件中具有重要作用，可用于调控半导体器件的电子性能。

砷(Arsenic)
砷是一种常用的n型掺杂剂，可用于制备n型半导体材料。

砷掺杂的硅材料通常用于制造光电器件、太阳能电池等。

氮(Nitrogen)
氮是另一种常见的半导体原材料，通常用于制造氮化镓等宽禁带半导体材料。

氮化镓具有较高的载流子迁移率和热导率，被广泛应用于微波器件、通信器件等领域。

磷(Phosphorus)
磷是一种常见的n型掺杂剂，可用于制备n型半导体材料。

磷掺杂的硅材料在制造光电器件、太阳能电池等方面具有重要应用。

以上是几种常见的半导体原材料种类，当然还有许多其他原材料在半导体行业
中也扮演着重要角色。

不同种类的半导体原材料在半导体器件制造过程中发挥着各自独特的作用，共同推动半导体产业的发展。

希望通过本文的介绍，读者能对半导体原材料的种类有更加深入的了解，进一
步认识半导体产业的多元发展。

常用的半导体单晶材料
半导体材料是现代电子科技的基础。

常用的半导体单晶材料包括硅、锗、砷化镓、硒化铟、氮化镓等。

以下是我对各种材料的介绍和应用。

1. 硅
硅是最常见的半导体材料。

其结晶格子具有优异的周期性，加之有很
多方法可以获得高纯度的硅单晶。

硅的禁带宽度约为1.1电子伏特，
可以导电也可以不导电。

在电子元器件中，硅是最重要的原料之一。

从集成电路到太阳能电池，硅都扮演着重要的角色。

2. 锗
锗是另一种常见的半导体材料，相较于硅，其导电性和光学性质较为
优越，可用于制作红外探测器等器件。

然而，由于热力学上的限制，
用锗制作高灵敏度元件的难度相对较高。

3. 砷化镓
砷化镓是一种优秀的半导体材料，拥有很宽的带隙（1.43电子伏特），以及良好的电学和光学特性。

它被广泛应用于微波电子学、激光器和LED等器件的制造。

4. 硒化铟
硒化铟也是一种重要的半导体材料。

虽然其带隙只有0.25电子伏特，但其好的电学性能和红外光学性能使得它在红外目标识别、近红外发光器和高速光通信等领域发挥了重要作用。

5. 氮化镓
氮化镓是最近发展起来的一种半导体材料，由于其具有高硬度、高热导率、高抗氧化性、高光学透明性等特性，被广泛应用于高功率电子器件的制造，如蓝光激光器、高频高功率晶体管等。

总之，以上提到的半导体材料都是现代电子技术不可或缺的原材料，它们在电子学、光学、材料科学等方面发挥重要的作用。

未来，随着科技的发展，半导体材料的种类和应用也将随之增加和扩展。

半导体材料有哪些半导体材料按应用环节划分，可分为前端晶圆制造材料和后端封装材料两大类。

主要的晶圆制造材料包括：硅片、电子特气、光刻胶及配套试剂、湿电子化学品、抛光材料、靶材、光掩膜版等；主要的封装材料包括：引线框架、封装基板、陶瓷材料、键合金丝、切割材料等。

根据SEMI数据，2020年全球晶圆制造材料中，硅片占比最高，为35%；电子气体排名第2，占比13%；掩膜版排名第3，占比12%，光刻胶占比6%；光刻胶配套材料占比8% ；湿电子化学品占比7%；CMP抛光材料占比6%；靶材占比2%。

封装材料中，封装基板占比最高，为48%；引线框架、键合丝、包封材料、陶瓷基板、芯片粘接材料分列第2-6 名，占比分别为15%、15%、10%、6%和3%。

1 半导体硅片：根据制造工艺分类，半导体硅片主要可以分为抛光片、外延片与以SOI硅片为代表的高端硅基材料。

单晶硅锭经过切割、研磨和抛光处理后得到抛光片。

抛光片经过外延生长形成外延片，抛光片经过氧化、键合或离子注入等工艺处理后形成SOI硅片。

按照尺寸分类，半导体硅片的尺寸（以直径计算）主要包括23mm、25mm、28mm、50mm（2 英寸）、75mm（3 英寸）、100mm（4 英寸）、125mm（5 英寸）、150mm（6 英寸）、200mm（8 英寸）与300mm （12 英寸）等规格。

目前全球半导体硅片以12英寸为主，2020 年全球硅片12英寸占比69%，8英寸占比24%，6英寸及以下占比7%。

根据头豹研究院数据，12英寸对应3-90nm制程，产品包括手机SoC、CPU、GPU、存储、通信、FPGA、MCU、WiFi/蓝牙等；8英寸对应90nm-0.25μm制程，产品包括汽车MCU、射频、指纹识别、电源管理、功率、LED驱动等；6 英寸对应0.35μm -1.2μm制程，产品包括MOSFET、IGBT、MEMS等。

（1）半导体硅片竞争格局2020年，全球前五大半导体硅片企业信越化学、SUMCO、Siltronic、环球晶圆、SKSiltron合计销售额109.16亿美元，占全球半导体硅片行业销售额比重高达89.45%。

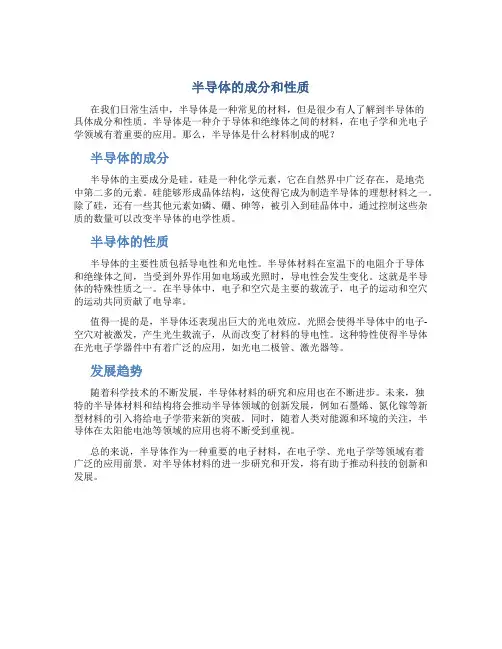

半导体主要材料介绍
半导体作为一种重要的材料，在电子行业中扮演着至关重要的角色。

它的特性使得半导体在电子学、光电子学、计算机科学等领域中有着广泛的应用。

本文将介绍半导体的主要材料种类，以便更好地了解半导体材料的特性和应用。

硅（Silicon）
硅是最常见且应用最广泛的半导体材料之一。

它具有良好的半导体特性，化学稳定性高，且价格相对较低。

硅半导体广泛应用于集成电路、太阳能电池等领域。

硒化镉（Cadmium Selenide）
硒化镉是一种II-VI族半导体材料，具有优良的光电特性。

它在红外探测、半导体激光器等领域有着重要的应用。

砷化镓（Gallium Arsenide）
砷化镓是一种III-V族半导体材料，其电子迁移率高，适用于高频器件和微波器件。

砷化镓在通信领域和光电子领域中具有广泛的应用。

硒化铟（Indium Selenide）
硒化铟是一种III-VI族半导体材料，具有光电性能优异的特点。

硒化铟在太阳能电池、红外探测等领域有着重要的应用。

氧化锌（Zinc Oxide）
氧化锌是一种广泛应用的半导体材料，具有优良的透明导电性能，适用于透明电子器件、柔性显示屏等领域。

以上介绍了几种常见的半导体材料，每种材料都具有独特的性能和应用特点。

随着科学技术的不断发展，半导体材料的研究和应用也将不断深化，为现代电子科技的发展提供有力支撑。

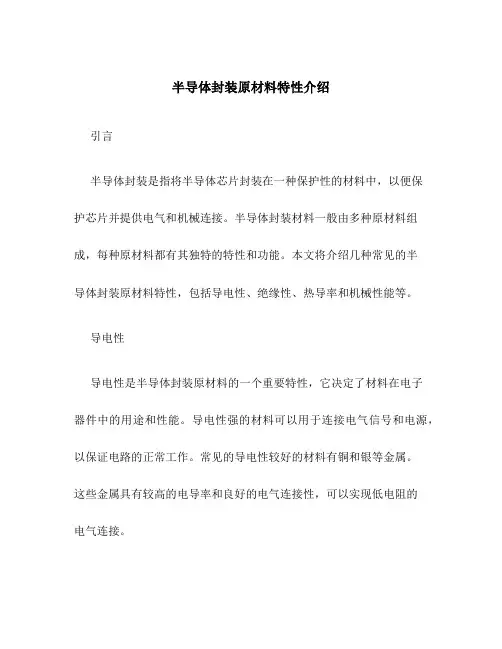

半导体封装原材料特性介绍引言半导体封装是指将半导体芯片封装在一种保护性的材料中，以便保护芯片并提供电气和机械连接。

半导体封装材料一般由多种原材料组成，每种原材料都有其独特的特性和功能。

本文将介绍几种常见的半导体封装原材料特性，包括导电性、绝缘性、热导率和机械性能等。

导电性导电性是半导体封装原材料的一个重要特性，它决定了材料在电子器件中的用途和性能。

导电性强的材料可以用于连接电气信号和电源，以保证电路的正常工作。

常见的导电性较好的材料有铜和银等金属。

这些金属具有较高的电导率和良好的电气连接性，可以实现低电阻的电气连接。

在半导体封装过程中，由于半导体芯片和其他电子元件之间会有较高的电压差，需要使用绝缘性材料来阻止电流的流动，以防止短路和其他电气故障。

绝缘性材料一般应具备较高的电阻率和较低的电导率。

常见的绝缘性材料有聚合物和石英等。

这些材料具有良好的绝缘性能，可以阻止电流的流动。

热导率半导体器件在工作过程中会产生大量的热量，如果不能有效地散热，将会导致器件温度升高，影响其性能和可靠性。

因此，半导体封装材料需要具备较高的热导率，以便将热量快速散发。

金属材料一般具有较高的热导率，例如铜和铝等。

此外，一些陶瓷材料如氧化铝和氮化硅等也具有较好的热导率。

半导体封装材料在封装过程中需要经受各种机械应力，如挤压、剪切和拉伸等。

因此，材料的机械性能也是一个重要的考虑因素。

材料需要具备良好的强度和韧性，以保证在封装过程中不发生破裂和断裂。

聚合物材料一般具有较好的韧性，而金属材料那么具有较高的强度。

结论半导体封装原材料的特性对器件的性能和可靠性有着重要的影响。

导电性、绝缘性、热导率和机械性能是封装材料最重要的特性之一。

不同的半导体封装应用需要选择具有适当特性的材料，以满足其性能需求。

随着半导体技术的不断开展，封装材料的研究和开发也将不断推进，为半导体器件的性能提升提供更多可能性。

半导体的主要原材料
半导体的主要原材料包括：
1. 硅（Silicon）：硅是最常用的半导体材料，因为它具有适合
制造晶体管的特性，如稳定性和可控性。

2. 砷化镓（Gallium Arsenide）：砷化镓是另一种常用的半导
体材料，特别适用于高频和高功率应用，如雷达和通信设备。

3. 砷化磷（Gallium Phosphide）：砷化磷在光电子器件中具有
广泛应用，如光纤通信和光伏电池。

4. 碳化硅（Silicon Carbide）：碳化硅具有优异的热导性和耐
高温特性，因此被广泛应用于高功率电子设备和高温工况下的应用。

5. 硒化铟（Indium Selenide）：硒化铟主要应用于太阳能电池、光传感器和半导体激光器等领域。

6. 砷化铟（Indium Arsenide）和砷化铟磷（Indium Gallium Arsenide）：砷化铟和砷化铟磷在光电子器件中具有重要应用，如光传感器和红外探测器。

7. 氮化镓（Gallium Nitride）：氮化镓在光电子和功率电子器
件中广泛应用，如LED和功率放大器等。

除了以上主要的半导体原材料外，还有一些其他材料如硒化锌（Zinc Selenide）、氮化硼（Boron Nitride）等也被用于特定
的半导体器件制造中。

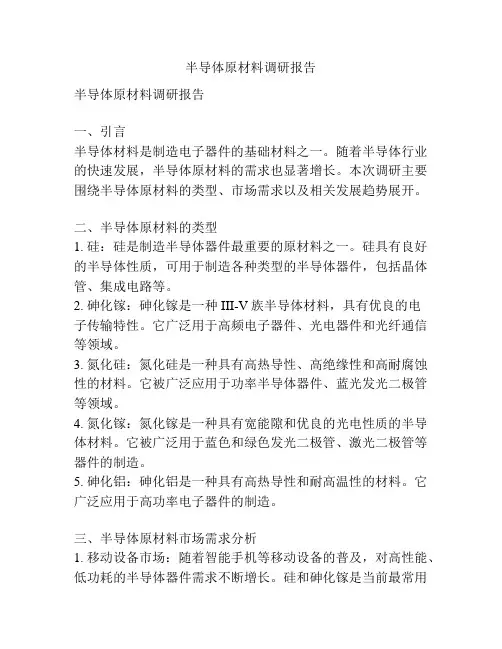

半导体原材料调研报告半导体原材料调研报告一、引言半导体材料是制造电子器件的基础材料之一。

随着半导体行业的快速发展，半导体原材料的需求也显著增长。

本次调研主要围绕半导体原材料的类型、市场需求以及相关发展趋势展开。

二、半导体原材料的类型1. 硅：硅是制造半导体器件最重要的原材料之一。

硅具有良好的半导体性质，可用于制造各种类型的半导体器件，包括晶体管、集成电路等。

2. 砷化镓：砷化镓是一种III-V族半导体材料，具有优良的电子传输特性。

它广泛用于高频电子器件、光电器件和光纤通信等领域。

3. 氮化硅：氮化硅是一种具有高热导性、高绝缘性和高耐腐蚀性的材料。

它被广泛应用于功率半导体器件、蓝光发光二极管等领域。

4. 氮化镓：氮化镓是一种具有宽能隙和优良的光电性质的半导体材料。

它被广泛用于蓝色和绿色发光二极管、激光二极管等器件的制造。

5. 砷化铝：砷化铝是一种具有高热导性和耐高温性的材料。

它广泛应用于高功率电子器件的制造。

三、半导体原材料市场需求分析1. 移动设备市场：随着智能手机等移动设备的普及，对高性能、低功耗的半导体器件需求不断增长。

硅和砷化镓是当前最常用的材料，由于其优异的传输性能，被广泛应用于移动设备中。

2. 汽车电子市场：随着智能驾驶技术的发展和电动车辆的普及，对半导体材料的需求也相应增加。

氮化硅和氮化镓等材料在汽车电子领域中具有广阔的应用前景。

3. 新能源市场：太阳能和风能等新能源的快速发展，为半导体材料市场带来了新的增长机遇。

硅材料是制造太阳能电池的主要原材料之一，而氮化镓材料则逐渐在逆变器等太阳能设备中得到应用。

4. 通信市场：随着5G技术的逐渐成熟，对高频和高速传输的需求也在增长。

砷化镓等III-V族材料因其良好的高频特性而成为通信市场的关键原材料。

四、半导体原材料发展趋势1. 新材料的应用：随着科技的不断进步，新的半导体材料如磷化铟和碳化硅等开始在某些特定领域得到应用。

这些新材料具有优异的性能，有望推动半导体行业的发展。

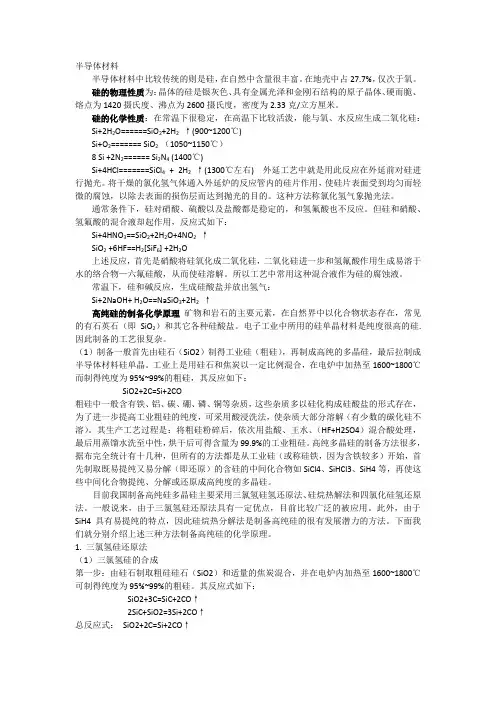

半导体材料半导体材料中比较传统的则是硅，在自然中含量很丰富。

在地壳中占27.7%，仅次于氧。

硅的物理性质为：晶体的硅是银灰色、具有金属光泽和金刚石结构的原子晶体、硬而脆、熔点为1420摄氏度、沸点为2600摄氏度，密度为2.33克/立方厘米。

硅的化学性质：在常温下很稳定，在高温下比较活泼，能与氧、水反应生成二氧化硅：Si+2H2O======SiO2+2H2↑(900~1200℃)Si+O2======= SiO2 （1050~1150℃）8 Si +2N2====== Si2N4 (1400℃)Si+4HCl=======SiCl4+ 2H2↑(1300℃左右) 外延工艺中就是用此反应在外延前对硅进行抛光。

将干燥的氯化氢气体通入外延炉的反应管内的硅片作用，使硅片表面受到均匀而轻微的腐蚀，以除去表面的损伤层而达到抛光的目的。

这种方法称氯化氢气象抛光法。

通常条件下，硅对硝酸、硫酸以及盐酸都是稳定的，和氢氟酸也不反应。

但硅和硝酸、氢氟酸的混合液却起作用，反应式如下：Si+4HNO3==SiO2+2H2O+4NO2↑SiO2 +6HF==H2[SiF6] +2H2O上述反应，首先是硝酸将硅氧化成二氧化硅，二氧化硅进一步和氢氟酸作用生成易溶于水的络合物—六氟硅酸，从而使硅溶解。

所以工艺中常用这种混合液作为硅的腐蚀液。

常温下，硅和碱反应，生成硅酸盐并放出氢气：Si+2NaOH+ H2O==NaSiO3+2H2↑高纯硅的制备化学原理矿物和岩石的主要元素，在自然界中以化合物状态存在，常见的有石英石（即SiO2）和其它各种硅酸盐。

电子工业中所用的硅单晶材料是纯度很高的硅.因此制备的工艺很复杂。

（1）制备一般首先由硅石（SiO2）制得工业硅（粗硅），再制成高纯的多晶硅，最后拉制成半导体材料硅单晶。

工业上是用硅石和焦炭以一定比例混合，在电炉中加热至1600~1800℃而制得纯度为95%~99%的粗硅，其反应如下：SiO2+2C=Si+2CO粗硅中一般含有铁、铝、碳、硼、磷、铜等杂质，这些杂质多以硅化构成硅酸盐的形式存在，为了进一步提高工业粗硅的纯度，可采用酸浸洗法，使杂质大部分溶解（有少数的碳化硅不溶）。

半导体制备工艺流程1.原材料准备：首先，需要准备半导体材料的原料，如硅、锗等。

这些原料通常以多晶体或单晶体的形式存在，并需要进行纯化和化学处理，以去除杂质和提高纯度。

2. 制备单晶体：在这一步骤中，需要通过一种称为Czochralski方法的技术，将纯化后的原料制备成单晶体。

该方法利用一个熔融的原料，通过加入引导晶体和控制温度的方式，使晶体在慢慢生长的过程中形成。

3.切割晶片：获得的单晶体需要进行切割，以获得具有所需尺寸和形状的晶片。

这通常通过使用金刚石工具进行切割，因为金刚石具有很高的硬度，可以有效地切割晶体。

4.磨削和研磨：切割后的晶片可能会有表面不平整或粗糙的问题，需要进行磨削和研磨处理。

这一步骤将使用机械磨削和化学机械研磨的方法，逐渐将晶片表面磨平和研磨至所需的光洁度和平整度。

5.清洗和去除杂质：在晶片表面研磨完成后，需要进行清洗和去除杂质的处理。

这一步骤通常使用酸、溶剂或等离子体处理，以去除表面的有机和无机杂质，并提高单晶片的表面质量和净化度。

6.氧化处理：经过清洗和净化的单晶片需要进行表面氧化处理，以形成一层氧化膜。

氧化处理可以通过热氧化或湿氧化的方法进行，其中热氧化是利用高温下的氧气将晶片表面氧化，而湿氧化则是在有水蒸汽的条件下进行。

7.控制掺杂：在制备半导体器件时，通常需要对晶片进行掺杂处理，以改变其电子性能。

掺杂可以通过离子注入或扩散的方式进行，其中离子注入将所需的杂质离子直接注入晶片中，而扩散则是将杂质担体直接接触至晶片表面，然后通过高温处理使其扩散至晶片内部。

8.图案化处理：在制备半导体芯片时，需要根据所需的电路设计，在晶片表面进行图案化处理。

这一步骤通常包括光刻、蚀刻、沉积和清洗等工艺步骤，以逐步形成器件所需的结构和层次。

9.金属化处理：在芯片制备的最后阶段，需要进行金属化处理，以将电路连接至芯片的引脚或电极。

这一步骤通常涉及金属沉积、刻蚀和清洗等工艺步骤，以形成电路和引脚之间的良好电气连接。
