人教版高中物理-有答案-人教版物理选修3-1第九章专题：电路的动态分析、故障分析和含容电路问题

人教版物理选修3-1第九章第2节：闭合电路欧姆定律一、选择题。

1. 电源、直流电动机与滑动变阻器串联构成一个回路，已知电源电动势为12V、内阻为3Ω，直流电动机内阻为1Ω．调节滑动变阻器使电路中电源的输出功率最大，电动机刚好正常工作（额定功率为6W），则下列说法中错误的是（）A.通过电动机的电流为2AB.电源的效率为50%C.滑动变阻器连入电路部分的阻值为2ΩD.电动机的发热功率为4W2. 已知磁敏电阻在没有磁场时电阻很小，在有磁场时电阻很大，并且磁场越强阻值越大．为了探测有无磁场，利用磁敏电阻作为传感器设计了如图所示电路，电源电动势E 和内阻r不变，在没有磁场时，调节滑动变阻器R使电灯发光，当探测装置从无磁场区进入强磁场区（设电灯L不会烧坏），则（）A.电灯L变亮B.电流表示数增大C.滑动变阻器R的功率增大D.磁敏电阻两端的电压减小3. 如图所示，直线A为某电源的U−I图线，曲线B为某小灯泡D1的U−I图线的一部分，用该电源和小灯泡D1组成闭合电路时，小灯泡D1恰好能正常发光，则下列说法中正确的是（）ΩA.此电源的内阻为23B.小灯泡D1的额定电压为3V，功率为6WC.把小灯泡D1换成“3V，20W”的小灯泡D2，电源的输出功率将变小D.由于小灯泡D1的U−I图线是一条曲线，所以灯泡发光过程中欧姆定律不适用4. 如图所示的电路中，闭合开关，灯L1、L2正常发光，由于电路出现故障，突然发现L1变亮，L2变暗，电流表的读数变小，根据分析，发生的故障可能是（）A.R1断路B.R2断路C.R3短路D.R4短路5. 在如图所示的电路中，电源电动势E恒定，内阻r=1Ω，两电表均为理想电表，定值电阻R3=5Ω．当开关K断开与闭合时，ab段电路消耗的电功率相等．则下列说法正确的是（）A.开关K断开时电源的效率比闭合时高B.电阻R1、R2可能分别为3Ω、6ΩC.开关K断开时电压表的示数一定小于开关K闭合时的示数D.开关K断开与闭合时，电压表示数变化量的大小与电流表示数变化量的大小的比值一定等于1Ω二、多选题。

1

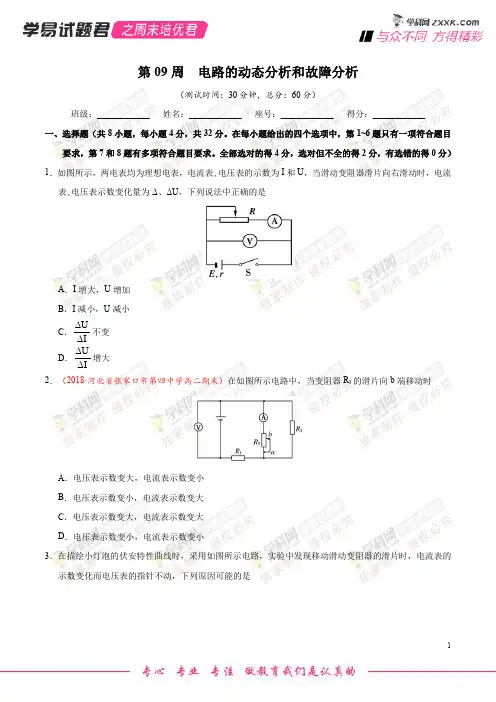

第09周 电路的动态分析和故障分析
（测试时间：30分钟，总分：60分）
班级：____________ 姓名：____________ 座号：____________ 得分：____________
一、选择题（共8小题，每小题4分，共32分。

在每小题给出的四个选项中，第1~6题只有一项符合题目
要求，第7和8题有多项符合题目要求。

全部选对的得4分，选对但不全的得2分，有选错的得0分）
1．如图所示，两电表均为理想电表，电流表､电压表的示数为I 和U ，当滑动变阻器滑片向右滑动时，电流表､电压表示数变化量为Δ、ΔU ，下列说法中正确的是
A ．I 增大，U 增加
B ．I 减小，U 减小
C ．
U I
∆∆不变 D ．U I ∆∆增大 2．（2018·河北省张家口市第四中学高二期末）在如图所示电路中，当变阻器R 3的滑片向b 端移动时
A ．电压表示数变大，电流表示数变小
B ．电压表示数变小，电流表示数变大
C ．电压表示数变大，电流表示数变大
D ．电压表示数变小，电流表示数变小
3．在描绘小灯泡的伏安特性曲线时，采用如图所示电路，实验中发现移动滑动变阻器的滑片时，电流表的示数变化而电压表的指针不动，下列原因可能的是。

& 鑫达捷致力于精品文档 精心制作仅供参考 &
鑫达捷 高中物理学习材料

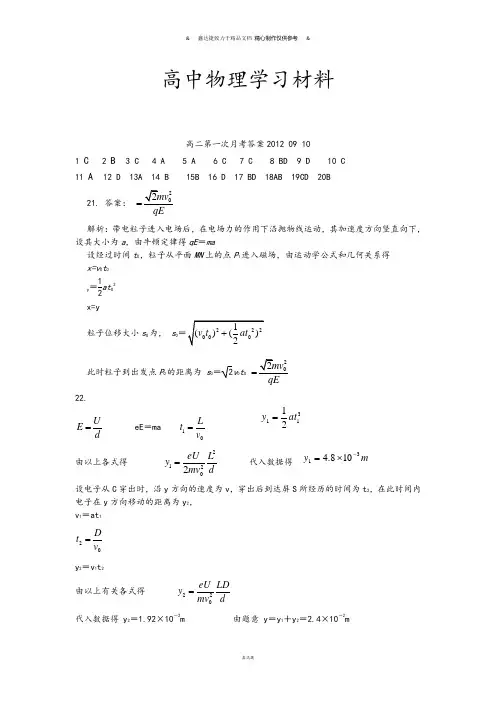

高二第一次月考答案2012 09 10
1 C
2 B
3 C
4 A
5 A
6 C
7 C
8 BD
9 D 10 C
11 A 12 D 13A 14 B 15B 16 D 17 BD 18AB 19CD 20B
21. 答案：
20qE
= 解析：带电粒子进入电场后，在电场力的作用下沿抛物线运动，其加速度方向竖直向下，设其大小为a ，由牛顿定律得qE ＝ma
设经过时间t 0，粒子从平面MN 上的点P 1进入磁场，由运动学公式和几何关系得
x=v 0t 0
y ＝12at 02
x=y
粒子位移大小s 0为， s 0
此时粒子到出发点P 0的距离为 s 0＝2v 0t 0
20qE = 22.
d U E = eE ＝ma 10L t v = 31121at y =
由以上各式得 21202eU L y mv d
= 代入数据得 m y 31108.4-⨯= 设电子从C 穿出时，沿y 方向的速度为v ，穿出后到达屏S 所经历的时间为t 2，在此时间内电子在y 方向移动的距离为y 2，
v 1＝at 1
20
D t v = y 2＝v 1t 2
由以上有关各式得 220eU LD y mv d =
代入数据得 y 2＝1.92×10－2m 由题意 y ＝y 1＋y 2＝2.4×10－2m。

第一章第一节1．答：在天气干躁的季节，脱掉外衣时，由于摩擦，外衣和身体各自带了等量、异号的电荷。

接着用手去摸金属门把手时，身体放电，于是产生电击的感觉。

2．答：由于A、B都是金属导体，可移动的电荷是自由电子，所以，A带上的是负电荷，这是电子由B移动到A的结果。

其中，A得到的电子数为，与B失去的电子数相等。

3．答：图1－4是此问题的示意图。

导体B中的一部分自由受A的正电荷吸引积聚在B的左端，右端会因失去电子而带正电。

A对B左端的吸引力大于对右端的排斥力，A、B之间产生吸引力。

4．答：此现象并不是说明制造出了永动机，也没有违背能量守恒定律。

因为，在把A、B分开的过程中要克服A、B之间的静电力做功。

这是把机械转化为电能的过程。

第二节1．答：根据库仑的发现，两个相同的带电金属球接触后所带的电荷量相等。

所以，先把A球与B球接触，此时，B球带电；再把B球与C球接触，则B、C球分别带电；最后，B球再次与A球接触，B球带电。

2．答：（注意，原子核中的质子间的静电力可以使质子产生的加速度！）3．答：设A、B两球的电荷量分别为、，距离为，则。

当用C接触A时，A的电荷量变为，C的电荷量也是；C再与接触后，B的电荷量变为；此时，A、B间的静电力变为：。

在此情况下，若再使A、B间距增大为原来的2倍，则它们之间的静电力变为。

4．答：第四个点电荷受到其余三个点电荷的排斥力如图1－6所示。

共受三个力的作用，，由于，相互间距离分别为、、，所以，。

根据平行四边形定则，合力沿对角线的连线向外，且大小是。

由于对称性，每个电荷受到其他三个电荷的静电力的合力的大小都相等，且都沿对角线的连线向外。

5．答：带电小球受重力、静电斥力和线的拉力作用而平衡，它的受力示意图见图1－7。

静电斥力，又，，所以，第三节1．答：A、B两处电场强度之比为。

A、C两处电场强度之比为。

2．答：电子所在处的电场强度为，方向沿着半径指向外。

电子受到的电场力为，方向沿着半径指向质子。

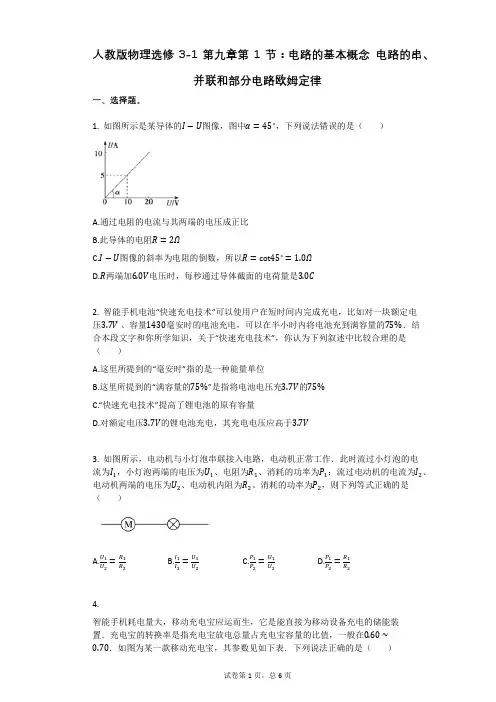

人教版物理选修3-1第九章第1节：电路的基本概念电路的串、并联和部分电路欧姆定律一、选择题。

1. 如图所示是某导体的I−U图像，图中α=45∘，下列说法错误的是（）A.通过电阻的电流与其两端的电压成正比B.此导体的电阻R=2ΩC.I−U图像的斜率为电阻的倒数，所以R=cot45∘=1.0ΩD.R两端加6.0V电压时，每秒通过导体截面的电荷量是3.0C2. 智能手机电池“快速充电技术”可以使用户在短时间内完成充电，比如对一块额定电压3.7V、容量1430毫安时的电池充电，可以在半小时内将电池充到满容量的75%．结合本段文字和你所学知识，关于“快速充电技术”，你认为下列叙述中比较合理的是（）A.这里所提到的“毫安时”指的是一种能量单位B.这里所提到的“满容量的75%”是指将电池电压充3.7V的75%C.“快速充电技术”提高了锂电池的原有容量D.对额定电压3.7V的锂电池充电，其充电电压应高于3.7V3. 如图所示，电动机与小灯泡串联接入电路，电动机正常工作．此时流过小灯泡的电流为I1，小灯泡两端的电压为U1、电阻为R1、消耗的功率为P1；流过电动机的电流为I2、电动机两端的电压为U2、电动机内阻为R2、消耗的功率为P2，则下列等式正确的是（）A.U1 U2=R1R2B.I1I2=U1U2C.P1P2=U1U2D.P1P2=R1R24.智能手机耗电量大，移动充电宝应运而生，它是能直接为移动设备充电的储能装置．充电宝的转换率是指充电宝放电总量占充电宝容量的比值，一般在0.60∼0.70．如图为某一款移动充电宝，其参数见如下表．下列说法正确的是（）A.充电宝充电时将电能转化为内能B.该充电宝最多能储存的能量为3.6×106JC.该充电宝电量从零到完全充满所用时间约为2ℎD.用该充满电的充电宝给电量为零、容量为3000mAℎ的手机充电，理论上能充满4次5. 如图所示，电阻R1、R2串联在12V的电路中，R1=6kΩ，R2=3kΩ．当用电阻不是远大于R1和R2的电压表0∼3V量程测量R2两端的电压时，电压表的读数是3V，当用该电压表0∼15V量程测量R1两端的电压时，电压表的读数为（）A.9VB.7.5VC.8VD.6V6. 某同学利用一块表头和三个定值电阻设计了如图所示的电表，该电表有1、2两个量程．关于该电表，下列说法中正确的是（）A.测电压时，量程1一定小于量程2，与R1、R2和R3的阻值无关B.测电流时，量程1一定大于量程2，与R1、R2和R3的阻值无关C.测电压时，量程1与量程2间的大小关系与R1、R2和R3的阻值有关D.测电流时，量程1与量程2间的大小关系与R1、R2和R3的阻值有关二、解答题。

（新教材）人教高中物理必修第三册第九章 静电场及其应用练习含答案（新教材）必修第三册第九章 静电场及其应用1、a 和b 是点电荷电场中的两点，如图所示，a 点电场强度E a 与a 、b 连线夹角为60°，b 点电场强度E b 与a 、b 连线夹角为30°，关于此电场，下列分析正确的是( )A ．这是一个正点电荷产生的电场，E a ∶E b ＝1∶ 3B ．这是一个正点电荷产生的电场，E a ∶E b ＝3∶1C ．这是一个负点电荷产生的电场，E a ∶E b ＝3∶1D ．这是一个负点电荷产生的电场，E a ∶E b ＝3∶12、现代理论认为，反质子的质量与质子的质量相同，约为电子质量的1 836倍，若m e ＝0.91×10－30 kg ，e ＝1.6×10－19 C ，求反质子的比荷q m 。

3、下列关于点电荷的说法正确的是( )A ．任何带电球体都可以看成电荷全部集中于球心的点电荷B ．球状带电体一定可以看成点电荷C ．点电荷就是元电荷D ．一个带电体能否看成点电荷应以具体情况而定4、关于电场强度的概念，下列说法正确的是( )A ．由E ＝F q 可知，某电场的电场强度E 与q 成反比，与F 成正比B ．电场中某一点的电场强度与放入该点的试探电荷的正负无关C ．正、负试探电荷在电场中同一点受到的电场力方向相反，所以某一点电场方向与放入试探电荷的正负有关D ．电场中某一点不放试探电荷时，该点电场强度等于零5、复印机的核心部件是有机光导体鼓，它是在一个金属圆柱表面涂盖一层有机光导体OPC(没有光照时OPC 是绝缘体，受到光照时变成导体)而制成的。

复印机的基本工作过程是：(1)在暗处的有机光导体鼓和一个金属丝电极之间加上高电压，金属丝附近空气发生电离，使转动鼓体均匀带上正电荷；(2)文件反射的强光通过光学系统在鼓上成像，鼓上形成“静电潜像”；(3)鼓体转动经过墨粉盒，潜像将带相反电荷的墨粉吸引到鼓体带电部位；(4)鼓体继续转动经过复印纸，带电复印纸又将墨粉吸引到复印纸上。

第一章第一节1．答：在天气干躁的季节，脱掉外衣时，由于摩擦，外衣和身体各自带了等量、异号的电荷。

接着用手去摸金属门把手时，身体放电，于是产生电击的感觉。

2．答：由于A、B都是金属导体，可移动的电荷是自由电子，所以，A带上的是负电荷，这是电子由B移动到A的结果。

其中，A得到的电子数为，与B失去的电子数相等。

3．答：图1－4是此问题的示意图。

导体B中的一部分自由受A的正电荷吸引积聚在B的左端，右端会因失去电子而带正电。

A对B左端的吸引力大于对右端的排斥力，A、B之间产生吸引力。

4．答：此现象并不是说明制造出了永动机，也没有违背能量守恒定律。

因为，在把A、B分开的过程中要克服A、B之间的静电力做功。

这是把机械转化为电能的过程。

第二节1．答：根据库仑的发现，两个相同的带电金属球接触后所带的电荷量相等。

所以，先把A球与B球接触，此时，B球带电；再把B球与C球接触，则B、C球分别带电；最后，B球再次与A球接触，B球带电。

2．答：（注意，原子核中的质子间的静电力可以使质子产生的加速度！）3．答：设A、B两球的电荷量分别为、，距离为，则。

当用C接触A时，A的电荷量变为，C的电荷量也是；C再与接触后，B的电荷量变为；此时，A、B间的静电力变为：。

在此情况下，若再使A、B间距增大为原来的2倍，则它们之间的静电力变为。

4．答：第四个点电荷受到其余三个点电荷的排斥力如图1－6所示。

共受三个力的作用，，由于，相互间距离分别为、、，所以，。

根据平行四边形定则，合力沿对角线的连线向外，且大小是。

由于对称性，每个电荷受到其他三个电荷的静电力的合力的大小都相等，且都沿对角线的连线向外。

5．答：带电小球受重力、静电斥力和线的拉力作用而平衡，它的受力示意图见图1－7。

静电斥力，又，，所以，第三节1．答：A、B两处电场强度之比为。

A、C两处电场强度之比为。

2．答：电子所在处的电场强度为，方向沿着半径指向外。

电子受到的电场力为，方向沿着半径指向质子。

课后练习一第10讲库仑定律和场强1.如图1-15所示，用一根跟毛皮摩擦过的硬橡胶棒，靠近不带电验电器的金属小球a，然后用手指瞬间接触一下金属杆c后拿开橡胶棒，这时验电器小球A和金箔b的带电情况是（）A．a带正电，b带负电B．a带负电，b带正电C．a、b均带正电D．a、b均不带电答案：Ｃ详解：毛皮摩擦过的橡胶棒带负电，靠近小球a,会在球上感应出正电荷，而负电荷就远离棒，到了金属杆c上。

此时用手指触碰c，会把杆上的负电荷转移走，于是整个验电器就带正电了。

球带正电，金箔也带正电。

2.如图1-4所示，真空中两个自由的点电荷A和B，分别带有-Q和+4Q的电荷，现放入第三个点电荷C，使点电荷A、B、C都处于平衡，则点电荷C应放在什么区域？点电荷C带什么电？答案：应该放入一个“+”电荷，并且放在A的左边。

详解：首先电荷不可能放中间，否则该电荷必受到两个同方向的力。

电荷放在右边也不可能，本身B处电荷电荷量就大，如果离它更近，必然是受到的两个电场力大小不一。

因此要放在A左边，并且只能是带正电才可行，因为如果带负电，AB两处电荷不可能平衡。

3.将一定量的电荷Q，分成电荷量q、q＇的两个点电荷，为使这两个点电荷相距r时，它们之间有最大的相互作用力，则q值应为______。

答案：详解：二者相互作用力就是看乘积的大小了。

数学上有如下规律，两个正数和一定，必然在二者相等时积最大。

于是答案是。

4.两个点电荷甲和乙同处于真空中．（1）甲的电荷量是乙的4倍，则甲对乙的作用力是乙对甲的作用力的______倍．（2）若把每个电荷的电荷量都增加为原来的2倍，那么它们之间的相互作用力变为原来的______倍；（3）保持原电荷电荷量不变，将距离增为原来的3倍，那么它们之间的相互作用力变为原来的______倍；（4）保持其中一电荷的电荷量不变，另一个电荷的电荷量变为原来的4倍，为保持相互作用力不变，则它们之间的距离应变为原来的______倍；（5）把每个电荷的电荷都增大为原来的4倍，那么它们之间的距离必须变为原来的______倍，才能使其间的相互作用力不变。

最新人教版高中物理选修3-1测试题全套带答案解析第一章第一章第一章章末检测第一章(时间：90分钟满分：100分)一、单项选择题(本题共6小题，每小题4分，共24分)1．关于电场强度与电势的关系，下面各种说法中正确的是()A．电场强度大的地方，电势一定高B．电场强度不变，电势也不变C．电场强度为零时，电势一定为零D．电场强度的方向是电势降低最快的方向答案 D解析电场强度是描述静电力的性质的物理量，电势是描述电场能的性质的物理量，电场强度的大小和电势高低没有必然关系，电场线的方向，即电场强度的方向是电势降低最快的方向，选项A、B、C错误，选项D正确．图12．如图1所示，空间有一电场，电场中有两个点a和b.下列表述正确的是()A．该电场是匀强电场B．a点的电场强度比b点的大C．a点的电势比b点的高D．正电荷在a、b两点受力方向相同答案 C解析由电场线的分布可以看出，此电场不是匀强电场，选项A错误；b点电场线比a点电场线密，故a 点的电场强度比b点的小，B不正确；根据电场线的方向知a点的电势比b点的大，故C正确．正电荷在a、b两点受力方向分别沿a、b两点的切线方向，选项D错误．图23．空中有两个等量的正电荷q1和q2，分别固定于A、B两点，DC为AB连线的中垂线，C为A、B两点连线的中点，将一正电荷q 3由C 点沿着中垂线移至无穷远处的过程中，下列结论正确的有( ) A ．电势能逐渐减小 B ．电势能逐渐增大 C ．q 3受到的电场力逐渐减小D ．q 3受到的电场力逐渐增大 答案 A解析 中垂线CD 段上的电场强度方向处处都是竖直向上，故正电荷q 3由C 点沿着中垂线移至无穷远处的过程中，电场力做正功，电势能减小，A 对，B 错；中垂线上由C 到D ，电场强度先变大后变小，q 3受到的电场力先变大后变小，C 、D 错．图34．如图3所示，a 、b 、c 为电场中同一条水平方向电场线上的三点，c 为ab 的中点，a 、b 电势分别为φa ＝5 V 、φb ＝3 V ．下列叙述正确的是( ) A ．该电场在c 点处的电势一定为4 V B ．a 点处的场强E a 一定大于b 点处的场强E b C ．一正电荷从c 点运动到b 点电势能一定减少 D ．一正电荷运动到c 点时受到的静电力由c 指向a 答案 C解析 因不知该电场是否是匀强电场，所以E ＝Ud 不一定成立，c 点电势不一定是4 V ，所以A 、B 两项错误．因φa ＞φb ，电场线方向向右，正电荷从高电势点移到低电势点电场力做正功，电势能减少，受到的电场力指向b ，所以C 项正确、D 项错误．图45．空间存在甲、乙两相邻的金属球，甲球带正电，乙球原来不带电，由于静电感应，两球在空间形成了如图4所示稳定的静电场．实线为其电场线，虚线为其等势线，A 、B 两点与两球球心连线位于同一直线上，C 、D 两点关于直线AB 对称，则( ) A ．A 点和B 点的电势相同 B ．C 点和D 点的电场强度相同C ．正电荷从A 点移至B 点，静电力做正功D ．负电荷从C 点沿直线CD 移至D 点，电势能先增大后减小 答案 C解析 由题图可知φA ＞φB ，所以正电荷从A 移至B ，静电力做正功，故A 错误，C 正确．C 、D 两点场强方向不同，故B 错误．负电荷从C 点沿直线CD 移至D 点，电势能先减小后增大，所以D 错误，故选C.图56．如图5所示，一半径为R 的圆盘上均匀分布着电荷量为Q 的电荷，在垂直于圆盘且过圆心c 的轴线上有a 、 b 、d 三个点，a 和b 、b 和c 、 c 和d 间的距离均为R ，在a 点处有一电荷量为q (q >0)的固定点电荷．已知b 点处的场强为零，则d 点处场强的大小为(k 为静电力常量)( )． A ．k 3q R 2 B ．k 10q9R 2 C ．k Q ＋q R 2 D ．k 9Q ＋q 9R 2答案 B解析 由于b 点处的场强为零，根据电场叠加原理知，带电圆盘和a 点处点电荷在b 处产生的场强大小相等，方向相反．在d 点处带电圆盘和a 点处点电荷产生的场强方向相同，所以E ＝k q (3R )2＋k q R 2＝k 10q 9R 2，所以B 选项正确．二、多项选择题(本题共4小题，每小题4分，共16分) 7．下列各量中，与检验电荷无关的物理量是( )A ．电场力FB ．电场强度EC ．电势差UD ．电场力做的功W答案 BC解析 电场力F ＝qE ，与检验电荷有关，故A 项错；电场强度E 、电势差U 与检验电荷无关，故B 、C 对；电场力做功W ＝qU ，与检验电荷有关，故D 项错．8．带电粒子M 只在电场力作用下由P 点运动到Q 点，在此过程中克服电场力做了2.6×10－8 J 的功，那么( )A ．M 在P 点的电势能一定小于它在Q 点的电势能B ．P 点的场强一定小于Q 点的场强C ．P 点的电势一定高于Q 点的电势D ．M 在P 点的动能一定大于它在Q 点的动能答案AD解析因克服电场力做功，电势能增加，动能减小，所以A、D项正确；P、Q两点的场强大小不能确定，B项错；粒子电性未知，所以P、Q两点的电势高低不能判定，C项错．图69．如图6所示的电路中，AB是两金属板构成的平行板电容器．先将电键K闭合，等电路稳定后再将K 断开，然后将B板向下平移一小段距离，并且保持两板间的某点P与A板的距离不变．则下列说法正确的是()A．电容器的电容变小B．电容器内部电场强度大小变大C．电容器内部电场强度大小不变D．P点电势升高答案ACD图710．带电粒子在匀强电场中的运动轨迹如图7所示，如果带电粒子只受电场力作用从a到b运动，下列说法正确的是()A．粒子带正电B．粒子在a和b点的加速度相同C．该粒子在a点的电势能比在b点时大D．该粒子在b点的速度比在a点时大答案BCD解析由于粒子运动轨迹越来越向上弯曲，可判断它受力方向为竖直向上，所以粒子应带负电，故A错；匀强电场中受力恒定，加速度相同，B对；从a到b由于电场力方向速度方向成锐角，电场力做正功，则电势能减小，动能增大，故该粒子在b点的电势能比在a点时小，在b点的速度比在a点时大．故C、D 正确．三、填空题(每空2分，共10分)图811．如图8所示，Q 为固定的正点电荷，A 、B 两点在Q 的正上方与Q 相距分别为h 和0.25h ，将另一点电荷从A 点由静止释放，运动到B 点时速度正好又变为零．若此电荷在A 点处的加速度大小为34g ，此电荷在B 点处的加速度大小为________；方向________；A 、B 两点间的电势差(用Q 和h 表示)为________． 答案 3g 方向竖直向上 －3kQh解析 这一电荷必为正电荷，设其电荷量为q ，由牛顿第二定律，在A 点时mg －kQq h 2＝m ·34g .在B 点时kQq(0.25h )2－mg ＝m ·a B ，解得a B ＝3g ，方向竖直向上，q ＝mgh 24kQ.从A 到B 过程，由动能定理mg (h －0.25h )＋qU AB ＝0， 故U AB ＝－3kQh.图912．如图9所示，在竖直向下、场强为E 的匀强电场中，长为l 的绝缘轻杆可绕固定轴O 在竖直面内无摩擦转动，两个小球A 、B 固定于杆的两端，A 、B 的质量分别为m 1和m 2(m 1＜m 2)，A 带负电，电荷量为q 1，B 带正电，电荷量为q 2.杆从静止开始由水平位置转到竖直位置，在此过程中静电力做功为____________，在竖直位置处两球的总动能为______________． 答案 (q 1＋q 2)El /2 [(m 2－m 1)g ＋(q 1＋q 2)E ]l /2解析 本题考查静电力做功的特点和动能定理，考查学生对功能关系的处理．A 、B 在转动过程中静电力对A 、B 都做正功，即：W ＝q 1E l 2＋q 2E l 2＝(q 1＋q 2)El /2，根据动能定理：(m 2－m 1)g l 2＋(q 1＋q 2)El2＝E k －0，可求解在竖直位置处两球的总动能为E k ＝[(m 2－m 1)g ＋(q 1＋q 2)E ]l /2. 四、计算题(本题共4小题，共50分)图1013．(10分)如图10所示，在匀强电场中，将带电荷量q ＝－6×10－6 C 的电荷从电场中的A 点移到B 点，克服电场力做了2.4×10－5 J 的功，再从B 点移到C 点，电场力做了1.2×10－5 J 的功．求：(1)A 、B 两点间的电势差U AB 和B 、C 两点间的电势差U BC ； (2)如果规定B 点的电势为零，则A 点和C 点的电势分别为多少？ (3)作出过B 点的一条电场线(只保留作图的痕迹，不写做法)． 答案 (1)4 V －2 V (2)4 V 2 V (3)见解析图解析 (1)U AB ＝W AB q ＝－2.4×10－5－6×10－6V ＝4 VU BC ＝1.2×10－5－6×10－6 V ＝－2 V(2)U AB ＝φA －φB ，U BC ＝φB －φC 又φB ＝0故φA ＝4 V ，φC ＝2 V (3)如图所示图1114．(12分)一个带正电的微粒，从A 点射入水平方向的匀强电场中，微粒沿直线AB 运动，如图11所示．AB 与电场线夹角θ＝30°，已知带电粒子的质量m ＝1.0×10－7 kg ，电荷量q ＝1.0×10－10C ，A 、B 相距L ＝20cm.(取g ＝10 m/s 2，结果保留两位有效数字)求： (1)说明微粒在电场中运动的性质，要求说明理由． (2)电场强度的大小和方向．(3)要使微粒从A 点运动到B 点，微粒射入电场时的最小速度是多少． 答案 见解析解析 (1)微粒只在重力和电场力作用下沿AB 方向运动，在垂直于AB 方向上的重力和电场力必等大反向，可知电场力的方向水平向左，如图所示，微粒所受合力的方向由B 指向A ，与初速度v A 方向相反，微粒做匀减速运动．(2)在垂直于AB 方向上，有qE sin θ－mg cos θ＝0所以电场强度E ＝1.7×104 N/C 电场强度的方向水平向左(3)微粒由A 运动到B 时的速度v B ＝0时，微粒进入电场时的速度最小，由动能定理得，mgL sin θ＋qEL cosθ＝m v 2A /2，代入数据，解得v A ＝2.8 m/s图1215．(14分)如图12所示，在E ＝ 103 V/m 的水平向左匀强电场中，有一光滑半圆形绝缘轨道竖直放置，轨道与一水平绝缘轨道MN 连接，半圆轨道所在竖直平面与电场线平行，其半径R ＝0.4 m ，一带正电荷q ＝10－4 C 的小滑块质量为m ＝ 0.04 kg ，与水平轨道间的动摩擦因数μ＝0.2，g 取10 m/s 2，求：(1)要使小滑块能运动到半圆轨道的最高点L ，滑块应在水平轨道上离N 点多远处释放？ (2)这样释放的滑块通过P 点时对轨道压力是多大？(P 为半圆轨道中点) 答案 (1)20 m (2)1.5 N解析 (1)滑块刚能通过轨道最高点条件是 mg ＝m v 2R，v ＝Rg ＝2 m/s滑块由释放点到最高点过程由动能定理得： Eqs －μmgs －mg 2R ＝12m v 2所以s ＝m ⎝⎛⎭⎫12v 2＋2gREq －μmg代入数据得：s ＝20 m(2)滑块过P 点时，由动能定理： －mgR －EqR ＝12m v 2－12m v 2p所以v 2P＝v 2＋2(g ＋Eq m)R 在P 点由牛顿第二定律：N －Eq ＝m v 2PR所以N ＝3(mg ＋Eq ) 代入数据得：N ＝1.5 N图1316．(14分)如图13所示，EF 与GH 间为一无场区．无场区左侧A 、B 为相距为d 、板长为L 的水平放置的平行金属板，两板上加某一电压从而在板间形成一匀强电场，其中A 为正极板．无场区右侧为一点电荷Q 形成的电场，点电荷的位置O 为圆弧形细圆管CD 的圆心，圆弧半径为R ，圆心角为120°，O 、C 在两板间的中心线上，D 位于GH 上．一个质量为m 、电荷量为q 的带正电粒子以初速度v 0沿两板间的中心线射入匀强电场，粒子出匀强电场经无场区后恰能进入细圆管，并做与管壁无相互挤压的匀速圆周运动．(不计粒子的重力、管的粗细)求： (1)O 处点电荷的电性和电荷量； (2)两金属板间所加的电压． 答案 (1)负电 4m v 20R 3kq (2)3md v 203qL解析 (1)由几何关系知，粒子在D 点速度方向与水平方向夹角为30°，进入D 点时速度v ＝v 0cos 30°＝233v 0 ①在细圆管中做与管壁无相互挤压的匀速圆周运动，故Q 带负电且满足k QqR 2＝m v 2R ②由①②得：Q ＝4m v 20R3kq(2)粒子射出电场时速度方向与水平方向成30° tan 30°＝v y v 0③v y ＝at ④ a ＝qU md ⑤ t ＝L v 0⑥ 由③④⑤⑥得：U ＝md v 20tan 30°qL ＝3md v 203qL章末检测 第二章(时间：90分钟 满分：100分)一、单项选择题(本题共6小题，每小题4分，共24分)1．两个小灯泡，分别标有“1 A 4 W ”和“2 A 1 W ”的字样，则它们均正常发光时的电阻阻值之比为( )A ．2∶1B ．16∶1C ．4∶1D ．1∶16 答案 B解析 由P ＝I 2R 知：R ＝P I 2，所以R 1∶R 2＝41∶14＝16∶1.2．在正常照射下，太阳能电池的光电转换效率可达23%.单片单晶硅太阳能电池可产生0.6 V 的电动势，可获得0.1 A 的电流，则每秒照射到这种太阳能电池上的太阳光的能量是 ( ) A ．0.24 J B ．0.25 J C ．0.26 J D ．0.28 J 答案 C解析 根据W ＝UIt 可得每秒太阳能电池产生的能量为W ＝0.6×0.1×1 J ＝0.06 J ，设太阳能每秒照射的能量为Q ，则由能的转化和守恒定律得Q ×23%＝W ，所以Q ＝0.26 J.3．为了保障行驶安全，一种新型双门电动公交车安装了如下控制装置：只要有一扇门没有关紧，汽车就不能启动．如果规定，车门关紧时为“1”，未关紧时为“0”；当输出信号为“1”时，汽车可以正常启动行驶，当输出信号为“0”时，汽车不能启动．能正确表示该控制装置工作原理的逻辑门是( ) A ．“与”门 B ．“或”门 C ．“非”门 D ．“与非”门 答案 A解析 根据汽车双门都关紧汽车才能启动的情况可知，即两个条件都满足事件才能发生，故能正确表示该控制装置工作原理的逻辑门应该是“与”门．图14．如图1所示，R 4是半导体材料制成的热敏电阻，电阻率随温度的升高而减小，这就是一个火警报警器的电路，电流表是安放在值班室的显示器，电源两极之间接一个报警器，当R 4所在处出现火情时，显示器的电流I 和报警器两端的电压U 的变化情况是( ) A ．I 变大，U 变小 B ．I 变大，U 变大 C ．I 变小，U 变大 D ．I 变小，U 变小答案 A解析 当R 4处出现火情时，R 4↓→R 总↓→I 总↑→U 外↓→U 并↓→IR 3↓→I ↑.故A 项正确．图25．如图2为测量某电源电动势和内阻时得到的UI 图线．用此电源与三个阻值均为3 Ω的电阻连接成电路，测得路端电压为4.8 V ．则该电路可能为( )答案 B解析 根据UI 图象可知E ＝6 V ，r ＝0.5 Ω，A 图U 外＝4 V ，B 图中U 外＝4.8 V ，C 图中： U 外＝5.7 V ，D 图中U 外＝5.4 V.图36．电源的效率η定义为外电路电阻消耗的功率与电源的总功率之比．在测电源电动势和内电阻的实验中得到的实验图线如图3所示，图中U 为路端电压，I 为干路电流，a 、b 为图线上的两点，相应状态下电源的效率分别为ηa 、ηb .由图可知ηa 、ηb 的值分别为( ) A.34、14 B.13、23 C.12、12 D.23、13 答案 D解析 电源的效率η＝UI EI ×100%＝UE ×100%.a 点对应的路端电压U 为4个格，而电动势E 为6个格．因此ηa ＝23；b 点对应的路端电压为2个格，因此ηb ＝13.故D 正确．二、多项选择题(本题共4小题，每小题4分，共16分)图47．如图4所示，在一幢居民楼里有各种不同的用电器，如电灯、电视机、洗衣机、微波炉、排油烟机等．停电时，用多用电表测得A 、B 间的电阻为R ；供电后，设各家用电器全都同时使用时，测得A 、B 间电压为U ，进线电流为I ；经过一段时间t ，从总电能表中测得这段时间内消耗的电能为W ，则下列表达式用来计算该幢楼居民用电的总功率，其中正确的是( ) A ．P ＝I 2R B ．P ＝U 2R C ．P ＝IU D ．P ＝Wt答案 CD解析 电路消耗的电功率的计算公式P ＝UI ，P ＝Wt 是普遍适用的，而A 、B 两选项只适用于纯电阻电路，而电视机、洗衣机、微波炉和排油烟机都不是纯电阻，所以A 、B 错误， C 、D 正确．图58．某学生做研究串联电路电压特点的实验时，接成如图5所示的电路，接通S 后，他将多用电表电压挡的红、黑表笔并联在A 、C 两点间时，电压表读数为U ；当并联在A 、B 两点间时，电压表读数也为U ；当并联在B 、C 两点间时，电压表读数为零，故障的原因可能是( ) A ．AB 段断路 B ．BC 段断路 C ．AB 段短路 D ．BC 段短路答案 AD解析 由题意可得U AB ＝U AC ＝U ，说明由A 、B 分别至电源的线路均已接通．若BC 段完好，则AB 段断路；若BC 段短路，则AB 段可能断路，也可能完好．又由题述得U BC ＝0，因而可能AB 段断路，或BC 段短路，也有可能出现两者同时发生的情况．分析时考虑要全面，要把故障的可能原因全部找出来，不要漏掉正确选项．图69．如图6所示，已知电源电动势E ＝12 V ，内阻r ＝1 Ω，定值电阻R ＝2 Ω，通过小灯泡的电流为1 A ，已知小灯泡的电阻为3 Ω，小型直流电动机的线圈电阻 ＝1 Ω，则( ) A ．电动机两端的电压1 V B ．电动机两端的电压6 V C ．电动机的输入功率6 W D ．电动机的输出功率5 W 答案 BCD解析 电动机两端的电压U M ＝E －I (R ＋R L ＋r )＝12 V －1×(2＋3＋1)V ＝6 V ，故选项A 错误，选项B 正确；电动机的输入功率P ＝U M I ＝6×1 W ＝6 W ，P 出＝P －I 2r ＝6 W －1 W ＝5 W ，故选项C 、D 正确．图710．如图7所示，电源的电动势E ＝2 V ，内阻r ＝2 Ω，两个定值电阻均为8 Ω，平行板电容器的电容C ＝3×10－6 F ，则( )A ．开关断开时两极板间的电压43 VB ．开关断开时电容器的带电量4×10－6 CC ．开关接通时两极板间的电压43 VD ．开关接通时电容器的带电量4×10－6 C答案 CD解析 电容器两极板间的电压等于R 2两端电压，开关S 断开时，电路中的总电流I ＝ER 2＋r ＝28＋2 A ＝0.2 A ，电容器的极板电压U ＝IR 2＝0.2×8 V ＝1.6 V ，此时电容器的带电量Q ＝CU ＝3×10－6×1.6 C ＝4.8×10－6 C ，故选项A 、B 错误；开关接通时两定值电阻并联，电容器两极板间的电压等于路端电压，电路中的总电流I ′＝E R 外＋r ＝24＋2A ＝13 A ，电容器的极板电压U ′＝I ′R 外＝13×4 V ＝43 V ，此时电容器的带电量Q ′＝CU ′＝3×10－6×43 C ＝4×10－6 C ，故选项C 、D 正确．三、实验题(本题共2小题，共15分) 11．(6分)某直流电动机M 转动时的UI 图象如图8甲所示，该同学利用图乙的实验电路研究电动机的转动情况，电路中使用恒压电源，R 1＝15 Ω，R 2是滑动变阻器，电流表A 是理想电流表，实验操作步骤如下：图8(1)闭合开关S 2前，调节滑动变阻器，使其滑动触头应在________端．(选填“左”或“右”) (2)先闭合开关S 1，开关S 2保持断开，此时电流表的示数为0.6 A ，则恒压电源输出电压为________ V. (3)再闭合开关S 2，然后缓慢调节滑动变阻器使电动机恰好转动起来，此时电流表的示数为1.8 A ，直流电动机M 实际消耗的电功率为________ W ，滑动变阻器接入电路中的阻值为________．(取两位有效数值) 答案 (1)左 (2)9 (3)3.8 4.8解析 (1)闭合开关S 2前，调节滑动变阻器使其接入电路中的阻值最大，则滑动触头应在左端． (2)恒压电源输出电压U ＝I 1R 1＝0.6×15 V ＝9 V(3)通过直流电动机M 电流I 2＝I －I 1＝1.8 A －0.6 A ＝1.2 A ，根据甲图可知此时直流电动机M 的电压为U M ＝3.2 V ，U 2＝U －U M ＝9 V －3.2 V ＝5.8 V ，则直流电动机M 实际消耗的电功率为P ＝U M I 2＝3.2×1.2 W ＝3.8 W ，滑动变阻器接入电路中的阻值为R ＝U 2I 2＝5.81.2Ω＝4.8 Ω.12．(9分)用伏安法测量一个定值电阻的电阻值，现有的器材规格如下： A ．待测电阻R x (大约100 Ω)B ．直流毫安表A 1(量程0～10 mA ，内阻约100 Ω)C ．直流毫安表A 2(量程0～40 mA ，内阻约40 Ω)D ．直流电压表V 1(量程0～3 V ，内阻约5 kΩ)E ．直流电压表V 2(量程0～15 V ，内阻约15 kΩ)F ．直流电源(输出电压4 V ，内阻不计)G ．滑动变阻器R (阻值范围0～50 Ω，允许最大电流1 A) H ．开关一个、导线若干(1)根据器材的规格和实验要求，为使实验结果更加准确，直流毫安表应选________，直流电压表应选________．(2)在方框内画出实验电路图，要求电压和电流的变化范围尽可能大一些． (3)用铅笔按电路图将实物图连线．图9答案 (1)C D (2)电路图见解析 (3)实物图见解析解析 (1)由于直流电源的电动势为4 V ，待测电阻R x 阻值约100 Ω，故通过R x 的最大电流约为40 mA ，所以直流毫安表应选C ；直流电压表若选15 V 量程，则读数误差较大，故应选D.(2)由于要求电压和电流的变化范围尽可能大一些，所以滑动变阻器采用分压式接法； 由于R V R x ＝5 000100＝50＞R x R A ＝10040＝2.5，故电流表采用外接法．电路图如图：(3)根据电路图，实物图连线如图：四、计算题(本题共4小题，共45分)13．(10分)如图10甲所示的电路中，R 1、R 2均为定值电阻，且R 1＝100 Ω，R 2阻值未知，R 3为一滑动变阻器．当其滑片P 从左端滑至右端时，测得电源的路端电压随电源中流过的电流变化图象如图乙所示，其中A 、B 两点是滑片P 在变阻器的两个不同端点得到的．求：图10(1)电源的电动势和内阻． (2)定值电阻R 2的阻值． (3)滑动变阻器的最大阻值．答案 (1)20 V 20 Ω (2)5 Ω (3)300 Ω解析 (1)将乙图中AB 线延长，交U 轴于20 V 处，交I 轴于1.0 A 处，所以电源的电动势为E ＝20 V ，内阻r ＝EI 短＝20 Ω.(2)当P 滑到R 3的右端时，电路参数对应乙图中的B 点，即U 2＝4 V 、I 2＝0.8 A ，得R 2＝U 2I 2＝5 Ω.(3)当P 滑到R 3的左端时，由乙图知此时U 外＝16 V ，I 总＝0.2 A ，所以R 外＝U 外I 总＝80 Ω.因为R 外＝R 1R 3R 1＋R 3＋R 2，所以滑动变阻器的最大阻值为：R 3＝300 Ω.图1114．(10分)如图11所示的电路中，电源的电动势E ＝12 V ，内阻未知，R 1＝8 Ω，R 2＝1.5 Ω，L 为规格“3 V ，3 W ”的灯泡，开关S 断开时，灯泡恰好正常发光．(不考虑温度对灯泡电阻的影响)试求： (1)灯泡的额定电流和灯丝电阻； (2)电源的内阻；(3)开关S 闭合时，灯泡实际消耗的功率． 答案 (1)1 A 3 Ω (2)1 Ω (3)0.48 W 解析 (1)灯泡的额定电流I 0＝P 0U 0＝33A ＝1 A 灯丝电阻R L ＝U 20P 0＝323Ω＝3 Ω(2)断开S 时，灯L 正常发光，即I 1＝I 0，根据闭合电路欧姆定律E ＝I 0(R 1＋R L ＋r ) 得r ＝E I 0－(R 1＋R L )＝[121－(8＋3)]Ω＝1 Ω(3)闭合S 时，设外电路总电阻为R 外 R 外＝R L ·R 2R L ＋R 2 ＋R 1＝9 Ω干路电流为I 总＝ER 外＋r＝1.2 A灯两端的电压U L ＝I 总·R L ·R 2R L ＋R 2＝1.2 V灯的实际功率P ＝U 2LR L＝0.48 W15．(12分)在如图12甲所示的电路中，电阻R 1和R 2都是纯电阻，它们的伏安特性曲线分别如图乙中Oa 、Ob 所示．电源的电动势E ＝7.0 V ，内阻忽略不计．图12(1)调节滑动变阻器R 3，使电阻R 1和R 2消耗的电功率恰好相等，求此时电阻R 1和R 2阻值为多大？R 3接入电路的阻值为多大？(2)调节滑动变阻器R 3，使R 3＝0，这时电阻R 1和R 2消耗的电功率各是多少？ 答案 (1)1 000 Ω 1 000 Ω 800 Ω (2)1.05×10－2 W 1.4×10－2 W解析 (1)R 1、R 2和R 3串联，电流相等，当电阻R 1和电阻R 2消耗的电功率相等时，由伏安特性曲线可知，此时电路中的电流I ＝2.5 mA.这时加在电阻R 1和R 2上的电压U 1＝U 2＝2.5 V. 由欧姆定律得R 1＝R 2＝U 1I＝1 000 Ω滑动变阻器R 3两端电压为U 3＝E －U 1－U 2＝2 V 由欧姆定律得R 3＝U 3I ＝800 Ω(2)调节滑动变阻器R 3，当R 3＝0时 U 1＋U 2＝E ＝7 V又因通过电阻R 1和R 2的电流相等，从伏安特性曲线上可以看出，I ＝3.5 mA ，且U 1＝3 V ，U 2＝4 V 电阻R 1消耗的电功率为P 1＝IU 1＝1.05×10－2 W 电阻R 2消耗的电功率为P 2＝IU 2＝1.4×10－2 W16．(13分)一台电风扇，内阻为20 Ω，接上220 V 电压后，消耗的功率为66 W ．求： (1)电风扇正常工作时通过风扇电动机的电流；(2)电风扇正常工作时转化为机械能的功率和内能的功率以及电动机的效率；(3)若接上电源后，扇叶被卡住，不能转动，则此时通过电动机的电流多大？电动机消耗的电功率和发热功率各是多大？答案 (1)0.3 A (2)64.2 W 1.8 W 97.3% (3)11 A 2 420 W 2 420 W解析 (1)由P 入＝IU 得I ＝P 入U ＝66220 A ＝0.3 A(2)电风扇正常工作时转化为内能的功率 P 内＝I 2r ＝0.32×20 W ＝1.8 W电风扇正常工作时转化为机械能的功率 P 机＝P 入－P 内＝66 W －1.8 W ＝64.2 W 电风扇正常工作时电动机的效率 η＝P 机P 入×100%＝64.266×100%≈97.3%(3)电风扇扇叶被卡住后通过电动机的电流 I ＝U r ＝22020 A ＝11 A 电动机消耗的电功率 P ＝IU ＝11×220 W ＝2 420 W 电动机发热功率P 热＝I 2r ＝112×20 W ＝2 420 W.章末检测 第三章(时间：90分钟 满分：100分)一、单项选择题(本题共6小题，每小题4分，共24分) 1．下面关于磁场的说法正确的是( )A ．某点一小段通电直导线受到的磁场力方向与该点磁场的方向一致B ．某点小磁针北极的受力方向与该点磁场方向一致C ．某点小磁针的南极指向，即为该点的磁场方向D ．在通电螺线管外部小磁针北极受力方向与磁场方向一致，在内部小磁针北极受力方向与磁场方向相反 答案 B2．关于带电粒子在电场或磁场中运动的表述，以下正确的是( )A．带电粒子在电场中某点受到的电场力方向与该点的电场强度方向相同B．正电荷只在电场力作用下，一定从高电势处向低电势处运动C．带电粒子在磁场中运动时受到的洛伦兹力方向与粒子的速度方向垂直D．带电粒子在磁场中某点受到的洛伦兹力方向与该点的磁场方向相同答案 C解析当带电粒子带负电时，在电场中某点受到的电场力方向与该点的电场强度方向相反，当带电粒子带负电时，受到的电场力方向与该点的电场强度方向相同，故A错误；由U AB＝Wq知，若电场力的方向与运动方向相反，电场力做负功，则正电荷将从低电势处向高电势处运动，故B错误；根据左手定则，带电粒子在磁场中运动时受到的洛伦兹力方向一定与速度的方向垂直．故C正确，D错误．所以选C.3．在雷雨天气时，空中有许多阴雨云都带有大量电荷，在一楼顶有一避雷针，其周围摆放一圈小磁针，当避雷针正上方的一块阴雨云对避雷针放电时，发现避雷针周围的小磁针的S极呈顺时针排列(俯视)，则该块阴雨云可能带()A．正电荷B．负电荷C．正负电荷共存D．无法判断答案 B解析小磁针的S极顺时针排列，说明磁场方向为逆时针，由安培定则可知，电流方向为竖直向上，即该阴雨云带负电荷，故选项B正确．图14．如图1所示，当开关S闭合的时候，导线ab受力的方向应为()A．向右B．向左C．向纸外D．向纸里答案 D5．如图2所示，空间存在水平向里、磁感应强度的大小为B的匀强磁场，磁场内有一绝缘的足够长的直杆，它与水平面的倾角为θ，一带电荷量为－q、质量为m的带负电小球套在直杆上，从A点由静止沿杆下滑，小球与杆之间的动摩擦因数为μ＜tan θ.则小球运动过程中的速度时间图象可能是()答案 C解析 带电小球套静止时受到竖直向下的重力G 、垂直斜面向上的支持力N 和沿斜面向上的摩擦力f ，小球下滑后，再受到一个垂直斜面向上的洛伦兹力F ，沿斜面方向有：mg sin θ－μ(mg cos θ－F )＝ma ，在垂直于斜面方向有：N ＋F ＝mg cos θ，由于小球加速，据F ＝q v B ，F 增大而支持力N 减小，据f ＝μF N ，摩擦力减小，导致加速度a 增加；当速度v 1增加到某个值时，出现mg cos θ－F ＝0，有mg sin θ＝ma ，此时加速度最大；此后，F ＞mg cos θ，支持力N 反向，且速度越增加支持力N 越大，摩擦力f 也随着增加，最后出现mg sin θ＝f ，之后小球做匀速下滑；所以只有C 选项正确．图36．带电粒子以初速度v 0从a 点进入匀强磁场如图3所示，运动中经过b 点，Oa ＝Ob .若撤去磁场加一个与y 轴平行的匀强电场，带电粒子仍以速度v 0从a 点进入电场，仍能通过b 点，则电场强度E 和磁感应强度B 的比值为( ) A ．v 0 B.1v 0 C ．2v 0 D.v 02答案 C解析 设Oa ＝Ob ＝d ，因带电粒子在匀强磁场中做匀速圆周运动，所以圆周运动的半径正好等于d 即d ＝m v 0qB ，得B ＝m v 0qd. 如果换成匀强电场，带电粒子做类平抛运动，那么有d ＝12·qE m ·⎝⎛⎭⎫d v 02得E ＝2m v 20qd ，所以E B＝2v 0.选项C 正确．二、多项选择题(本题共4小题，每小题4分，共16分)7．如图直导线通入垂直纸面向里的电流，在下列匀强磁场中，能静止在光滑斜面上的是( )。

第二章恒定电流狂刷11 电路的动态分析和故障分析1．如图所示的电路中，当开关S2闭合时，下列说法正确的是A．电流表示数不变，电压表无示数B．电流表示数增大，电压表有示数C．电流表示数减小，电压表有示数D．电流表示数增大，电压表无示数【答案】B【名师点睛】本题考查了电路的动态分析，要注意开关S2闭合前后通过R1的电流不变，是一道较为简单的应用题。

2．（2018·河北省张家口市第四中学高二期末）在如图所示电路中，当变阻器R3的滑片向b端移动时A ．电压表示数变大，电流表示数变小B ．电压表示数变小，电流表示数变大C ．电压表示数变大，电流表示数变大D ．电压表示数变小，电流表示数变小 【答案】B3．如图所示的电路，水平放置的平行板电容器中有一个带电液滴正好处于静止状态，现将滑动变阻器的滑片P 向左移动，则A ．电容器中的电场强度将增大B ．电容器上的电荷量将减少C ．电容器的电容将减小D ．液滴将向上运动 【答案】B【解析】电容器两板间电压等于R 2两端的电压，当滑片P 向左移动时，滑动变阻器接入电路的电阻变大，则电路中的电流减小，R 2两端电压U 减小，由UE d=知，电容器中的场强变小，故A 错误；根据公式QC U=，可知电容器放电，电荷量减小，故B 正确；电容器的电容与U 的变化没有关系，保持不变，故C 错误；电容器中的场强变小，则带电液滴所受的电场力变小，重力大于电场力，液滴将向下运动，故D 错误。

4．（2018·广东深圳市罗湖区深圳第二实验学校高二月考）如图所示的电路中，闭合电键，灯1L 、2L 正常发光，由于电路出现故障，突然发现灯1L 变亮，灯2L 变暗，电流表的读数变小，根据分析，发生的故障可能是A ．1R 断路B ．2R 断路C ．3R 短路D ．4R 短路【答案】A5．如图所示，A 灯与B 灯电阻相同，当滑动变阻器R 的滑动片向下滑动时，两灯的变化是A ．A 灯变亮，B 灯变亮 B ．A 灯变暗，B 灯变亮C ．A 灯变暗，B 灯变暗D ．A 灯变亮，B 灯变暗 【答案】C6．（2018·上海浦东）在如图所示电路中，R 1、R 2为定值电阻，闭合电键S 后，带电粒子恰处于静止状态，现将滑动变阻器的滑片向下滑动，理想电压表V 1，V 2，V 3示数变化量的绝对值分别为ΔU 1、ΔU 2、ΔU 3，理想电流表A 示数变化量的绝对值为ΔI ，则A ．V 1示数减小，V 2和V 3示数增大B ．带电粒子将向上运动C ．ΔU 3>ΔU 1D ．此过程中2U I∆∆保持不变 【答案】BCD【解析】将滑动变阻器的滑片向下滑动，滑动变阻器的阻值减小，电路的总电阻减小，由闭合电路欧姆定律知，总电流增大，则V 1示数U 1增大。

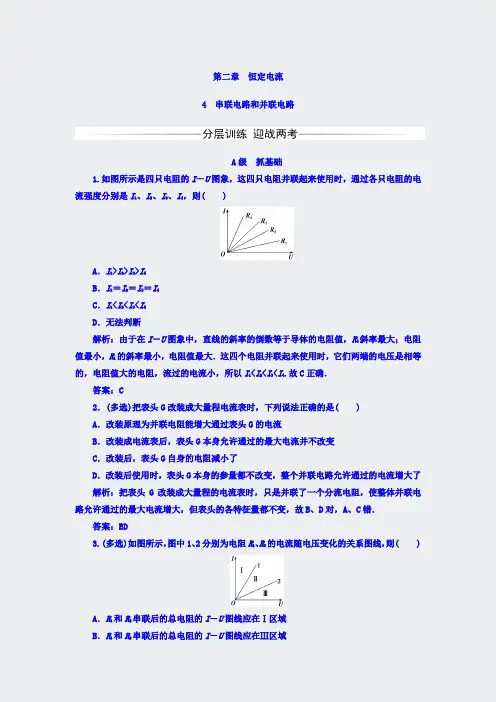

第二章恒定电流4 串联电路和并联电路A级抓基础1.如图所示是四只电阻的I－U图象，这四只电阻并联起来使用时，通过各只电阻的电流强度分别是I1、I2、I3、I4，则( )A．I1>I2>I3>I4B．I1＝I2＝I3＝I4C．I1<I2<I3<I4D．无法判断解析：由于在I－U图象中，直线的斜率的倒数等于导体的电阻值，R4斜率最大；电阻值最小，R1的斜率最小，电阻值最大．这四个电阻并联起来使用时，它们两端的电压是相等的，电阻值大的电阻，流过的电流小，所以I1<I2<I3<I4.故C正确．答案：C2．(多选)把表头G改装成大量程电流表时，下列说法正确的是( )A．改装原理为并联电阻能增大通过表头G的电流B．改装成电流表后，表头G本身允许通过的最大电流并不改变C．改装后，表头G自身的电阻减小了D．改装后使用时，表头G本身的参量都不改变，整个并联电路允许通过的电流增大了解析：把表头G改装成大量程的电流表时，只是并联了一个分流电阻，使整体并联电路允许通过的最大电流增大，但表头的各特征量都不变，故B、D对，A、C错．答案：BD3.(多选)如图所示，图中1、2分别为电阻R1、R2的电流随电压变化的关系图线，则( )A．R1和R2串联后的总电阻的I－U图线应在Ⅰ区域B．R1和R2串联后的总电阻的I－U图线应在Ⅲ区域C．R1和R2并联后的总电阻的I－U图线应在Ⅰ区域D．R1和R2并联后的总电阻的I－U图线应在Ⅱ区域答案：BC4．三个电阻的阻值之比为R1∶R2∶R3＝1∶2∶5，并联后接入电路，则通过三个支路电流的比值为( )A．1∶2∶5 B．5∶2∶1C．10∶5∶2 D．2∶5∶10解析：三个并联支路的电压相等，根据欧姆定律U＝IR得，电流I与电阻R成反比．电阻之比R1∶R2∶R3＝1∶2∶5，则电流之比I1∶I2∶I3＝10∶5∶2.答案：C5.如图所示，电阻R1、R2、R3的阻值相等，电池的内阻不计，开关S闭合前流过R2的电流为I，求S闭合后流过R2的电流大小．解析：设电池两端的电压恒为U，电阻阻值为R，开关S闭合前电阻R1、R2两电阻串联，R2的电流为I，由欧姆定律得：U＝I(R1＋R2)＝2IR，S闭合后R2、R3并联再和R1串联，由欧姆定律得：U＝I′32R，联立解得：I′＝43I，R2中的电流是干路中的一半：I2′＝12I′＝23I.B级提能力6．如图所示，A、B间电压恒为U，当滑动变阻器的滑片P逐渐向A端移动的过程中，灯泡上的电压数值是( )A．一直为UB．一直为0C．逐渐增大到UD．逐渐减小到0解析：由滑动变阻器的分压接法的特点可知C项正确．答案：C7．一个电流表由小量程的电流表G与电阻R并联而成．若在使用中发现此电流表读数比准确值稍小些，下列采取的措施正确的是( )A．在R上串联一个比R小得多的电阻B．在R上串联一个比R大得多的电阻C．在R上并联一个比R小得多的电阻D．在R上并联一个比R大得多的电阻解析：电流表读数比准确值稍小些，是由于并联的电阻R阻值偏小，而使流经小量程的电流表的电流偏小，所以应该给电阻R串联一个阻值比R小的多的电阻，从而使通过G 的电流变大．答案：A8．(多选)有两只电流表A1、A2是由完全相同的小量程电流表G1、G2改装而成，A1的量程为I1＝0.6 A，A2的量程为I2＝3 A，两表接入电路后均未烧坏，则( ) A．A1、A2表的内阻之比为R1∶R2＝1∶5B．将A1、A2串联接入电路后，指针偏角之比为5∶1C．将A1、A2串联接入电路后，读数之比为5∶1D．将A1、A2并联接入电路后，读数之比为1∶5解析：电流表由小量程的电流表并联电阻改装而成，内阻之比等于电流量程的反比，R1∶R2＝5∶1，选项A错误；两个电流表串联，电流值相等，读数之比为1∶1，A1的量程为0.6 A，A2的量程为3 A，则指针偏角之比等于量程之比为5∶1，选项B正确，选项C错误；两电表并联，电压值相等，读数之比等于内阻的反比为1∶5，选项D正确．答案：BD9．如图所示为一双量程电压表的示意图．已知电流表G的量程为0～100 μA，内阻为600 Ω，则图中串联的分压电阻R1＝________Ω，R2＝________Ω.解析：用5 V的量程时，I g＝5 VR1＋R g；①用15 V的量程时，I g＝15 VR1＋R2＋R g.②由①②两式得R1＝4.94×104Ω，R2＝105Ω.答案：4.94×10410510.如图所示的电路中，小量程电流表的内阻R g＝100 Ω，满偏电流I g＝1 mA，R1＝900Ω，R 2＝100999Ω.(1)当S 1和S 2均断开时，改装成的是什么表？量程多大？(2)当S 1和S 2均闭合时，改装成的是什么表？量程多大？解析：(1)当S 1、S 2均断开时，R g 与R 1串联，改装为电压表，其量程为：U ＝I g (R g ＋R 1)＝1 V.(2)当S 1、S 2均闭合时，R g 与R 2并联，改装为电流表，其量程为：I ＝I g ＋I g R g R 2＝1 A.。

理量变化也将复杂。

这样，不妨从与变化元件联系最松散的电路开始分析，再逐步推理，从已知条件出发，循着规律，一步一个结论，将结论又作为已知条件向下推理，最后判断变化元件有关物理量的变化情况。

三、题型汇总及方法1、普通的大小变化的定性分析：用常规的两个欧姆定律或串反并同的结论。

2、△U之间、△I之间的大小变化比较：寻找类似△I1=△I2+△I3，△U1=△U 2+△U3的关系确定+-并比较大小。

3、△U/△I的大小变化比较：分部分电压和路端电压两种，分别使用两个欧姆定律写出表达式。

4、含有电容器的电路：定性分析和定量计算。

5、定量计算分析。

基本公式和基本方法。

6、闭合电路中的功率及效率问题：图像法6、含有非线性元件的电路：定性分析、定量计算、图像法寻找工作点。

四、题型分类解析例1. （普通类型）在如图1所示电路中，当变阻器R3的滑动头P向b端移动时A. 电压表示数变大，电流表示数变小B. 电压表示数变小，电流表示数变大C. 电压表示数变大，电流表示数变大D. 电压表示数变小，电流表示数变小解析：当变阻器R3的滑动头P向b端移动时R3变小，故总电阻变小，由闭合电路欧姆定律知总电流I增大，则内电路电压增大，因电动势不变，故路端电压U减小。

R1的电压U1=IR1增大，故R3的电压由串联电路的分压特点知U3=U-U1，故U 3减小。

流过R2的电流I2减小。

由并联电路的分流特点知R3的电流I3=I-I2，所以I3增大。

图中电压表测的是路端电压，因此电压表示数变小。

电流表测的是I3，故电流表示数变大，B项正确。

对本题还可做一些讨论。

在分析电流表示数变化情况时，先分析了其他电阻有关物理量变化的情况，到最后再分析变化电阻R3的电流，这是因为它的情况较复杂，但是，任何事物都具有两重性。

复杂到一定程度，量变引起质变，反而会变简单。

也就是说，当滑动头P向b端移动时，R3将减小，能减小到多少？其极限就是零，即R3被短路。

也可以这样分析，设想P向a端移动，R3将增大，其极限可视为无穷大即R3断路，电流表将没有读数。

含容电路和电路故障分析重/难点重点：含电容电器的分析与计算方法,电路故障的分析方法。

难点：含电容电器的分析与计算方法, 电路故障的分析方法。

重/难点分析重点分析：在直流电路中，当电容器充、放电时，电路里有充、放电电流。

一旦电路达到稳定状态，电容器在电路中就相当于一个阻值无限大（只考虑电容器是理想的不漏电的情况）的元件，在电容器处电路可看作是断路，简化电路时可去掉它。

简化后若要求电容器所带电量时，可接在相应的位置上。

难点分析：电路故障一般是短路或断路，常见的情况有导线断芯、灯泡断丝、灯座短路、电阻器内部断路、接触不良等现象，检查故障的基本方法有两种：仪表检测法和假设法。

突破策略一、含电容电器的分析与计算方法在直流电路中，当电容器充、放电时，电路里有充、放电电流。

一旦电路达到稳定状态，电容器在电路中就相当于一个阻值无限大（只考虑电容器是理想的不漏电的情况）的元件，在电容器处电路可看作是断路，简化电路时可去掉它。

简化后若要求电容器所带电量时，可接在相应的位置上。

分析和计算含有电容器的直流电路时，需注意以下几点：（1）电路稳定后，由于电容器所在支路无电流通过，所以在此支路中的电阻上无电压降，因此电容器两极间的电压就等于该支路两端的电压。

（2）当电容器和电阻并联后接入电路时，电容器两极间的电压与其并联电阻两端的电压相等。

（3）电路的电流、电压变化时，将会引起电容器的充（放）电。

如果电容器两端电压升高，电容器将充电；如果电压降低，电容器将通过与它连接的电路放电。

【例1】如图所示，电源电动势E＝12V，内阻r＝1Ω，电阻R1＝3Ω，R2＝2Ω，R3＝5Ω，电容器的电容C1＝4μF，C2＝1μF。

求：(1)当S闭合时间足够长时，C1和C2所带的电量各是多少?(2)然后把S断开，S断开后通过R2的电量是多少?解：(1)当S闭合时间足够长时，C1两端的电压等于R2两端的电压；C2两端的电压等于路端电压回路电流122A E I r R R ==++ C 1两端的电压1224V C U U IR ＝＝＝C 1的带电量为：651114104C 1.610C C Q C U ⨯⨯⨯－－＝＝＝C 2两端的电压21210V C U U I R R ＝＝（＋）＝ C 2的带电量为：6522C2C U 11010C 1.010C Q ⨯⨯⨯－－＝＝＝（2）断开S 后，电容器C 1通过电阻R 2、R 3放电；电容器C 2通过电阻R 1、R 2、R 3放电，放电电流均流过R 2，且方向相同。

人教版高中物理(选修3-1) 重、难点梳理第一章电场§1.1 电荷及其守恒定律一、课标及其解读1、了解摩擦起电和感应起电，知道元电荷（①知道自然界存在两种电荷。

同种电荷相互排斥，异种电荷相互吸引；②了解摩擦起电、感应起电，能从物质微观结构的角度认识物体带电的本质；③知道元电荷、电荷量的概念，知道电荷量不连续变化。

）2、用原子结构和电荷守恒的知识分析静电现象（①知道电荷守恒定律；②应掌握完全相同的两个带电金属球相互接触后，电荷间的分配关系。

）3、了解静电现象及其在生产、生活中的应用（如静电喷涂、静电复印、经典植绒、静电除尘等。

）二、教学重点从物质微观结构的角度认识物体带电的本质。

三、教学难点起电的本质四、教学易错点1、在静电感应现象中，金属导体内移动的是电子，而不是质子；2、元电荷是电荷量，并不是某个实体电荷；3、电荷量是不连续的，电荷的正负表示其带电性质。

五、教学疑点1、对起电方式及实质的理解（①对物质内部微观结构分析，说明部分物质内部电子可以自由移动；②电荷守恒，说明起电的实质不是新电荷的产生。

）2、电中性的解释，加深学生对起电的理解。

六、教学资源（一）教材中重视的问题1、关于静电现象方面的知识，初中已有介绍，而高中则更侧重于从物质微观结构的角度去认识物体带电的本质，如教材中提到的导体与绝缘体；2、能用静电现象解释生活中的现象（如课本P5第1题）。

（二）教材中重要的思想方法1、各种守恒定律是物理学的基本规律，本节进一步突出守恒的思想；2、培养学生对实验现象进行归纳、总结的能力，教材中各种实验现象均未给出具体的结论，这就要求教学中要渗透科学探究的思想方法。

§1.2 库仑定律一、教学要求1、知道点电荷，体会科学探究中的理想模型方法（①了解点电荷；②明确点电荷是个理想模型及把物体看成点电荷的条件；③体会理想化物体模型在科学研究中的作用与意义。

）2、知道两个点电荷间的相互作用规律（①通过实验,探究影响电荷间相互作用力的因素,了解库仑定律的建立过程；②知道两个点电荷相互作用的规律（库仑定律及其适用条件）；③能用数学知识解决库仑定律中存在的极值问题。

高中物理学习材料桑水制作物 理 参 考 答 案1、A2、C3、D4、C5、D6、C7、C8、AC9、CD 10、AB11、B 12、BC13、电路如图所示，1.4V ；1Ω14、（1）180Ω；（2）10.025，4.486；（3）如图所示；(4)24d U LIπ13题 14题 16题15．（1）接U =0.2V 电压，电机不转，电流I =0.4A ，根据欧姆定律，线圈电阻Ω===5.04.02.0AV I U R ，接U ′＝2.0V 电压时，电流I ′＝1.0A ， 故输入电功率P 电＝U ′I ′＝2.0×1.0W ＝2.0W ，热功率P 热＝I 2R ＝12×0.5W ＝0.5W故输出功率即机械功率P 机＝P 电-P 热＝（2.0-0.5）W ＝1.5W（2）如果正常工作时，转子被卡住，则电能全部转化成内能故其发热功率R U P /2'='热，W P 8='热 16. 设电子被加速电场加速后速度v ，运动轨迹如图，据动能定理有eU = 1 2mv 2设粒子垂直进入匀强磁场后做半径为R 的匀速圆周运动，据牛顿第二定律evB =mv 2R 据几何关系有 sin θ=L R ，由以上各式解得 U = e B 2L 22m sin 2θ17.（1）电子进入正交的电、磁场不发生偏转，洛伦兹力与电场力平衡eE B e =0υ，dU E =， 解得：U=150V （2）电子在电场中做匀变速曲线运动，设电子通过场区的时间为t ，偏转的距离为y ，则t l 0υ=，md eU a =，221at y =，解得y=1.1×10－2m （3）因电子通过电场时只有电场力做功，由动能定理得eEy E k =∆）解得18108.8-⨯=∆k E J ）。

最新人教版高中物理选修3-1复习资料全套带答案高中物理第一章静电场章末总结新人教版选修3-1第一部分题型探究静电力与平衡把质量m的带负电小球A,用绝缘细绳悬起，若将带电荷量为Q的带正电球B靠近A,当两个带电小球在同一高度相距r时，绳与竖直方向成a角•试求:(1)A球受到的绳子拉力多大？(2)A球带电荷量是多少？【思路点拨】(1)对小球A受力分析，受重力、静电引力和绳子的拉力，根据三力平衡求出绳子拉力;(2)根据库仑定律求出小球A的带电量.解析：⑴带负电的小球A处于平衡状态，A受到库仑力F'、重力mg以及绳子的拉力T的作用，其合力为零.因此mg-Tcos a =0, F' -Tsin a =0e nig ,得丁= ------ ，F = mg tan a.cos a(2)根据库仑定律F ‘ =k^r,2所以A球带电荷量为q"；,：答案：(1) A球受到的绳子拉力F，=mgtan a/、 4皿i 卄冃口mgr2tan a(2) A球带电荷量是q= —小结：本题先根据平衡条件得到库仑力，再根据库仑定律求出B球的带电量.a针对性训练1.用两根长度均为L的绝缘细线各系一个小球，并悬挂于同一点.已知两小球质量均为m,当它们带上等量同种电荷时，两细线与竖直方向的夹角均为0,如图所示.若己知静电力常量为k,重力加速度为g.求：(1)小球所受拉力的大小；⑵小球所带的电荷量.解析：(1)对小球进行受力分析，如图所示.设绳子对小球的拉力为T,则"严(2)设小球在水平方向受到库仑力的大小为F,贝!) F=mgtan 0 ,又因为：F=k —, r=2Lsin 0 r所以Q = 2Lsi 吧严卜答案：见解析粒子在电场屮的运动一带电的粒子射入一固定的点电荷Q 形成的电场中，沿图屮虚线由a 点运动到b 点，a 、b 两点到点A. 粒子一定带正电荷B. 电场力一定对粒子做负功C. 粒子在b 点的电势一定高于a 点的电势D. 粒子在b 点的加速度一定小于在a 点的加速度【思路点拨】由于粒子运动的轨迹是远离电荷Q 的，所以可以判断它们应该是带同种电荷；再由电场力的方向和粒子运动的方向的关系，可以判断做功的情况；根据电场线的疏密可以判断出场强的大小，进而可以判断出电场力和加速度的大小.解析：A. rh 粒子的运动的轨迹对以判断出粒子和点电荷Q 之间的作用力是互相排斥的，所以它们应该 是带同种电荷，但不一定就是带正电荷，所以A 错误.B. 由于粒子和点电荷Q 之间的作用力是互相排斥的，而粒子是向着电荷运动的，也就是库仑力的方 向和粒子运动的方向是相反的，由功的公式可以判断电场力一定对粒子做负功，所以B 正确.C. 由A 的分析可知，不能判断Q 带的电荷的性质，所以不能判断ab 点的电势的高低，所以C 错误.D. 由于r a >n,根据E=k2可以判断a 点的场强要比b 点小，所以粒子在b 点时受的电场力比较大， r加速度也就大，所以D 错误.答案：B小结：本题是対电场性质的考查，根据粒子的运动的轨迹判断出粒子和电荷Q 所带的电荷的性质，是 解决本题的关键，当然还要理解电场线与场强的关系.»针对性训练2. (多选)一带电粒子在正电荷形成的电场中，运动轨迹如图所示的abed 曲线，下列判断正确的是(BC)A. 粒子带负电B. 粒子通过a 点时的速度比通过b 点时大C. 粒子在a 点受到的电场力比b 点小则在这一过程中(若粒子只受电场力,D.粒子在a点时的电势能比b点大解析：A.轨迹弯曲的方向大致指向合力的方向，知电场力背离正电荷方向，所以该粒子帯正电.故A 错误.B.从a到b,电场力做负功，根据动能定理，动能减小，a点动能大于b点动能，则a点速度大于b 点的速度.故B正确.C.b点的电场线比a点电场线密，所以b点的电场强度大于a点的电场强度，所以粒子在a点的电场力比b点小.故C正确.D.从a到b,电场力做负功，电势能增加.所以a点的电势能小于b点的电势能.故D错误.功能关系在电场中的运用如图所示，在点电荷+Q的电场中有A、B两点，将质子和a粒子(带电荷量是质子的2倍，质量是质子的4倍)分别从A点由静止释放到达B点时，它们速度大小之比为多少？解析：质子和a粒子都是正离子，从A点释放后将受电场力作用，加速运动到B点，设AB间的电势差为U,根据动能定理得：对质子：qnU=^mnVH①对a粒子：q a U=^maVa②答案：将质子和a粒子分別从A点由静止释放到达B点时，它们的速度大小Z比是£： 1.»针对性训练3.如图所示，一电子(质量为in,电量绝对值为e)处于电压为U的水平加速电场的左极板A内侧，在电场力作用下由静止开始运动，然后穿过极板B中间的小孔在距水平极板M、N等距处垂直进入板间的匀强偏转电场.若偏转电场的两极板间距为d,板长为1,求：(1)电子刚进入偏转电场时的速度vo；(2)要使电子能从平行极板M、N间飞出，两个极板间所能加的最大偏转电压•令 習 厂 M解析：（1）在加速电场屮，由动能左理有:eU=^mvo —0©（2）电子在偏转电场屮做类平抛运动，有: 平行极板方向：要飞出极板区:联解③④⑤式得：「即 U‘ .ax=-^-U. @答案：见解析创新探究有这样一种观点：有质量的物体都会在英周围空间产生引力场，而一个有质量的物体在英他有质量 的物体所产生的引力场中，都要受到该引力场的引力（即万有引力）作用，这种情况可以与电场类比，那么， 在地球产生的引力场中重力加速度，可以与电场中下列哪个物理量相类比（）A. 电势B.电势能C.电场强度D.电场力解析：本题的情境比较新，引力场与电场是两个不同性质的场，但有可比性.引力场的特点是对处于 引力场的有质量的物体有力的作用即F=n ）g, g 为重力加速度，这是引力场中力的性质.而电场的特点是 对处于电场的电荷有力的作用即F=Eq, E 为电场强度.两者都是从力的角度显示场的重要性质.答案：C第二部分典型错误释疑典型错误之一忽视对电性的讨论真空中两个静止点电荷相距10 cm,它们之间的相互作用力大小为9X1（E" N,当它们合在一起吋， 成为一个带电量为3X10—8 C 的点电荷，问：原來两个电荷的带电量各为多少？【错解】根据电荷守恒定律：qi + q 2=3X10-8 C=a©2 [ /\ —2 x 2根据库仑定律：q 】q2=〒F=—— X9X10-4 C 2=1X1O -15 C 2=bh以q2飞代入①式得：qf ）+ b = 01 =Vot ③ leU'2 C ④垂直极板方向: 解①得:②解得 qi=-（a±-\/a 2 —4b ） =~（3X 10_s ±^/9X 10_1（，—4X 10_I ：，）C.【分析纠错】学生的思维缺乏全面性，因两点电荷有对能同号，也有可能异号.题中仅给出相互作用 力的大小，两点电荷可能异号，按电荷异号计算.由 qi —Q2=3X 10 s C=a.q 】q2=l X 10-11 C 2 = b.得 qf —aqi — b=0,由此解得:q 】 = 5X10 8 Cq 2=-2X10-8 C.典型错误之二因错误理解直线运动的条件而出错如图所示，一粒子质量为m,带电量为+ q,以初速度v 与水平方向成45°角射向空间匀强电场区 域，粒子恰做直线运动.求这匀强电场最小场强的大小，并说明方向.【错解】因粒子恰做直线运动，所以电场力刚好等于mg ，即电场强度的最小值为：歸=才.【分析纠错】因粒子恰做直线运动，说明粒子所受的合外力与速度平行，但不一定做匀速直线运动, 还可能做匀减速运动.受力图如图所示，显然最小的电场强度应是：厂 mgs in 45°亠宀工士〒“宀,亠 Emin= ------------- = —，方I 口J 垂直于V 斜冋上方. q 2q典型错误之三因错误判断带电体的运动情况而出错质量为m 的物块，带正电Q,开始时让它静止在倾角u=60°的固定光滑绝缘斜面顶端，整个装置 放在水平方向、大小为的匀强电场，如图所示，斜面高为H,释放物体后，物块落地的速度大小 为（）【错解】不少同学在做这道题时，一看到“固定光滑绝缘斜而”就想物体沿光滑斜而下滑不受摩擦力作 A.J72+&) gH C. 2V2gH41用，由动能定理得：mgH+QE#=$Tiv2,得v=p（2+羽）gH而错选A.【分析纠错】其实“固定光滑绝缘斜面”是干扰因素，只要分析物体的受力就不难发现，物体根本不 会沿斜面下滑，而是沿着重力和电场力合力的方向做匀加速直线运动，弄清了这一点，就很容易求得本题 正确答案应是C.典型错误之四 因忽视偏转电场做功的变化而出错一个动能为Ek 的带电粒子，垂直于电场线方向飞入平行板电容器，飞出电容器时动能为2应，如果 使这个带电粒子的初速度变为原来的两倍，那么它飞出电容器吋的动能变为()A. 8EuB. 5EkC. 4.25EkD. 4Ek【错解】当初动能为Ek 时，未动能为2Ek ,所以电场力做功为W=E k ；当带电粒子的初速度变为原來 的两倍时，初动能为4比，电场力做功为W=Ek ；所以它飞出电容器时的动能变为5Ek,即B 选项正确.【分析纠错】因为偏转距离为丫=跻，所以带电粒子的初速度变为原来的两倍时，偏转距离变为》, 所以电场力做功只有W=0.25Ek,所以它飞出电容器时的动能变为4. 25E k ,即C 选项正确.高中物理第二章恒定电流章末总结新人教版选修3-1 原理测电阻率 描述小灯泡的伏安特性曲线 测电池的便用多用表第一部分题型探究将复杂的研究对象转换成简单的物体 模型解决实际问题在国庆日那天，群众游行队伍中的国徽彩车，是由一辆电动车装扮而成，该电动车充一次电可以走 100 km 左右.假设这辆电动彩车总质量为6. 75X 103 kg,当它匀速通过天安门前500 m 长的检阅区域时 用时250 s,驱动电机的输入电流I = 10 A,电压为300 V,电动彩车行驶时所受阻力为车重的0. 02倍.g 取10 m/s 2,不计摩擦，只考虑驱动电机的内阻发热损耗能量，求：(1) 驱动电机的输入功率；(2) 电动彩车通过天安门前时的机械功率；龄规律 电路的连接开艾猜动变阻器恆定电流 导线I 控制件 111源 ① 电開定鏗② 部分电路欧姆定律③ 焦耳定律®闭合电路欧姆定禅 用电器 电浣表电压表多用表(3)驱动电机的内阻和机械效率. 【思路点拨】转换对象彩车一“非纯电阻电路”模型思路立现把复杂的实际研究对象转化成熟悉的非纯电阻电路进行处理，抓住了问题的实质，忽略了次要因素，看似复杂的问题变得非常容易解析：(1)驱动电机的输入功率：P 入=UI = 300 VX10 A = 3 000 W.V(2)电动彩车通过天安门前的速度v =?=2 m/s,电动彩车行驶时所受阻力为Fr=0. 02mg=0. 02X6. 75X 103X 10 N=l. 35X10’ N；电动彩车匀速行驶吋F=Ff, 故电动彩车通过天安门前时的机械功率P 机=Fv = 2 700 W.(3)设驱动电机的内阻为R,由能量守恒定律得：1)入七=P机t +『Rt,解得驱动电机的内阻R=3 Q,驱动电机的机械效率H XI00%=90%.1入答案：(1)3 000 W (2)2 700 W (3)3 Q 90%小结：电动彩车是由电动机驱动的，其含电动机的电路是一非纯电阻电路模型，处理此类问题常用能量守恒定律列式求解.a针对性训练1.有一种“电测井”技术，用钻头在地上钻孔，通过测量钻孔中的电特性反映地下的有关情况.如图为一钻孔，其形状为圆柱体，半径为10 cm•设里面充满浓度均匀的盐水，其电阻率P =0.314 Q・m. 现在在钻孔的上表面和底部加上电压测得U =100 V, 1 = 100 mA,求该钻孔的深度.解析：设该钻孔内的盐水的电阻为R,由R=p得R jo男Q=io‘ Q・由电阻定律得：深度hRS 103X3. 14X0. I2=i =—= -----------------------P 0.314答案：100 m含电容电路的分析与计算方法(多选)如图所示，乩、R2、R3、出均为可变电阻，G、C2均为电容器，电源的电动势为E,内阻r^O. 若改变四个电阻中的一个阻值，贝9()m= 100 m.&所带的电量都增加 C2所带的电量都增加 C2所帯的电量都增加C2所带的电量都增加【思路点拨】由电路图可知，电阻R2、&、串联接入电路，电容器G 并联在电阻R2两端，电容器C2 与心、出的串联电路并联；根据电路电阻的变化，应用欧姆定律及串联电路特点判断电容器两端电压如何 变化，然后由Q=CU 判断出电容器所带电荷量如何变化.解析：Ri 上没有电流流过，R 】是等势体，故减小R 】，G 两端电压不变，C2两端电压不变，G 、C2所带的 电量都不变，选项A 错误；增大G 、C2两端电压都增大，G 、G 所带的电量都增加，选项B 正确；增大 心，G 两端电压减小，C2两端电压增大，G 所带的电量减小，C2所带的电量增加，选项C 错误；减小心，G 、 C2两端电压都增大，C 】、C2所带的电量都增加，选项D 正确.答案：BD小结：解决含电容器的直流电路问题的一般方法：(1) 通过初末两个稳定的状态來了解中间不稳定的变化过程.(2) 只有当电容器充、放电时，电容器支路中才会有电流，当电路稳定时，电容器对电路的作用是断 路.(3) 电路稳定时，与电容器串联的电阻为等势体，电容器的电压为与之并联的电阻两端的电压.(4) 在计算电容器的帶电荷量变化吋，如果变化前后极板帯电的电性相同，那么通过所连导线的电荷 量等于始末状态电容器电荷量之差；如果变化前后极板带电的电性相反，那么通过所连导线的电荷量等于 始末状态电容器电荷量之和.a 针对性训练2. (多选)如图所示电路中，4个电阻阻值均为R,电键S 闭合时，有质量为叭带电量为q 的小球静 止于水平放置的平行板电容器的正中间.现断开电键S,则下列说法正确的是(AC)A. 小球带负电B. 断开电键后电容器的帯电量增大C. 断开电键后带电小球向下运动0.断开电键后带电小球向上运动解析：带电量为q 的小球静止于水平放置的平行板电容器的正屮间，说明所受电场力向上，小球带负 电，选项A 正确；断开电键后电容器两端电压减小，电容器的带电量减小，带电小球所受电场力减小，带 电小球向下运动，选项C 正确、D 错误.A. 减小Ri, B. 增大R2, C. 增大 D. 减小Ri, G 、 C 】、 /?ft创新情景探究角速度计可测量航天器自转的角速度3,其结构如图所示.当系统绕OCT 转动时，元件A 在光滑 杆上发生滑动，并输出电压信号成为航天器的制导信号源.已知A 质量为m,弹簧的劲度系数为k,原长 为I 』，电源电动势为E,内阻不计.滑动变阻器总长为L,电阻分布均匀，系统静止时滑动变阻器滑动头P 在中点，与固定接点Q 正对，当系统以角速度3转动时，求：(1) 弹簧形变量x 与3的关系式；(2) 电压表的示数U 与角速度(Q 的函数关系.【思路点拨】当系统在水平面内以角速度3转动时，由弹簧的弹力提供元件A 的向心力，根据牛顿 第二定律得到角速度3与弹簧仲长的长度x 的关系式.根据串联电路电压与电阻成正比，得到电压U 与x的关系式，再联立解得电压U 与角速度3的函数关系.解析：(1)根据牛顿第二定律，有：F r .=ma = mw 2R, 而 F n = kx = m 2 (Lo + x),2m 3 *L 0(k —mco 2) 答案：见解析.小结：本题是一道典型的理论联系实际的题目，也是一道力学、电学的综合题，关键是要弄懂滑动变 阻器上当滑动头P 滑动时的电阻关系.»针对性训练3. 如图所示，图甲是我市某中学在研究性学习活动中，吴丽同学自制的电子秤原理示意图.目的是 利用理想电压表的示数指示物体的质量.托盘与电阻可忽略的金属弹簧相连，托盘与弹簧的质量均不计•・滑 动变阻器的滑动端与弹簧上端连接，当托盘屮没有放物体时，滑动触头恰好指在变阻器R 的最上端，此吋 电压表示数为零.设变阻器总电阻为R,总长度为L,电源电动势为E,内阻为「限流电阻阻值为R 。
