钢筋套筒连接质量要求

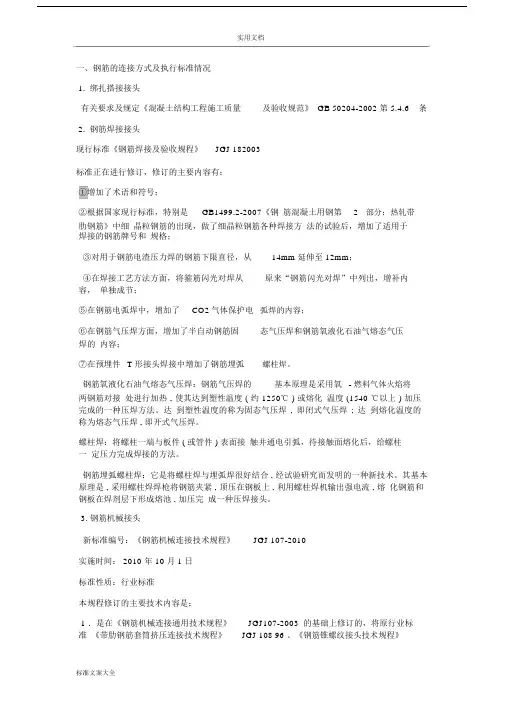

实用文档一、钢筋的连接方式及执行标准情况1.绑扎搭接接头有关要求及规定《混凝土结构工程施工质量及验收规范》 GB 50204-2002 第 5.4.6条2.钢筋焊接接头现行标准《钢筋焊接及验收规程》JGJ 182003标准正在进行修订，修订的主要内容有：①增加了术语和符号；②根据国家现行标准，特别是GB1499.2-2007《钢筋混凝土用钢第2部分：热轧带肋钢筋》中细晶粒钢筋的出现，做了细晶粒钢筋各种焊接方法的试验后，增加了适用于焊接的钢筋牌号和规格；③对用于钢筋电渣压力焊的钢筋下限直径，从14mm 延伸至 12mm；④在焊接工艺方法方面，将箍筋闪光对焊从原来“钢筋闪光对焊”中列出，增补内容，单独成节；⑤在钢筋电弧焊中，增加了CO2气体保护电弧焊的内容；⑥在钢筋气压焊方面，增加了半自动钢筋固态气压焊和钢筋氧液化石油气熔态气压焊的内容；⑦在预埋件T 形接头焊接中增加了钢筋埋弧螺柱焊。

钢筋氧液化石油气熔态气压焊：钢筋气压焊的基本原理是采用氧- 燃料气体火焰将两钢筋对接处进行加热 , 使其达到塑性温度 ( 约 1250℃ ) 或熔化温度 (1540 ℃以上 ) 加压完成的一种压焊方法。

达到塑性温度的称为固态气压焊, 即闭式气压焊; 达到熔化温度的称为熔态气压焊 , 即开式气压焊。

螺柱焊：将螺柱一端与板件 ( 或管件 ) 表面接触并通电引弧，待接触面熔化后，给螺柱一定压力完成焊接的方法。

钢筋埋弧螺柱焊：它是将螺柱焊与埋弧焊很好结合 , 经试验研究而发明的一种新技术。

其基本原理是 , 采用螺柱焊焊枪将钢筋夹紧 , 顶压在钢板上 , 利用螺柱焊机输出强电流 , 熔化钢筋和钢板在焊剂层下形成熔池 , 加压完成一种压焊接头。

3. 钢筋机械接头新标准编号：《钢筋机械连接技术规程》JGJ 107-2010实施时间： 2010 年 10 月 1 日标准性质：行业标准本规程修订的主要技术内容是：1 ．是在《钢筋机械连接通用技术规程》JGJ107-2003 的基础上修订的，将原行业标准《带肋钢筋套筒挤压连接技术规程》JGJ 108 96 、《钢筋锥螺纹接头技术规程》JGJ 109 - 96中有关接头的加工与安装等专门要求纳入本规程，同时纳入了镦粗直螺纹钢筋接头和滚轧直螺纹钢筋接头的现场加工和安装要求；2 ．修改了不同等级钢筋机械接头的性能要求及其应用范围；3．用残余变形代替非弹性变形作为接头的变形性能指标；4 ．补充了型式检验报告的时效规定和型式检验中对接头试件的制作要求；5 ．现场工艺检验中增加了测定接头残余变形的要求，修改了抗拉强度检验的合格标准；6 ．增加了型式检验与现场检验试验方法的耍求；7．修改了接头疲劳性能相关要求。

钢筋连接套筒规范标准
钢筋连接套筒是建筑工程中常用的连接材料，其使用质量直接关系到工程的安
全和稳定性。

为了规范钢筋连接套筒的使用，保障工程质量，制定了一系列的规范标准。

本文将介绍钢筋连接套筒的规范标准，以便工程师和施工人员在实际操作中遵循相关规定，确保工程质量。

首先，钢筋连接套筒的选材应符合国家标准，材质应为优质碳素钢或合金钢，
具有良好的机械性能和耐腐蚀性能。

在选用材料时，应严格按照相关标准进行检测，确保材料符合规定要求。

其次，钢筋连接套筒的加工应符合国家标准，外表面应光滑平整，无裂纹、气
孔和夹渣等缺陷，内孔应符合规定的尺寸公差。

在加工过程中，应采用适当的工艺和设备，确保产品的质量达到标准要求。

钢筋连接套筒的安装也需要严格按照规范标准进行操作。

在安装前，应对连接
部位进行清理，确保无杂物和污染物。

安装时，应采用专用工具，保证套筒与钢筋的连接紧固可靠，无松动现象。

安装完成后，还需进行必要的检测和验收，确保连接质量符合规范要求。

此外，钢筋连接套筒的使用过程中也需要注意相关规范标准。

在使用过程中，
应避免超载和过度振动，以免对连接部位造成损坏。

定期对连接部位进行检查和维护，及时发现并处理可能存在的问题，确保连接的安全可靠。

总之，钢筋连接套筒的规范标准是保障工程质量和安全的重要保障措施。

只有
严格遵循相关标准要求，才能确保钢筋连接套筒在工程中发挥应有的作用，达到预期的效果。

希望工程师和施工人员在实际操作中能够严格按照规范标准进行操作，做好相关工作，确保工程质量和安全。

钢筋套筒连接规范
钢筋套筒连接规范是指在混凝土结构中使用套筒连接钢筋的一系列规定和要求。

以下是一些常见的钢筋套筒连接规范：
1. 施工前准备：在施工前，应按照设计要求对套筒材料进行检查，确保质量符合要求。

同时，应对钢筋进行清理，去除锈蚀和积土等。

套筒的尺寸和位置也应符合设计要求。

2. 套筒安装：钢筋套筒应正确安装，并保证其与钢筋的紧密连接。

套筒安装时，应根据设计要求确定套筒的长度和位置，同时保证套筒与钢筋的重合度满足要求。

3. 套筒间距和间隔：套筒的间距和间隔应符合设计要求，以确保钢筋的受力性能。

一般情况下，套筒的间距不应大于钢筋直径的5倍，间隔不应小于15倍套筒直径。

4. 套筒连接方式：常用的套筒连接方式包括对接连接和螺纹连接。

对接连接时，应将钢筋插入套筒中，并保持插入深度符合设计要求。

螺纹连接时，应确保套筒和钢筋的螺纹匹配，并进行正确的螺纹连接。

5. 套筒固定：套筒在连接后应正确固定，以保证其与钢筋的牢固连接。

常用的固定方式包括焊接、打钉和束紧等。

6. 检验和验收：连接完成后，应进行检验和验收。

检验时应检查套筒的安装质量和连接的牢固性，确保符合设计要求。

钢筋套筒是用来连接钢筋并有与丝头螺纹相对应内螺纹的，其中直螺纹的具有连接速度快、安全、可靠连接等优点，在各类高层建筑、电视塔等工程中广泛应用，那么在工程施工过程中，就需要注意正确的安装要求和规定。

钢筋套筒连接规范：
1.钢筋端口要平整，不能有“马蹄”状端面。

2.钢筋剥肋套丝后与套筒之间不能松动，显露2-3个丝牙用扭矩扳手扭紧钢筋与套筒。

3.钢筋套丝后丝牙要包满，滚轮损害过大时要及时替换，防止丝牙受力不均影响接头质量。

点这免费下载施工技术资料
4.钢筋车丝机要常常养护，增加乳化油保持机械润滑，增加套丝机使用寿命。

钢筋直螺纹套筒在使用的时候一定要注意安装的事项，这样可以避免一些不
必要的技术问题，从而影响钢筋直螺纹套筒的质量问题。

1、钢筋就位：将丝头检验合格的钢筋搬运至施工现场待连接。

2、接头拧紧：使用钢筋直螺纹套筒工作扳手将连接套筒拧紧。

3、作标记：对已经拧紧的套筒作标记，与未拧紧的套筒区分开。

4、施工检验：对施工完的接头进行的质量检验。

5、绑扎其它钢筋。

钢筋直螺纹套筒连接对结构整体受力性能有着较大影响，是关系到结构质量、安全的重要环节。

由于直螺纹连接工程量大，且涉及到各种不同部位、不同方式的连接，对直螺纹连接质量问题引起高度重视，应该严格按照上诉规范操作督促、检查、验收。

保证此环节的施工质量。

钢筋套筒连接规范1. 引言钢筋套筒连接是建筑工程中常用的联系钢筋的方式之一。

它将两根钢筋通过套筒连接在一起，形成一个稳固的整体结构。

本文将介绍钢筋套筒连接的规范，包括连接方法、连接材料的选择和连接质量的要求。

2. 连接方法钢筋套筒连接可以采用以下两种方法：2.1 焊接连接焊接是最常见的钢筋套筒连接方法。

焊接连接可以分为手工焊接和机械焊接两种。

•手工焊接：通过人工进行焊接，适用于小规模和简单结构的钢筋连接。

手工焊接需要操作工具和焊接技术的支持，确保焊接强度和质量。

•机械焊接：使用专门的机械设备进行焊接，适用于大规模和复杂结构的钢筋连接。

机械焊接可以提高生产效率，并确保焊接的一致性和质量。

2.2 螺纹连接螺纹连接是另一种常用的钢筋套筒连接方法。

它通过两根钢筋的螺纹连接在一起，形成一个紧固的结构。

螺纹连接需要使用螺纹套筒和适当的螺纹粘合剂。

螺纹套筒的内外螺纹尺寸应符合相关标准，并保证连接的牢固性和稳定性。

螺纹粘合剂应具有高强度和耐久性，确保连接能够承受外力和荷载。

3. 连接材料的选择在选择钢筋套筒连接材料时，需要考虑以下几个因素：•钢筋的材质和直径：钢筋的材质和直径将决定套筒和连接材料的选择。

不同材料和直径的钢筋需要使用适合的套筒和连接材料，确保连接的强度和稳定性。

•环境条件：环境条件也会对连接材料的选择产生影响。

在潮湿或腐蚀性环境中，应选择具有耐腐蚀性的连接材料，以防止连接的损坏和失效。

•载荷和力学要求：连接材料的选择还应考虑到结构的载荷和力学要求。

根据实际情况选择适合的连接材料，确保连接能够承受力学和荷载的作用。

4. 连接质量要求钢筋套筒连接的质量直接影响到结构的稳定性和安全性。

连接质量要求包括以下几个方面：•连接强度：连接的强度应能满足设计要求和承载能力的要求。

连接强度的测试可以通过拉伸试验和扭转试验等方法进行。

•连接稳定性：连接应具有良好的稳定性，不得出现松动、偏斜和变形等情况。

连接稳定性的测试可以通过振动试验和冲击试验等方法进行。

钢筋套筒连接规范标准钢筋套筒连接是建筑领域中常见的一种连接方式，用于连接钢筋和钢筋网片，在保证结构强度和稳定性的同时，也能提高施工效率。

为了确保钢筋套筒连接的质量和安全性，有一系列的规范标准需要被遵循。

1. 材料选用在进行钢筋套筒连接之前，首先需要选择合适的材料。

常用的材料包括钢筋套筒、钢筋或钢筋网片以及连接用的螺栓或钢钉。

这些材料必须符合相关的国家或地区标准，并且具有足够的承载能力和耐久性。

2. 尺寸与几何要求钢筋套筒连接的尺寸和几何要求需要符合设计图纸和相关规范标准的要求。

这包括套筒的直径、长度以及与钢筋或钢筋网片的粘接长度等参数。

尺寸的合理选择能够确保连接的牢固性和稳定性。

3. 准备工作在进行钢筋套筒连接之前，需要进行必要的准备工作。

首先，钢筋套筒的两端必须是平整、光滑、无锈蚀和污染物的，以保证连接的质量。

其次，钢筋或钢筋网片的表面也需要经过清理和处理，以确保与套筒的粘接牢固。

在钢筋套筒连接过程中，应严禁混入水分和其它杂质。

4. 连接工艺钢筋套筒连接的工艺包括粘接或焊接。

在进行粘接时，应选用符合要求的粘接剂，严格按照粘接剂的使用说明进行操作，确保粘接的可靠性和强度。

焊接连接时，应根据相关规范选择适当的焊接方法和参数，并进行必要的焊接试验和检查。

5. 质量检验完成钢筋套筒连接后，还需要进行质量检验。

质量检验的目的是确保连接的强度、稳定性和耐久性。

常用的质量检验方法包括拉伸试验、剪切试验、冲击试验等。

对连接部位的检查也是必要的，以排除潜在的缺陷和问题。

6. 使用与维护钢筋套筒连接完成后，应根据实际情况制定使用和维护计划。

在使用过程中，应及时发现并处理连接部位的异常现象，如裂缝、锈蚀等。

同时，定期对连接进行维护保养，如防腐处理、加固补强等，以延长连接的使用寿命。

钢筋套筒连接规范标准的制定和遵守，对于保证建筑的结构安全和质量具有重要意义。

建议相关从业人员加强对规范标准的学习和应用，提高施工质量和工作效率，确保建筑工程的可持续发展和安全运行。

钢管接头套筒规范1、钢筋端口要平整，不能有“马蹄”状端面。

2、钢筋剥肋套丝后与套筒之间不能松动，显露2-3个丝牙用扭矩扳手扭紧钢筋与套筒。

3、钢筋套丝后丝牙要包满，滚轮损害过大时要及时替换，防止丝牙受力不均影响接头质量。

4、钢筋车丝机要常常养护，增加乳化油保持机械润滑，增加套丝机使用寿命。

钢筋套筒连接的六种类型1、标准型连接适用于一切抗震设防和非抗震设防的混凝土结构工程，尤其适用于要求充分发挥钢筋强度和延性的重要结构。

标准型钢筋连接套筒连接粗直径、不同直径钢筋，钢结构与钢筋的连接。

型钢柱与梁主筋相交时，可利用焊在钢板上的螺母连接钢筋。

弯折钢筋、超长水平钢筋的连接，钢筋笼的对接，两根固定钢筋之间的对接等。

2、扩口型连接用于钢筋连接施工时，钢筋与连接套筒对中比较困难的情况。

常见的使用部位为柱，特别是柱中的粗直径竖向钢筋的连接。

它的连接方法和质量控制要点与标准型接头完全相同。

3、正反丝扣型连接用于钢筋完全不能转动而要求调节钢筋内力的的场合，如施工缝、后浇带等。

连接套筒带正反丝扣，可在一个旋合方向中松开或拧紧两根钢筋，应先用带正反丝扣的连接套筒。

4、变径型连接用于连接不同直径的钢筋，变径型套筒长度与大规格普通套筒长度相同。

适用于承受拉、压双向作用力的各类钢筋混凝土结构中的钢筋连接施工，可连接横、竖、斜向的 HRB335、HRB400级同径和异径钢筋。

5、加长型连接用于钢筋过于长而密集，不便转动的场合。

连接套筒预先全部拧入一根钢筋的加长螺纹上，再反拧入被接钢筋的端螺纹，转动钢筋半至一圈即可锁定连接件，可选用标准型连接套筒。

6、加锁母型连接用于钢筋完全不能转动，如弯折钢筋以及桥梁，灌注桩等钢筋笼的相互对接。

将锁母和连接套筒预先拧入加长螺纹，再拧入另一根钢筋端头螺纹，用锁母锁定连接套筒。

可选用标准或扩口型连接套筒加锁母。

钢筋套筒国标摘要：1.钢筋套筒的概念及作用2.钢筋套筒的国家标准3.钢筋套筒的规格尺寸4.钢筋套筒的质量要求5.钢筋套筒的应用范围正文：一、钢筋套筒的概念及作用钢筋套筒，又称钢筋接头，是一种用于连接钢筋的机械连接件。

它的主要作用是在钢筋混凝土结构中，将不同直径的钢筋连接在一起，以保证钢筋的连续性和稳定性。

钢筋套筒按照连接方式的不同，可以分为直螺纹套筒、墩粗直螺纹套筒、直接滚轧直螺纹套筒等。

二、钢筋套筒的国家标准在我国，钢筋套筒的生产和应用需要遵循国家标准《中华人民共和国建筑工业行业标准》JG/T 163-2013《钢筋机械连接用套筒》。

该标准规定了钢筋机械连接套筒的长度、直径、螺纹规格、尺寸允许偏差、表面质量等技术要求，以确保钢筋套筒的质量和性能。

三、钢筋套筒的规格尺寸钢筋套筒的规格尺寸主要包括直径和长度两个方面。

根据JG/T 163-2013 标准，钢筋机械连接套筒的长度根据不同连接类型，要求也不一样。

具体而言，直螺纹套筒的长度应根据钢筋的直径和连接方式来确定，墩粗直螺纹套筒和直接滚轧直螺纹套筒的长度也有相应规定。

在直径方面，JG/T 163-2013 标准规定了不同直径钢筋的套筒直径。

四、钢筋套筒的质量要求钢筋套筒的质量是保证钢筋连接质量的关键。

根据JG/T 163-2013 标准，钢筋机械连接套筒应具有良好的尺寸稳定性、机械强度、抗疲劳性能和耐腐蚀性能。

在生产过程中，应采用优质材料和先进工艺，确保套筒的质量。

在使用过程中，应严格按照标准规定进行检查和验收，确保连接质量。

五、钢筋套筒的应用范围钢筋套筒广泛应用于建筑、桥梁、隧道、水利等钢筋混凝土结构工程中。

通过使用钢筋套筒，可以提高钢筋连接的效率和质量，降低工程成本，提高工程安全性。

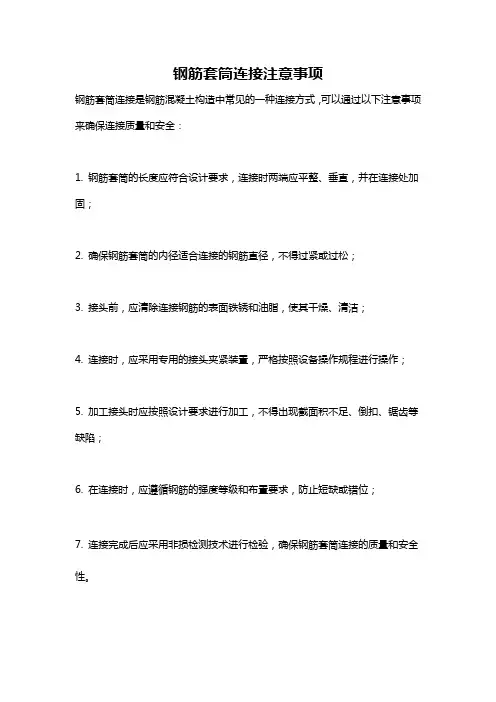

钢筋套筒连接注意事项
钢筋套筒连接是钢筋混凝土构造中常见的一种连接方式，可以通过以下注意事项来确保连接质量和安全：
1. 钢筋套筒的长度应符合设计要求，连接时两端应平整、垂直，并在连接处加固；
2. 确保钢筋套筒的内径适合连接的钢筋直径，不得过紧或过松；
3. 接头前，应清除连接钢筋的表面铁锈和油脂，使其干燥、清洁；
4. 连接时，应采用专用的接头夹紧装置，严格按照设备操作规程进行操作；
5. 加工接头时应按照设计要求进行加工，不得出现截面积不足、倒扣、锯齿等缺陷；
6. 在连接时，应遵循钢筋的强度等级和布置要求，防止短缺或错位；
7. 连接完成后应采用非损检测技术进行检验，确保钢筋套筒连接的质量和安全性。

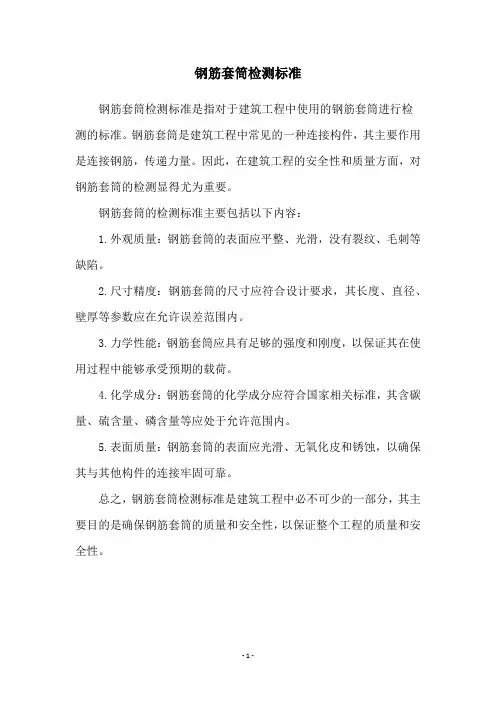

钢筋套筒检测标准
钢筋套筒检测标准是指对于建筑工程中使用的钢筋套筒进行检
测的标准。

钢筋套筒是建筑工程中常见的一种连接构件，其主要作用是连接钢筋，传递力量。

因此，在建筑工程的安全性和质量方面，对钢筋套筒的检测显得尤为重要。

钢筋套筒的检测标准主要包括以下内容：
1.外观质量：钢筋套筒的表面应平整、光滑，没有裂纹、毛刺等缺陷。

2.尺寸精度：钢筋套筒的尺寸应符合设计要求，其长度、直径、壁厚等参数应在允许误差范围内。

3.力学性能：钢筋套筒应具有足够的强度和刚度，以保证其在使用过程中能够承受预期的载荷。

4.化学成分：钢筋套筒的化学成分应符合国家相关标准，其含碳量、硫含量、磷含量等应处于允许范围内。

5.表面质量：钢筋套筒的表面应光滑、无氧化皮和锈蚀，以确保其与其他构件的连接牢固可靠。

总之，钢筋套筒检测标准是建筑工程中必不可少的一部分，其主要目的是确保钢筋套筒的质量和安全性，以保证整个工程的质量和安全性。

- 1 -。

套筒连接钢筋质量控制要点
1.选择合适的套筒：根据钢筋直径选择相应的套筒，套筒的内
径要与钢筋直径相匹配，不能过大或过小。

2.清洁钢筋：在安装套筒前，必须彻底清洁钢筋表面，以确保
套筒能够紧密地贴合在钢筋上，避免出现氧化或腐蚀。

3.正确安装套筒：套筒应正确安装在钢筋上，使其与钢筋端部
完全接触，且不留有空隙或变形。

4.强度检测：对套筒连接的钢筋进行强度检测，以确保连接处
的强度满足设计要求。

5.包装保管：套筒必须正确包装和保管，以免损坏或受到其他
污染物的影响。

在运输和使用时应特别注意，避免碰撞或损坏，确保质量。

钢筋套筒连接规范钢筋套筒连接是建筑工程中常用的一种连接方式，用于连接混凝土中的钢筋。

在施工过程中，合理使用钢筋套筒连接规范可以确保连接的牢固性和稳定性，从而提高结构的整体安全性和耐久性。

一、钢筋套筒连接的基本原理钢筋套筒连接通过将两根钢筋插入套筒内部，并在套筒两端施加压力来实现连接。

套筒内壁的加工轻微凿刻可以增加摩擦力，提高连接的牢固性。

通过这种方式，钢筋套筒连接可以承受较大的剪力和拉力，保证结构的稳定性。

二、钢筋套筒连接的材料选择1. 钢筋：选择国家标准规定的钢筋材质，并按照结构设计要求进行选择和分类。

钢筋的直径和长度应根据实际需要进行计算和确定。

2. 套筒：选择质量良好、符合国家标准的钢套筒。

套筒的内径应与钢筋直径相匹配，保证连接的紧密性和稳定性。

三、钢筋套筒连接的施工要求1. 钢筋准备：在进行钢筋套筒连接之前，应将钢筋两端进行清理，确保无锈蚀、尘土和油污。

同时，钢筋的长度应根据连接的需要进行预留。

2. 套筒加工：在套筒两端进行轻微凿刻或插齿，增加摩擦力。

套筒的长度应根据连接的需要进行预留，确保钢筋插入套筒的深度满足设计要求。

3. 钢筋插入：将钢筋两端分别插入套筒内，插入的深度应符合设计要求。

插入完成后，应用力将钢筋与套筒连接牢固。

4. 施加压力：在完成钢筋插入后，应施加适当的压力在套筒两端。

压力的大小应根据设计要求和套筒材质来确定，确保连接的稳定性和牢固性。

四、钢筋套筒连接的质量控制1. 连接牢固性检查：在施工过程中，应定期检查钢筋套筒连接的牢固性。

对于连接不牢固或存在问题的部分，应及时处理并重新连接。

2. 符合规范要求：钢筋套筒连接的施工应符合国家相关规范要求。

整个连接过程应严格按照设计图纸和施工规范进行操作。

3. 质量记录与验收：对于完成的钢筋套筒连接，应做好质量记录，包括连接的位置、钢筋规格、套筒类型等信息。

在验收过程中，应对连接的质量进行检查和评估，确保符合设计要求。

总结：钢筋套筒连接规范是建筑工程中连接钢筋的重要方式。

钢筋套筒连接规范标准钢筋套筒连接是建筑工程中常用的一种钢筋连接方式，常见于混凝土梁、柱、墙等结构构件的连接。

钢筋套筒连接的规范标准主要包括以下方面：1. 设计要求：钢筋套筒连接的设计应符合相关的设计规范和标准要求，确保连接的可靠性和安全性。

设计时要考虑到荷载的传递、连接部位的构件强度和刚度等因素。

2. 材料选择：钢筋套筒连接的材料应符合相关的钢筋和混凝土的要求。

钢筋应符合强度等级和规格要求，混凝土应具有足够的强度和抗压性能。

3. 钢筋套筒的制作：钢筋套筒的制作应符合相关的制作规范和工艺要求。

制作时要保证套筒的几何尺寸和形状的精确度，确保与连接部位的钢筋配合紧密。

4. 钢筋套筒的安装：钢筋套筒的安装应按照相关的安装规范进行。

安装时要注意套筒的位置和方向的正确性，保证与连接部位的钢筋配合紧密。

5. 连接性能要求：钢筋套筒连接的性能要求包括强度、刚度、变形等。

连接部位的强度应满足设计要求，刚度应符合相关的限值，变形应在允许范围内。

6. 施工检验：钢筋套筒连接的施工应进行相关的检验。

检验包括材料的验收、制作过程的检查和成品的检验。

检验结果应符合相关的规范要求。

7. 质量控制：钢筋套筒连接的质量控制应按照相关的规范进行。

质量控制包括工艺控制、尺寸控制、强度控制等方面。

确保连接的质量和安全性。

8. 使用与维护：钢筋套筒连接的使用和维护应按照相关的规范和要求进行。

使用时要避免超载和异常荷载，定期检查连接的状态，进行必要的维护和修复。

总结起来，钢筋套筒连接的规范标准主要包括设计要求、材料选择、制作和安装、连接性能要求、施工检验、质量控制、使用与维护等方面。

遵守这些规范标准，可以确保钢筋套筒连接的质量和安全性，提高结构的稳定性和承载能力。

钢筋机械连接钢筋机械连接是一项新型钢筋连接工艺，被称为继绑扎、电焊之后的“第三代钢筋接头”，具有接头强度高于钢筋母材、速度比电焊快5倍、无污染、节省钢材20%等优点。

1套筒挤压连接所用钢筋的质量验收应符合现行《铁路砼与砌体工程施工质量验收标准》中钢筋工程的有关规定。

2套筒进场时，应对其产品的技术文件、合格证、接头的型式检测报告等进行全面检查。

检验数量：施工单位和监理单位全部检查。

检验方法：检查文件资料。

3套筒的外观质量及尺寸应符合以下规定：（１）套筒表面不得有裂纹，内外表面不得有锈蚀及其他肉眼可见的缺陷。

（２）套筒的直径和壁厚可用游标卡尺检验，其公差应符合产品设计要求。

（３）套筒的尺寸及公差，应满足以下规定：a、套筒应按照产品设计图纸制造。

b、套筒的重要尺寸（外径、长度）应经检验合格。

c、套筒装箱时，套筒内不得混入杂物。

检验数量：以同批、同材料、同型式、同规格的每2000个套筒或锁母为一批，不足2000个也按一批计。

施工单位每批抽检10%，且不少于100个。

监理单位按施工单位抽检数量的10%进行平行检验，且不少于10个。

检验方法：观察和量规检查。

4套筒挤压接头的外观质量应符合下列规定：a、接头不得有裂纹、折叠、严重锈蚀或影响性能的其它表面缺陷。

b、接头两端钢筋上显露检查标记，但不显露定位标记。

c、接头的压痕最小直径、压痕总宽度应符合产品设计要求。

d、接头两端钢筋的轴线弯折角度不得大于4°。

检验数量：施工单位、监理单位全部检查。

检验方法：观察和尺量。

5套筒挤压接头试件实测抗拉强度应大于或等于被连接钢筋抗拉强度标准值，即：fomst≥fstk，且具有高延性及反复拉压性能。

检验数量：以同一施工条件下同批材料、同等级、同规格、同型式的每500个接头为一批，不足500个也按一批计。

施工单位每批抽检抗拉强度一次；监理单位按施工单位抽检次数的20%进行见证检验，但至少一次。

现场检验连续10个验收批抽样试件抗拉强度试验一次合格率为100%时，验收批接头数量可扩大1倍。

钢筋套筒新国标第一条为了规范钢筋套筒的质量及应用范围，制订本标准。

第二条本标准适用于规格为Φ25mm~Φ50mm、材质为Q235B钢筋套筒的质量检验。

第二章技术要求第一条钢筋套筒表面应无破损、裂纹、划痕，无锈蚀、变形，有明显的标志。

第二条套筒接口处应完整，不存在松动现象，其夹紧滑块完整，能与钢筋紧密接触，无裂纹、损坏。

第三条套筒的外框以及两端圆盘环形节点的弯曲环断面积小于或等于400mm2，其中每一节点的断面积不应小于200mm2。

第四条套筒两端圆盘环的中心距以及端面中心距应符合规定。

中心距和端面中心距套筒直径中心距端面中心距Φ25 20±0.5mm Φ10±0.5mmΦ32 25±0.5mm Φ12±0.5mmΦ40 30±0.5mm Φ15±0.5mmΦ50 35±0.5mm Φ18±0.5mm第五条套筒的外框及两端圆盘环的连接处、端面及工作面部分的坡度和抛锋距应满足规定。

第三章检验方法第一条钢筋套筒应按照本标准的技术要求检验。

第二条钢筋套筒的检验方法有外观检查、尺寸测量、电磁探伤检查和抗拉强度检验。

第三条外观检查应仔细检查，检查无破损、裂纹、划痕，无锈蚀、变形，有明显的标志。

第四条尺寸测量：采用直尺、卡尺、圆规等测量工具，测量套筒接口处、两端圆盘环的中心距以及端面中心距，两端圆盘环的弯曲环断面积，以及外框和两端圆盘环的连接处、端面及工作面部分的坡度和抛锋距，应符合规定。

第五条电磁探伤：采用地磁探伤仪对钢筋套筒进行检测，应无缺陷。

第六条抗拉强度试验：采用万能材料试验机，抽取样品进行抗拉强度检验，强度大于fe295。

第四章技术合格评定第一条钢筋套筒检验合格，可使用于钢筋绑扎。

第二条不合格的钢筋套筒，应进行整改并检验合格，方可使用于钢筋绑扎。

钢筋套筒连接规范钢筋套筒连接规范一、引言钢筋套筒连接是钢筋混凝土结构中常用的一种连接方式。

钢筋套筒连接的可靠性和节约性对于工程的安全和经济性具有重要意义。

本文旨在介绍钢筋套筒连接的规范要求，包括连接的材料、构造和施工要点，以确保连接的可靠性和安全性。

二、材料要求1. 钢筋套筒的材料应为优质无缝钢管，外表不得有明显的缺陷和腐蚀。

2. 钢筋套筒的壁厚应满足设计要求，并经过验收合格。

3. 钢筋套筒连接所需焊条应符合相关标准，并经过验收合格。

三、构造要求1. 钢筋套筒连接应设置在砼构件的开槽部位，套筒长度应满足设计要求，并采用双层套筒连接的方式。

2. 钢筋套筒连接的套筒一侧应设置套筒垫圈，以保证连接的稳定性和承载能力。

3. 钢筋套筒连接的套筒与钢筋之间应采用螺纹连接或者焊接连接的方式，螺纹连接的螺纹参数应满足相关标准。

4. 钢筋套筒连接的套筒一侧应设置止水垫片，以防止水泥浆漏出。

四、施工要点1. 钢筋套筒连接的施工应由具备相应资质的施工单位进行。

2. 施工前应对套筒的材质和尺寸进行验收和记录，并将验收结果报告给监理工程师。

3. 施工现场应具备必要的施工机具和设备，保证施工的顺利进行。

4. 在钢筋套筒连接之前应进行套筒的清洁工作，去除杂质和锈蚀物，以保证连接的牢固性。

5. 钢筋套筒连接的焊接应由持有相应资质的焊工进行，并按照相关标准和规范操作。

6. 施工完成后应对钢筋套筒连接进行检查和验收，确保连接的质量和可靠性。

五、验收标准1. 钢筋套筒连接的套筒尺寸应符合设计要求，并经过验收合格。

2. 钢筋套筒连接的螺纹连接应紧固牢固，无明显的松动现象。

3. 钢筋套筒连接的焊缝应光滑均匀，无气孔、裂纹等缺陷。

4. 钢筋套筒连接的止水垫片应完好无损，且尺寸符合要求。

六、结论钢筋套筒连接是钢筋混凝土结构中常用的一种连接方式，其连接的质量和可靠性对于工程的安全性和经济性具有重要意义。

施工单位应按照相关规范和标准进行施工，并经过验收合格。

钢筋直螺纹套筒连接注意事项1.技术要求(1)钢筋先调直再下料，切口端面与钢筋轴线垂直，不得有马蹄形或挠曲，不得用气割下料。

(2)钢筋下料时必须符合下列规定:a.设置在同一构件内同一截面受力钢筋的接头位置应相互错开。

同一截面接头百分率不应超过50%。

在此应特别注意：如果施工中采用二级以上接头（含二级），且接头百分率不大于50%，则接头位置可不受到“设置在钢筋应力较小部位”的约束，即设置在任何部位；但个人建议，考虑到实际施工中人员素质参差不齐，设备优劣等因素（例如有些工程队伍甚至没有专用的扭力扳手），尽量还是避免设置在梁端、柱端等部位b.接头端头距钢筋受弯点不得小于钢筋直径的10倍长度。

c.钢筋连接套的砼保护层厚度应满足《混凝土结构设计规范》中受力钢筋砼保护层最小厚度的要求，且不得小于15mm，连接套之间的横向净距不宜小于25mm。

2施工程序与工艺流程2.1施工程序原材检测→钢筋下料、平头→剥肋滚压螺纹→丝头检验→利用套筒连接→接头检验→完成。

2.2钢筋丝头加工工艺流程(1)钢筋端部平头使用钢筋切割机进行切割;(2)按照钢筋规格所需的调整试棒调整好滚丝头内孔最小尺寸;(3)按钢筋规格更换涨刀环，并按规定的丝头加工尺寸调整好剥肋加工尺寸:(4)调整剥肋挡块及滚轧行程开关位置，保证剥肋及滚轧螺纹的长度符合丝头加工尺寸的规定;标准型接头的丝头有效螺纹长度应不小于1/2连接套筒长度，且允许误差为2P;(5)丝头加工时应用水性润滑液，不得使用油性润滑液。

当气温低于0℃时，应掺入15~20%亚硝酸钠。

严禁用机油作切削液或不加切削液加工丝头。

(6)钢筋丝头加工完毕经检验合格后，应立即带上丝头保护帽或拧上连接套筒，防止装卸钢筋时损坏丝头;3.施工要求(1)连接钢筋时，钢筋规格和连接套的规格应一致，并确保钢筋和连接套的丝扣干净、完好无损。

(2)必须用力矩扳手拧紧接头。

(3)力矩扳手的精度为±5%，要求每半年用扭力仪检定一次。
