一、QC七大手法简介
2.作用：①协助我们作好日常管理。②可在混沌不明的情況下，认清问题关键所在，进而解决问题。
3.意义： ①用事实与数据说话 ②全面预防 ③全因素、全过程的控制 ④依据PDCA循环突破状予以改善 ⑤层层分解、重点管理

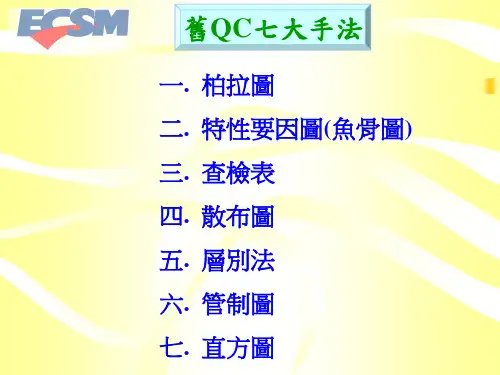

1.构成： 品管七大手法是常用的统计管理方法，又称为初级统计管理方法。它主要包括检查表、层别法、柏拉图（排列图）、鱼骨图（因果图）、直方图、散布图、控制图等所谓的QC七工具。
⑵记录用点检表 此类查检表是用来搜集计划资料，应用于不良原因和不良项目的记录，作法是将数据分类为数个项目别，以符号、划记或数字记录的表格或图形。由于常用于作业缺失，品质良莠等记录，故亦称为改善用查检表。

QC七大手法培训教程

QC七大手法培训教程
层别法是将大量有关某一特定主题的观点、意见或想法按组分类，将收集到的大量的数据 或资料按相互关系进行分组，加以层别。层别法一般和柏拉图、直方图等其它七大手法结 合使用，也可单独使用。
层别法的目的
把杂乱无章的资料加以分门别类归纳。
层别法的步骤
确定层别的对象、设计层别项目、收集数据并进行层别、比较分析与对策。
提高效率
通过柏拉图可以快速找到问题的症结所在，避免在次要因素上浪费时 间和精力。
柏拉图绘制方法与技巧
1. 收集数据
收集需要分析的数据，并进行分类整 理。
2. 计算频数
统计各类别数据的频数，并按照从大 到小的顺序排列。
柏拉图绘制方法与技巧
3. 绘制柱状图
以类别为横坐标，频数为纵坐标，绘制柱状图。
4. 绘制折线图
在柱状图上添加一条折线，表示各类别数据的累积百分比。
柏拉图绘制方法与技巧
数据分类要合理
01
分类过少可能导致信息损失，分类过多则可能使得数据分布的
规律性不明显。
柱状图与折线图的组合要恰当
02
柱状图用于展示各类别的频数，折线图用于展示累积百分比，
二者结合可以清晰地展示数据的主次关系和分布情况。
标题和标签要准确
在制作检查表之前，首 先要明确检查的目的和
需要收集的数据。
设计表格
根据检查目的，设计合 适的表格
尽量简化检查表的内容 ，避免过于复杂或冗余
的信息。
明确标准
在检查表中明确各项内 容的判断标准，以便后 续的数据分析和问题处
理。
检查表案例分析
案例一
案例二
案例三
生产线质量检查表。该检查表用于记 录生产线各工序的质量情况，包括不 良品数量、不良品类型、不良品处理 情况等。通过对检查表的数据分析， 可以及时发现生产过程中的问题，并 采取相应的措施进行改进。

QC七大手法培训教程

QC七大手法培训教程

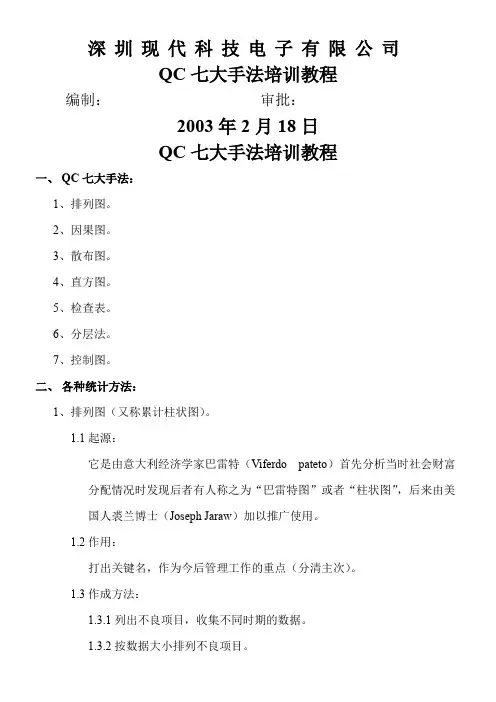

深圳现代科技电子有限公司QC七大手法培训教程编制：审批：2003年2月18日QC七大手法培训教程一、QC七大手法：1、排列图。

2、因果图。

3、散布图。

4、直方图。

5、检查表。

6、分层法。

7、控制图。

二、各种统计方法：1、排列图（又称累计柱状图）。

1.1起源：它是由意大利经济学家巴雷特（Viferdo pateto）首先分析当时社会财富分配情况时发现后者有人称之为“巴雷特图”或者“柱状图”，后来由美国人裘兰博士（Joseph Jaraw）加以推广使用。

1.2作用：打出关键名，作为今后管理工作的重点（分清主次）。

1.3作成方法：1.3.1列出不良项目，收集不同时期的数据。

1.3.2按数据大小排列不良项目。

1.3.3设定生标系，填上坐标系，注明横坐标（不良项目）。

1.3.4绘制柱状图。

1.3.5计算比例，并标注。

1.3.6连接各比例点直至100%。

1.3.7记入附加项目（如统计图名称、作者、日期）。

1.4注意事项：1.4.1采取杂抓大放小的原则，先抓前三位。

1.4.2其它不良率比例总小于20%，否则要进一步细化。

2、因果图（又称鱼刺图或名骨图）：2.1定义：因果图是指用树状结构画出因果关系的图。

2.2起源：它是由日本人石川馨首先提出有人亦称为石川图。

2.3作用：将影响不良的因素，一一找出，开成因果对应关系。

2.4方法：2.4.1列出不良项目。

2.4.2根据实际情况，从4MIE（从员、设备、材料、作业方法、环境）5个方面或某一方面找出原因。

2.4.3画次于逐级细化分析。

2.4.4记入附注内容。

2.5注意：2.5.1尽可能的多查找原始数据，注入导致的原因，而非可能存在的一切原因。

2.5.2主次分明，刨根究底。

2.5.3结合其它手法（因仅告诉你原因所在）。

3、散布图（略讲）——属验证性质。

3.1定义：散布图是指以点的形式在坐标系上描述出两上变量之间内在的关系。

3.2作用：介定某两个变量是否存在某种内在的关系。

QC七大手法培训教材(PPT36页).pptx

QC七大手法培训教材(PPT36页).pptx
0. 80
GAP ( mm)
UCL= 0.70
0. 70
CL= 0. 65
LCL= 0.60
0. 60
0. 50
1
2
3
4
5
6
7
8
9
10
11
12
13
பைடு நூலகம்
14
15
16
17
18
19
20
管制 圖
五.舉例說明:
2.U-CHART(計數值) UL U =U UCL U =U+3δ LCL U =U-3δ
直 方圖
周二
周三
散布圖
一.散布圖的用途
1.檢視是否有离島情形﹐亦即有無极端大或极端小的點子應予 去除后﹐再行分析﹒
2.檢視是否未予層別﹐而應采層別措施的情形﹒ 3.測出二雙數間的有無關系﹒ 4.自變數以對因變數間的關系如成為直線變化,可依散布圖求出
直線方程式,以為訂定標准之用﹒
散布圖
(二).散布圖的分類
Ⅱ.第二種錯誤: (β) (該判錯者不判錯) 原來之群體平均為μ1,標准差為σ,現因某原因其平均值已自 μ1轉變為μ2(即群體已經改變). 凡屬于 μ2這一部分都不是我們所需要的,可是因為μ2之一部分(斜線部分)仍然在μ1這一邊的 ±3σ範圍內,如從該部分抽驗,則會誤判μ2情況為正常.也就是講制程已發生本質之改變,而樣本 因波動原因落在管制界限以內,因而使檢驗人員判斷錯誤,認為此為正常情況,而喪失尋找非機遇 原因之機會,造成不良品增加.
2. 依用途來分類: a. 管制用管制圖: b. 解析用管制圖:
管制 圖
五.舉例說明:
1.X-R管制圖(計量值)
平
CL X = X = U

QC七大手法培训

QC七大手法培训

一、检验表:
为了便于搜集数据，使用简朴统计填记并于统计整顿，以 作进一步分析或作为核对,检验之用而设计旳一种表格或图表.
作法： • 1.明确目旳； • 2.决定检验项目； • 3.决定检验方式(抽检、全检)； • 4.决定查验基准、数量、时间、对象等； • 5.设计表格实施查验。
举例：找对象
检验表旳种类:
145 136 134 160 142 149 167 146 157 163 139 160 153 147 148 140 152 150 142 153
3
142 152 144 158 143 148 152 147 153 164 126 159 154 156 147 141 170 151 141 150 4
教育训练 140hr/人/年
度94%
应用QA Network
衝件CSI
他山之
干部学习FMEA
改善品质 石檢討
IPQC与FQC交叉 擔綱
统计稽核
随时問題反饋 規格問
每日始業点檢 点檢結
題反饋
果反饋
模具問
來料問
推動模 每日IPQC作 題反饋 題反饋
具稽核 业点檢
每七天品
QIT活動10 次以上
品质檢討會
協助生产 品质教育
F3鎖扣 不回弹
对变异要求苛刻
实配间隙小
模具、设备
16 人员
模具定位不稳定 模具改善不及时
品管人員檢查不落实 責任心不強
模具設计不合理 设备維修不力
产线未做好自主檢查 模修人员技能不夠
模具设备老化 模具保养不当
品质意识不夠 为
教育训练不夠
何
F3
新机种承接不力 教育训练不夠

qc七大手法实用培训教程

qc七大手法实用培训教程

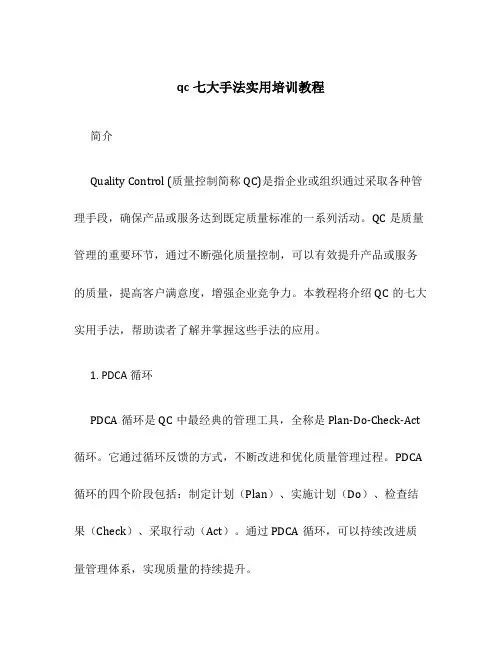

qc七大手法实用培训教程简介Quality Control (质量控制简称QC)是指企业或组织通过采取各种管理手段，确保产品或服务达到既定质量标准的一系列活动。

QC是质量管理的重要环节，通过不断强化质量控制，可以有效提升产品或服务的质量，提高客户满意度，增强企业竞争力。

本教程将介绍QC的七大实用手法，帮助读者了解并掌握这些手法的应用。

1. PDCA循环PDCA循环是QC中最经典的管理工具，全称是Plan-Do-Check-Act 循环。

它通过循环反馈的方式，不断改进和优化质量管理过程。

PDCA 循环的四个阶段包括：制定计划（Plan）、实施计划（Do）、检查结果（Check）、采取行动（Act）。

通过PDCA循环，可以持续改进质量管理体系，实现质量的持续提升。

核对单是一种记录和确认质量控制活动的工具。

它可以用于确定QC活动的范围、任务分配、时间安排等。

核对单的使用可以帮助团队成员了解工作目标、工作内容和工作责任，确保各项质量控制任务得到有效执行。

同时，核对单也可以用于记录和评估QC活动的执行情况，为后续的改进提供数据支持。

3. 流程图流程图是一种以图形方式表示工作流程的工具。

在QC中，流程图可以用于清晰地描述和展示质量控制过程的每个步骤和环节。

通过流程图，可以帮助团队成员更好地理解和遵循质量控制流程，避免因为流程不清晰而导致质量问题。

此外，流程图还可以用于识别和改进流程中的瓶颈和问题，提高工作效率和质量水平。

样本抽检是一种通过抽取样本进行检测和评估的质量控制手法。

通过样本抽检，可以从整体中获取代表性的样本，并以较少的成本和时间对样本进行检验，以此来判断整体的质量水平。

样本抽检通常采用统计学方法，如随机抽样或系统抽样，以保证抽样结果的可靠性和代表性。

5. 假设检验假设检验是一种用于验证关于总体参数的假设的统计方法。

在QC 中，假设检验可以用于判断产品或服务是否符合既定的质量标准。

通过收集样本数据并进行假设检验，可以得出结论：接受原假设或拒绝原假设。
