漏电保护器的工作原理图解————————————————————————————————作者：————————————————————————————————日期：漏电保护器的工作原理图解目前的单相漏电保护器有许多种型号，各不相同。

比如，常用的DZ第列的漏电保护器，开关断开时只断开相线，零线仍然通的。

用万用表量一下就能知道。

漏电保护器，简称漏电开关，又叫漏电断路器，主要是用来在设备发生漏电故障时以及对有致命危险的人身触电保护，具有过载和短路保护功能，可用来保护线路或电动机的过载和短路，亦可在正常情况下作为线路的不频繁转换启动之用。

漏电保护器的工作原理是：将漏电保护器安装在线路中,一次线圈与电网的线路相连接,二次线圈与漏电保护器中的脱扣器连接.当用电设备正常运行时,线路中电流呈平衡状态,互感器中电流矢量之和为零（电流是有方向的矢量,如按流出的方向为“＋”,返回方向为“－”,在互感器中往返的电流大小相等,方向相反,正负相互抵销）.由于一次线圈中没有剩余电流,所以不会感应二次线圈,漏电保护器的开关装置处于闭合状态运行.当设备外壳发生漏电并有人触及时,则在故障点产生分流,此漏电电流经人体—大地—工作接地,返回变压器中性点（并未经电流互感器）,致使互感器申流入、流出的电流出现了不平衡（电流矢量之和不为零）,一次线圈申产生剩余电流.因此,便会感应二次线圈,当这个电流值达到该漏电保护器限定的动作电流值时,自动开关脱扣,切断电源。

（下附原理图）漏电保护器可以按其保护功能、结构特征、安装方式、运行方式、极数和线数、动作灵敏度等分类，这里主要按其保护功能和用途分类进行叙述，一般可分为漏电保护继电器、漏电保护开关和漏电保护插座三种。

漏电保护继电器由零序互感器、脱扣器和输出信号的辅助接点组成。

它可与大电流的自动开关配合，作为低压电网的总保护或主干路的漏电、接地或绝缘监视保护。

当主回路有漏电流时，由于辅助接点和主回路开关的分离脱扣器串联成一回路，因此辅助接点接通分离脱扣器而断开空气开关、交流接触器等，使其掉闸，切断主回路。

漏电断路器工作原理
漏电断路器是一种用于检测电路中是否存在漏电故障并切断电流的保护装置。

其工作原理可分为两部分：漏电检测和断路切断。

漏电检测部分是通过安装在漏电断路器中的电流互感器实现的。

当电路中存在漏电时，由于电流通过人体或电器设备泄漏到地面或其他非预期的路径上，会导致电流变动。

电流互感器会感应到这种变化，并将其转化为电压信号。

该电压信号经过整流、放大和滤波等处理后，输入到漏电断路器的触发电路中。

触发电路会比较输入信号与设定的漏电动作值是否超出预设范围，如果超过了设定值，触发电路会产生一个触发信号。

断路切断部分是漏电断路器的关键功能，它能够及时将电路切断，避免对人身安全和电设备的损害。

当漏电断路器接收到触发信号时，它会启动电磁触发器，使得刀片机构动作，并迅速切断电路。

此时，漏电断路器已经切断了电路，防止漏电继续存在。

同时，漏电断路器上的触发信号指示装置会发出警示，提醒用户发生了漏电故障。

总之，漏电断路器的工作原理是通过漏电检测和断路切断两部分实现的。

通过监测电路中的漏电情况，一旦检测到漏电，漏
电断路器会立即切断电路，以确保人身安全和电器设备的正常运行。

漏电断路器工作原理漏电断路器是一种常见的电气保护设备，主要用于检测并切断电路中的漏电故障，保护人身安全以及电气设备的正常运行。

本文将详细介绍漏电断路器的工作原理。

一、漏电断路器的构成漏电断路器通常由漏电保护单元、电流保护单元和断路处理单元构成。

1. 漏电保护单元：漏电保护单元主要由漏电保护装置和动作装置组成。

漏电保护装置是用来检测电路中的漏电电流的装置，当电路中的漏电电流超过设定值时，漏电保护装置会发出信号给动作装置，触发漏电断路器的动作。

2. 电流保护单元：电流保护单元用于检测电路中的过载电流和短路电流，并切断电路。

过载保护装置主要由过载保护元件和动作装置组成，短路保护装置则主要由短路保护元件和动作装置组成。

3. 断路处理单元：断路处理单元是漏电断路器用于切断故障电路的装置。

断路处理单元由断路处理元件和动作装置组成。

二、漏电断路器的工作原理漏电断路器的工作原理是基于电路中的漏电电流产生感应电流，从而切断电路。

漏电断路器的漏电保护单元主要通过漏电保护装置来检测电路中的漏电电流。

漏电保护装置有两种常见的类型：电磁式和电子式。

1. 电磁式漏电保护装置：电磁式漏电保护装置利用电路中漏电电流的感应作用触发断路器的动作。

当电路中发生漏电故障时，漏电电流通过漏电保护装置的线圈，产生一个感应电流，使得漏电保护装置产生磁场。

这个磁场使得漏电保护装置的铁芯受力，拉动动作装置，使断路器切断故障电路。

2. 电子式漏电保护装置：电子式漏电保护装置通过电流互感器检测电路中的漏电电流，并用电子元件进行信号处理，触发断路器的动作。

电子式漏电保护装置的优势在于其更高的灵敏度和更低的误动作率。

漏电断路器的电流保护单元用于检测电路中的过载电流和短路电流，并切断电路。

当电路中的电流超过额定值时，过载保护单元会触发断路器的动作，切断电路。

当电路中发生短路时，短路保护单元会快速触发断路器的动作。

三、漏电断路器的应用漏电断路器广泛应用于家庭和工业电气系统中，用于保护用户设备以及人身安全。

产品简介概述产品简介概述系列介绍德力西电气生产的低压断路器产品在国内具有广泛的影响CDB9系列低压终端电气产品，代表了当今国内低压终端配电的最高水平CDB9系列低压终端电气产品，可以广泛应用于工业，民用住宅，商业建筑等领域，对所在电路进行短路保护，过载保护，漏电保护；同时还能起到隔离及控制作用产品外观介绍左视图绿色；表示触头断开 状态位置红色：表示触头闭合 安装孔，用于安装 电气附件正视图右视图热塑外壳强抗冲击性 可回收 有弹性 自熄性 脱扣曲线和额定电流 分断能力和限流等级触头位置状态手柄指示"I-ON"表示触头闭合状态位置 "O-OFF"表示触头断开状态位置 紧固螺钉安装孔，用于 安装漏电模块 安装孔，用于 安装漏电模块拔线指示拔线指示顶视图工作频率额定电压符合标准认证标志12In±20%产品简介产品简介额定电流 1，2，4，6，10，16，20，25，32，40，50，63A 额定工作电压 230/400V AC 极数 1/2/3/4P 最大工作电压 440 V AC 分断能力 6 kA / 10kA 冲击耐受电压 4 kV 限流等级 3隔离功能 切实分断指示快速闭合 保证冲击性负载的可靠工作，延长断路器的电气寿命机械寿命 20000次 电气寿命 10000次环境: 使用环境温度: -30°C 至 +70°C抗湿热性: 2类 (温度55°C 时，相对湿度95%)参考重量 (克)重量121242363484接线 隧道式接线端子可采用上进线下出线方式或下进线上出线方式且无需降容 端子接线面积2及以下导线安装 模块化结构，可方便地安装在DIN 标准导轨上 可垂直、水平或背部安装，特性不受影响 额定扭矩 附件 OF 辅助触头，SD 报警触头，MX+OF 分励脱扣器，过、欠压脱扣器符合标准 IEC/EN 60898-1,GB10963.1 符合认证 CCC 、KEMA 、CE 、CB 、RoSH脱扣特性B 型曲线保护短路电流较小的负载（如电源、长电缆等）脱扣特性: 瞬时脱扣范围 (3～5) In C 型曲线保护常规负载和配电线缆脱扣特性: 瞬时脱扣范围 (5～10) In D 型曲线保护起动电流大的冲击性负荷脱扣特性: 瞬时脱扣范围 (10～14) In短路保护过载保护 控制隔离CDB9断路器适用于工业、民用建筑、能源及基础设施等领域低压终端配电。

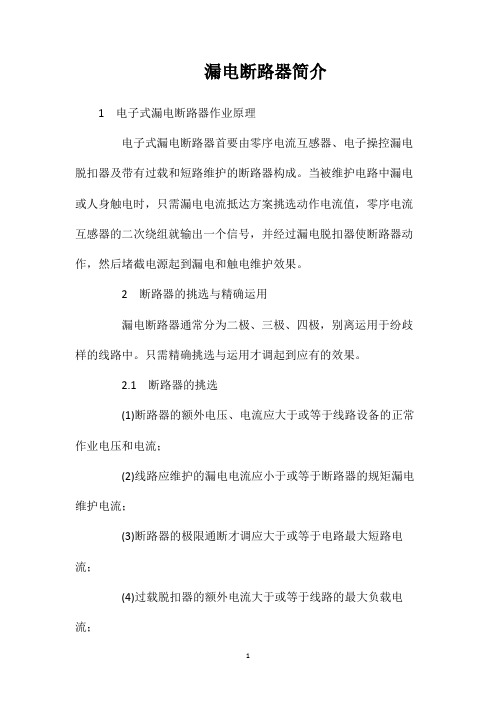

漏电断路器简介1电子式漏电断路器作业原理电子式漏电断路器首要由零序电流互感器、电子操控漏电脱扣器及带有过载和短路维护的断路器构成。

当被维护电路中漏电或人身触电时，只需漏电电流抵达方案挑选动作电流值，零序电流互感器的二次绕组就输出一个信号，并经过漏电脱扣器使断路器动作，然后堵截电源起到漏电和触电维护效果。

2断路器的挑选与精确运用漏电断路器通常分为二极、三极、四极，别离运用于纷歧样的线路中。

只需精确挑选与运用才调起到应有的效果。

2.1断路器的挑选(1)断路器的额外电压、电流应大于或等于线路设备的正常作业电压和电流；(2)线路应维护的漏电电流应小于或等于断路器的规矩漏电维护电流；(3)断路器的极限通断才调应大于或等于电路最大短路电流；(4)过载脱扣器的额外电流大于或等于线路的最大负载电流；(5)有较短的分断反响时刻，能够起到维护线路和设备的效果。

2.2断路器的运用(1)电路接好后，应查看接线是不是精确。

可经过实验按钮加以查看。

如断路器能精确分断，阐明漏电维护器设备精确，不然应查看线路，打扫缺陷。

在漏电维护器投入作业后，每经过一段时刻，用户应经过实验按钮查看断路器是不是正常作业。

(2)断路维护器的漏电、过载、短路维护特性是由制作厂设定的，不行随意调整，防止影响功用。

(3)实验按钮的效果在于断路器在新设备或作业必守期间后，在合闸通电的状况下对其作业状况进行查看。

按动实验按钮，断路器能分断，阐明作业正常，可继续运用；如断路器不能分断，阐明断路器或线路有缺陷，需进行修补。

(4)断路器因被维护电路发作缺陷(漏电、过载或短路)而分断，则操作手柄处于脱扣方位(中方位)。

查明要素打扫缺陷后，应先将操作手柄向下扳(即置于分方位)，使操作安排再扣后，才调进行合闸操作(请留神断路器操作手柄三个方位的不相附和义)。

(5)断路器因线路短路断开后，需查看触头，若主触头烧损严峻或有凹坑时，需进行修补。

(6)四极漏电断路器有必要接入零线，以使电子线路正常作业。

漏电保护器的原理、分类及选用原则漏电电流动作保护器简称漏电保护器，又叫漏电保护开关，主要用于防止由于电气设备和电气线路漏电引起的触电事故。

防止用电过程中的单相触电事故，还可以及时切断电气设备运行中的单相接地故障，防止因漏电引起的电气火灾等。

近几十年来，随着电子技术的发展，高灵敏度、快速动作型漏电保护装置获得了极大的发展。

在我国漏电保护装置生产厂家众多，产品品种繁多，国家制订了国家标准《漏电电流动作保护器》（GB/T 6829-2017），该标准对漏电保护器的特性、分类、工作条件和安装条件、结构与性能要求、试验方法、检验规则等方面也做出了明确的规定。

一、漏电保护器的原理和构成漏电保护器在反应触电和漏电保护方面具有高灵敏性和动作快速性，这是其他保护电器，如熔断器、自动开关等无法比拟的。

自动开关和熔断器正常时要通过负荷电流，他们的动作保护值要避越正常负荷电流来整定，因此他们的主要作用是用来切断系统的相间短路故障（有的自动开关还具有过载保护功能）。

而漏电保护器是利用系统的剩余电流反应和动作，正常运行时系统的剩余电流几乎为零，故它的动作整定值可以整定得很小（一般为mA级），当系统发生人身触电或设备外壳带电时，出现较大的剩余电流，漏电保护器则通过检测和处理这个剩余电流后可靠地动作，切断电源。

那么漏电保护器是如何起到保护作用呢？我们知道，电气设备漏电时，将呈现异常的电流或电压信号，漏电保护器通过检测、处理此异常电流或电压信号，促使执行机构动作。

我们把根据故障电流动作的漏电保护器叫电流型漏电保护器，根据故障电压动作的漏电保护器叫电压型漏电保护器。

由于电压型漏电保护器结构复杂，受外界干扰动作特性稳定性差，制造成本高，现已基本淘汰。

目前国内外漏电保护器的研究和应用均以电流型漏电保护器为主导地位。

电流型漏电保护器是以电路中零序电流的一部分（通常称为残余电流）作为动作信号，且多以电子元件作为中间机构，灵敏度高，功能齐全，因此这种保护装置得到越来越广泛的应用。

漏电断路器的工作原理
漏电断路器是一种用于保护电路和人身安全的电器装置。

它的主要作用是在发生漏电时，迅速切断电路，避免电流通过人体而造成触电事故。

漏电断路器的工作原理是基于对电流和电压的监测和比较。

一般来说，漏电断路器由电流传感器、比较器和触发装置等部分组成。

当正常情况下，电流是平衡的，电流进入电路与离开电路的数量是相等的。

这时，漏电断路器的电流传感器会检测电流的大小，并将其输入到比较器中。

比较器会对输入的电流进行比较，如果电流的差异超过了预设的安全阈值，比如0.03安培（30mA），则说明发生了漏电。

这时，比较器会向触发装置发送信号，触发装置会迅速切断电路。

漏电断路器中的触发装置通常是由电磁铁和开关组成。

当触发装置接收到比较器发送的信号后，电磁铁会产生磁场，吸引开关，使其切断电路，实现断电保护。

需要注意的是，漏电断路器不仅可以检测并切断漏电，还可以检测其他故障，比如电流过载和短路。

这些功能都是通过不同的传感器和触发装置实现的。

总的来说，漏电断路器通过对电流和电压的监测和比较，可以
及时地切断电路，保护电气设备和人身安全。

它是一种重要的电器保护装置，在家庭和工业领域得到广泛应用。

漏电断路器工作原理漏电断路器是一种用于保护人身安全的电器设备，其工作原理基于对漏电电流的检测和断电保护。

在家庭和工业电气系统中，漏电问题是造成电击和火灾的主要原因之一。

而漏电断路器能够及时检测到电路中的漏电问题，并迅速切断电源，从而保障人身安全。

漏电断路器主要由漏电保护单元、电磁触发器和触动机构组成。

下面将详细介绍漏电断路器的工作原理。

首先，漏电保护单元是漏电断路器的核心部件，它能够感知电路中的漏电电流。

漏电电流是因为电路中的绝缘故障或人体接触电源导致的，通常来说，当电路中的漏电电流大于设定的安全值时，漏电保护单元就会被触发。

漏电保护单元通过用于检测漏电电流的传感器，如差动电流互感器（也称为漏电互感器），来实现对电路中漏电电流的检测。

差动电流互感器由两个线圈组成，一个是主线圈，将电流通过；另一个是检测线圈，用于检测漏电电流。

当电路中的漏电电流发生时，主线圈和检测线圈中的电流不再相等，差动电流互感器就会产生一个变化的信号。

漏电保护单元接收这个信号并进行处理，如果信号超过了设定的阈值，漏电保护单元就会触发。

其次，触发机构是漏电断路器实现断电保护的关键。

当漏电保护单元检测到漏电电流异常时，触发机构就会迅速切断电源，使整个电路断电。

触发机构通常采用电磁触发器，通过电磁原理来实现断电操作。

电磁触发器由电磁线圈和触点组成。

当漏电保护单元检测到漏电电流超过阈值时，电磁线圈会受到激励，产生磁场。

这个磁场会吸引触点，使其断开电路，从而切断电源。

在漏电电流恢复正常后，触点会回复原来的状态，电路重新接通。

总结一下，漏电断路器通过漏电保护单元感知电路中的漏电电流，并利用触发机构切断电源，从而实现对人身安全的保护。

漏电断路器的工作原理一方面是依靠漏电保护单元对漏电电流的检测和判断，另一方面则是通过触发机构的操作来实现断电保护。

需要注意的是，漏电断路器只能对漏电电流进行保护，对于其他类型的故障，如电路短路、过载等，还需要其他保护装置来进行保护。
