铸铁管特点、规格、重量(T型、K型、S型、N1型)

球墨铸铁管特点球墨铸铁管用球墨铸铁铸造的管道，称球墨铸铁管。

球墨铸铁管一般直径大，管壁厚，质地脆，强度低，价格便宜，是经济的供水管材，正常使用寿命可达20～25年。

优点：在中低压管网，球墨铸铁管具有运行安全可靠，破损率低，施工维修方便、快捷，防腐性能优异等。

缺点：球墨铸铁管的连接受人为因素如操作水平、责任心等影响较大，施工方面不如PE管便捷。

球墨铸铁管供水用分为T型与K型T型接口就是用胶圈用来连接的，安装方便。

K型接口是用法兰来连接的，除胶圈外，还需要螺母螺栓，安装稍微复杂。

T型接口的尺寸从DN40--1400K型接口的尺寸从DN100-2600T型接口铸铁管产品离心球墨铸铁管是用离心铸造工艺生产的一种管材，材质为球墨铸铁。

球墨铸铁管做为一种新型管材，其较好的性能表现在力学性能优良、节省金属；施工简便、综合工程造价经济，可靠性高，耐腐蚀性能，安全供水输气；用于供水管线、供水管网、输油管线管网、输气管线管网的领域，使用寿命长球墨铸铁是一种铁、碳、硅的合金，其中碳以球状游离态石墨存在。

离心球墨铸铁管的抗拉强度及耐压性能与钢管相当，相比灰铸铁管其延伸率大大提高，具有良好的韧型；离心球墨铸铁管在抗震能力上效果显著，使用年限也显著延长，长达50—70年.另外，离心球墨铸铁管直线性好、表面光洁、尺寸准确、壁厚均匀、机械性能好、涂层粘附牢固，采用T型承插式柔性接口，胶圈密封，安装方便。

（以下图片便是T型接口球墨管）T型接口球铁管重量(K9级，标准有效长度6米)：公称直径DN(mm)外径DE(mm)壁厚e(mm)每米重量(Kg/m)承口重量 (近似值)(Kg)总重量(近似值)(Kg)80 98 6 12.2 3.4 76.5 100 118 6.1 15.1 4.3 95 125 144 6.2 18.9 5.7 119 150 170 6.3 22.8 7.1 144 200 222 6.4 30.6 10.3 194 250 274 6.8 40.2 14.2 255 300 326 7.2 50.8 18.9 323 350 378 7.7 63.2 23.7 403 400 429 8.1 75.5 29.5 482 450 480 8.6 89.3 38.3 575 500 532 9 104.3 42.8 669 600 635 9.9 137.3 59.3 882 700 738 10.8 173.9 79.1 1123 800 842 11.7 215.2 102.6 1394 900 945 12.6 260.2 129.6 1691 1000 1048 13.5 309.3 161.3 2017 1100 1152 14.4 362.8 194.7 2372 1200 1255 15.3 420.1 237.7 2758 1400 1462 17.1 547.2 279.3 3563S型接口球铁管重量（K9，标准有效长度6米）公称直径DN （mm）直管部分承口重量(近似值)（kg）总重量(近似值)（kg）外径DE(mm)壁厚e（mm）每米重量（kg/m）100118 6.115.18.9699.7 150169 6.322.711.7149.4 200220 6.430.617.8201 250271.6 6.840.221.8263 300322.87.250.827.5332 3503747.763.233.48413 400425.68.175.540.39493 5005289104.350.4676 600630.89.9137.165.18888N1型接口球铁管重量（K9级，标准有效长度6米）公称直径DN （mm）直管部分承口重量(近似值)（kg）总重量(近似值)（kg）外径DE(mm)壁厚e（mm）每米重量（kg/m）100118 6.115.110.1101 150169 6.322.714.4151 200220 6.430.617.6201 250271.6 6.840.226.5268 300322.87.250.833338 3503747.763.238.7418 400425.68.175.546.8500 5005289104.364690 600630.89.9137.188911 70073310.8173.9961141连续灰口铸铁管的公称口径为75～1200毫米，采用承插式或法兰盘式接口形式；按功能又可分为柔性接口和刚性接口两种。

球墨铸铁管特点球墨铸铁管用球墨铸铁铸造的管道，称球墨铸铁管。

球墨铸铁管一般直径大，管壁厚，质地脆，强度低，价格便宜，是经济的供水管材，正常使用寿命可达20～25年。

优点：在中低压管网，球墨铸铁管具有运行安全可靠，破损率低，施工维修方便、快捷，防腐性能优异等。

缺点：球墨铸铁管的连接受人为因素如操作水平、责任心等影响较大，施工方面不如PE管便捷。

球墨铸铁管供水用分为T型与K型T型接口就是用胶圈用来连接的，安装方便。

K型接口是用法兰来连接的，除胶圈外，还需要螺母螺栓，安装稍微复杂。

T型接口的尺寸从DN40--1400K型接口的尺寸从DN100-2600T型接口铸铁管产品离心球墨铸铁管是用离心铸造工艺生产的一种管材，材质为球墨铸铁。

球墨铸铁管做为一种新型管材，其较好的性能表现在力学性能优良、节省金属；施工简便、综合工程造价经济，可靠性高，耐腐蚀性能，安全供水输气；用于供水管线、供水管网、输油管线管网、输气管线管网的领域，使用寿命长球墨铸铁是一种铁、碳、硅的合金，其中碳以球状游离态石墨存在。

???离心球墨铸铁管的抗拉强度及耐压性能与钢管相当，相比灰铸铁管其延伸率大大提高，具有良好的韧型；离心球墨铸铁管在抗震能力上效果显着，使用年限也显着延长，长达50—70年.???另外，离心球墨铸铁管直线性好、表面光洁、尺寸准确、壁厚均匀、机械性能好、涂层粘附牢固，采用T型承插式柔性接口，胶圈密封，安装方便。

（以下图片便是T型接口球墨管）T型接口球铁管重量(K9级，标准有效长度6米)：S型接口球墨铸铁管S型接口球铁管重量（K9，标准有效长度6米）N1型接口球墨铸铁管N1型接口球铁管重量（K9级，标准有效长度6米）连续灰口铸铁管的公称口径为75～1200毫米，采用承插式或法兰盘式接口形式；按功能又可分为柔性接口和刚性接口两种。

直管长度有4米、5米及6米;按壁厚不同分LA、A和B三级。

砂型离心灰口铸铁管的公称口径为200～1000毫米，有效长度有5米及6米；按壁厚不同分P、G两级。

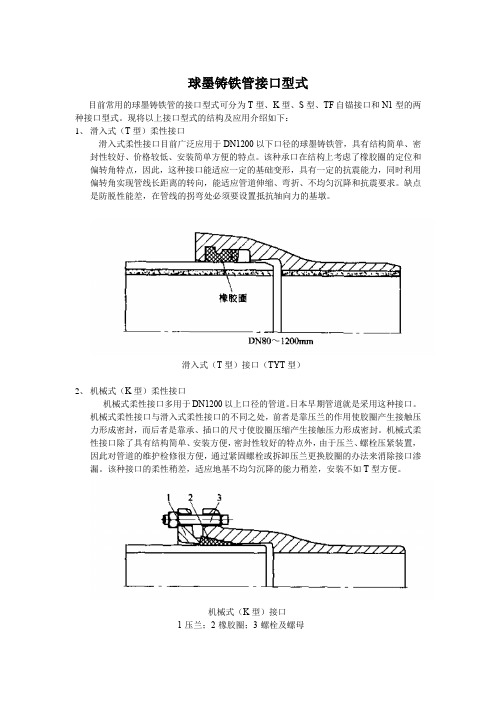

球墨铸铁管接口型式目前常用的球墨铸铁管的接口型式可分为T型、K型、S型、TF自锚接口和N1型的两种接口型式。

现将以上接口型式的结构及应用介绍如下：1、滑入式（T型）柔性接口滑入式柔性接口目前广泛应用于DN1200以下口径的球墨铸铁管，具有结构简单、密封性较好、价格较低、安装简单方便的特点。

该种承口在结构上考虑了橡胶圈的定位和偏转角特点，因此，这种接口能适应一定的基础变形，具有一定的抗震能力，同时利用偏转角实现管线长距离的转向，能适应管道伸缩、弯折、不均匀沉降和抗震要求。

缺点是防脱性能差，在管线的拐弯处必须要设置抵抗轴向力的基墩。

滑入式（T型）接口（TYT型）2、机械式（K型）柔性接口机械式柔性接口多用于DN1200以上口径的管道。

日本早期管道就是采用这种接口。

机械式柔性接口与滑入式柔性接口的不同之处，前者是靠压兰的作用使胶圈产生接触压力形成密封，而后者是靠承、插口的尺寸使胶圈压缩产生接触压力形成密封。

机械式柔性接口除了具有结构简单、安装方便，密封性较好的特点外，由于压兰、螺栓压紧装置，因此对管道的维护检修很方便，通过紧固螺栓或拆卸压兰更换胶圈的办法来消除接口渗漏。

该种接口的柔性稍差，适应地基不均匀沉降的能力稍差，安装不如T型方便。

机械式（K型）接口1-压兰；2-橡胶圈；3-螺栓及螺母3、N1/S型接口N/S型接口是我国专用于城市燃气管道的接口。

N1型式依据日本早期K型柔性接口设计的，其特点与K型接口一致。

S型柔性接口是在N1型的基础上考虑在软基础地区的使用特点加大了承口的连接长度和偏转角，同时还设计了防脱装置，使S型接口具有较好的防滑能力。

机械式（N1型）接口1-螺栓；2-压兰；3-密封圈；4-支撑圈机械式（S型）接口1-螺栓；2-压兰；3-密封圈；4-隔离圈；4-锁环4、TF型自锚接口TF型自锚式接口是由焊接在管子插口端的焊环、外形带曲率的锁紧环和特殊的压兰及钩头螺栓组成。

TF型自锚式球墨管推出的必要性：管线在安装时，经常会遇到地基的不均匀沉陷、转弯处无法安装支墩等的现实情况。

球墨铸铁管理论重量表
球墨铸铁管是铸铁的一种，是铁、碳、硅的合金。

球墨铸铁中的石墨以球状石墨的形式存在。

一般情况下，石墨的尺寸为6-7，铸管的球化要求为1-3（球化率≥80%）。

因此，材料本身的力学性能得到了较好的改善，具有铁的本质和钢的性能。

球墨铸铁退火组织为铁素体和少量珠光体，具有良好的力学性能。

一根DN100球墨铸铁管重95kg
一根DN150球墨铸铁管重144Kg
一根DN200球墨铸铁管重194公斤
DN300球墨铸铁管重323kg
一根dn400球墨铸铁管重482kg
DN500球墨铸铁管重669kg
一根DN600球墨铸铁管重882kg
DN800球墨铸铁管重1394kg
一根DN1000球墨铸铁管重2017kg
一根DN1200球墨铸铁管重2758公斤
一根DN1400球墨铸铁管重3669kg
一根DN1600球墨铸铁管重4668kg
球墨铸铁管主要称为离心球墨铸铁管。

它具有钢材性能好、耐腐蚀性好、延展性好、密封效果好、安装方便等特点，主要用于市政、工矿企业的供水、输气、输油。

给水管道具有较高的性价比。

与PE管相比，球墨铸铁管的安装时间比PE管简单、快捷，安装后的内外承压也更好。

从气密性和耐腐蚀性来看，石墨球管安装后具有较好的密封性能，可以采取各种防腐措施来提高其耐腐蚀性。

就水力性能而言，由于球墨铸铁管的规格通常是指内径，所以PE管的规格通常是指外径。

在相同规格下，球墨铸铁管可以获得较大的径流量；从综合安装维护成本来看，球墨铸管具有较好的性价比。

内壁喷锌水泥砂浆防腐材料。

球墨铸铁管件一 ISO2531、GB13295、Q/TLHT16尺寸：mm重量：kg 单价：元/只盘插短管盘承短管法兰盲板套筒（刚）套筒公称口径（DN）重量单价重量单价重量单价重量单价重量单价1009.6 69.12 9.9 71.28 4.3 30.96 9.9 71.28 14.0 100.80 15015.6 112.32 15.8 113.76 7.2 51.84 15.9 114.48 21.0 151.20 20022.5 162.00 22.8 164.16 11.0 79.20 23.0 165.60 28.0 201.60 30043.0 309.60 41.5 298.80 24.0 172.80 41.0 295.20 50.0 360.00 40064.0 460.80 61.6 443.52 36.5 262.80 64.0 460.80 70.0 504.00 50094.0 676.80 88.1 634.32 56.0 403.20 93.0 669.60 96.0 691.20 600133.0 957.60 123.0 885.60 85.0 612.00 129.0 928.80 131.0 943.20 800226.0 1627.20 217.0 1562.40 172.0 1238.40 223.0 1605.60 233.0 1677.60 1000328.0 2361.60 340.0 2448.00 293.0 2109.60 349.0 2512.80 297.0 2138.40 双承渐缩管双盘渐缩管承插渐缩管插承渐缩管公称口径（DN）重量单价重量单价重量单价重量单价100×808.5 61.20 9.366.96 6.244.64 7.251.84150×8013.5 97.20 16.1115.92 11.280.64 12.287.84150×10013.8 99.36 15.1108.72 11.179.92 12.287.84200×10020.5 147.60 27.0194.40 17.8128.16 18.9136.08200×15021.0 151.20 22.0158.40 16.5118.80 19.5140.40300×10039.0 280.80 43.0309.60 38.5277.20 39.5284.40300×15039.5 284.40 46.0331.20 35.0252.00 38.0273.60300×20039.5 284.40 51.0367.20 33.2239.04 37.1267.12400×20067.0 482.40 71.0511.20 52.2375.84 59.1425.52400×30064.0 460.80 84.0604.80 52.8380.16 58.9424.08500×300100.0 720.00 111.0799.20 95.0684.00 91.4658.06500×40094.0 676.80 111.0792.00 76.3549.36 84.7609.84600×300152.0 1094.40 171.01231.20 142.01022.40 145.01044.00600×400142.0 1022.40 164.01180.80 124.0892.80 132.7955.44600×500131.0 973.20 149.01072.80 105.0756.00 115.8833.76800×400278.0 2001.60 292.02102.40 270.01944.00 273.01965.60800×500273.0 1965.60 285.02052.00 260.01872.00 268.01929.60800×600252.0 1814.40 275.01980.00 215.01548.00 229.11649.521000×500469.0 3376.80 501.03607.20 465.03348.00 467.03362.401000×600462.0 3326.40 487.03506.40 452.03254.40 458.03297.601000×800448.0 3225.60 418.03009.60 335.02412.00 347.02498.40说明：1、本价格自2007年1月1日起执行，含运距300km以内的运费。

排水铸铁管及管件3.1普通排水铸铁直管一、排水铸铁承插直管排水铸铁承插直管规格见图47、表44。

排水铸铁承插直管规格及重量表44二、排水铸铁双承直管排水铸铁双承直管规格见图48、表45。

排水铸铁双承直管规格及重量表453.2普通排水铸铁管件一、弯头及弯曲形排水管件弯管（90°、45°）及弯曲形排水管件规格、重量见图49、表46。

弯管及弯曲形排水管件规格、重量表46二、丁字管、十字管丁字管（三通）、十字管（四通）规格及重量见图50、表47。

丁字管、十字管规格及重量表47三、T形瓶口管、扫除口T形瓶口管、扫除口规格及重量见图51、表48。

T形瓶口管、排水铸铁扫除口规格及重量表48注：T形瓶口管有带扫除口和不带扫除口的两种。

四、管箍管箍规格及重量见图52、表49。

管箍规格及重量表49五、铸铁存水弯（1）P形承插存水弯规格及重量见图53、表50。

P形承插存水弯规格及重量表50（2）N形承插存水弯规格及重量见图54、表51。

N形承插存水弯规格及重量表51（3）丝扣S形存水弯规格见图55、表52。

丝扣存水弯（S形）规格表52注：丝堵材料为普通灰铸铁，每个重量为0.10公斤。

（4）丝扣P形存水弯规格见图56、表53。

丝扣存水弯（P形）规格表53注：丝堵材料为普通灰铸铁，每个重量为0.10公斤。

3.3抗震柔性接口排水铸铁管及管件一、柔性接口排水铸铁直管柔性接口排水铸铁管规格及性能见表54、外形见图57。

柔性接口排水铸铁直管规格及性能表54二、柔性接口排水铸铁管件（1）套筒（双承管箍）、异径套筒规格见图58～59、表55。

套筒、异径套筒规格表55（2）T型丁字管、TY型丁字管、45°Y型三通规格见图60～62、表56。

T型三通、TY型三通、45°Y型三通规格规格表56注：带“-”符号者为无此规格产品。

（3）90°弯头规格见图63、表57。

90°弯头规格表57（4）检查口管规格见图64、表58。

铸铁管的分类铸铁管是一种应用广泛的管道材料，由于其良好的耐腐蚀性和耐压性，被广泛应用于建筑、水利、化工、石油、天然气等领域。

根据用途和材质的不同，铸铁管可以分为多种类型。

本文将介绍铸铁管的分类及其特点。

一、按用途分类1. 排水管道排水管道是铸铁管的主要应用领域之一。

它包括市政排水管道、建筑排水管道、工业排水管道等。

排水管道的特点是管道内部流体为污水或废水，需要具有良好的耐腐蚀性。

2. 给水管道给水管道主要用于供水系统中。

铸铁管具有良好的耐压性和耐腐蚀性，可以满足供水管道的要求。

3. 燃气管道燃气管道是将燃气输送到用户终端的管道系统。

铸铁管具有良好的耐压性和耐腐蚀性，可以满足燃气管道的要求。

二、按材质分类1. 灰铸铁管灰铸铁管是最常见的铸铁管。

它的主要成分是碳、硅、锰、硫、磷等元素。

灰铸铁管具有较好的耐腐蚀性和耐压性，适用于一般的排水、给水和燃气管道。

2. 球墨铸铁管球墨铸铁管是一种强度高、韧性好的铸铁管。

它的主要成分是碳、硅、锰、钼等元素。

球墨铸铁管具有良好的耐腐蚀性和耐压性，适用于高压、大口径的管道系统。

3. 白口铸铁管白口铸铁管是一种高硬度、高耐磨的铸铁管。

它的主要成分是碳、硅、锰等元素。

白口铸铁管具有优异的耐磨性和耐腐蚀性，适用于输送磨损性物质的管道系统。

4. 高铬铸铁管高铬铸铁管是一种具有较高耐腐蚀性的铸铁管。

它的主要成分是铬、镍、钼等元素。

高铬铸铁管具有优异的耐酸碱腐蚀性和耐高温性能，适用于化工、冶金等行业的管道系统。

三、按制造工艺分类1. 砂型铸造铸铁管砂型铸造铸铁管是最常见的铸造工艺。

它的制造工艺简单，成本较低，适用于小批量生产。

2. 金属型铸造铸铁管金属型铸造铸铁管是一种高精度的铸造工艺。

它的成本较高，适用于大批量生产。

3. 液压铸造铸铁管液压铸造铸铁管是一种高效、高精度的铸造工艺。

它的成本较高，适用于大批量生产。

总之，铸铁管是一种应用广泛的管道材料，根据用途、材质和制造工艺的不同，可以分为多种类型。

球墨铸铁管特点球墨铸铁管用球墨铸铁铸造的管道，称球墨铸铁管。

球墨铸铁管一般直径大，管壁厚，质地脆，强度低，价格便宜，是经济的供水管材，正常使用寿命可达20～25年。

优点：在中低压管网，球墨铸铁管具有运行安全可靠，破损率低，施工维修方便、快捷，防腐性能优异等。

缺点：球墨铸铁管的连接受人为因素如操作水平、责任心等影响较大，施工方面不如PE管便捷。

球墨铸铁管供水用分为T型与K型T型接口就是用胶圈用来连接的，安装方便。

K型接口是用法兰来连接的，除胶圈外，还需要螺母螺栓，安装稍微复杂。

T型接口的尺寸从DN40--1400K型接口的尺寸从DN100-2600T型接口铸铁管产品离心球墨铸铁管是用离心铸造工艺生产的一种管材，材质为球墨铸铁。

球墨铸铁管做为一种新型管材，其较好的性能表现在力学性能优良、节省金属；施工简便、综合工程造价经济，可靠性高，耐腐蚀性能，安全供水输气；用于供水管线、供水管网、输油管线管网、输气管线管网的领域，使用寿命长球墨铸铁是一种铁、碳、硅的合金，其中碳以球状游离态石墨存在。

???离心球墨铸铁管的抗拉强度及耐压性能与钢管相当，相比灰铸铁管其延伸率大大提高，具有良好的韧型；离心球墨铸铁管在抗震能力上效果显着，使用年限也显着延长，长达50—70年.???另外，离心球墨铸铁管直线性好、表面光洁、尺寸准确、壁厚均匀、机械性能好、涂层粘附牢固，采用T 型承插式柔性接口，胶圈密封，安装方便。

（以下图片便是T型接口球墨管）T型接口球铁管重量(K9级，标准有效长度6米)：S型接口球墨铸铁管S型接口球铁管重量（K9，标准有效长度6米）N1型接口球墨铸铁管N1型接口球铁管重量（K9级，标准有效长度6米）连续灰口铸铁管的公称口径为75～1200毫米，采用承插式或法兰盘式接口形式；按功能又可分为柔性接口和刚性接口两种。

直管长度有4米、5米及6米;按壁厚不同分LA、A和B三级。

砂型离心灰口铸铁管的公称口径为200～1000毫米，有效长度有5米及6米；按壁厚不同分P、G两级。
