8.5《电功率和安全用电》同步测试（30分钟 40分）一、选择题(本大题共5小题，每小题3分，共15分)1.家庭电路中保险丝被烧断，可能的原因是( )A.电路中出现断路B.电路中某盏灯的开关接触不良C.保险丝选用得太粗D.电路中同时使用的用电器的总功率过大2.(2010·毕节中考)王老师的新家买了250 W的电视机一台，300 W的洗衣机一台，100 W的电冰箱一台，2 200 W的柜式空调机一台，250 W的电脑一台，800 W的电饭锅一只，40 W照明灯8盏.请为王老师选择一种合适的电能表( )A.220 V 5 AB.220 V 15 AC.220 V 20 AD.220 V 30 A3.用电高峰时期，家里的白炽灯泡比正常发光时要暗一些.这是因为，在用电高峰时( )A.并联用电器增多，电路的总电阻增大B.并联用电器增多，电路的总电流减小C.并联用电器增多，家用电器的实际功率减小D.并联用电器增多，家用电器的额定功率减小4.2011年3月10日云南省德宏洲盈江县发生5.8级地震，在党和政府的支持下，小宇同学家的永久性住房已经建好.在全家搬进去之前，小宇同学准备检查生活用电线路是否有问题，他先断开所有用电器和总开关，然后将火线上的保险丝取下，换上一只额定电压为220 V 的灯泡，闭合总开关，发现灯泡正常发光.由此判断( )A.线路安装完全正确，因为灯泡正常发光B.线路安装不正确，电路中有短路C.线路安装不正确，电路中有断路D.仅由此不能判断线路是否有问题5.(2011·沈阳中考)材料科学的发展正在影响着我们的生活，下列关于材料应用的说法中正确的是( )A.保险丝是利用半导体材料制成的B.利用超导材料做电热丝，电热丝会更热C.利用钨做灯丝，是因为钨的熔点低D.试电笔外壳是用塑料制成的，因为它是绝缘材料二、填空题(本大题共4小题，每空1分，共9分)6.周末，小华在家开着空调看电视，妈妈打开电饭锅做饭时，家里的自动空气开关“跳闸”了，则“跳闸”的原因可能是__________________.根据小华家自动空气开关上的铭牌(如图所示)，他家的电路允许使用的电器总功率最大值为___________W.7.(2011·泰州中考)小华发现家里电能表的示数在3 h内由变成，则他家在这段时间用电 __________kW·h，用电器消耗的实际功率是_______W.如果电能表标有“220V 2.5(10)A”字样，则电路中_______ (选填“能”或“不能”)再接入一个额定功率为800 W的电饭煲.8.(2011·十堰中考)在家庭电路中，电线相互连接处，因为接触不良，容易造成_________变大.根据焦耳定律可知，在通电时间和________相同时，该处比别处更容易发热，加速导线老化，甚至引起火灾.9.现在家庭电路中一般不再使用保险丝，而是使用一种叫做空气开关的新型保险装置(如图所示).这种装置被附加在总开关上，通过电磁原理来实现断开.当电路中的电流过大时，保险装置就会自动脱扣，切断电路，俗称“跳闸”.(1)空气开关与保险丝相比较，好处是：________________________________________________________________________________________(写出一种)；(2)如果你家的空气开关老是跳闸，你应该_________________________________________________________________________________________________.三、实验探究题(8分)10.(2011·新疆中考)某同学的电能表铭牌上标有“10 A，220 V”字样，该同学晚上在家中将一1 000 W的电饭煲插入插座的瞬间，发现只有自家的电灯熄灭了，空气开关也跳闸了.(1)分析原因可能是电饭煲插头__________或家庭电路中______________过大.(2)请你设计一个方案验证上述猜想.四、计算题(8分)11.(2011·成都中考)如图所示为某电热饮水机的电路原理图，饮水机有加热和保温两种工作状态，饮水机热水箱内水温达到92 ℃时开关S1自动断开，处于保温状态；当水温降至一定温度时，S1又闭合，重新加热. 已知电源电压保持220 V不变，电阻R1的阻值为1 210 Ω，电阻R2的阻值为121 Ω.求：(1)饮水机处于保温状态时的电功率是多少？(2)饮水机处于加热状态时电路的总电流是多少？答案解析1. 【解析】选 D. 当电路中出现断路或者电路中某盏灯的开关接触不良时，保险丝中无电流通过，不会产生热量，A、B错；当保险丝选用得太粗时，保险丝的电阻太小，产生的热量也少，保险丝更不容易被烧断；保险丝被烧断，有可能是保险丝选用得太细，也有可能是电路中电流过大.而电流过大有两个原因：一是短路，二是用电器的总功率过大，所以选D.2. 【解析】选C.家中用电器工作时的总功率是P总=250 W+300 W+100 W+2 200 W+250 W+800 W+40 W ×8=4 220 W ，I 总=P 总/U ≈19 A ；为了保证电能表的安全，应选额定电流稍大于实际电流的总电流的电能表，故选C.3. 【解析】选C.家庭电路中并联的用电器越多，总电阻越小，总电流越大，A 、B 错，干路中的电流越大，U=I 线R 导线上损耗的电压就会增大，导致用电器两端的实际电压降低，用电器的实际功率就会减小，因此用电高峰时，家庭里的白炽灯泡比正常发光要暗一些，C 正确；而家用电器的额定功率是用电器的性能指标，不会改变，D 错.4. 【解析】选B.保险丝是串联在电路中的，灯泡将保险丝换下后串联在电路中，灯泡能够正常发光，说明灯泡两端电压是220 V ，则可判断电路中有短路.5．【解析】选D.保险丝是利用电阻率大、熔点低的铅锑合金制成的，A 项错误；超导是电阻在温度很低时电阻为零的现象，由Q=I 2Rt 可知如果用超导材料做电热丝，则电热丝不会发热，B 项错误；利用钨做灯丝，是因为钨丝熔点高，不易熔断，C 项错误.6. 【解析】“跳闸”说明干路电流过大，原因有两种可能：一是电饭锅内电路短路，二是用电器总功率过大；根据铭牌参数可知，他家电路中总功率最大值为P=UI=220 V ×10 A=2 200 W.答案：电饭锅内电路短路或用电器总功率过大 2 2007. 【解析】本题考查家用电器中电能表的使用，在读电能表时注意最后一位是小数点后的，计算家庭电路中消耗电能时，用较大的数减去较小的数W=2 139.4 kW ·h-2 138.2 kW ·h=1.2 kW ·h.在3 h 内用电器消耗的实际功率是W P t == 1.2 kW h3 h =0.4 kW=400 W.当再接入一个额定功率为800 W 的电饭煲时，家庭电路中的总功率是 1 200 W ，电路中的电流P 1 200 W I U 220 V ==总≈5.45 A ，大于标定电流2.5 A ，所以不能再接入一个额定功率为800 W 的电饭煲.答案：1.2 400 不能8. 【解析】本题考查用电常识，电线相互接触处接触不良，会造成接触处电阻变大，根据焦耳定律Q=I 2Rt 可知，在通电时间和电流相同时，电阻大的地方产生的热量多，所以会加速导线老化，甚至引起火灾.答案：电阻 电流9. 【解析】空气开关是利用了电流的磁效应而设计的一种新型保险装置，其作用和保险丝相同，但是在好多方面要优于保险丝.如：“跳闸”之后不需要更换保险丝，只要排除故障后，重新合上开关即可，还有操作安全、方便等，但造价要比保险丝高.答案：(1)不需要更换保险丝，操作安全、方便等(2)先查清故障原因，排除故障后再重新合上开关10. 【解析】本题考查家庭电路电流过大的原因，家庭电路中电流过大的原因有两种：一、短路；二、用电器总功率过大.(1)当在家中将一1 000 W 的电饭煲插入插座的瞬间，发现只有自家的电灯熄灭了，空气开关也跳闸了，有两种可能：一、电饭煲插头插入插座后发生了短路现象；二、家庭电路中总的电功率过大.(2)更换新的电饭煲插头，如果家中的电灯熄灭了，空气开关也跳闸了，说明用电器总功率过大，如果能够正常使用，说明原来的插头内导线接触，接入电路中短路.答案：(1)短路 总的电功率 (2)更换新的电饭煲插头，如果家中的电灯熄灭了，空气开关也跳闸了，说明用电器总功率过大，如果能够正常使用，说明原来的插头内导线接触，接入电路中短路.11. 【解析】(1)()2211220 V U P 40 W R 1 210===Ω (2)1212UU 220 V 220 V I I I 2 A R R 1 210121=+=+=+=ΩΩ答案：(1)40 W (2)2 A。
初二物理电功率和平安用电知识点1、电流过大的危害：烧保险丝、甚至引起火灾。
2、电流过大的原因：1）、短路；2）、用电器总功率过大。
3、保险丝：保险丝是用铅锑合金制作的，电阻比较大，熔点比较低（材料特点）。
当电流过大时，它的温度升高而熔断，切断电路，起到保护电路的作用。
4、空气开关：当电流过大时，开关中的电磁铁起作用，开关断开，切断电路。
注意：1）、不能用铜丝、铁丝等代替保险丝。
2）、当电路中的保险装置切断时，不要急于更换保险丝或使空气开关复位，要先找出故障的原因，排除故障之后再恢复供电。
1、家庭电路的组成：进户线电能表总开关保险装置（保险丝或空气开关）插座、用电器、开关等。
2、两根进户线是火线和零线，它们之间的电压是220伏3、电能表：计量用户消耗电能的多少；单位是千瓦时（kwh），两次读数之差就是这段时间消耗电能的多少。
4、总开关：为检修更换电路的。
（空气开关还能起到保险作用）5、保险装置：保险丝（盒）电流过大时熔断，切断电路。
空气开关电流过大时跳闸，切断电路。
三线插头（座）：一线接火线（L），一线接零线（N），另一线（E）接用电器的外壳（大地）；为平安用电。
注：家庭电路中各用电器都是并联（包括插座），被控制的用电器和开关是串联的。
6、零线。
试电笔：作用区分火线使用手指按住笔卡，用笔尖接触被测得导线，发光的是火线。
触电：1、单线触电：站在地上的人接触到火线。
2、双线触电：人同时接触到火线和零线。
触电的急救：首先切断电源；再救触电的人。
7、平安用电的原那么是：①不接触低压带电体；②不靠近高压带电体。

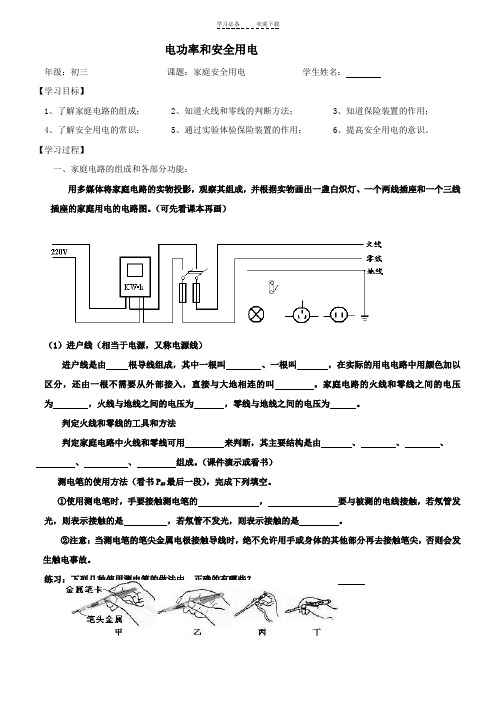

电功率和安全用电年级：初三课题：家庭安全用电学生姓名：【学习目标】1、了解家庭电路的组成；2、知道火线和零线的判断方法；3、知道保险装置的作用；4、了解安全用电的常识；5、通过实验体验保险装置的作用；6、提高安全用电的意识。
【学习过程】一、家庭电路的组成和各部分功能：用多媒体将家庭电路的实物投影，观察其组成，并根据实物画出一盏白炽灯、一个两线插座和一个三线插座的家庭用电的电路图。
（可先看课本再画）（1）进户线（相当于电源，又称电源线）进户线是由根导线组成，其中一根叫、一根叫，在实际的用电电路中用颜色加以区分，还由一根不需要从外部接入，直接与大地相连的叫。
家庭电路的火线和零线之间的电压为，火线与地线之间的电压为，零线与地线之间的电压为。
判定火线和零线的工具和方法判定家庭电路中火线和零线可用来判断，其主要结构是由、、、、、组成。
（课件演示或看书）测电笔的使用方法（看书P23最后一段），完成下列填空。
①使用测电笔时，手要接触测电笔的，要与被测的电线接触，若氖管发光，则表示接触的是，若氖管不发光，则表示接触的是。
②注意：当测电笔的笔尖金属电极接触导线时，绝不允许用手或身体的其他部分再去接触笔尖，否则会发生触电事故。
练习：下列几种使用测电笔的做法中，正确的有哪些？测电笔的工作原理：有关资料表明：人体出汗或潮湿时的电阻为200～800Ω；人体中电流超过 300mA 时将会造成生命危险．若某人身体潮湿时的电阻为500Ω，则当他接触电压为220V 的照明电路时（右图所示），______有生命危险． 计算：若用一支测电笔去测火线，测电笔中的高电阻阻值为500k Ω（等效图右 图所示），试计算此时通过人体的电流和加在人身体上的电压分别是多少？（2）电能表：测量用户消耗的 。
某用户电能表上标有“220V 10（40）A ”，则此用户家用电器的最大功率不能超过 。
（3）闸刀开关：作用：切断电源，检修和安装家庭用电设施设备。

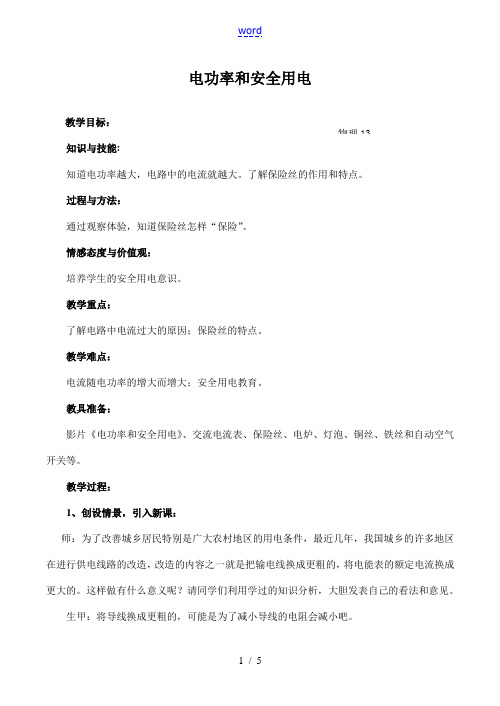

电功率和安全用电教学目标：知识与技能:知道电功率越大，电路中的电流就越大。
了解保险丝的作用和特点。
过程与方法：通过观察体验，知道保险丝怎样“保险”。
情感态度与价值观：培养学生的安全用电意识。
教学重点：了解电路中电流过大的原因；保险丝的特点。
教学难点：电流随电功率的增大而增大；安全用电教育。
教具准备：影片《电功率和安全用电》、交流电流表、保险丝、电炉、灯泡、铜丝、铁丝和自动空气开关等。
教学过程：1、创设情景，引入新课：师：为了改善城乡居民特别是广大农村地区的用电条件，最近几年，我国城乡的许多地区在进行供电线路的改造，改造的内容之一就是把输电线换成更粗的，将电能表的额定电流换成更大的。
这样做有什么意义呢？请同学们利用学过的知识分析，大胆发表自己的看法和意见。
生甲：将导线换成更粗的，可能是为了减小导线的电阻会减小吧。
生乙：我认为导线电阻变小了，根据上节课所学的电热知识，导线发热应该减小，节省了电能。
生丁：由P =IU 可以推知I =UP ，我认为以前的用电器较少，总功率P 较小，通过电能表的电流较小，但现在用电器较多，通过电能表的电流较大，更换电能表是为了防止烧坏。
……2、探究：电功率与电流的关系：师：演示：投影电路图：用电流表测干路中电流，先连入一个灯泡观察电流表示数，然后再并联上第二个、第三个灯泡…，请学生观察电流表示数怎样变化，再接入大功率的电炉，看到保险丝发出电火花，同时熔断。
师：请同学们说说刚才的现象说明了什么问题？学生讨论后由代表发言：生甲：并联的灯泡越多，干路中的电流越大。
师：你能用所学的知识解释上述现象吗？请同学们讨论后回答。
学生讨论后，得出：对并联电路，在总电压不变时，每开一盏灯，相当于增加了一条支路，多了一个支路电流，所以干路电流会增大。
生乙：我认为是用电器的功率越大，干路中的电流越大。
师：这个看法对吗？如果对，应当怎样解释？你们能利用所学的电功率和电流、电压的关系，进行理论推导，验证上述结论吗？学生分组讨论，进行理论验证：∵P =UI ∴I =P /U各支路电流为：I1=P1/U I2=P2/U I3=P3/U ……在并联电路中：I=I1+I2+……∴干路电流为：I=（P1+P2+P3+……）/U=P/U师：通过以前的知识和今天的学习，你能否归纳一下哪些情况可能会造成家庭电路中干路电流过大？学生讨论得出：一、短路。
第八章第5节《电功率合安全用电》题库考点一：电功率和安全用电A、基础例题：1、照明电路中的白炽灯的灯丝往往在下列哪种情况下最容易烧断（）A.长时间通电B.通电一瞬间C.断电一瞬间D.灯座发生短路时2、对于家庭电路来说，接入电路的总电阻和电路消耗的总功率的情况是（）A.开亮的灯越多，总电阻越大，总功率越大B.开亮的灯越多，总电阻越小，总功率越小C.开亮的灯越少，总电阻越大，总功率越小D.开亮的灯越少，总电阻越小，总功率越大3、发生短路时（）A.电路中的电阻很大B.电路中的电阻很小C.电路中的电流很小D.电路中的电压很大4、电功率和电压、电流的关系式：P=_________，变形得I=_________。
从变形公式中可以看出，家庭电路中的_________是一定的，用电器的_________电路中的电流就越大。
5、引起家庭电路中电流过大的原因，可能是，也可能是。
6、一只标有“220V 5A”的电能表，可以在最大功率是瓦的家庭中使用；在120瓦电冰箱、100瓦电视机、750瓦微波炉都在工作的情况下，最多还能点亮盏“220V 60W”的灯。
7、某用户的电能表为“220V 20A”。
该户电路中有40W日光灯40盏，60W电灯20盏。
问：①如果晚上灯都亮着，能否再接人一只2kW的电炉？②若该电路上电流实际为18A，还能接人一只多大功率的用电器？B、强化练习：1、小芳家有40 W的节能灯两个，25 W的白炽灯两盏，150 W的彩电一台，650 W的洗衣机一台，她家用的电能表上写着“220 V 5（10）A”字样。
下面说法正确的是（）A.小芳家的用电器同时使用时，总电流大于5 AB.小芳家的用电器不能同时使用C.小芳家再购置一台1 500 W的电暖气，所有的用电器还可以同时使用D.为安全、方便地用电，小芳家应选用电流值稍大于10 A就跳闸的空气开关2、教室里装有多盏电灯，每多开一盏灯，则教室内电路的（）A.总电阻增大B.总电压增大C.总电流增大D.总电压、总电流都不变3、某家用电器正常工作时，测得通过它的电流是4 A，此电器可能是下列的（）A.电风扇B.电视机C.家用洗衣机D.家用空调器4、白炽灯泡的灯丝断开后，可把断头搭接起来继续使用，这时灯丝的（）A.电阻变大，电流减小B.电阻变小，电流增大C.电阻和电流都增大D.电阻和电流都减小5、安装照明电路时，为检测电路安装是否正确，在接通电源前将火线上的保险丝取下，换成一个额定电压为220 V的白炽灯泡，同时断开所有用电器的开关。
