放大电路（基本放大电路、集成运算放大、负反馈电路）一、选择题：1、负反馈放大电路的一般表达式为F A A A f +=1 ,当11>+F A时，表明放大电路 引入了（ ）。
A ． 负反馈B ． 正反馈C ． 自激振荡 D.干扰2、负反馈放大电路产生自激振荡条件是（ ）A ．F A=1 B ．F A = -1 C ．F A >1 D. F A <1 3、在放大电路中，为稳定输出电压、增大输入电阻、减小输出电阻、展宽通频带，可引入：（ ）A. 电压串联负反馈B. 电压并联负反馈C. 电流串联负反馈D. 电流并联负反馈4、在单级共基放大电路中，若输入电压为正弦波形，则v o 和v i 的相位( )。
A.同相B.反相C.相差90度D.不确定5、直接耦合放大电路存在零点漂移的原因主要是（ ）。
A .电阻阻值有误差B .晶体管参数的分散性C .晶体管参数受温度影响 D.受输入信号变化的影响6、差分放大电路由双端输入变为单端输入，则差模电压增益( )。
A.增加一倍B.为双端输入时的1/2C.不变D.不确定7、对于放大电路，所谓开环是指( )。
A.无负载B.无信号源C.无反馈通路D.无电源8、在反馈放大电路中，如果反馈信号和输出电压成正比，称为( )反馈。
A.电流B.串联C.电压D.并联9、对于单管共射放大电路，当f ＝ f L 时，o U 与iU 相位关系是（ ）。
A.＋45˚ B.－90˚ C.－135˚ D. －180˚10、欲从信号源获得更大的电流，并稳定输出电流，应在放大电路中引入（ ）。
A ．电压串联负反馈B ．电压并联负反馈C ．电流串联负反馈D ．电流并联负反馈11、在某放大电路中，测得三极管三个电极的静态电位分别为0 V ，-10 V ，-9.3 V ，则这只三极管是（ ）。
A ．NPN 型硅管 B.NPN 型锗管 C. PNP 型硅管 D.PNP 型锗管12、 放大管的导通角是0180的放大电路是（ ）功率放大电路。

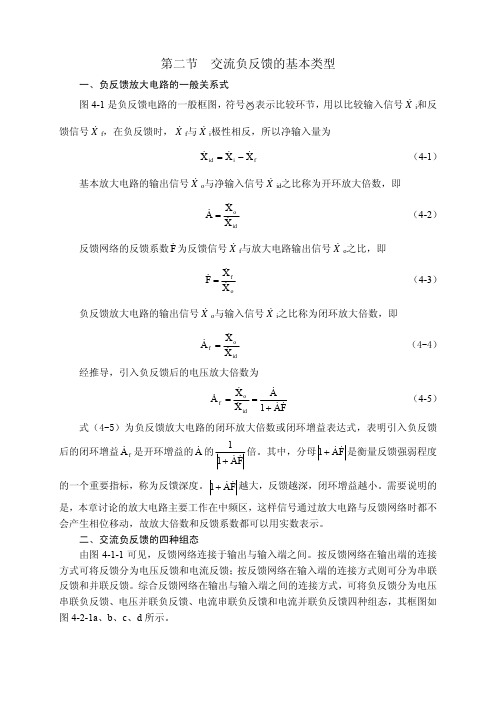

第二节 交流负反馈的基本类型一、负反馈放大电路的一般关系式图4-1是负反馈电路的一般框图，符号○×表示比较环节，用以比较输入信号X &i 和反馈信号X&f ，在负反馈时，X &f 与X &i 极性相反，所以净输入量为 （4-1） fi id X X X &&&−=基本放大电路的输出信号X&o 与净输入信号X &id 之比称为开环放大倍数，即 id o X X A &&&= （4-2）反馈网络的反馈系数为反馈信号F&X &f 与放大电路输出信号X &o 之比，即 o f X X F &&&= （4-3） 负反馈放大电路的输出信号X&o 与输入信号X &i 之比称为闭环放大倍数，即 ido f X X A &&&= （4-4） 经推导，引入负反馈后的电压放大倍数为F A 1A X X A id o f &&&&&&+== （4-5） 式（4-5）为负反馈放大电路的闭环放大倍数或闭环增益表达式，表明引入负反馈后的闭环增益是开环增益的的fA &A &F A11&&+倍。
其中，分母F A 1&&+是衡量反馈强弱程度的一个重要指标，称为反馈深度。
F A1&&+越大，反馈越深，闭环增益越小。
需要说明的是，本章讨论的放大电路主要工作在中频区，这样信号通过放大电路与反馈网络时都不会产生相位移动，故放大倍数和反馈系数都可以用实数表示。
二、交流负反馈的四种组态由图4-1-1可见，反馈网络连接于输出与输入端之间。
按反馈网络在输出端的连接方式可将反馈分为电压反馈和电流反馈；按反馈网络在输入端的连接方式则可分为串联反馈和并联反馈。
反馈的基本概念和一般表达式一、反馈的基本概念 反馈是指把放大电路输出回路中某个电量（电压或电流）的一部分或全部，通过一定的电路形式（反馈网络）送回到放大电路的输入回路，并同输入信号一起参与控制作用，以使放大电路某些性能获得改善的过程。
这一过程可用图Z0301 所示方框图来表示。
引入反馈后的放大电路称为反馈放大电路。
实际上，反馈的概念在第二章中讨论静态工作点稳定的电路时已经运用过了。
在分压式电流负反馈偏置电路中，通过射极电阻Re，将输出回路中的直流电流IE以UE = IERe的形式回送到了输入回路，使三极管发射结两端的电压UBE = UB - IERe ，受到输出电流的影响，从而使输出电流趋于稳定。
这种输出电量影响输入电量的方式就是反馈。
不过这里的反馈仅仅是直流电量的反馈（交流量被Ce旁路），称为直流反馈。
直流反馈主要用于稳定静态工作点。
如果将Ce去掉，这时输出回路中的交流信号也将反馈到输入回路，并使放大电路的性能发生一系列的改变，这种交流信号的反馈称为交流反馈，实际放大电路中，一般同时存在直流反馈和交流反馈，本单元主要讨论交流反馈对放大电路性能的影响。
二、反馈的极性 按照反馈对放大电路性能影响的效果，可将反馈分为正反馈和负反馈两种极性。
凡引人反馈后，反馈到放大电路输入回路的信号（称为反馈信号用表示）与外加激励信号（用表示）比较的结果、使得放大电路的有效输入信号（也称净输入信号，用表示）削弱，即＜，从而使放大倍数降低，这种反馈称为负反馈。
凡引入反馈后，比较结果使＞，从而使放大倍数提高，这种反馈称为正反馈。
正反馈虽能提高放大倍数，但同时也加剧了放大电路性能的不稳定性，主要用于振荡电路（将在08知识单元中讨论）；负反馈虽降低了放大倍数，但却换来了放大电路性能的改善，是本单元讨论的重点。
不同极性的反馈对放大电路性能的影响截然不同，因此，在分析具体反馈电路时，首先必需正确地判断出电路中反馈的极性。
第5章 负反馈放大电路习题解答1. 什么是反馈？为什么要引入反馈？ 【解题过程】在电子电路中，把放大电路的输出量（电压或电流）的一部分或者全部通过一定的网络返送回输入回路，以影响放大电路性能的措施，称为反馈。
负反馈可以大大提高增益乃至整个系统的稳定性、负反馈可以扩展通频带、负反馈可以改变输入输出阻抗，使系统更有利于推动后面的负载，所以要引入反馈。
2. 什么是正反馈和负反馈？如何判断电路中引入的是正反馈还是负反馈？ 【解题过程】当电路中引入反馈后，反馈信号能削弱输入信号的作用，称为负反馈。
相反，反馈信号加强了输入信号的作用，称为正反馈。
为了判断引入的是正反馈还是负反馈，通常采用的方法是“瞬时极性法”。
具体做法如下：(1)假定放大电路工作在中频信号频率范围，则电路中电抗元件的影响可以忽略； (2)假定电路输入信号在某个时刻的对地极性，在电路中用符号“＋”和“-”表示瞬时极性的正和负，并以此为依据，逐级推出电路中各相关点电流的流向和电位极性，从而得出输出信号的极性；(3)根据输出信号的极性判断出反馈信号的极性；(4)根据反馈信号和输入信号的极性及连接方式，判断净输入信号，若反馈信号使基本放大电路的净输入信号增强，则为正反馈；若反馈信号使基本放大电路的净输入信号削弱，则为负反馈。
3. 负反馈放大电路的一般表达式是什么？ 【解题过程】负反馈放大电路的一般表达式为F 1AA AF=+4. 负反馈放大电路有哪四种组态？如何判断？【解题过程】负反馈放大电路的四种组态为电压并联负反馈、电压串联负反馈，电流并联负反馈，电流串联负反馈，具体判断方法在正文中有详细描述。
5. 负反馈对电路性能产生什么影响？【解题过程】负反馈对电路性能产生如下影响：提高闭环增益的稳定性、扩展闭环增益的通频带、减小非线性失真、抑制放大电路内部的噪声。
6. 电路如题图 (a)、(b)所示。
（1）判断图示电路的反馈极性及类型；（2）求出反馈电路的反馈系数。
反馈的基本概念和一般表达式
一、反馈的基本概念
反馈是指把放大电路输出回路中某个电量（电压或电流）的一部分或全部，通过一定的电路形式（反馈网络）送回到放大电路的输入回路，并同输入信号一起参与控制作用，以使放大电路某些性能获得改善的过程。
这一过程可用图Z0301 所示方框图来表示。
引入反馈后的放大电路称为反馈放大电路。
实际上，反馈的概念在第二章中讨论静态工作点稳定的电路时已经运用过了。
在分压式电流负反馈偏置电路中，通过射极电阻Re，将输出回路中的直流电流IE以UE = IERe的形式回送到了输入回路，使三极管发射结两端的电压UBE = UB - IERe ，受到输出电流的影响，从而使输出电流趋于稳定。
这种输出电量影响输入电量的方式就是反馈。
不过这里的反馈仅仅是直流电量的反馈（交流量被Ce旁路），称为直流反馈。
直流反馈主要用于稳定静态工作点。
如果将Ce去掉，这时输出回路中的交流信号也将反馈到输入回路，并使放大电路的性能发生一系列的改变，这种交流信号的反馈称为交流反馈，实际放大电路中，一般同时存在直流反馈和交流反馈，本单元主要讨论交流反馈对放大电路性能的影响。
