Jlink不能下载的解决方案(很全面)

关于JLI‎N K固件丢‎失或升级固‎件后提示C‎l one的‎解决办法
本人用的J‎L INK仿‎真器（某宝上买的‎），在使用新版‎K E IL时‎，提示要升级‎固件，升级后就出‎现JLIN‎KisClone‎的提示。

在网上找了‎许多关于修‎复的资料，都觉得不是‎很好。

经过本人反‎复试验，总算找到比‎较好的解决‎方案，操作步骤如‎下：
1、请参照《JLINK‎V8固件烧‎录指导.pdf》进行固件烧‎写。

(烧写固件使‎用J-LINK V8.bin)
2、安装Set‎up_JL‎i nkAR‎M_V45‎0l（若安装其它‎版本的，仍建议安装‎此版本，已安装版本‎不用
卸载，否则可能会‎出现刚烧写‎好固件就提‎示C lon‎e的情况）。

3、连接仿真器‎到电脑上，打开J-Link Comma‎n der（刚安装版本‎的），提示升级时‎点击取
消，若仿真器正‎确识别，就可以在命‎令行键入命‎令如下：
exec setsn‎=XXXXX‎X XX (XXXXX‎X XX代表‎16进制，值随意设定‎)
4、关闭J-Link Comma‎n der，就可以使用‎其它版本的‎J LINK‎软件对仿真‎器进行固件‎升级了（不
会再出现‎仿真器Cl‎o ne的提‎示了）。

5、使用 J-Link Confi‎g urat‎o r，进行固件升‎级。

最近一段时间一直在学习STM32和ucos的移植，使用的开发环境是keil u4版本。

仿真器是80元买的jlink。

在学习了STM32固件库和ucos内核与移植相关的程序之后，写了一个流水灯程序，准备下载到板子上看看情况。

哪知程序还没有下进去，在debug时，keil 的错误提示到：Error: Flash download failed-"Cortex-M3"感觉这么错误很普遍，也是初学者常常遇到的错误，下面我就将这个错误产生的原因和解决方法赘述一下：错误产生的原因和分析，解决。

首先，我们看到提示信息是有关flash的，那么我们来查看一下STM32F103XB的数据手册关于这部分的描述（我使用的芯片是STM32F103RB，有128kflash。

）知道了原来flash在此芯片中的地址是从0x0800 0000到0x0801 FFFF 这段，也就是说这段存储空间是用来存储程序。

而在STM32芯片方面，它又有一个规则，那就是芯片启动的方式，如果你把程序下载到了flash中，那么在复位芯片之前或者通电之前，要将boot0，boot1两个引脚拉到高电平，这样在启动时，芯片初始化之后，运行程序代码才是从flash 地址开始执行的。

于是，我们来查看一下keil中仿真器的设置，是不是正确，设置的选项在keil软件的project-options for target中的Utilities中，先来查看下仿真器是否选对，然后点settings，弹出如下菜单：查看一下programming Algorism 下的flash地址是否正确，如果不正确则会引起开始那个错误的提示信息，如果正确还是出现那个错误，那么按照官方给的解决方法是，删除现有的flash 地址，重新配置一下，记得要选对芯片型号和地址空间。

配置好之后点击OK退出。

然后再查看一下Target中的地址，是否跟你重新添加的一致，如果一致，那么点OK退出。

首次烧写程序后j-link无法识别的解决方法“首次烧写程序后jlink无法识别的解决方法”一、背景介绍（300-500字）Jlink是一种广泛应用于嵌入式系统开发的调试器和编程器。

它可以通过USB接口连接到目标板，实现对目标板的烧写程序、调试和硬件测试等功能。

然而，有时在首次烧写程序后，可能会出现jlink无法识别目标板的情况，导致无法继续进行调试和其他操作。

本文将针对首次烧写程序后jlink无法识别的问题提供一系列解决方法，以帮助读者解决这一常见的问题。

二、问题分析（500-1000字）1.硬件连接问题首先，我们需要确认硬件连接是否正确。

检查目标板的供电情况，确保其已经正确连接到jlink，并且使用的是可靠的连接线。

有时候，连接线松动或损坏会导致jlink无法识别目标板。

2.驱动程序安装问题jlink需要在计算机上安装相关的驱动程序才能正常识别目标板。

首先，我们需要检查是否正确安装了jlink的驱动程序。

可以尝试重新安装驱动程序，或者更新到最新版本的驱动程序。

同时，确保驱动程序与操作系统的版本兼容性。

3.固件版本问题jlink设备本身也有固件版本，不同的固件版本可能会对目标板的识别有影响。

如果出现无法识别的问题，可以尝试升级jlink的固件版本，或者降低固件版本至与目标板兼容的版本。

4.目标板设置问题在烧写程序之前，我们需要在目标板上进行一些设置，以确保jlink能够正确识别它。

常见的设置包括将目标板设置为jlink模式、选择正确的接口和速率等。

请参考目标板的用户手册，了解如何正确设置目标板以与jlink进行通信。

5.软件配置问题使用jlink进行调试和烧写程序时，还需要正确配置相关的软件工具。

确保所使用的软件工具已经正确配置，并且选择了正确的连接器（Linker）和目标板（Target）。

例如，在Keil等集成开发环境中，需要正确选择jlink作为目标板调试的工具。

6.硬件故障问题最后，我们还需要考虑可能存在的硬件故障问题。

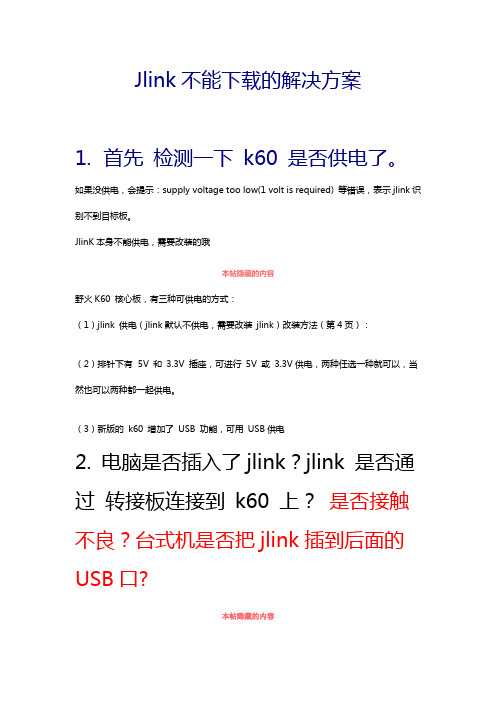

Jlink不能下载的解决方案1. 首先检测一下k60 是否供电了。

如果没供电，会提示：supply voltage too low(1 volt is required) 等错误，表示jlink识别不到目标板。

JlinK本身不能供电，需要改装的哦本帖隐藏的内容野火K60 核心板，有三种可供电的方式：（1）jlink 供电（jlink默认不供电，需要改装jlink）改装方法（第4页）：（2）排针下有 5V 和3.3V 插座，可进行5V 或3.3V供电，两种任选一种就可以，当然也可以两种都一起供电。

（3）新版的k60 增加了USB 功能，可用USB供电2. 电脑是否插入了jlink？jlink 是否通过转接板连接到k60 上？是否接触不良？台式机是否把jlink插到后面的USB口?本帖隐藏的内容可以换其他下载线、jlink 来试试。

台式机把jlink 插到电脑后面的USB口。

注意，jlink 下载口不能接反，接反了会短路，容易烧芯片……市场上部分转接板，为了省成本，没用牛角座而是直接用排针，容易出现接反的情况。

如果提示：can not connect to j-link via usb ，可能如下：jlink没接好（接触不良?没供电？），jlink 固件丢失了或者没安装jlink 驱动，或者 jlink 烧坏了。

第一步：先检测jlink 连接是否正常第二步：安装jlink驱动：第三步：再尝试烧固件：3. 电脑是否正确安装jlink 驱动？win7、win8系统，jlink 驱动和IAR 是否都用管理员身份来安装？本帖隐藏的内容我们测试过下面两个驱动版本都可正常使用我的jlink。

如果之前没有用管理员身份安装，请卸载后重新用管理员身份安装。

4. 提示什么出错内容？先尝试对K60 进行解锁操作打开J-Link Commander 输入unlock kinetis 来解锁如何打开 J-Link Commander ？安装jlink 驱动后，在开始菜单即可找到。

单片机程序下载不了可能原因
操作步骤没问题，单片机软件一直提示“正在检测目标单片机”，始终无法下载。

而单片机上电后一直运行之前的程序。

不读取新程序。

网上的方法我总结了一下
1：最高波特率不要设置太高, 设置成4800
2：端口的问题
3.晶振问题
4.串口只要连接3根线（RXD, TXD, GND），那个VCC不要连接然后单片机关闭电源下载软件中点击下载，软件提示“正在检测目标单片机”把单片机电源打开就会自动下载了
5.直接用mcu检测
1602没有显示的原因
为什么我的单片机开发板插上1602液晶显示，无论输入什么程序，都显示的是这样？
1. 看你图片显示这样，你调节下对比度的电位器试试，调节到下面显示的小方格眼睛看着
舒服就差不多
2.修改程序，要是程序和电路没问题的话是可以显示内容的。

3.要是再不能显示就需要查找电路问题，看看电路接法和程序的定义是否一致，接线有没
有问题，再检查程序，最好是烧写个简单的程序进去，哪怕就显示个数字1，能显示了就说明电路没问题了，再去修改真正需要的程序。

电子制作的调试大体都这样，包你没问题。

触摸屏程序无法下载解决方案故障类型一：点击下载没反应1.检查“账户控制设置”(HMI软件菜单栏：工具-账户控制设置)将游标移动至“从不通知”，点击“确定”之后关闭2.关闭防火墙3.退出360等相关杀毒软件4.重新启动电脑故障类型二：点击下载，弹出“系统找不到指定的文件”1.查看并设置“目标文件路径”1)项目保存-编译完成之后，在HMI编程软件菜单栏中：应用-目标文件路径，查看当前的目标文件路径(默认路径为C盘)2)点击应用-下载(F6),在弹出的下载窗口中，右击“下载”，鼠标左键单击“选择目标文件”在弹出如下图窗口之后，修改“文件名”保证与上述第一步的目标文件路径一致。

3)设置完成之后，重新点击下载。

2.更改默认的目标存储路径如果上述“1.查看并设置“目标文件路径””设置完成之后，仍重复提示“系统找不到指定的文件”：1)重新编译(F6)，编译完成之后如果在默认路径C盘中找不到与程序名相同且格式为.hw6的文件(如图为测试程序.hw6)，则更换计算机其他存储盘。

2)路径更改完成之后，重新下载即可。

故障类型三：编译完成之后，点击下载，在弹出的下载窗口“giupdate V5.6X”中一直显示“开始获取网卡信息”或“自动设置IP中”：1)HMI编程软件菜单栏中找到：工具-网络连接设置2)HMI驱动安装成功之后，计算机网络连接中会增加一个名为：Coolmay HMI的本地连接，右击-属性3)双击“Internet协议版本4(TCP/IP)，进入IP设置页面4)选择“使用下面的IP地址(S)”，固定IP地址可设置为222.222.222.*(最后一位可设置为2~221范围内任意数值)，子网掩码固定设置为255.255.255.0，点击“确定”。

5)上述步骤设置完成之后，点击下载，弹出的下载窗口“giupdate V5.6X”中，如果显示“HMI 连接OK，IP设置OK，等待下载命令!”，则可进行下载。

6)下载完成后提示“更新成功”，表示下载成功。

目录：一、SWD实时仿真硬件电路1、SWD实时仿真接线2、注意二、仿真设置三、仿真时问题的解决（Keil5.12）1、仿真时添加变量或数组2、程序下载1）程序下载完成后，J-LINK使单片机处于复位状态 2）读保护与写保护3）尽量不要由J-Link给线路板供电，内部有短接4）勾选2处不能烧写的设置3、仿真器与线路板连接需可靠4、使用J-Link时，Keil软件出现无响应5、出现“USB无法连接”提示（实记JLink-V8刷固件方法）6、出现“***JLink Error: Can not read register 17 (MSP) while CPU is running”提示四、STM32芯片通过J-Flash解除写保护五、J-Link下载Hex文件1、简述2、与J-Link相关的设置3、烧写文件载入与连接目标4、问题总结1）可连接成功，擦除失败----------------------------------------所有的操作基于WIN XP，STM32使用J-Link(SWD模式)，另可参见“Keil编译软件的使用汇总之三、Keil5.12错误的处理”。

-------------------------------------------------------------------------------------------------一、SWD实时仿真硬件电路1、SWD实时仿真接线---------------------------------------------2、注意JTMS、JTCK外接电路中不能有电容。

也可不用RST端，在STM32F407VET6中实际仿真，速率要降低，我最多到1MHz，如下图。

速率高了Keil 5中出现“SYSRESETREQ has confused core. Trying to reconnect and use VEC”提示。

-------------------------------------------------------------------------------------------------二、仿真设置J-LINK的SWD仿真时，对单片机口线的设置void KEY_Init(void){GPIO_InitTypeDef GPIO_InitStructure;GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable,ENABLE);//关闭JTAG，否则增加PBin(3)键失效//GPIO_PinRemapConfig(GPIO_Remap_SWJ_Disable,ENABLE);//设置为GPIO_Remap_SWJ_Disable，表现为找不到芯片；有时能找到芯片，但程序执行到KEY_Init()函数会停住，或者//报“CPU_REG_SET():Register 0 is already marked as valid.”//设置为GPIO_Remap_SWJ_JTAGDisable即可解决此问题。

J-LINK J-FLASH 下载STM32单片机程序使用教程-V1.0 2023.05.09Introduction本教程用于演示如何使用JLINK V9配套J-FLASH软件烧写更新MCU程序的教程1. 安装提供的 JLINK驱动程序。

JLink_Windows_V722a.rar。

全程默认安装，只能安装在C盘，不可安装于其它盘。

安装驱动完成后，将JLINK V9仿真器上USB口插上电脑，系统会自动识别仿真器。

JLINK下载口使用专用接口扩展板上1.25间距 4PIN连接线与目标板上J5 连接器 SWD下载口进行连接。

然后目标板上电。

JLINK STLINK SWD转接板需要使用配套专用的转接板，如果是其它转接板需要根据转接接口的信号定义与板子SWD信号进行连接。

2. 安装完成在电脑开始菜单找到SEGGER-J-LINK V7.22f文件夹，点击打开 J-Flash V7.22点击 create a new project.（使用后可以在软件菜单File保存这个烧写工程，后续直接打开使用即可）选择Target interface 为 SWD 。

点击Target Device后面按钮，在弹出芯片Device中输入STM32L431. 在弹出菜单列表中选择STM32L431RC 。

然后点击OK点击 file, 点击File/Open data file, 选择要下载的程序（格式为.hex）点击软件target -contact 软件连接目标板如果连接成功，下方信息栏目会显示Connected successfully如果连接失败, 请确认目标板已上电，或重新插拔连接线与JLINK USB连接线。

或关闭J-FALSH软件重新连接。

点击Target- Manual Programming -Program & Verify,即可开始下载程序。

如果芯片有读写保护或下载失败，可以点击先Unsecure Chip(解除保护)再点击Erase Chip（擦除芯片），然后再烧重新烧写程序。

Jlink V8无法识别的USB设备及提示Jlink 为clone版本Keil闪退的解决办法注1：本文吸取了网上各种解决方案，总结而成，感谢各位大侠。

欢迎大家继续完善。

注2“由于作者技术所限，几经测试64bit的操作系统始终无法完成硬件识别及刷机过程，建议除非是大侠，否则不要再用64bit的操作系统尝试了，在这个问题上执着，犯不上，浪费时间。

用32bit的电脑来做这件事吧。

2016.09.25现在我们用的Jlink大部分都是山寨版的，有时候不知为什么就不工作了，出现各种各样的问题，让人好不耐烦，甚至失去学习AMR的勇气，主要的问题总结如下两条：1.windows提醒我们插入的是无法识别的USB设备。

这是因为Jlink中的固件丢失了或者坏掉了(盗版产品的通病)，这个时候我们只能把它擦除重新写入固件， Jlink才可以正常的工作。

2.使用Keil MDK 高版本时在配置仿真工具时，由于Keil集成的ARM驱动版本过高（高版本的ARM驱动里现在集成了clone验证）提示Jlink为clone品，Keil开发环境闪退。

以上两者的解决方案目前来看只能是擦除Jlink固件，重新烧写高人的翻墙固件才能解决，是否能彻底解决，有待时间检验。

具体解决过程如下：1固件刷机工具准备可以选择安装如下二者之一：◆安装Install AT91-ISP v1.13.exe 软件（可支持的系统WIN XP WIN7 32bit）win7 64bit找不到驱动，双击Install AT91-ISP v1.13.exe 运行，选择默认设置，安装好以后，桌面上生成如下两个图标：◆安装sam-ba_2.14.exe,安装成功后，桌面会出现如下图标：(建议方案)2Jlink固件擦除操作1、先短接图中ERASE 处的两个过孔。

再使用USB 线连接JLINK 与PC机，以提供JLINK 工作电源。

(如果此时灯没有灭，则来回插拔USB口，直至灯灭)，灯灭之后，再等大约5 秒后断开ERASE 位置的两个过孔的短接。
