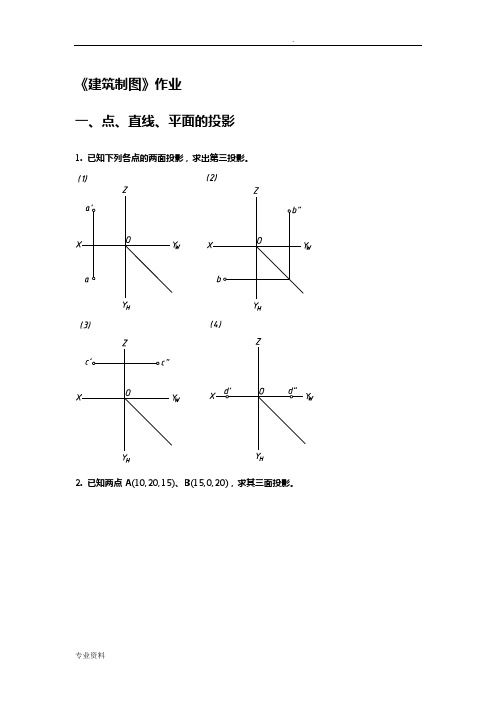

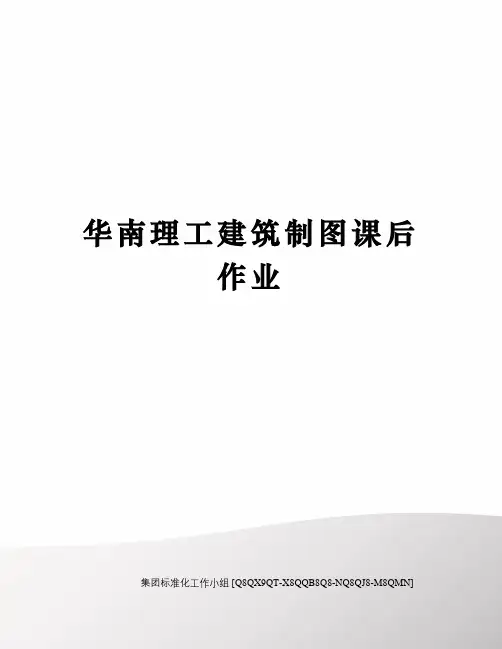

华南理工建筑制图课后作业集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]《建筑制图》作业一、点、直线、平面的投影1. 已知下列各点的两面投影，求出第三投影。

2. 已知两点A(10,20,15)、B(15,0,20)，求其三面投影。

3. 画出直线AB的第三投影，并判别它对投影面的相对位置。

二、立体的投影1. 完成带切口形体的三面投影。

(1)(2)（3）(4)2.补全立体投影所漏的线。

3.已知组合体的两面投影，求其第三面投影。

（1）（2）（3）三、建筑形体的表达方法（1）根据建筑形体的立面图和剖面图，绘制其1－1剖面图。

（2）根据建筑形体的立面图和剖面图，绘制其1－1剖面图。

四、轴测图根据立体的三面投影，在空白处画出其正等轴测图。

（1）（2）（3）五、建筑施工图1.在未完成的房屋平面图中补充以下作图内容。

（1）标出定位轴线及编号；（2）标注尺寸（不用写出尺寸数字）；（3）标注室内外地面的标高符号；（4）画出所欠缺的窗的图例；（5）画出所欠缺的门的图例（其中M1为双扇平开门，M2为单扇平开门）。

2.在未完成的房屋平面图中补充以下作图内容。

（1）标出定位轴线及编号；（2）标注尺寸（不用写出尺寸数字）；（3）标注室内外地面的标高符号；（4）画出所欠缺的窗的图例；（5）画出所欠缺的门的图例（其中M1为双扇平开门，M2为单扇平开门）。

3.根据已知房屋的平面图、正立面图及侧立面图，在其平面图中完成以下作图内容1.画出门窗的图例（其中M1为双扇平开门，M2为单扇平开门）；2.标出定位轴线及编号；3.标注尺寸（不用写出尺寸数字）；4.标注室内外地面标高符号。

4.根据下面的1-1剖视图,在图上补画。

(1) 楼、地面、平台等处的标高标记；(2) 说明 , , 的含义。

5.根据楼梯间的平面图及其尺寸，在A-A剖面图中完成以下内容1.补画楼梯的梯段(其中梯板厚为100 )2.示意画出楼梯的栏板(其中栏板高为1000 )六、结构施工图1.已知楼板的钢筋布置图,试完成以下内容。

华南理工网络教育2019春季房屋建筑学作业-及答案华工继续教育学院2019年春季学期房屋建筑学作业1.简述建筑的含义和建筑的构成要素？答：建筑是指建筑物与构筑物的总称，是人工创造的空间环境，直接供人使用的建筑叫建筑物，不直接供人使用的建筑叫构筑物。

构成建筑的基本要素有三个，分别为建筑功能、建筑技术和建筑形象，三者是辩证统一的关系。

2.什么叫建筑模数制？基本模数、扩大模数、分模数的含义和适用范围是什么？答：建筑模数制，就是为了实现设计的标准化而制定的一套基本规则，使不同的建筑物及各分部之间的尺寸统一协调，使之具有通用性和互换性，以加快设计速度，提高施工效率、降低造价。

基本模数是模数协调中选用的基本尺寸单位，用M表示，1M=100mm。

扩大模数是导出模数的一种，其数值为基本模数的倍数。

扩大模数共六种，分别是3M （300mm）、6M（600mm）、12M（1200mm）、15M（1500mm）、30M（3000mm）、60M（6000mm）。

建筑中较大的尺寸，如开间、进深、跨度、柱距等，应为某一扩大模数的倍数。

分模数是导出模数的另一种，其数值为基本模数的分倍数。

分模数共三种，分别是1/10M（10mm）、1/5M（20mm）、1/2M（50mm）。

建筑中较小的尺寸，如缝隙、墙厚、构造节点等，应为某一分模数的倍数。

3.房间的尺寸指的是什么？确定房间尺寸应考虑哪些因素？答：房间尺寸是指房间的面宽和进深，而面宽常常是由一个或多个开间组成。

确定房间尺寸一般应从以下几方面进行综合考虑：⒈满足家居设备布置及人们活动要求。

⒉满足视听要求。

⒊良好的天然采光。

⒋经济合理的结构布置。

⒌符合建筑模数协调统一标准的要求。

4.简述几种建筑平面组合方式的特点以及各自的适用范围？答：民用建筑中常用的平面组合形式有走道式、套间式、大厅式，单元式或综合式。

走道式组合的特点时使用房间和交通联系部分明确分开，各房间沿走道一侧或两侧并列布置，房间门直接开向走道，通过走道相互联系；各房间基本上不被交通穿越，能较好的保持交通独立性。

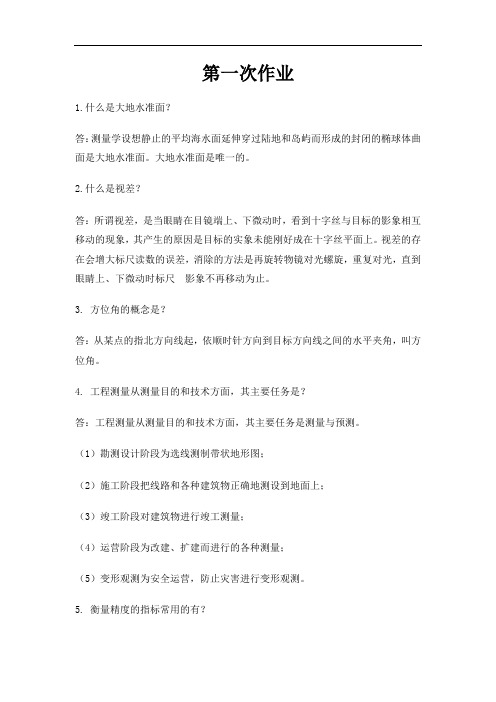

第一次作业1.什么是大地水准面？答：测量学设想静止的平均海水面延伸穿过陆地和岛屿而形成的封闭的椭球体曲面是大地水准面。

大地水准面是唯一的。

2.什么是视差？答：所谓视差，是当眼睛在目镜端上、下微动时，看到十字丝与目标的影象相互移动的现象，其产生的原因是目标的实象未能刚好成在十字丝平面上。

视差的存在会增大标尺读数的误差，消除的方法是再旋转物镜对光螺旋，重复对光，直到眼睛上、下微动时标尺影象不再移动为止。

3. 方位角的概念是？答：从某点的指北方向线起，依顺时针方向到目标方向线之间的水平夹角，叫方位角。

4. 工程测量从测量目的和技术方面，其主要任务是？答：工程测量从测量目的和技术方面，其主要任务是测量与预测。

（1）勘测设计阶段为选线测制带状地形图；（2）施工阶段把线路和各种建筑物正确地测设到地面上；（3）竣工阶段对建筑物进行竣工测量；（4）运营阶段为改建、扩建而进行的各种测量；（5）变形观测为安全运营，防止灾害进行变形观测。

5. 衡量精度的指标常用的有？答：测量学上一般应用中误差来衡量精度。

设对一个未知量X进行多次等精度观测，其观测值为L1、L2、L3....Ln,其真误差为△1、△2、△3....△n,取各个真误差平方和的平均值的平方根定义为中误差m，中误差m与每一个观测值的真误差△不同，它只是表示该观测列中每个观测值的精度。

在实际工作中，常采用2倍中误差作为限值，也称为容许误差，又称极限误差或最大误差。

相对中误差是一个无名数，在测量工作中，通常以分子为1的分数表示，分母越大精度越高。

6. 在直线定向中，标准北方向的种类有哪些？答：在测量中需要确定两点在平面坐标中的相对关系，要确定这种关系，不仅要测量两点间的距离，还要知道这条直线的方向。

一条直线的方向是根据某一起起始方向来确定的，确定一条直线与起始方向的关系称为直线定向。

在测量工作中，通常以真北方向、磁北方向或坐标纵轴为起始方向。

（1）真北方向：通过地面上一点的真子午线切线的正向。

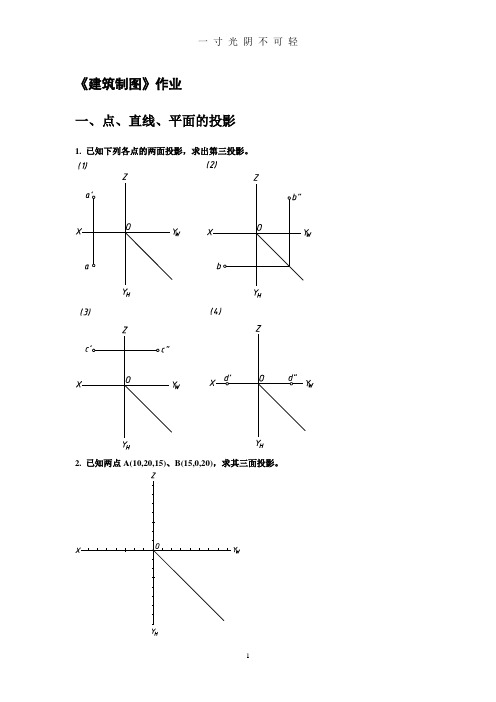

《建筑制图》作业一、点、直线、平面的投影1. 已知下列各点的两面投影，求出第三投影。

2. 已知两点A(10,20,15)、B(15,0,20)，求其三面投影。

3. 画出直线AB的第三投影，并判别它对投影面的相对位置。

二、立体的投影1. 完成带切口形体的三面投影。

(1) (2)（3）(4)2.补全立体投影所漏的线。

3.已知组合体的两面投影，求其第三面投影。

（1）（2）（3）三、建筑形体的表达方法（1）根据建筑形体的立面图和剖面图，绘制其1－1剖面图。

（2）根据建筑形体的立面图和剖面图，绘制其1－1剖面图。

四、轴测图根据立体的三面投影，在空白处画出其正等轴测图。

（1）（2）（3）五、建筑施工图1.在未完成的房屋平面图中补充以下作图内容。

（1）标出定位轴线及编号；（2）标注尺寸（不用写出尺寸数字）；（3）标注室内外地面的标高符号；（4）画出所欠缺的窗的图例；（5）画出所欠缺的门的图例（其中M1为双扇平开门，M2为单扇平开门）。

2.在未完成的房屋平面图中补充以下作图内容。

（1）标出定位轴线及编号；（2）标注尺寸（不用写出尺寸数字）；（3）标注室内外地面的标高符号；（4）画出所欠缺的窗的图例；（5）画出所欠缺的门的图例（其中M1为双扇平开门，M2为单扇平开门）。

3.根据已知房屋的平面图、正立面图及侧立面图，在其平面图中完成以下作图内容1.画出门窗的图例（其中M1为双扇平开门，M2为单扇平开门）；2.标出定位轴线及编号；3.标注尺寸（不用写出尺寸数字）；4.标注室内外地面标高符号。

4.根据下面的1-1剖视图,在图上补画。

(1) 楼、地面、平台等处的标高标记；(2) 说明, , 的含义。

5.根据楼梯间的平面图及其尺寸，在A-A剖面图中完成以下内容1.补画楼梯的梯段(其中梯板厚为100 )2.示意画出楼梯的栏板(其中栏板高为1000 )六、结构施工图1.已知楼板的钢筋布置图,试完成以下内容。

（1）将以下配筋要求标注在相应的钢筋上1.双向受力筋均为∅8@180；2.板边所配面筋均为∅8@200。

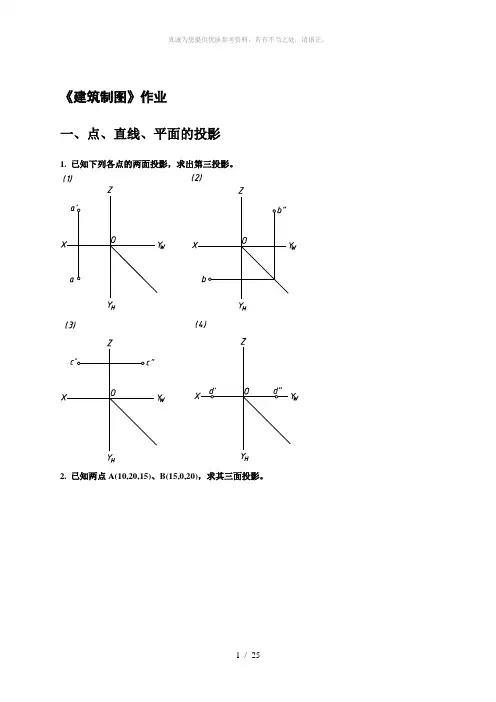

《建筑制图》作业一、点、直线、平面的投影1. 已知下列各点的两面投影，求出第三投影。

2. 已知两点A(10,20,15)、B(15,0,20)，求其三面投影。

3. 画出直线AB的第三投影，并判别它对投影面的相对位置。

二、立体的投影1. 完成带切口形体的三面投影。

(1) (2)（3）(4)2.补全立体投影所漏的线。

3.已知组合体的两面投影，求其第三面投影。

（1）（2）（3）三、建筑形体的表达方法（1）根据建筑形体的立面图和剖面图，绘制其1－1剖面图。

（2）根据建筑形体的立面图和剖面图，绘制其1－1剖面图。

四、轴测图根据立体的三面投影，在空白处画出其正等轴测图。

（1）（2）（3）五、建筑施工图1.在未完成的房屋平面图中补充以下作图容。

（1）标出定位轴线及编号；（2）标注尺寸（不用写出尺寸数字）；（3）标注室外地面的标高符号；（4）画出所欠缺的窗的图例；（5）画出所欠缺的门的图例（其中M1为双扇平开门，M2为单扇平开门）。

2.在未完成的房屋平面图中补充以下作图容。

（1）标出定位轴线及编号；（2）标注尺寸（不用写出尺寸数字）；（3）标注室外地面的标高符号；（4）画出所欠缺的窗的图例；（5）画出所欠缺的门的图例（其中M1为双扇平开门，M2为单扇平开门）。

3.根据已知房屋的平面图、正立面图及侧立面图，在其平面图中完成以下作图容1.画出门窗的图例（其中M1为双扇平开门，M2为单扇平开门）；2.标出定位轴线及编号；3.标注尺寸（不用写出尺寸数字）；4.标注室外地面标高符号。

4.根据下面的1-1剖视图,在图上补画。

(1) 楼、地面、平台等处的标高标记；(2) 说明, , 的含义。

5.根据楼梯间的平面图及其尺寸，在A-A剖面图中完成以下容1.补画楼梯的梯段(其中梯板厚为100 )2.示意画出楼梯的栏板(其中栏板高为1000 )六、结构施工图1.已知楼板的钢筋布置图,试完成以下容。

（1）将以下配筋要求标注在相应的钢筋上1.双向受力筋均为∅8@；2.板边所配面筋均为∅8@200。

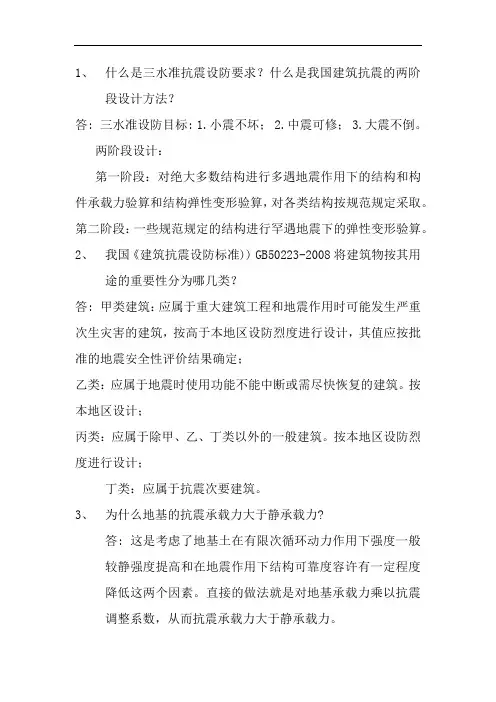

1、什么是三水准抗震设防要求？什么是我国建筑抗震的两阶段设计方法？答: 三水准设防目标: 1.小震不坏； 2.中震可修； 3.大震不倒。

两阶段设计：第一阶段：对绝大多数结构进行多遇地震作用下的结构和构件承载力验算和结构弹性变形验算，对各类结构按规范规定采取。

第二阶段：一些规范规定的结构进行罕遇地震下的弹性变形验算。

2、我国《建筑抗震设防标准)) GB50223-2008将建筑物按其用途的重要性分为哪几类？答: 甲类建筑：应属于重大建筑工程和地震作用时可能发生严重次生灾害的建筑，按高于本地区设防烈度进行设计，其值应按批准的地震安全性评价结果确定；乙类：应属于地震时使用功能不能中断或需尽快恢复的建筑。

按本地区设计；丙类：应属于除甲、乙、丁类以外的一般建筑。

按本地区设防烈度进行设计；丁类：应属于抗震次要建筑。

3、为什么地基的抗震承载力大于静承载力?答: 这是考虑了地基土在有限次循环动力作用下强度一般较静强度提高和在地震作用下结构可靠度容许有一定程度降低这两个因素。

直接的做法就是对地基承载力乘以抗震调整系数，从而抗震承载力大于静承载力。

4、计算地震作用时，结构的质量或重力荷载应怎样取?答: 质量：连续化描述（分布质量）、集中化描述（集中质量）；进行结构抗震设计时，所考虑的重力荷载，称为重力荷载代表值。

结构的重力荷载分恒载（自重）和活载（可变荷载）两种。

活载的变异性较大，我国荷载规范规定的活载标准值是按50年最大活载的平均值加0.5～1.5倍的均方差确定的，地震发生时，活载不一定达到标准值的水平，一般小于标准值，因此计算重力荷载代表值时可对活载折减。

5、一般结构应进行哪些抗震验算?以达到什么目的?答: 地震作用是由震源向地表扩散的震波，而震源出现的位置是不可确定的，所以，我们所有建筑做抗震验算时，必须进行竖直、纵、横三个方向的震动加速验算结构的位移变形，以及震动加速度造成的瞬时荷载增大可能对建筑结构产生的破坏。

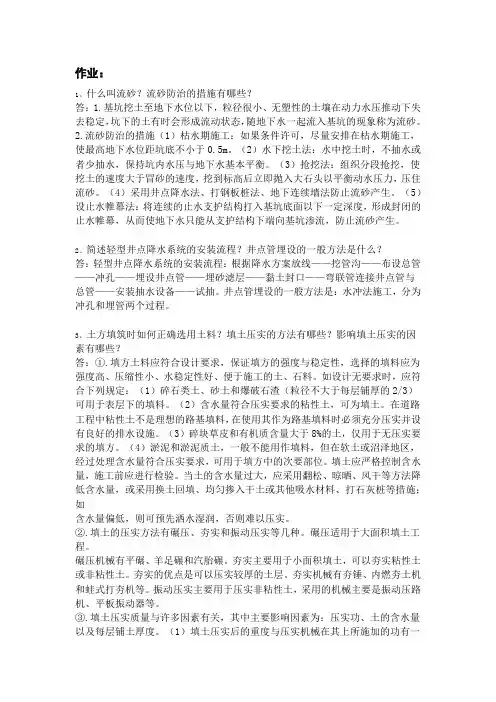

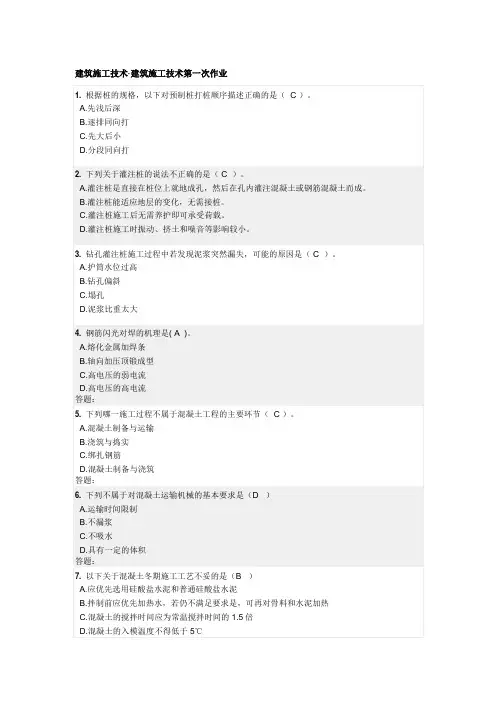

作业：1、什么叫流砂？流砂防治的措施有哪些？答：1.基坑挖土至地下水位以下，粒径很小、无塑性的土壤在动力水压推动下失去稳定，坑下的土有时会形成流动状态，随地下水一起流入基坑的现象称为流砂。

2.流砂防治的措施（1）枯水期施工：如果条件许可，尽量安排在枯水期施工，使最高地下水位距坑底不小于0.5m。

（2）水下挖土法：水中挖土时，不抽水或者少抽水，保持坑内水压与地下水基本平衡。

（3）抢挖法：组织分段抢挖，使挖土的速度大于冒砂的速度，挖到标高后立即抛入大石头以平衡动水压力，压住流砂。

（4）采用井点降水法、打钢板桩法、地下连续墙法防止流砂产生。

（5）设止水帷幕法：将连续的止水支护结构打入基坑底面以下一定深度，形成封闭的止水帷幕，从而使地下水只能从支护结构下端向基坑渗流，防止流砂产生。

2、简述轻型井点降水系统的安装流程？井点管埋设的一般方法是什么？答：轻型井点降水系统的安装流程：根据降水方案放线——挖管沟——布设总管——冲孔——埋设井点管——埋砂滤层——黏土封口——弯联管连接井点管与总管——安装抽水设备——试抽。

井点管埋设的一般方法是：水冲法施工，分为冲孔和埋管两个过程。

3、土方填筑时如何正确选用土料？填土压实的方法有哪些？影响填土压实的因素有哪些？答：①.填方土料应符合设计要求，保证填方的强度与稳定性，选择的填料应为强度高、压缩性小、水稳定性好、便于施工的土、石料。

如设计无要求时，应符合下列规定：（1）碎石类土、砂土和爆破石渣（粒径不大于每层铺厚的2/3）可用于表层下的填料。

（2）含水量符合压实要求的粘性土，可为填土。

在道路工程中粘性土不是理想的路基填料，在使用其作为路基填料时必须充分压实并设有良好的排水设施。

（3）碎块草皮和有机质含量大于8%的土，仅用于无压实要求的填方。

（4）淤泥和淤泥质土，一般不能用作填料，但在软土或沼泽地区，经过处理含水量符合压实要求，可用于填方中的次要部位。

填土应严格控制含水量，施工前应进行检验。

《建筑制图》作业一、点、直线、平面的投影1. 已知下列各点的两面投影，求出第三投影。

2. 已知两点A(10,20,15)、B(15,0,20)，求其三面投影。

3. 画出直线AB的第三投影，并判别它对投影面的相对位置。

二、立体的投影1. 完成带切口形体的三面投影。

(1) (2)（3）(4)2.补全立体投影所漏的线。

3.已知组合体的两面投影，求其第三面投影。

（1）（2）（3）三、建筑形体的表达方法（1）根据建筑形体的立面图和剖面图，绘制其1－1剖面图。

（2）根据建筑形体的立面图和剖面图，绘制其1－1剖面图。

四、轴测图根据立体的三面投影，在空白处画出其正等轴测图。

（1）（2）（3）五、建筑施工图1.在未完成的房屋平面图中补充以下作图内容。

（1）标出定位轴线及编号；（2）标注尺寸（不用写出尺寸数字）；（3）标注室内外地面的标高符号；（4）画出所欠缺的窗的图例；（5）画出所欠缺的门的图例（其中M1为双扇平开门，M2为单扇平开门）。

2.在未完成的房屋平面图中补充以下作图内容。

（1）标出定位轴线及编号；（2）标注尺寸（不用写出尺寸数字）；（3）标注室内外地面的标高符号；（4）画出所欠缺的窗的图例；（5）画出所欠缺的门的图例（其中M1为双扇平开门，M2为单扇平开门）。

3.根据已知房屋的平面图、正立面图及侧立面图，在其平面图中完成以下作图内容1.画出门窗的图例（其中M1为双扇平开门，M2为单扇平开门）；2.标出定位轴线及编号；3.标注尺寸（不用写出尺寸数字）；4.标注室内外地面标高符号。

4.根据下面的1-1剖视图,在图上补画。

(1) 楼、地面、平台等处的标高标记；(2) 说明, , 的含义。

5.根据楼梯间的平面图及其尺寸，在A-A剖面图中完成以下内容1.补画楼梯的梯段(其中梯板厚为100 )2.示意画出楼梯的栏板(其中栏板高为1000 )六、结构施工图1.已知楼板的钢筋布置图,试完成以下内容。

（1）将以下配筋要求标注在相应的钢筋上1.双向受力筋均为∅8@180；2.板边所配面筋均为∅8@200。

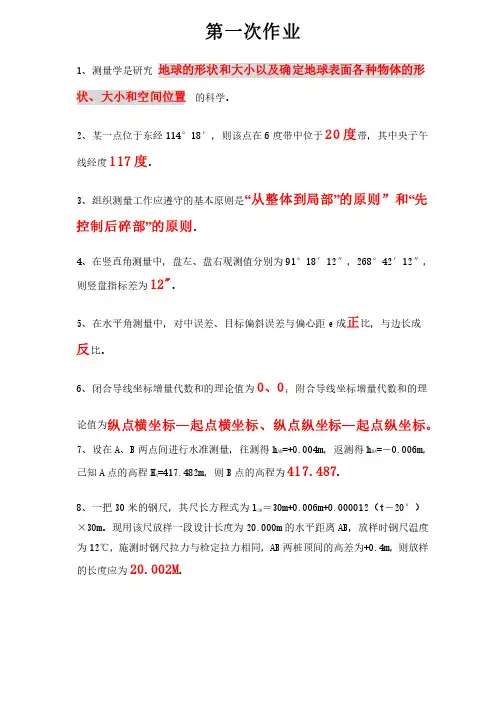

第一次作业1、测量学是研究、测量学是研究地球的形状和大小以及确定地球表面各种物体的形状、大小和空间位置 的科学。

的科学。

的科学。

2、某一点位于东经114°18′，则该点在6度带中位于20度带，其中央子午线经度117度。

3、组织测量工作应遵守的基本原则是“从整体到局部”的原则”和“先控制后碎部”的原则。

4、在竖直角测量中，盘左、盘右观测值分别为91°18′12″，268°42′12″，则竖盘指标差为12"。

5、在水平角测量中，对中误差、目标偏斜误差与偏心距e 成正比，与边长成反比。

比。

6、闭合导线坐标增量代数和的理论值为0、0；附合导线坐标增量代数和的理论值为纵点横坐标—起点横坐标、纵点纵坐标—起点纵坐标。

7、设在A 、B 两点间进行水准测量，往测得h AB =+0.004m =+0.004m，返测得，返测得h BA =－0.006m 0.006m，，已知A 点的高程H A =417.482m =417.482m，则，则B 点的高程为417.487。

8、一把30米的钢尺，其尺长方程式为l 30＝30m+0.006m+0.00001230m+0.006m+0.000012（（t －20°）×30m。

现用该尺放样一段设计长度为20.000m 的水平距离AB AB，放样时钢尺温度，放样时钢尺温度为12℃，12℃，施测时钢尺拉力与检定拉力相同，施测时钢尺拉力与检定拉力相同，施测时钢尺拉力与检定拉力相同，AB AB 两桩顶间的高差为两桩顶间的高差为+0.4m +0.4m +0.4m，，则放样的长度应为20.002M 。

9、在直线定向中，标准方向的种类包括、在直线定向中，标准方向的种类包括----真北方向、磁北方向和坐标纵轴。

1010、地物符号包括、地物符号包括比例符号、非比例符号、线性符号、注记符号。
