研发厂家环境舱(仓)部件描述

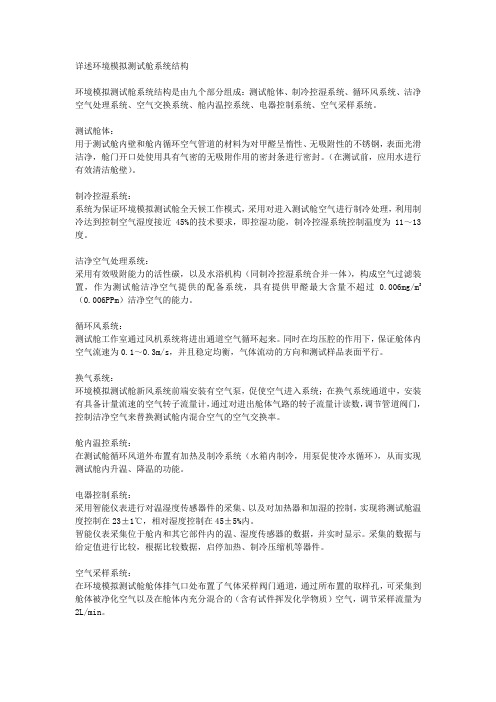

详述环境模拟测试舱系统结构环境模拟测试舱系统结构是由九个部分组成：测试舱体、制冷控湿系统、循环风系统、洁净空气处理系统、空气交换系统、舱内温控系统、电器控制系统、空气采样系统。

测试舱体：用于测试舱内壁和舱内循环空气管道的材料为对甲醛呈惰性、无吸附性的不锈钢，表面光滑洁净，舱门开口处使用具有气密的无吸附作用的密封条进行密封。

（在测试前，应用水进行有效清洁舱壁）。

制冷控湿系统：系统为保证环境模拟测试舱全天候工作模式，采用对进入测试舱空气进行制冷处理，利用制冷达到控制空气湿度接近45%的技术要求，即控湿功能，制冷控湿系统控制温度为11～13度。

洁净空气处理系统：采用有效吸附能力的活性碳，以及水浴机构（同制冷控湿系统合并一体），构成空气过滤装置，作为测试舱洁净空气提供的配备系统，具有提供甲醛最大含量不超过0.006mg/m3（0.006PPm）洁净空气的能力。

循环风系统：测试舱工作室通过风机系统将进出通道空气循环起来。

同时在均压腔的作用下，保证舱体内空气流速为0.1～0.3m/s，并且稳定均衡，气体流动的方向和测试样品表面平行。

换气系统：环境模拟测试舱新风系统前端安装有空气泵，促使空气进入系统；在换气系统通道中，安装有具备计量流速的空气转子流量计，通过对进出舱体气路的转子流量计读数，调节管道阀门，控制洁净空气来替换测试舱内混合空气的空气交换率。

舱内温控系统：在测试舱循环风道外布置有加热及制冷系统（水箱内制冷，用泵促使冷水循环），从而实现测试舱内升温、降温的功能。

电器控制系统：采用智能仪表进行对温湿度传感器件的采集、以及对加热器和加湿的控制，实现将测试舱温度控制在23±1℃，相对湿度控制在45±5%内。

智能仪表采集位于舱内和其它部件内的温、湿度传感器的数据，并实时显示。

采集的数据与给定值进行比较，根据比较数据，启停加热、制冷压缩机等器件。

空气采样系统：在环境模拟测试舱舱体排气口处布置了气体采样阀门通道，通过所布置的取样孔，可采集到舱体被净化空气以及在舱体内充分混合的（含有试件挥发化学物质）空气，调节采样流量为2L/min。

环境测试舱厂家之技术参数方案
产品简介：环境测试舱的测试舱法是对各种甲醛释放量进行测定的有效方法。

厂家：东莞市环仪仪器科技有限公司
技术参数：
1. 测试舱空气容积1m3
2. 外形尺寸：（长）1650mm*（宽）920mm*（高）2040mm
3. 测试舱重量450Kg
4. 测试舱噪音：35db
5. 控制温度：（23±1）℃
6. 控制相对湿度：（45±5）%
7. 空气交换率1次/h±3%
8. 负荷比：（1.0±0.02）m2/m3（负荷因子：测试样品总面积出去边缘面积，与测试舱容积之比，表示为m2/m3）
9. 样品面积：1m2
10. 单间样品尺寸安装尺寸：长度：730，宽度：680
11. 测试样品表面空气流速：（0.1～0.3）m/s
12. 舱体材料：内面抛光的不锈钢
13. 舱内气体状态：进出口气路不短路；舱内气体混合均匀
14. 洁净空气甲醛最大含量不超过0.006mg/m3
15. 仪表控制方式：
显示方式：三位数字显示
控制输出：继电器输出（4A/230 VAC）
工作电压：12V AC/DC
16. 环境测试舱工作电源：交流220V 50Hz。

生产厂家板材甲醛测试环境舱参数规格书设备：板材甲醛测试环境舱厂家：东莞市环仪仪器科技有限公司概述：板材甲醛测试环境舱适用于各种人造板、复合木质地板以及地毯、地毯衬垫及地毯胶粘剂等室内装修材料甲醛释放量的测定、木材或人造板的恒温、恒湿平衡处理，也可用其它建材中挥发性有害气体的检测！参数规格：1. 工作室尺寸：10002. 温度范围：(15—40)℃，(温度偏差±0.5℃)3. 湿度范围：(30—80)%R.H. ，(调节精度：±3%R.H.)4. 试验舱容积：≥1000升5. 温度可调范围：15～60℃，升温速度≥3°C，降温速度≥0.7°C波动度≤±0.4°C，均匀度≤±0.8°C6. 最高热解吸温度：≥125℃，可调节。

7. 湿度可调范围：40％～70％RH，波动度≤±2.0% RH，均匀度≤±3.0% RH,平衡时间≤8h8. 实验舱背景：甲醛≤6µg/m3，单体VOC≤2µg/m3,Tvoc≤20µg/m3(交换率=1)9. 漏气率：1KPa相对压强下,泄漏率<气流量的3%10. 载气换气率范围：0.3-2.0次/小时，波动度≤±3.0%；表面风速：0.1-0.3m/s可调。

11. 甲苯回收率：≥80%12. 空气流速：0.1m/s～0.5m/s(可调)13. 通讯接口：计算机外部接口14. 电源：交流380V/50HZ /三相供电（4线/5线制）15. 启动功率：≤ 6kw16. 运行功率：≤ 4kw 14. 噪音：＜65dB（A）17. 材质：不锈钢18. 测量范围：4519. 重量：300。

VOC环境舱技术简介【名称】VOC环境舱【厂家】东莞市环仪仪器科技有限公司【说明】VOC环境舱适用于人造板及其制品所用原材料、木材处理时的禁用物质、胶黏剂、涂料、总挥发性有机化合物（TVOC）释放率及室内装修材料甲醛释放量的测定、木材或人造板的恒温、恒湿平衡处理，也可用于其它建材中挥发性有害气体的检测。

【工作原理】将1平方米表面积的样品放入温度、相对湿度、空气流速和空气置换率控制在一定的气候箱内。

挥发物从样品中释放出来，与箱内空气混合，定期抽取箱内空气，将抽出的空气通过盛有蒸馏水的吸收瓶，空气中的挥发物全部溶入水中；测定吸收液中的挥发物含量及抽取的空气体积，用毫克每立方米（mg/m³）表示，计算出每立方米空气中的VOC释放率。

取样是周期性的，知道环境舱内挥发浓度达到平衡状况。

【技术参数】箱内容积：1m³/3m³/30m³箱内温度范围：10～50℃箱内湿度范围：30～80%rh.（调节精度：±3%R.H.）空气置换率：1±0.05次/h空气流速：0.1～0.5m/s采样器抽气速度：0.8～2.5L/min（调节精度：±1.5%）甲醛本底浓度：＜0.006mg/m³承载率：1±0.02m2/m³电源：220V 16A重量：300KG【性能特点】一、温度、湿度采用智能化仪表控制，触摸屏人机界面，调整时间短，控制精度高。

二、恒温箱体内腔采用不锈钢，表面光滑不结露，不吸附挥发物，保证检测精度；恒温箱体采用硬质发泡材料，箱门采用不含甲醛密封条，有良好保温性能和密封性能。

箱内装有强制空气循环装置（形成循环空气流），以确保内温湿度均衡一致。

三、保护装置：气候箱、露点水箱均有高低温报警保护措施与高低水位报警保护措施。

四、箱内使用具有先进工艺的换热器，换热效率高，减少温度梯度。

五、制冷机为阿斯帕拉原装进口压缩机，运行稳定使用寿命长。

更专业的为您解说甲醛释放量环境测试舱东莞环仪仪器作为专业研发生产的甲醛释放量检测环境舱！人造板在出厂前会经过甲醛检测，而甲醛环境舱就是模拟室内气候环境检测甲醛释放量的测定、木材或人造板的恒温恒湿平衡处理，也可用于其它建材中挥发性有害气体的检测。

一：产品特点：1、鲁棒跟踪控制：通过计算机程序精确控制、调整温度及湿度，控制精度高；2、数据输出：通过计算机可查阅温湿度历史记录并打印结果；3、仪表数字显视：通过仪表可直接读取箱内真实温湿度数据；4、换热器工艺先进：换热效率高，温度梯度小；5、冷热对抗调温水箱：温度控制稳定；6、露点温度调整空气湿度：进入箱内的空气湿度由鲁棒跟踪控制,湿度均匀,在相应温度下不结露；7、先进的湿度温湿度传感器：传感器精度较高、性能稳定；8、无油磁力泵：水循环系统采用美国无油磁力泵，湿空气不影响箱内的气体检测；9、优质制冷机：进口冷冻机，运行稳定、使用寿命长；10、低水位保护：恒温和露点水箱有低水位报警；11、不锈钢内箱体：内壁表面光滑不吸附甲醛；12、分体组合式结构：气候箱为分体组合式结构,可顺利推入普通单房门的房间内；二、产品规格：1、环境温度：15℃～30℃；2、环境湿度：≤90％RH ；3、气候箱容积：1立方米(1.5m×0.84m×0.8m) ；4、温度可调范围：20℃～30℃；5、湿度可调范围：40％～70％；6、温度：23℃±0.5℃；7、湿度：45%±3%RH ；8、空气交换率：1m3/h，±5% ；9、空气流速：0.1m/s～0.5m/s(连续可调) ；10、电源：交流220V/50HZ/三相供电(4线或5线制) ；11、启动功率：≤8kw ；12、运行功率：≤4kw ；13、气候箱外形尺寸：1480×1140×1700mm ；14、占地面积：2.5平方米。

美国是严格要求甲醛的出厂标准，要达到零甲醛概念！而中国却很少人了解甲醛。

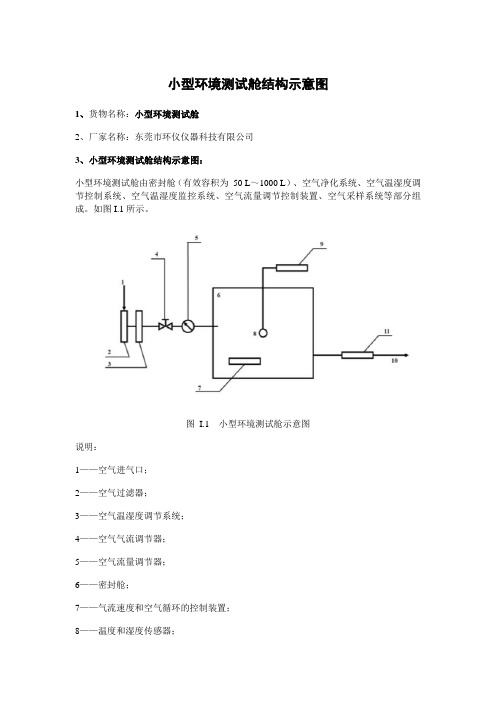

小型环境测试舱结构示意图
1、货物名称：小型环境测试舱
2、厂家名称：东莞市环仪仪器科技有限公司
3、小型环境测试舱结构示意图：
小型环境测试舱由密封舱（有效容积为50 L～1000 L）、空气净化系统、空气温湿度调节控制系统、空气温湿度监控系统、空气流量调节控制装置、空气采样系统等部分组成。

如图I.1所示。

图I.1 小型环境测试舱示意图
说明：
1——空气进气口；
2——空气过滤器；
3——空气温湿度调节系统；
4——空气气流调节器；
5——空气流量调节器；
6——密封舱；
7——气流速度和空气循环的控制装置；
8——温度和湿度传感器；
9——温度和湿度的监测系统；
10——排气口；
11——空气取样的集气管。

4、环境测试舱舱内试验条件：
空气温度（60±2）℃；
空气相对湿度（5±2）%RH；
空气交换速率（1±0.01）次/h；
试样表面空气流速0.1 m/s～0.3 m/s；
材料/舱载荷比0.4 m/m。

环仪仪器科技有限公司环境测试舱文献。

环境测试舱使用说明一、前言环境测试舱是一种用于模拟各种环境条件的设备，广泛应用于电子、航空航天、汽车等领域的产品研发和测试中。

本文将对环境测试舱的使用说明进行详细介绍。

二、环境测试舱的基本结构和功能1. 基本结构环境测试舱由外壳、控制系统、制冷系统、加热系统、通风系统等部分组成。

其中，外壳是整个设备的外部框架，控制系统用于控制设备内部温度、湿度等参数，制冷系统主要用于降低设备内部温度，加热系统则主要用于提高设备内部温度，通风系统则主要用于保持设备内部空气流通。

2. 基本功能环境测试舱可以模拟各种不同的环境条件，如高温、低温、高湿度、低湿度等。

通过调节控制系统中的参数可以实现对设备内部温度和湿度等参数的精确控制。

同时，环境测试舱还可以对产品进行稳定性测试、耐久性测试等。

三、环境测试舱的使用流程1. 准备工作在使用环境测试舱之前，需要进行以下准备工作：（1）检查设备是否正常运转；（2）清洁设备内部和外部；（3）检查控制系统中的参数是否设置正确；（4）将待测试的产品放入环境测试舱中。

2. 设置测试条件在准备工作完成后，需要根据测试要求设置相应的测试条件。

具体步骤如下：（1）打开环境测试舱的控制系统；（2）根据测试要求设置相应的温度、湿度等参数；（3）启动制冷系统或加热系统，将设备内部温度调节到所需温度；（4）启动通风系统，保持设备内部空气流通。

3. 开始测试在设置好测试条件后，可以开始进行产品的环境测试了。

在整个测试过程中，需要密切关注设备内部温度、湿度等参数，并及时调整控制系统中的相关参数以确保测试结果准确可靠。

四、环境测试舱的注意事项1. 安全注意事项在使用环境测试舱时，需要注意以下安全事项：（1）避免长时间接触制冷剂或加热器件；（2）不要将手伸入设备内部以免发生意外；（3）不要在未经许可的情况下随意更改控制系统中的参数；（4）避免在高温或低温环境下长时间停留。

2. 维护保养为了保证环境测试舱的正常运行，需要进行定期的维护保养工作。

3立方和30立方空气净化器环境舱技术参数3立方和30立方空气净化器环境舱技术参数产品名称：3立方和30立方空气净化器环境舱厂家：东莞环仪仪器科技有限公司满足标准：ANSI AHAM AC-1-2006 家用电动插线或室内空气净化器性能的测试方法GB/18801-2008空气净化器GB/18803-2002室内空气质量标准IEC 62301：2005 家用电器待机功率的测量EPA Energy star 美国环保总署能源之星GB 4706.45家用和类似用途电气的安全空气净化器特殊要求；JIC 9615 日本工业标准产品规格参数容积（m3) 3立方30立方内部尺寸（mm)W×D×H 1400×1400×1500 3400×3500×2500 外部尺寸（mm)W×D×H 1450×1450×1750 3100×3900×3200 门W×H 750×1300 2000×800性能温度范围10~40℃指示精度±0.3℃（23±3℃时）波动度≤±0.5℃均匀度≤±3℃湿度范围40~90％RH指示精度1％波动度≤±3％RH均匀度≤±5％RH空气交换率≤2±0.05（连续可调）空气流速0.1-0.5密封性加1000pa过压，气体泄漏少于0.5％本底浓度单向TVOC＜0.002㎎／m3，甲醛＜0.006㎎／m3，VOC≤0.02㎎／m3 热风循环风机离心风机净化装置快拆式净化模块4×4组合；2组温度控制法冷热对抗平衡法（加热、电加热、制冷、压缩机组）材料外壳预制库板，冷轧钢板0.8mm,表面静电喷涂、白色）内箱SUS304不锈钢1.2mm(8k镜面），地板不锈钢3.0mm绝热高密度聚氨醋复合材料，厚度100mm密封硅胶（医用级）、聚四氟乙烯操作控制显示器10英寸彩色触摸屏，分辨率800×480，含远程连接控制实时监控项目温度、湿度、风速、换气率、运行时间、故障记录控制方式温度、湿度、风速均采用：PI.D(比例、积分、微分）;系统控制分辨率温度：0.1℃、湿度0.1％R.H通讯接口USB标准接口两个，RJ-45一个，RS-232两个，RS-485两个存储、记录功能触摸屏内存；U盘；SD卡虑料更换周期＞5000小时（累计运行）地板承重500kg/㎡(预设行车轨道）电源AC380(11±0％)V (500±.5)HZ 三相四连+保护装机容量（kw) 15KW噪音≤65系统保护制冷高低压保护、过载保护、超温保护、供气过压保护、电机过流保护、缺水保护。

30立方米环境测试舱(HW-30A)1.用途：主要使适用于用于家具、人造板及室内装饰装修材料中有毒有害释放物检测的预调制。

2.工作条件：2.1室温(15～30)ºC范围内。

2.2相对湿度不大于80%。

2.3周围无震动、无腐蚀性介质和无较强磁场干扰的环境中。

2.4电源电压380伏三相四线制，波动范围不应超过额定电压的±10%；功率30千瓦。

2.5在稳固的基础上水平安装。

3.技术参数3.1系统技术指标3.1.1温度3.1.1.1调节范围：(10～50)℃3.1.1.2调节精度：±0.5℃（波动），±1.5℃（偏差）3.1.1.3测量精度：±0.1℃3.1.2相对湿度3.1.2.1调节范围：(30～70)%RH.3.1.2.2调节精度：±3%RH.（偏差）3.1.2.3测量精度：±1%R.H.3.1.3通风量3.1.3.1调节范围：15m3～30m3/h(换气率0.5～1次/小时，无级可调。

)3.1.3.2调节精度：通风量±3%3.1.3.3测量精度：±0.05m3/h3.1.4工作室尺寸（内胆）：宽3250mm×高2200mm×长4200mm3.1.5门的尺寸：2010mm×1500mm（高×宽）3.1.5工作室内相对于外界压力：10±5Pa3.1.6密封性：1KPa相对压强下，泄漏率＜换气气流量的3%3.1.7系统外壁：钢板，白色喷涂3.1.8系统内壁：304不锈钢板3.1.9保温：PU 100mm3.1.10工作室：镜面不锈钢板焊接（不漏气）焊接处及周围抛光、无变形，无橡胶类和胶粘剂等对检测有干扰的材料，密封材料和其它与工作室内空气接触的器件，不吸附有机物和甲醛。

工作室内不得结露或有水珠凝聚。

3.1.11空气流动：水平方向3.2清洁气体供应系统各部件的性能3.2.1压缩空气：气量：40m3/h；工作压力：0.8MPa3.2.2干燥机:处理最大风量：40m³/h3.2.3高效微粒过滤器：处理最大风量：40m³/h，处理后，气体中的污染物浓度要求：直径大于0.5um的微粒浓度<100个/m³。

环境试验舱
产品：环境试验舱、甲醛测试气候箱、冷热冲击试验箱、高低温冲击试验机、可程式恒温恒湿试验箱、振动试验台、斜面冲击试验台、药品综合试验箱、婴儿车举起落下试验机等。

冷热冲击试验箱用于测试零部件承受温度迅速变化之耐力。

可程式恒温恒湿试验箱广泛用于航空、航天、信息、电子、仪器仪表等行业作电工产品、材料、零部件、设备等的加速湿热试验，交变温热试验和恒定湿热试验箱、恒温恒湿箱，以便对试品在给定环境条件下的行为性能作出评价。

婴儿车举起落下试验机适用于手推式婴儿车模拟超越障碍物时所作举起下压耐用性测试，依据CNS测试制造。

环境试验舱适用于木质板材、地毯、壁纸及民用建筑环境污染等检测使用。
