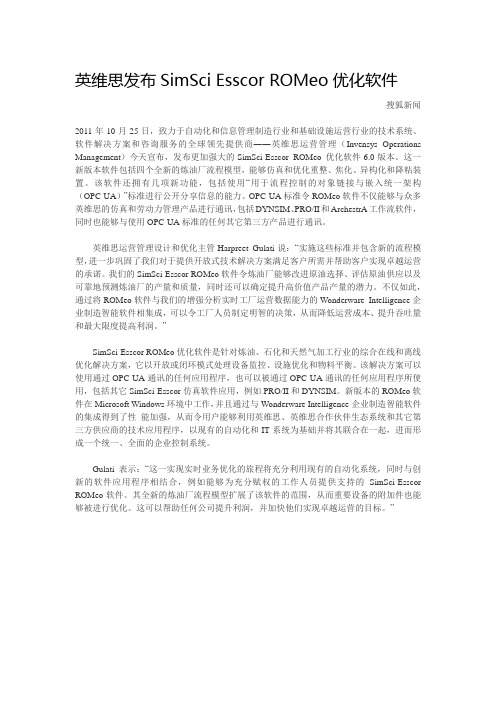

英维思发布SimSci Esscor ROMeo优化软件搜狐新闻2011年10月25日，致力于自动化和信息管理制造行业和基础设施运营行业的技术系统、软件解决方案和咨询服务的全球领先提供商――英维思运营管理（Invensys Operations Management）今天宣布，发布更加强大的SimSci-Esscor ROMeo 优化软件6.0版本。

这一新版本软件包括四个全新的炼油厂流程模型，能够仿真和优化重整、焦化、异构化和降粘装置。

该软件还拥有几项新功能，包括使用“用于流程控制的对象链接与嵌入统一架构（OPC-UA）”标准进行公开分享信息的能力。

OPC-UA标准令ROMeo软件不仅能够与众多英维思的仿真和劳动力管理产品进行通讯，包括DYNSIM、PRO/II和ArchestrA工作流软件，同时也能够与使用OPC-UA标准的任何其它第三方产品进行通讯。

英维思运营管理设计和优化主管Harpreet Gulati说：“实施这些标准并包含新的流程模型，进一步巩固了我们对于提供开放式技术解决方案满足客户所需并帮助客户实现卓越运营的承诺。

我们的SimSci-Esscor ROMeo软件令炼油厂能够改进原油选择、评估原油供应以及可靠地预测炼油厂的产量和质量，同时还可以确定提升高价值产品产量的潜力。

不仅如此，通过将ROMeo软件与我们的增强分析实时工厂运营数据能力的Wonderware Intelligence企业制造智能软件相集成，可以令工厂人员制定明智的决策，从而降低运营成本、提升吞吐量和最大限度提高利润。

”SimSci-Esscor ROMeo优化软件是针对炼油、石化和天然气加工行业的综合在线和离线优化解决方案，它以开放或闭环模式处理设备监控、设施优化和物料平衡。

该解决方案可以使用通过OPC-UA通讯的任何应用程序，也可以被通过OPC-UA通讯的任何应用程序所使用，包括其它SimSci-Esscor仿真软件应用，例如PRO/II和DYNSIM。

w o n d e r w a r e培训Wonderware培训Wonderware公司推出旗舰级 InTouch软件，这是第一个基于微软Windows&reg操作系统的人机界面（HMI）。

Wonderware只能在windows环境下运行，支持32位及64位操作系统，但wonderware公司建议使用32位操作系统因为64位操作系统部是很稳定，系统容易崩溃带来不必要的损失。

Wonderware软件架构：Intouch等可视部分客户端 Active factory分析部分Information Server CAL等第3方认可软件即符合（微软技术标准，工业标准） App Server发布数据三个服务器 Historian历史数据Information Server实时数据DAServer/I/OserverPLC等第三方软件Daserver/ioserver :收到采集命令，采集数据，发广播包，工作完成后，各机从DAseerver堆栈中提取数据。

概念：1.Archestry 只是一个名字2.Application server：应用程序服务器。

类似于I/Osever 客户端（阀门，泵，开关等运行配置，控制配置，run_time部分）3.Galaxy：数据库4.Galaxy Repostistory:配置的指令存储在此可以用这台机器进行开发。

5.GR是装Galaxy数据库的机器一个（工程）网络只能有一个Galaxy。

安装前准备：APPLICATION SERVER 的同时还可以安装I/OserverGR SQLSERVER可单独也可与APPLICATION 一起装。

Historation > 安装SQL server2005数据库需要建立防火墙，需专门一台机器。

Information server >安装SQL server2005数据库需要建立防火墙，需专门一台机器。

步骤1：1.每台机器装BOOTSTAP（需要主动对GR访问取数据的必须安装不是主动对GR 访问被动的接收数据的不用安装）。

国外MES产品1 ABBABB（苏黎世，瑞士）是一个240亿美元的自动化和电力技术的全球业务的供应商。

它的制造软件利用其控制及自动化产品通用解决方案的一部分，其系统800xa控制体系结构，以及与特定行业解决办法发展起来的独立产业群体。

ABB已了解工厂软件行业的重要性，现在已集中更多的精力在单一的战略和架构，但具有强烈的垂直市场的关注，其主要市场，如纸浆和造纸，发电，以及金属。

由于高复杂的市场中，ABB的控制企业的运营方式，其中一个关键的策略就是要有一个全面服务的能力，甚至为运行复杂和资产密集型工序的大客户提供外包服务。

ABB的MES部门现在已形成了200人的团队，着眼于整合业务系统和传统ABB的车间层的控制系统。

公司网站：/。

2 AprisoApriso（Long Beach，墨西哥城）成立于1992年，在全球9个国家设立了分支机构，175 位员工，在全球40过个国家拥有170多个客户，是专注于MES行业的厂商。

Apriso的旗舰产品FlexNet，是一个基于最新的Microsoft .NET技术的现代面向服务的架构(SOA)的解决方案，并提供集成的BPM工具。

Apriso重点关注在物料供应和管理以及制造执行和驱动销售从自上而下的解决方法，而不是从车间底层向上的方法。

Apriso已同SAP建立了良好的伙伴关系。

公司网站：/。

3 Applied MaterialsApplied Materials（应用材料公司；加利福尼亚州圣克拉拉；NAS DAQ：AMAT)是全球最大的半导体设备和服务供应商。

应用材料公司创建于1967年。

1998年，应用材料收购Consilium（Consilium的MES 产品主要有FAB300和WorkStream）。

2006年，Brooks Automation旗下的Brooks Software部门被应用材料收购（B rooks的MES 产品主要有PROMIS和FactoryWorks）。

Wonderware培训Wonderware公司推出旗舰级InTouch软件，这是第一个基于微软Windows&reg操作系统的人机界面（HMI）。

Wonderware只能在windows环境下运行，支持32位及64位操作系统，但wonderware 公司建议使用32位操作系统因为64位操作系统部是很稳定，系统容易崩溃带来不必要的损失。

Wonderware软件架构：Intouch等可视部分客户端 Active factory分析部分Information Server CAL等第3方认可软件即符合（微软技术标准，工业标准）App Server发布数据三个服务器 Historian历史数据Information Server实时数据DAServer/I/OserverPLC等第三方软件Daserver/ioserver :收到采集命令，采集数据，发广播包，工作完成后，各机从DAseerver 堆栈中提取数据。

概念：1.Archestry 只是一个名字2.Application server：应用程序服务器。

类似于I/Osever 客户端（阀门，泵，开关等运行配置，控制配置，run_time部分）3.Galaxy：数据库4.Galaxy Repostistory:配置的指令存储在此可以用这台机器进行开发。

5.GR是装Galaxy数据库的机器一个（工程）网络只能有一个Galaxy。

安装前准备：APPLICATION SERVER 的同时还可以安装I/OserverGR SQLSERVER可单独也可与APPLICATION 一起装。

Historation > 安装SQL server2005数据库需要建立防火墙，需专门一台机器。

Information server >安装SQL server2005数据库需要建立防火墙，需专门一台机器。

步骤1：1.每台机器装BOOTSTAP（需要主动对GR访问取数据的必须安装不是主动对GR访问被动的接收数据的不用安装）。
